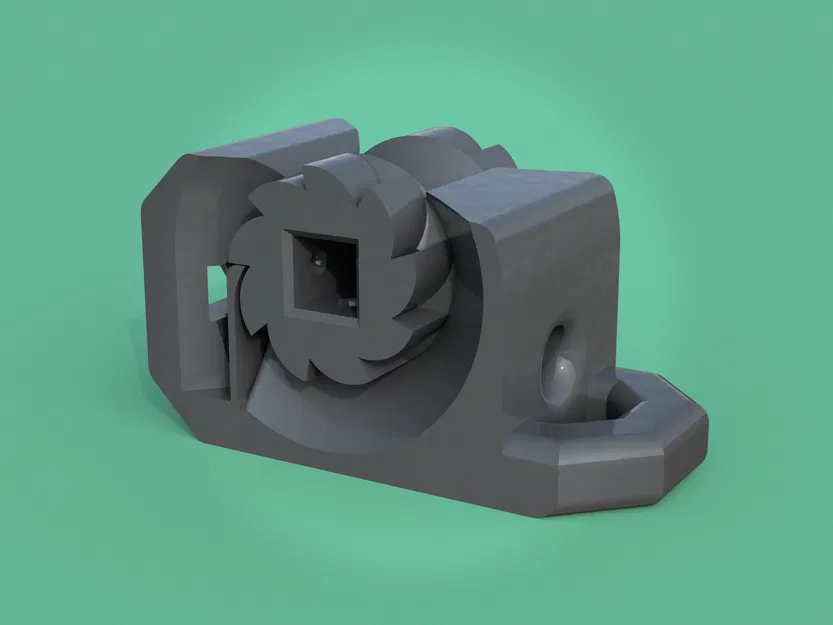

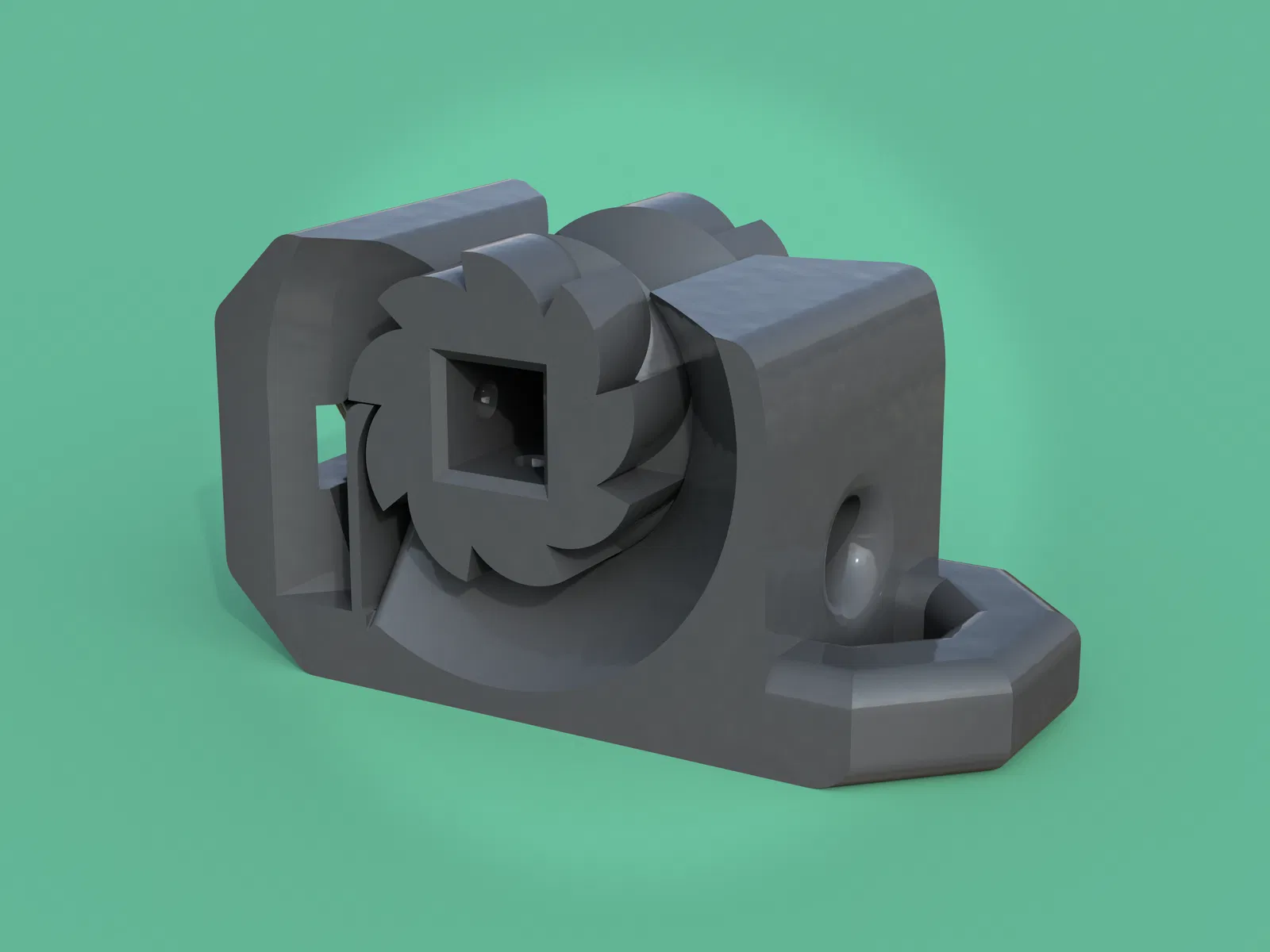

Cơ cấu siết dây Print-in-Place dạng ratchet – Đối xứng, không cần supports

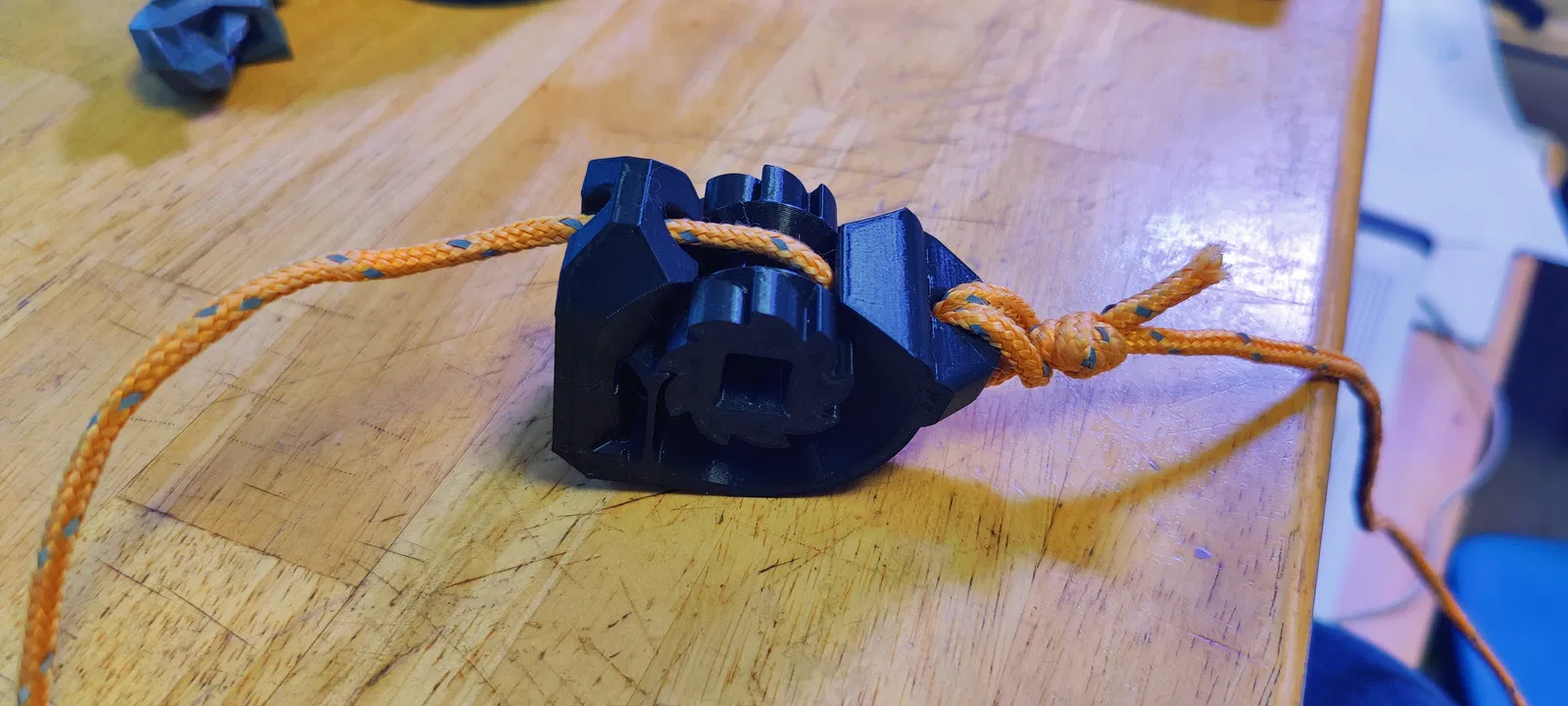

Đây là một thiết kế winch kiểu ratchet rất tiện cho paracord/dây, có thể dùng để kéo nâng (hoist) và siết chặt (cinch).

Mẫu này rất dễ in, không cần supports, có thể in gần như với mọi loại vật liệu và mọi % infill (100% là chắc nhất). In xong là dùng liền, không cần lắp ráp gì ngoài việc gắn sợi dây/cord bạn muốn dùng.

Tính năng:

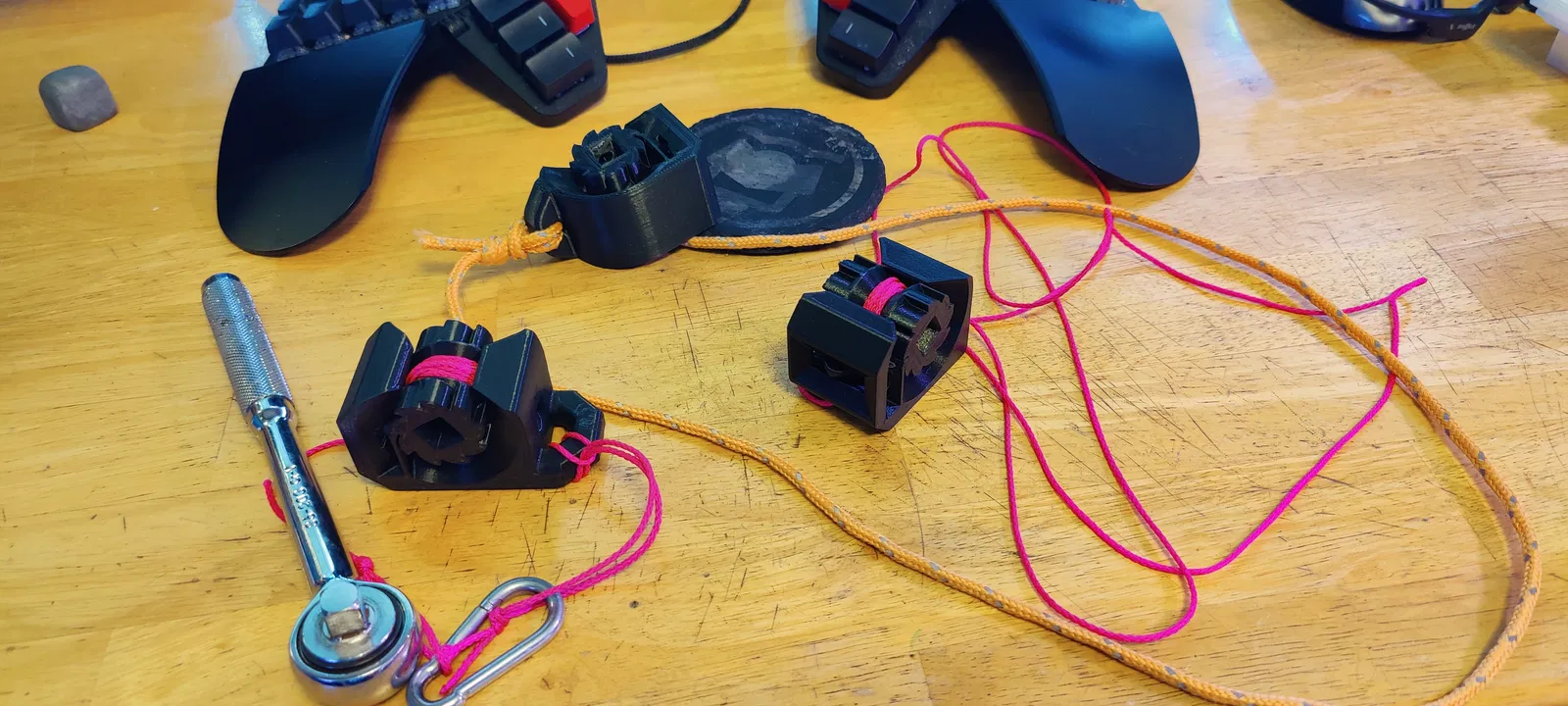

• Có thể setup theo nhiều kiểu khác nhau, tùy mục đích sử dụng

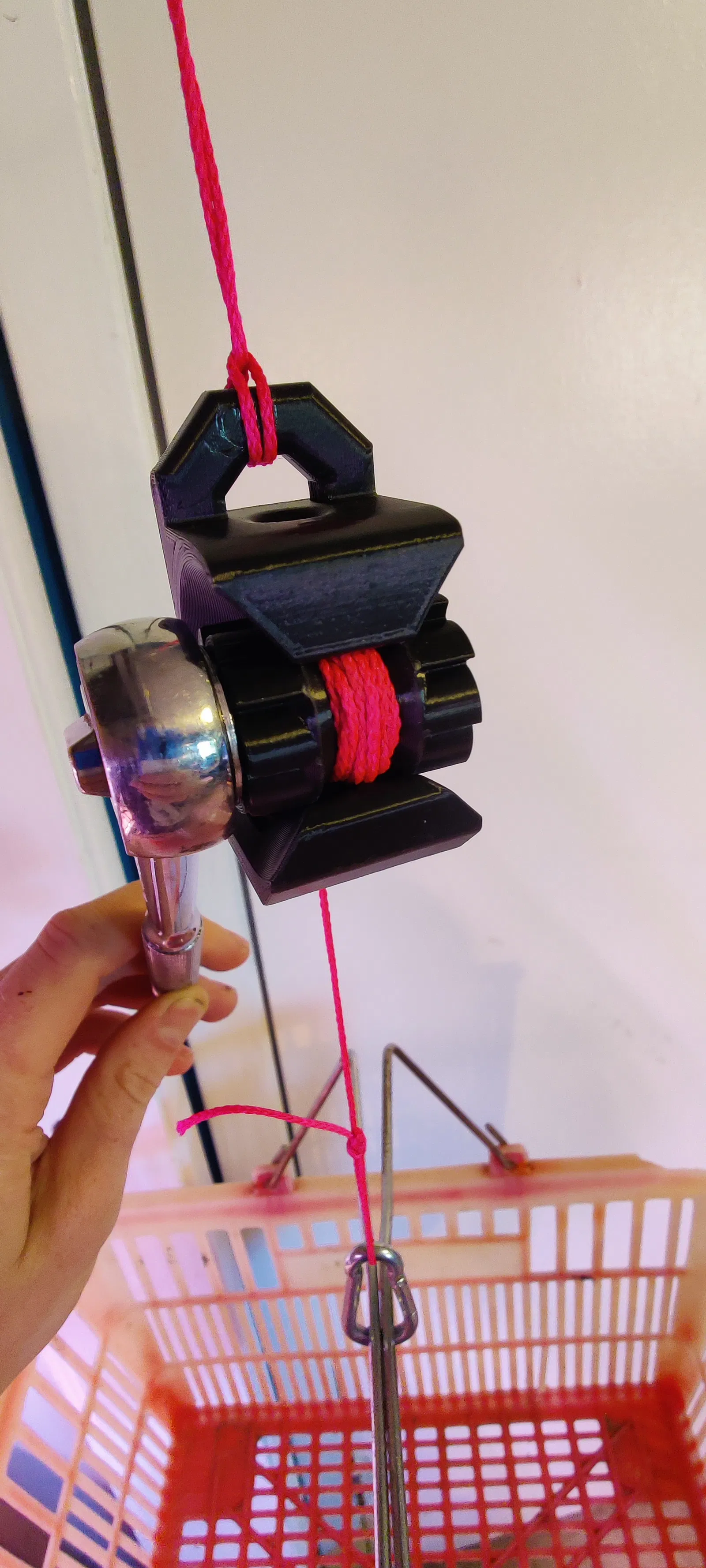

• Đầu ratchet 3/8" tiêu chuẩn sẽ vừa lỗ vuông, thành ra bạn có một tay quay (crank) tiện lợi mà có thể bạn đã có sẵn
• Thiết kế gọn, bền, và hiệu quả

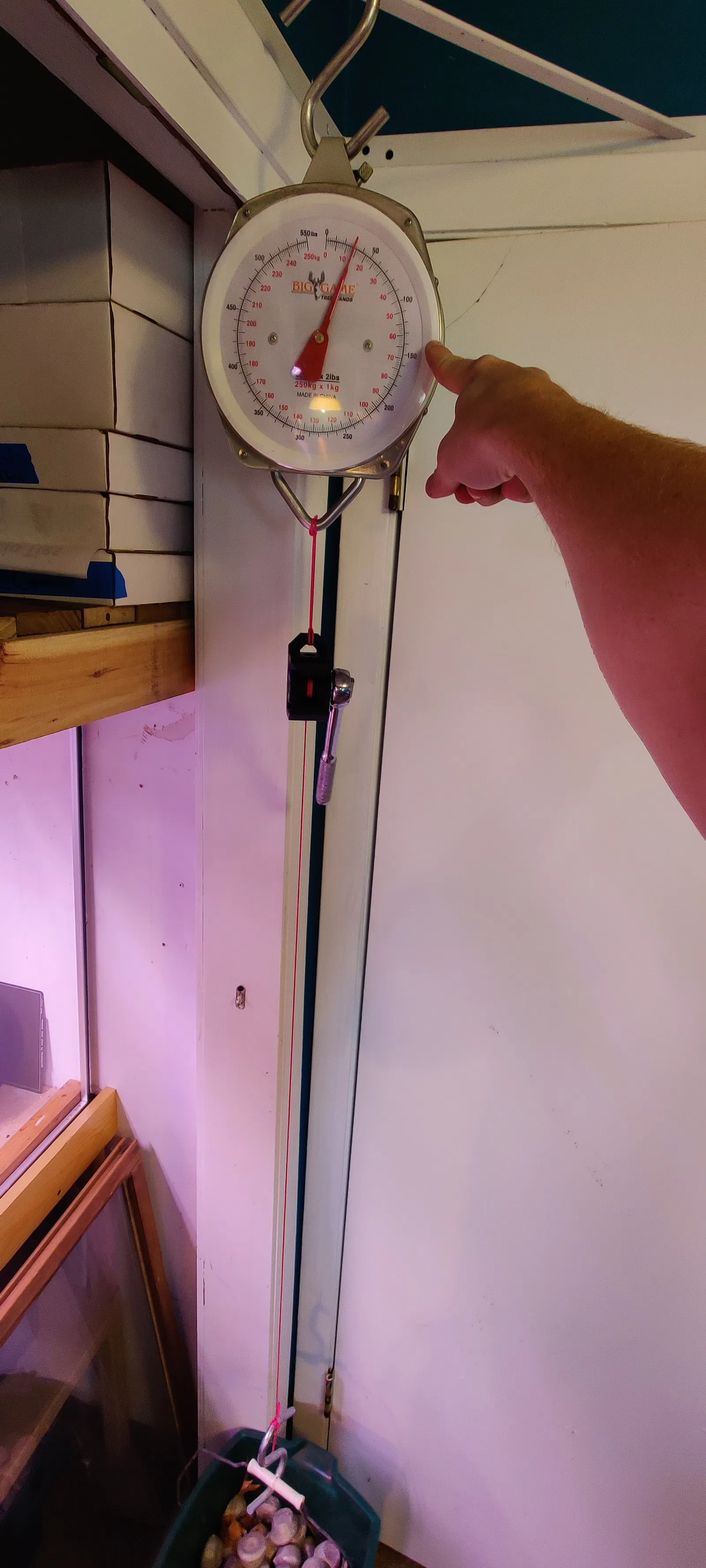

• Mình test với Recycled PET-G 100% infill có thể hoist, nâng và giữ hơn 30lbs / 13kg mà không bị hư hại

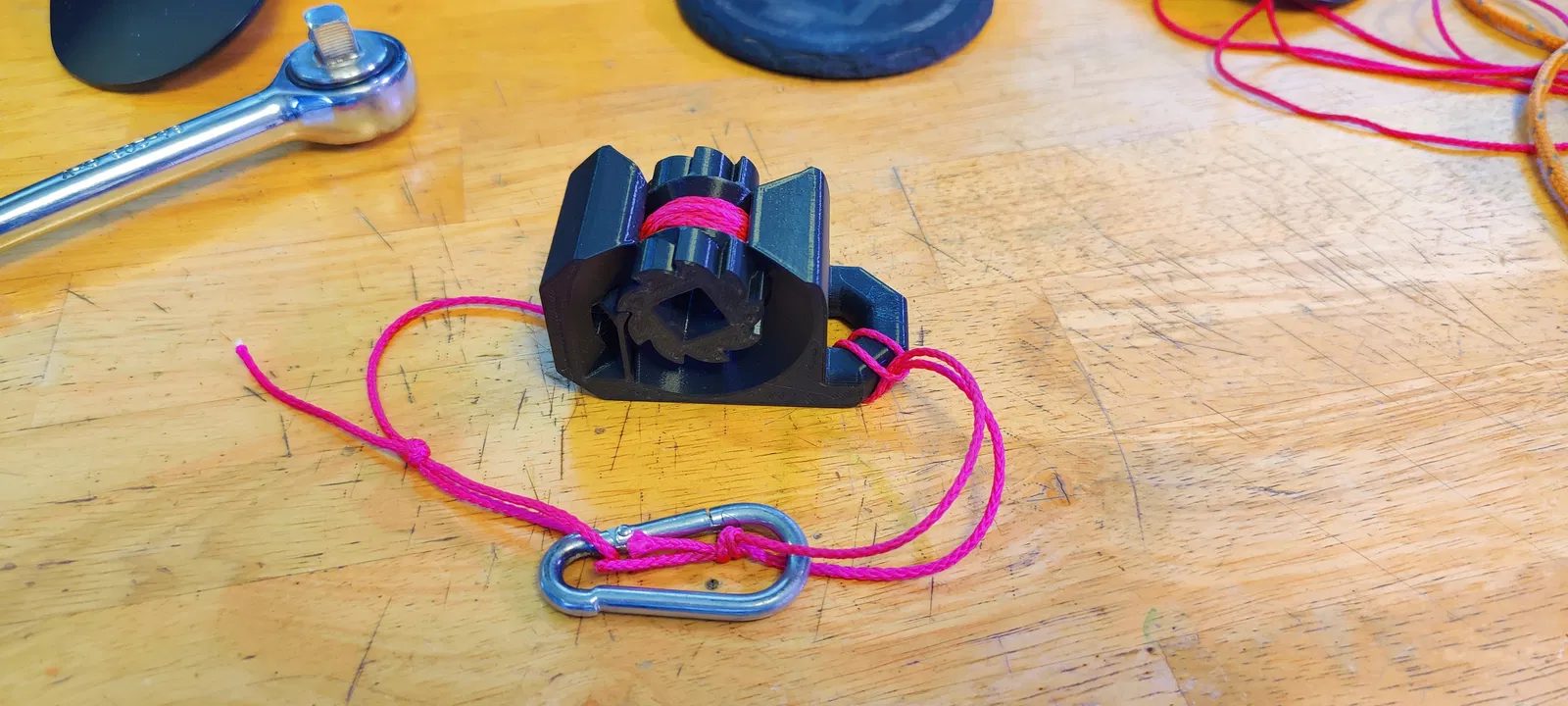

• Không cần thêm phần cứng nào (ngoài dây/cord của bạn)
• Nó đối xứng!

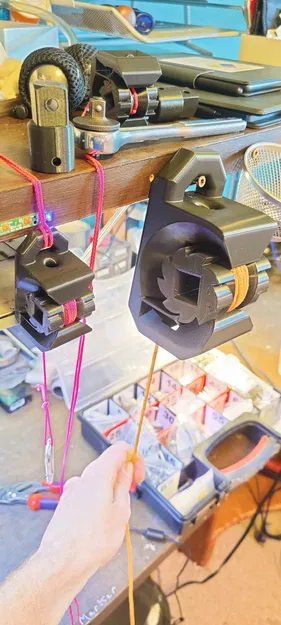

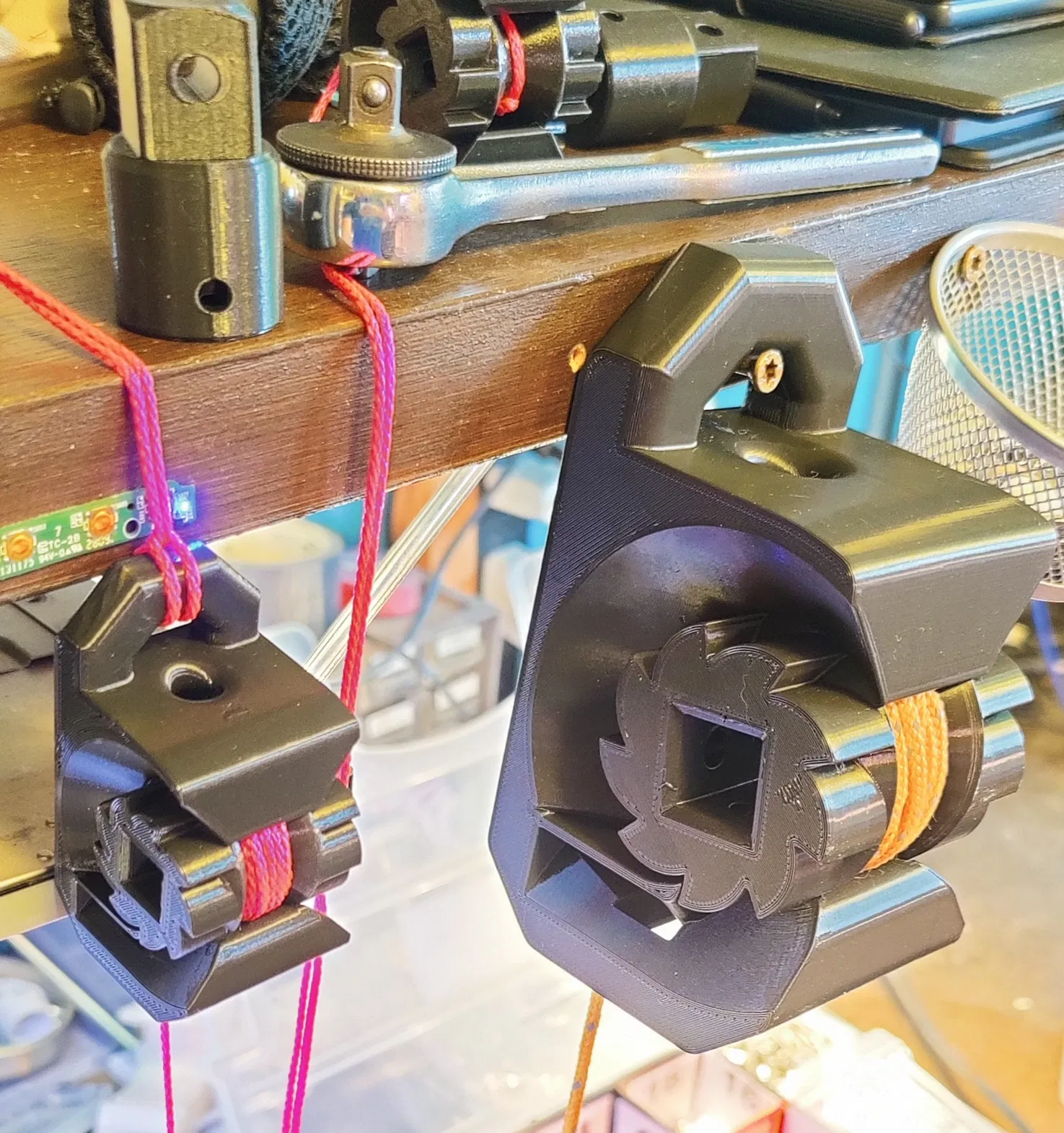

• Scale model lên 200% sẽ ra socket ratchet 3/4", hữu ích cho dây dài hơn hoặc to hơn

Nó đối xứng hả?

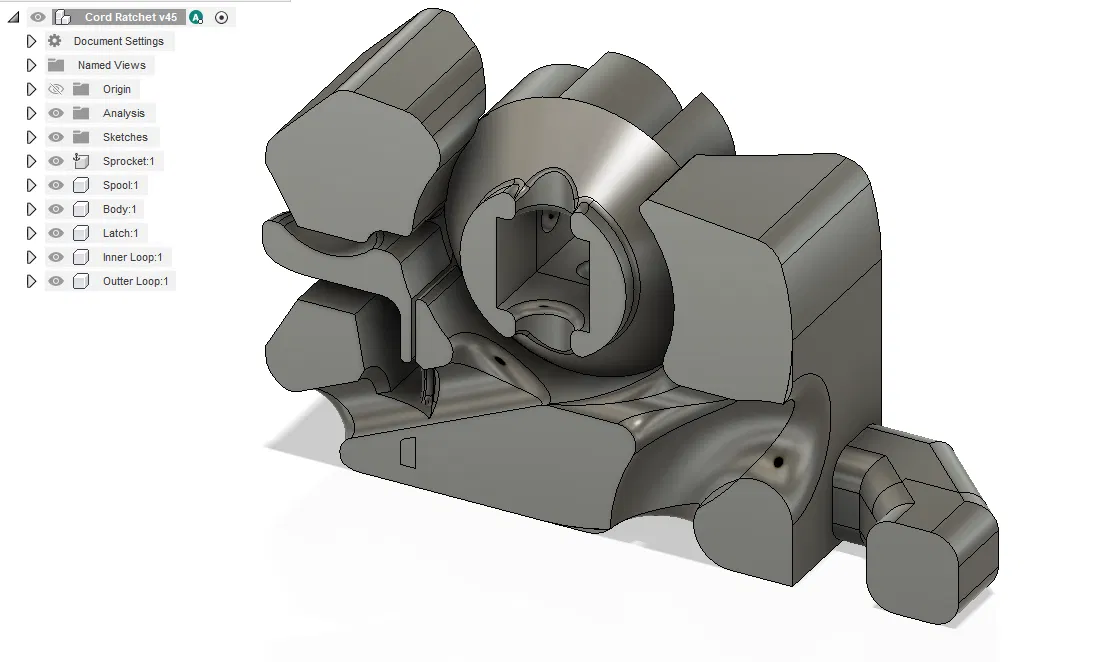

Lấy cảm hứng từ cách dùng hình học thông minh để giới hạn chuyển động và tạo điểm pivot trong các model như:

• https://youtu.be/cAcvpTlZ8cM?si=96k1Gyoc-0EQQkiU
• Và còn nhiều nữa!

Nếu bạn thấy thích những model kiểu này, cân nhắc ủng hộ tụi mình trên Patreon để tụi mình tiếp tục làm thêm nội dung hay cho bạn nha: https://www.patreon.com/oddinventor
