Finger Skateboard Bền Bỉ V2 – In Trọn Bộ, Lăn Mượt, Dễ Scale

Heyho

Mình làm một chiếc finger skateboard cách đây một thời gian và tới giờ vẫn thấy rất ưng :) Những phần đầu tiên mình in hồi đó vẫn còn “sống khỏe” và chạy y như ngày đầu.

Nhưng có vài bạn gặp vấn đề với phần pressfit khi lắp ráp. Nên mình quyết định cho món đồ chơi này cơ hội lần hai và chỉnh lại một chút.

Các thay đổi gồm:

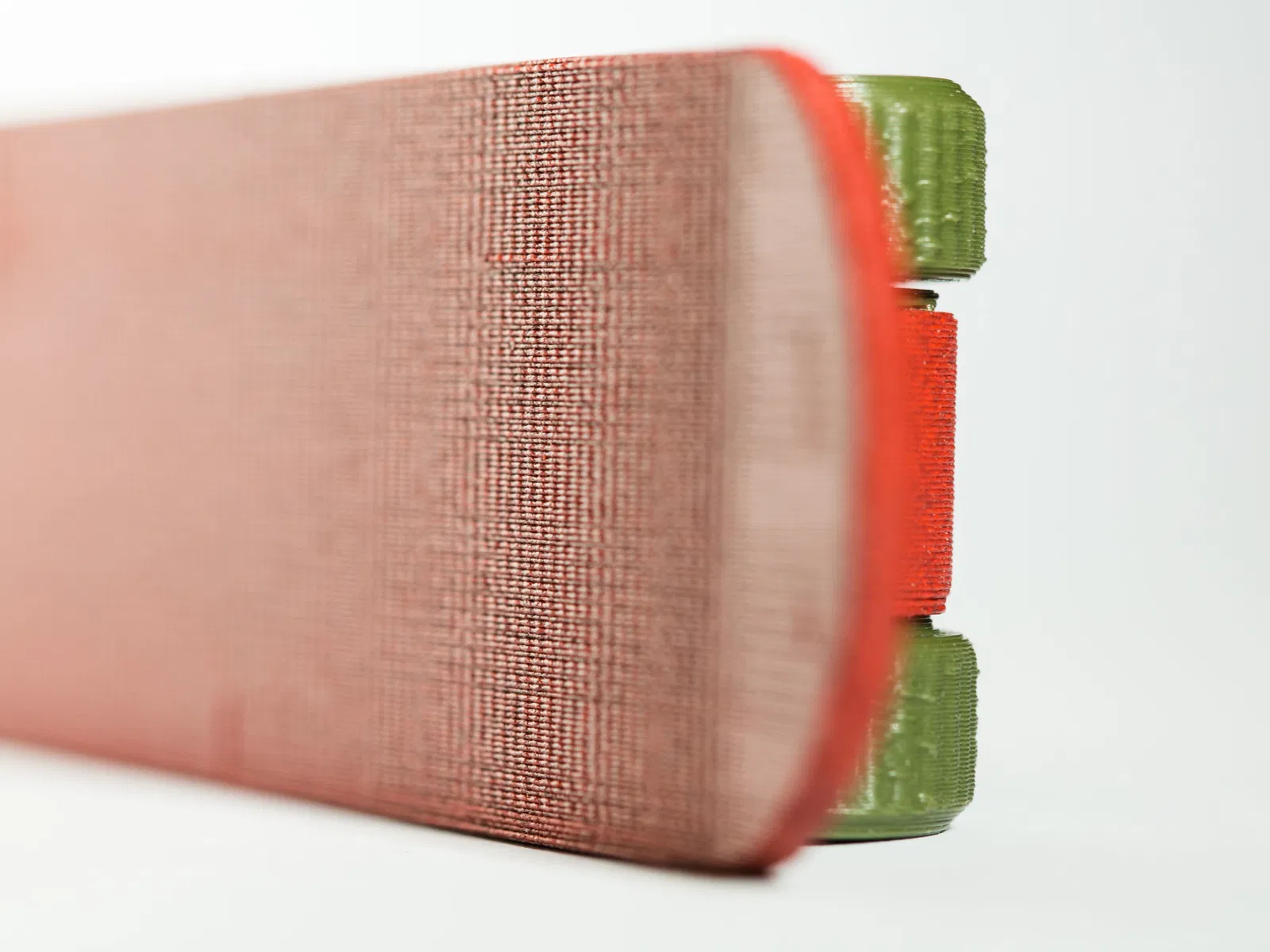

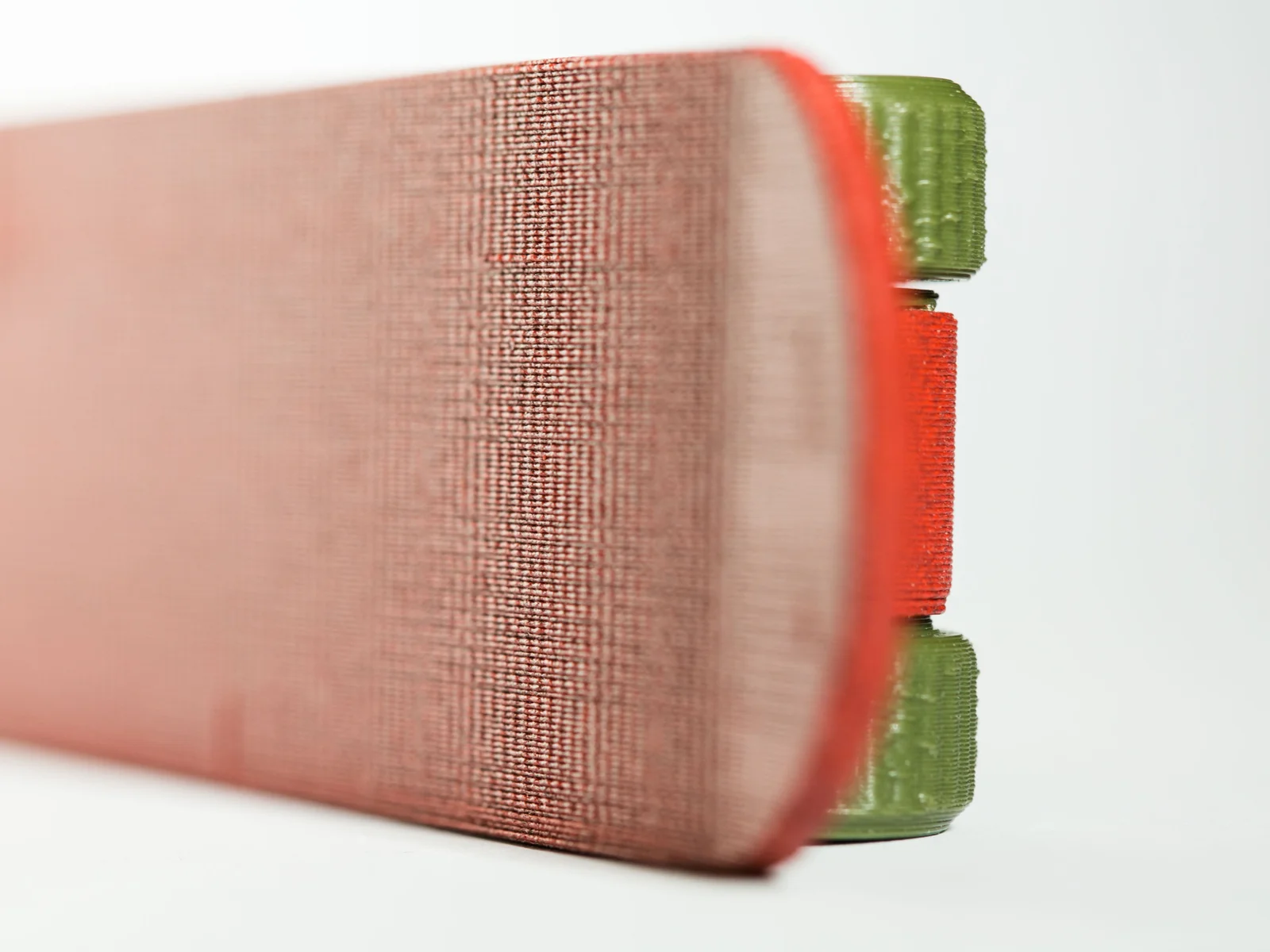

1. Bề mặt nhám hơn để ngón tay bám tốt hơn.

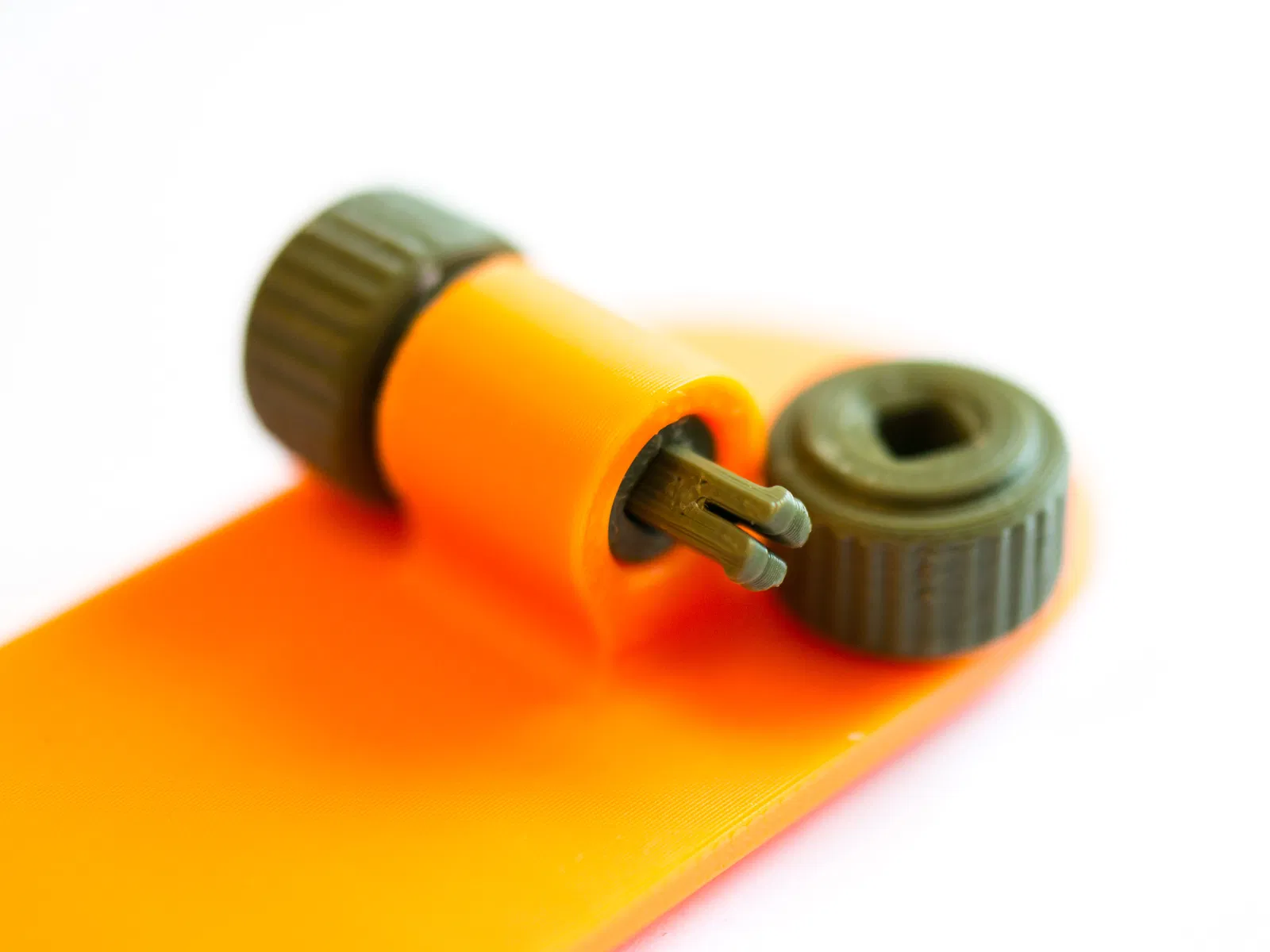

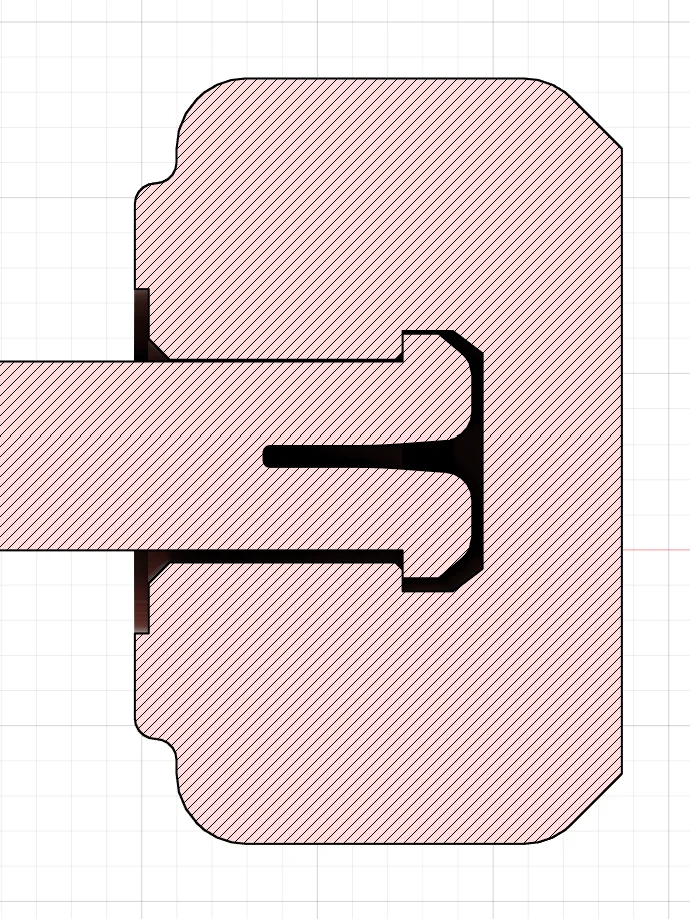

2. Dùng cơ chế clip-in thay vì press fit trục (axle) vào bánh xe.

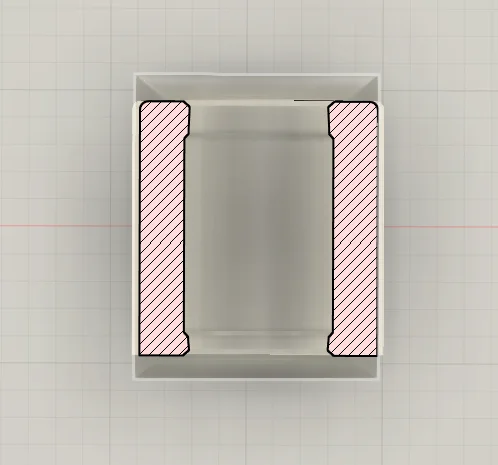

3. Tối ưu phần bên trong của ổ trục (axle bearing) để giảm ma sát.

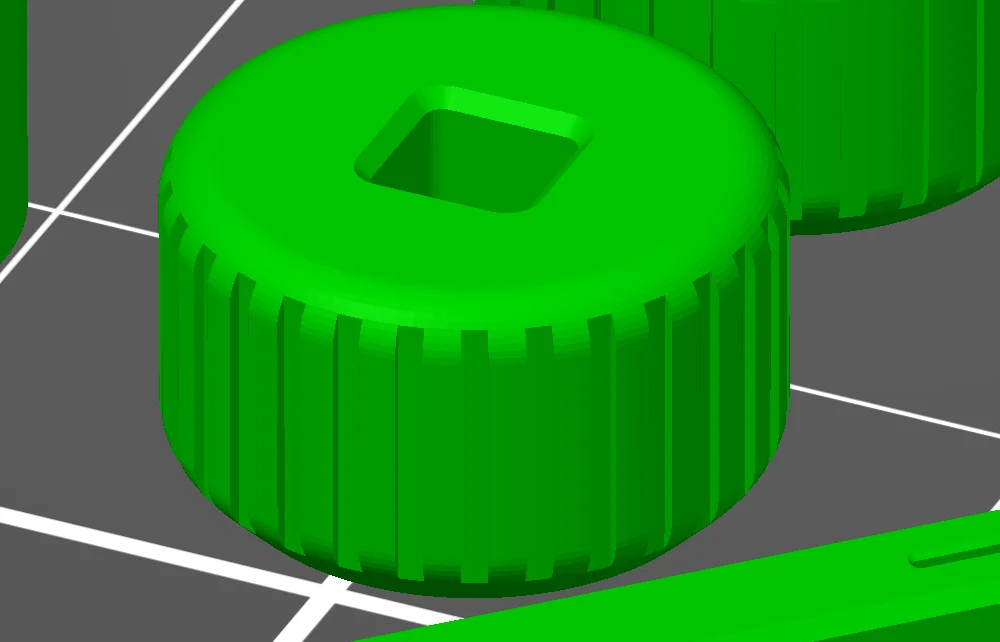

4. Bánh xe có vân (profile) để bám tốt hơn.

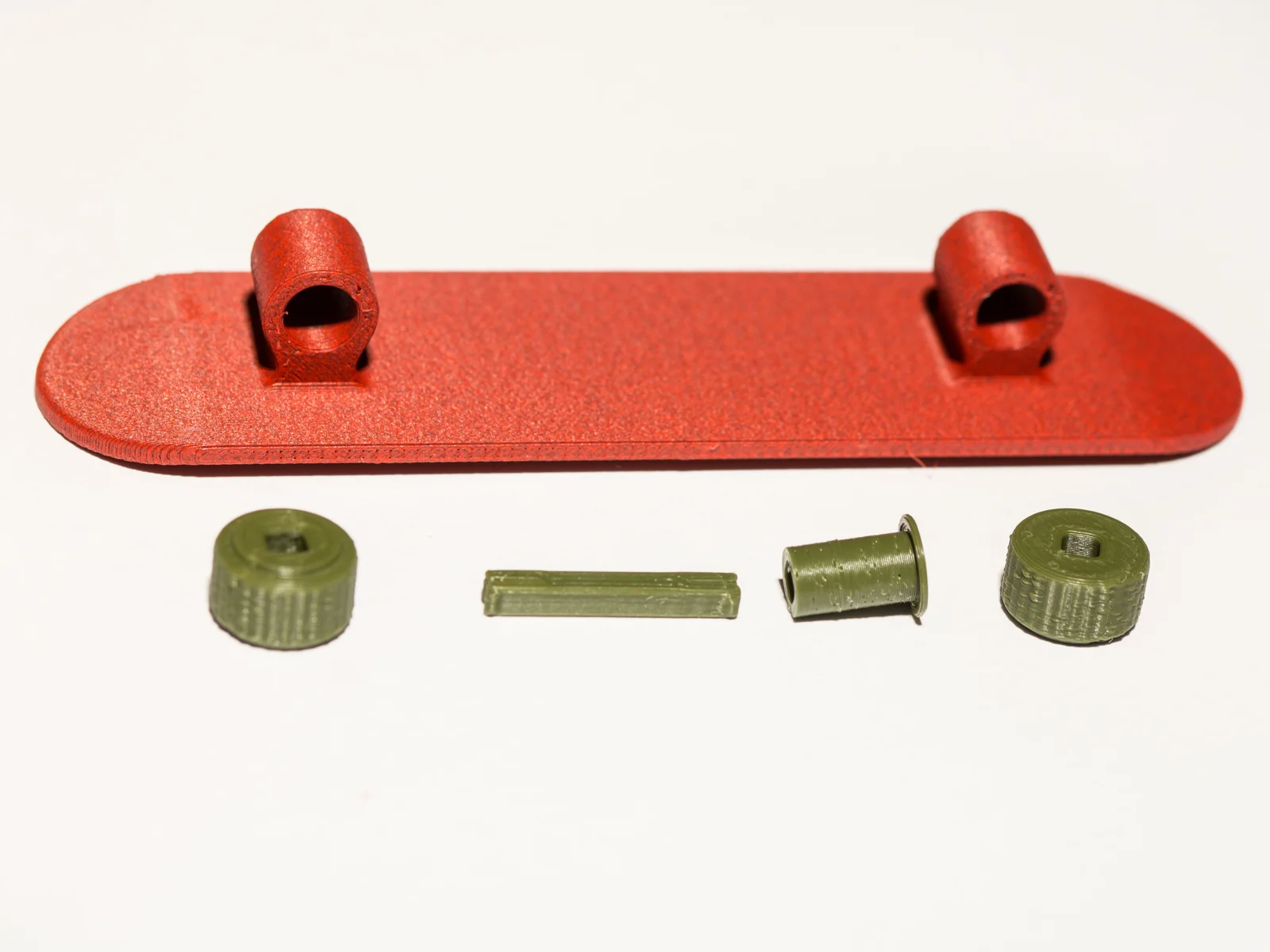

Lắp ráp:

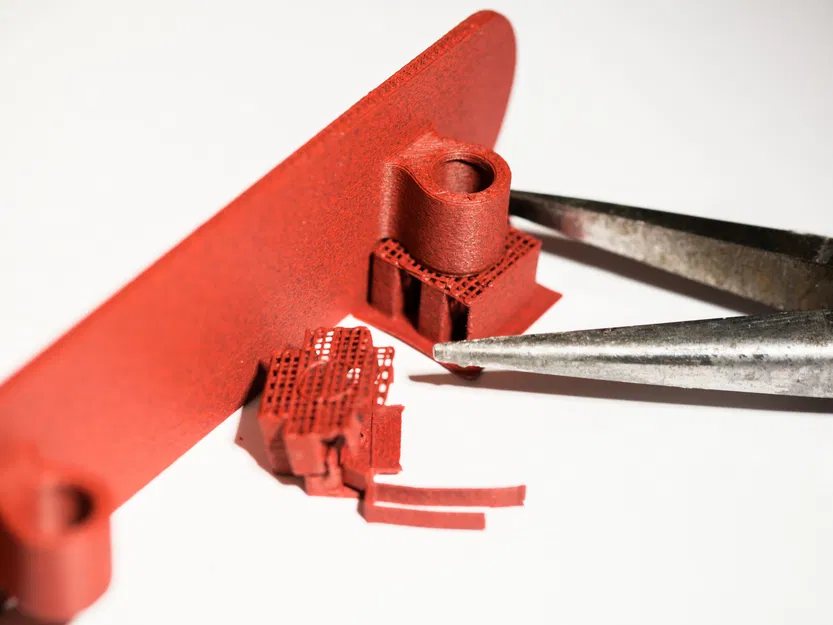

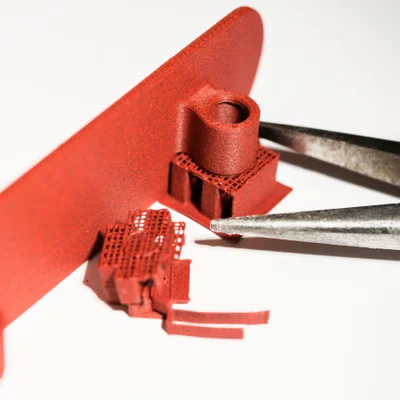

1. Tháo supports và tỉa phần vật liệu thừa/nhám do supports để lại.

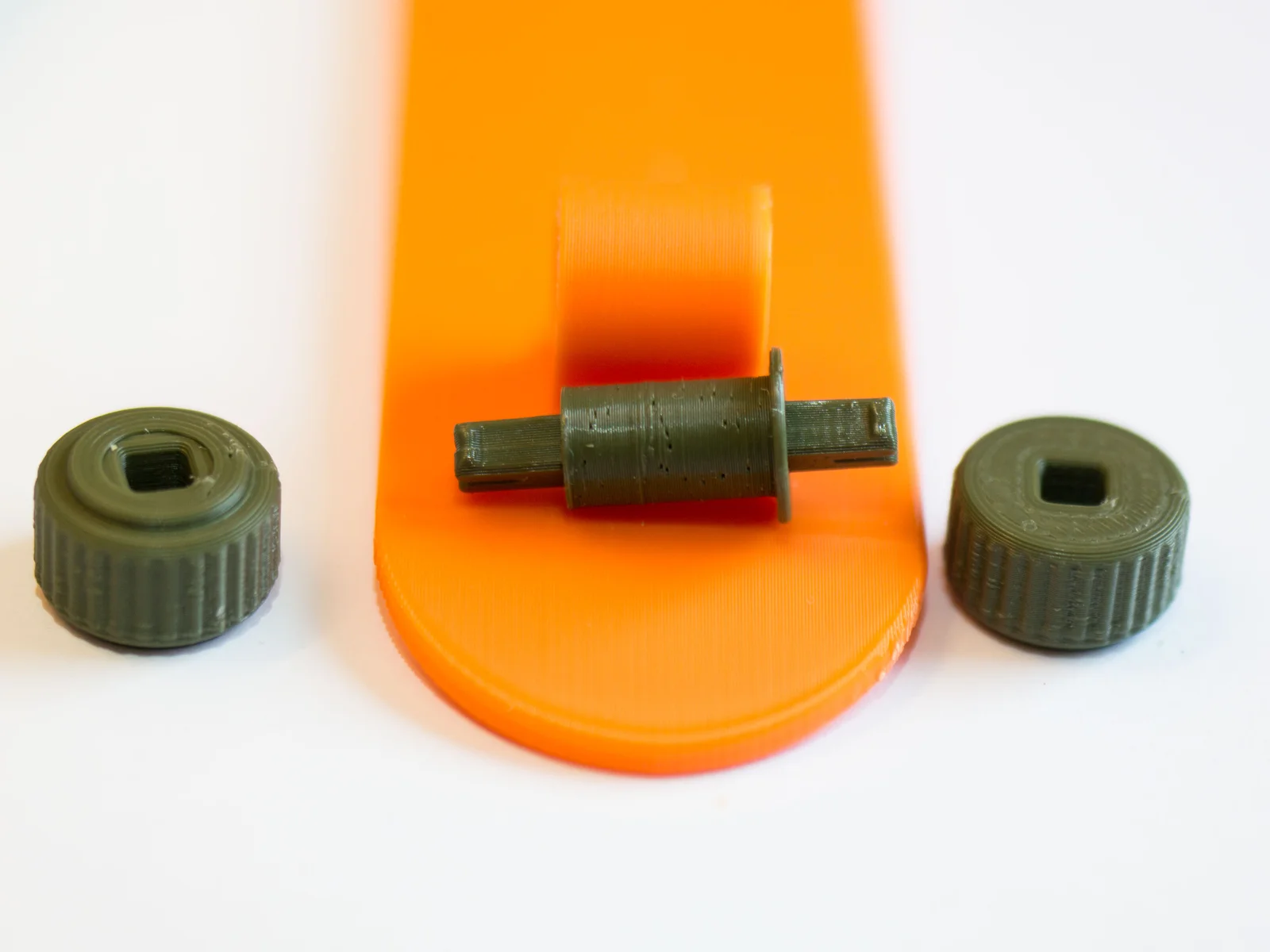

2. Lắp trục (axle) vào bánh xe không có gờ (bead).
3. Đặt bearing lên trục, quay phía không có gờ hướng về phía bánh xe.
4. Tùy chọn: bôi wax ở các điểm tiếp xúc. (Xem hình ở cuối)
5. Luồn cụm trục + bearing + bánh xe qua axle bearing.
6. Bấm (click) bánh xe có gờ (bead) vào.
7. Lặp lại với các phần còn lại.

Lưu ý nhỏ!: Mẫu này có chi tiết nhỏ. Nếu bé còn quá nhỏ, bạn cần dán (glue) trục và bánh xe lại với nhau để tránh rơi tuột ra!

Nếu bánh xe của bạn bị tuột ra quá dễ thì bạn cũng có thể dán chúng vào trục.

Nếu bánh xe chạy trên sàn cứng bị ồn, bạn có thể in bằng TPU hoặc dùng loại bánh trơn (smooth).

Scaling:
Bạn có thể scale mẫu tùy thích! Nhưng nếu có scale thì nhớ tự kiểm lại setting và dùng nozzle size phù hợp nha :)

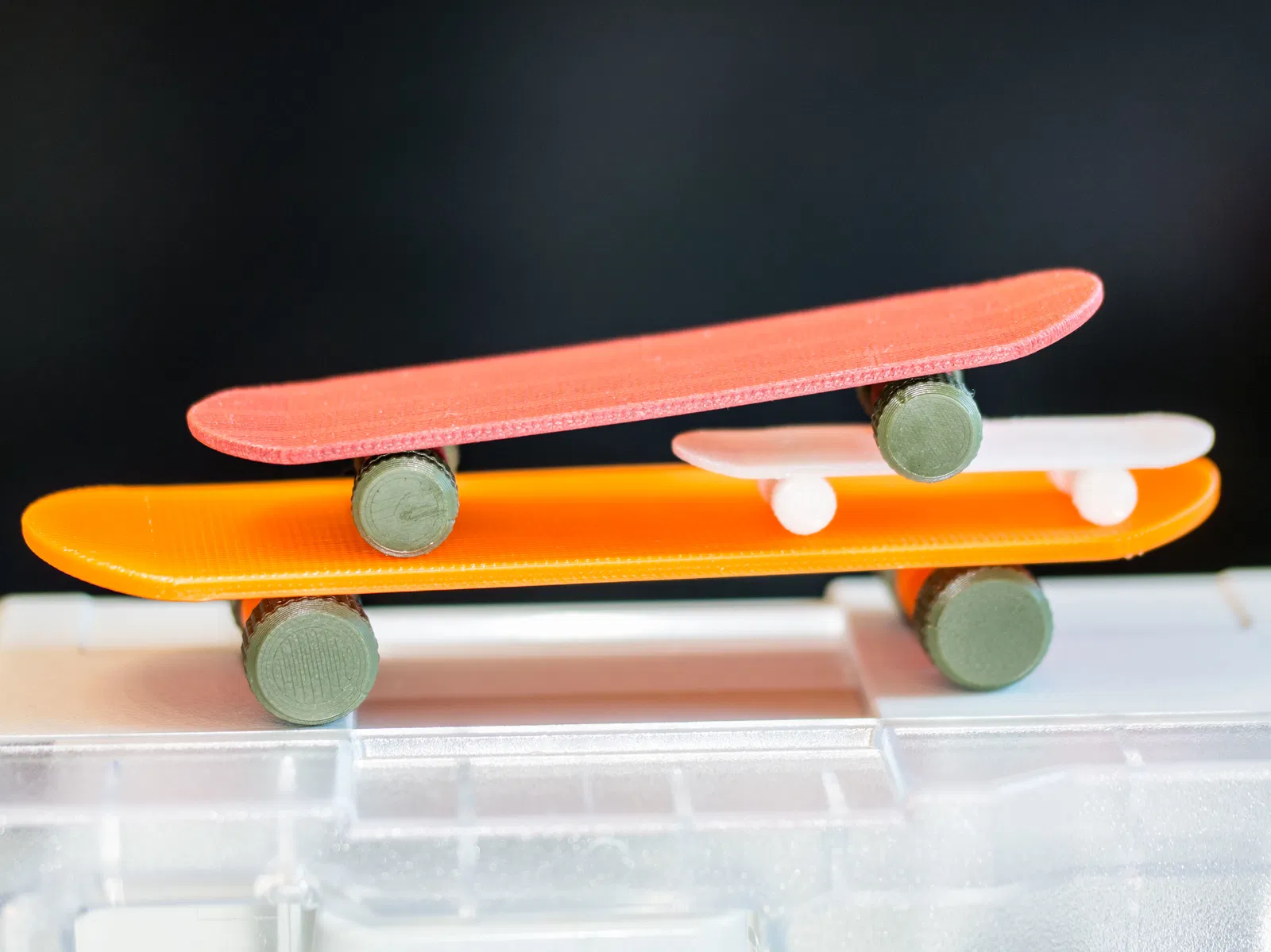

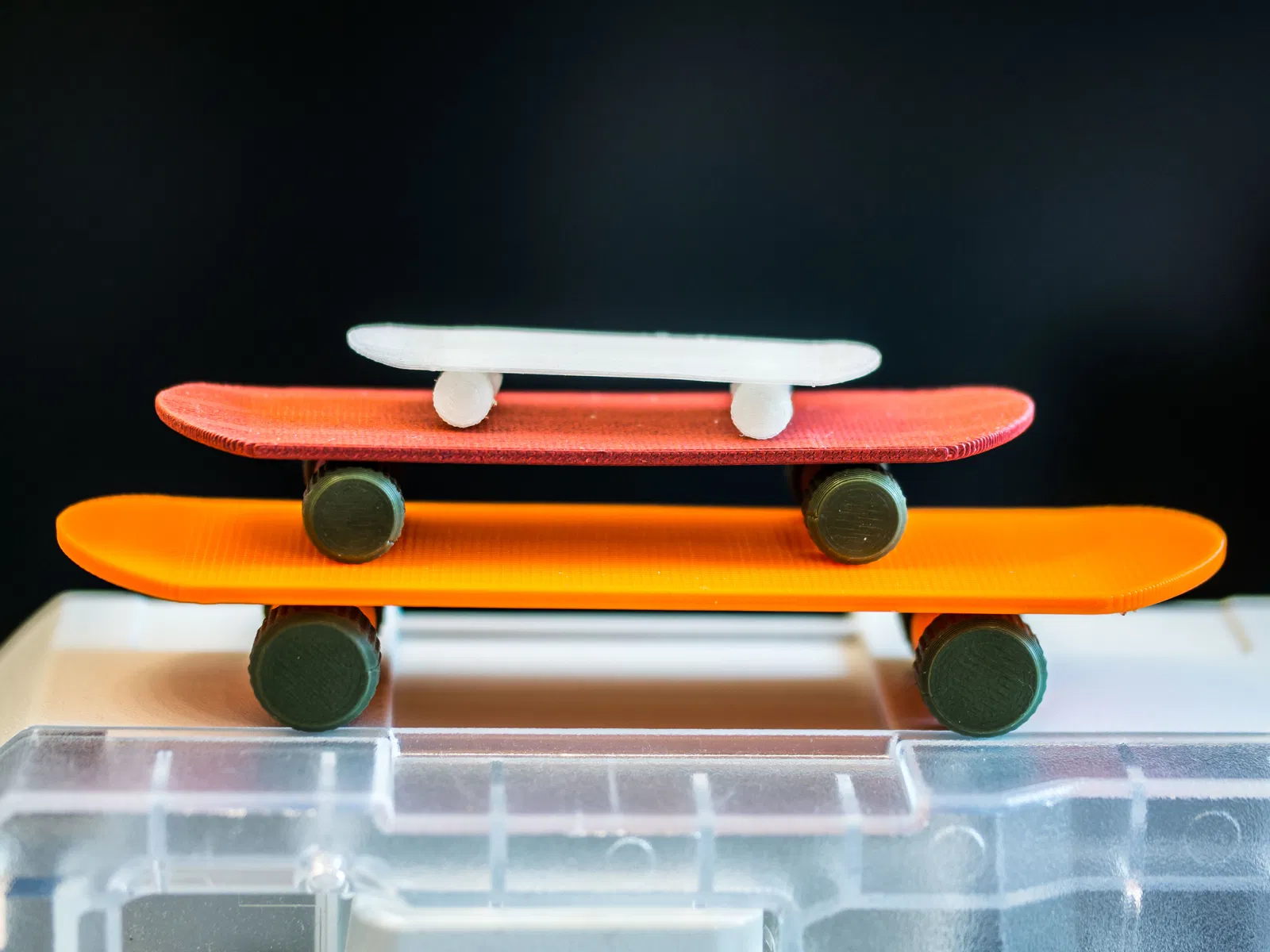

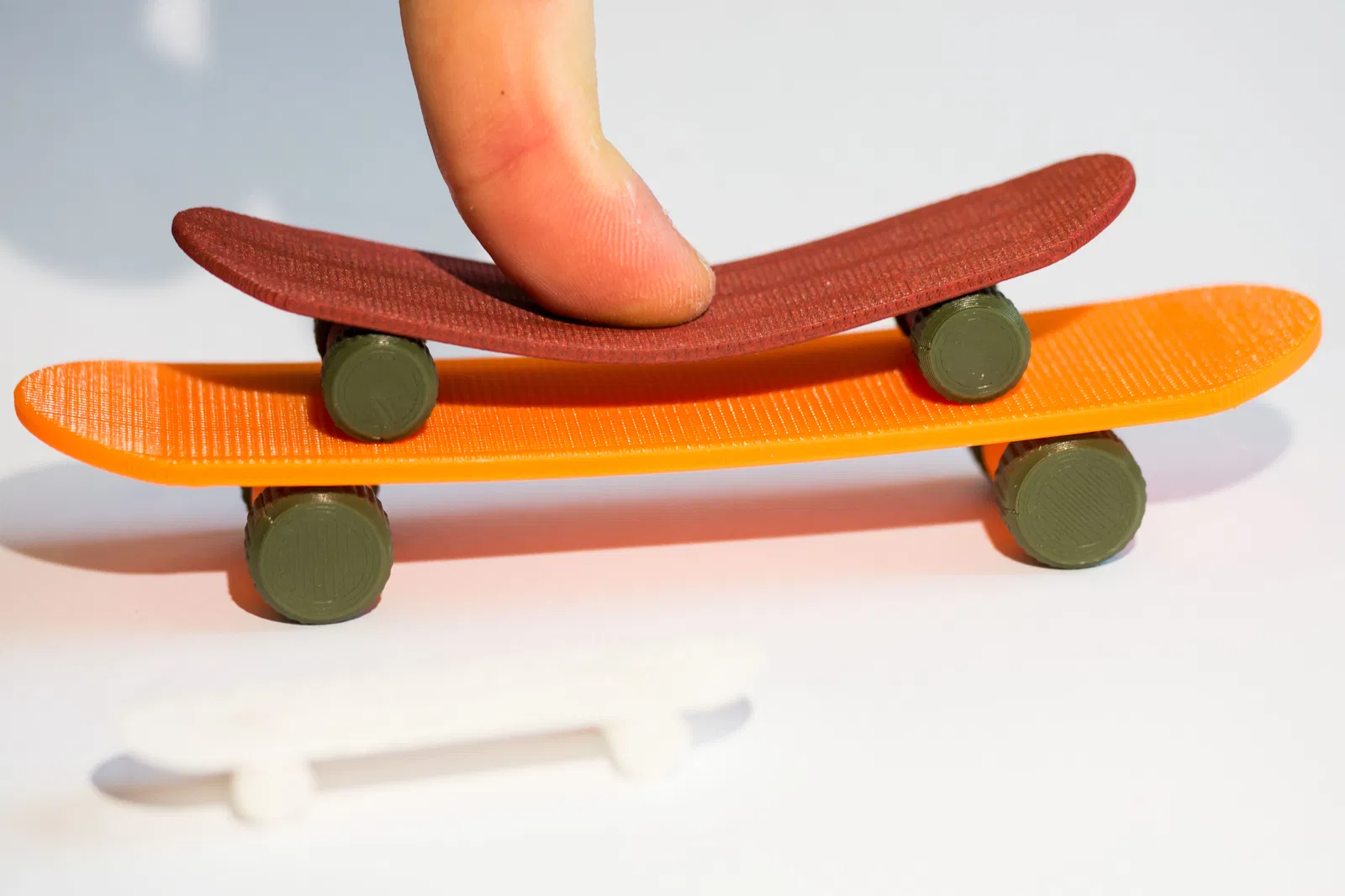

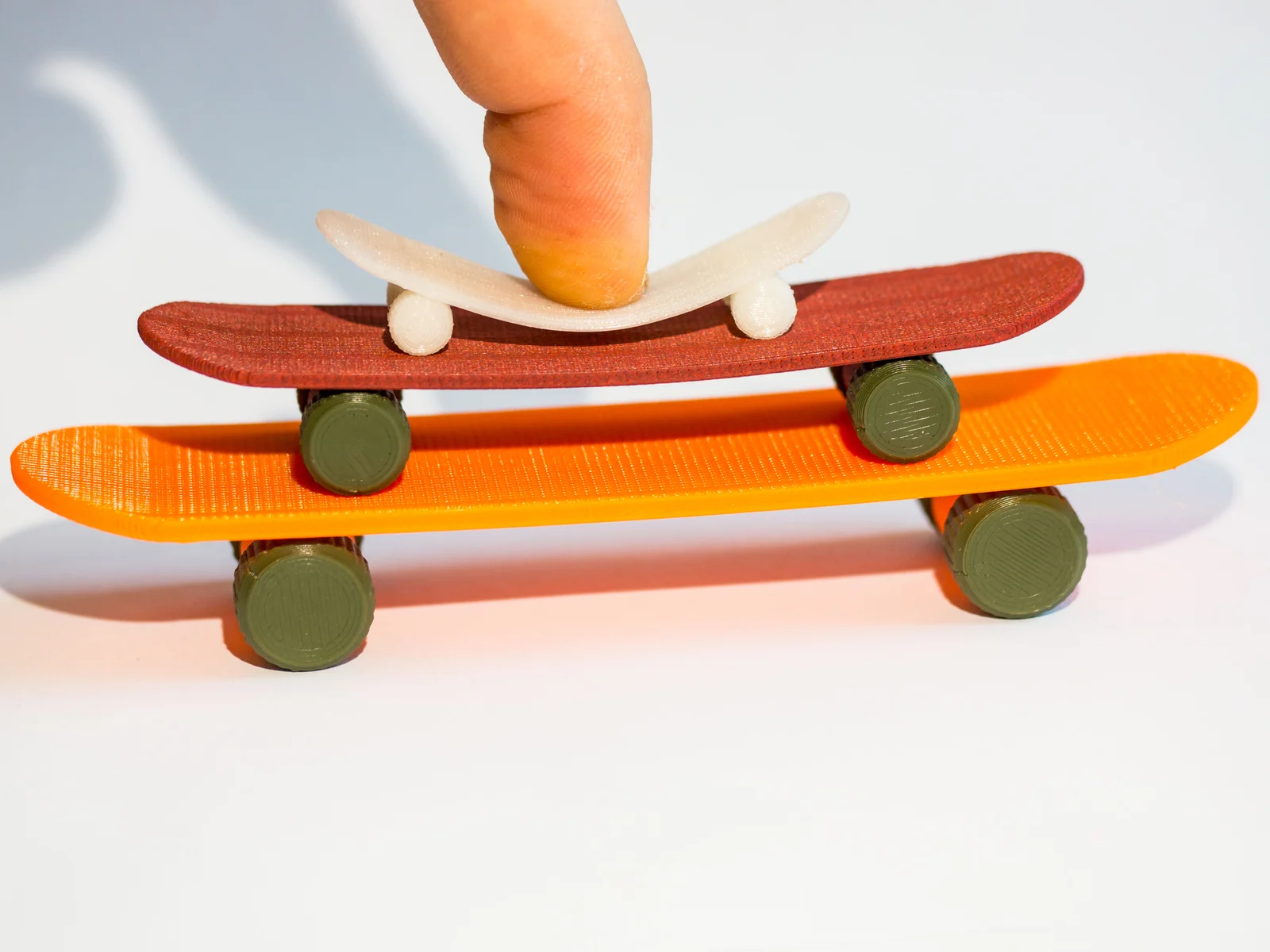

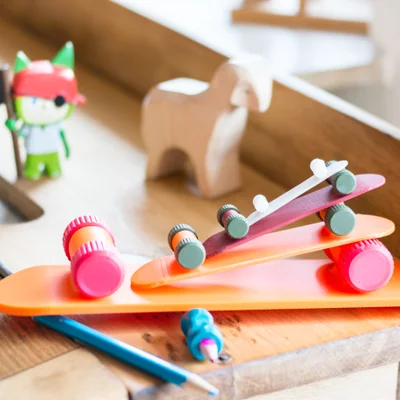

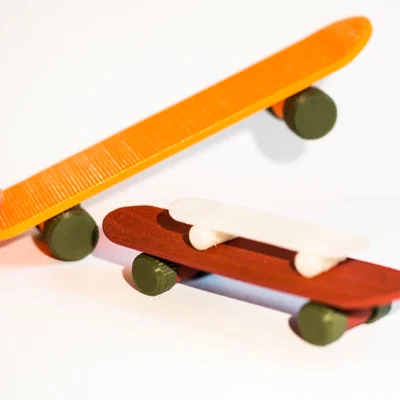

Mình đã scale 60%, 100% và 133% trong tấm hình :)


Chúc bạn in vui vẻ và nếu có vấn đề gì thì cho tụi mình biết với nha!


Nếu miếng dưới của axle bearing bị rớt ra thì cũng không sao! Nó sẽ hoạt động như một washer và giúp giảm ma sát! Đừng bỏ đi nha :)
Cứ tiếp tục lắp như bình thường. Nếu muốn an toàn hơn cho các bé thì nhỏ một giọt keo để dán washer vào bánh xe.

Các phần có thể bôi trơn (bằng thứ như paraffin/ wax nến)

 Cập nhật nhỏ 27.12.2023: Tăng 1 mm độ cao của phần môi (lips) để cải thiện động tác flip.
