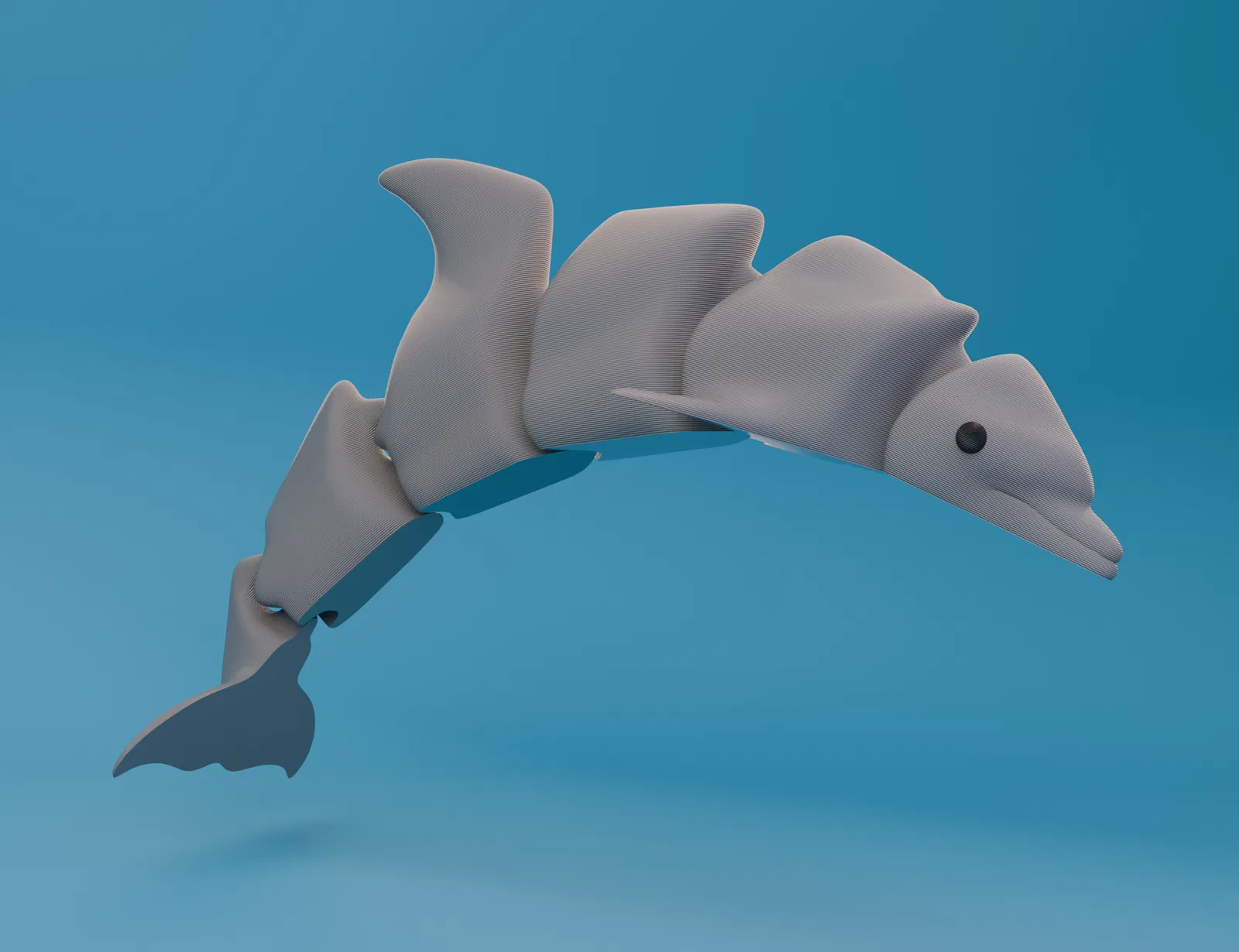

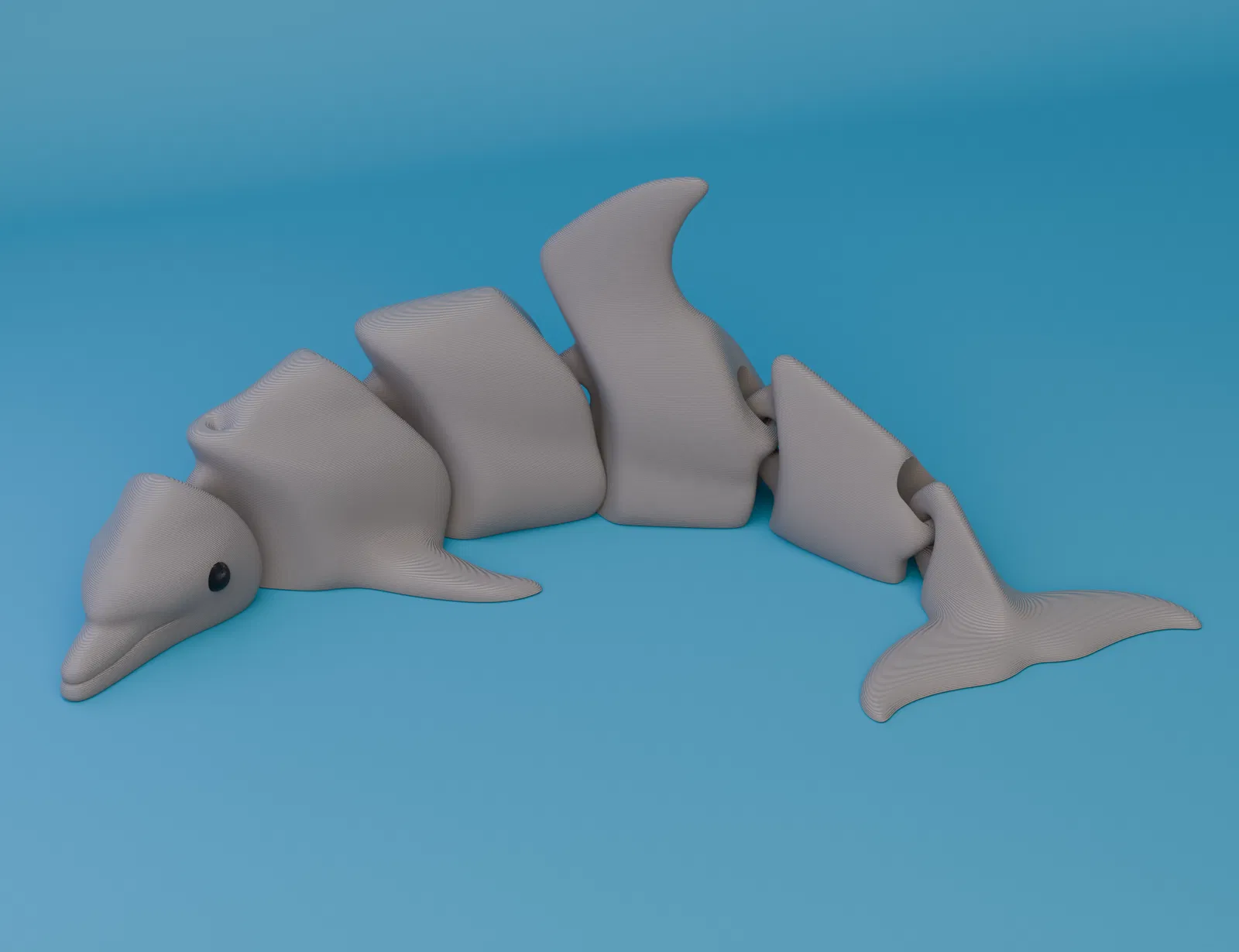

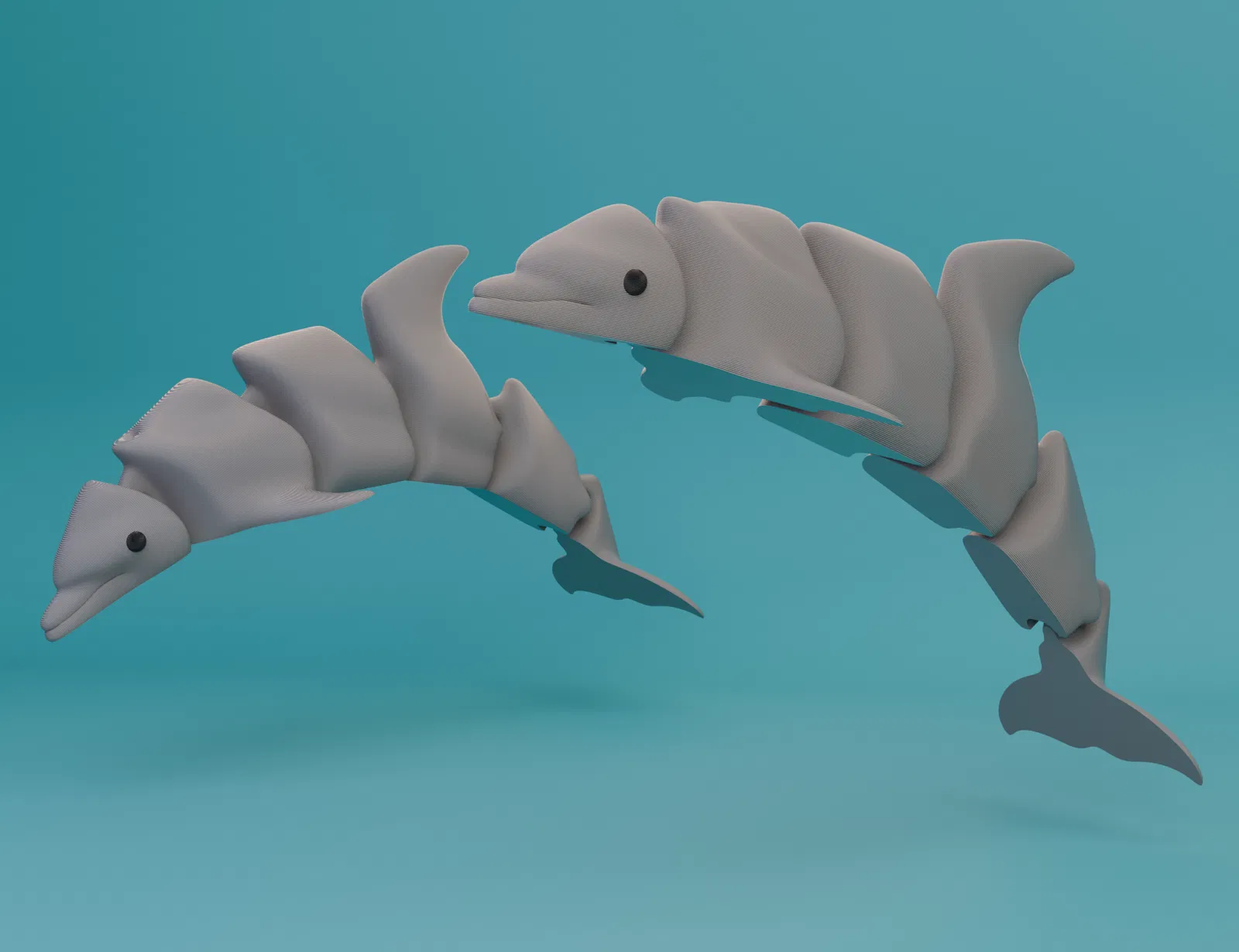

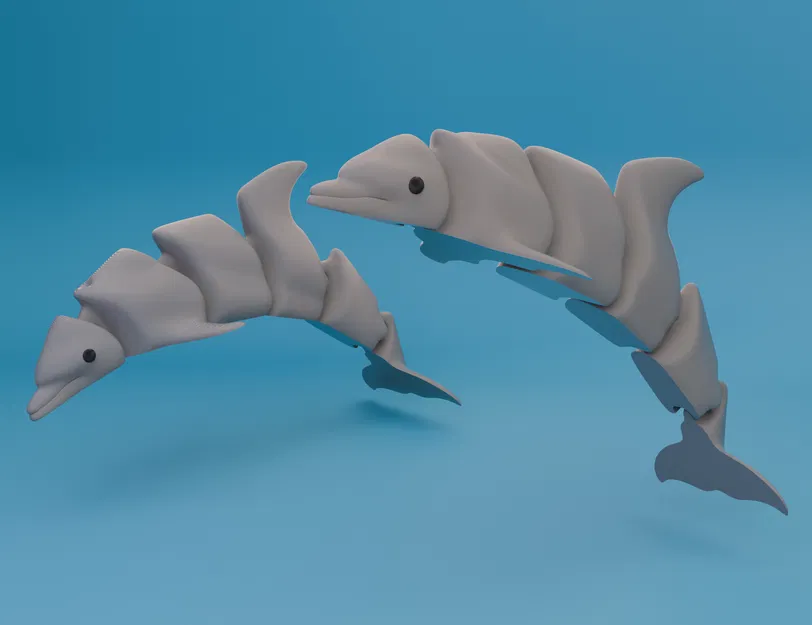

Cá Heo Khớp Nối (Articulated Dolphin) In Liền Khối

Kích thước (DxRxC)

162,5 x 59,4 x 47 mm (tỷ lệ 100%)

Thông tin cơ bản

Một thành viên mới, thứ tư, trong bộ sưu tập Articulated Sea Life của mình—hy vọng bạn sẽ thích :)

Mẫu được chia thành 6 khúc khớp nối có thể chuyển động, giúp mô hình cử động tự nhiên và độ linh hoạt cao.

Mẫu được thiết kế để in dễ và ổn định nhất có thể. Không cần hậu kỳ hay tinh chỉnh gì. Chỉ cần tải về, slice, in và chơi thôi!

Mẫu dùng thế hệ thứ hai của hệ linkage system, được thiết kế thân thiện với việc scale nhỏ (downscaling) và layer height lớn hơn. Các lỗ trong hệ linkage đã được đổi từ hình tròn sang hình oval, tạo thêm độ rơ ở phần trên và dưới của khớp—nghĩa là filament có thể bị chùng xuống nhiều hơn mà vẫn không ảnh hưởng đến độ linh hoạt của các khớp. Nhờ vậy bạn có thể downscale mẫu nhiều hơn so với các phiên bản trước! Và thêm một điểm “đã” nữa: khớp mới bền hơn bao giờ hết! Rất hữu ích nếu bạn dùng filament giòn, hoặc đang “quẩy” với các thử nghiệm scaling.

Thông tin file

Bạn có thể chọn tổng cộng 3 file: .3mf (khuyến nghị); .stl (dành cho vấn đề tương thích slicer); và .gcode (cho MK3S+, đã slice sẵn, in ngay)

Thiết kế này là một phần của bộ sưu tập Articulated Sea Life do mình thực hiện. Bạn có thể xem các thiết kế khác trong bộ sưu tập tại đây.

Bộ sưu tập Articulated Sea Life là một dự án đang được cập nhật liên tục—mình sẽ thêm mẫu mới bất cứ khi nào có ý tưởng hay hoặc có gợi ý thú vị. Các thiết kế cũng sẽ được cập nhật nếu cần chỉnh sửa/tinh chỉnh. Rất hoan nghênh feedback, góp ý và ý tưởng!

Vật liệu

 PLA

Layer height

 ≤0,2 mm

hoặc

>0,2 mm + variable layer height

Infill

>10%

Support

Không cần. Mẫu được thiết kế để không phải dùng support.

Scaling

Có thể, tuy nhiên nếu máy của bạn chưa được cân chỉnh kỹ, có vấn đề về độ chính xác, hoặc đang gặp lỗi filament thì không khuyến nghị downscale. Khi downscale, hãy làm từ từ và đừng xuống quá nhỏ nếu bạn không muốn gặp rủi ro về độ linh hoạt/chuyển động của khớp. Khi in phiên bản đã downscale, hãy điều chỉnh layer height theo tỷ lệ tương ứng với mức scale.

Nhưng lưu ý: nếu bạn in bản downscale, vây lưng (dorsal fin) khá nhỏ và nhô ra nhiều, nên có thể không đủ thời gian để nguội trong lúc in. Để xử lý, hãy in ít nhất 2 bản cùng lúc, hoặc thêm một tháp đơn giản (tower) có cùng chiều cao với mẫu. Như vậy đầu phun sẽ rời khỏi phần vây, giúp nó nguội đúng cách.

Orientation

Mặc định, đặt nằm phẳng trên phần bụng

Hỗ trợ bám dính (Adhesion aid)

Không cần, diện tích tiếp xúc với buildplate là đủ. Nếu bề mặt in của bạn bám dính kém, cân nhắc dùng keo xịt bám dính hoặc một dạng adhesion booster khác. Có thể dùng brim, nhưng không khuyến nghị vì sẽ khó và bất tiện khi gỡ ra sau khi in.

Thiết lập/ý tưởng khác

Để mẫu nhìn “ngầu” hơn, bạn có thể thêm lệnh đổi filament vào gcode và in phần bụng bằng một màu khác.

Trong mục này, bạn sẽ thấy danh sách tất cả cập nhật và bản sửa lỗi đã được áp dụng cho mẫu theo thời gian. Mỗi cập nhật sẽ được giải thích kỹ để bạn biết từng cập nhật đang giải quyết vấn đề gì. Nếu bạn gặp trục trặc với mẫu, hãy kiểm tra ở đây xem đã có phiên bản mới (revised) được phát hành để xử lý vấn đề của bạn hay chưa.

Nếu bạn gặp lỗi, vui lòng ghé mục các lỗi đã biết (known issues), nằm ngay bên dưới phần Updates and fixes. Nếu không thấy đúng vấn đề của bạn ở đó, cứ nhắn mình qua dm.

7/1/2023 - Thêm phiên bản .stl của mẫu để xử lý vấn đề tương thích với một số slicer chưa (hoặc chưa) hỗ trợ file .3mf. Cả hai phiên bản .3mf và .stl đều giống hệt nhau, nhưng .3mf tiết kiệm dung lượng hơn và có thêm dữ liệu hữu ích cho slicer, nên nếu phần mềm của bạn hỗ trợ cả hai định dạng thì nên chọn .3mf. Để dễ phân biệt và tránh nhầm lẫn, bản .stl được đặt trong một thư mục riêng tên “stl version”. Bản cập nhật này chỉ nhằm xử lý vấn đề tương thích file .3mf với slicer và không thay đổi gì trên mô hình.

11/30/2024 - Sửa một liên kết (link) không hoạt động trong phần mô tả mẫu

Hiện tại chưa có lỗi đã biết/công việc đang xử lý. Nếu bạn gặp vấn đề nào, vui lòng liên hệ mình qua dm.
