Cá voi sát thủ Orca articulated (singlecolor & multicolor) print-in-place

Kích thước (D x R x C)

170 x 96 x 65mm (tỷ lệ 100%)

Thông tin cơ bản

Sau khi nhận được nhiều yêu cầu, mình quyết định quay lại mẫu Orca trước đây đã đăng và làm cho nó “articulated”. Tiếc là Mattes đã làm trước và cũng đã đăng một mẫu của bạn ấy rồi, nên bạn nhớ ghé xem nữa nha. Dù vậy mình vẫn quyết định phát hành thiết kế này, vì bỏ luôn thì uổng quá, nhất là đã đầu tư khá nhiều công sức. Mình tin cách mình triển khai ý tưởng này vẫn có điểm đáng giá riêng, chứ không phải kiểu “copy” mù quáng từ thiết kế đã có. Hơi xui là cả hai tụi mình nghĩ ra cùng lúc, nhưng mình nghĩ vẫn đủ chỗ cho cả hai.

Ban đầu mình định đem mẫu này đi thi cuộc thi Bathtub toys, nhưng mình thấy để Mattes tham gia thì hợp lý hơn vì bạn ấy là người đăng phiên bản Orca articulated trước. Mình nói rõ vậy để khỏi bị hiểu lầm là đi sao chép, hay kiểu “Edison” của 3D modelling :)

Giờ nói nhanh về thiết kế:

Mẫu có 8 phần chuyển động: thân được chia thành 6 khúc + 2 vây có thể cử động. Đây là dạng print-in-place, in xong là dùng luôn, không cần lắp ráp thêm.

Bản gốc được làm hơi “to” một chút để các chi tiết nhỏ lên đẹp, đặc biệt khi in multicolor. Nếu bạn chỉ in single color và không quá khó chịu chuyện giảm độ sắc nét, cứ thoải mái scale nhỏ theo ý. Mẫu đã được test kỹ và nếu máy bạn được canh chỉnh tốt, đủ chính xác, thì in single color xuống tới 50% kích thước gốc vẫn ổn.

Làm mát (cooling) rất quan trọng vì vây lưng (dorsal fin) khá mỏng và nhô ra. Khuyến nghị in ít nhất 2 con cùng lúc để vây có đủ thời gian nguội và cứng lại, nhất là nếu máy bạn làm mát không tốt hoặc bạn scale nhỏ nhiều.

Thông tin file

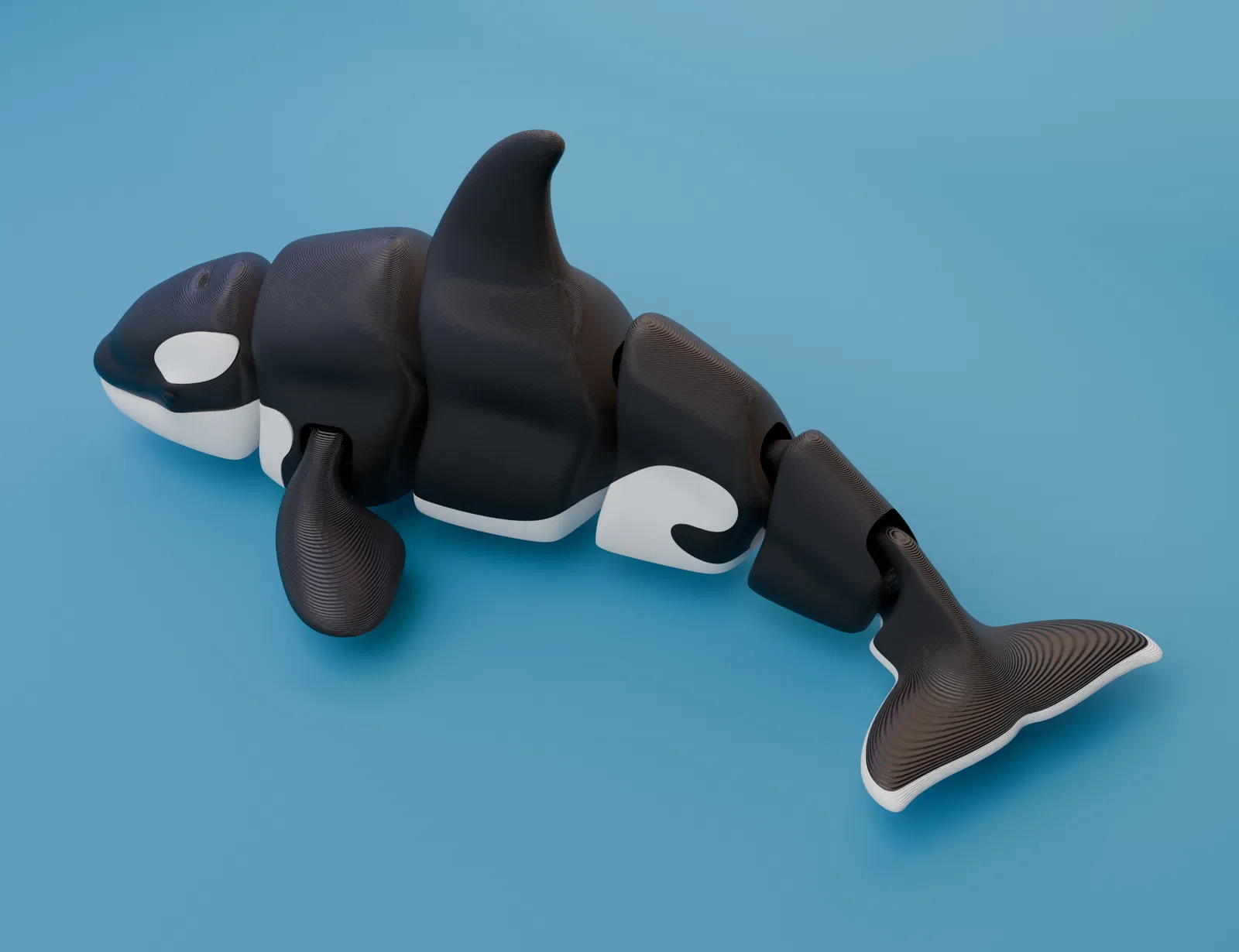

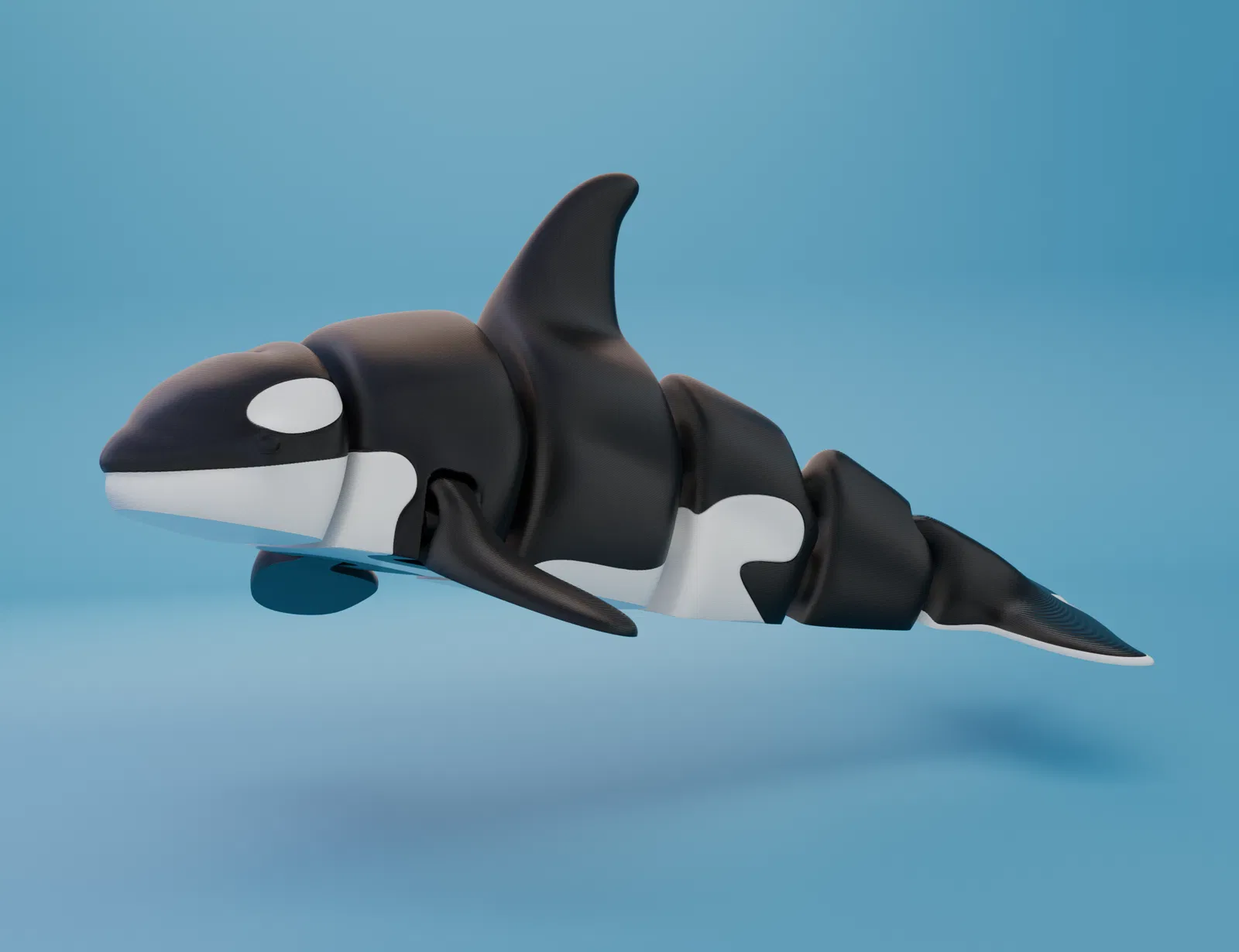

Mình có kèm 3 file: tất cả đều định dạng .stl, sắp trong 2 thư mục. Thư mục tên Singlecolor và Multicolor. Thư mục single color có 1 file: phiên bản đơn giản, 1 khối, dành cho in một màu. Thư mục Multicolor có 2 file cho in nhiều màu; mỗi file được đặt theo tên màu đã dùng trên mẫu minh hoạ trong thư viện hình.

Hãy import tất cả cùng lúc vào slicer như một file có nhiều part, slicer sẽ tự canh thẳng hàng (align) các phần và gán màu riêng cho từng phần.

Thiết kế này thuộc bộ sưu tập Articulated Sea Life của mình. Bạn có thể xem các mẫu khác trong bộ sưu tập tại đây.

Articulated Sea Life là một dự án “mở”, mình sẽ liên tục bổ sung mẫu mới mỗi khi có ý tưởng hay hoặc nhận được gợi ý. Các mẫu cũng sẽ được cập nhật nếu cần chỉnh sửa/tinh chỉnh. Rất hoan nghênh góp ý, đề xuất và ý tưởng!

Vật liệu

PLA

Chiều cao lớp (Layer height)

0,2 mm

Infill

>15%

Support

Không. Mẫu không cần support.

Scaling

Có thể, nhưng lưu ý độ chính xác của máy bạn. Nếu scale quá đà, có thể gặp các vấn đề như các khúc bị dính (fused segments) hoặc các khớp/đường nối bị giòn, dễ gãy. Nếu máy đã cân chỉnh tốt, bạn có thể in xuống tới 50% kích thước gốc mà không gặp vấn đề gì ngoài việc giảm độ nét chi tiết.

Orientation

Mặc định, nằm phẳng trên bụng

Hỗ trợ bám dính (Adhesion aid)

Không cần thiết, diện tích tiếp xúc với buildplate là đủ. Tuy nhiên nếu bề mặt in của bạn bám dính kém, cân nhắc dùng keo xịt bám dính hoặc một dạng “adhesion booster” khác. Có thể dùng brim nhưng không khuyến nghị, vì sẽ khó và bất tiện khi gỡ ra.

Phần này liệt kê toàn bộ cập nhật và sửa lỗi đã được áp dụng cho mẫu theo thời gian. Mỗi cập nhật sẽ được giải thích kỹ để bạn biết cụ thể nó xử lý vấn đề gì. Nếu bạn gặp trục trặc với mẫu, bạn có thể kiểm tra tại đây xem đã có bản sửa mới được phát hành để giải quyết vấn đề của bạn hay chưa.

Nếu bạn gặp bất kỳ vấn đề nào, vui lòng ghé phần known issues ở ngay bên dưới Updates and fixes. Nếu không thấy đúng lỗi bạn gặp, cứ nhắn mình qua dm nhé!

11/30/2024 - Sửa một link không hoạt động trong phần mô tả mẫu

Hiện tại chưa có known issues / work in progress nào. Nếu bạn gặp vấn đề, vui lòng liên hệ mình qua dm.
