Bệ phát triển cho Arduino GIGA R1 WiFi & GIGA Display Shield

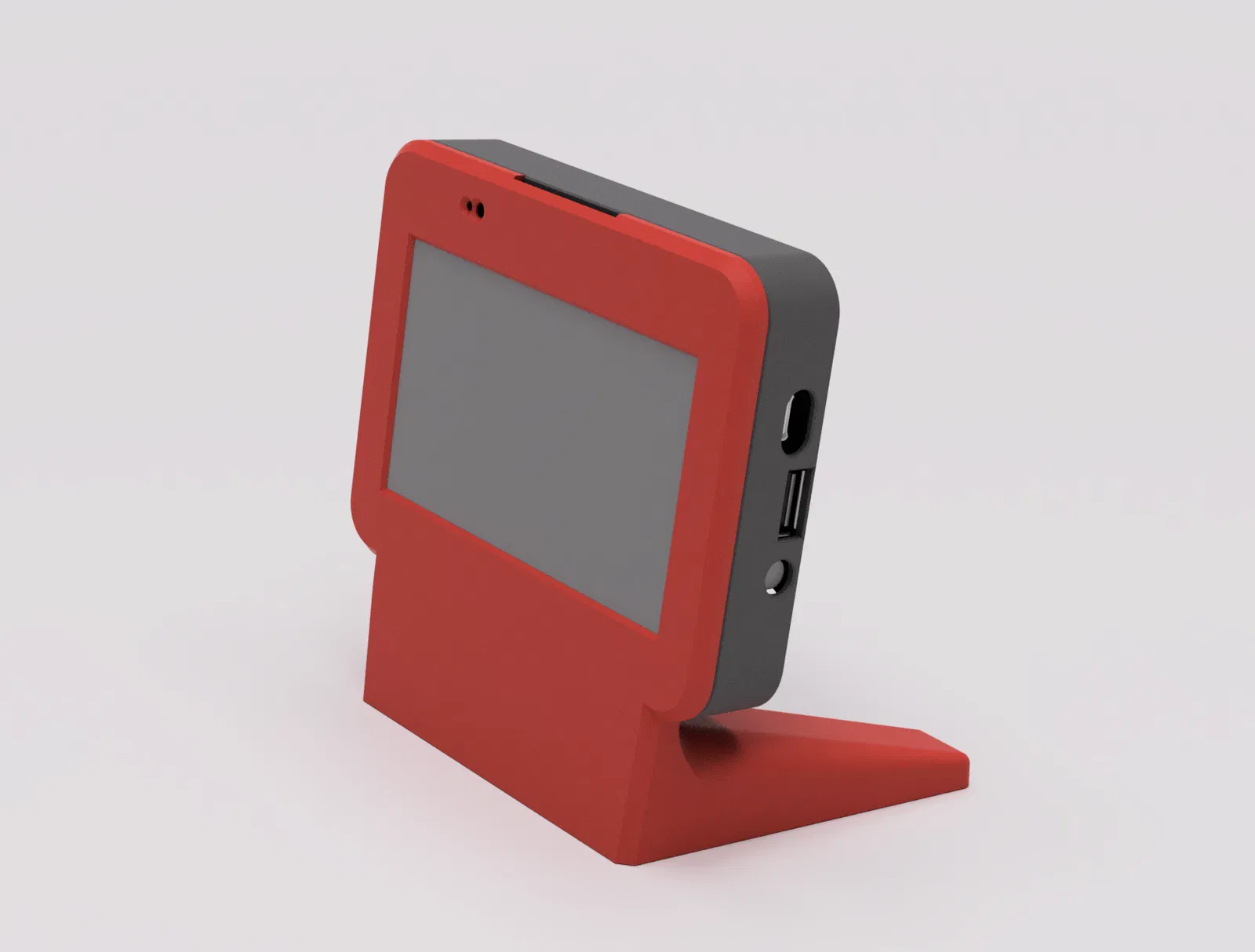

Đây là một bộ stand phát triển kiêm enclosure cho Arduino GIGA R1 WIFI và GIGA Display Shield của nó, dựa trên mẫu enclosure cơ bản do chính Arduino đăng trên Printables tại đây.

Mặc dù mình thấy GIGA Display Shield làm rất hay ở chỗ vẫn để toàn bộ I/O trên board điều khiển dễ tiếp cận, nhưng mình nhận ra việc này khiến giai đoạn phát triển ban đầu khá bất tiện: cứ phải lật thiết bị liên tục để nhìn màn hình trong lúc dây nhợ đang đấu nối lộn xộn. Thiết kế này cho trải nghiệm dễ chịu hơn nhiều.

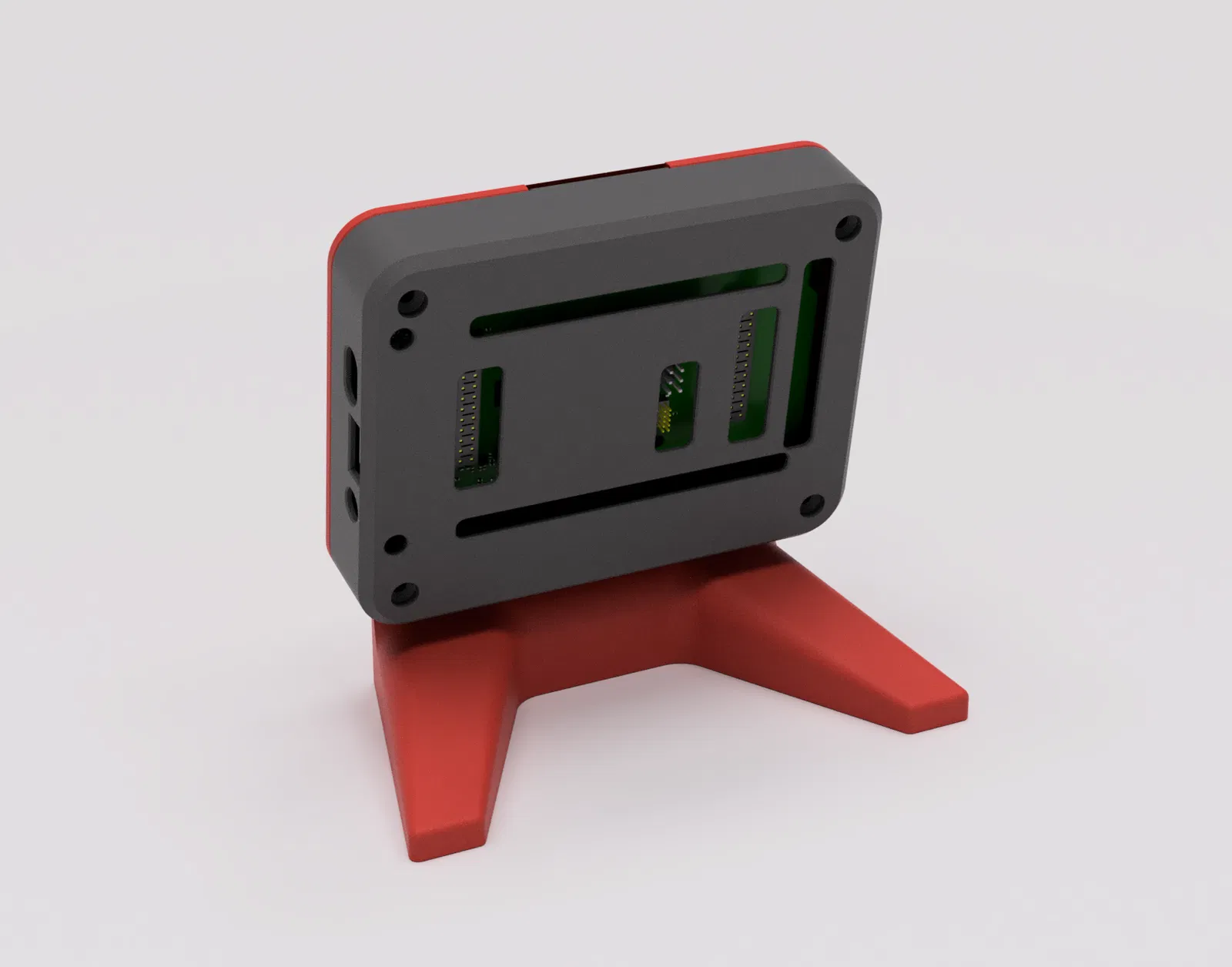

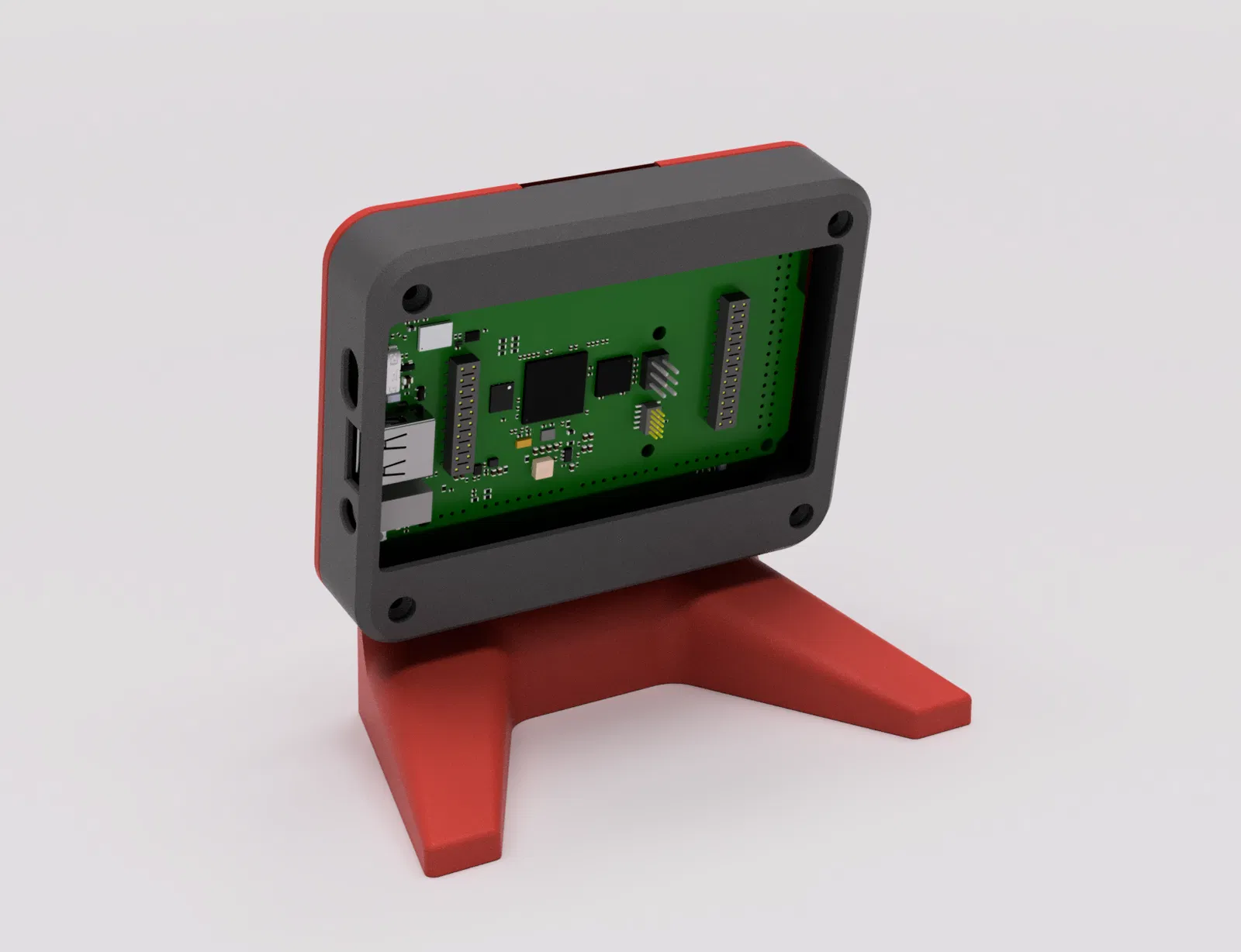

Có 3 tuỳ chọn cho phần backshell: (1) kín hoàn toàn, chỉ chừa chỗ bấm nút reset, (2) mở để truy cập các I/O sẵn có nhưng các phần còn lại thì che kín, và (3) mở rộng rãi để có thể dùng additional shields.

Bản remix từ thiết kế gốc của Arduino này đã được vẽ lại từ đầu, và mình chọn thiết kế phần fastener hơi khác so với bản gốc. Thay vì dùng through-holes và nut, thiết kế của mình dùng cách ép M3x4 heat-set inserts vào phần front bezel, rồi dùng M3x20 flat-head cap screws vặn từ phía backshell để siết chặt toàn bộ cụm lại. Nhìn tổng thể mình thấy gọn và “sạch” hơn.

---

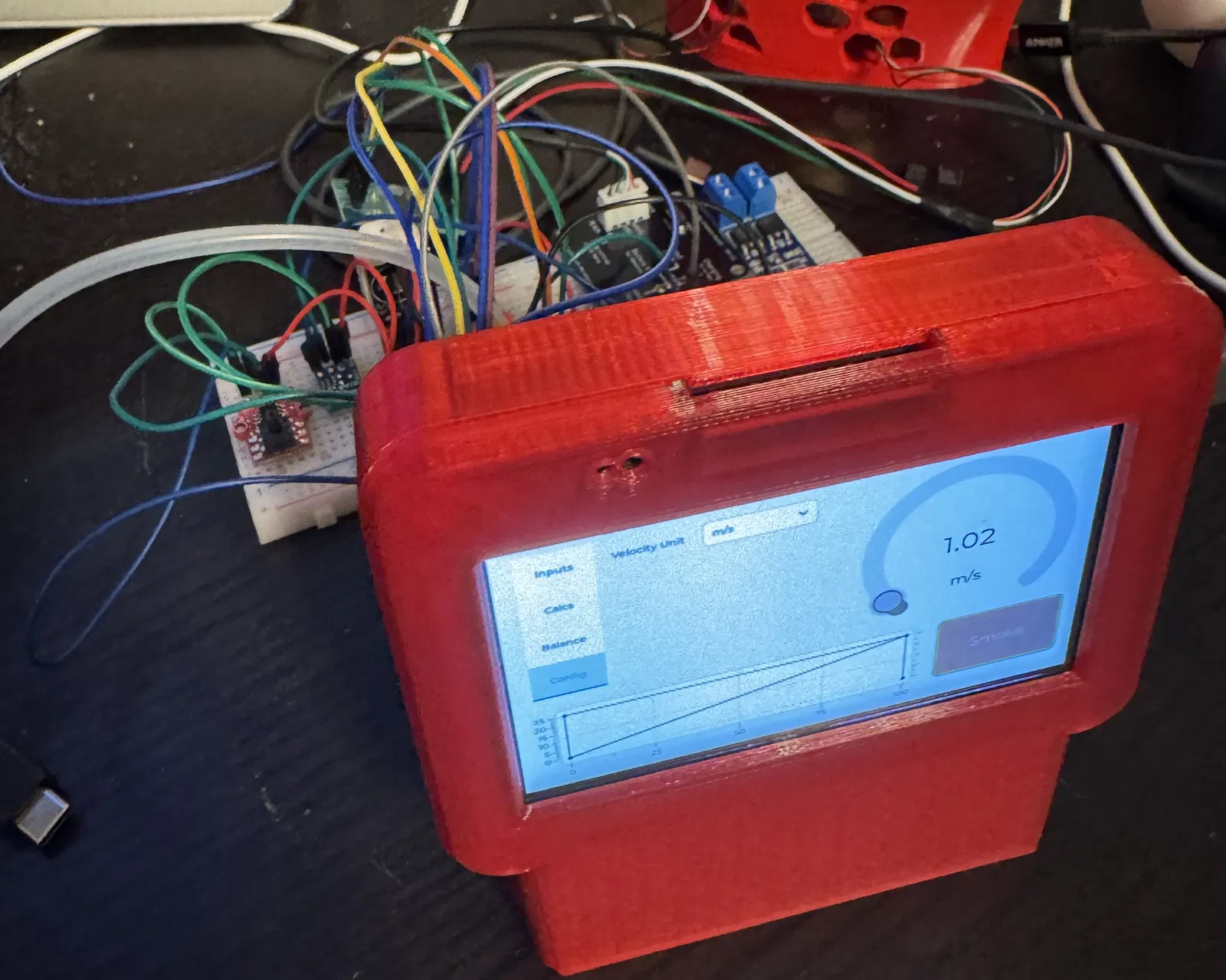

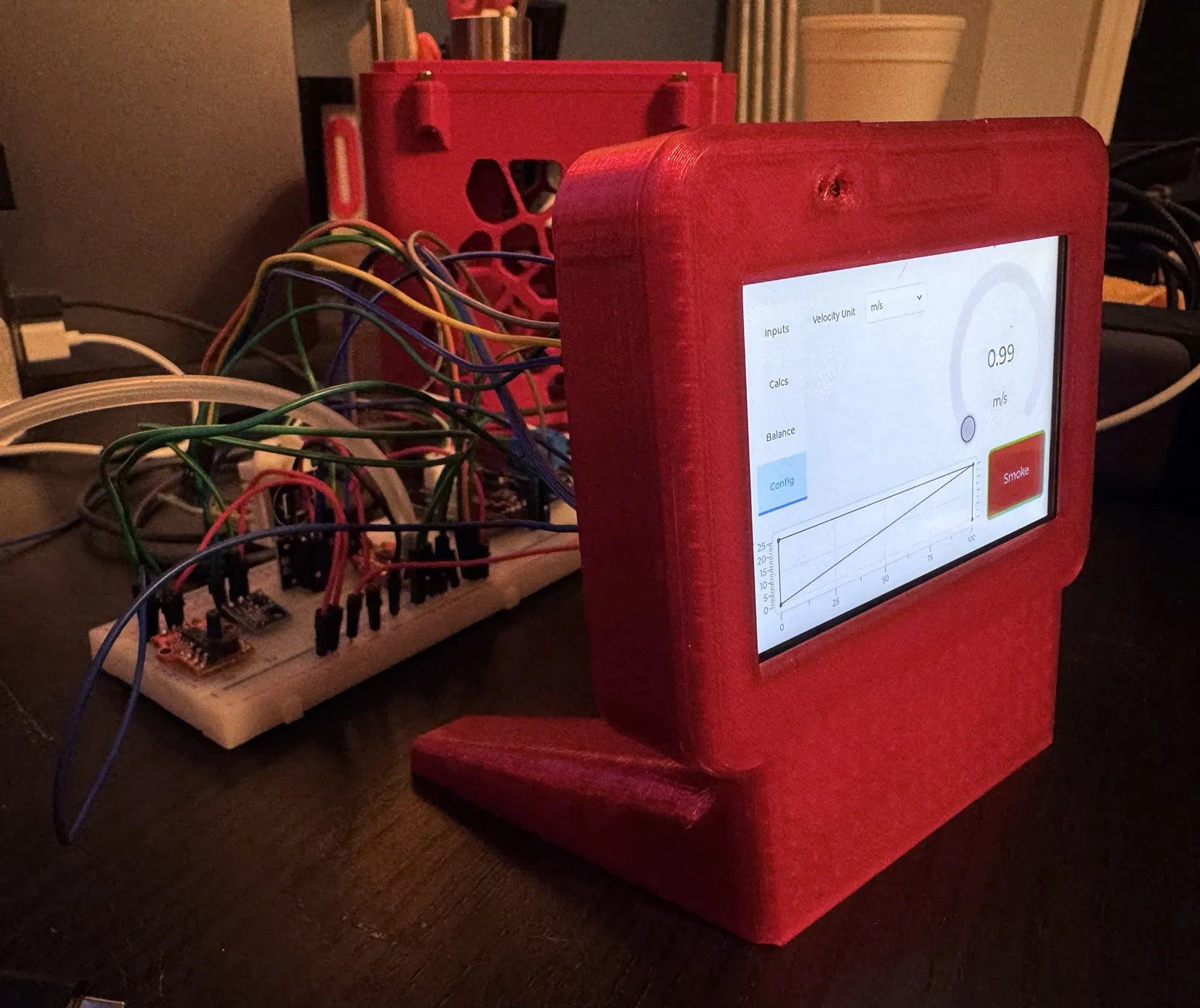

Với bạn nào đang theo dõi dự án của mình thì đúng rồi – mình đang làm rất nhiều để hoàn thiện một giao diện touchscreen dạng standalone: điều khiển tốc độ quạt, kích hoạt khói, hiệu chuẩn sensor và ghi log dữ liệu, gồm áp suất Pitot-static để tính vận tốc dòng chảy, áp suất môi trường, nhiệt độ, độ ẩm, cùng dữ liệu từ tối đa 8 load cell để đo lực và moment tác dụng lên mẫu thử.

Hy vọng mình kịp chuẩn bị bản demo cho Tennessee Maker Fest – ghé xem nha!
