Jig cắt bảo ôn ống (Pipe Insulation / Lagging Cutting Jig) 45°

Tác giả buchnema

Lượt tải
2.739
Lượt thích
684
Lượt coi
12.042

File 17 30,6 MB

  • PipeCuttingJig_15mm_noSlot_1772633314.stepSTEP · 73,5 KB
  • PipeCuttingJig_22mm_noSlot_1772633315.stepSTEP · 70,6 KB
  • PipeCuttingJig_28mm_noSlot_1772633316.stepSTEP · 70,7 KB
  • PipeCuttingJig_44mm_noSlot_1772633317.stepSTEP · 73,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

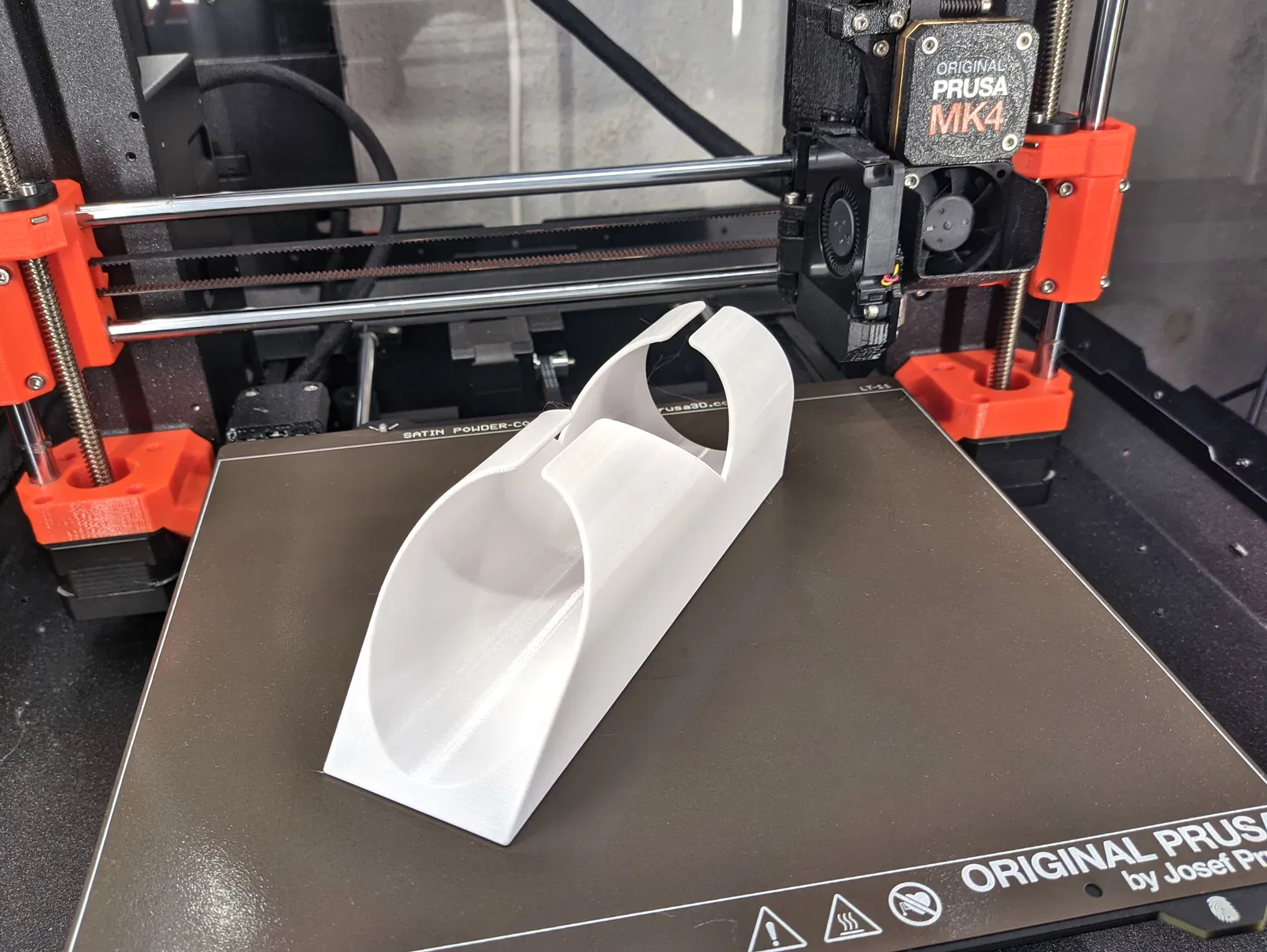

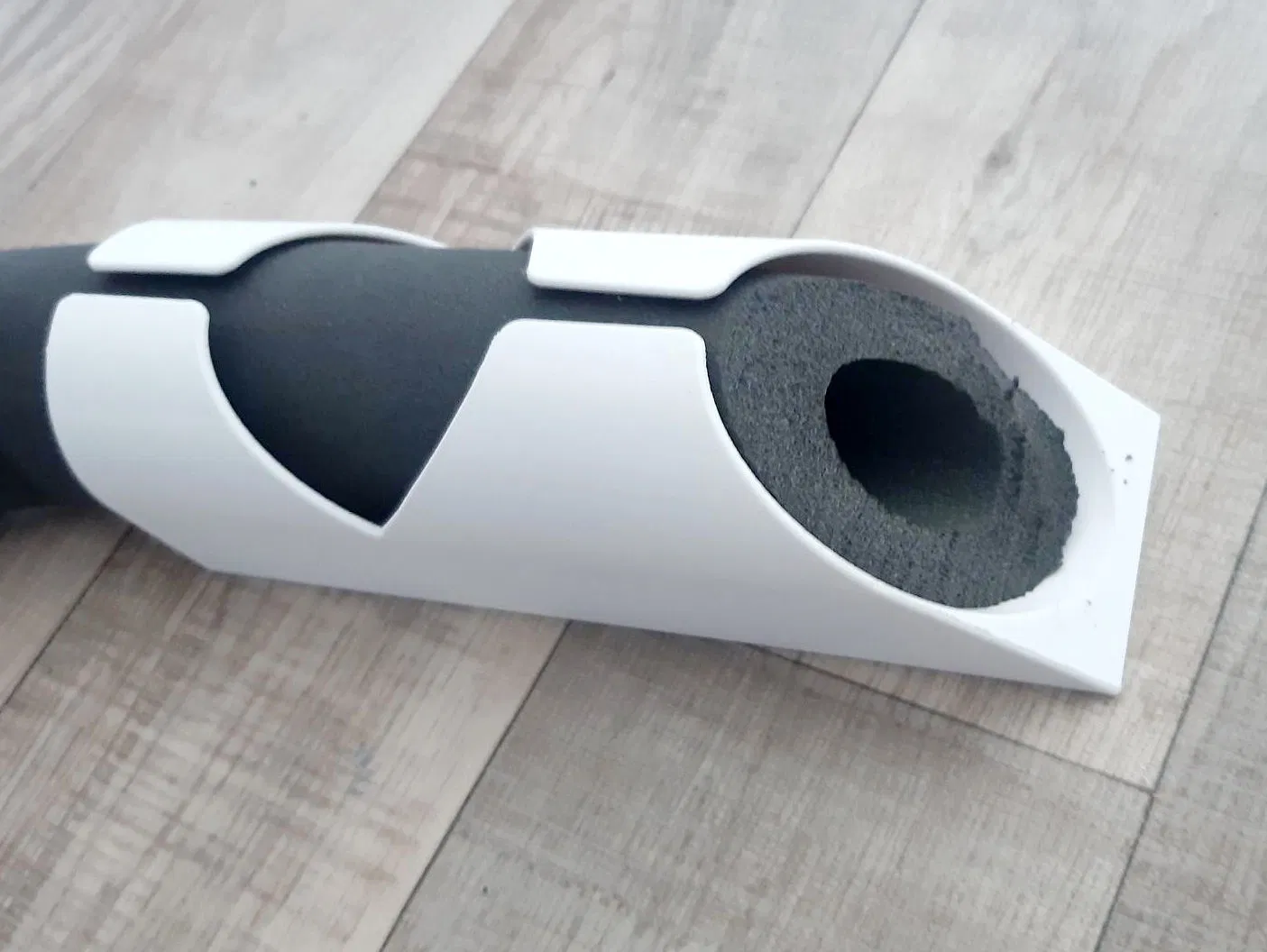

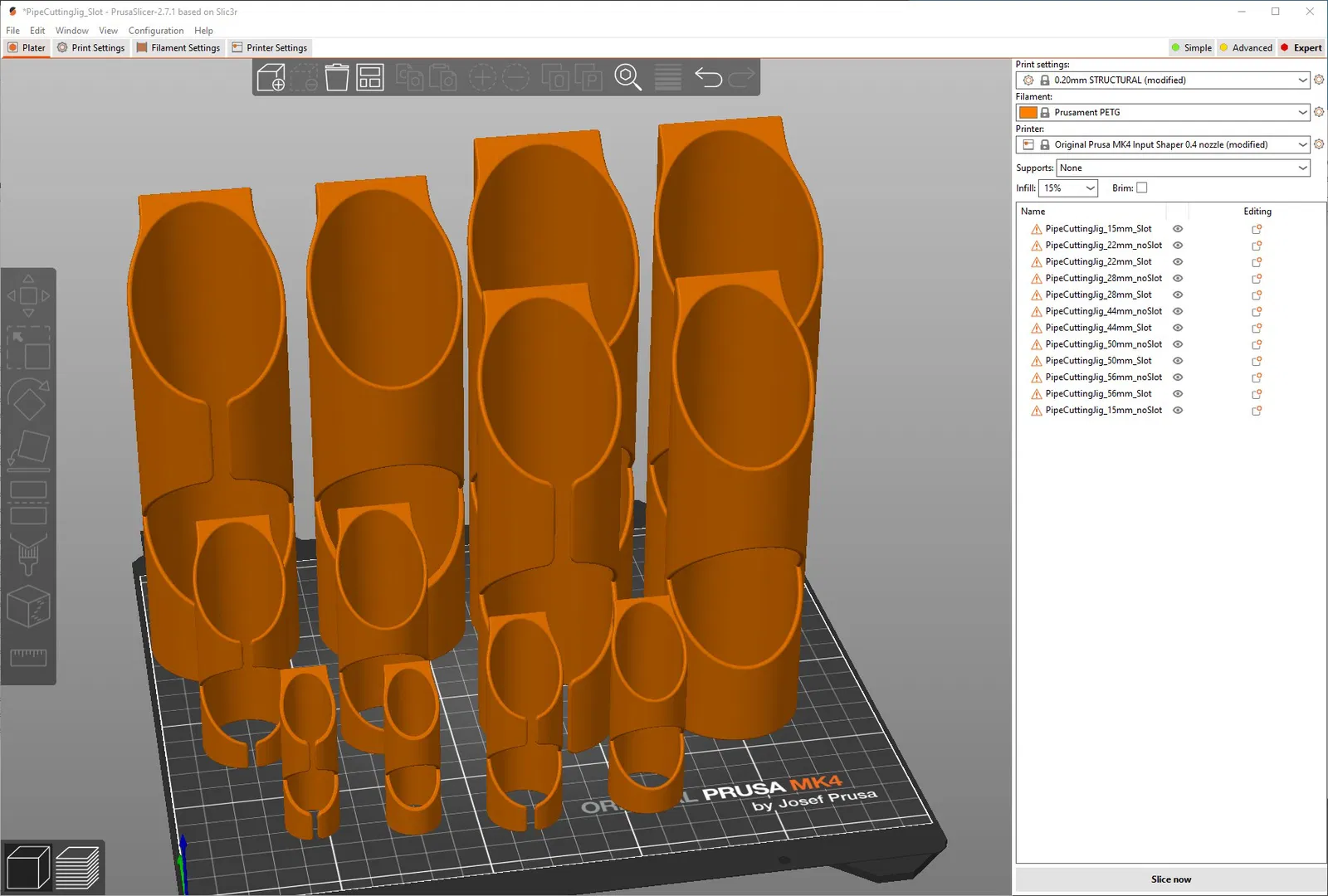

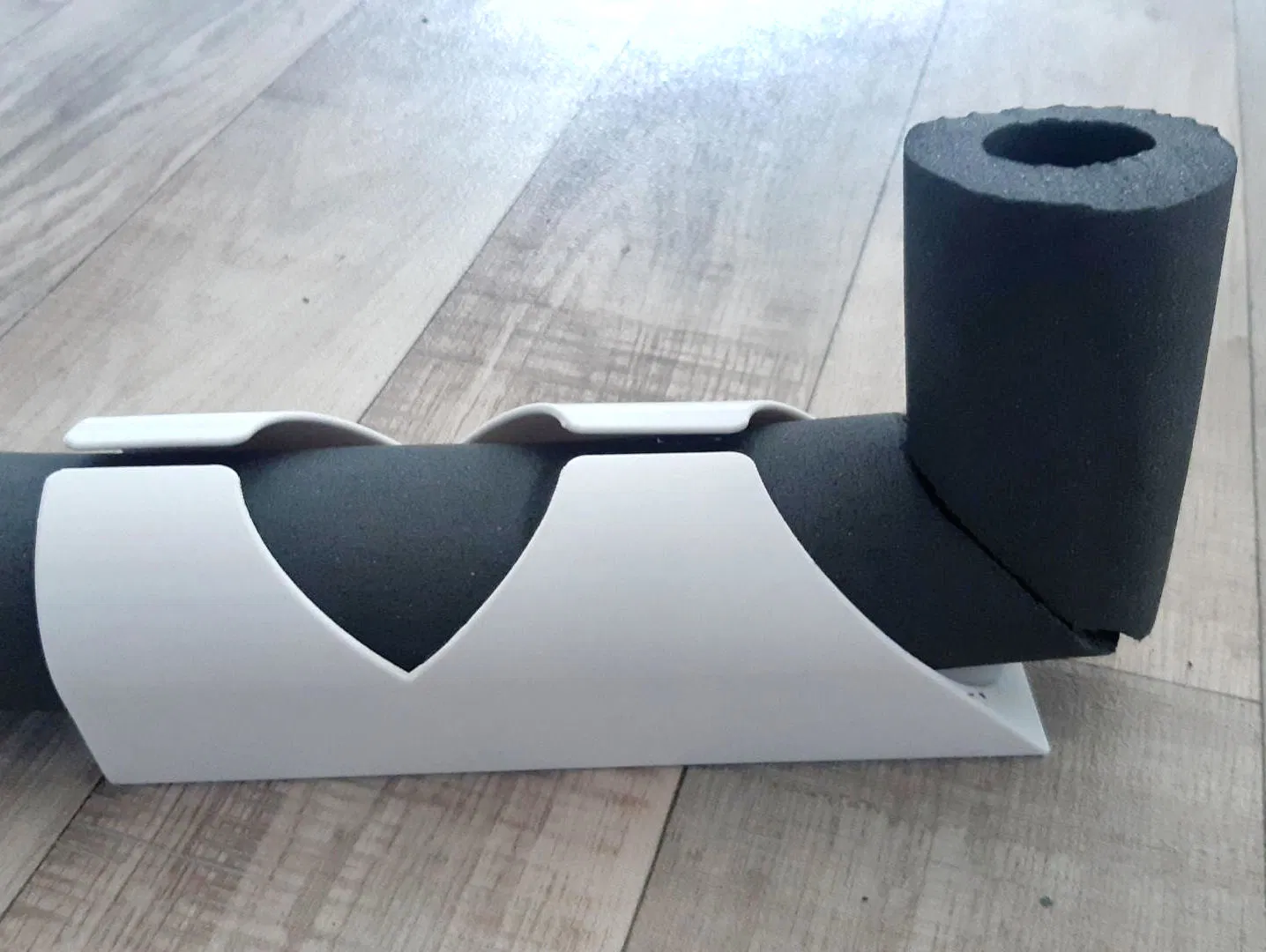

Với cái jig này, bạn có thể cắt lớp bảo ôn ống (insulation) làm từ PE hoặc PU theo góc 45°. Mẫu trong hình được làm cho insulation 50mm, dù nhìn có vẻ hơi rộng (miếng insulation có vẻ nhỏ hơn so với kích thước ghi). Mình cũng đã thêm các phiên bản cho đường kính ngoài 15, 22, 28, 44 và 56mm. Mình chừa một khe (slot) ở giữa để jig có thể ép lại hoặc nới ra nhẹ, giúp khớp với những sai số kích thước nhỏ.

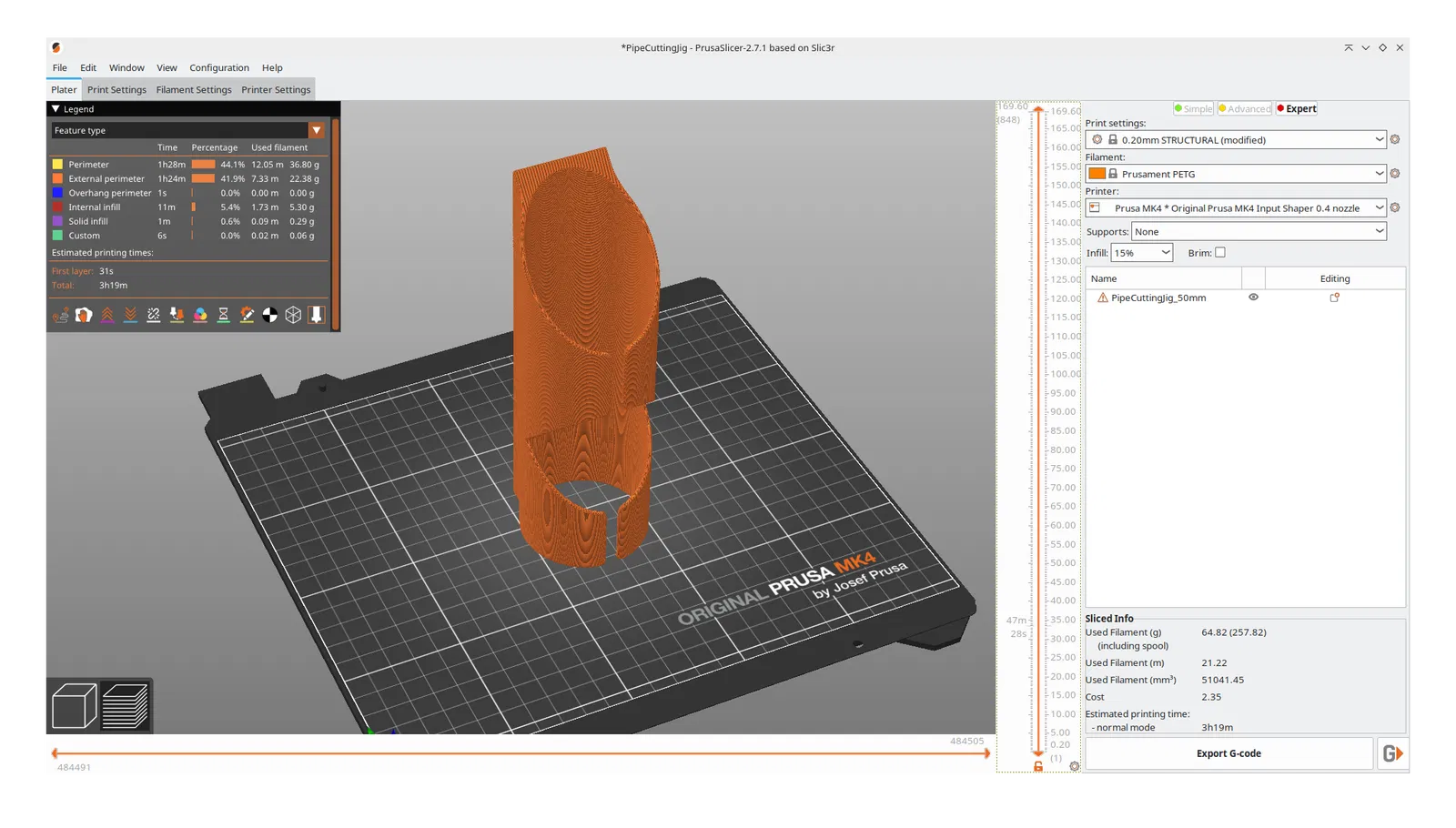

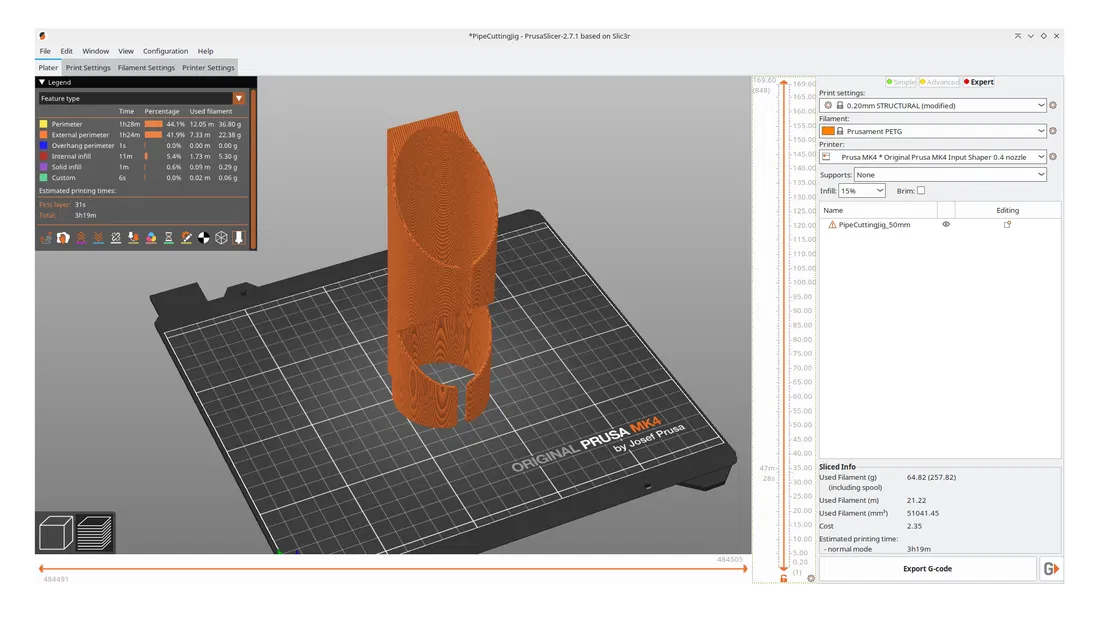

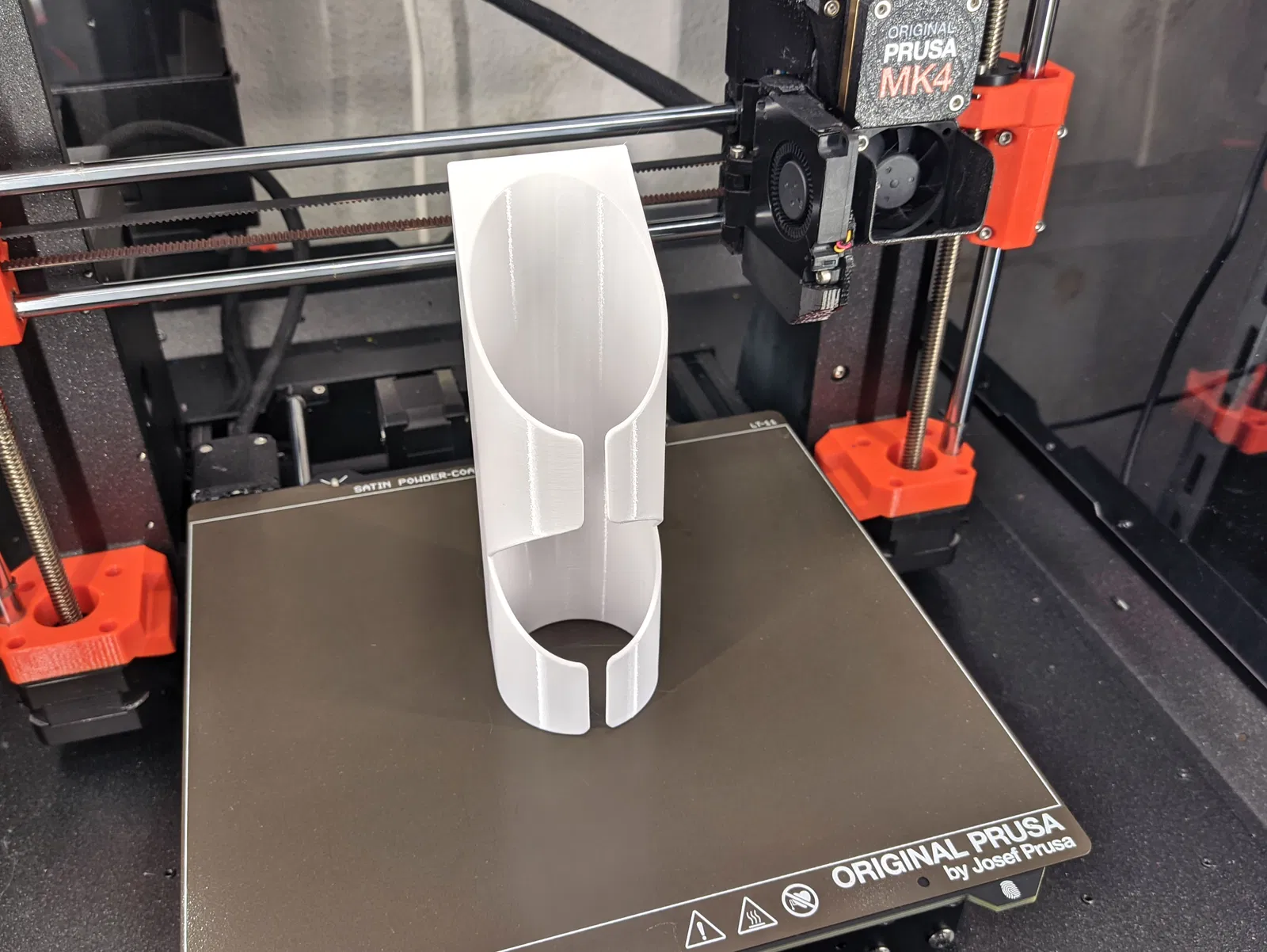

Mình in bằng PETG với preset structural IS 0,2mm. Không cần support nếu in theo phương đứng:

Cập nhật 22.03.2024:

Theo yêu cầu ở phần bình luận, mình đã thêm một phiên bản không có khe (slot) ở giữa. Đồng thời cũng thêm bản 15mm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcodestep
Số file mô hình
17
Tổng dung lượng
30,6 MB
File lớn nhất
16,8 MB
