Kệ gắn Neptune Systems Trident Shelf

Gắn Neptune Systems Trident & Trident NP của bạn lên một bề mặt thẳng đứng. Thường là tấm vách đứng của tủ hồ cá (aquarium stand) hoặc tường.

Có 4 biến thể và 1 phần tuỳ chọn. Bạn chỉ cần in đúng mảnh (hoặc các mảnh) cho biến thể mình muốn.

• Gắn bên phải (2 mảnh)
  • Hai mảnh trượt khóa vào nhau, kích thước vừa mặt bàn in cỡ Prusa Mk3/IV. Thiết kế “wave” chính là dạng rãnh trượt khóa liên kết.
  • “gắn bên phải” nghĩa là khi bạn đứng nhìn vào hồ cá, bộ này sẽ được gắn ở bên phải của tấm vách/tường thẳng đứng, với mặt trước của Trident hướng ra phía bạn.
  • In cả hai file này
    • rear_right.stl
    • front_right.stl
• Gắn bên trái (2 mảnh)
  • Hai mảnh trượt khóa vào nhau, kích thước vừa mặt bàn in cỡ Prusa Mk3/IV. Thiết kế “wave” chính là dạng rãnh trượt khóa liên kết.

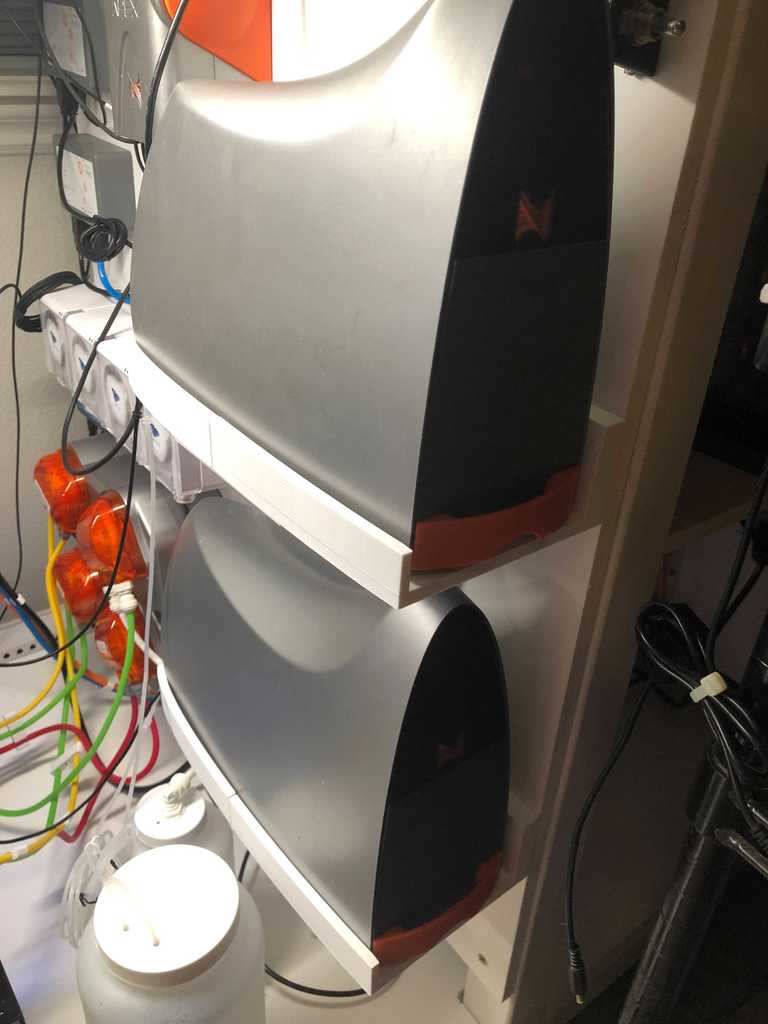

  • “gắn bên trái” nghĩa là khi bạn đứng nhìn vào hồ cá, bộ này sẽ được gắn ở bên trái của tấm vách/tường thẳng đứng, với mặt trước của Trident hướng ra phía bạn. Hình minh hoạ đi kèm là kiểu “gắn bên trái”.
  • In cả hai file này:
    • rear_left.stl
    • front_left.stl
• Gắn bên phải (1 mảnh)
  • Nếu máy in của bạn in được khổ 312mm x 150mm, bạn có thể bỏ qua thiết kế 2 mảnh và dùng file .stl này. Mình in loại này trên Voron 2.4 350mm.
  • “gắn bên phải” nghĩa là khi bạn đứng nhìn vào hồ cá, bộ này sẽ được gắn ở bên phải của tấm vách/tường thẳng đứng, với mặt trước của Trident hướng ra phía bạn.
  • In 1 file này:
    • unified_right.stl
• Gắn bên trái (1 mảnh)
  • Nếu máy in của bạn in được khổ 312mm x 150mm, bạn có thể bỏ qua thiết kế 2 mảnh và dùng file .stl này. Mình in loại này trên Voron 2.4 350mm.
  • “gắn bên trái” nghĩa là khi bạn đứng nhìn vào hồ cá, bộ này sẽ được gắn ở bên trái của tấm vách/tường thẳng đứng, với mặt trước của Trident hướng ra phía bạn. Hình minh hoạ đi kèm là kiểu “gắn bên trái”.
  • In 1 file này:
    • unified_left.stl
• Chống đỡ (tuỳ chọn)
  • Lúc mới làm kệ này, mình hơi lo bị tách lớp (layer split) khiến kệ rớt Trident. Nếu in ABS và độ bám lớp (layer adhesion) tốt thì có thể không cần, nhưng thêm vào sẽ yên tâm hơn.
  • Cách mình dùng là bắt phần chống đỡ trước, rồi đặt mảnh (hoặc các mảnh) phía trên lên, đánh dấu vị trí lỗ bắt vít, rồi bắt vít cố định hết. Mình không dán keo phần trên vào phần chống đỡ vì nó chỉ như “phương án dự phòng” để đỡ trọng lượng của Trident.
  • In 1 file này, dùng cho cả phiên bản gắn trái hoặc gắn phải.
    • support.stl

mẹo in:

• Mấy chi tiết này to và phẳng, nên độ bám lớp và nhiệt độ buồng in (tuỳ loại filament) rất quan trọng để tránh cong vênh (warping).
• Độ bám lớp là yếu tố quan trọng tiếp theo. Dùng filament khô, in đúng nhiệt, tinh chỉnh extrusion cho chuẩn (hoặc cho over-extrude nhẹ vì kích thước chính xác không quá quan trọng ở đây).
• PETG có lẽ dễ in nhất, ABS vẫn là lựa chọn mình thích nhất khi mọi thứ đã canh chỉnh “chuẩn bài”.
