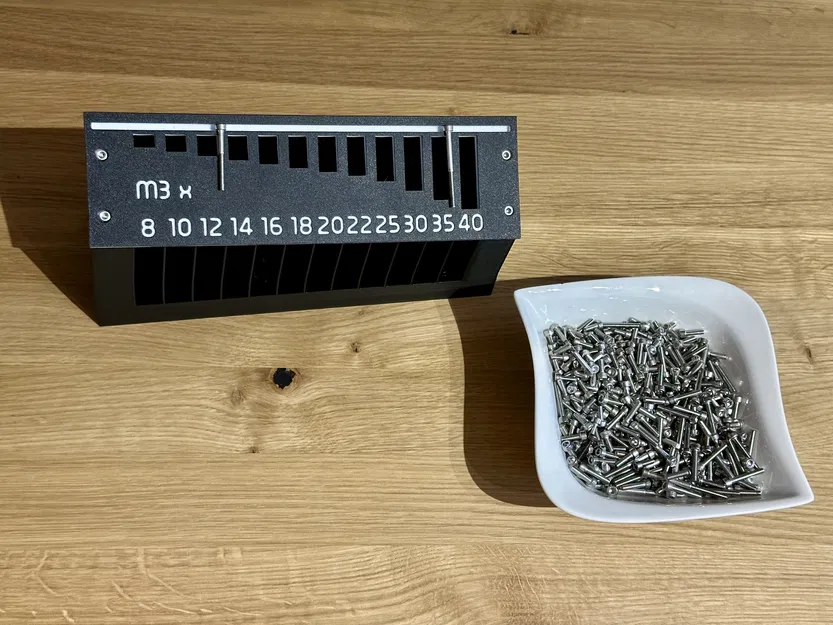

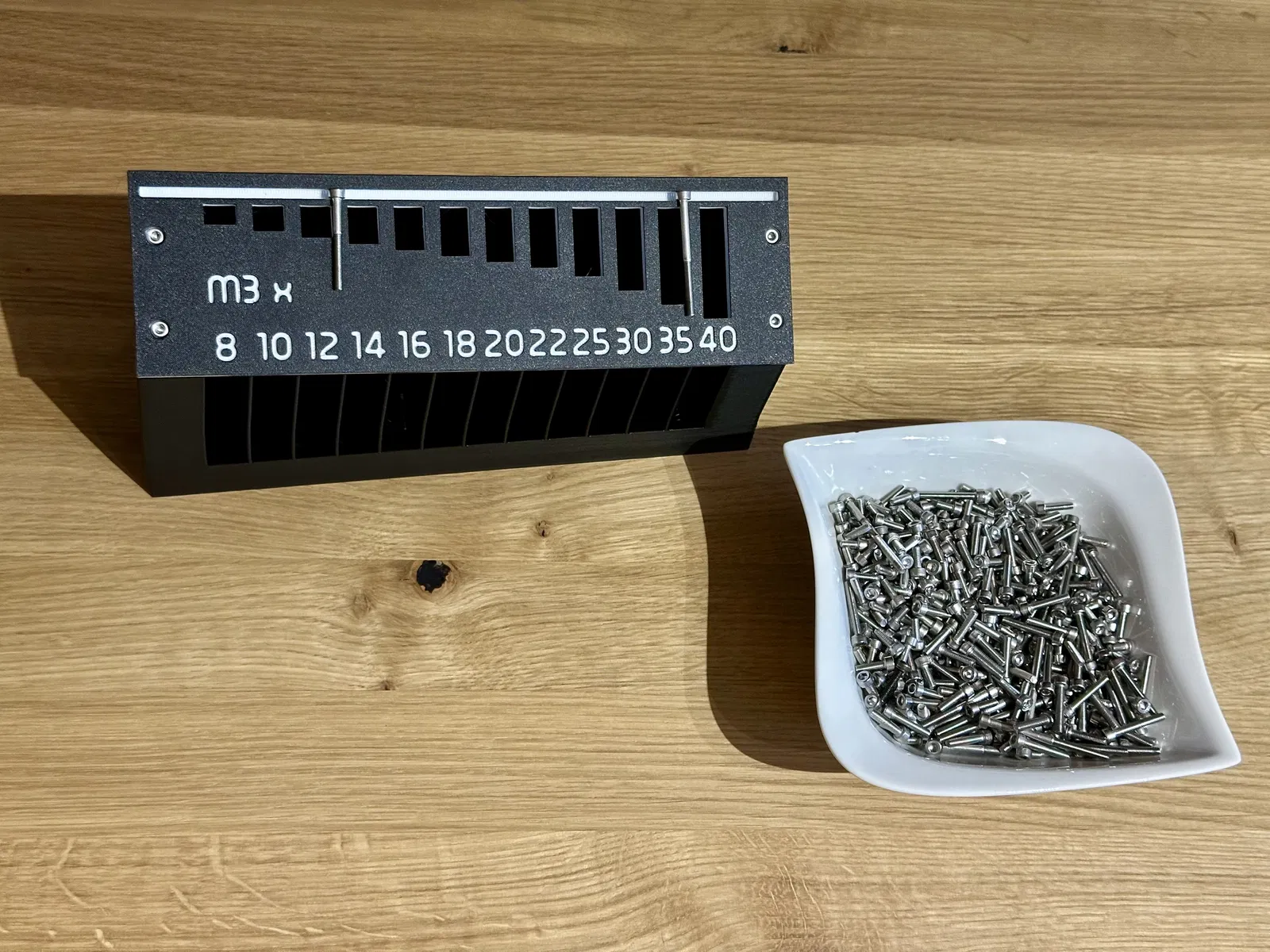

Bộ phân loại ốc M3 (8–40mm)

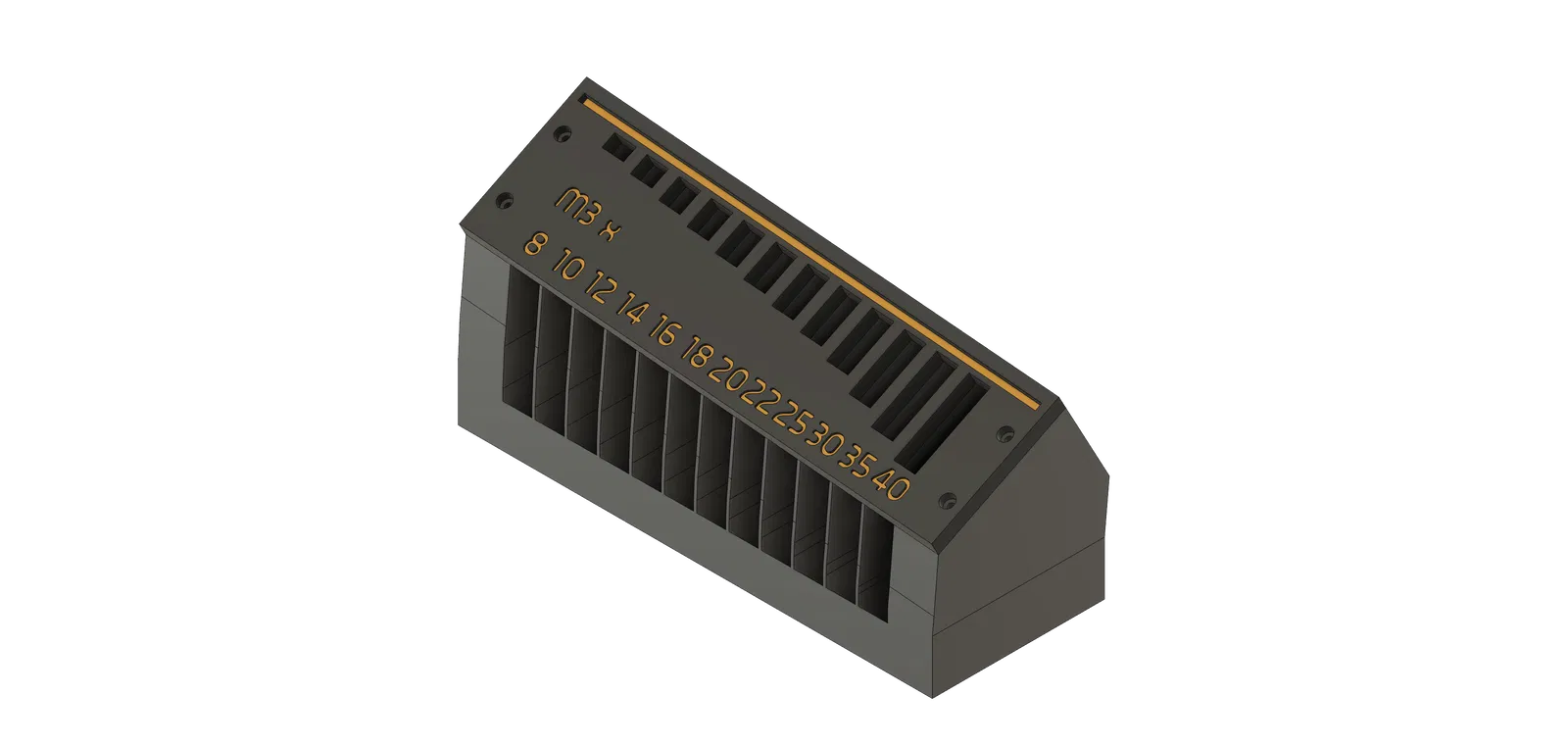

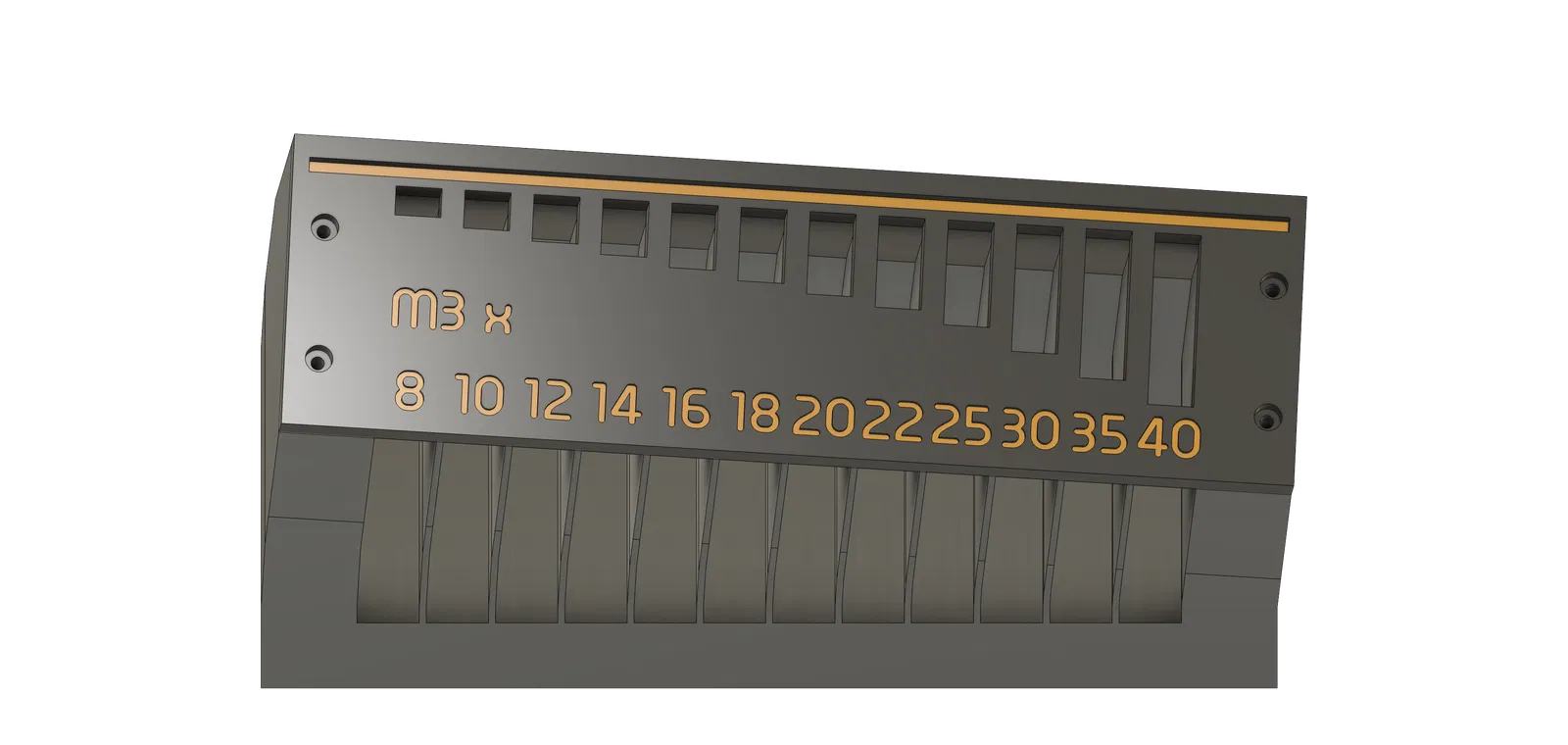

Bộ phân loại ốc M3 cho ốc M3 từ 8mm đến 40mm.

Mình rất thích ý tưởng của mẫu nổi bật M3 sorter, nhưng nó không hoạt động đủ tốt với bộ ốc của mình, vì thiếu nhiều size mình hay dùng, và góc thiết kế có vẻ không ổn định lúc được lúc không. Ốc M3x6 thì mình dùng trên đó không chạy được chút nào, không rõ vì sao—có thể do loại ốc M3 mình hay dùng. Mình cũng muốn hướng cấp ốc đi từ trái sang phải.

Vậy nên mình thử tự làm một bộ phân loại M3 của riêng mình để có đủ các size dùng nhiều nhất, và làm hộp chứa lớn hơn cho lượng ốc mình muốn dùng.

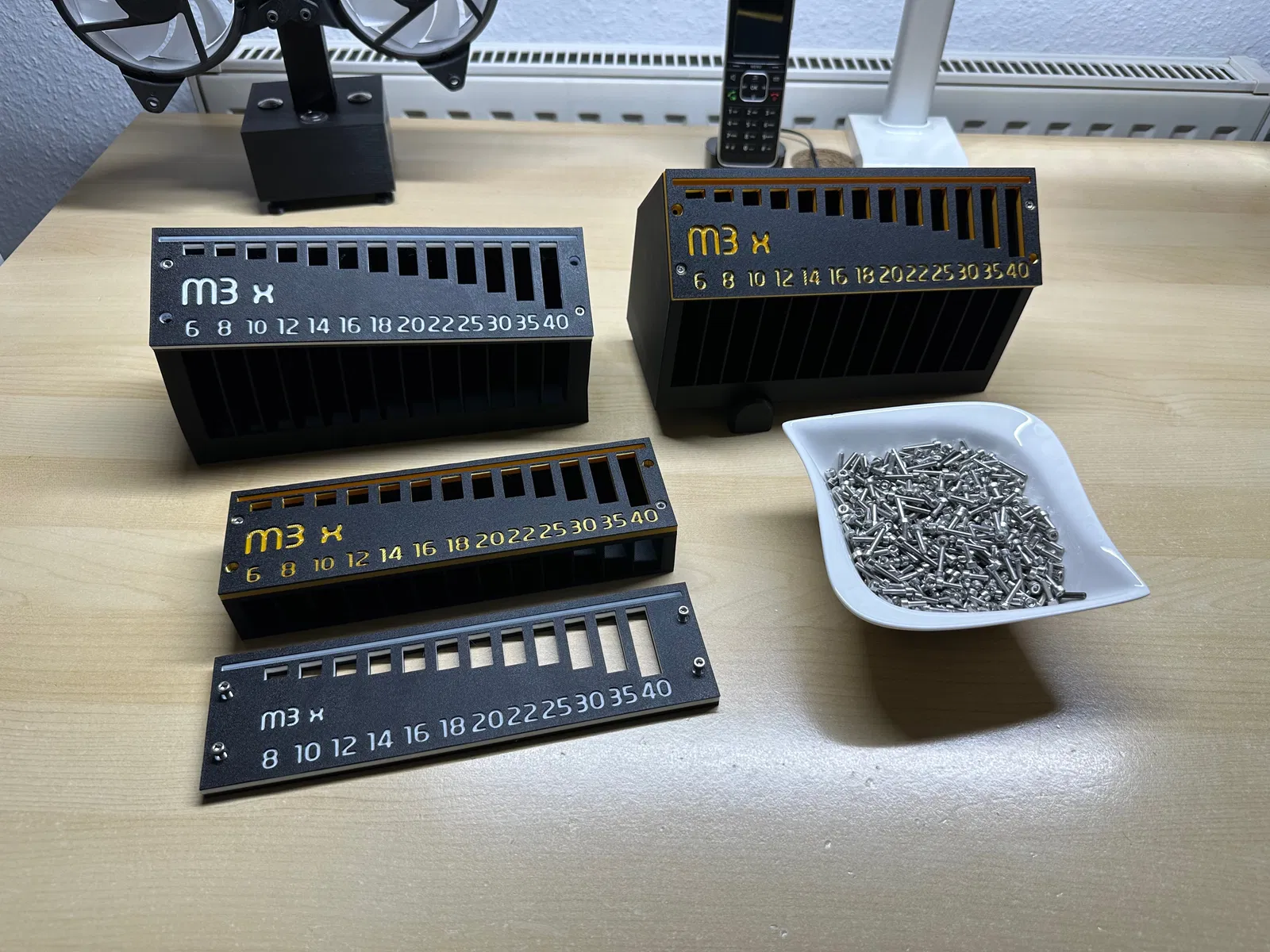

Mình nghĩ đã làm tới 8 bản prototype khác nhau cho tới kết quả hiện tại để cố làm cho M3x6 chạy ổn, nhưng vẫn không thành công. Vì vậy mình bỏ M3x6 ra khỏi phiên bản đầu tiên này. Mình đã thử các loại ốc này với giải pháp hiện tại trong một khoảng thời gian đủ dài và thấy đây là phương án đáng tin cậy nhất tính tới giờ.

Phần nắp trên dự kiến sẽ được thay bằng một nắp dùng cho ốc M4 và có thể cả M5 nữa.

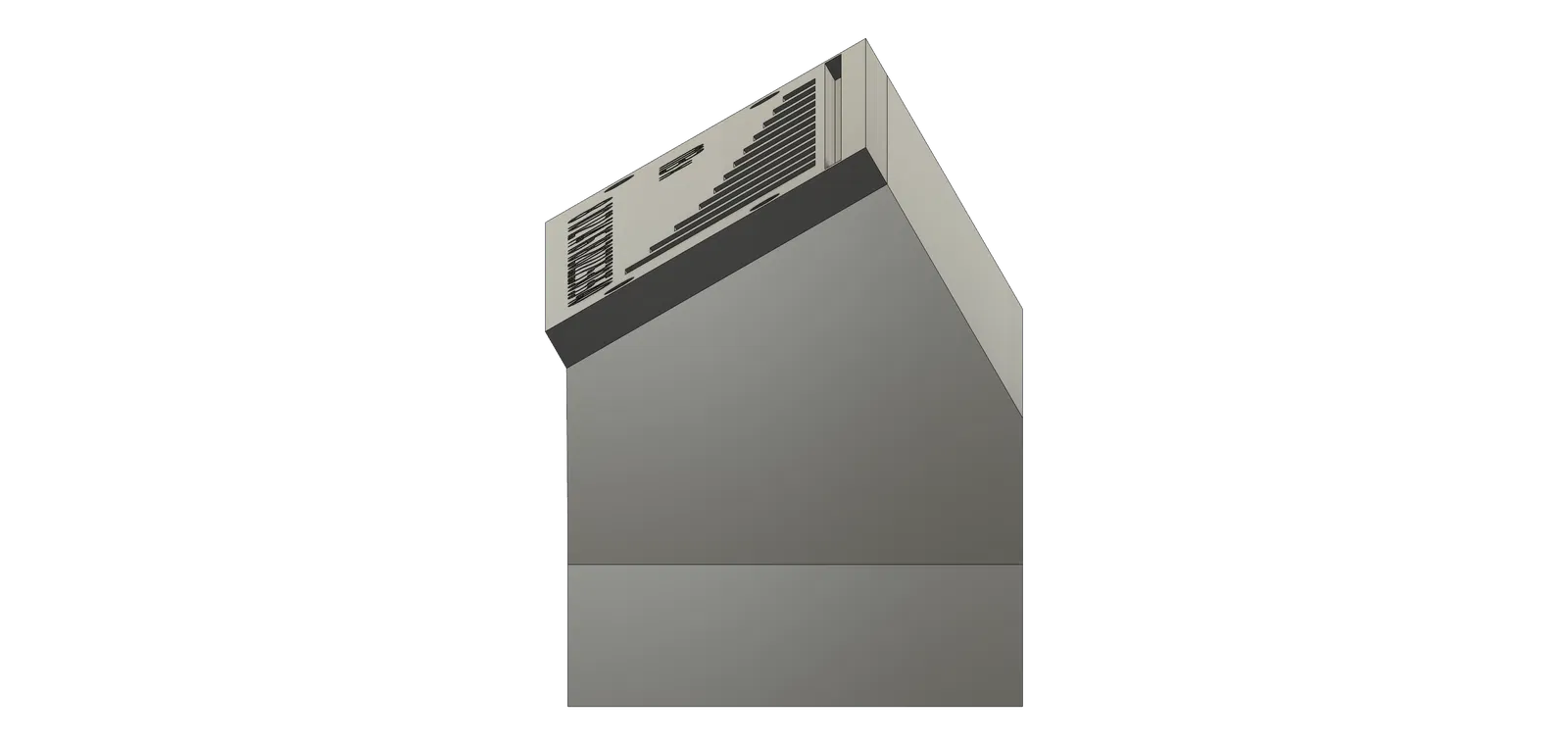

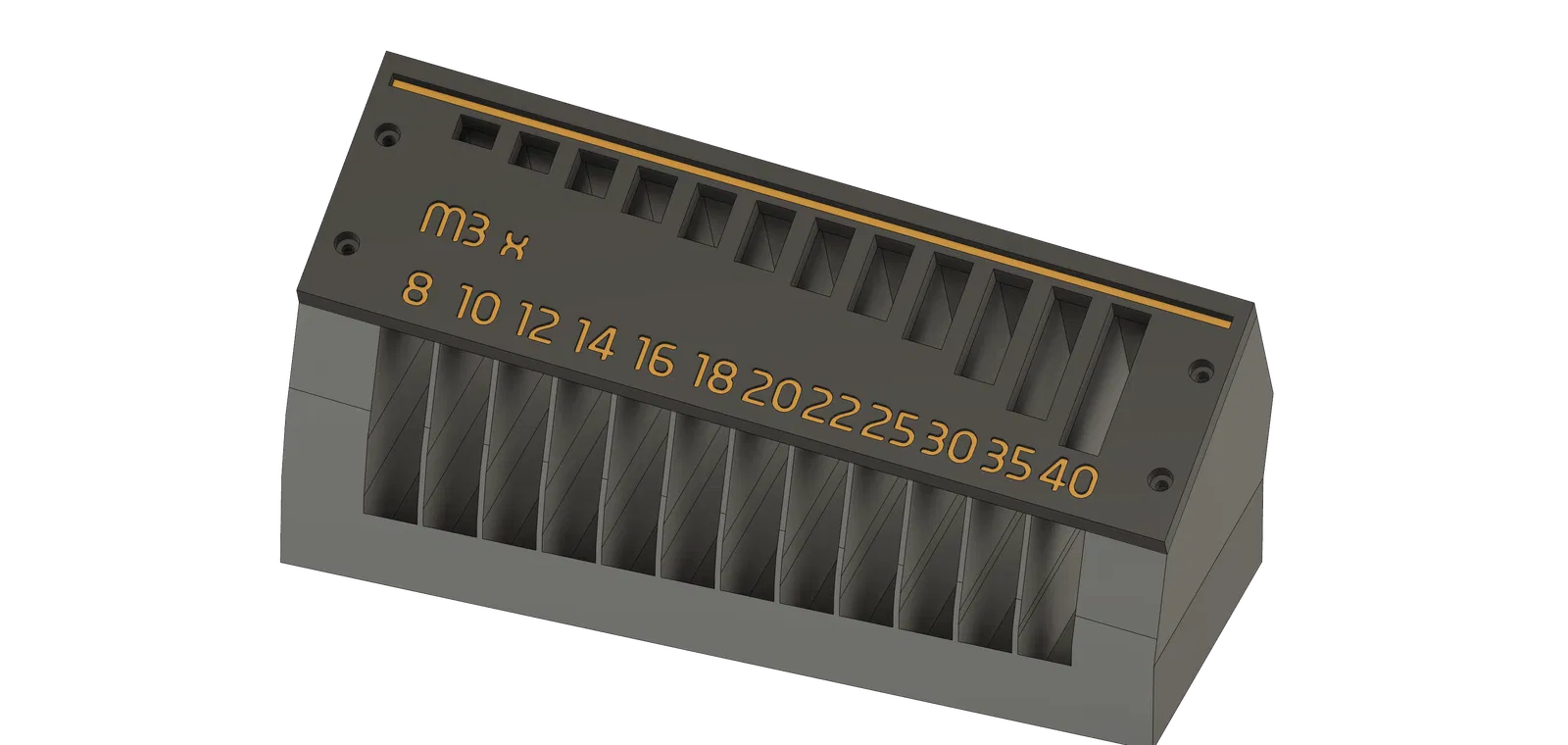

Hộp mới lớn hơn nhiều và chứa được nhiều ốc hơn. Quan trọng nhất với mình là nó có 2 góc nghiêng để ốc lăn trong rãnh tốt hơn và rơi vào đúng lỗ như mong muốn.

Ý tưởng phía sau dự án này còn để phục vụ một kế hoạch khác: nếu có thêm thời gian, mình muốn làm hệ thống cấp ốc hoàn toàn tự động, để bạn chỉ cần đổ ốc vào một cái phễu rồi phần còn lại tự chạy… Nhưng chắc chắn còn phải nghĩ thêm và tốn thời gian nữa… ;-)

Linh kiện cần có:

• 4x M3x10

Hướng dẫn in:

• Profile 0.2 speed
• Bật Brim để tránh cong vênh
• Không cần support
• Dùng textured sheet

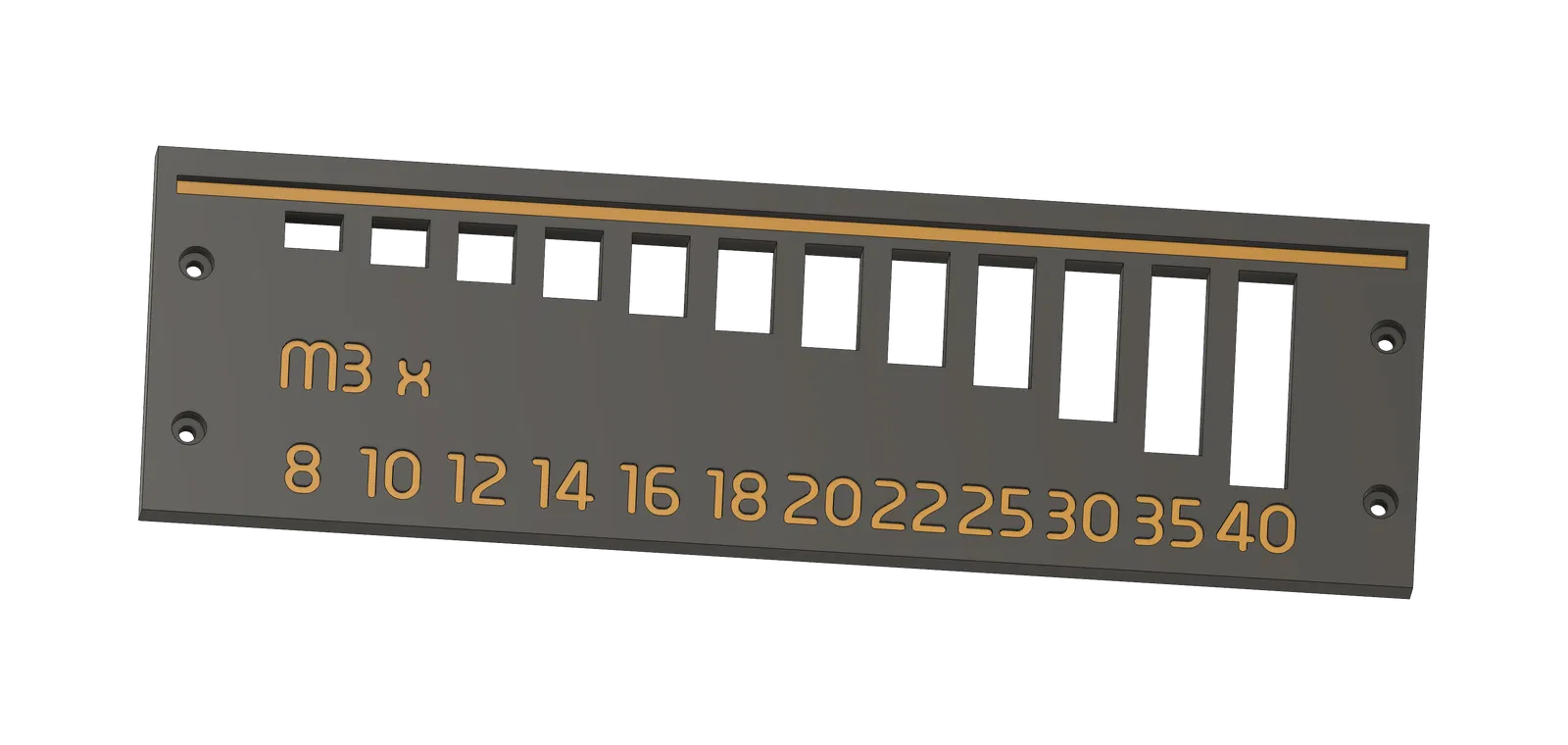

• Phần top in với 2 lần đổi màu tại 1mm và 4.8mm

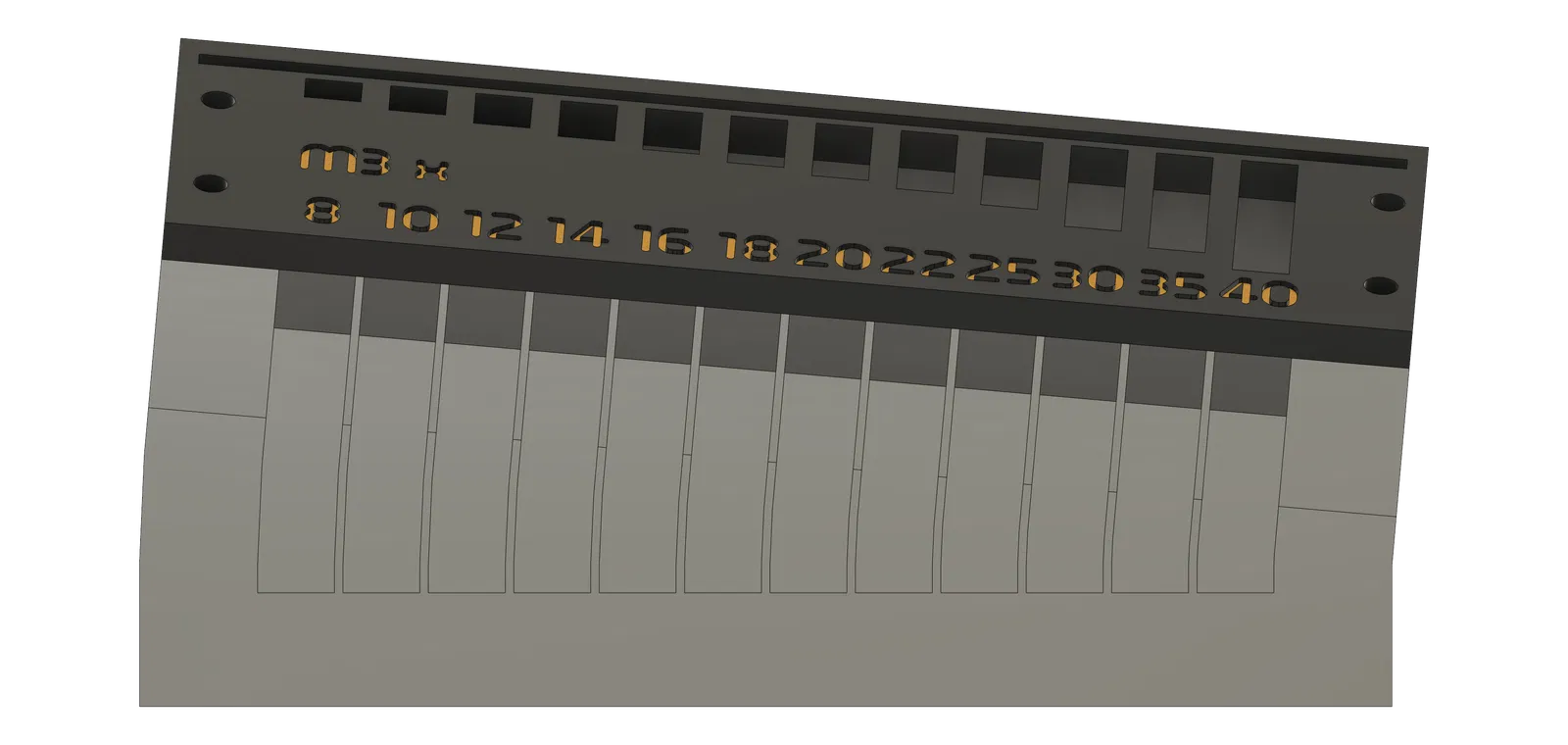

• Phần top được in úp xuống, tức là cho mặt chữ áp xuống bed để đảm bảo bề mặt phẳng, giúp ốc lăn mượt và trơn tru.


Chúc bạn in vui vẻ =)
