ERCF JailBird modular filiment buffer – Buffer filament modular JailBird cho ERCF/MMU

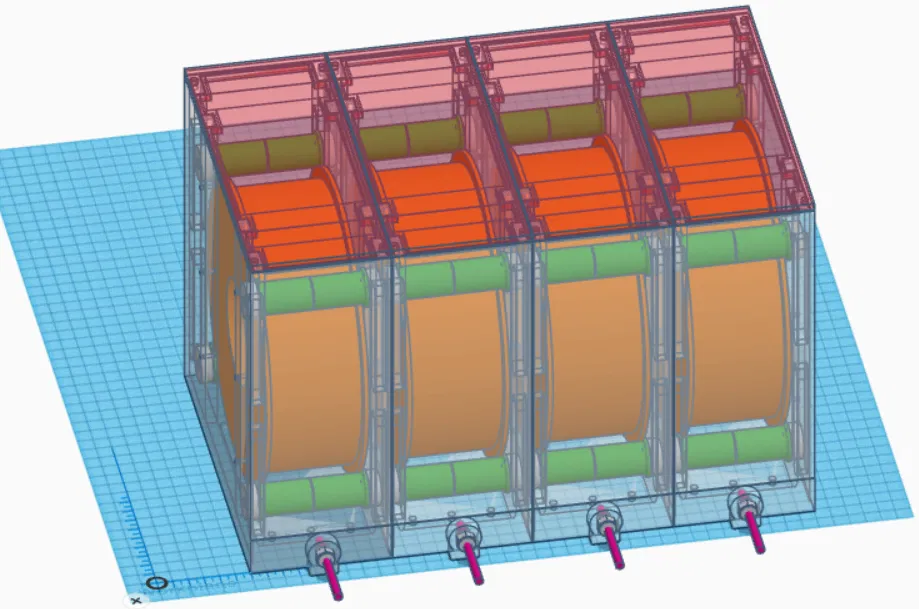

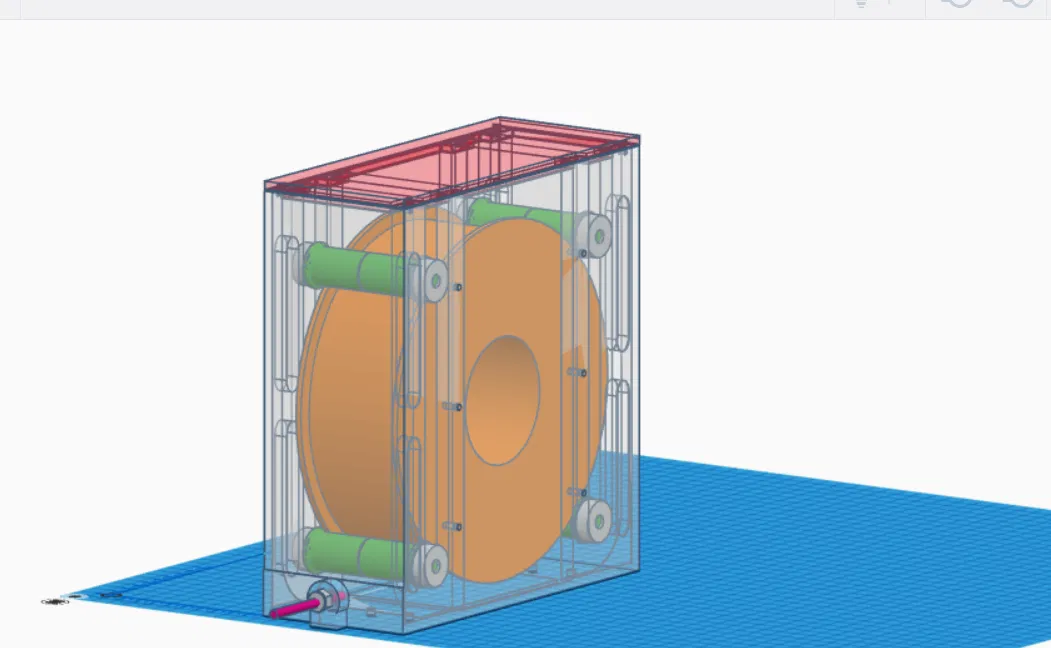

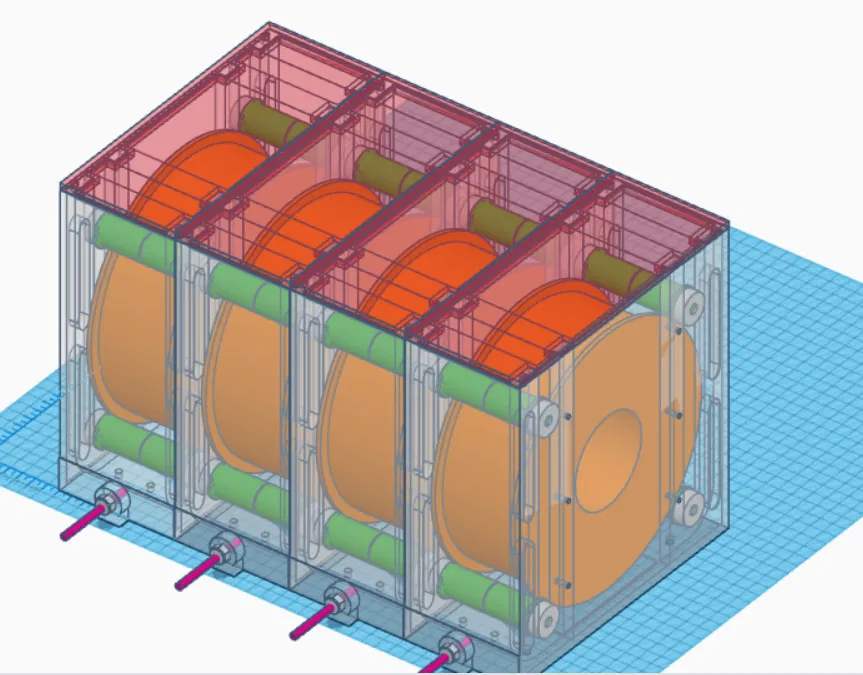

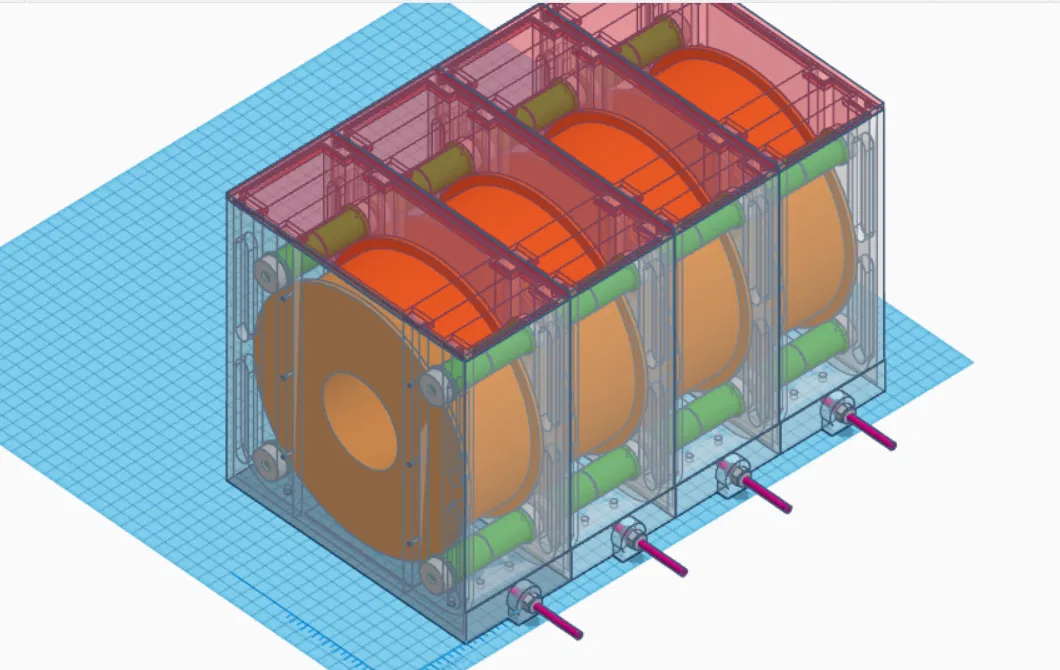

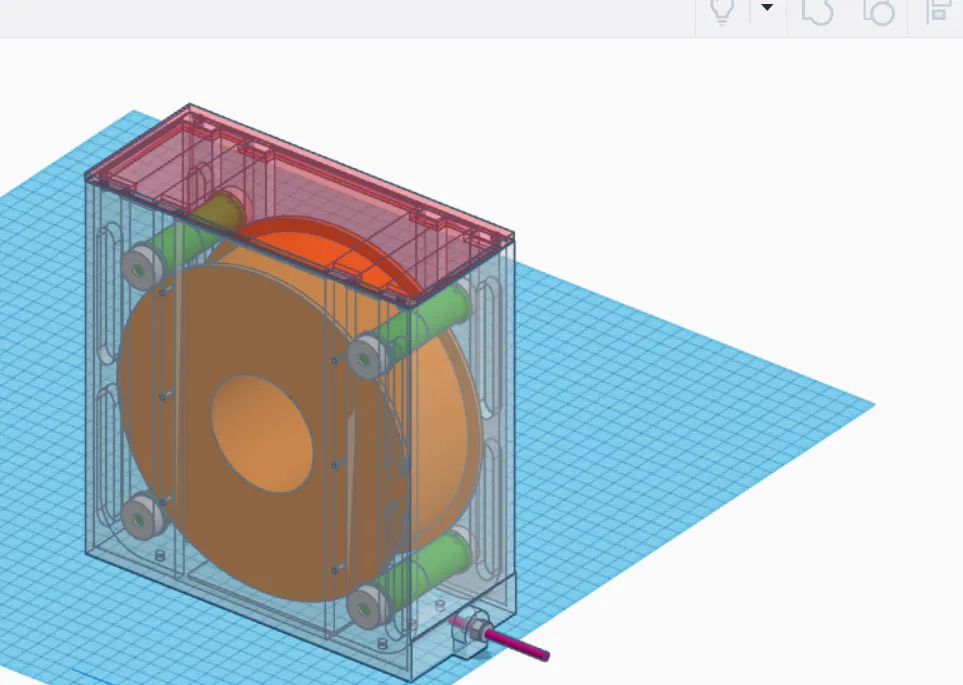

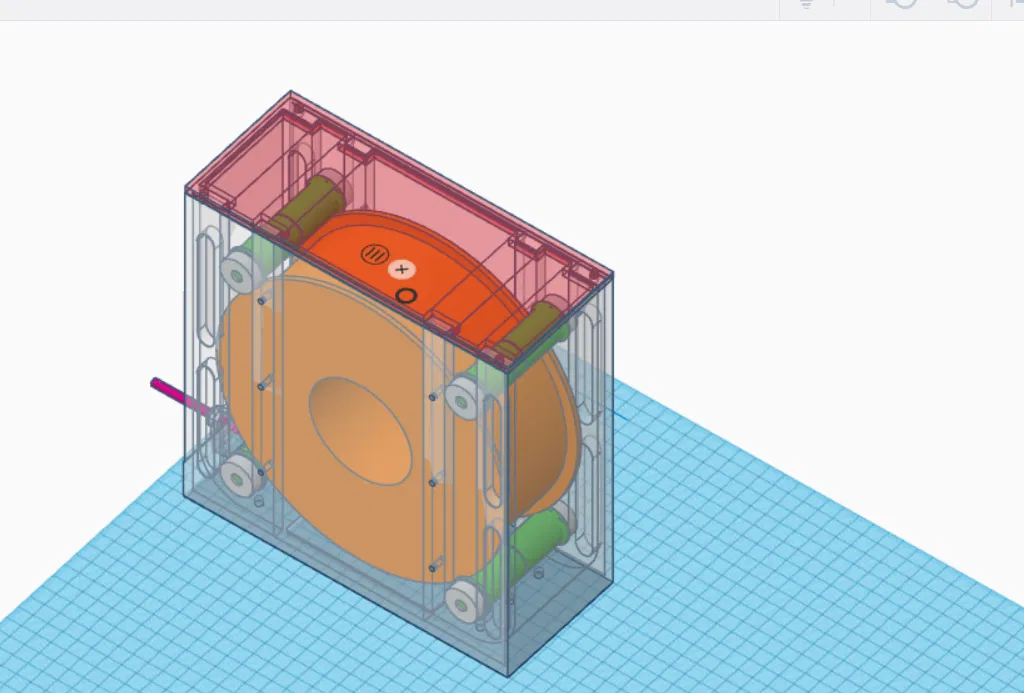

Đây là hệ thống buffer filament modular JailBird của mình.

Nó là dạng modular nên có thể mở rộng gần như vô hạn, thiết kế để dùng với mọi hệ ercf, mmu & tradrack cũng như máy in stock. Đây là bản v1 của mình và vẫn đang tiếp tục hoàn thiện, nhưng hiện tại chạy rất ổn.

Khi filament retract thì nó cần chỗ để “chui” về. Hệ này sẽ cho filament retract vòng quanh chính cuộn spool của nó mà không bị rối hay bị kẹt/snag, và dễ quản lý hơn nhiều so với ercf cottontail.

Linh kiện cần cho mỗi module gồm: 1x đầu nối Bowden khí nén pc4-m10, 8x vòng bi 608zz, 6x ốc m4x12mm, 4x ê-cu knurl m3 (đường kính 4.5mm, dài 4–8mm), 6x m5 10mm (nếu gắn rail). Khuyến nghị dùng ngàm/gá 2020 rail nếu dùng hơn 4 module.

Tùy chọn: cần 8x nam châm 5mmx3mm cho nắp.

Ai có góp ý hay đề xuất gì cứ PM mình nha.

Đừng quên up hình thành phẩm của bạn, mình thích xem các bản in từ những thiết kế của tụi mình :-)
