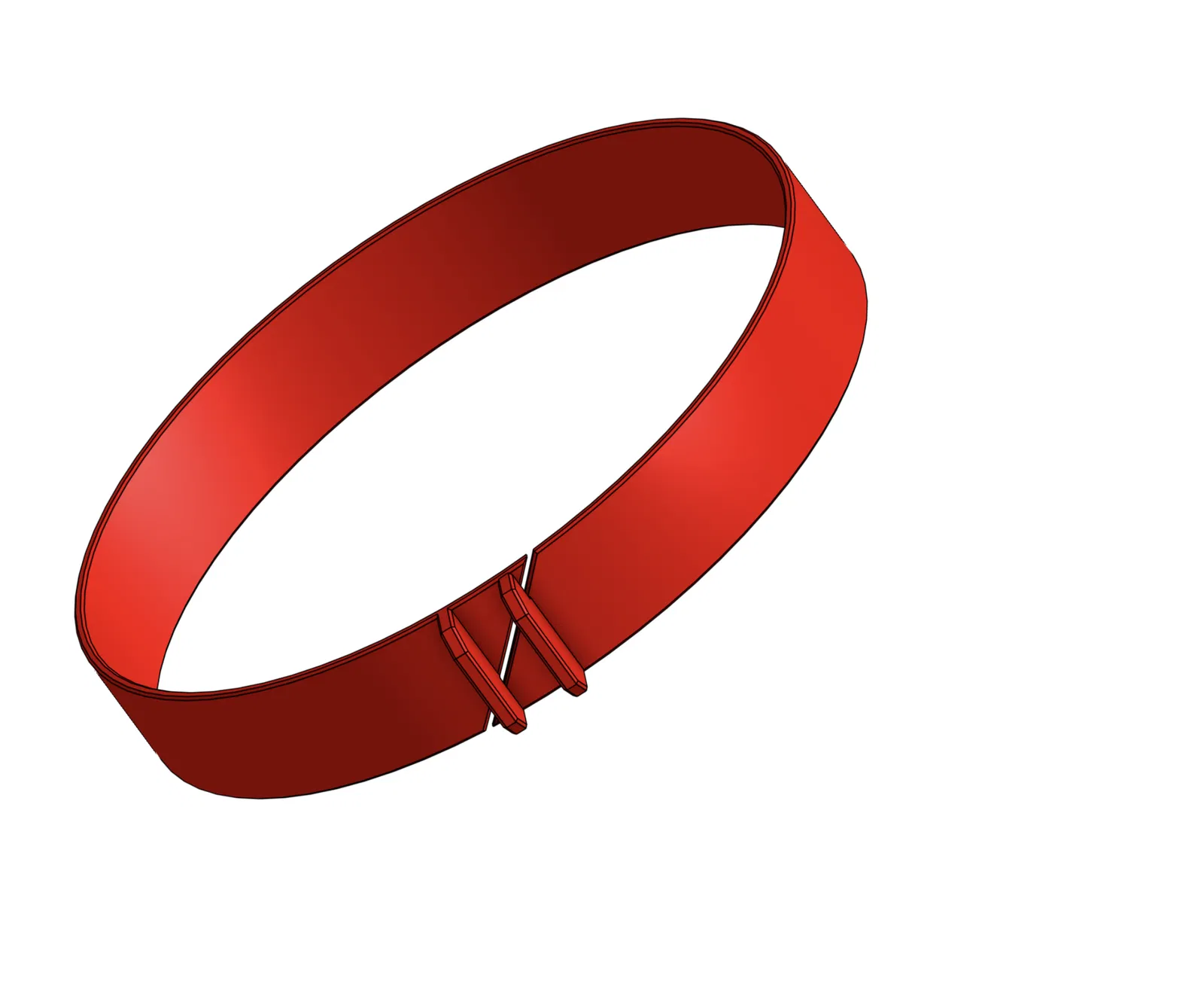

Cữ Canh Cắt Vuông Ống PVC – Parametric

Nếu bạn từng loay hoay cắt ống PVC mà đầu ống không ra được một mặt cắt thẳng, vuông góc, thì bạn cần món này!

Đúng là bạn có thể làm tương tự bằng một mảnh giấy hoặc thậm chí dây rút (cable tie), nhưng cái này giúp mọi thứ tự động và đơn giản hơn nhiều!

Link tải file Parametric có kèm theo để bạn tuỳ chỉnh đường kính theo nhu cầu, và mình cũng đã đưa sẵn 3 kích thước hay dùng nhất của mình.

CÁCH DÙNG

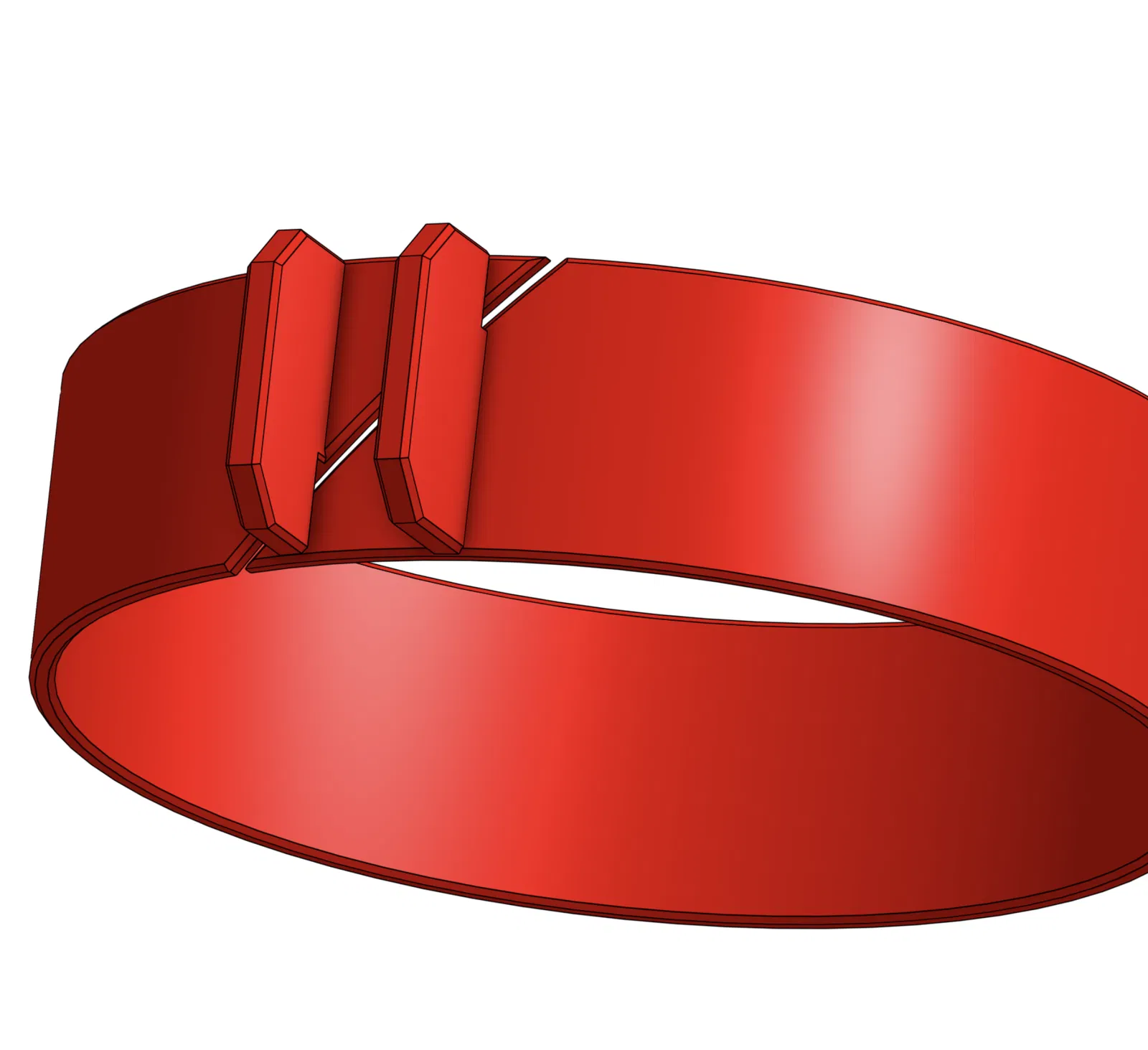

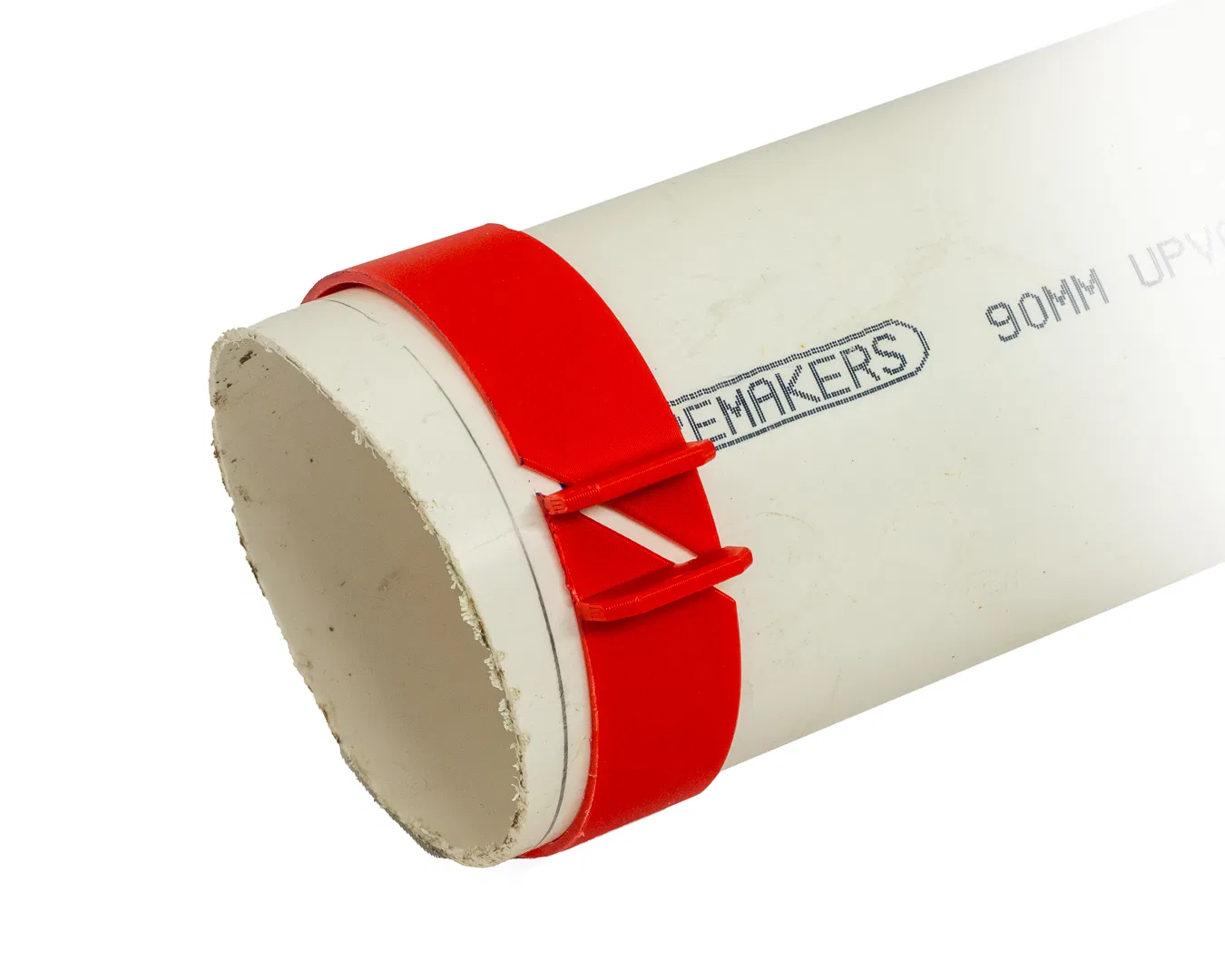

Chỉ cần trượt nó vào đầu ống, dùng một tay bóp giữ hai cái tab để kẹp cố định trong lúc bạn vạch dấu đường cắt, hoặc dùng nó làm cữ dẫn cho cưa rung (oscillating saw).

CÁCH IN

Bạn cứ dùng print settings quen thuộc. Mình in bằng PLA, nhưng PETG có thể bền hơn và “đàn hồi” hơn về lâu dài. Mình khuyên nên dùng brim (4mm) để đảm bảo bám bàn in.

TUỲ CHỈNH KÍCH THƯỚC RIÊNG

Bạn sẽ cần một tài khoản Onshape miễn phí. Chỉ việc tải về và làm theo hướng dẫn đơn giản trong phần download – Parametric SOURCE FILE INFORMATION

LƯU Ý – độ chính xác không cần quá khắt khe, nhưng tốt nhất bạn nên chọn đường kính nhỏ hơn đường kính ngoài (outside diameter) của ống cần đánh dấu vài mm. Mình thường lấy đường kính trong (inside diameter) làm tham chiếu. Kích thước “#Diameter” là đường kính trong của ống để chủ động nhỏ hơn một chút. Nếu bạn chỉ có đường kính ngoài, hãy trừ khoảng 4–5 mm khỏi con số “diameter” của bạn.
