P4GR - Vỏ tối giản cho module FakeTec Meshtastic

Đây là cái module Meshtastic nhỏ xíu, tiện, rẻ, kiểu EDC được luôn mà mình tìm bấy lâu nay, kể từ lúc mình dính vô mấy cái radio “nhỏ mà có võ” này cách đây 8 tháng. Mình cứ chờ hoài coi có ai làm ra (case của NextGen3D cũng gần đạt), nhưng cuối cùng mình quyết định tự làm luôn cho đúng ý.

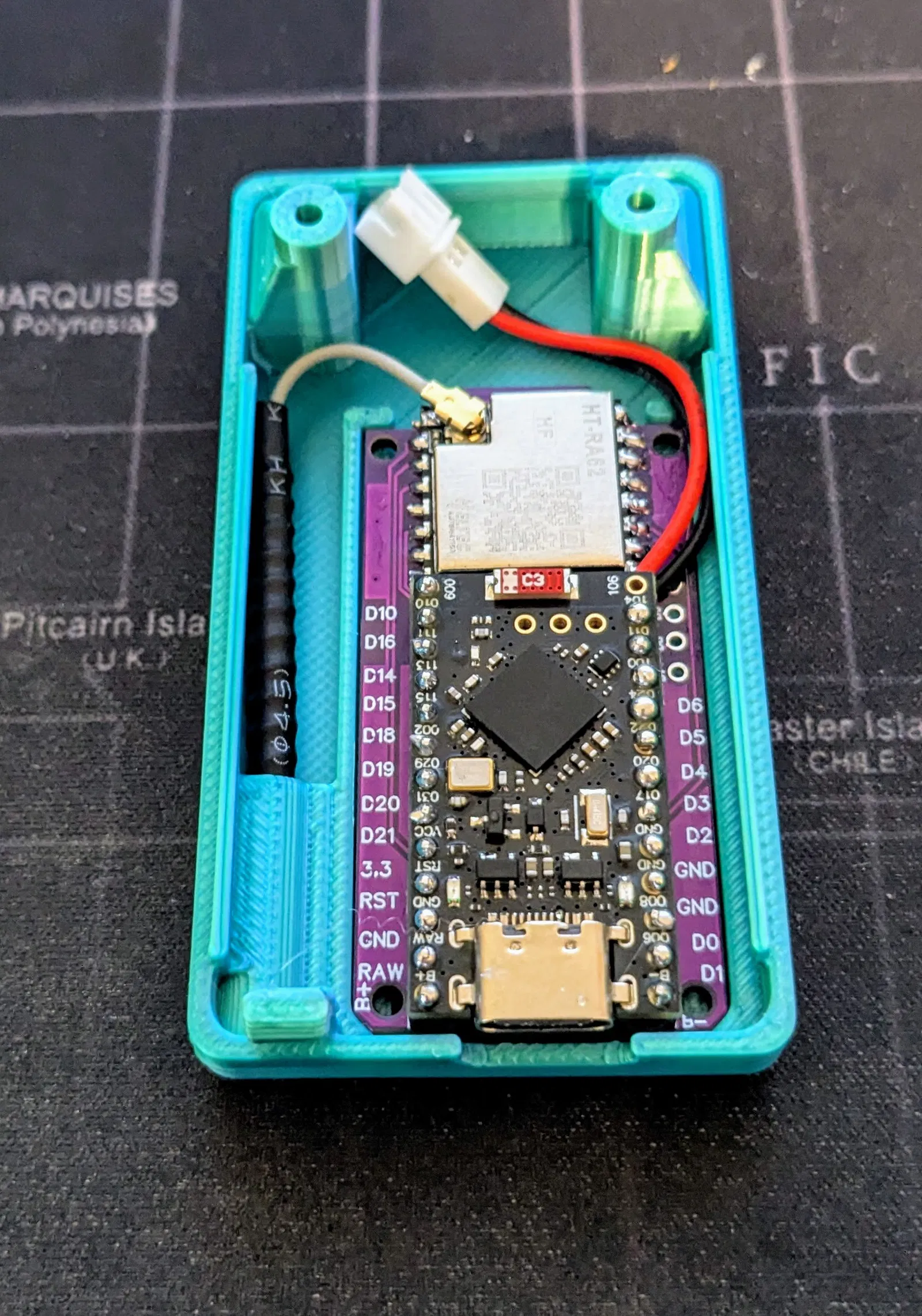

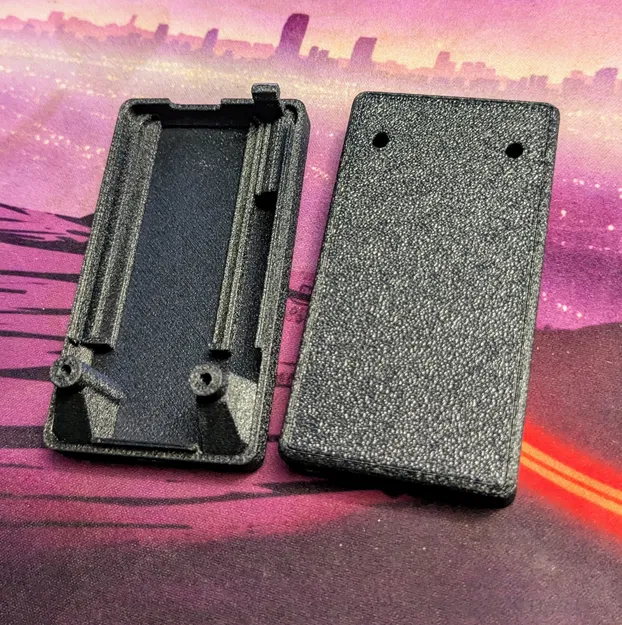

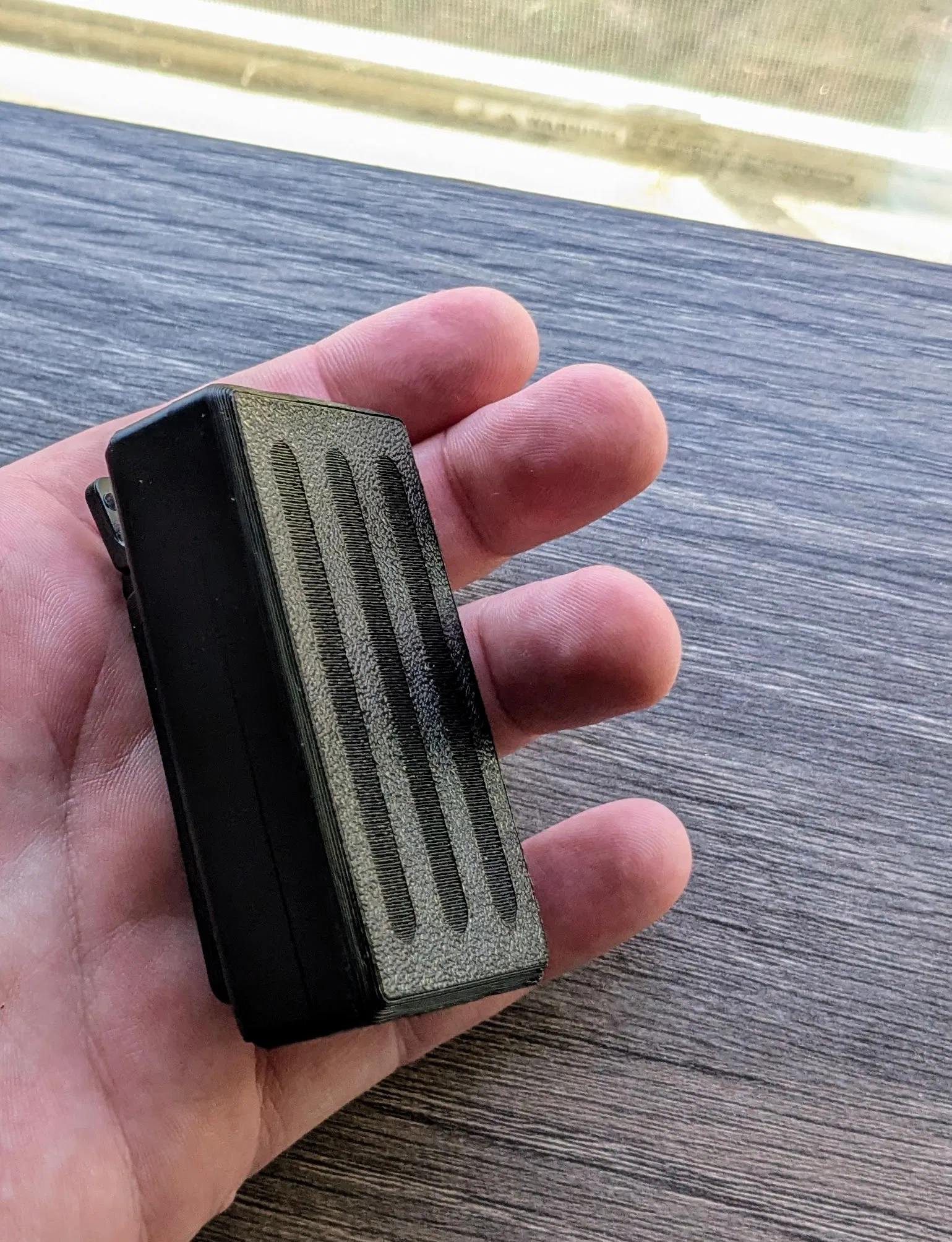

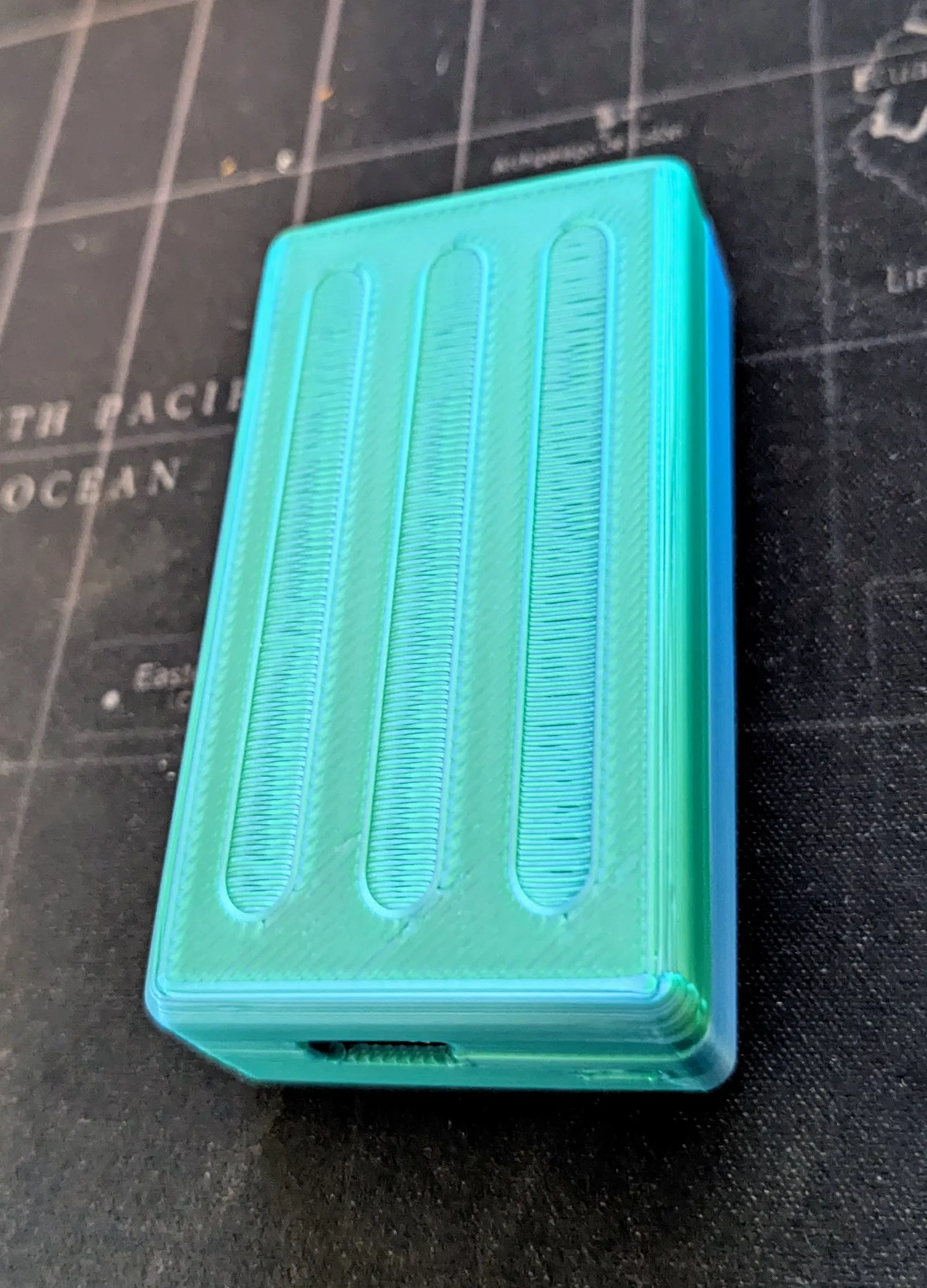

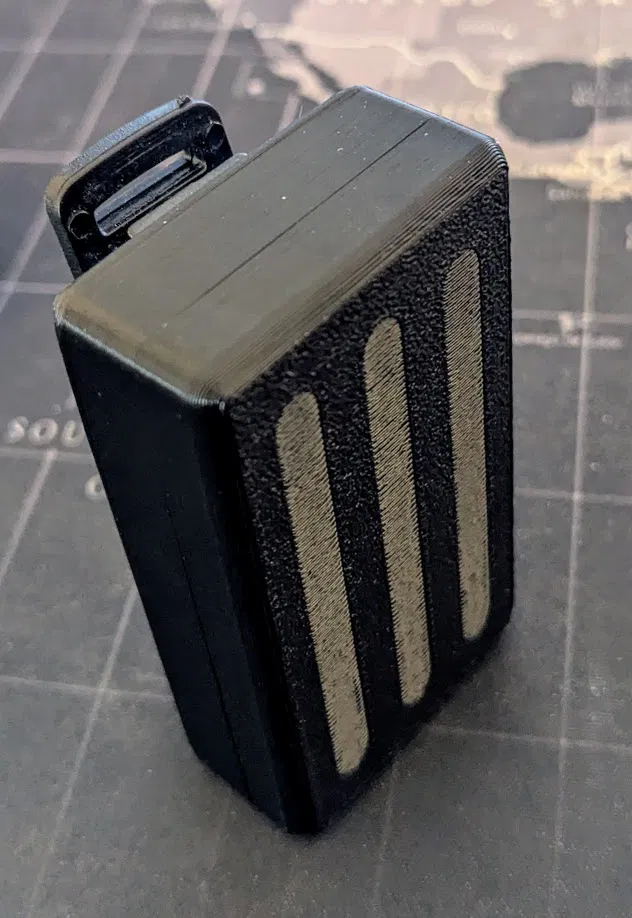

Thiết kế dựa trên FakeTec DIY meshtastic module (tự ráp tốn cỡ $10 tiền linh kiện), cái vỏ này chỉ 40x20x73mm (1.5x0.8x2.9in) và nặng đúng 2oz (56g) khi lắp hoàn chỉnh kèm belt clip Baofeng. Phần vỏ in chỉ gồm 2 mảnh clamshell, và cả hai mảnh có thể in với chỉ khoảng 16g filament trong chưa tới 45 phút trên một máy in ngon.

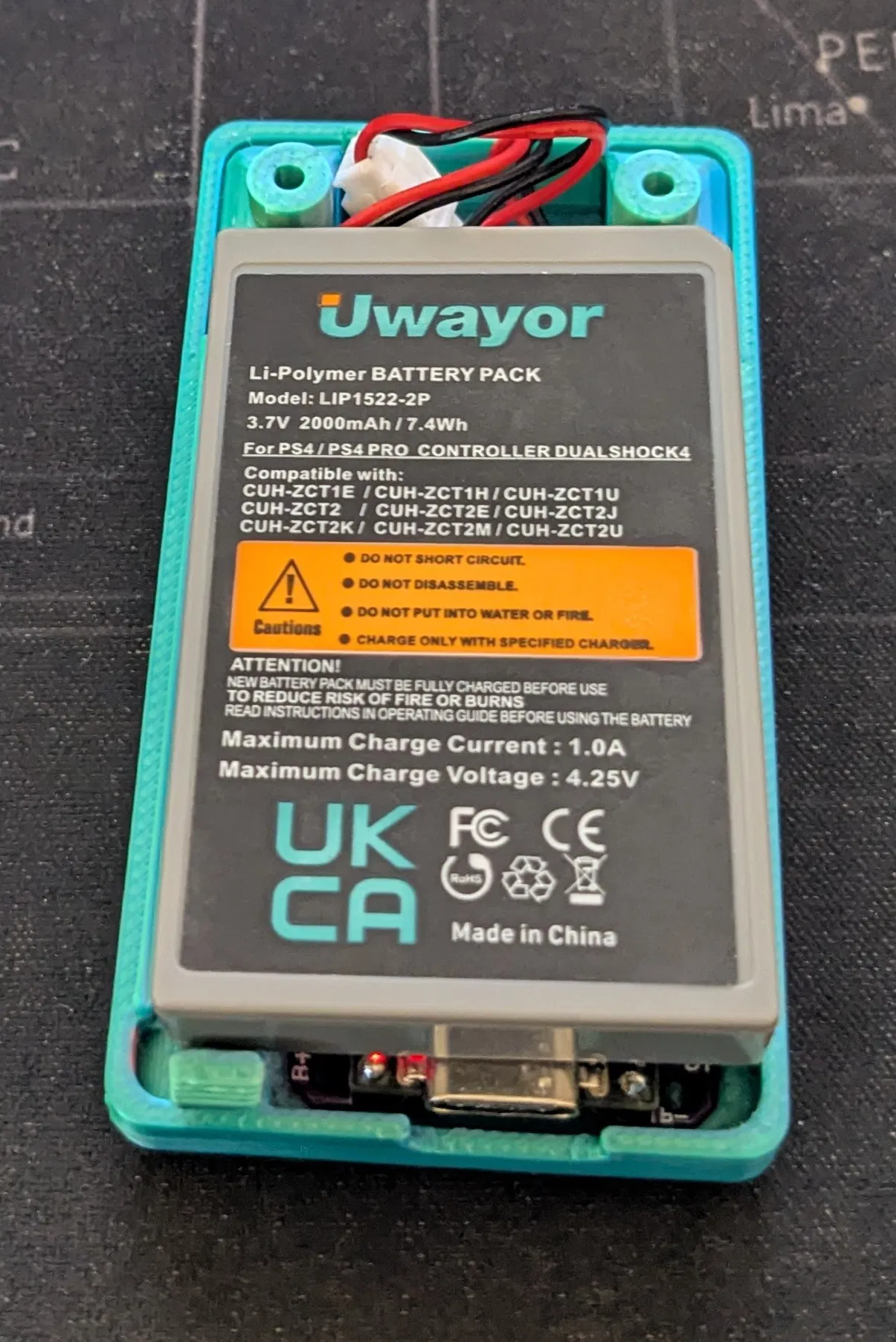

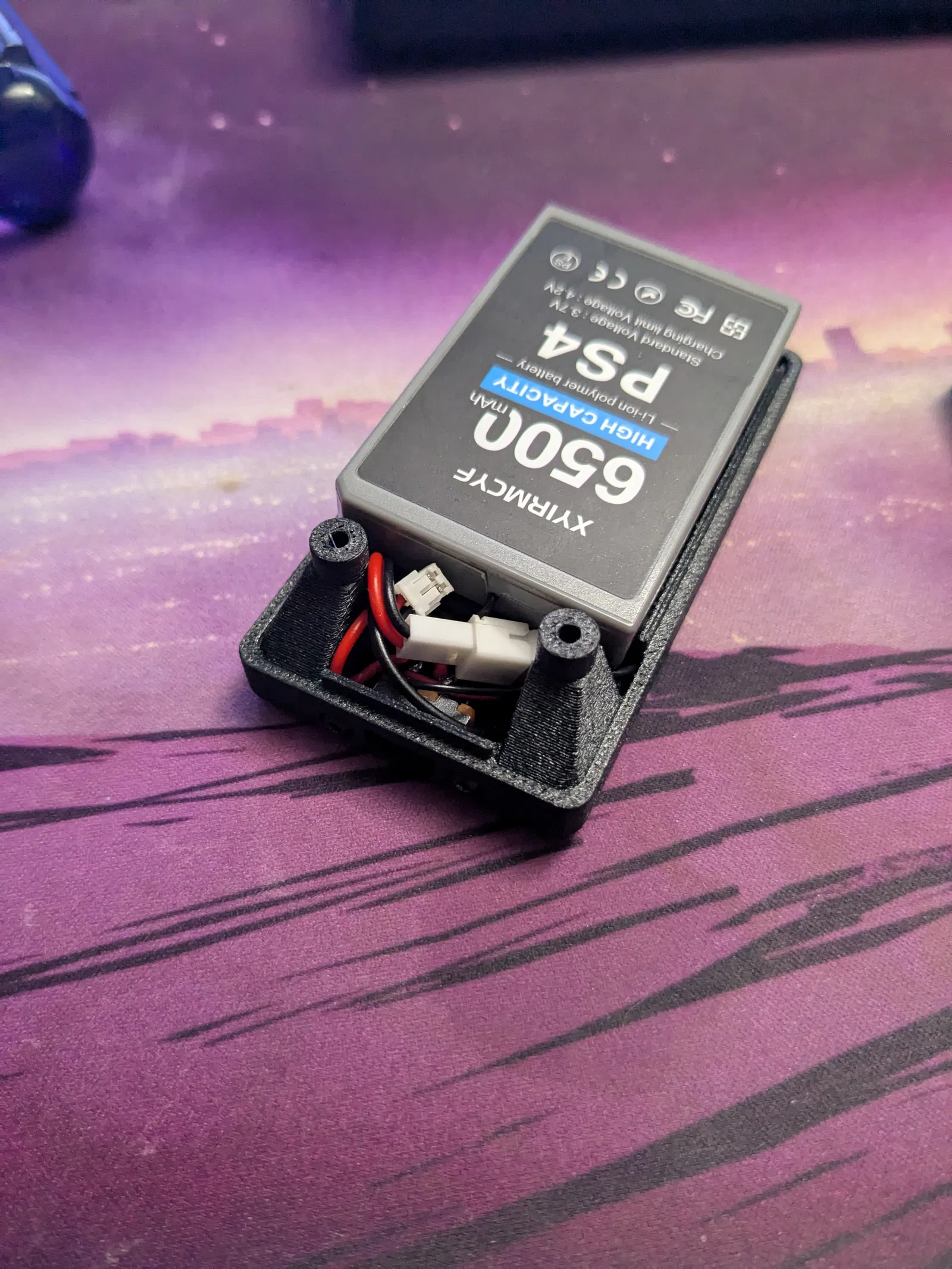

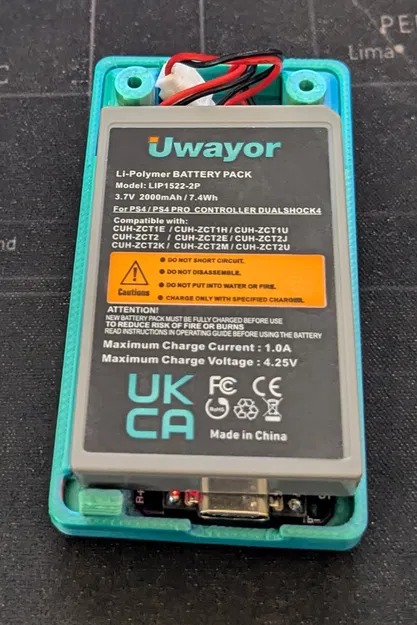

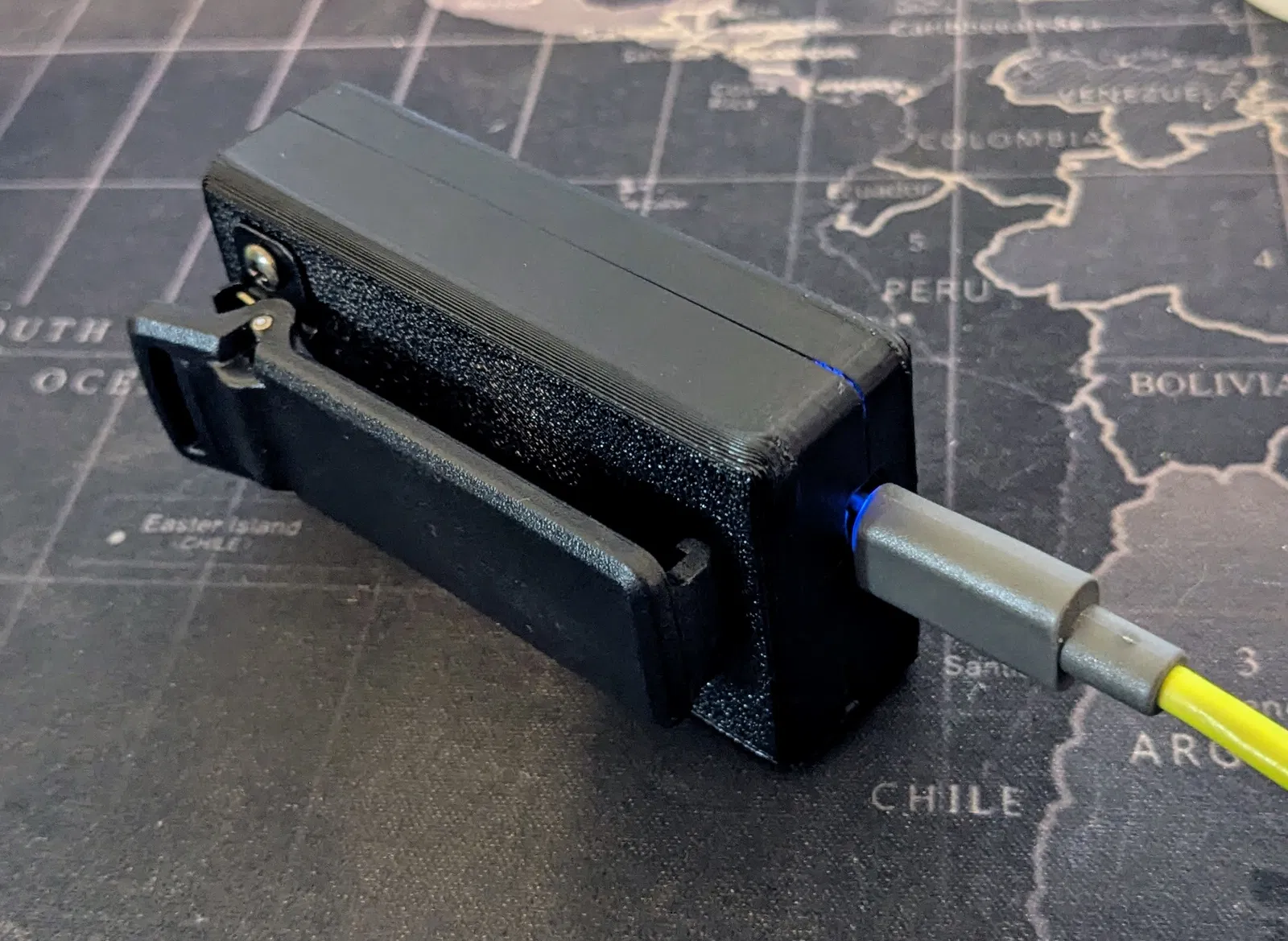

Không có màn hình, không có nút bấm, và cũng không chừa chỗ cho LED. Cố tình làm tối giản hết mức. Bạn có thể chọn gắn power switch hoặc không. Thiết kế dùng antenna LoRa pigtail gắn trong và pin tay cầm PS4 (dùng với FakeTec được khoảng ~3 ngày). Kẹp lên thắt lưng như cái máy nhắn tin (pager) rồi giả bộ quay về thập niên 90.

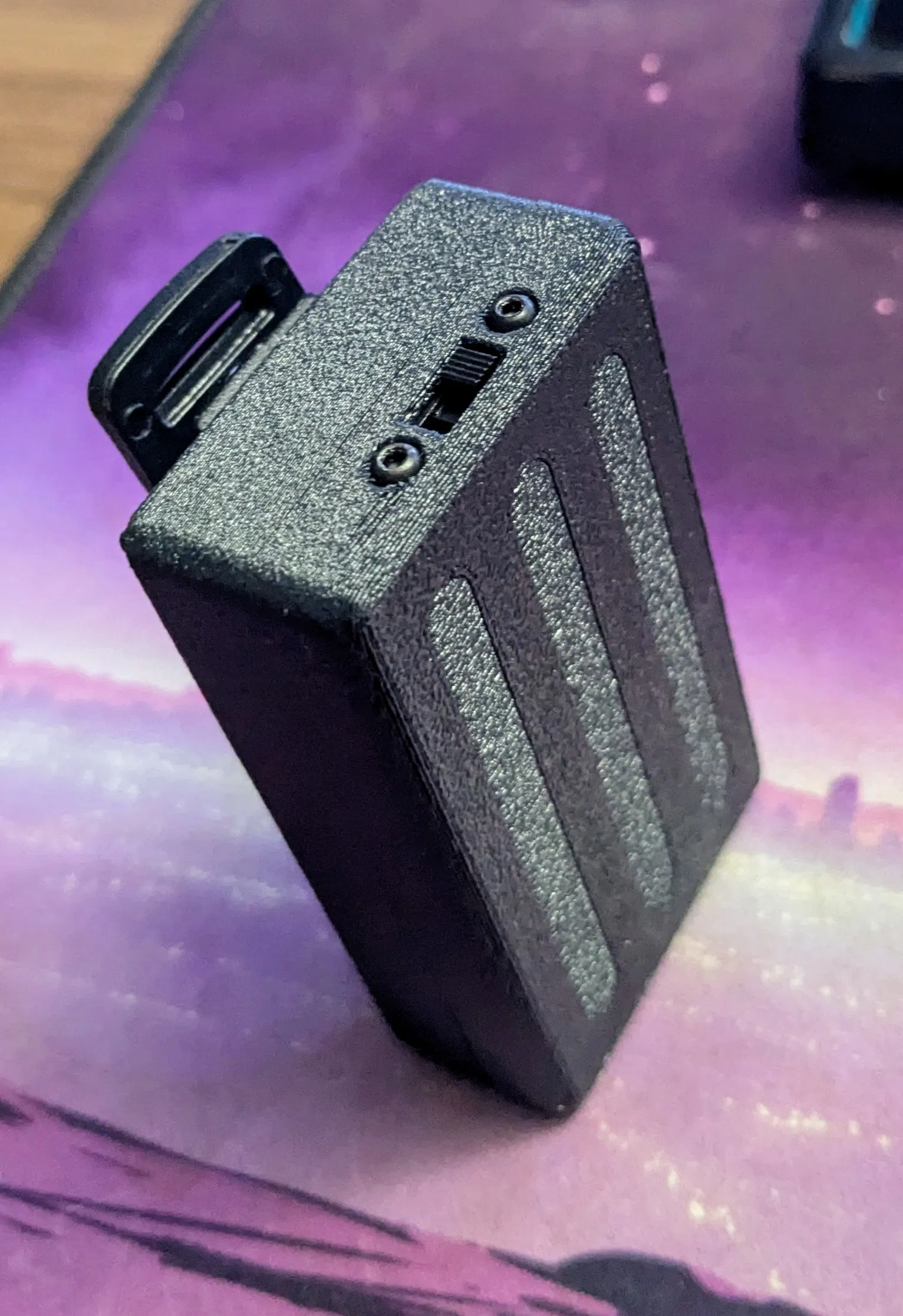

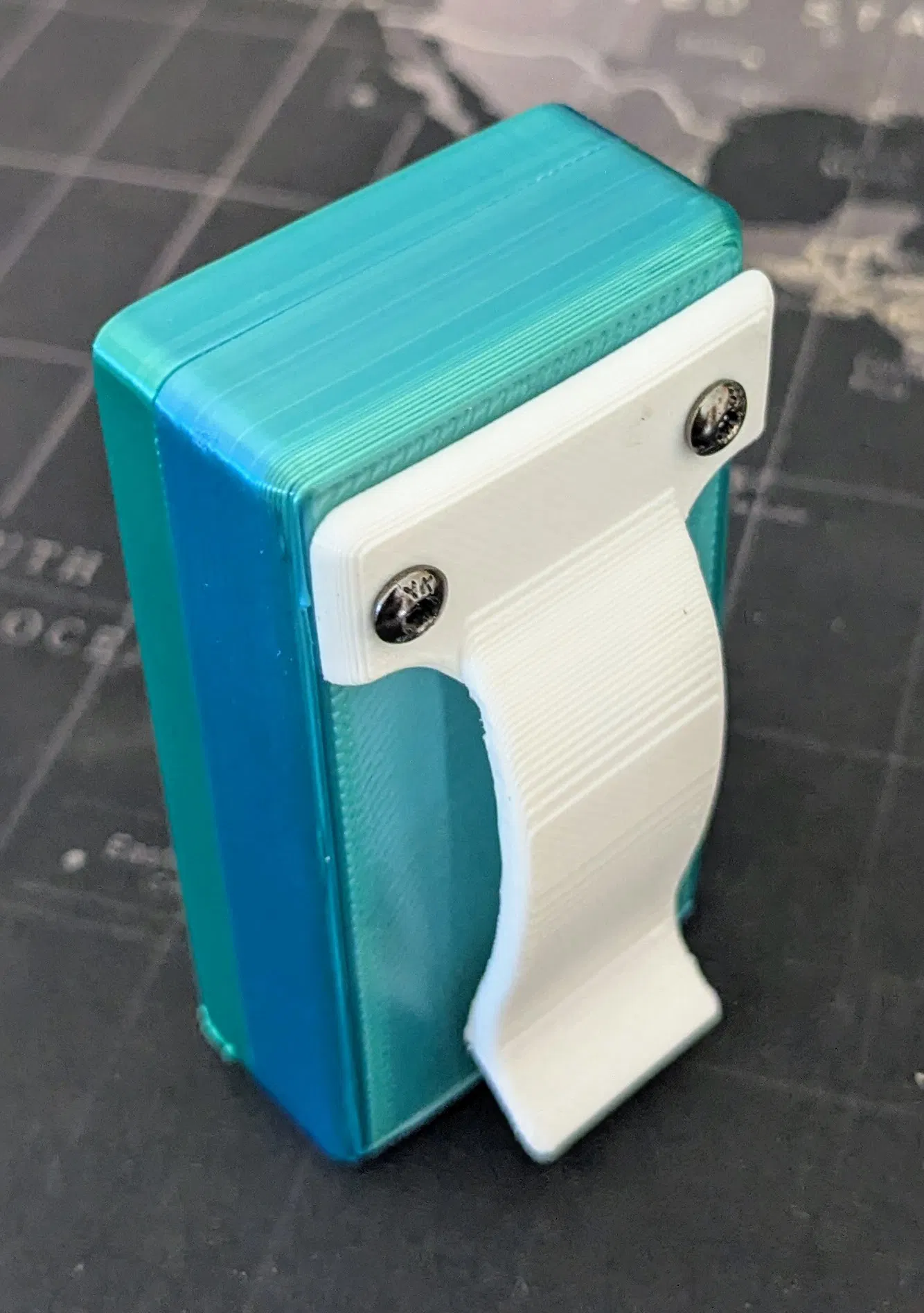

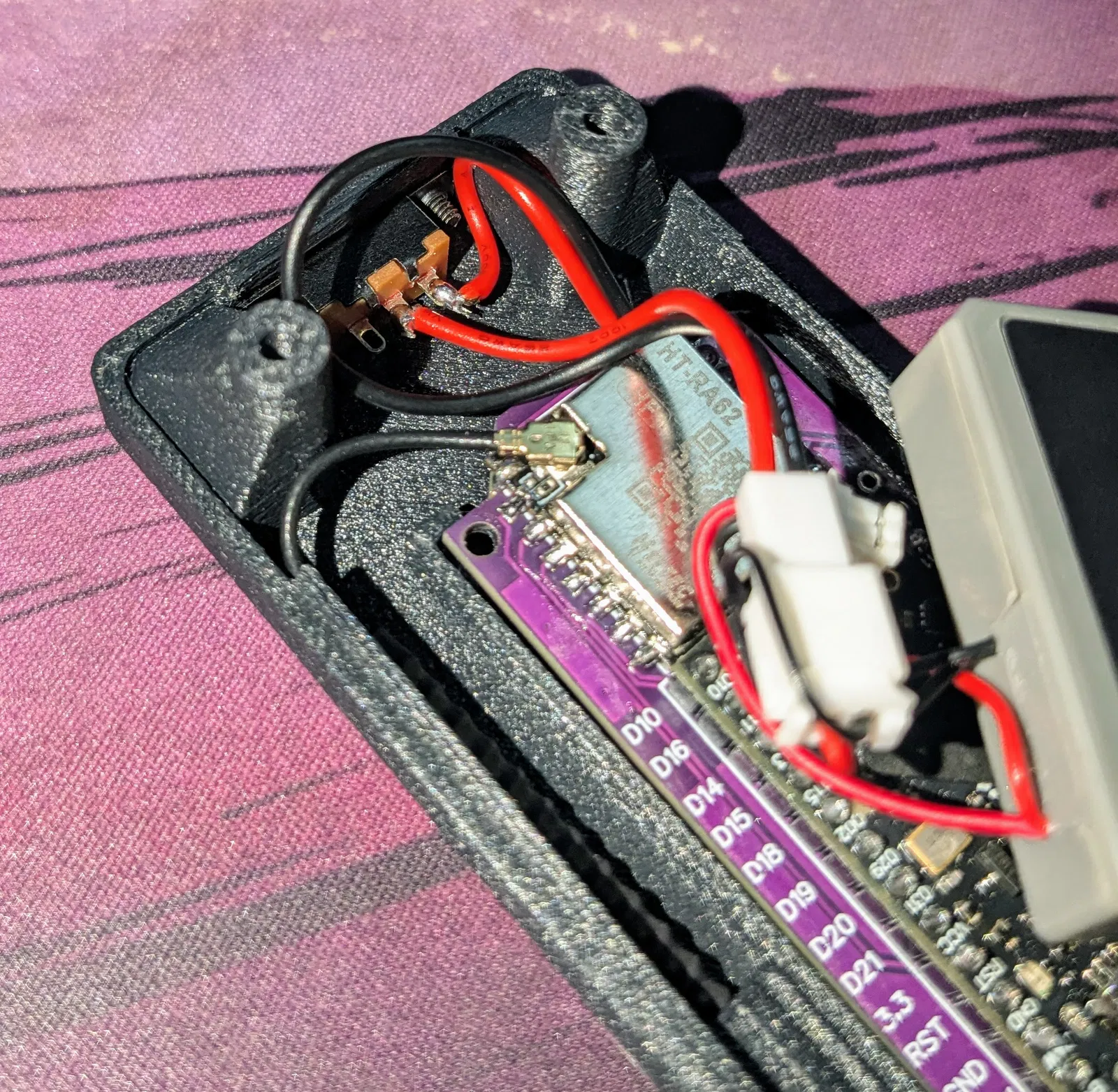

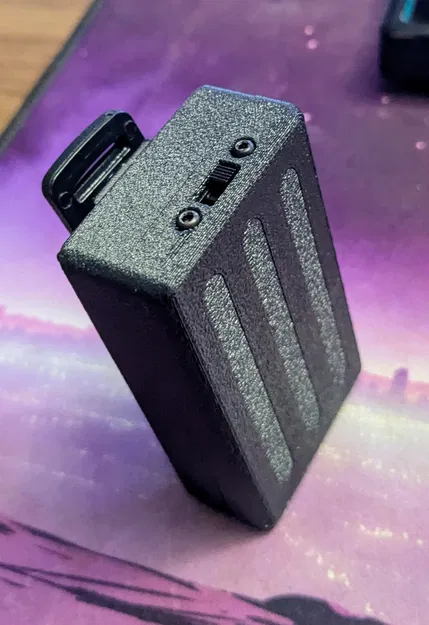

In 2 nửa theo file có sẵn ở layer height 0.2mm. Không cần support. Khuyến nghị ABS/ASA, nhưng PETG chắc cũng đủ. Baofeng belt clip loại lò xo bán nhiều trên Amazon và AliExpress, hoặc bạn có thể in một cái cơ bản như cái này. Lỗ mù (blind holes) cho ốc belt clip được canh theo ốc M2.5 đi kèm clip, nhưng ốc M3 vẫn vô nếu bạn chịu khó vặn/ép nhẹ chút. Bản có power switch được thiết kế theo công tắc này, và sẽ cần 2 con ốc M2x4mm để cố định. Pin tay cầm PS4 có 2 loại đầu cắm tùy đời: JST pitch 1.25mm hoặc 1.0mm. Phần lớn pin aftermarket có sẵn cả hai, nên bạn chọn loại nào tiện để gắn vào FakeTec cũng được.
