Gá BIQU H2 V2S gọn cho Ender 3 Pro + MicroProbe v2/BL Touch

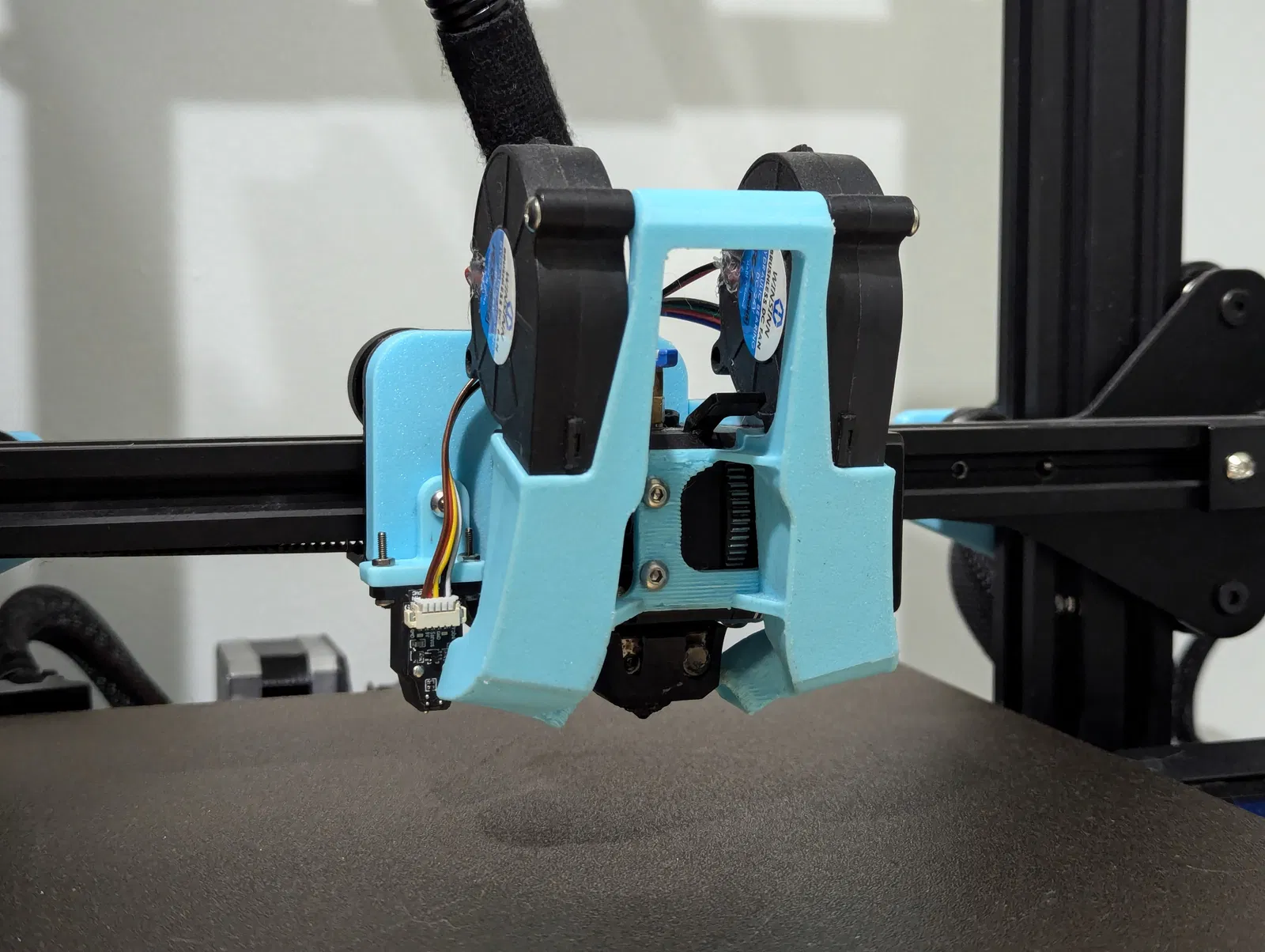

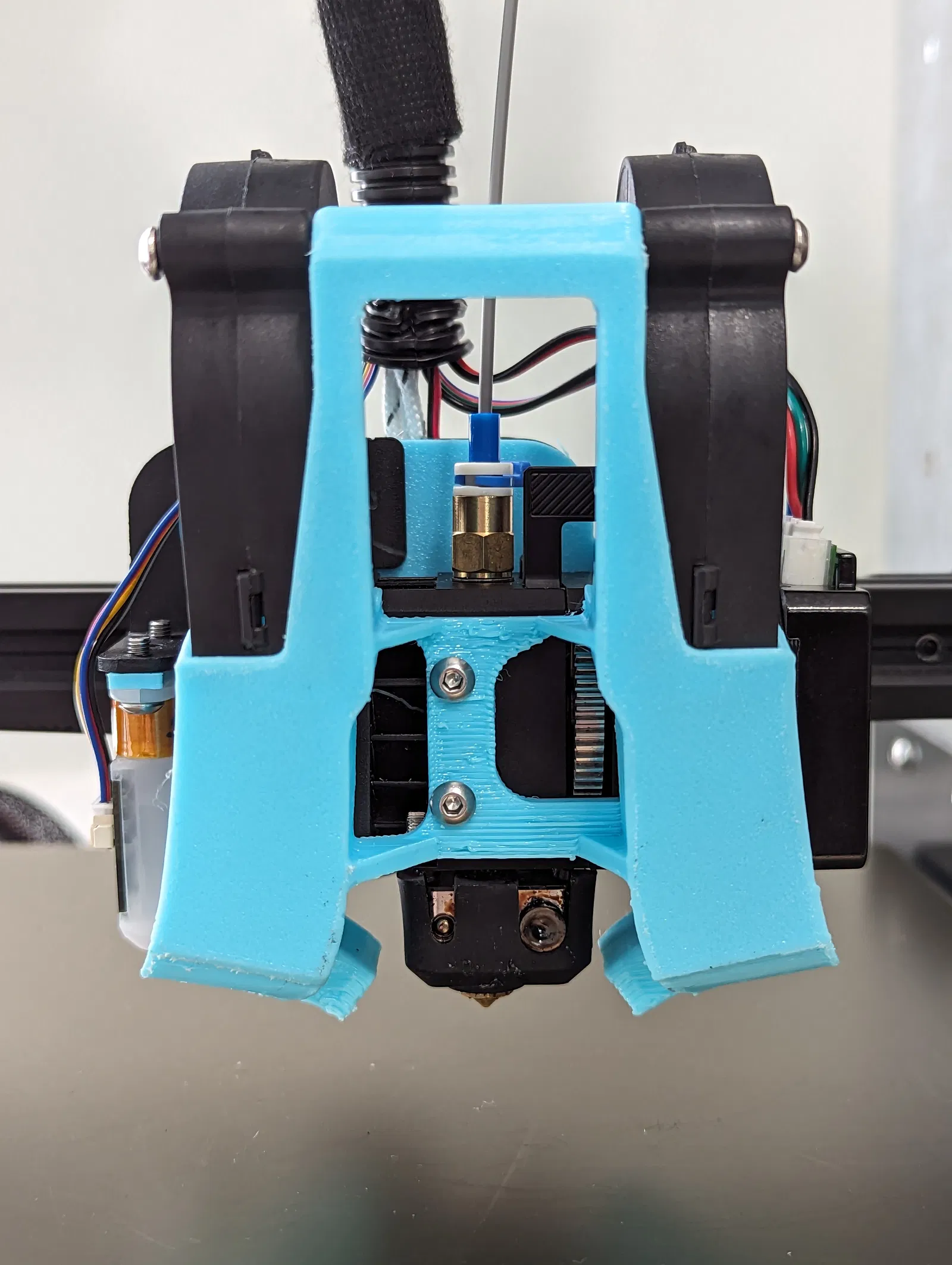

Giải pháp gá lắp gọn cho cụm quạt đôi 5015, cho tầm nhìn đầu nozzle thoáng, và dùng lại bát BL Touch bằng kim loại nguyên bản.

Mình thấy fan duct Pudgy và rất thích kiểu dáng của nó nhưng nhận ra có vài điểm có thể cải thiện. Một phần của ngàm gắn 5015 bị vướng hành trình hoạt động của cần nhả extruder, và mình thấy có nhiều boss/bệ bắt vít hơn mức cần thiết. Mình cũng giảm kích thước heat set inserts từ dùng M4 xuống M3, chủ yếu để giảm trọng lượng.

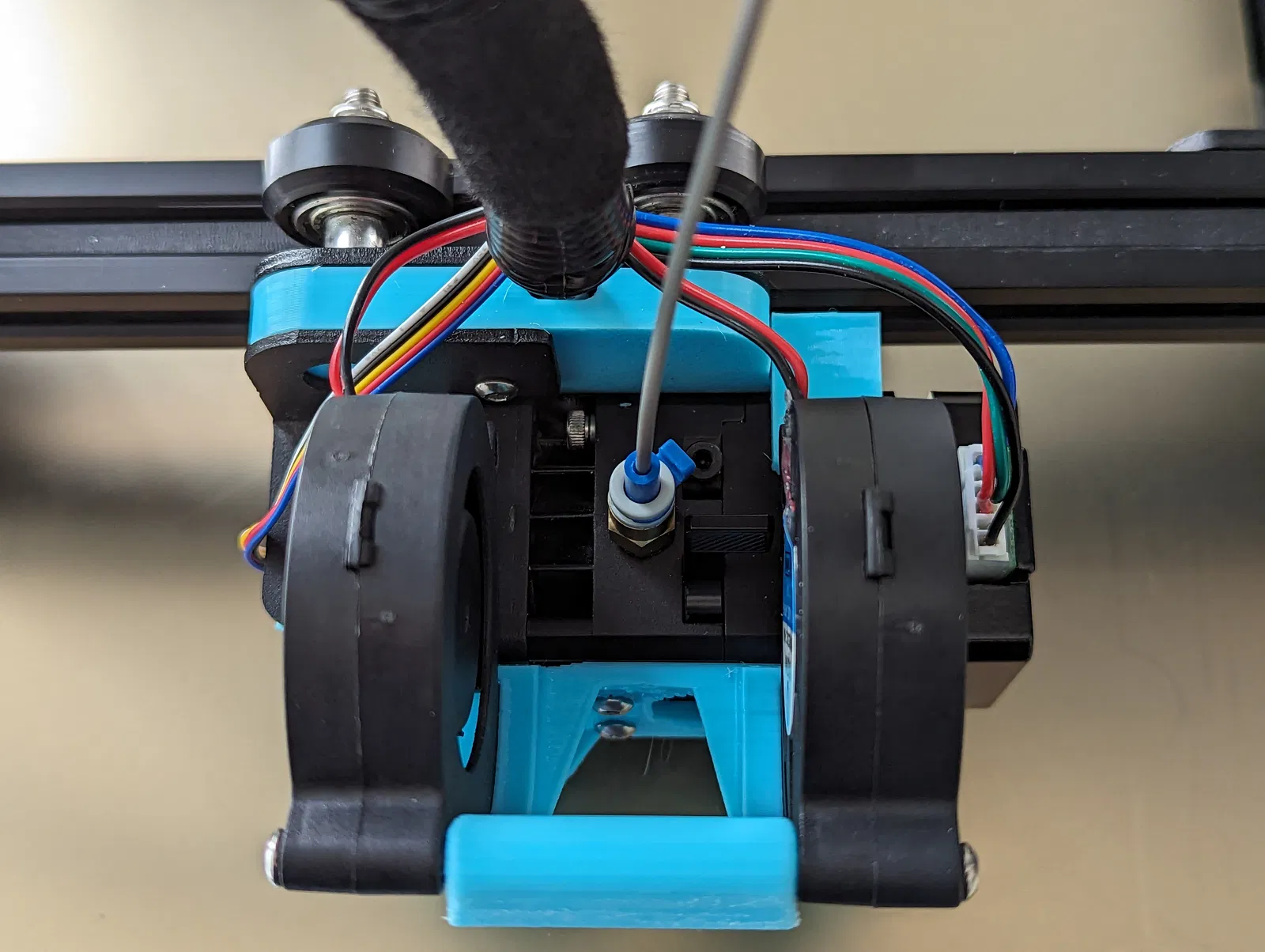

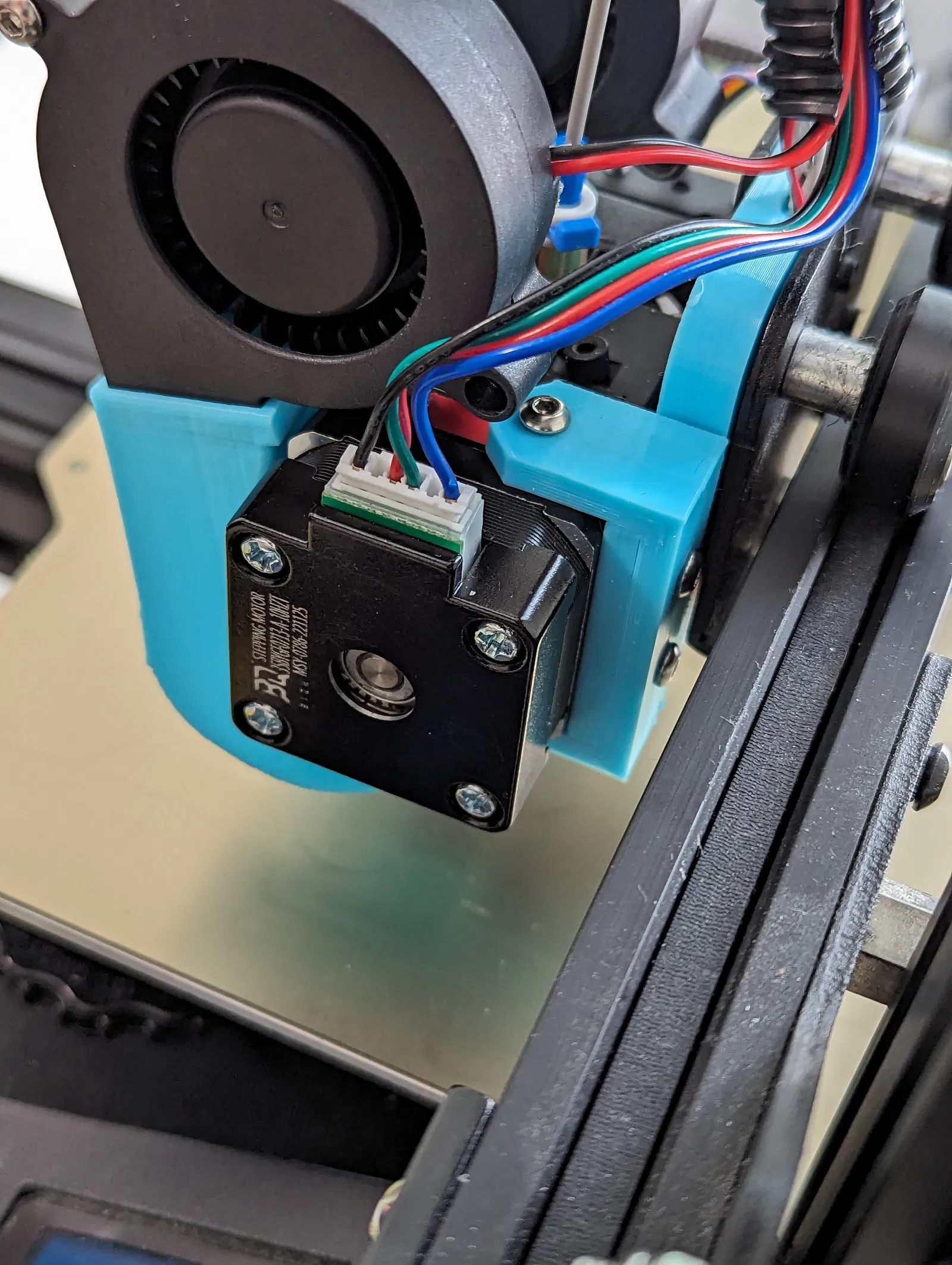

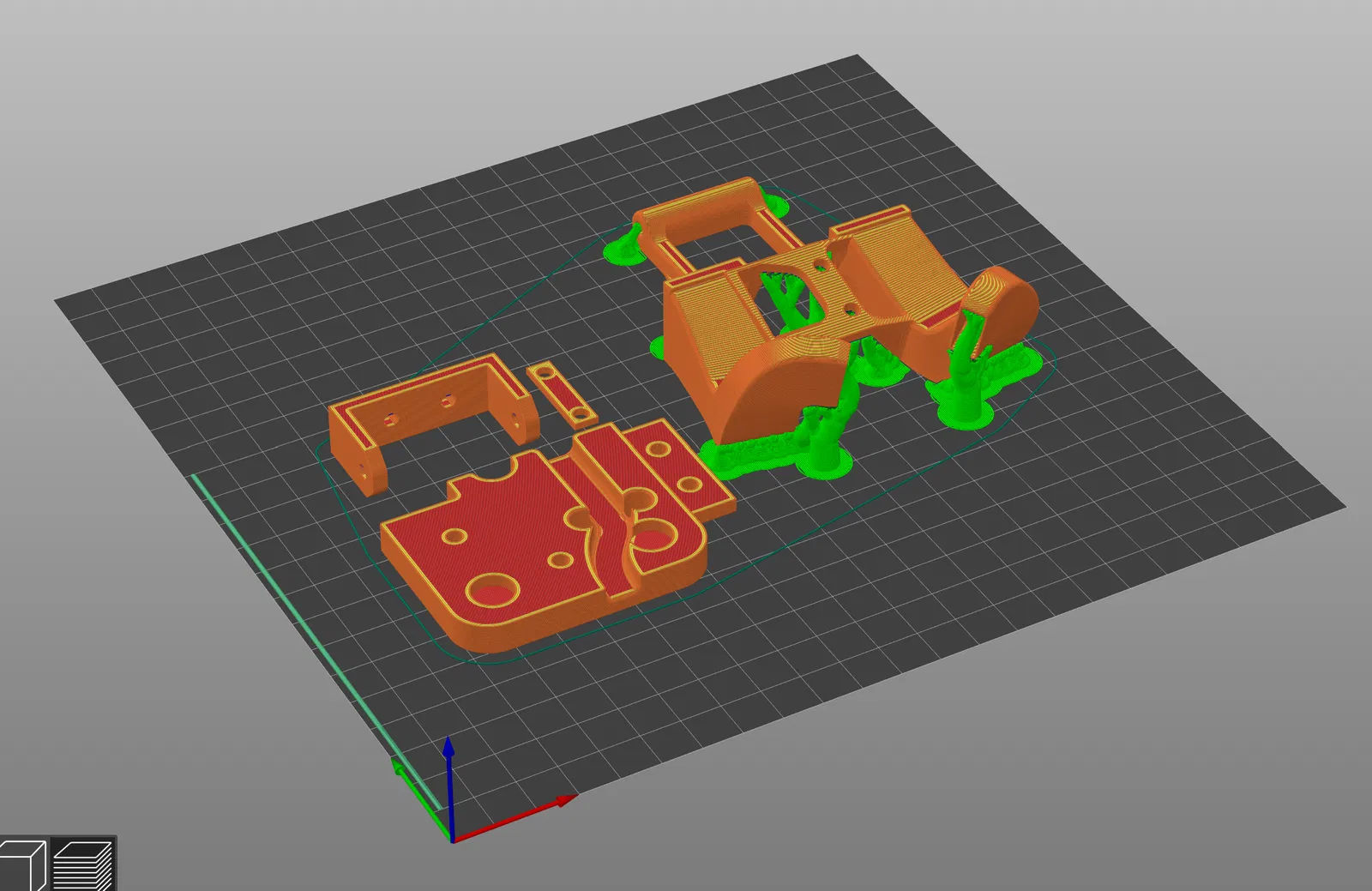

Bộ mounting bracket là thiết kế hoàn toàn do mình làm. Đây là thiết kế 2 phần, có đi dây ẩn phía sau tấm carriage plate chính và một ngàm kẹp để cố định extruder vào bracket thật chắc chắn. Tấm carriage plate bắt vào đúng hai lỗ bắt sẵn trên x-carriage của Ender 3 Pro.

Do vị trí đặt H2 V2S trên tấm, extruder sẽ nằm đúng vị trí X như extruder OEM. Thêm một lợi điểm nữa là vẫn dùng được tấm gá BL Touch OEM, tuy nhiên bạn sẽ cần in thêm một spacer nhỏ (có kèm).

Cập nhật Tháng 12/2024 - Có file STEP

Mình đã upload file STEP của dự án để mọi người remix.

Cập nhật Tháng 10/2024 - Giải pháp gắn MicroProbe v2

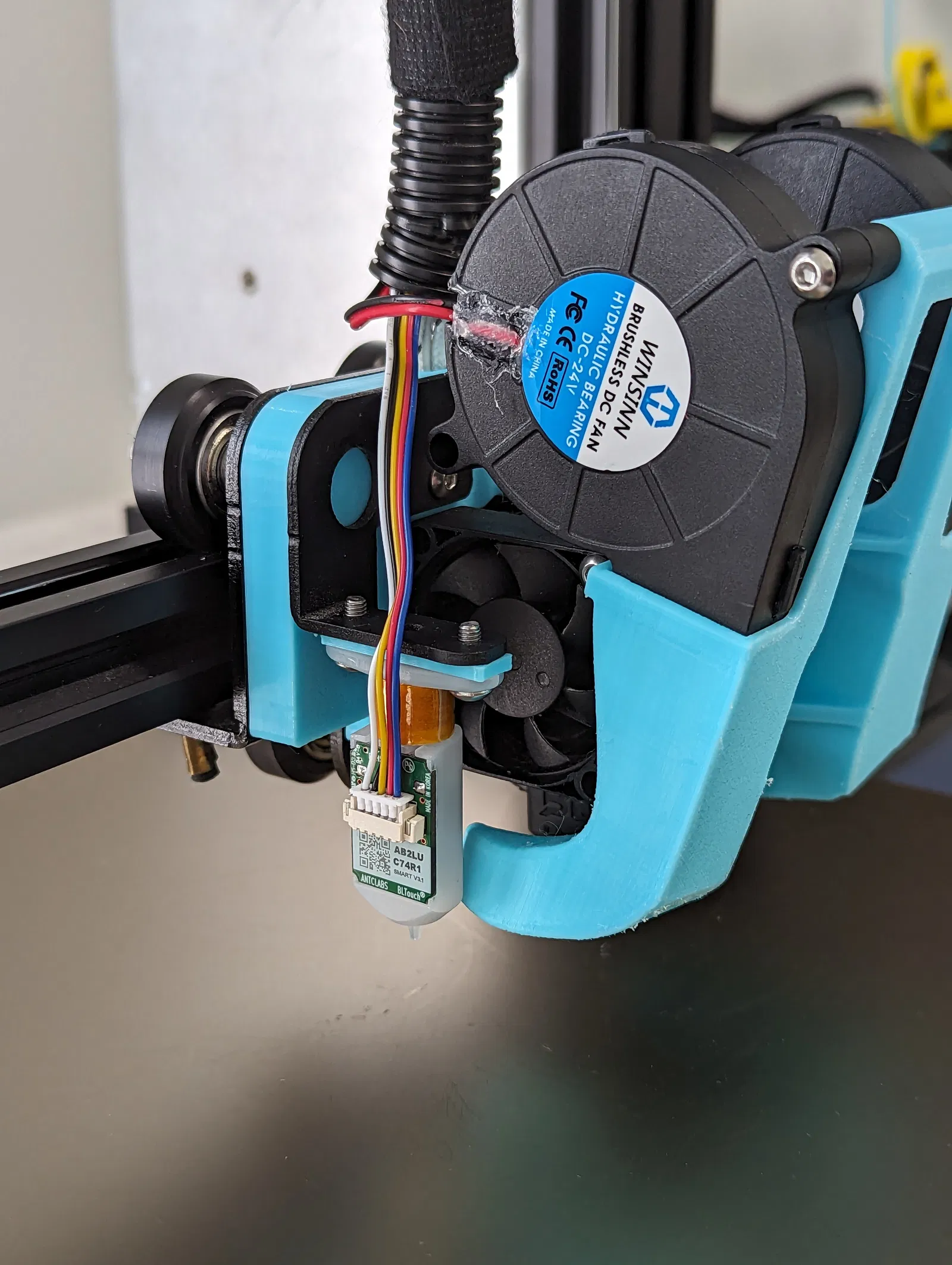

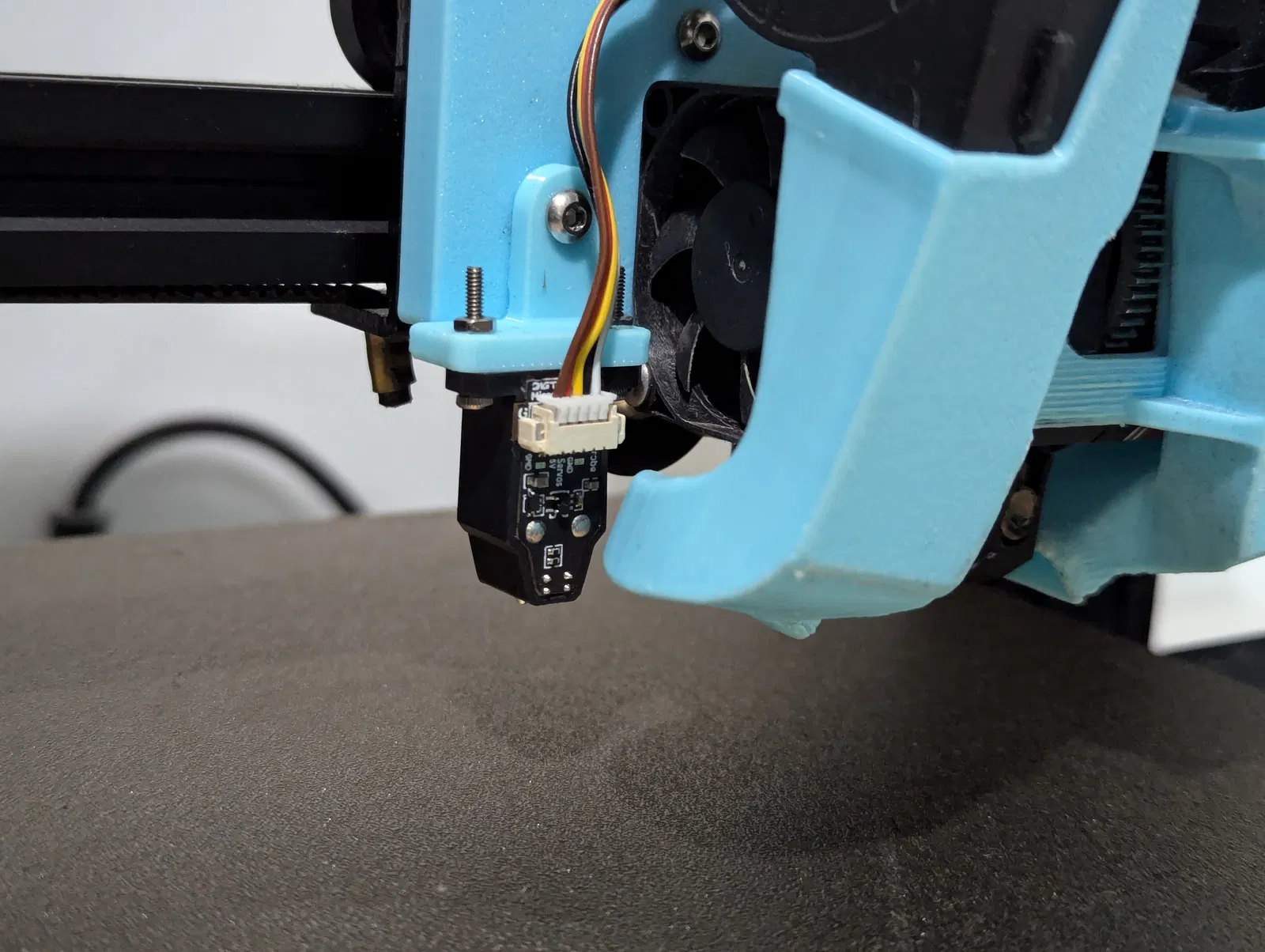

BL Touch của mình bị hư nên mình thay bằng BiQu MicroProbe v2. Mình đã thiết kế một bracket để gắn probe này vào lỗ bắt vít phía dưới sẵn có. Bạn sẽ cần 2 con ốc M2x8 và 2 ê-cu M2 tương ứng để bắt probe vào bracket, với đầu connector dây quay ra phía trước, và một con ốc M3 dài hơn một chút để thay cho con ốc bắt dưới trước đó.

Bracket này giữ probe ở đúng khoảng cách so với mặt giường và nozzle đối với H2 V2S tiêu chuẩn nên không cần spacer.

Nhớ đăng sản phẩm bạn in (makes) và góp ý giúp mình nha.
