Ống dẫn gió làm mát Pudgy BIQU H2 V2S (Dual 5015 Part Cooling Duct)

Pudgy là một ống dẫn gió làm mát chi tiết (part cooling duct) dual-5015 kiểu t h i c c dành cho BIQU H2 V2S.

GitHub Repository: https://github.com/skybldev/pudgy-part-cooling-duct

Tính năng chính

• Miệng hút và ống gió lớn để có lưu lượng gió cao*
• Chừa lối thao tác thoáng cho bánh răng lộ ra và cần gạt filament
• Gắn cứng cáp, chắc chắn và sát carriage hơn để giảm ringing
• In một lần là xong
• Nhìn cũng ngầu… chắc vậy

* Ống gió này vẫn chưa (tính tới thời điểm hiện tại) được tối ưu bằng CFD

Mình thiết kế ống gió này vì bực và không hài lòng với các giải pháp part cooling hiện có cho extruder. Đây cũng là một “dự án luyện tay” của mình để luyện thiết kế ống gió mượt trong CAD.

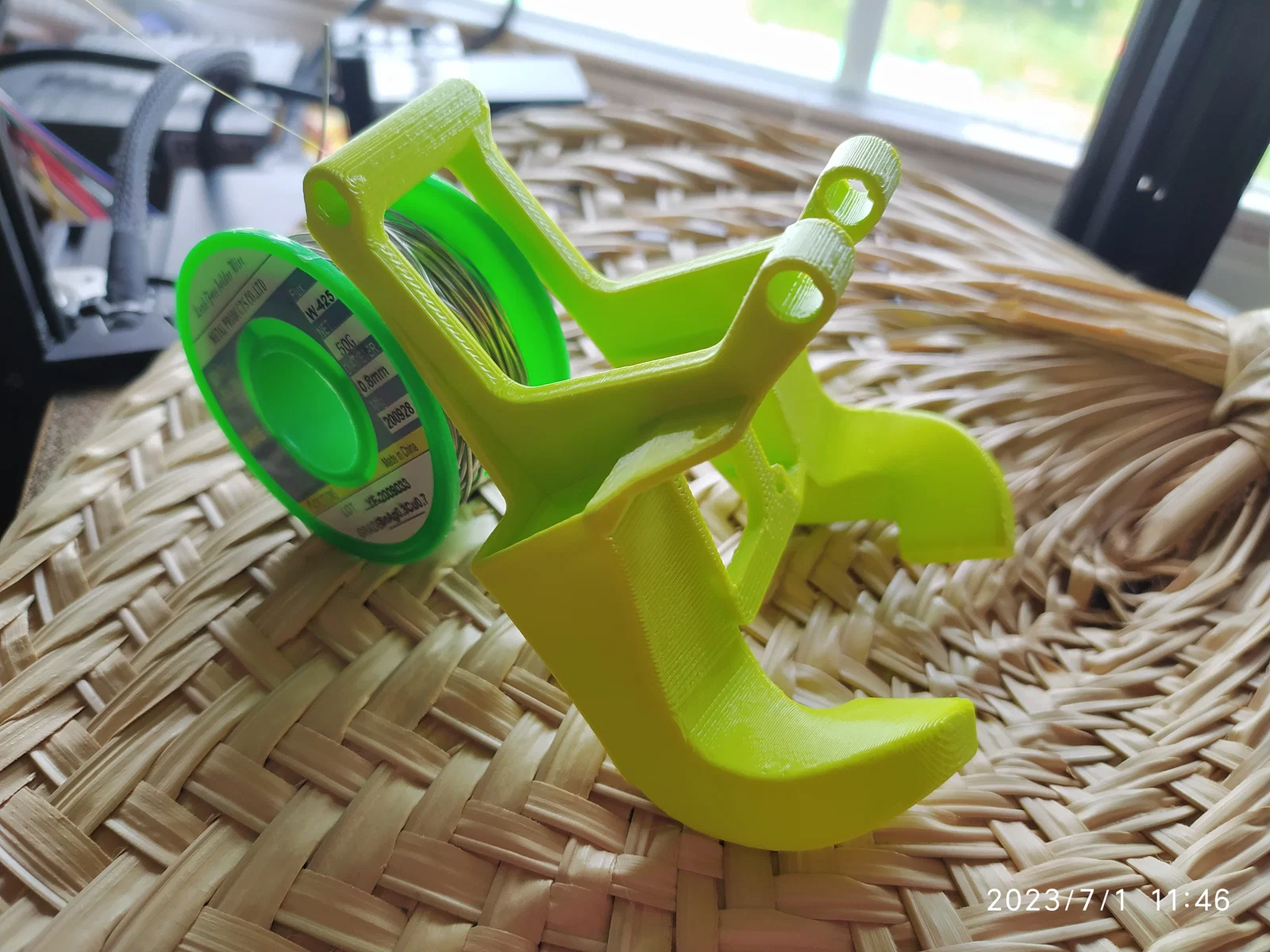

Minh hoạ

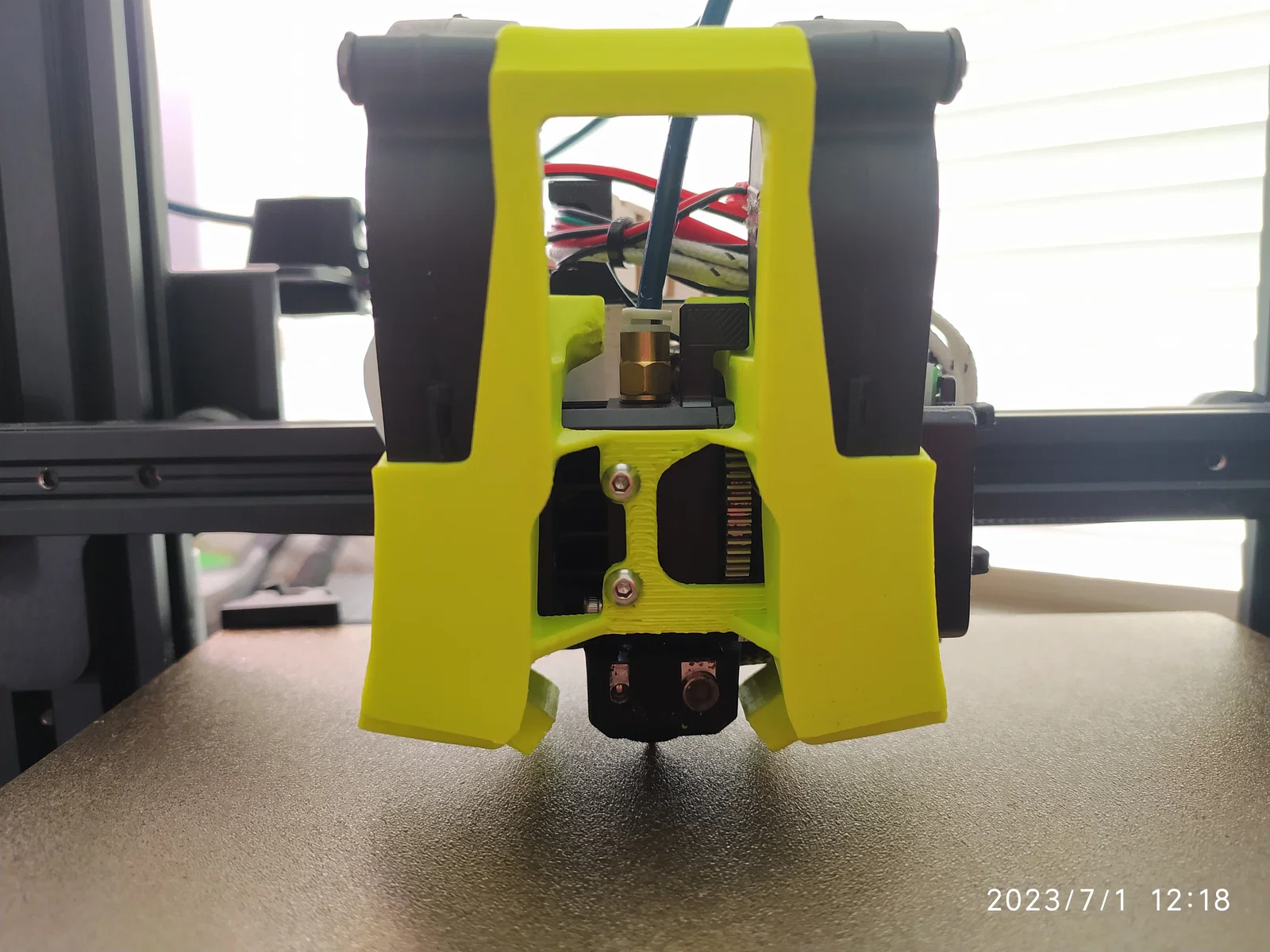

Dù còn xa mới hoàn hảo, mình vẫn in được Benchy 15 phút khi dùng ống gió này.

Hướng dẫn

Mẹo in & lưu ý

• Model này được thiết kế để in với nozzle 0.5mm. Nozzle nhỏ hơn vẫn in được.
• Khuyến nghị PETG, ABS, và nói chung là vật liệu nào cũng được trừ PLA, vì món này sẽ nằm gần hotend.
• Nên đặt mouse ears ở các góc để giảm cong vênh.
• Dùng tree supports nếu slicer của bạn có hỗ trợ. Cái này giúp rất nhiều cho chất lượng phần đầu ống gió và tấm gá extruder.
  • Đây là vài thiết lập (OrcaSlicer) mình dùng để ra được kết quả như ảnh bên dưới:
    • support type: tree (manual)
    • 0.25mm top Z distance
    • on build plate only: true (quan trọng để tháo support cho dễ)
• In chậm hơn bình thường, nhất là mấy đoạn bridge. Đừng in nhanh hơn khả năng của giải pháp làm mát hiện tại của bạn. Việc này giúp hạn chế tối đa vật cản trong đường gió bên trong ống.
• Vị trí support và chỗ đặt mouse ears tối ưu được thể hiện trong ảnh chụp màn hình này:

Lắp ráp

Phần cứng cần có:

• 2x quạt blower 5015
• 3x vít M3×3-6mm (thường có sẵn kèm extruder)
• 1x vít M3×13mm (một trong các con vít đang giữ quạt extruder)
• 4x insert ren (threaded insert) M4 OD5.6mm
• 4x vít M4×25mm (đầu vít phải phủ/đè lên được lỗ bắt quạt)

Sau khi in xong, bẻ support ra cẩn thận. Dùng kềm cắt mặt phẳng (flush cutters) hoặc dao mổ (scalpel) để cắt bỏ mouse ears.

Quan trọng: Để quạt blower khít đúng chuẩn, cần chỉnh sửa theo kiểu phá huỷ (destructive modifications). Mấy chỉnh sửa này không ảnh hưởng chức năng, nhưng sẽ làm mất bảo hành hoặc không đổi/trả được.

Trên cả hai quạt, dùng dao mổ hoặc dao cắt để gọt cái gờ nhỏ nằm phía trên ngàm kẹp, gần cửa ra.

Sau đó, chỉ với quạt bên phải, chà nhám hoặc cắt bỏ cái ngàm này.

Tháo vít M3×14mm khỏi quạt extruder.

Làm nóng mỏ hàn ở mức thấp hơn nhiệt độ in khoảng 10°C. Sau đó, ép 4 insert đồng thau vào 4 lỗ lớn.

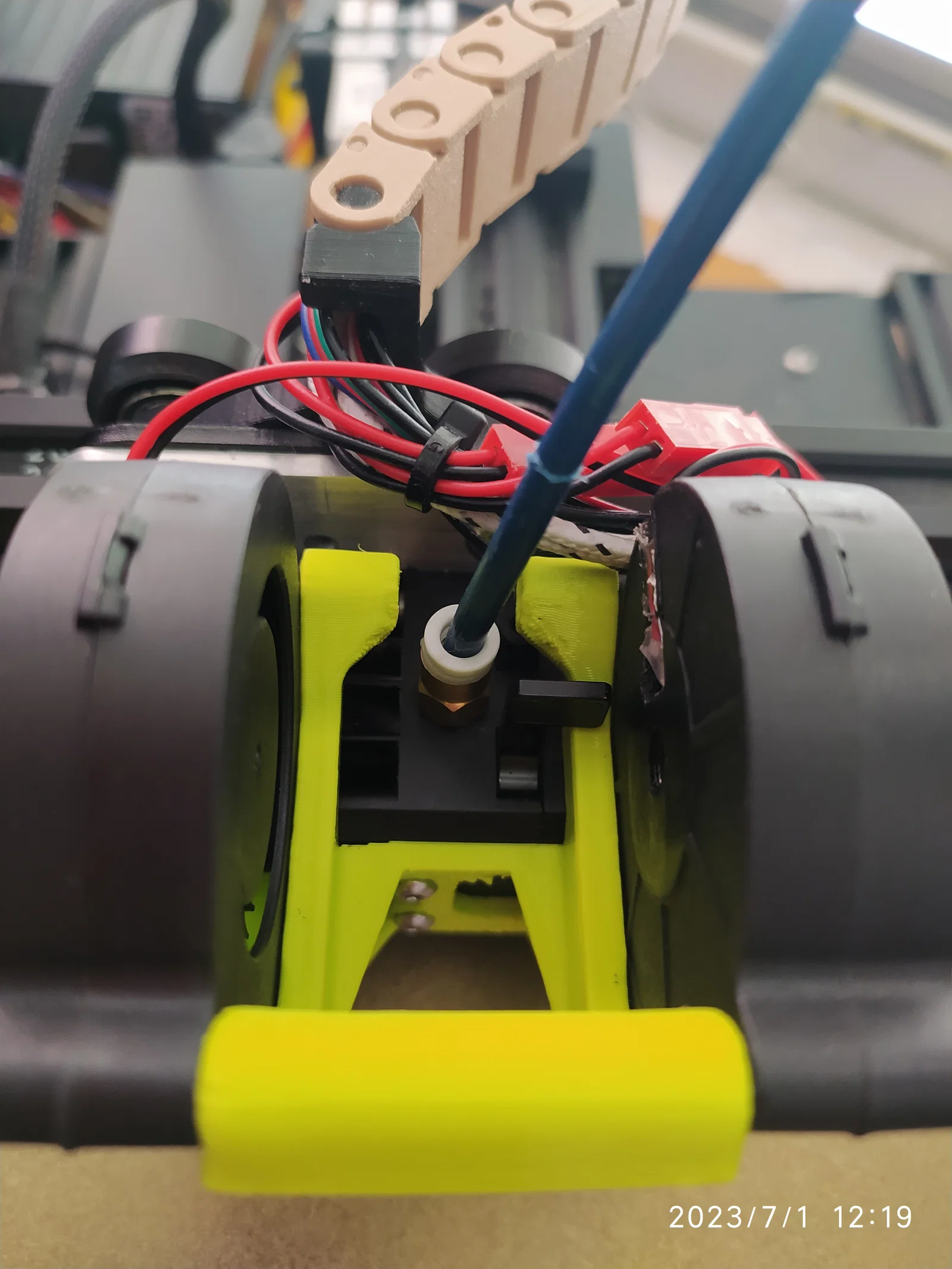

Đặt ống gió lên phía trước extruder như hình.

Bắt 3 vít M3×5mm vào các lỗ bắt phía trước và lỗ bắt góc trên-phải.

Lắp lại vít M3×14mm vào đúng lỗ lúc nãy.

Đưa 2 quạt blower 5015 vào đúng vị trí.

Cuối cùng, siết cố định quạt bằng 4 vít M4×25mm.

Nếu bạn thấy mẫu này hữu ích, bạn có thể cân nhắc ủng hộ mình trên Ko-fi. Cảm ơn và chúc bạn in vui!
