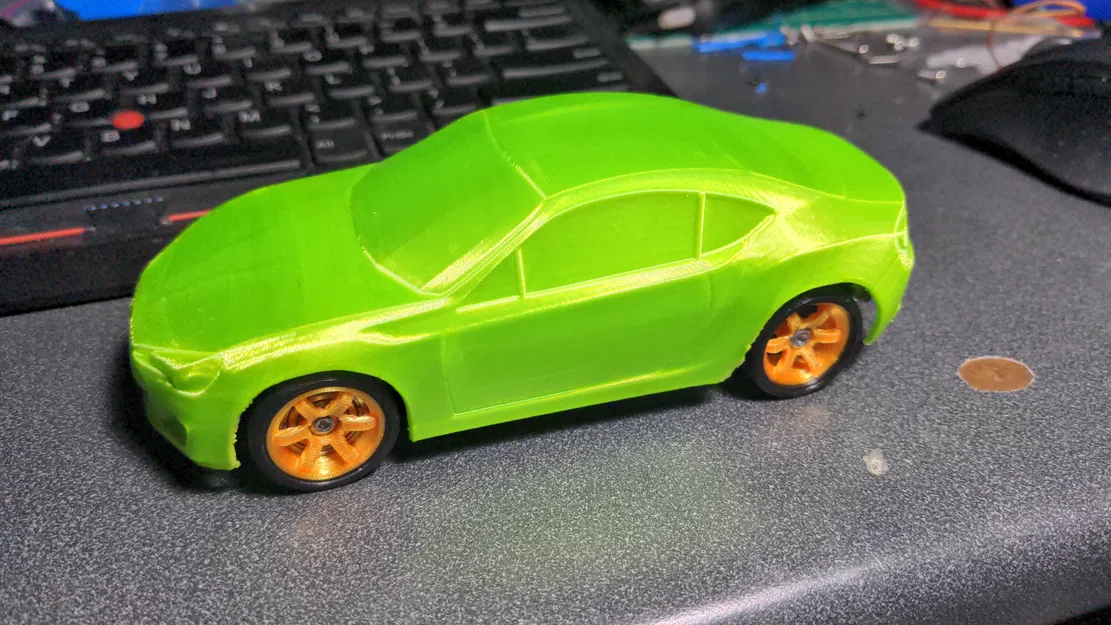

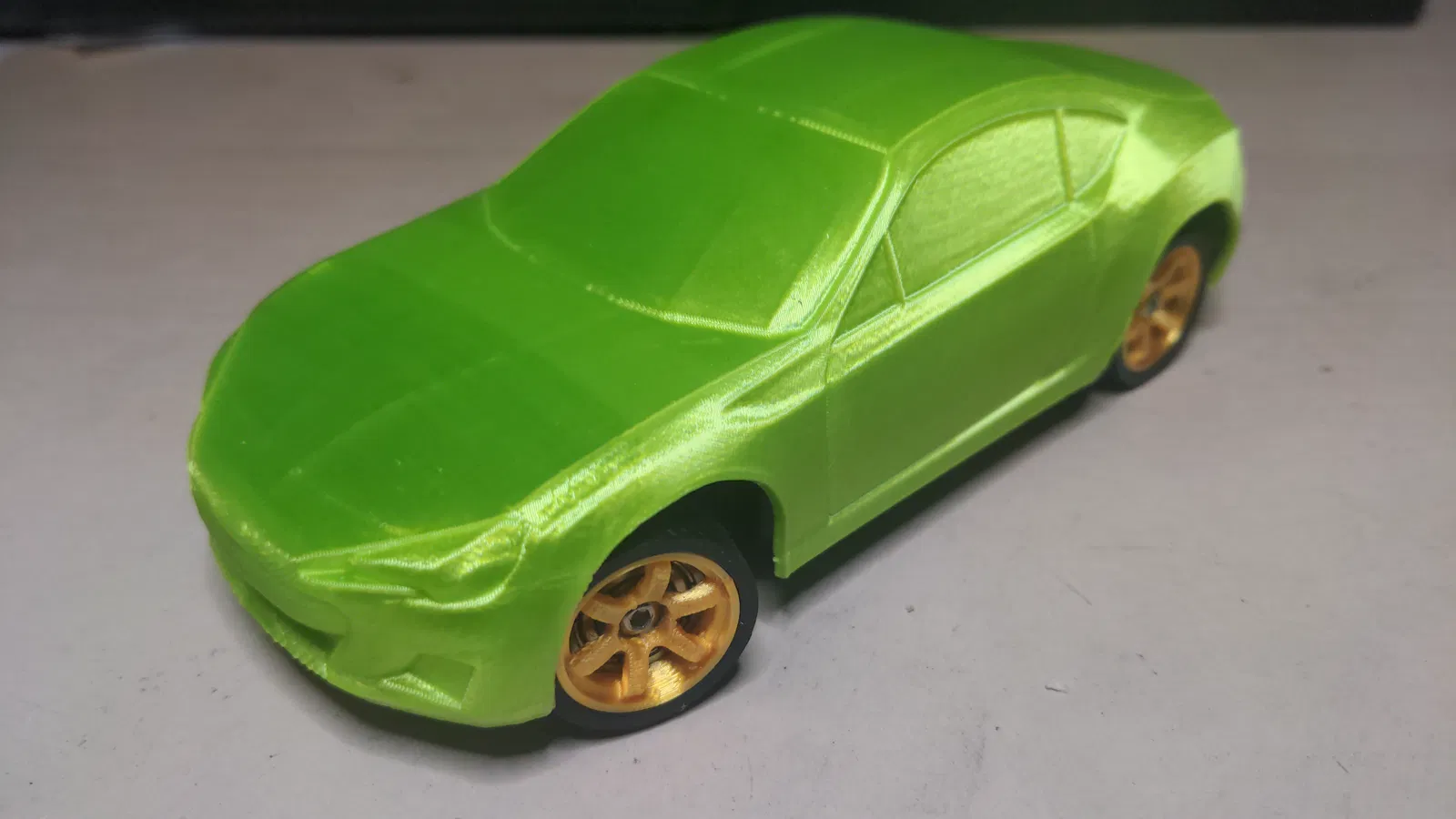

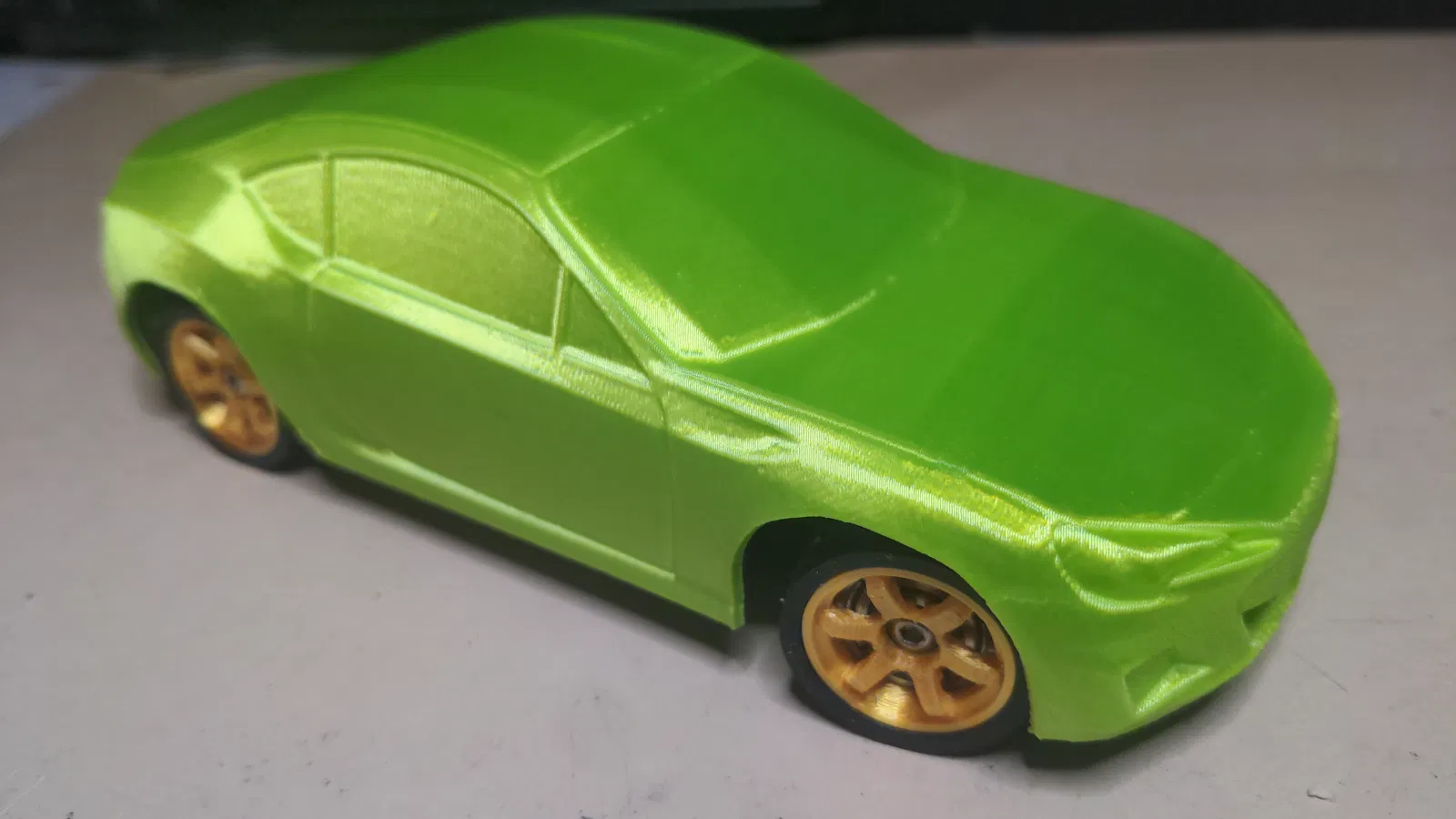

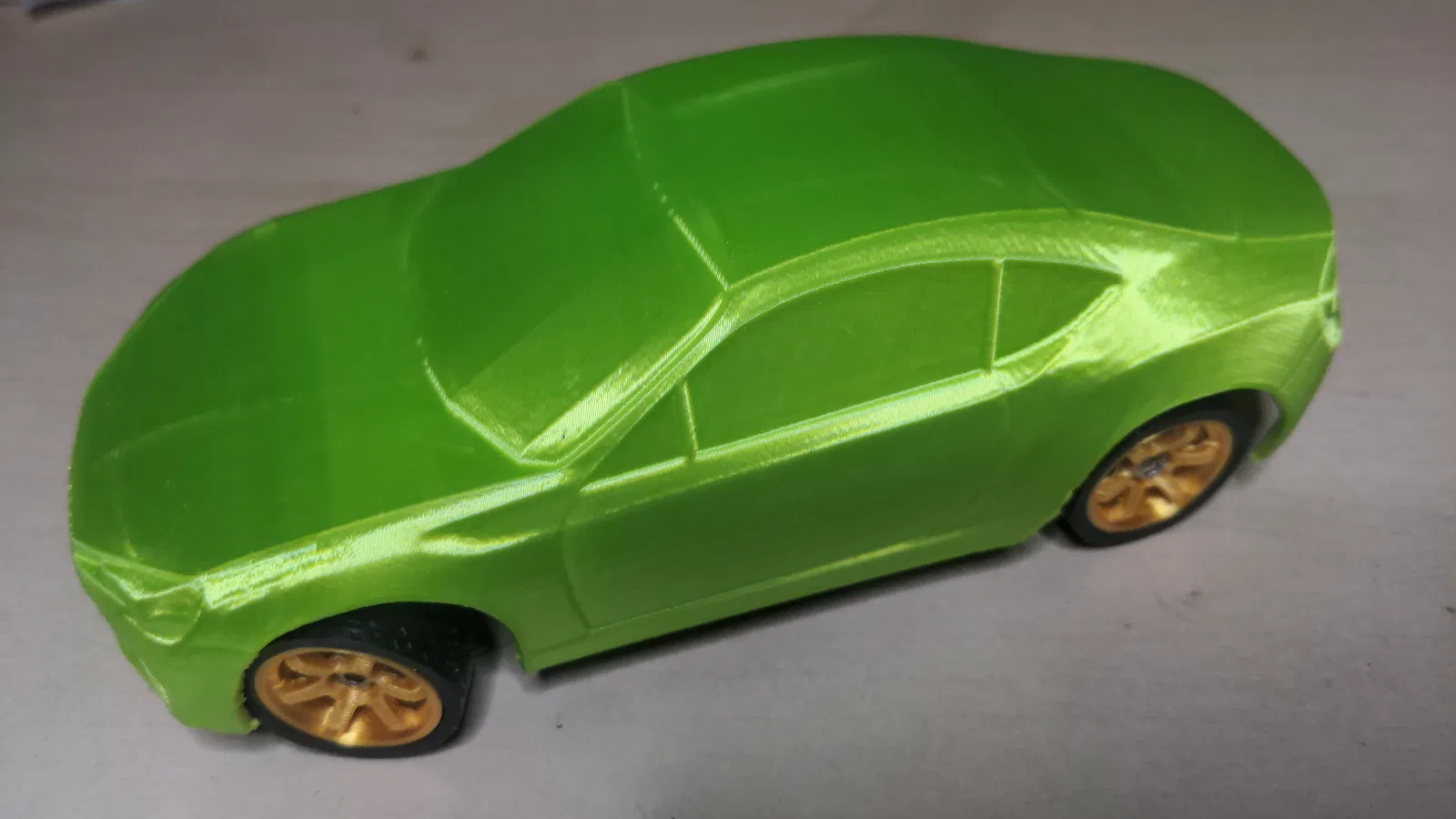

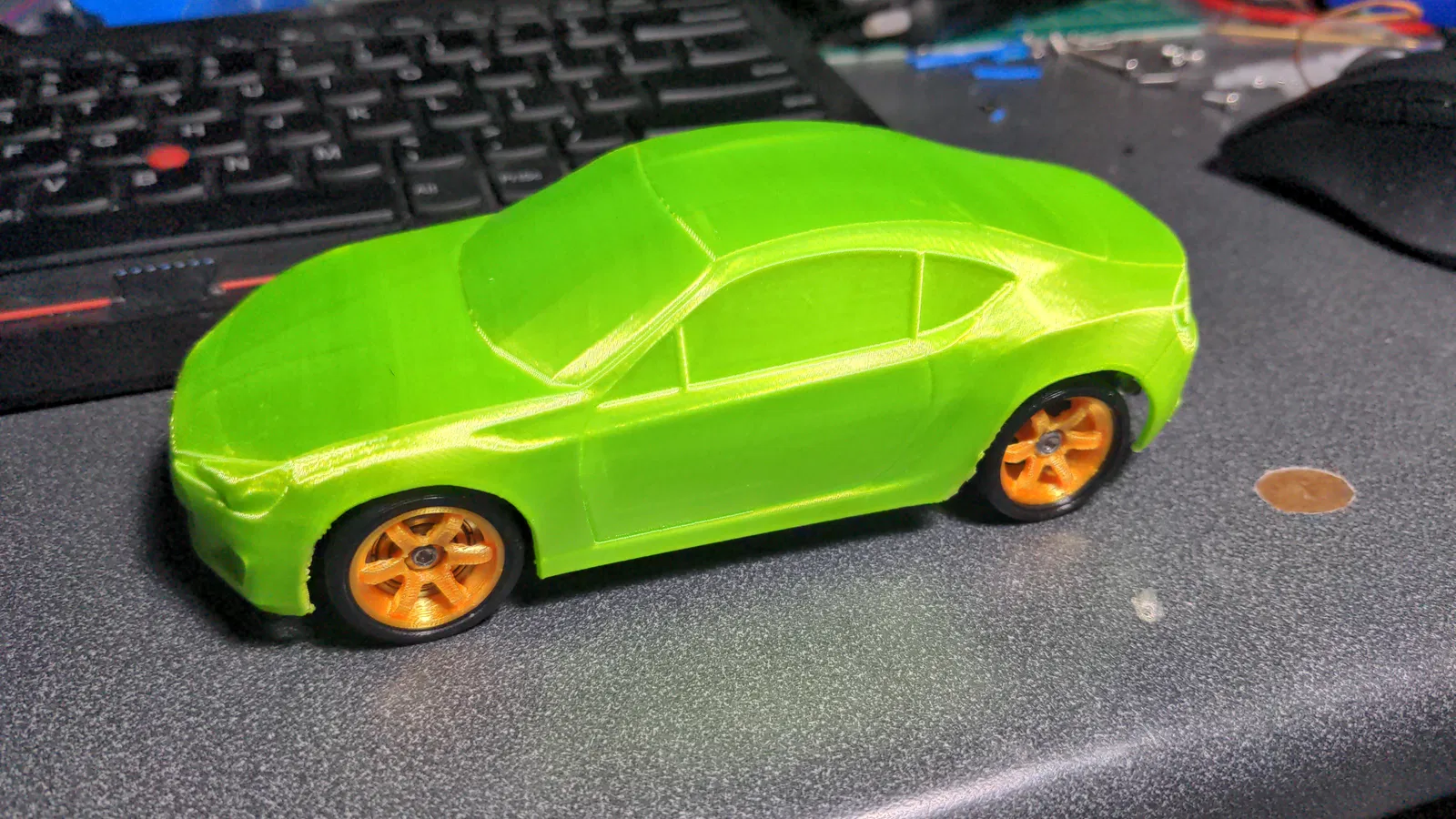

Xe RC Subaru BRZ tỉ lệ 1:28; tương thích Mini‑Z

1:28 Subaru BRZ; tương thích Mini-Z

Mình đã remix và gom lại bộ kit RC này cho Subaru BRZ, kèm theo một video lắp ráp. Hy vọng bộ này sẽ mang lại trải nghiệm in và ráp vui vẻ, dễ làm.

Khuyến nghị phần cứng (Hardware)

Bản build này cần các món sau:

• 7x vít M3x20mm đầu button head
• 2x vít M3x14mm đầu button head
• 8x vít M3x10mm đầu button head
• 17x đai ốc hãm (lock nut) M3
• 4x vòng bi 625 HOẶC 2x vòng bi 625 + 4x vòng bi MR85ZZ
• 2x vít M2.5x3mm đầu pan head (cho công tắc ESC)
• 2x vít M2.5x6mm đầu pan head (cho ngàm kẹp trước mini-z)
• Lò xo OD 4mm, 2x6mm cho treo trước, 2x20mm cho treo sau.

Dưới đây là các sản phẩm mình đã dùng trong bản build này:

• Đai ốc hãm M3
• Bộ ốc/vít M3 đầu button-head
• Vít M2.5 đầu pan-head
• Lò xo nén 0.4mm (0.4 là cứng; 0.5 thì cứng quá)
• Vòng bi 625
• Vòng bi MR85ZZ (tuỳ chọn; nếu dùng sẽ giảm trọng lượng phần sau)
• Motor 130 (tương thích 2s)
• Mini 30A ESC (tương thích 2s)
• FS2A Receiver (hoặc bất kỳ receiver nào tương thích với tay điều khiển của bạn)
• Lốp (tuỳ chọn; bạn có thể in lốp TPU nhưng loại này bám đường tốt hơn nhiều)
• PTK 7462 HV servo (chạy 2s được)
• Pin WLToys 450mah 2S 7.4v

Thiết lập in / Khuyến nghị

Các thiết lập sau đã được áp dụng cho các file plates.

tray1.3mf:

• Layer height 0.15mm với nozzle 0.4mm
• 4 đến 5 perimeters
• Infill 70%
• 7 lớp đáy; 7 lớp mặt trên
• Ưu tiên PETG

tray2_xx.3mf:

• Layer height 0.10mm với nozzle 0.4mm
• 4 perimeters
• Infill 70%
• 7 lớp đáy; 7 lớp mặt trên
• Ưu tiên PETG

wheels_xx.3mf:

• Layer height 0.10mm hoặc 0.15mm
• 4 perimeters
• PLA, PETG đều ok

tires_tpu.3mf:

• Layer height 0.10mm hoặc 0.15mm
• 3 perimeters
• TPU

body_brz.3mf:

• Layer height 0.10mm hoặc 0.15mm
• PLA ok

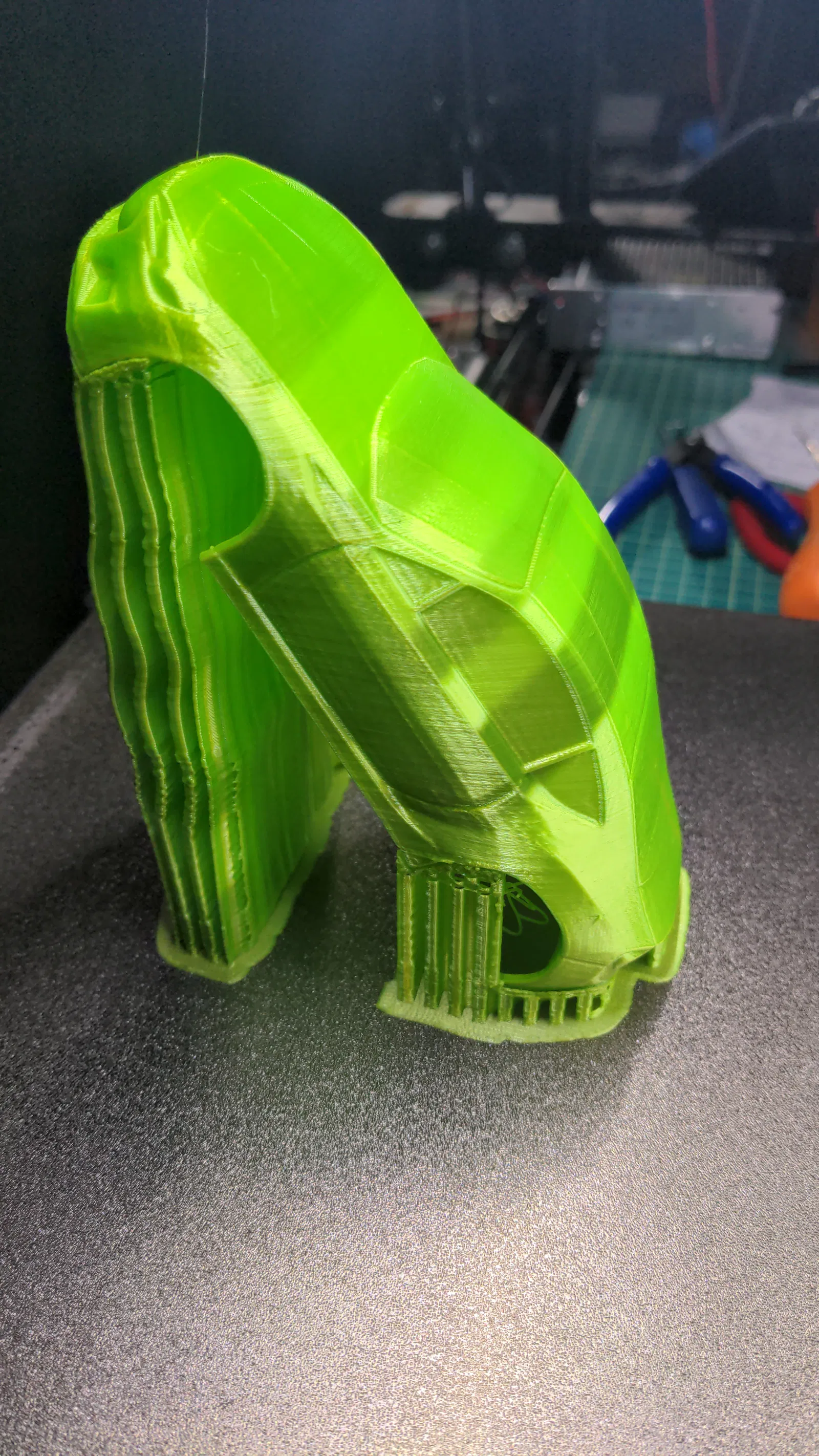

• In theo góc xoay 60 độ có sẵn để ra kết quả tốt nhất
• Dùng brim để tăng độ bám bàn in
• Cần nhiều support ở những chỗ cần thiết

Lắp ráp

Lưu ý: video này có hai phần. Mình khuyên bạn xem cả hai trước khi in / lắp dự án này. Video đầu nói về lắp chassis Mini-Z nguyên bản, còn video thứ hai tập trung vào một số mod (như chassis 94mm có trong bản build này), mâm TE37 và mod vòng bi MR85ZZ. Video cũng nói về điện tử và lắp phần body hoàn chỉnh.
