Miếng bọc (shoe) thay thế cho kẹp chữ F – kẹp cỡ trung (Medium)

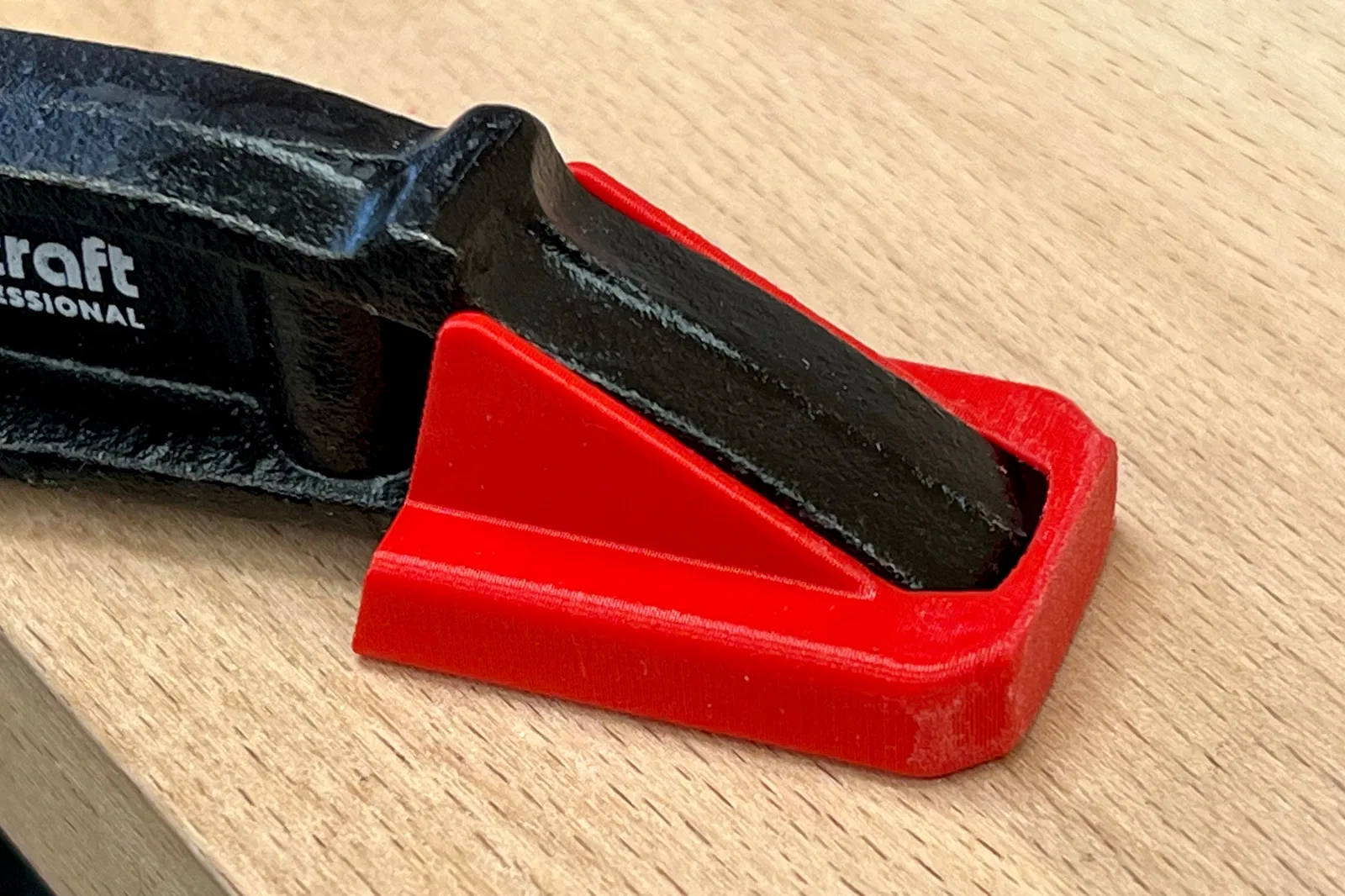

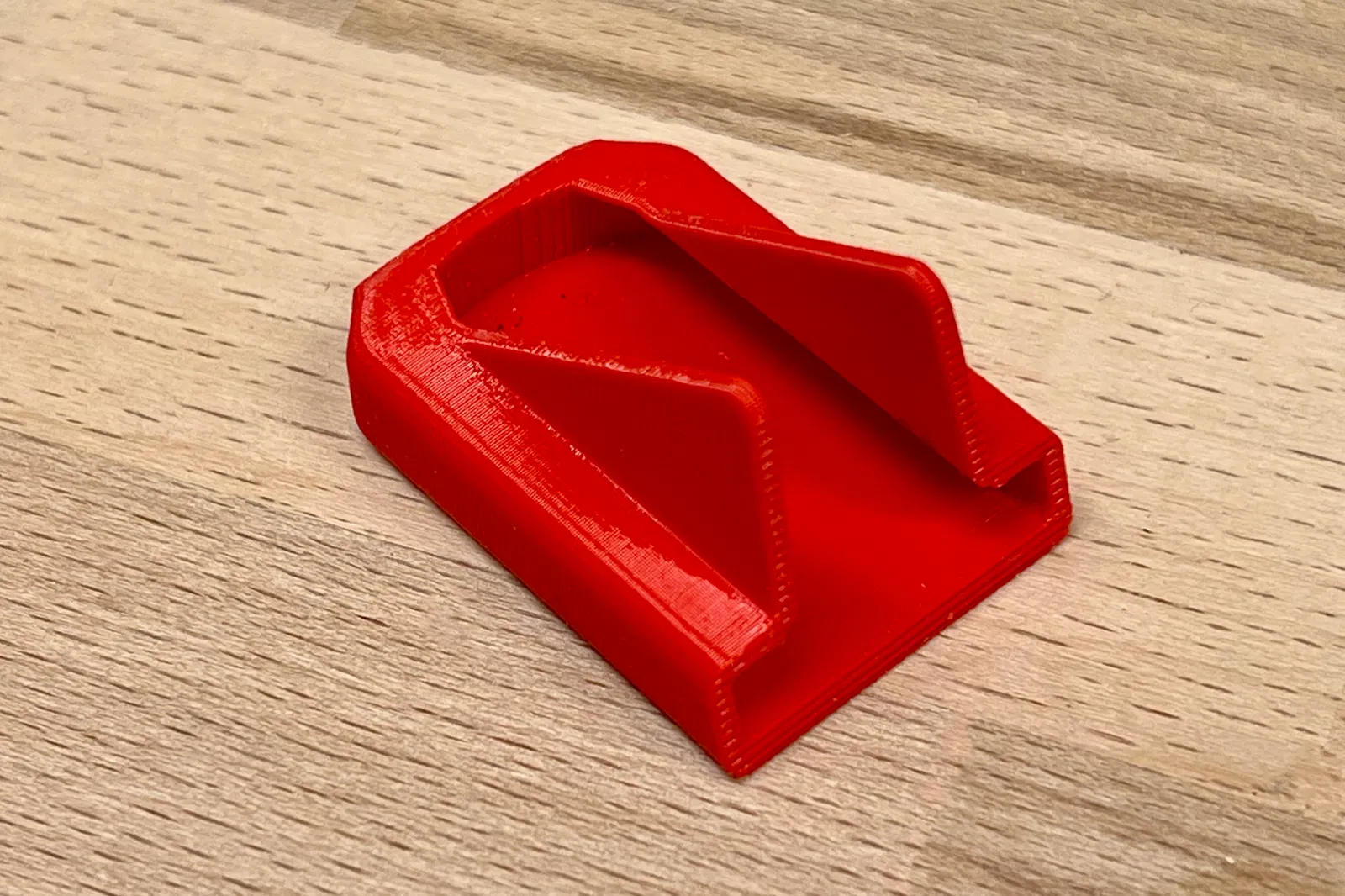

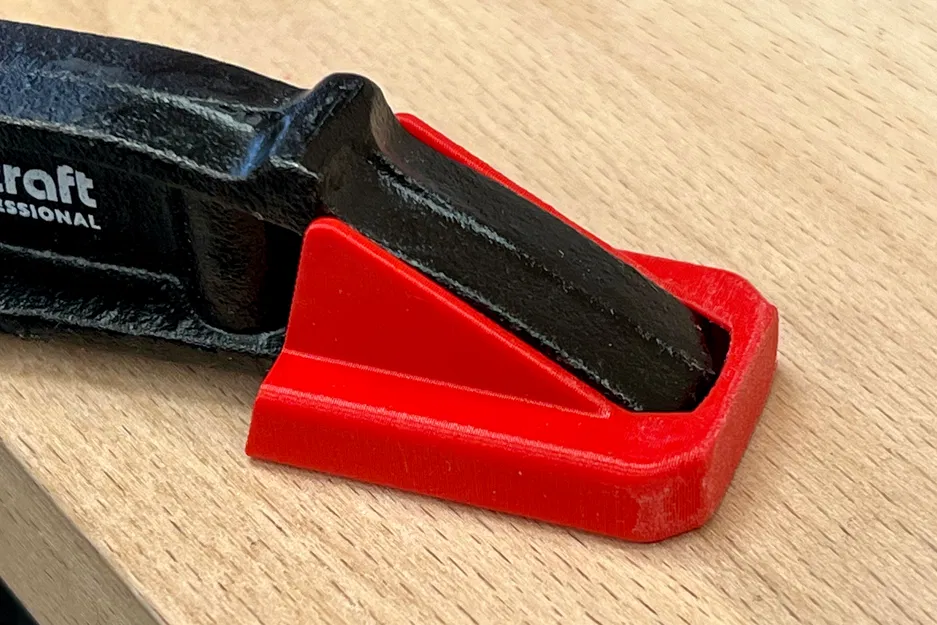

Với thiết kế này, mình tạo ra đồ thay thế cho các miếng bọc (shoe) của kẹp chữ F (F-clamp) như trong hình. Miễn là bạn dùng kẹp trên bề mặt phẳng thì bản in này thay thế rất ổn. Còn kẹp lên bề mặt không phẳng hoặc kẹp ở góc thì bản in này làm không được.

Đây là bản in cho kẹp cỡ trung (medium). Với kẹp nhỏ (small) bạn xem ở .

Cách in Clamp Holder này

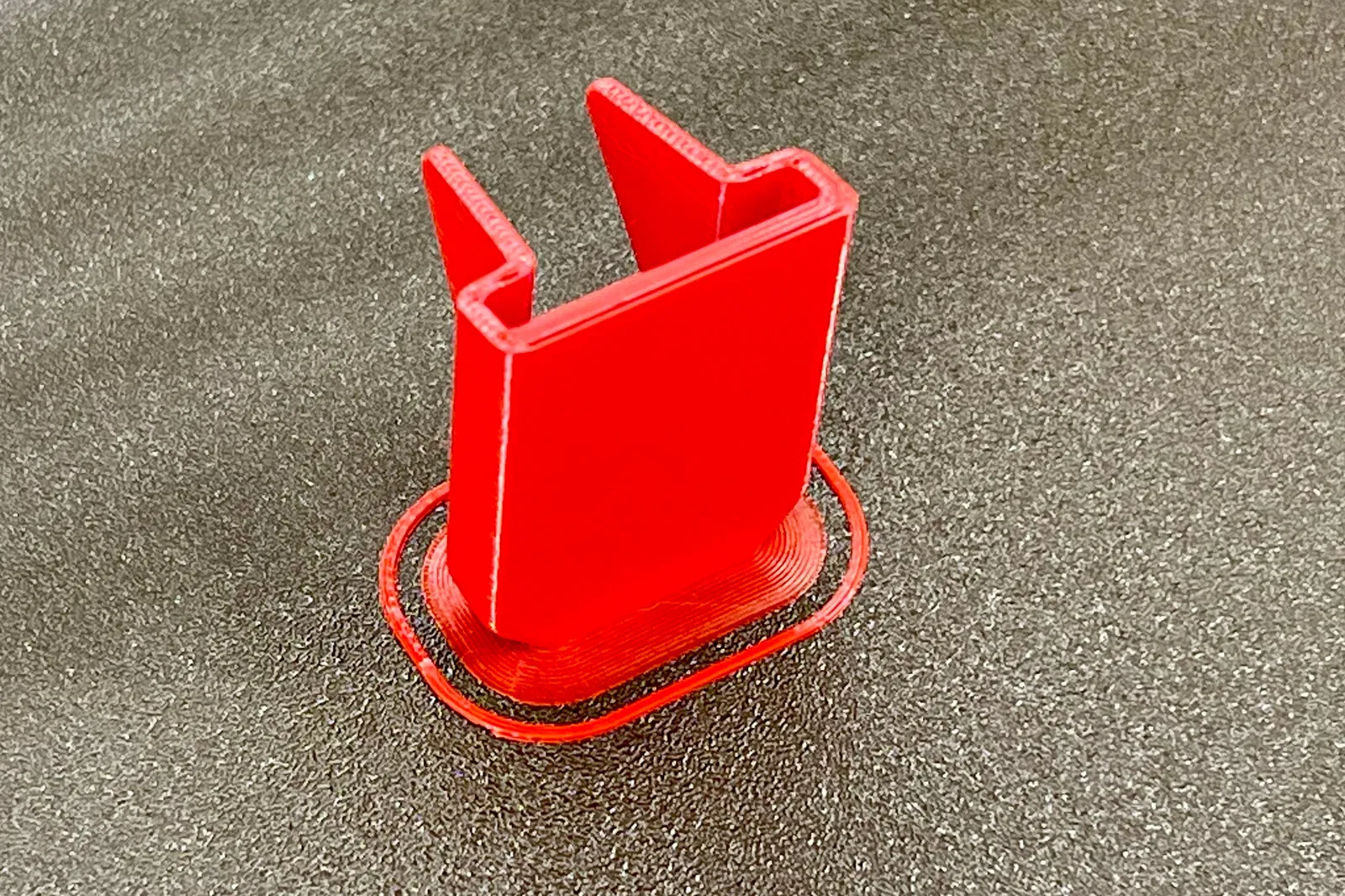

Có một project mẫu PrusaSlicer có tên kết thúc bằng “Print”, trong đó mình đã cấu hình sẵn toàn bộ thiết lập khuyến nghị. Mẫu được in dựng đứng trên phần đầu nhọn (tip) và cần dùng brim.

Xem khuyến nghị của mình trong bảng dưới đây:

Kích thước Nozzle:

0.4mm

Layer Height:

0.2mm

Vật liệu Filament:

PETG hoặc ASA (hoặc vật liệu dẻo dai/“tough” khác)

Perimeters:

Ba perimeters

Infill:

100%

PrusaSlicer Profile:

“0.2mm Quality”

Postprocessing

Sau khi in xong, gỡ brim ra và chà nhám các góc ở phần tip cho tới khi nó bo tròn và mịn.

Để vừa khít nhất: Lắp miếng bọc lên kẹp, sau đó dùng heat gun làm nóng phần in. Tiếp theo, cẩn thận ép miếng bọc sát vào kẹp và ở bước thứ hai, siết kẹp nhẹ lên một bề mặt phẳng.

Kích thước

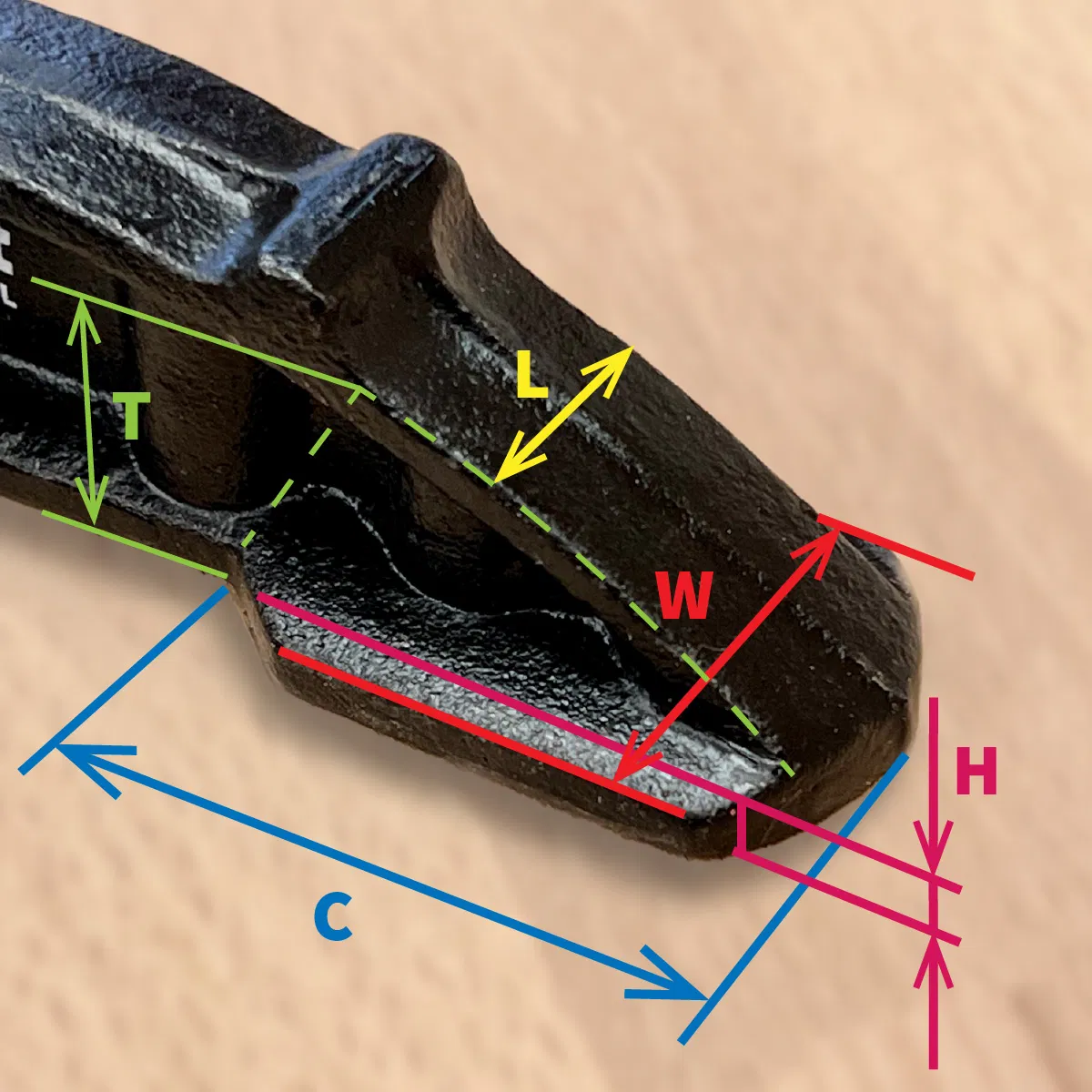

Để tìm đúng kích thước cho miếng bọc của bạn, hãy dùng thước kẹp (callipers) đo các kích thước H, W, L và C như trong hình ở trên.

• W: Bề rộng của “chân” ở điểm rộng nhất. Cộng thêm 0.5mm vào bề rộng chân rồi làm tròn lên số nguyên kế tiếp.
• H: Chiều cao trung bình của hai bên “chân”. Tốt nhất đo tại đường được chỉ trong hình.
• L: Đo bề ngang như hình rồi làm tròn lên. Thông số này không quá quan trọng vì miếng bọc có độ mềm, có thể giãn 1–2mm tại vị trí này.
• C: Chiều dài cần được che phủ. Ở đây mình chỉ tạo model cho 40mm.
• T: Chiều cao của phần tip tính từ đế của shoe. Ở đây tất cả model dùng giá trị trung bình 24mm.

Tên file và part number của các model có định dạng như sau:

LR2220-W26-H4_5-L12-C40-T24

Mỗi kích thước sẽ có tiền tố là chữ W, H, L, C và T như minh hoạ phía trên. Với W, dấu thập phân sẽ được thay bằng ký tự gạch dưới.

Thêm nhiều size khác

Có thêm nhiều kích thước ở các bản in sau:

• F-Clamp Cover Replacement - Small Clamps
• F-Clamp Cover Replacement - Medium Size Clamps

Không thấy đúng kích thước của bạn?

Nếu bạn có kẹp chữ F với kích thước chưa có trong danh sách miếng bọc này, nhưng vẫn phù hợp với hình dáng tổng thể, bạn để lại bình luận giúp mình nha. Tốt nhất là chụp một tấm hình và ghi lại các số đo theo đúng ký hiệu chữ như trên, kèm theo hãng và part number của cây kẹp. Mình sẽ thử bổ sung một model có đúng kích thước đó vào bản in này.

Khám phá thêm từ Meti·kumi

Bạn quan tâm các thiết kế của mình? Xem bộ sưu tập model 3D tại đây:

👉 https://metikumi.com/3d-models/

Kết nối trên mạng xã hội để cập nhật mới nhất và xem tiến độ đang làm:

👉 https://metikumi.com

Kết luận

Nếu bạn bị mất vài miếng bọc của kẹp chữ F, hoặc đơn giản là muốn đồng bộ màu sắc, bản in này ít nhất cũng sẽ cho bạn vài lựa chọn. Tuy vậy, bạn cũng nên lưu ý là bản in sẽ không bao giờ “trâu” bằng các chi tiết zin làm theo kiểu ép nhựa (injection moulded).

Chúc bạn in vui và kẹp ngon! 😄
