Giá Treo F-Clamp Gọn Nhỏ cho Kẹp Regular và Small

Mình thiết kế cái giá treo f-clamp này để cất kẹp lên tường gọn nhất có thể. Đây là phiên bản nhỏ hơn của , dùng cho kẹp loại regular và small.

Cách in giá treo clamp này

Có một project mẫu trong PrusaSlicer kết thúc bằng chữ “Print”, trong đó mình đã cấu hình sẵn tất cả các setting khuyến nghị. Mẫu này được in khi đặt nằm ngửa (in trên lưng).

Xem các khuyến nghị của mình trong bảng dưới đây:

Kích thước nozzle:

0.4mm

Chiều cao layer:

0.2mm

Vật liệu filament:

PETG hoặc PLA

Perimeters:

Ba perimeters để tăng độ bền

Infill:

15%

Prusa Slicer Profile:

“0.2mm Quality”

Kích thước

Bạn xem tất cả kích thước trong bản vẽ phía trên. Giá treo dùng được với bản thanh (bar) rộng tối đa 6mm và phần đầu (head) rộng tối đa 16mm. Giá được thiết kế cho kẹp loại regular và small. Phần đầu kẹp không nên dài quá 16cm, nếu không sẽ không được giữ chắc trong giá.

Lắp đặt

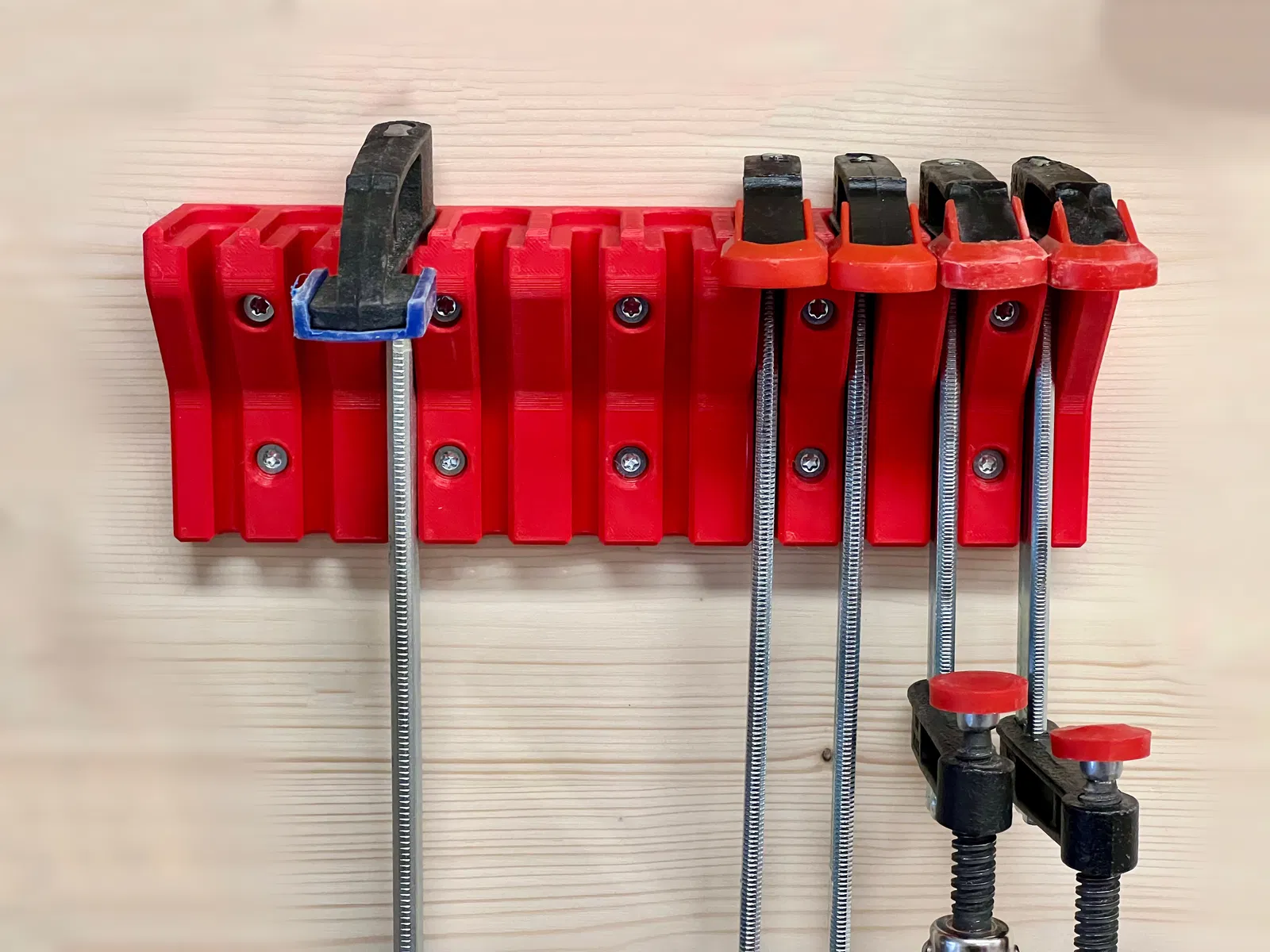

Dùng vít gỗ đầu chìm (countersunk) 4mm để bắt giá treo lên tường. Lý tưởng nhất là bắt vít vào tất cả các lỗ đã chuẩn bị sẵn để lực được chia đều và tránh làm cong chi tiết.

⚠ Siết vít cẩn thận bằng tay! ⚠

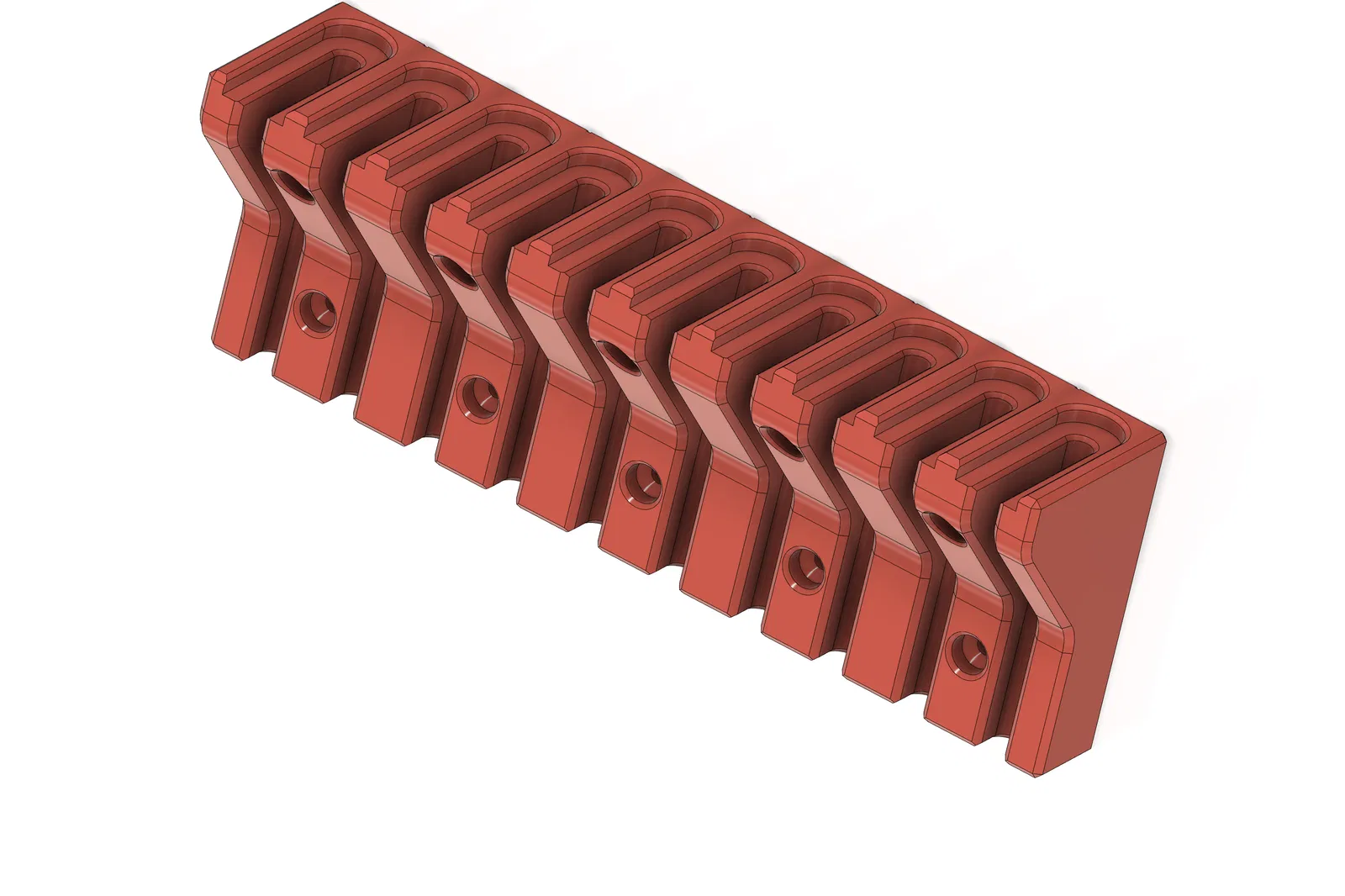

Về thiết kế Fusion360

File thiết kế Fusion360 cho phép bạn dễ dàng chỉnh kích thước các khe và tổng kích thước của giá treo. Thiết kế sẽ tự động điều chỉnh số lượng khe để tận dụng bề ngang tốt nhất. Chỉ chỉnh các tham số trong mục favourites.

Vì Fusion360 có khá nhiều vấn đề, đặc biệt với các thiết kế fully parametric, mình chỉ khuyên bạn chỉnh sửa trong Fusion360 nếu bạn đã có kinh nghiệm với phần mềm này.

Variants

• LR2218 Solid and Compact F-Clamp Holder for Long and Heavy Clamps
• LR2219 Compact F-Clamp Holder for Regular and Small Clamps

Explore More from Meti·kumi

Quan tâm các thiết kế của mình? Xem thêm bộ sưu tập 3D models tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mình trên mạng xã hội để cập nhật mới nhất và xem các dự án đang làm dở:

👉 https://metikumi.com

Kết luận

Bản in này giúp bạn cất được nhiều kẹp hơn trong không gian nhỏ hơn — giờ thì bạn có thể “sắm” thêm kẹp nữa. Nếu bạn thích model này, vui lòng đánh giá và up ảnh bản in của bạn. Nếu gặp vấn đề hoặc có ý tưởng cải thiện, cứ cho mình biết.

Chúc bạn in vui vẻ!
