Hộp đựng rác có bản lề Print-in-Place – Nhiều kích thước

Mình thiết kế một hộp đựng rác nhỏ với nhiều đường kính và nhiều chiều cao thân hộp khác nhau. Nắp có bản lề được print-in-place và vặn (screw) trực tiếp vào thân hộp. In mẫu này không cần support, và mình khuyên dùng PETG hoặc PLA.

Cập nhật 2022-02-10: Do một lỗi trong Fusion360, các mẫu nắp cho đường kính 100 và 120 đã không được tạo ra hoàn hảo. Mình đã upload bản mới “LR2212B-L…” để sửa lỗi thiết kế này. Xem mục “Revisions” để biết chi tiết.

Cập nhật 2022-05-05: Thêm các mẫu nắp với tolerance T65–T80.

Cách in hộp đựng rác này (How to Print this Disposal Box)

In nắp với mặt phẳng úp xuống bàn in. Thân hộp cũng làm tương tự.

Có nhiều file project ví dụ của Prusa Slicer, tên kết thúc bằng “Print”, trong đó mình đã cấu hình sẵn các setting khuyến nghị. Với phần thân hộp, mình có thêm project với 3 kiểu seam khác nhau.

Bạn cũng có thể xem hướng đặt đúng của các chi tiết trong các file ví dụ này. Hoặc tham khảo bảng khuyến nghị bên dưới:

Kích thước nozzle:

0.4mm

Chiều cao lớp (Layer Height):

0.2mm

Vật liệu sợi in (Filament Materials):

PLA hoặc PETG

Perimeters:

Ba perimeters cho nắp

Infill:

15%

Prusa Slicer Profile:

“0.2mm Quality”

Cài đặt nâng cao (Advanced Settings):

• Tắt “Fill Gaps”, ngoại trừ 2mm đầu tiên của model.
• Với PLA dạng lì (matt), lấp lánh (glittery) hoặc màu tối, bật “Random Seam Positions”.
• Với PLA bóng, phản chiếu, chọn seam position “Nearest” hoặc “Rear”.

Lắp ráp (Assembly)

Dây thun (Rubber Band)

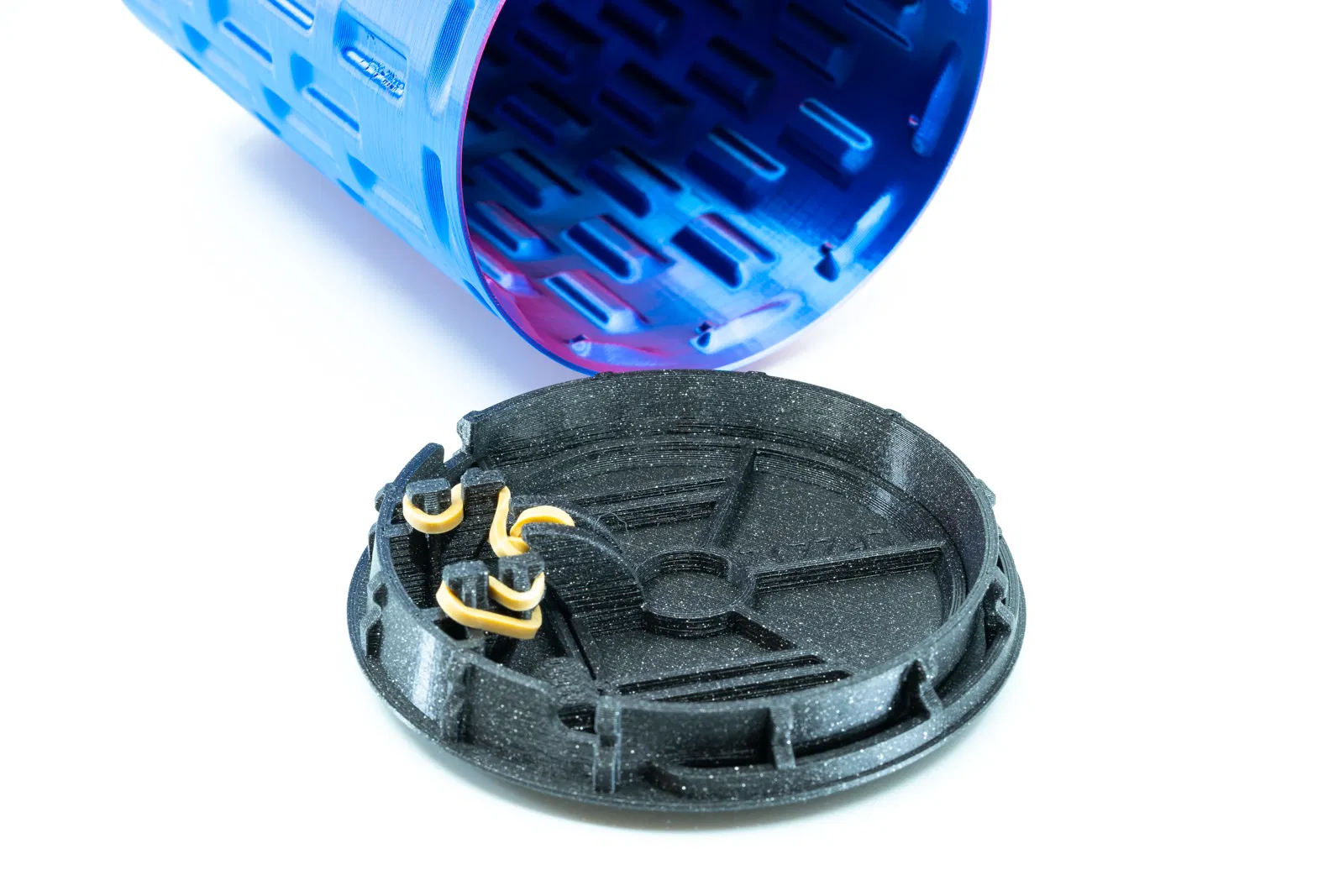

Đầu tiên, luồn dây thun qua khe giữa hai gờ nhô bên trong của cái móc trên nắp, như hình dưới:

Tiếp theo, kéo hai đầu dây thun ra phía trước móc và sang hai bên:

Sau đó, bắt chéo hai đầu dây, rồi luồn vòng quanh các móc ở vành.

Giờ bạn có thể cố định hai đầu dây bằng 2 chốt như hình.

Nắp gắn với thân hộp (Lid to Container)

Chỉ cần đặt nắp lên thân hộp rồi xoay theo chiều kim đồng hồ để khóa vào vị trí.

Kích thước (Dimensions)

Nắp (Lids)

Tên file và định dạng part number của nắp như sau:

LR2212-L<diameter>-T<tolerance index>

Đường kính tính bằng milimet; còn tolerance index thì xem phần bên dưới.

Thân hộp (Container)

Tên file và định dạng part number của thân hộp như sau:

LR2212-C<diameter>-<height>-T<tolerance index>

Đường kính và chiều cao tính bằng milimet; còn tolerance index thì xem phần bên dưới.

Tolerance Index

Tolerance index là một giá trị từ 00 đến 99, trong đó 50 là mức trung tính. Giá trị thấp hơn sẽ cho độ khít chặt hơn, còn giá trị cao hơn sẽ lỏng hơn.

Như bạn thấy, cả nắp và thân hộp đều có nhiều mức tolerance. Nếu bạn chưa chắc, hãy thử in cả nắp và thân hộp với T50. Mức tolerance này thường sẽ ổn với máy in đã canh chỉnh (calibrate) tốt và cho độ khớp đẹp.

Nếu bản lề bị kẹt, hãy dùng model có tolerance index cao hơn, ví dụ T55. Khoảng hở giữa nắp và thân hộp cũng sẽ bị ảnh hưởng khi tăng tolerance. Nếu trước đó phần này khớp tốt, bạn có thể dùng bản chặt hơn (T45) cho thân hộp để bù lại thay đổi.

Với khoảng hở ở bản lề và một số vị trí khác, tolerance index được tính theo T = 0.01mm.

Gợi ý: Để tìm độ khớp tốt nhất giữa nắp và thân hộp, hãy in một cái vòng bằng cách chỉ in phần 10mm phía trên của thân hộp. Để test riêng bản lề, bạn có thể dừng in sau khi phần bản lề hoàn tất. Hoặc thậm chí chỉ in một nửa model.

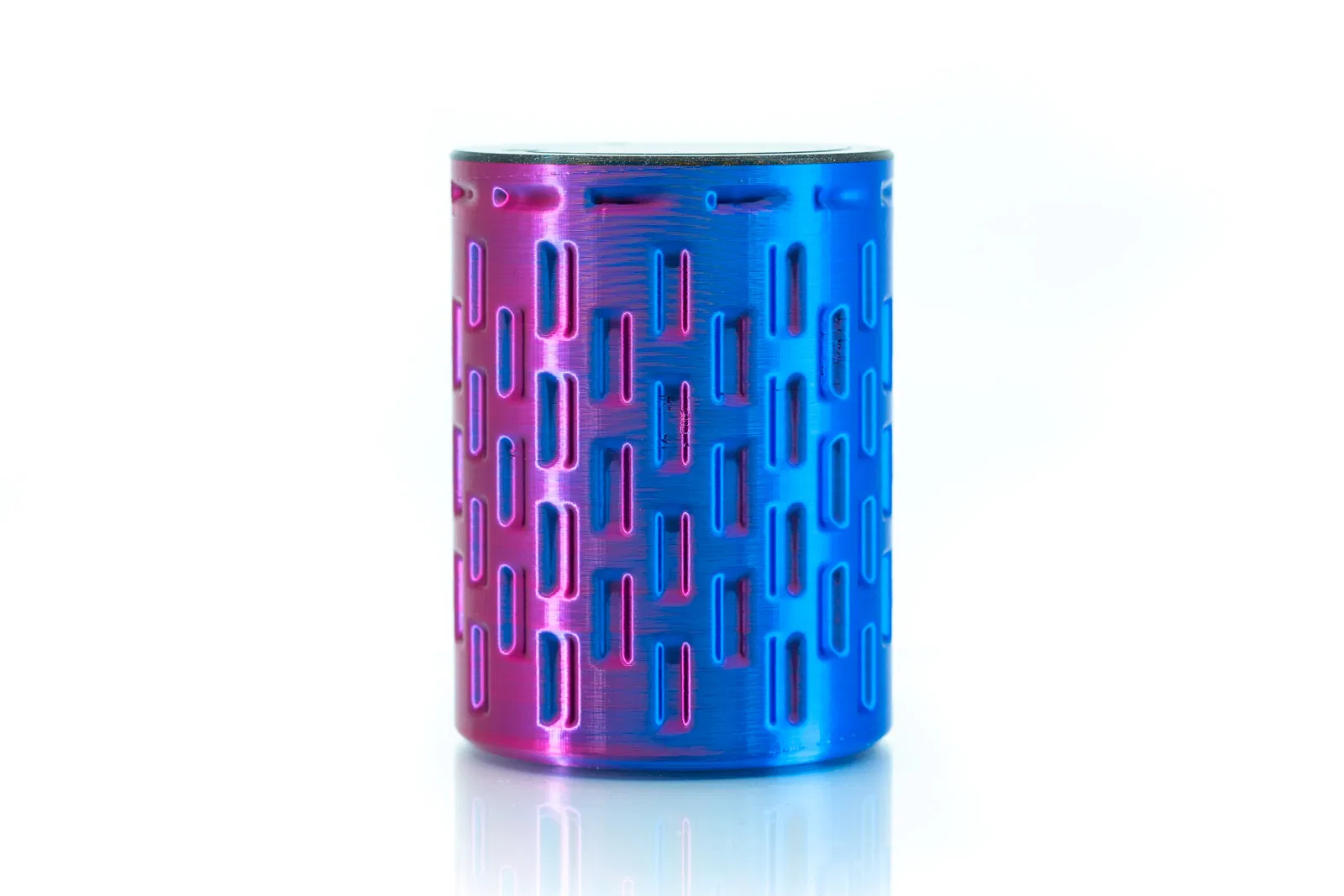

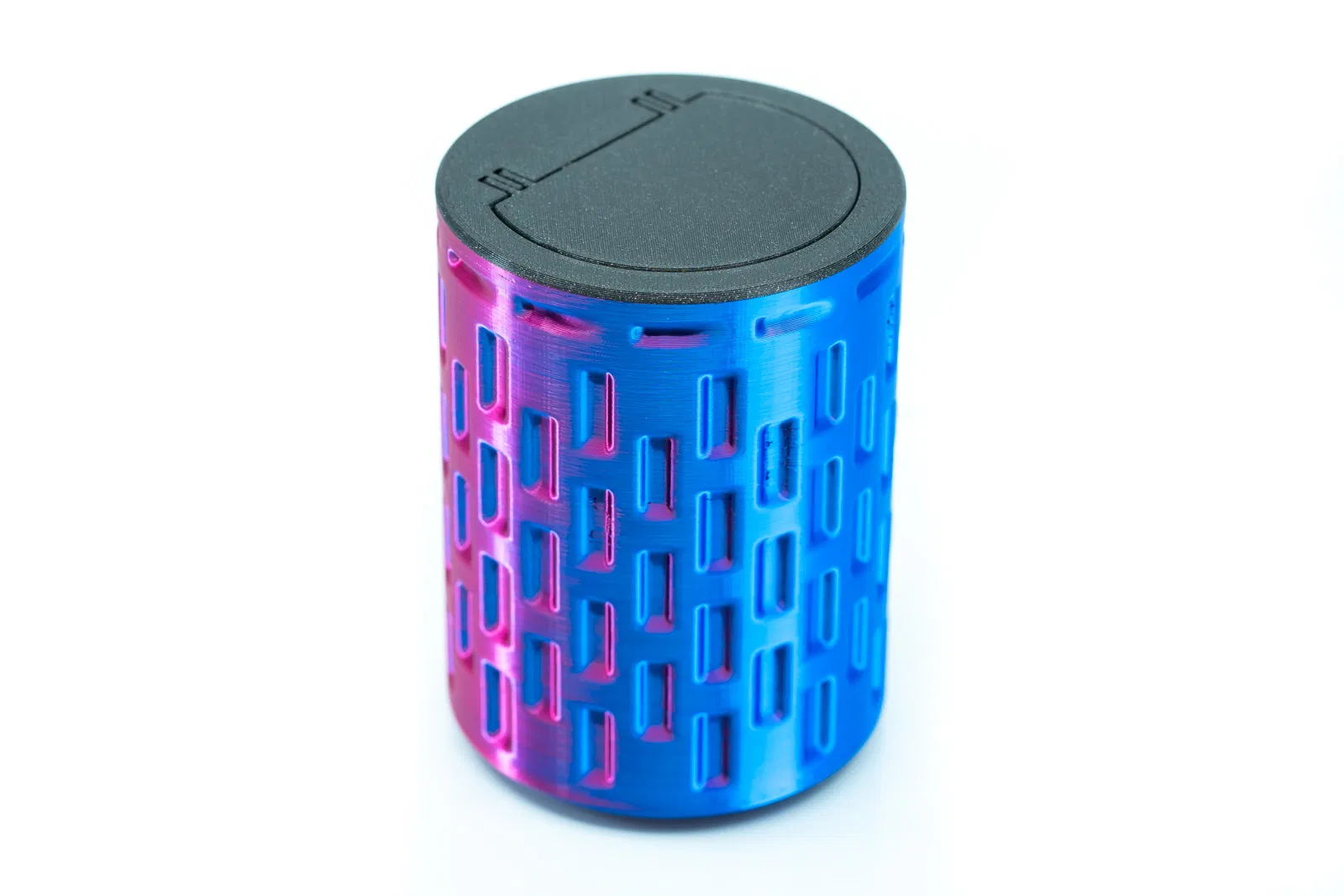

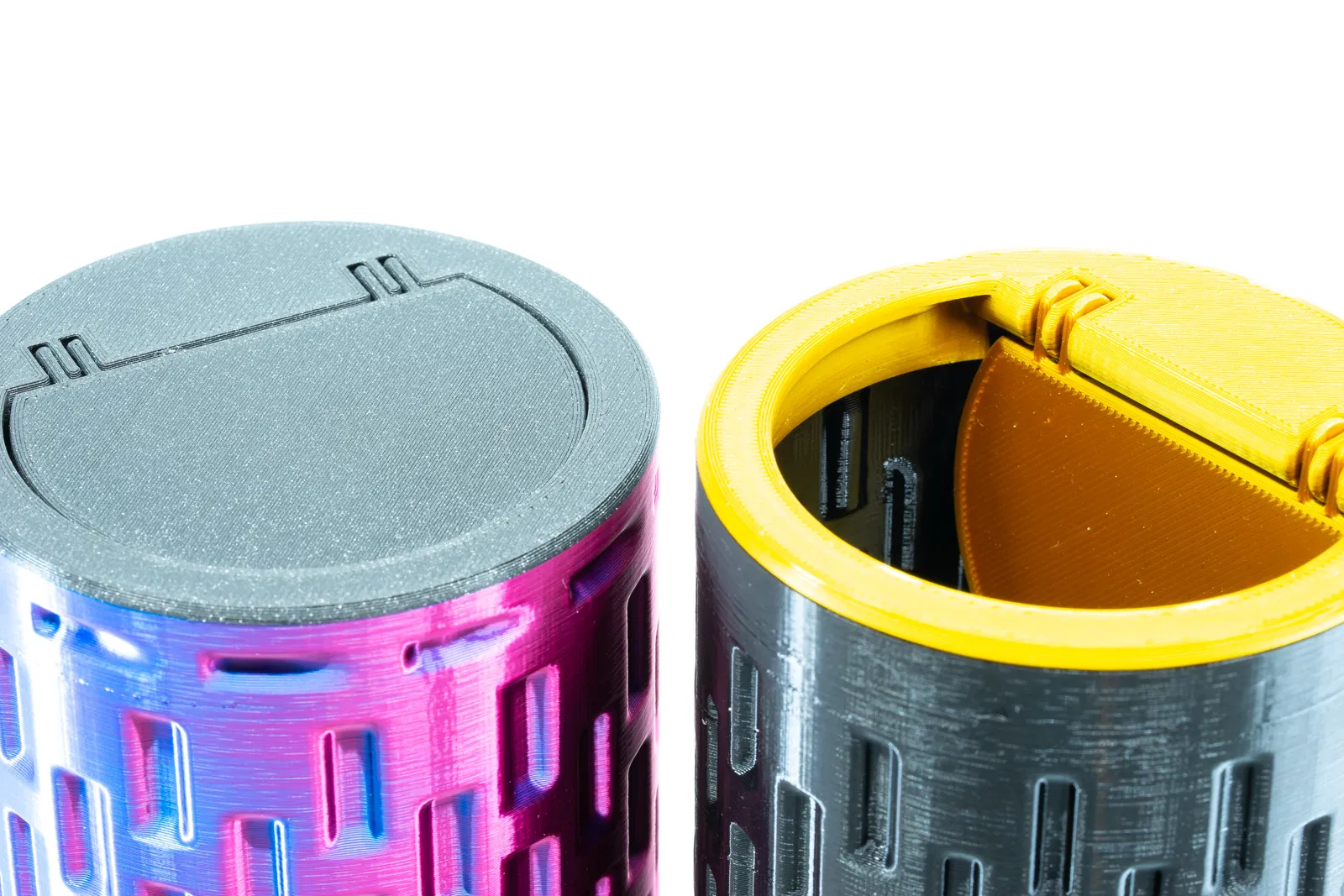

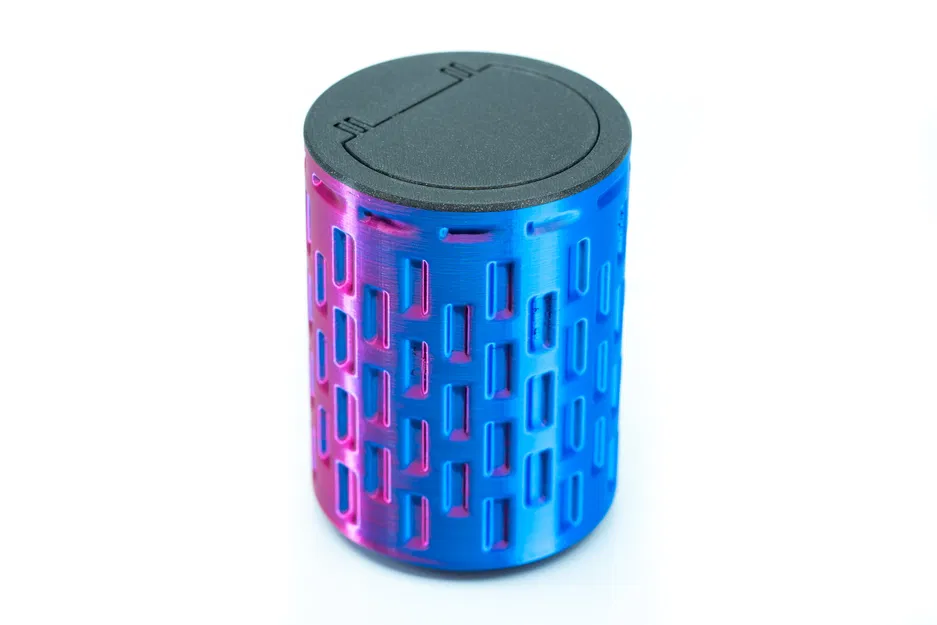

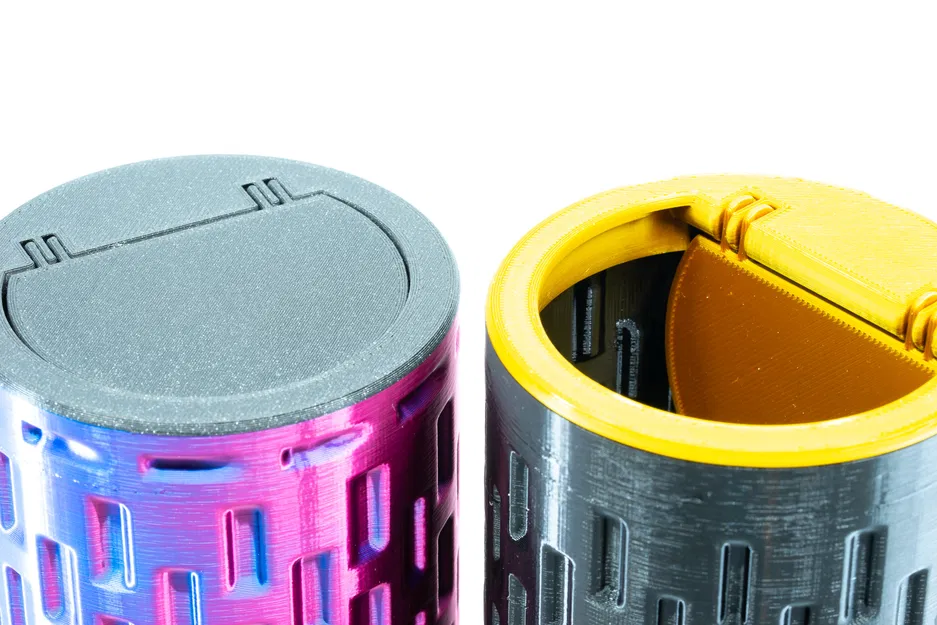

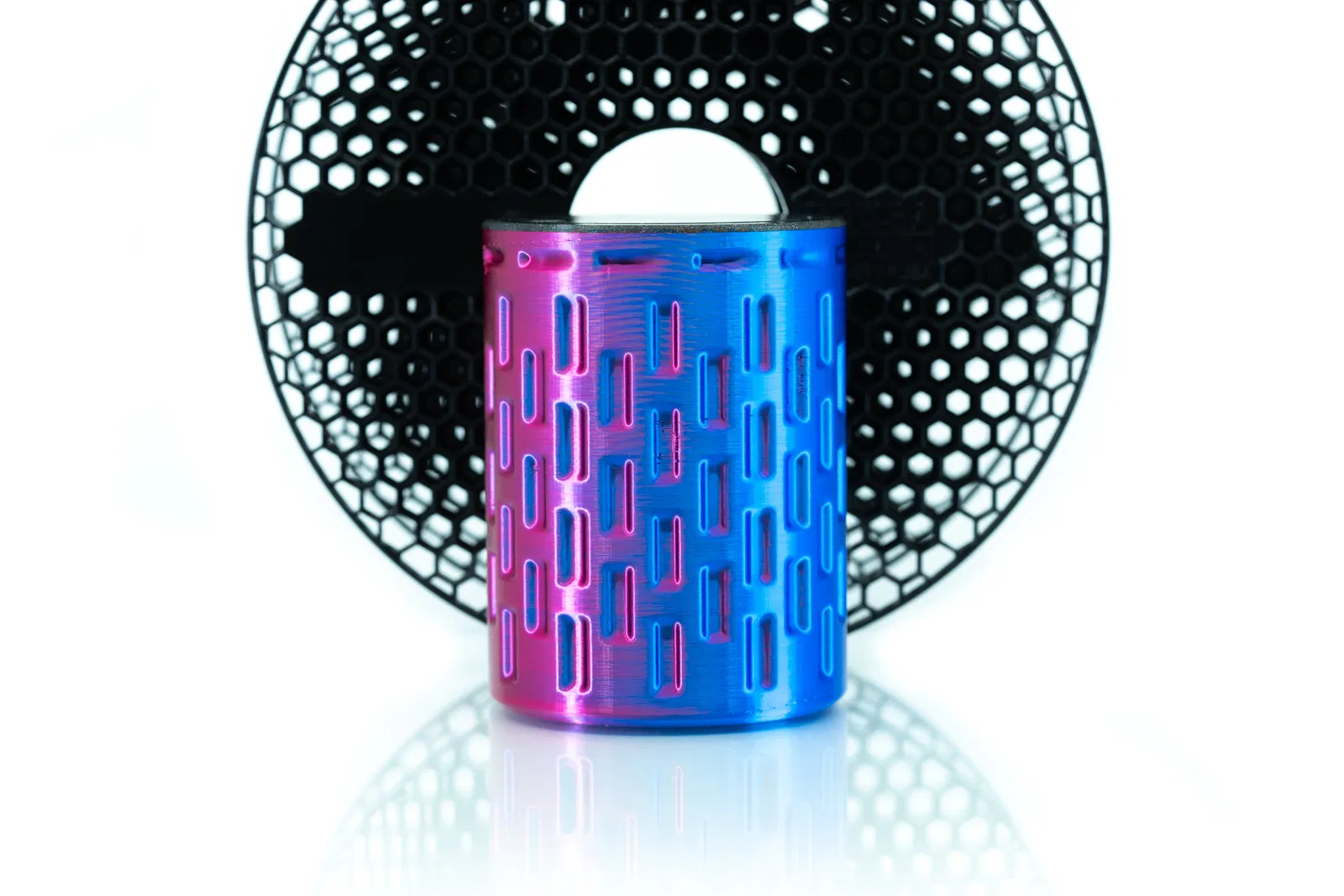

Hình ảnh (Photos)

Loại filament mình dùng cho các bản in trong hình:

• 3DJAKE magicPLA Deep Space
• Prusament PLA Galaxy Black
• Prusament PLA Viva la Bronze (Blend)

Về seam, mình dùng setting “nearest”. Nếu nhìn kỹ, bạn sẽ thấy vài đường seam chạy quanh hai bên.

Khám phá thêm từ Meti·kumi (Explore More from Meti·kumi)

Quan tâm tới các thiết kế của mình? Xem bộ sưu tập model 3D tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem các dự án đang làm dở:

👉 https://metikumi.com

Kết luận (Conclusion)

Hy vọng bạn sẽ tìm được vài cách dùng hay ho cho chiếc hộp đựng rác nhỏ này. Nếu bạn thích, nhớ đánh giá và upload hình bản in của bạn nha. Nếu gặp vấn đề hay có ý tưởng cải thiện model, cứ cho mình biết.

Chúc in vui vẻ! 😄

Revisions

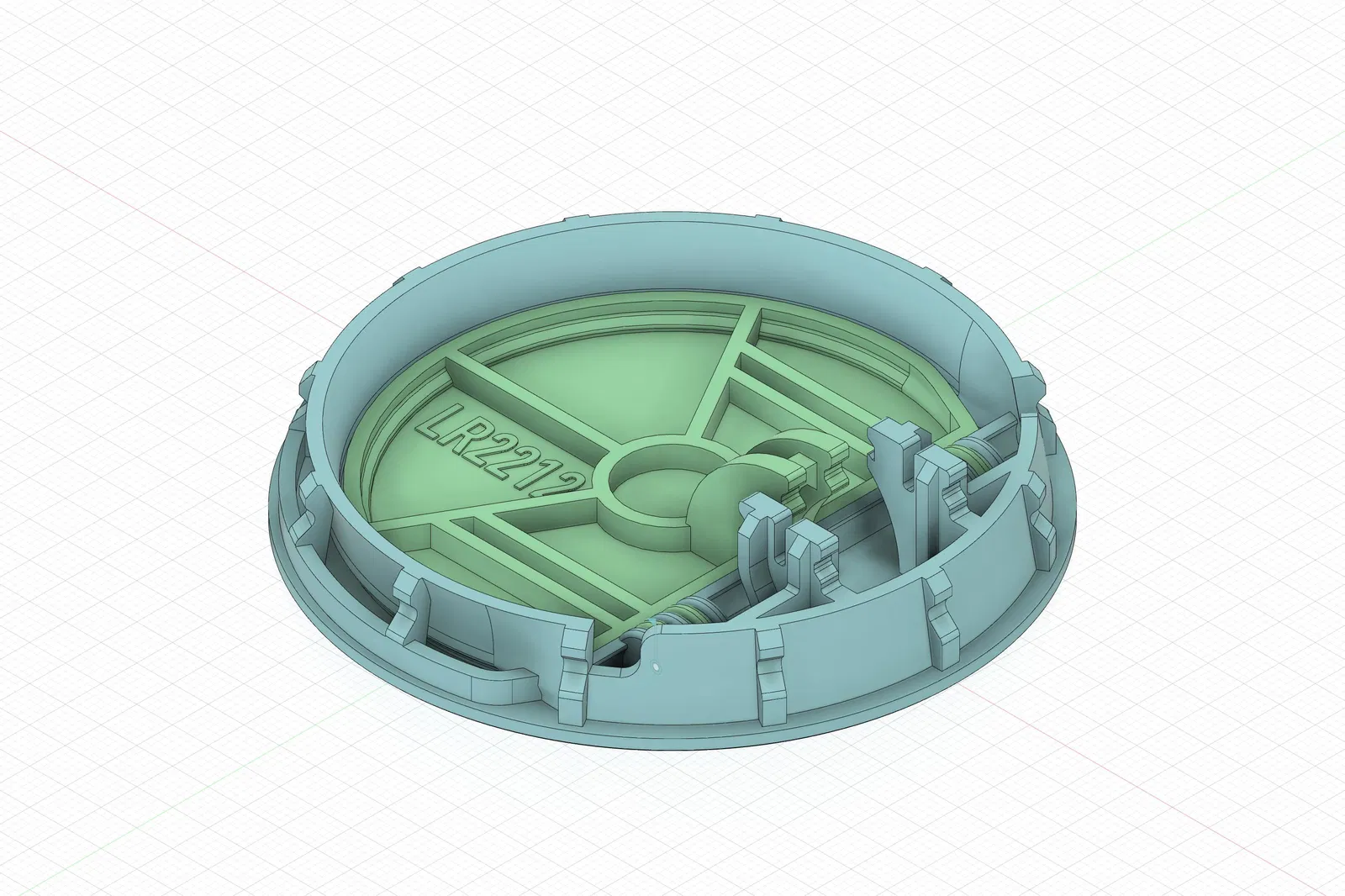

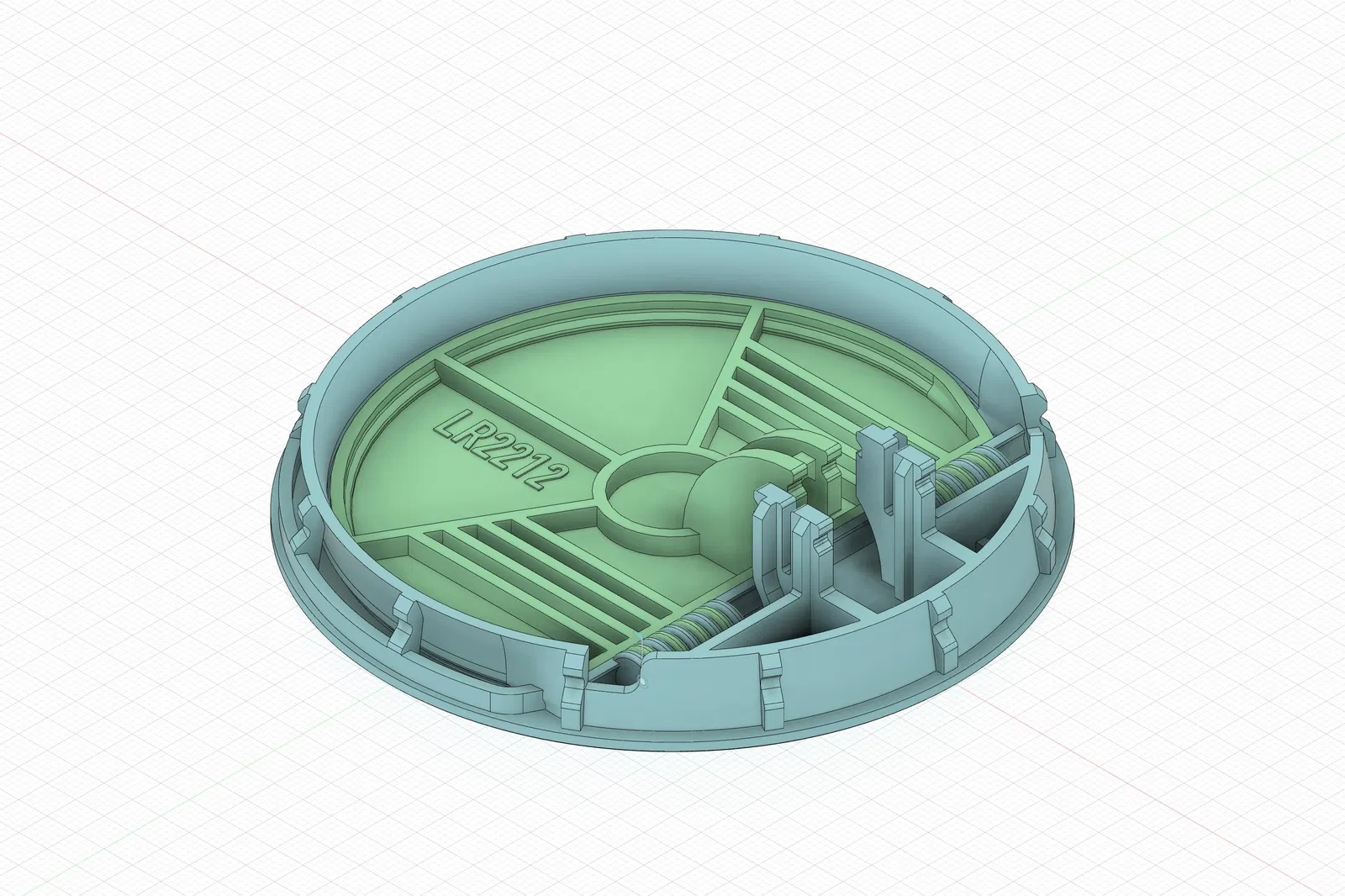

Lid Revision B – 2022-02-10

• Phần vành bị thiếu chamfer ở phía nằm trên bàn in. Dù thiếu chỗ này thường không gây vấn đề khi in, nhưng khoảng hở giữa nắp và vành trông sẽ cân đối hơn.
• Số lượng “hinge blades” không được điều chỉnh theo đường kính nắp lớn hơn. Giờ các nắp đường kính lớn đã có nhiều hinge blades và các gân đỡ (support ribs) hơn đúng như mong đợi.
