Muôi cỡ lớn dùng thực tế – In không cần supports, không cần keo dán

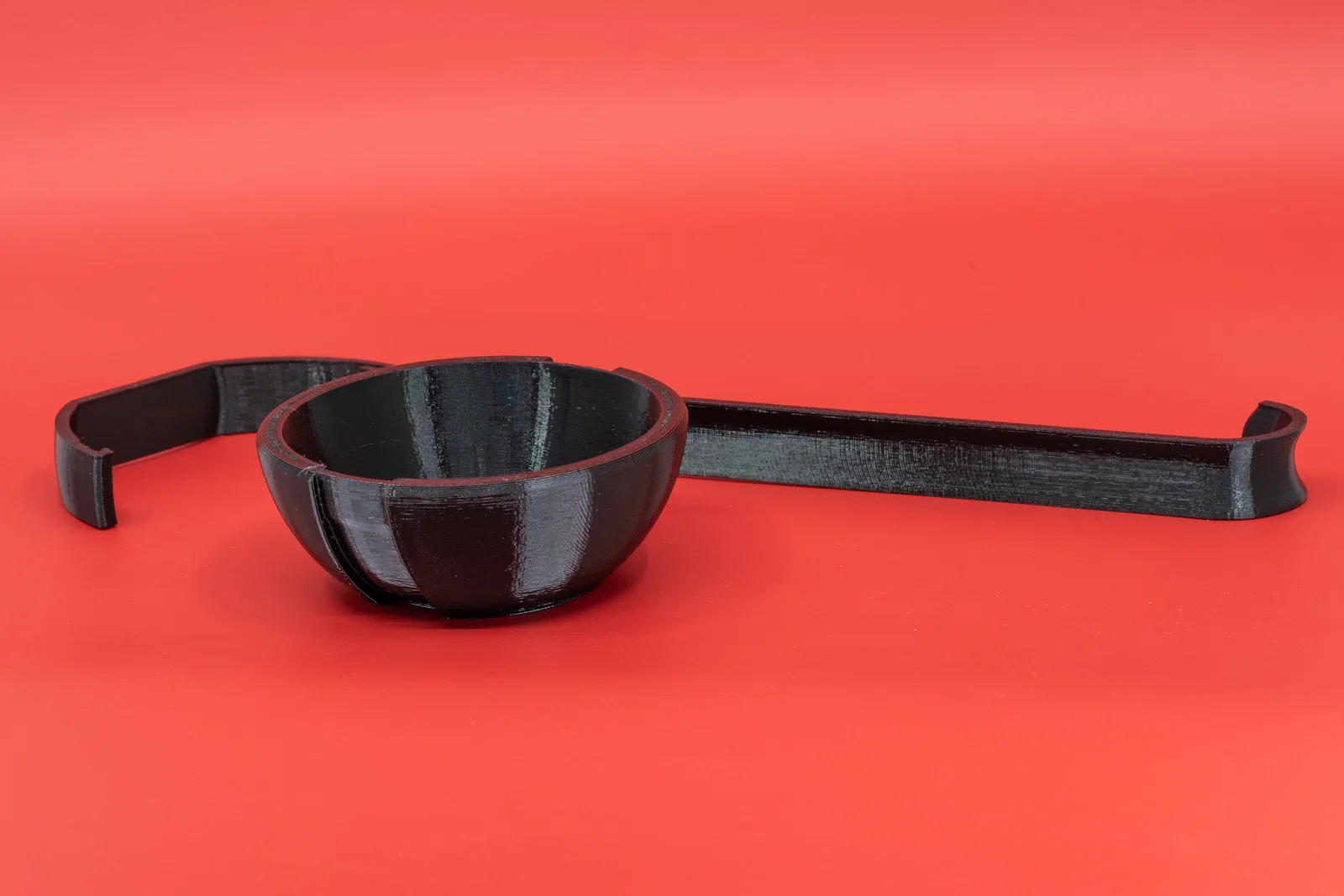

Mẫu muôi cỡ lớn, dùng được thực tế, in 3D gồm 2 phần bấm khớp chắc chắn. Không cần supports, không cần keo dán. Khuyến nghị PETG/ASA, PLA cũng in được. Có file Prusa Slicer kèm thông số in và hướng đặt.
Mô tả

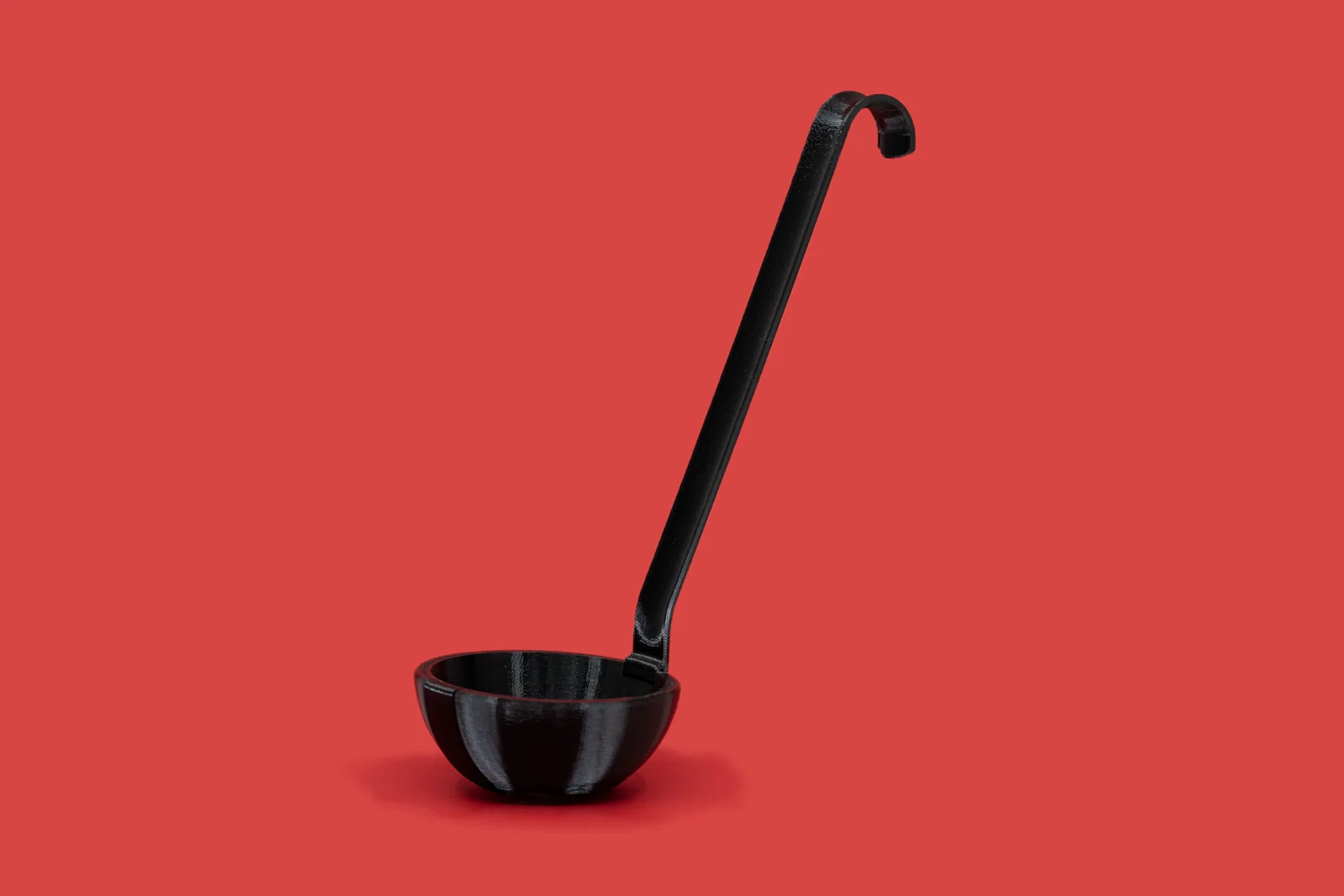

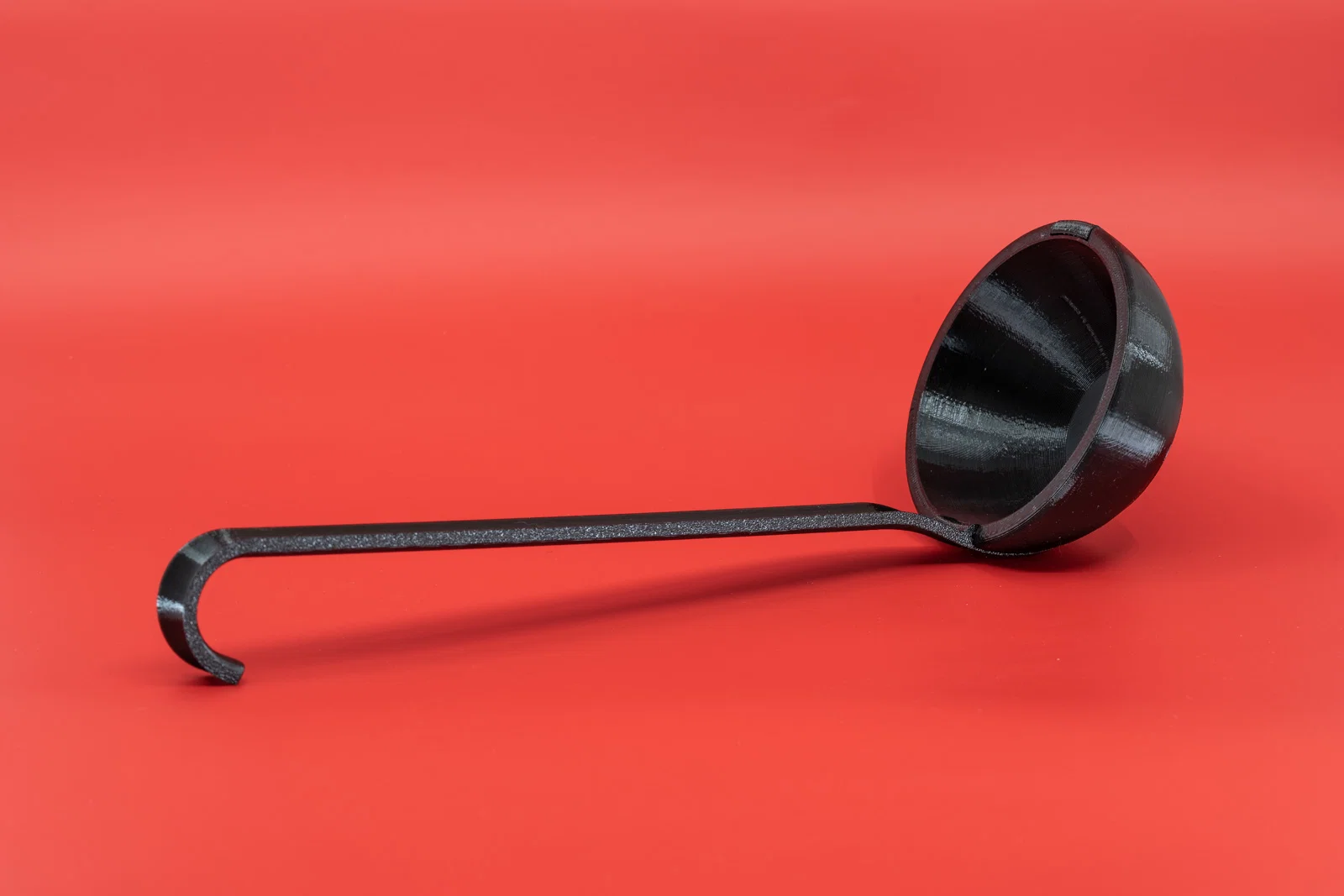

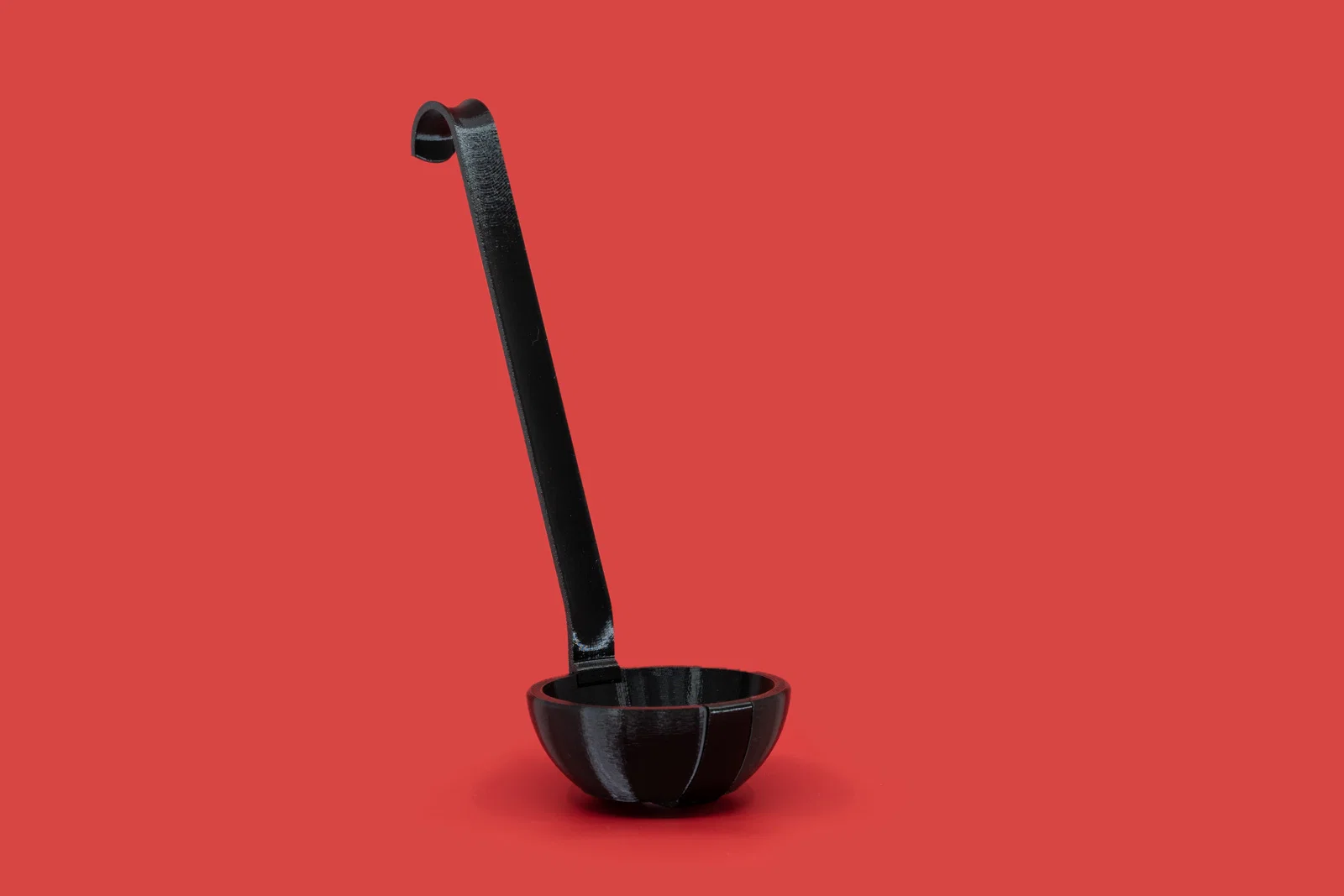

Đây là thiết kế của mình cho một chiếc muôi lớn, dùng được thực tế. Mẫu được in thành 2 phần và bấm khớp với nhau rất chắc. In mẫu này không cần supports, và mình khuyến nghị in bằng PETG, nhưng PLA cũng in được.
Cách in chiếc muôi này
Phần lòng muôi LR2210-68-B.3mf đặt mặt phẳng xuống bàn in. Phần cán muôi thì in nằm nghiêng trên hông. Nếu in bằng PETG hoặc ASA, khả năng bạn sẽ cần thêm một brim nhỏ quanh phần đầu cán.
Có sẵn file project mẫu của Prusa Slicer LR2210-68 Print.3mf với đầy đủ các thiết lập khuyến nghị. Bạn cũng có thể xem đúng hướng đặt của các part. Hoặc tham khảo các thông số trong bảng dưới đây:
Nozzle Size:
0.4mm
Layer Height:
0.2mm
Filament Materials:
PETG, ASA hoặc PLA
Perimeters:
3 perimeters cho cán
2 perimeters cho lòng muôi
Infill:
0% cho cán
15% cho lòng muôi
Prusa Slicer Profile:
“0.2mm Quality”
Lắp ráp

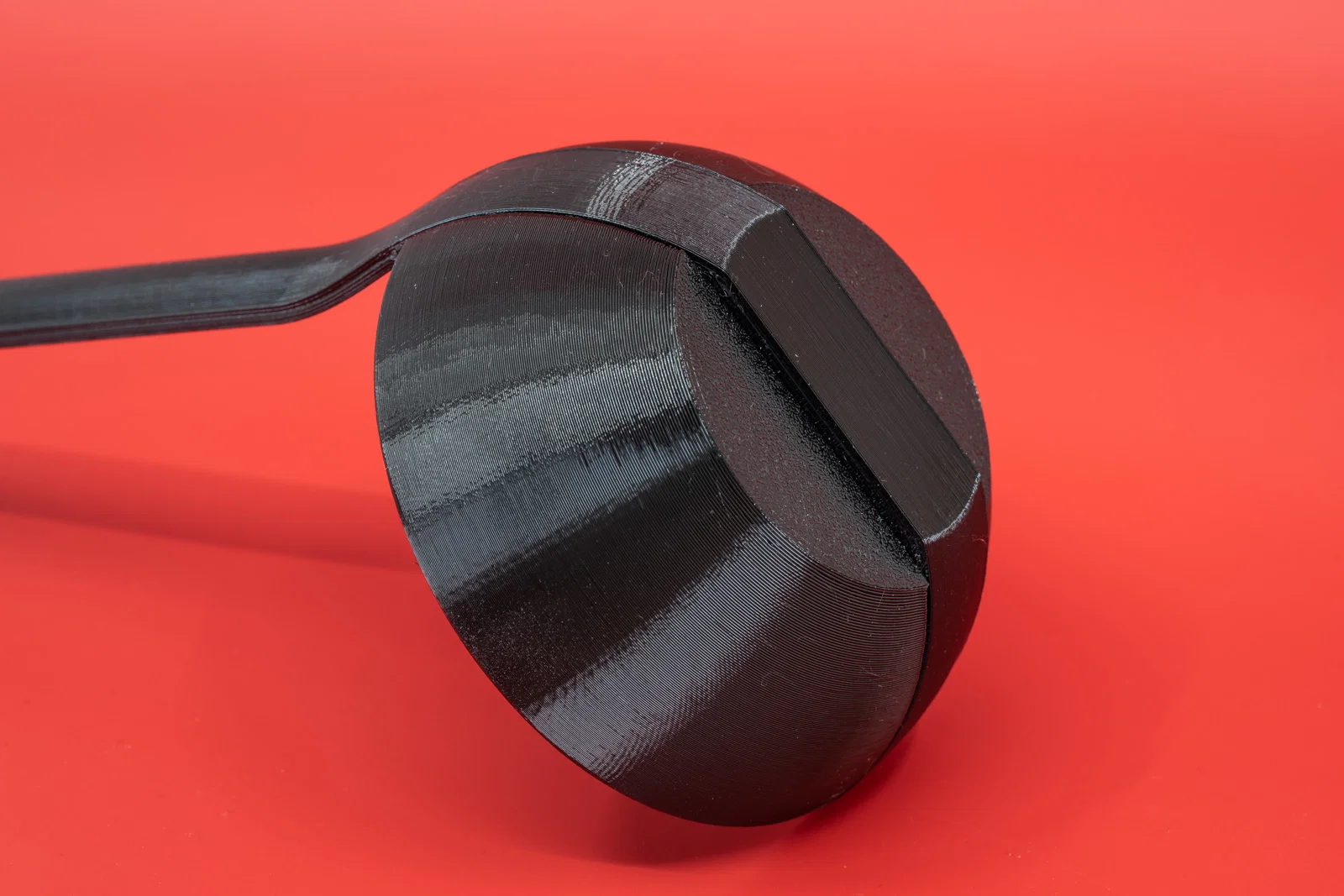

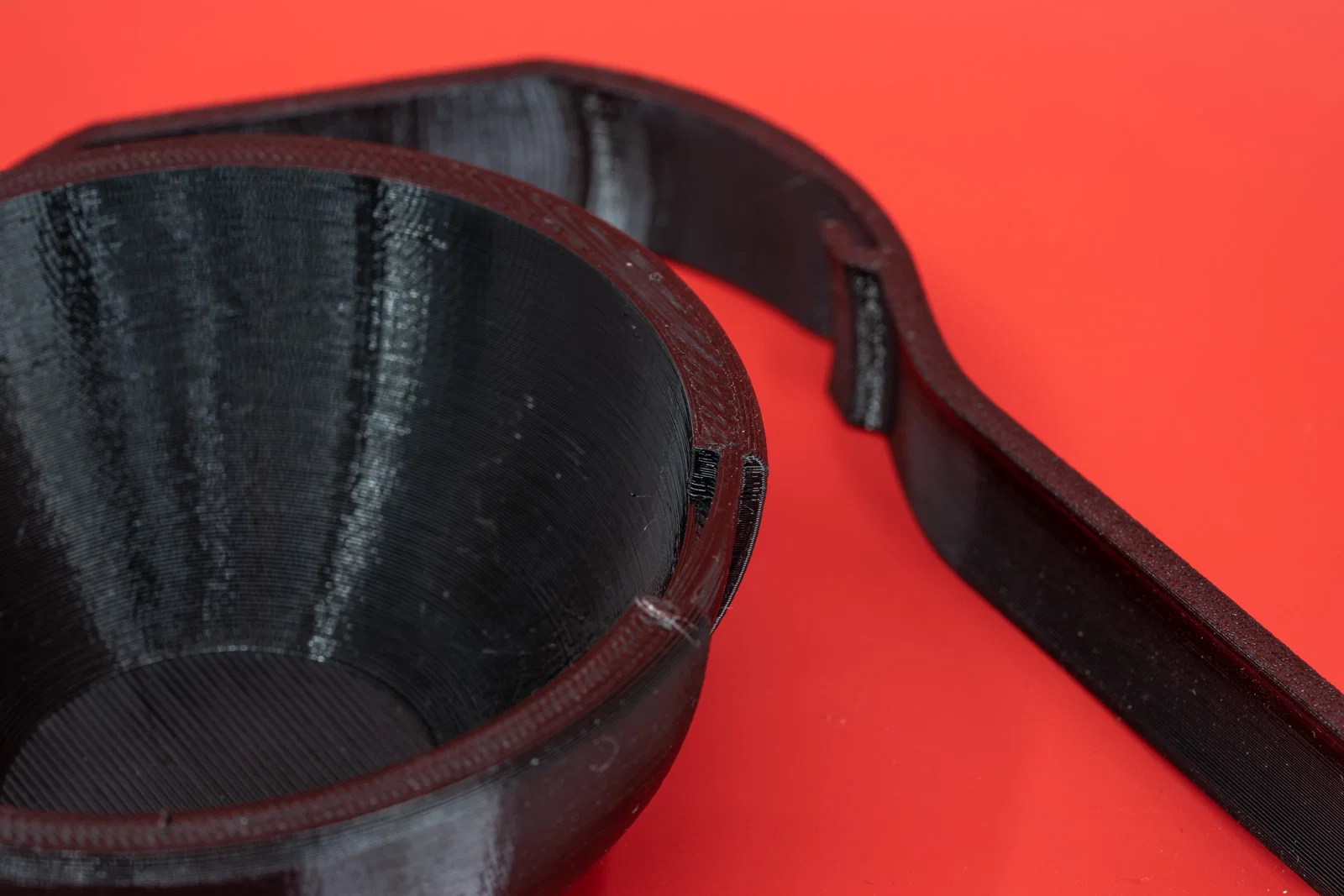

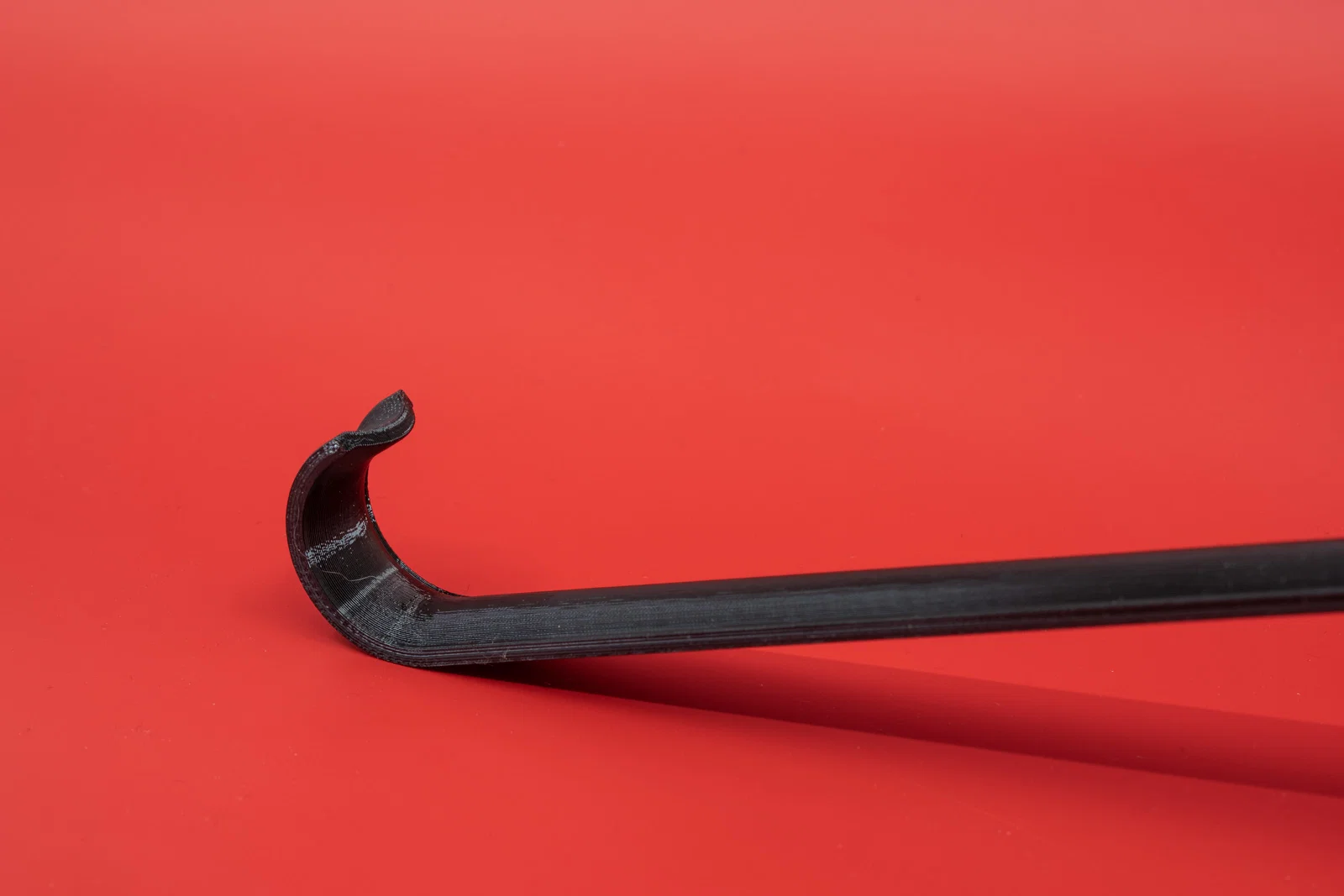

Đầu tiên, luồn móc ở phần cán qua gân dạng chữ H trên lòng muôi. Trượt xuống hết cỡ cho tới khi gần như không còn khe hở giữa lòng muôi và cán.

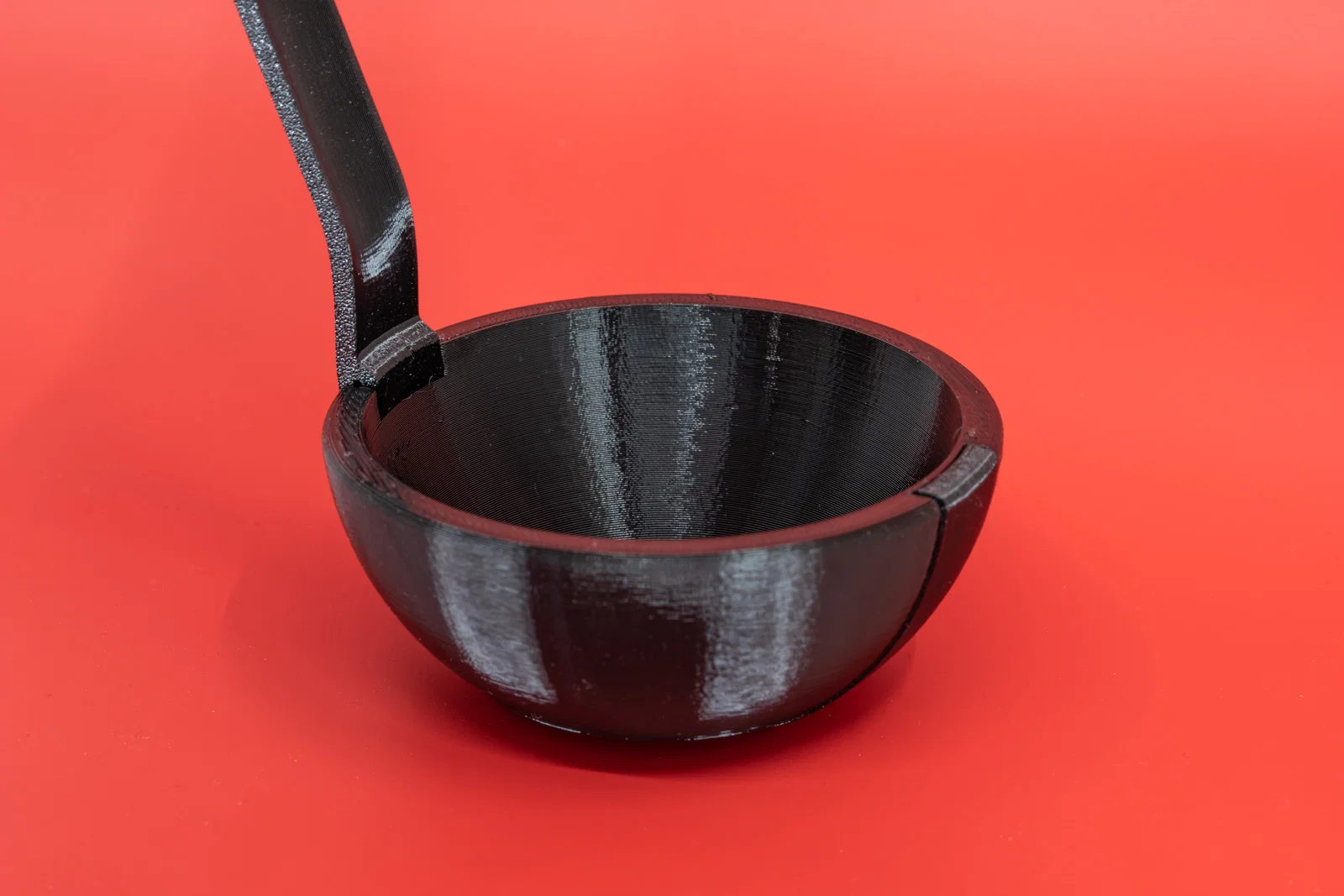

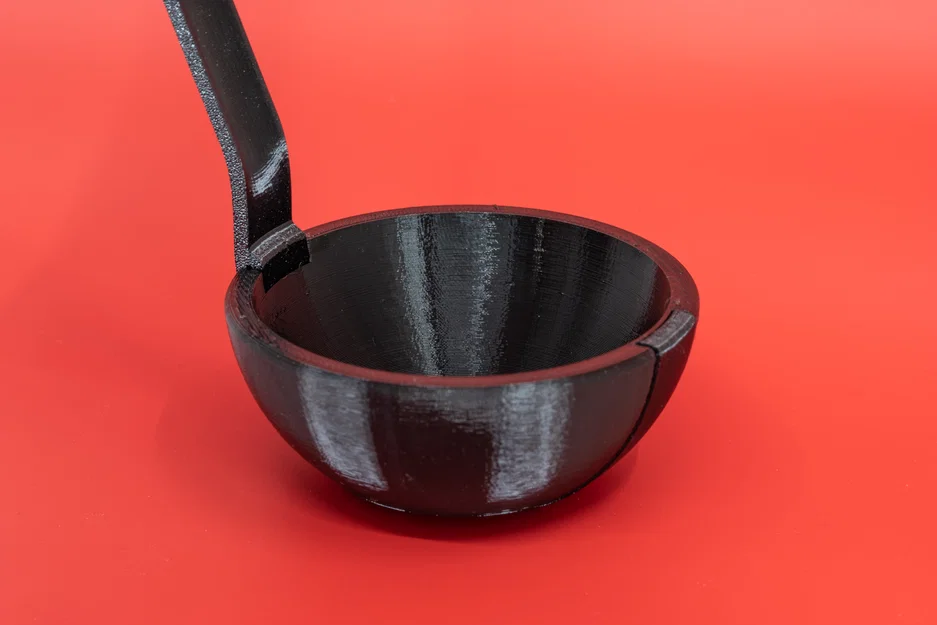

Tiếp theo, ấn phần đầu chữ L của cán ôm qua mép lòng muôi ở phía còn lại cho tới khi nghe “tách” và khớp vào vị trí.
Lưu ý: nếu bạn in bằng PLA thì vật liệu này hơi giòn, dùng lực mạnh quá có thể làm gãy.
Kích thước

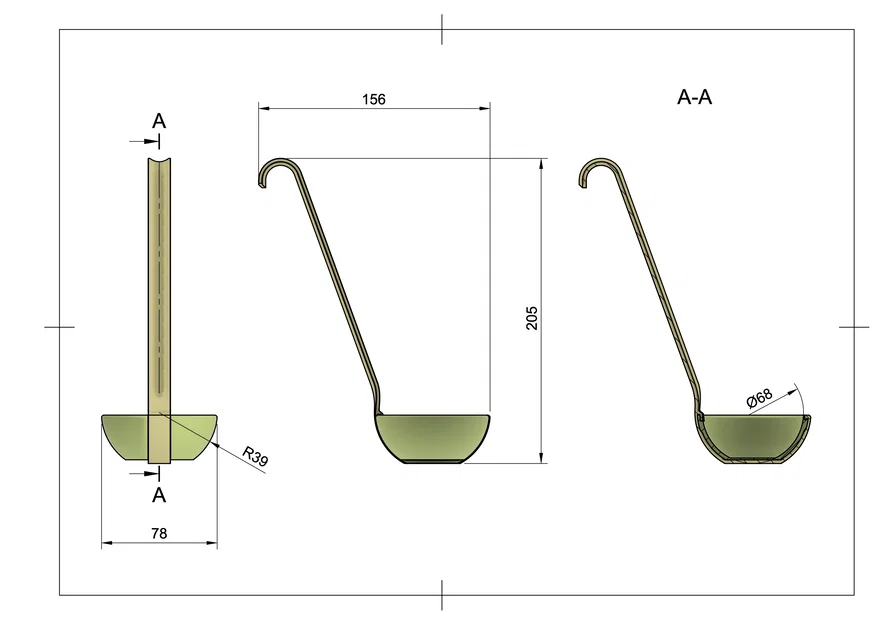

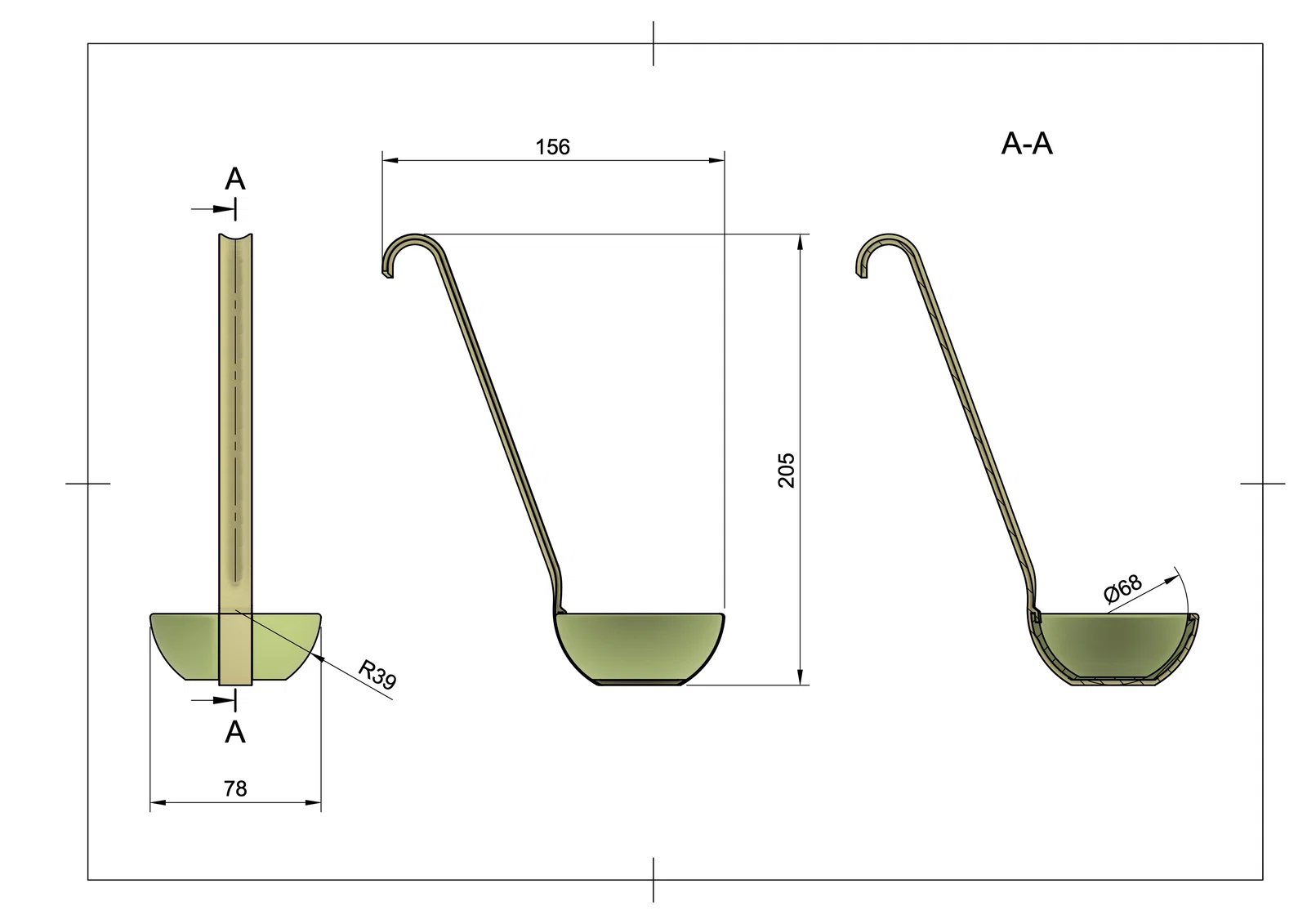

Bạn có thể xem các kích thước quan trọng nhất của chiếc muôi trong bản vẽ phía trên.
Vì sao mình thiết kế một chiếc muôi có thể in 3D
Mình hay dùng các xô sơn cỡ lớn, và thật sự không thích rót sơn từ xô lớn sang các hộp nhỏ hơn. Lúc nào cũng bị sót sơn trên miệng xô rồi chảy xuống thành. Thêm nữa, đôi khi sơn khô ở miệng xô bong ra và rớt vào hộp bên kia.
Vì vậy mình thiết kế chiếc muôi này với nhiều kích cỡ khác nhau để múc sơn từ xô theo lượng rõ ràng, và có thể để luôn muôi trong xô sơn tới khi cần dùng lại.
Kết
Hy vọng bạn sẽ thấy mẫu này hữu ích. Nếu bạn thích, vui lòng đánh giá và đăng ảnh bản in của bạn nha.
Chúc in vui vẻ! 😄
