Bản lề Print-in-Place PETG/ASA – High Strength 300 (LR Basics)
Bản lề print-in-place series 300 độ bền cao, tối ưu cho FFF với PETG hoặc ASA. Có nhiều mức tolerance và chiều dài để bạn chọn, phù hợp cửa tủ nặng và nắp hộp/rương; kèm gợi ý setting in và kích thước vít.
Mô tả

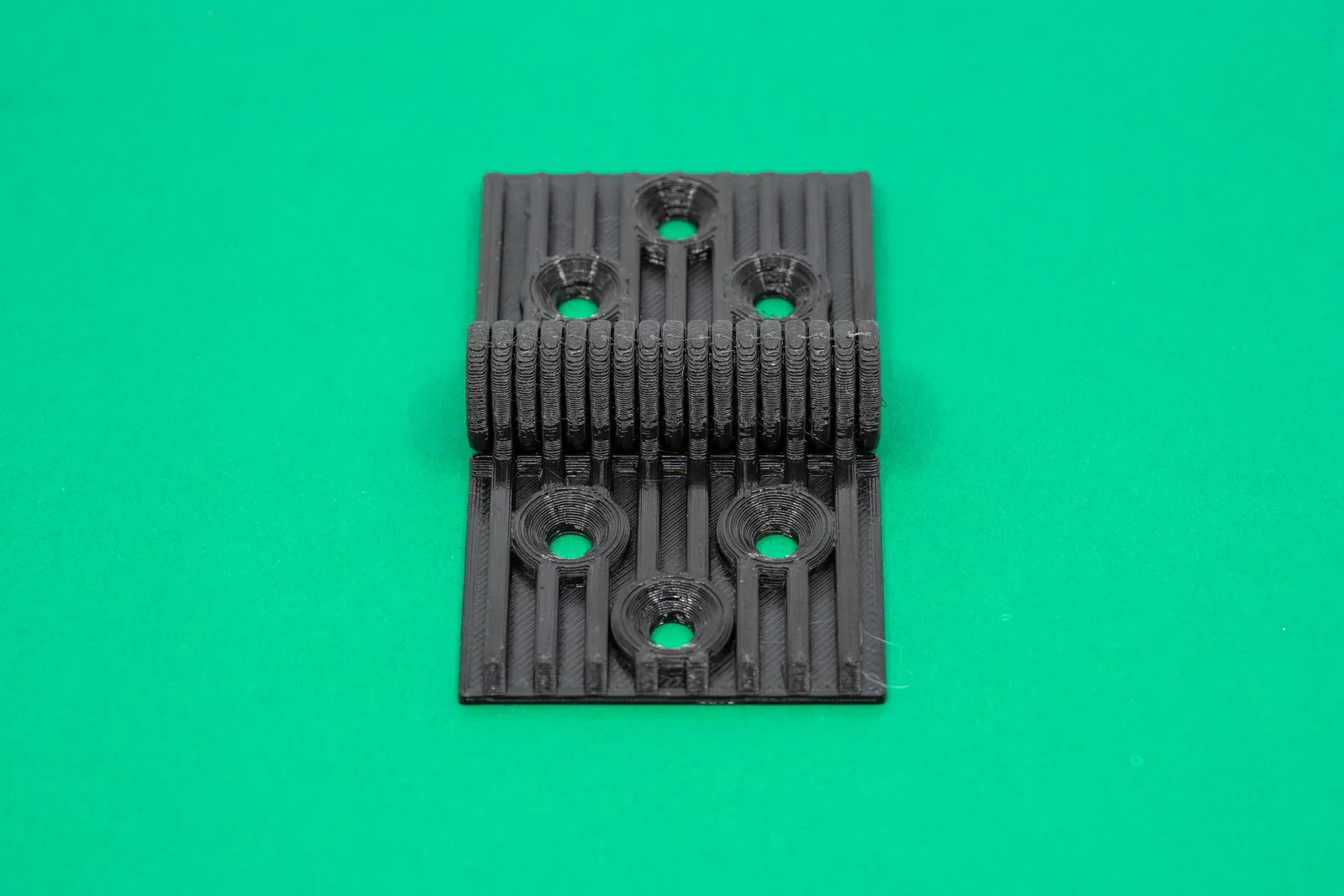

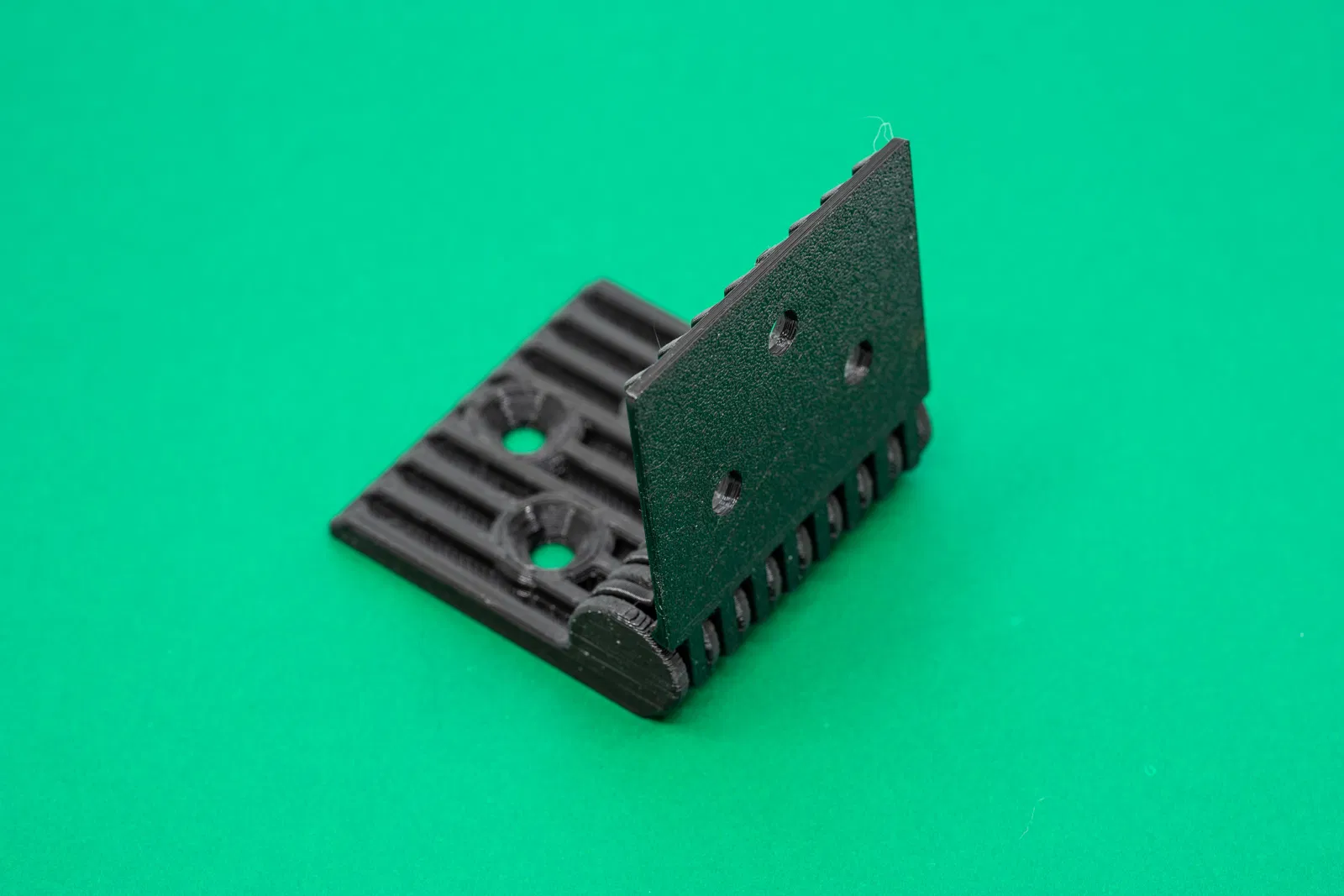

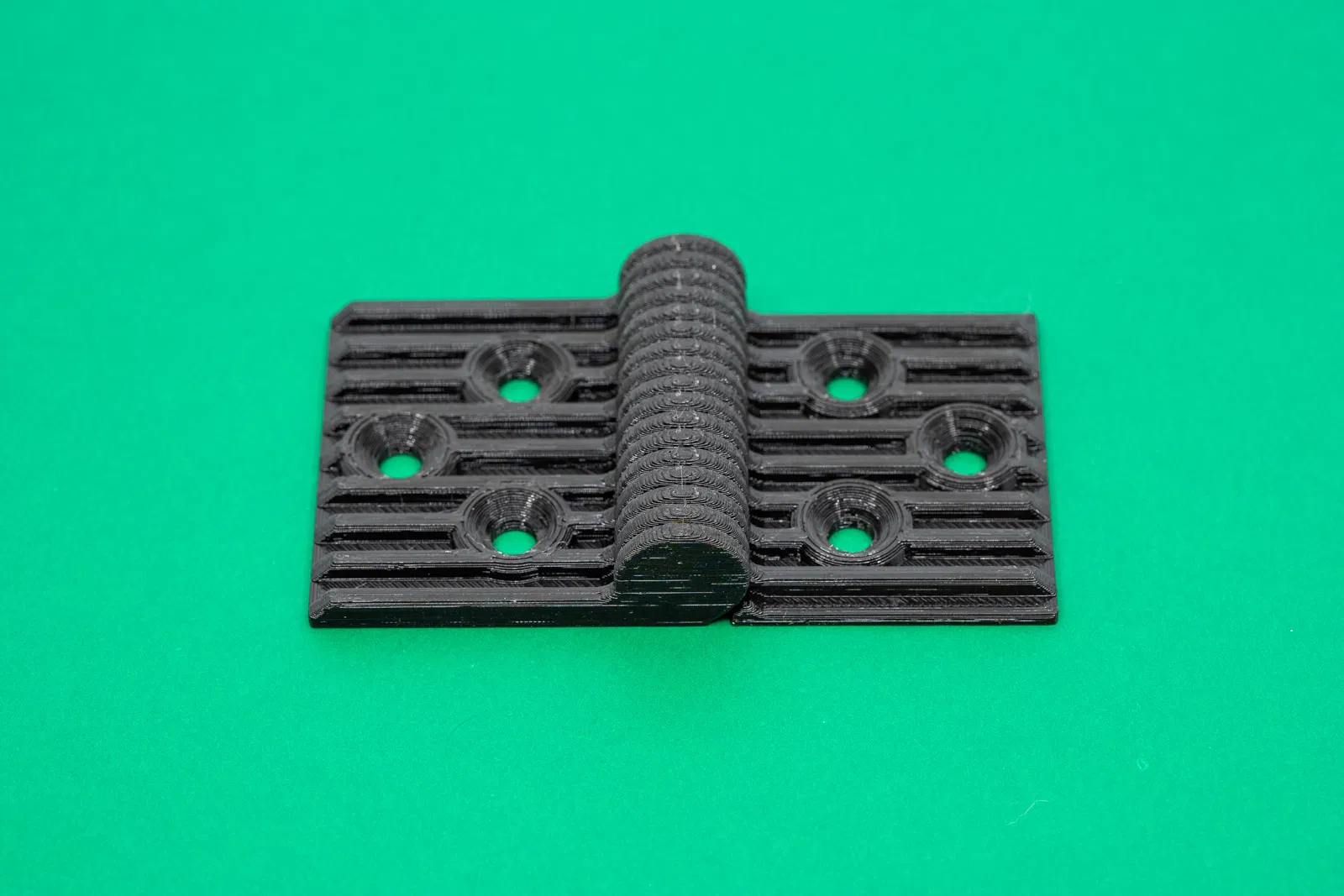

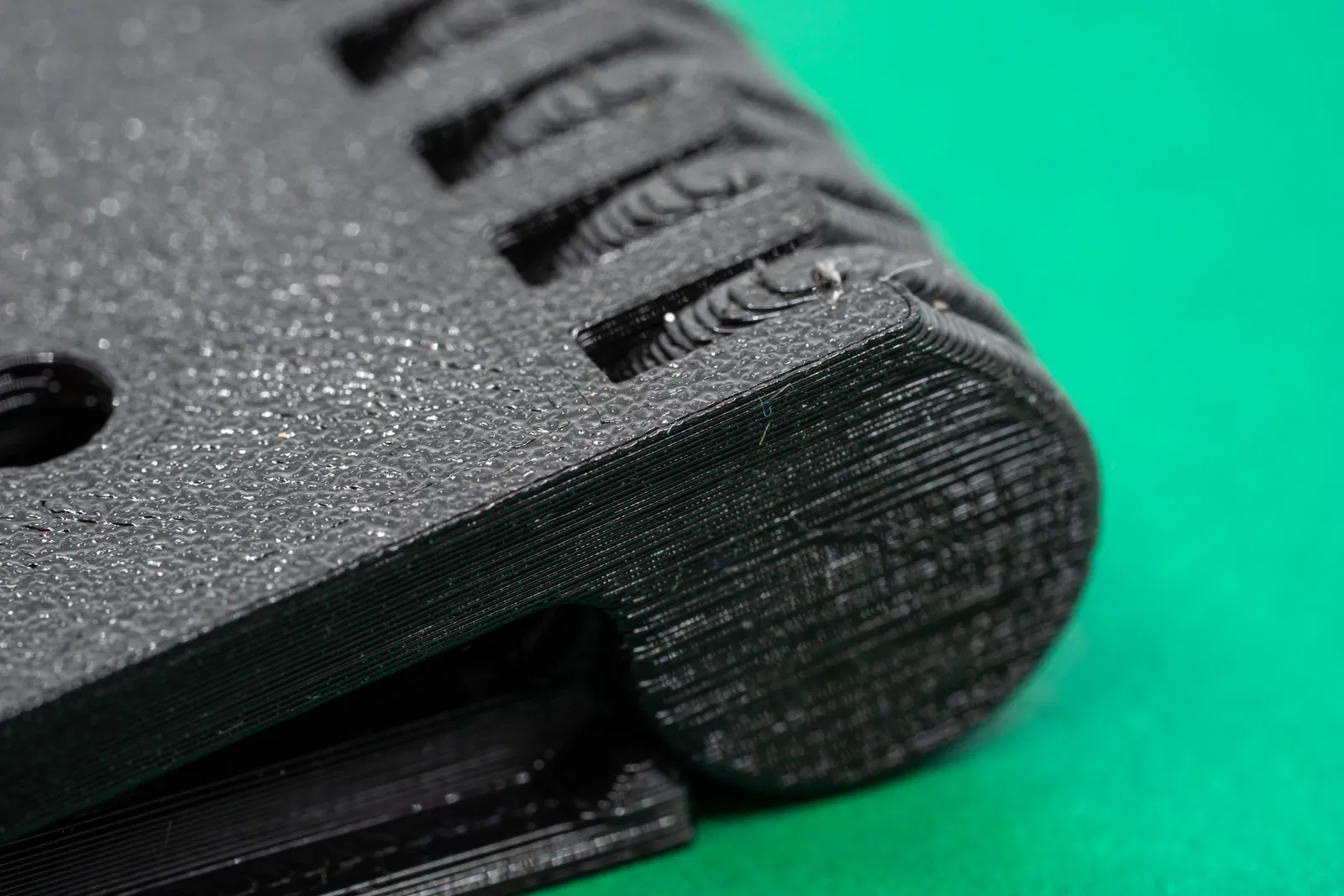

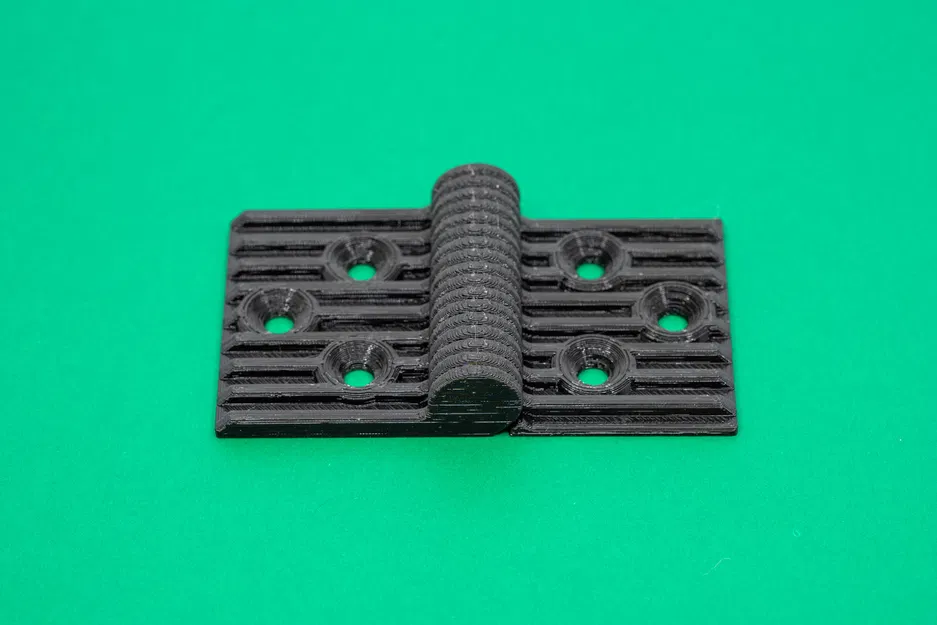

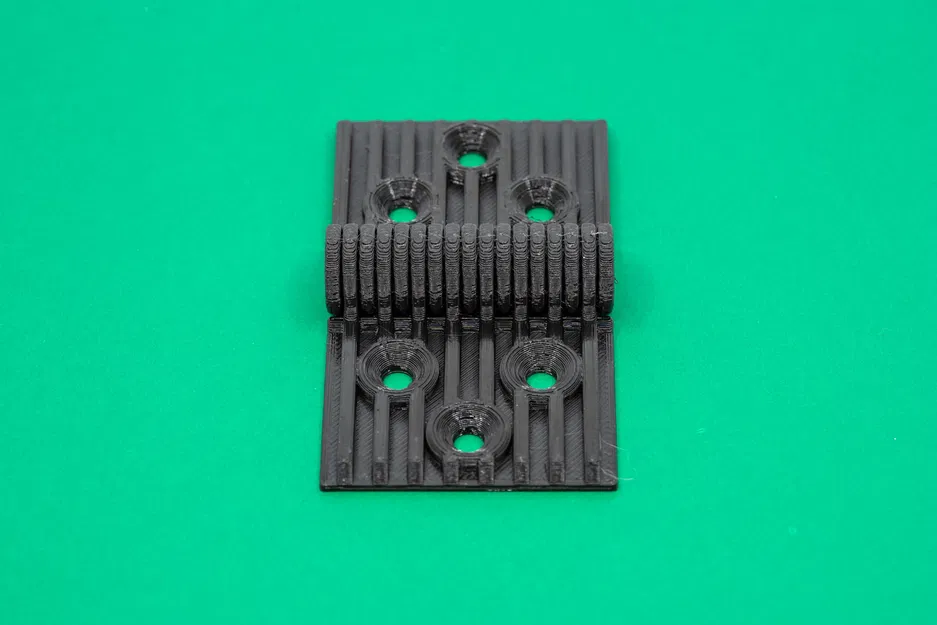

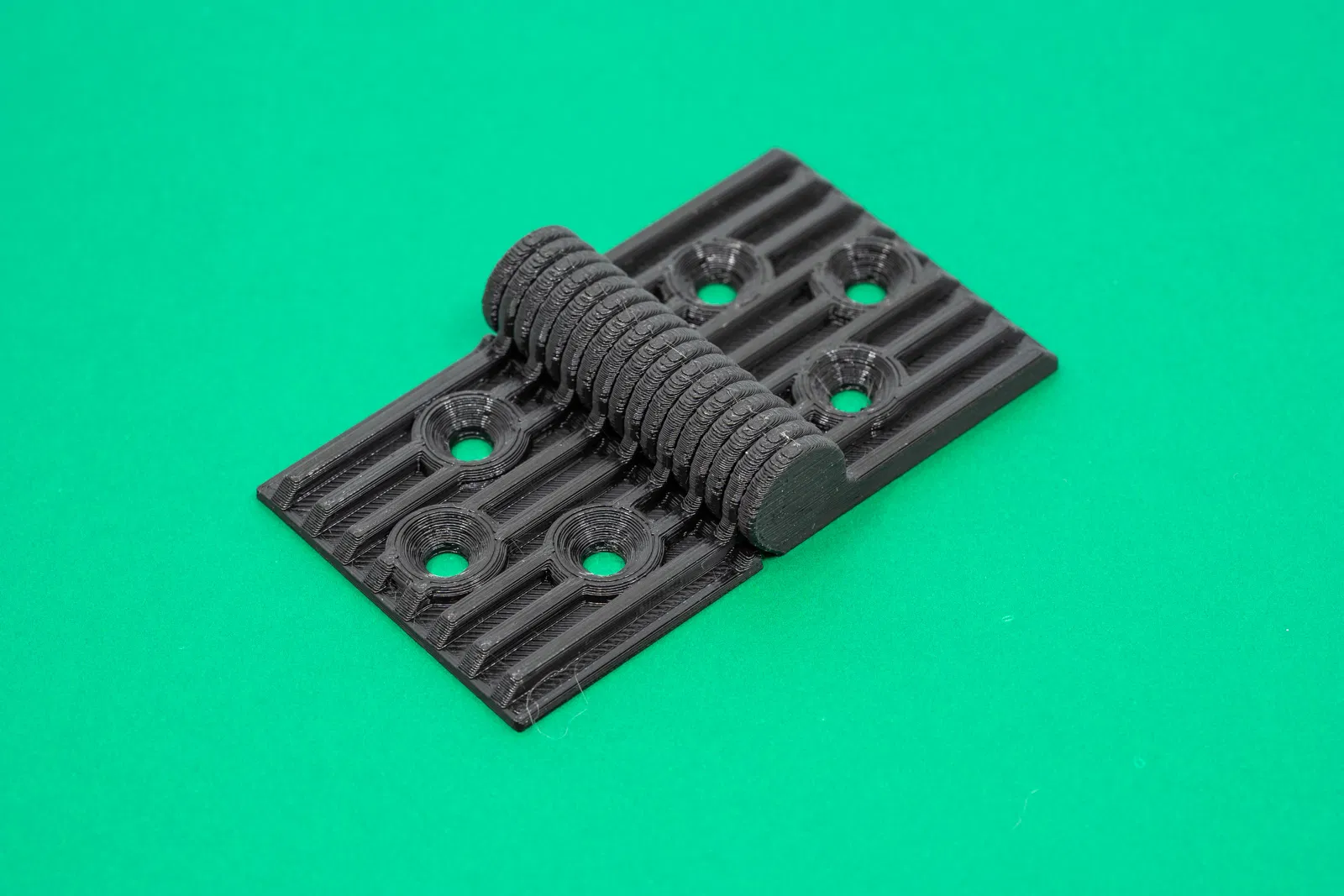

Đây là thiết kế của mình về một bản lề hoạt động đầy đủ, dạng print-in-place – được làm đặc biệt cho quy trình FFF khi dùng vật liệu PETG hoặc ASA. Đây là thiết kế độ bền cao (high-strength) với số series 300. Phù hợp cho cửa tủ/nội thất nặng và nắp của rương, hộp.
Cách in (How to Print)
Vì đây là chi tiết functional, bạn cần một máy in đã cân chỉnh kỹ với filament chất lượng, ví dụ như Prusament PETG hoặc ASA. Mình khuyên bạn nên in thử vài mẫu với bản lề nhỏ để tìm đúng tolerance hợp với máy của bạn. Các bản lề tolerance T50 đã được test thành công trên Prusa MK3S+, dùng filament Prusament PETG.
Mình có kèm một project mẫu LR2204-300-T50-070 Print.3mf cho PrusaSlicer, đã set sẵn toàn bộ thiết lập cần thiết. Nếu bạn muốn tự tạo profile/thiết lập của riêng mình, đây là các thông số cần chỉnh:
Kích thước nozzle (Nozzle Size):
chỉ 0.4mm
Chiều cao lớp (Layer Height):
0.2mm (hoặc 0.1mm, chưa test)
Vật liệu filament (Filament Materials):
PETG hoặc ASA
Infill:
15% infill là ổn. Tăng infill không giúp cải thiện đáng kể độ cứng/độ ổn định của bản lề.
Perimeters:
3 perimeters (quan trọng!)
PrusaSlicer Profile:
“0.2mm Quality”
Thiết lập thêm (Extra settings):
- Tắt “Fill Gaps” (quan trọng!)
- Bật “Avoid Crossing Perimeters”
Đừng in bằng PLA: Bản lề này sẽ không hoạt động đúng nếu dùng PLA, vì vật liệu này quá giòn và sẽ biến dạng hoặc mòn theo thời gian.
Kích thước và Tolerances
Mã part number cho tất cả bản lề có định dạng:
LR2204-300-T<tolerance>-<length>.3mf
Tolerances
Tolerance là một con số từ T10 đến T90, thể hiện mức điều chỉnh so với tolerance “lý tưởng” của model. T50 luôn là mức ở giữa, tức là không điều chỉnh (zero adjustments). Số càng cao thì độ rơ/độ lỏng càng nhiều, số càng thấp thì khít hơn.
Ý nghĩa cụ thể của con số này lên từng kích thước sẽ tùy model. Với model này, mỗi bước sẽ điều chỉnh tolerance 0.01mm.
Lưu ý: Tolerance khác nhau cũng sẽ làm thay đổi center distance!
Cỡ vít khuyến nghị (Recommended Screw Sizes)

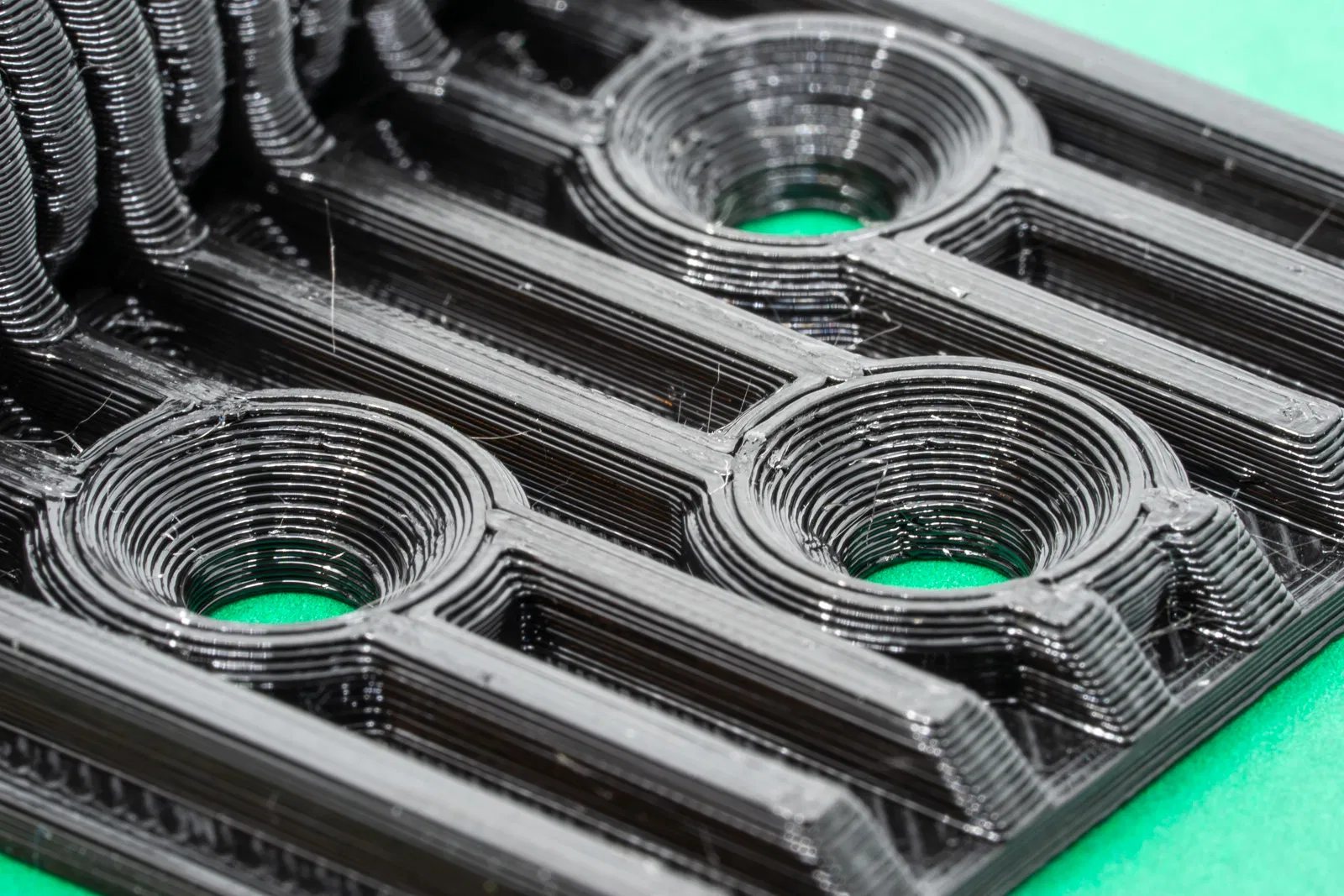

Bản lề được thiết kế cho vít gỗ đầu chìm (counter-sink) 4.5mm hoặc 5mm. Vặn vít bằng tay cẩn thận, nếu không vật liệu có thể bị biến dạng hoặc nứt.
Tất cả các lỗ vít đều cần được sử dụng để cố định bản lề đúng cách và tránh hư hại.
Chiều dài bản lề (Hinge Length)
Chiều dài bản lề trong part number là chiều dài mong muốn (desired length). Chiều dài thực tế của bản lề luôn bằng hoặc ngắn hơn giá trị này.
Ví dụ, nếu bạn có chỗ cho bản lề 80mm, model LR2204-300-T50-080 chắc chắn sẽ vừa trong không gian đó, nhưng có thể ngắn hơn tối đa 4mm.

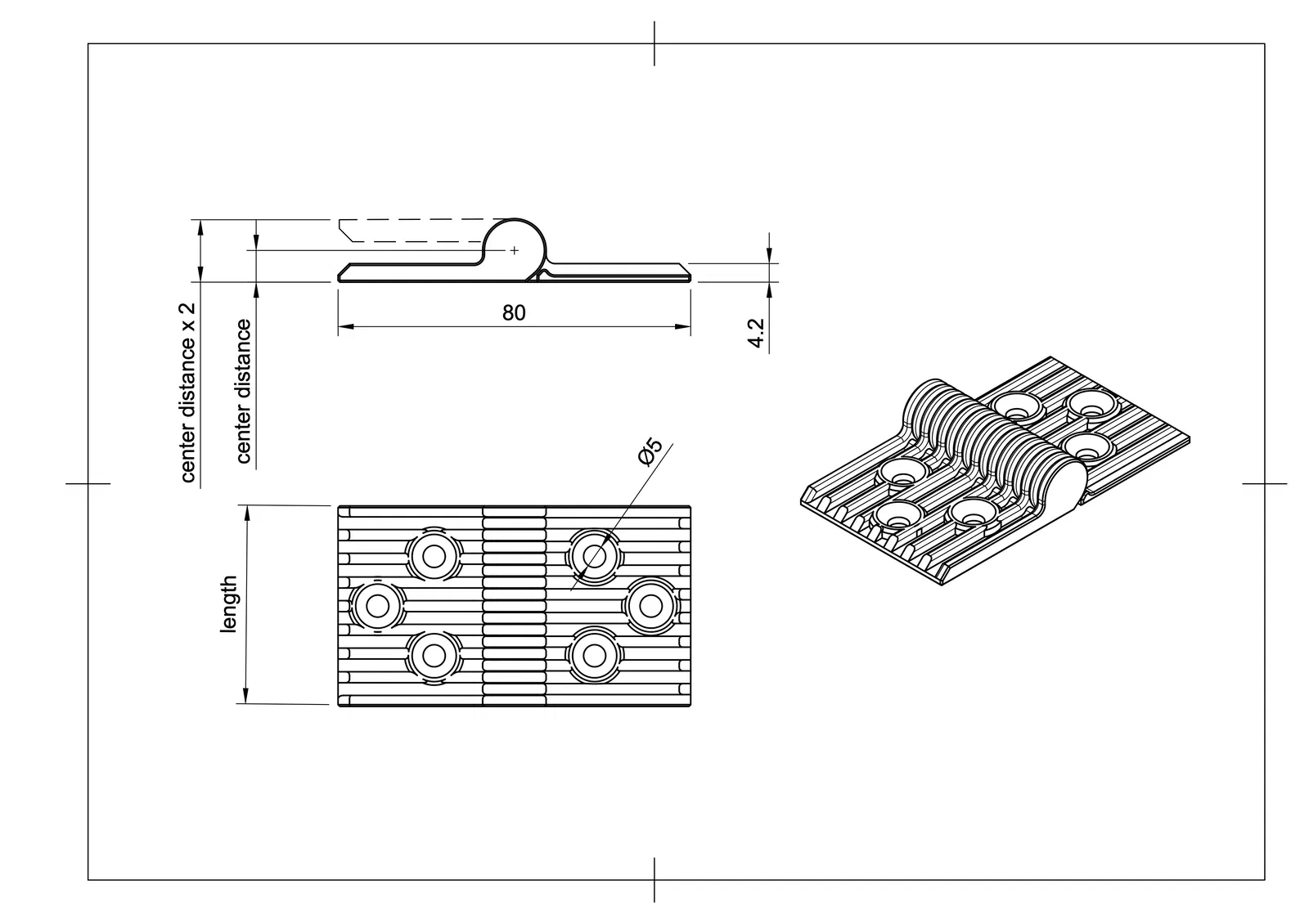

Center Distance / Closed Height

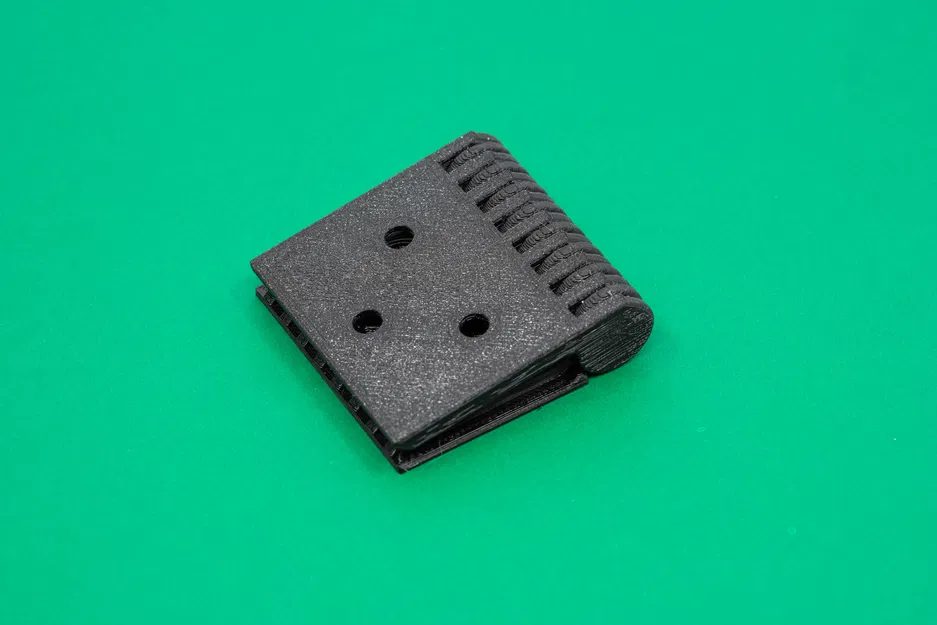

Dùng bản lề này cho cửa tủ/nội thất và các loại nắp là rất ổn. Tâm trục xoay nằm đúng giữa bản lề theo “centre distance” được chỉ định. Khi ở trạng thái đóng, bản lề có chiều cao đúng bằng 2 lần centre distance.
Để gắn bản lề cho cửa: Tạo một rãnh (cavity) sâu khoảng 0.5–1mm nông hơn centre distance, rộng khoảng 20–21mm và dài bằng chiều dài bản lề. Tâm bản lề cần nhô nhẹ qua mép cạnh (0.2–1mm). Tạo rãnh tương tự (mirror) trên cánh cửa.
Hoặc, bạn có thể làm rãnh sâu khoảng 0.5–1mm nông hơn tổng chiều cao bản lề và bo bán kính (radius) ở cạnh nội thất sao cho khớp với bán kính của bản lề.
Tổng quan các series bản lề (Hinge Series Overview)
Khám phá thêm từ Meti·kumi
Quan tâm các thiết kế của mình? Bạn có thể xem bộ sưu tập model 3D tại đây:
👉 https://metikumi.com/3d-models/
Theo dõi mạng xã hội để cập nhật tin mới và các bản WIP:
Kết
Hy vọng bạn thấy bản in này hữu ích. Nếu bạn thích, vui lòng đánh giá và up hình bản in của bạn.
Chúc bạn in vui vẻ! 😄
Tất cả kích thước (All Dimensions)
Part Number
Tolerance
Desired Length
Actual Length
Center Distance
LR2204-300-T45-050
45
50
44.73
7.20
LR2204-300-T45-060
45
60
55.29
7.20
LR2204-300-T45-070
45
70
65.85
7.20
LR2204-300-T45-080
45
80
76.41
7.20
LR2204-300-T45-090
45
90
86.97
7.20
LR2204-300-T45-100
45
100
97.53
7.20
LR2204-300-T45-120
45
120
118.65
7.20
LR2204-300-T45-140
45
140
139.77
7.20
LR2204-300-T45-160
45
160
155.61
7.20
LR2204-300-T45-180
45
180
176.73
7.20
LR2204-300-T45-190
45
190
187.29
7.20
LR2204-300-T45-200
45
200
197.85
7.20
LR2204-300-T50-050
50
50
45.53
7.20
LR2204-300-T50-060
50
60
56.29
7.20
LR2204-300-T50-070
50
70
67.05
7.20
LR2204-300-T50-080
50
80
77.81
7.20
LR2204-300-T50-090
50
90
88.57
7.20
LR2204-300-T50-100
50
100
99.33
7.20
LR2204-300-T50-120
50
120
115.47
7.20
LR2204-300-T50-140
50
140
136.99
7.20
LR2204-300-T50-160
50
160
158.51
7.20
LR2204-300-T50-180
50
180
174.65
7.20
LR2204-300-T50-190
50
190
185.41
7.20
LR2204-300-T50-200
50
200
196.17
7.20
LR2204-300-T55-050
55
50
46.33
7.40
LR2204-300-T55-060
55
60
57.29
7.40
LR2204-300-T55-070
55
70
68.25
7.40
LR2204-300-T55-080
55
80
79.21
7.40
LR2204-300-T55-090
55
90
84.69
7.40
LR2204-300-T55-100
55
100
95.65
7.40
LR2204-300-T55-120
55
120
117.57
7.40
LR2204-300-T55-140
55
140
139.49
7.40
LR2204-300-T55-160
55
160
155.93
7.40
LR2204-300-T55-180
55
180
177.85
7.40
LR2204-300-T55-190
55
190
188.81
7.40
LR2204-300-T55-200
55
200
199.77
7.40
LR2204-300-T60-050
60
50
47.13
7.40
LR2204-300-T60-060
60
60
58.29
7.40
LR2204-300-T60-070
60
70
69.45
7.40
LR2204-300-T60-080
60
80
75.03
7.40
LR2204-300-T60-090
60
90
86.19
7.40
LR2204-300-T60-100
60
100
97.35
7.40
LR2204-300-T60-120
60
120
119.67
7.40
LR2204-300-T60-140
60
140
136.41
7.40
LR2204-300-T60-160
60
160
158.73
7.40
LR2204-300-T60-180
60
180
175.47
7.40
LR2204-300-T60-190
60
190
186.63
7.40
LR2204-300-T60-200
60
200
197.79
7.40
LR2204-300-T65-050
65
50
47.93
7.40
LR2204-300-T65-060
65
60
59.29
7.40
LR2204-300-T65-070
65
70
64.97
7.40
LR2204-300-T65-080
65
80
76.33
7.40
LR2204-300-T65-090
65
90
87.69
7.40
LR2204-300-T65-100
65
100
99.05
7.40
LR2204-300-T65-120
65
120
116.09
7.40
LR2204-300-T65-140
65
140
138.81
7.40
LR2204-300-T65-160
65
160
155.85
7.40
LR2204-300-T65-180
65
180
178.57
7.40
LR2204-300-T65-190
65
190
189.93
7.40
LR2204-300-T65-200
65
200
195.61
7.40
LR2204-300-T70-050
70
50
48.73
7.40
LR2204-300-T70-060
70
60
54.51
7.40
LR2204-300-T70-070
70
70
66.07
7.40
LR2204-300-T70-080
70
80
77.63
7.40
LR2204-300-T70-090
70
90
89.19
7.40
LR2204-300-T70-100
70
100
94.97
7.40
LR2204-300-T70-120
70
120
118.09
7.40
LR2204-300-T70-140
70
140
135.43
7.40
LR2204-300-T70-160
70
160
158.55
7.40
LR2204-300-T70-180
70
180
175.89
7.40
LR2204-300-T70-190
70
190
187.45
7.40
LR2204-300-T70-200
70
200
199.01
7.40
