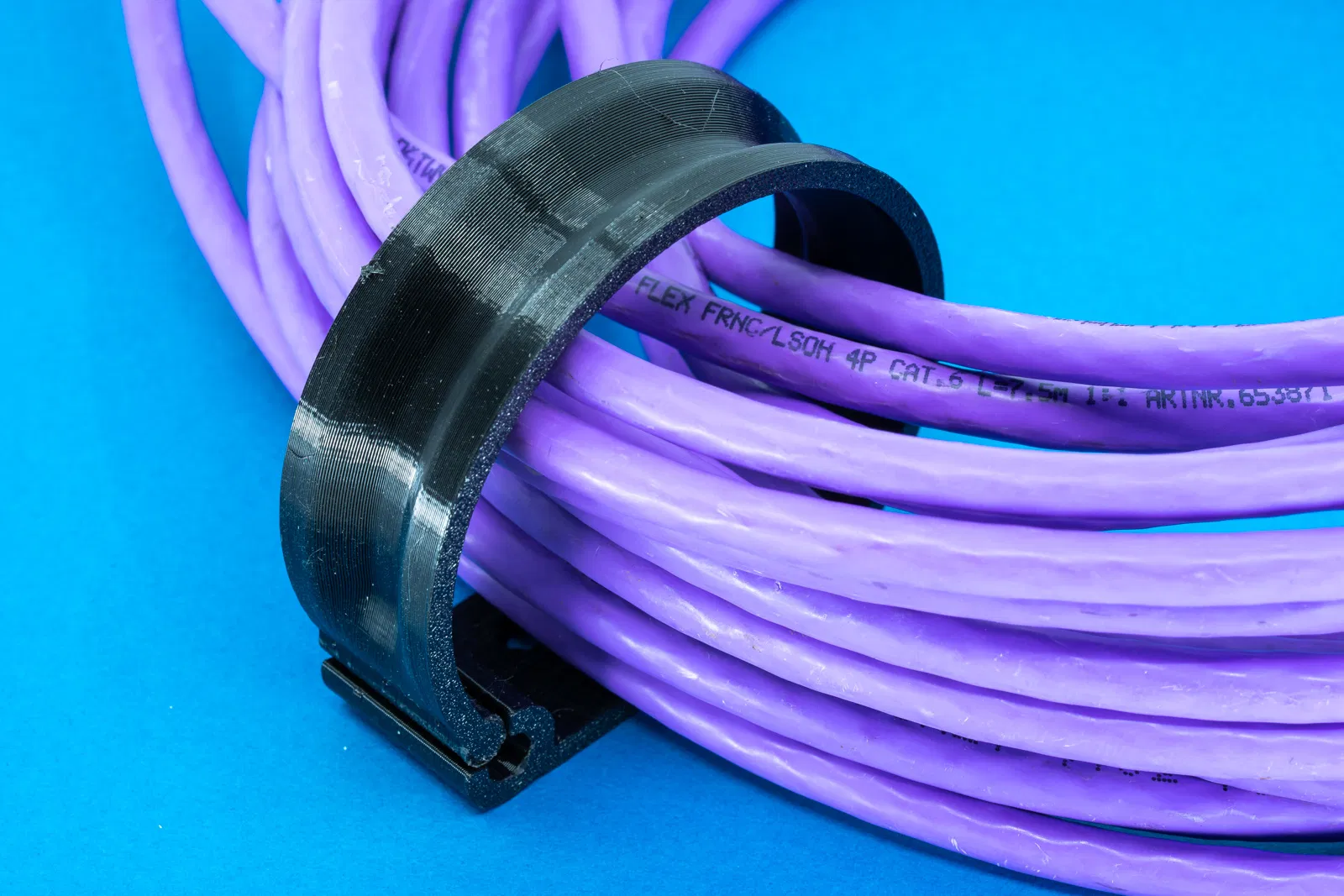

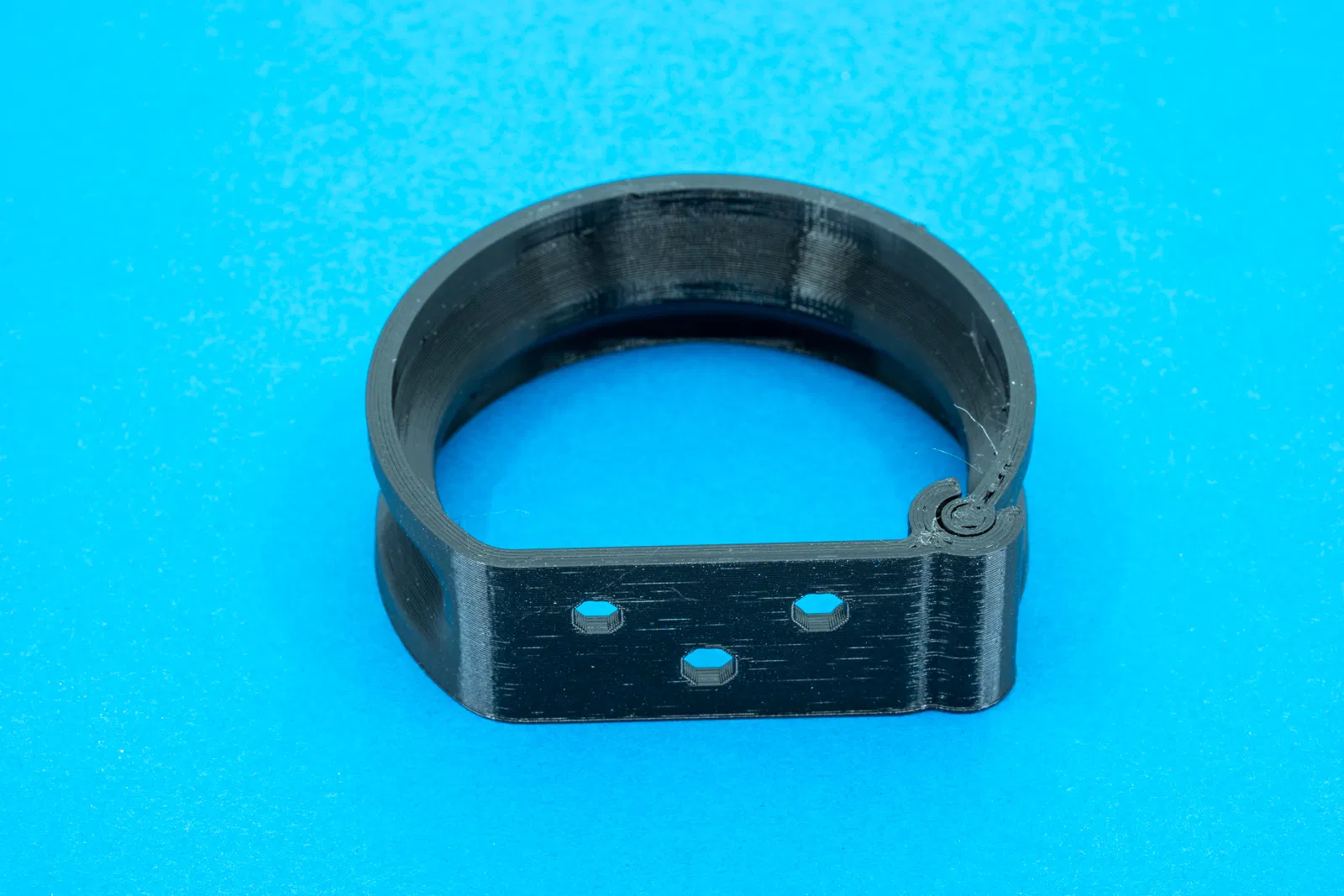

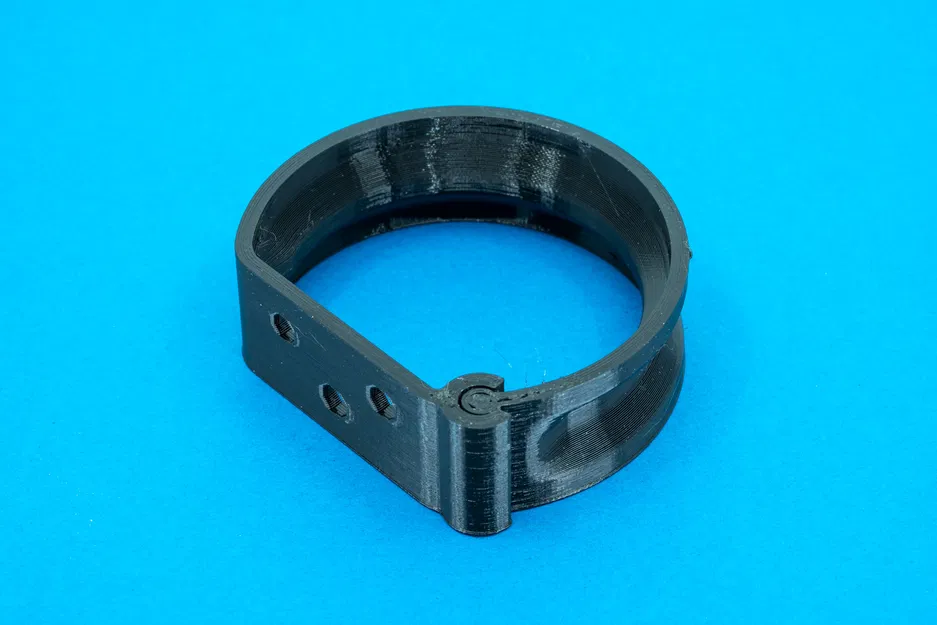

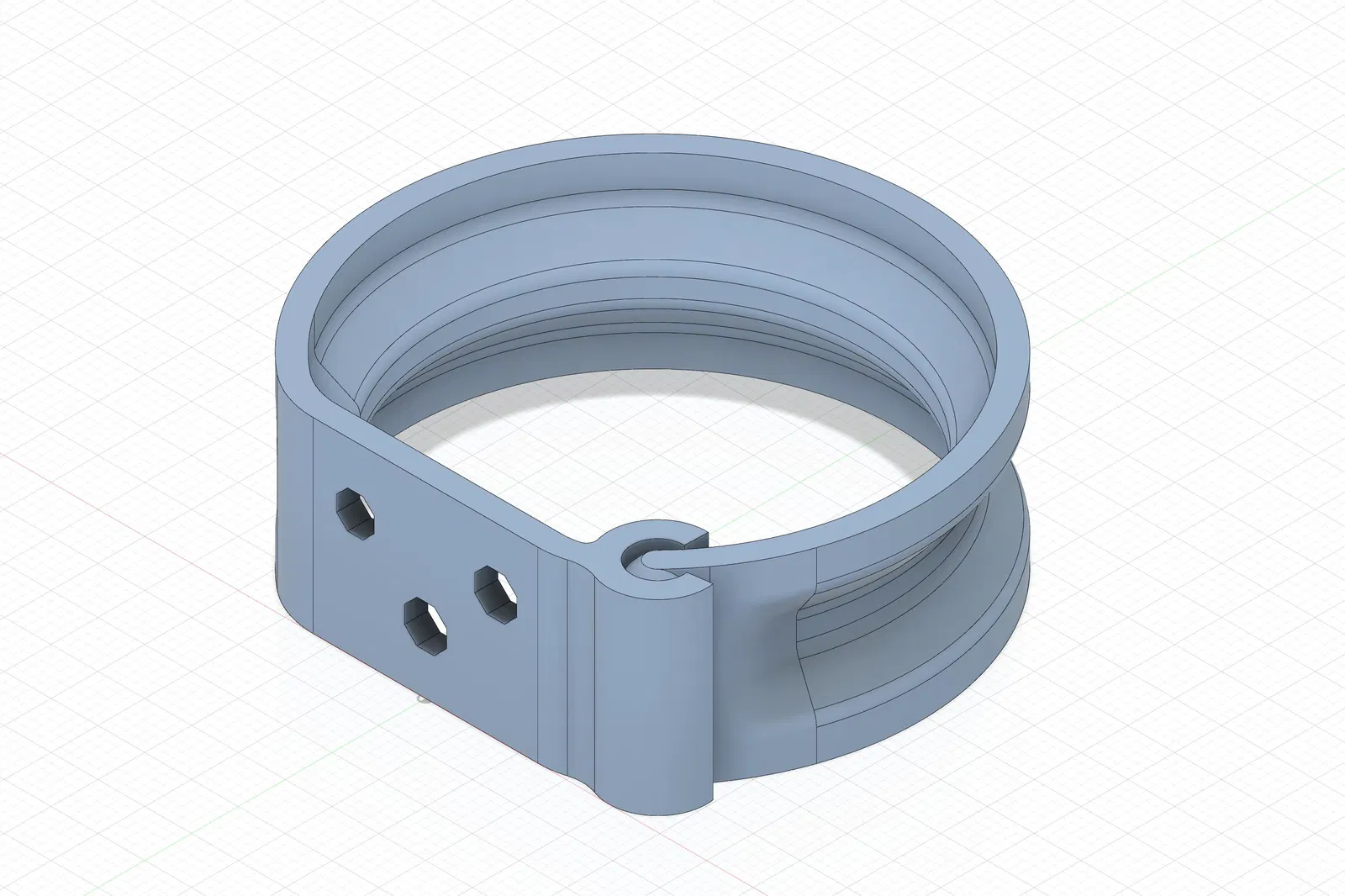

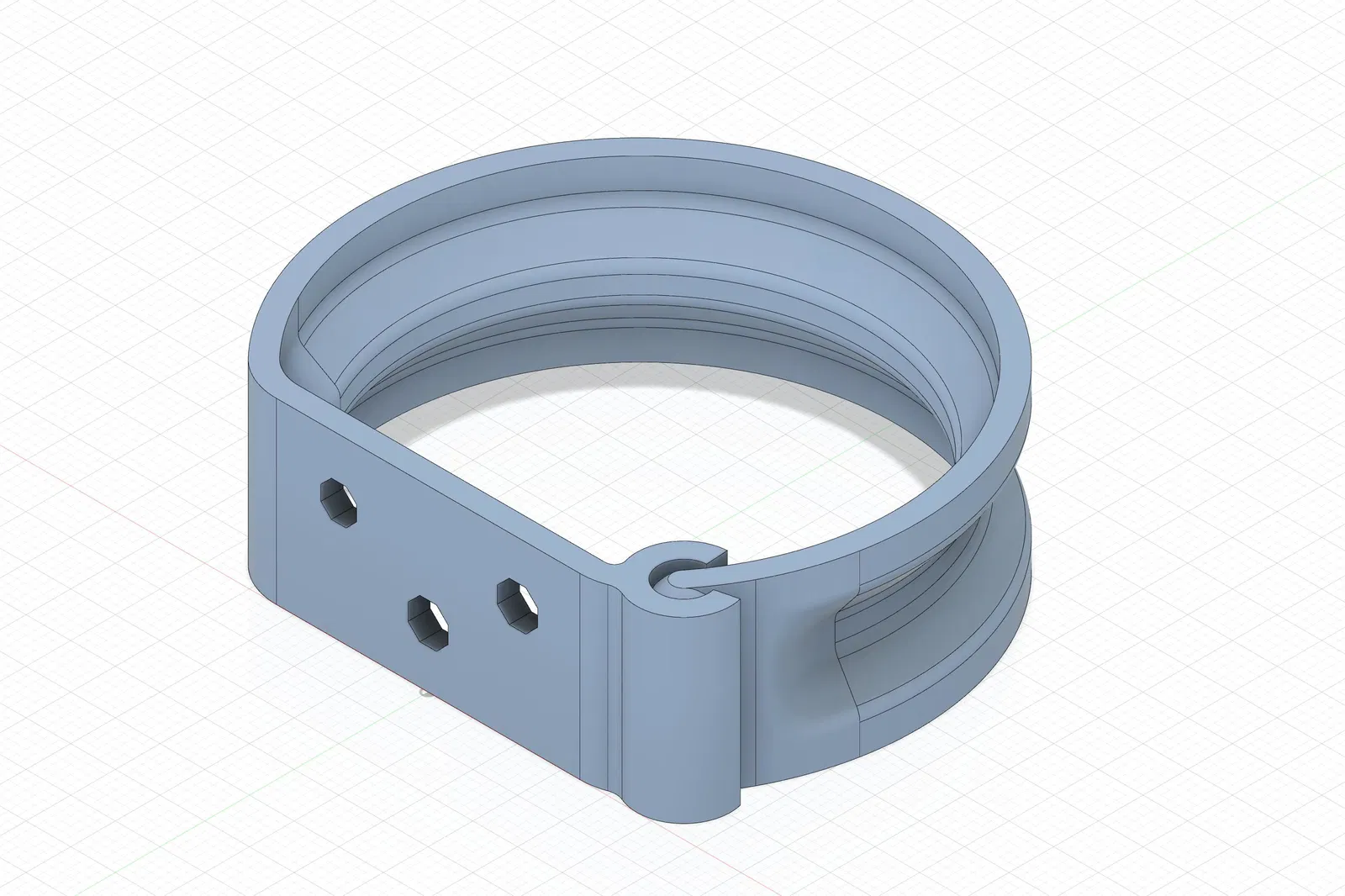

Bộ sắp xếp dây cáp khóa trượt – Nhiều kích thước

Đây là một thiết kế khác của kẹp/giá sắp xếp dây cho dây nguồn và dây mạng. Mẫu này có cơ chế khóa trượt (slide-in lock) để dễ thêm và tháo dây. Thiết kế được làm riêng cho quy trình FFF, khuyến nghị in bằng filament PETG hoặc ASA.

Cách in Cable Organizer

Có sẵn một project mẫu trong PrusaSlicer LR2208-055 Print.3mf với đầy đủ các thiết lập khuyến nghị. Bạn có thể dùng luôn, hoặc tham khảo bảng bên dưới:

Hướng đặt (Orientation):

Cable organizer được in nằm nghiêng (in trên cạnh/bên hông).

Kích thước nozzle:

0.4mm, 0.6mm hoặc 0.8mm

Chiều cao lớp (Layer Height):

0.2mm cho nozzle 0.4mm
0.3mm cho nozzle 0.6mm
0.4mm cho nozzle 0.8mm

Vật liệu filament:

PETG hoặc ASA

Perimeters:

3 perimeters (quan trọng!)

Infill:

0%

PrusaSlicer Profile:

“0.2mm Quality”

Thiết lập thêm:

• Bật “Avoid Crossing Perimeters"
• Tắt “Fill Gaps” (chỉ áp dụng cho nozzle 0.4mm)

Mình không khuyến nghị dùng PLA cho mẫu này. Đặc biệt với các đường kính nhỏ hơn (<70), vật liệu sẽ quá cứng và giòn khiến khóa hoạt động không đúng. Nếu vẫn muốn dùng thì bạn tự cân nhắc rủi ro.

Kích thước

Mã part và tên file theo định dạng:

LR2208-<inner diameter>.3mf

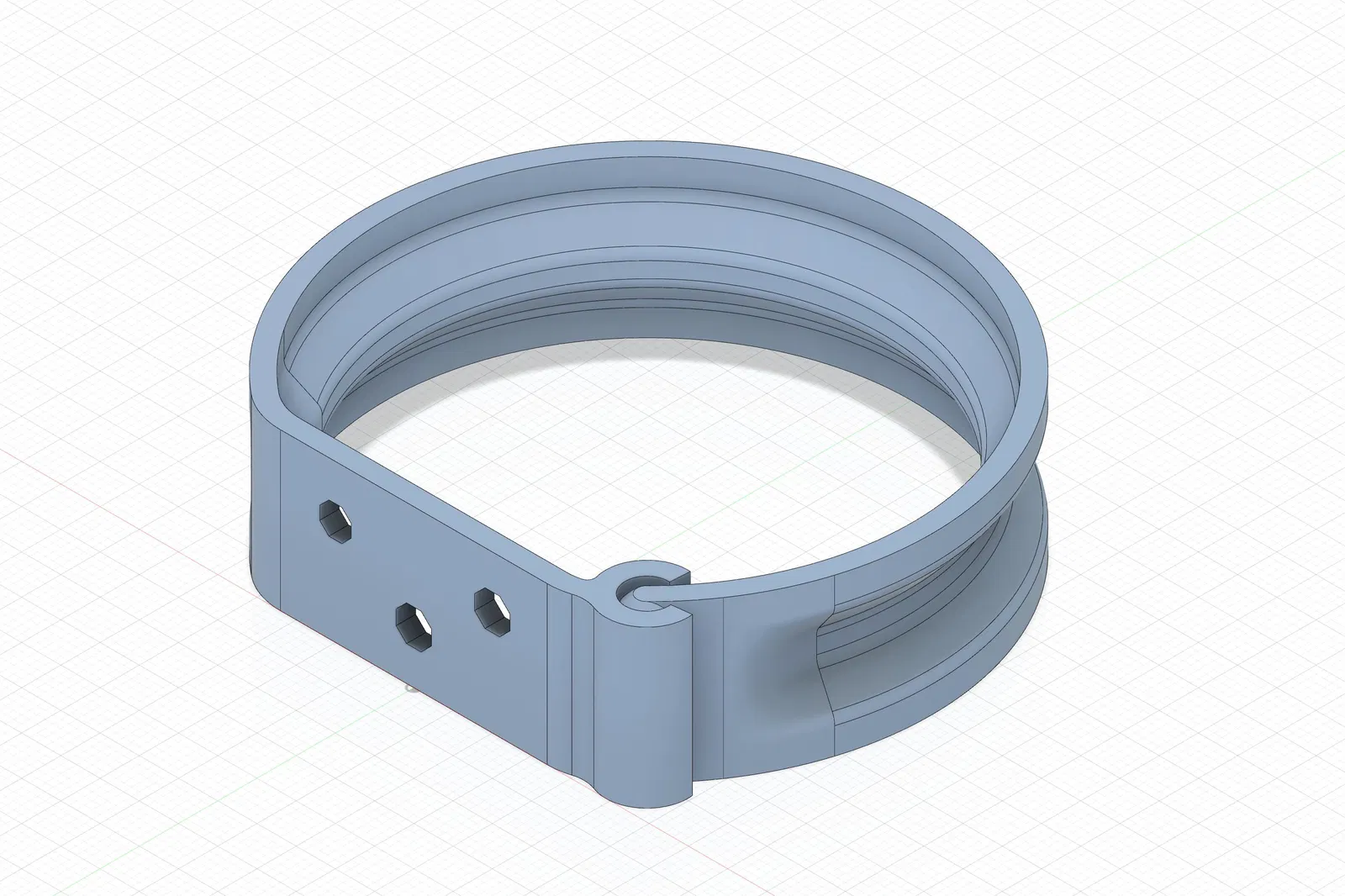

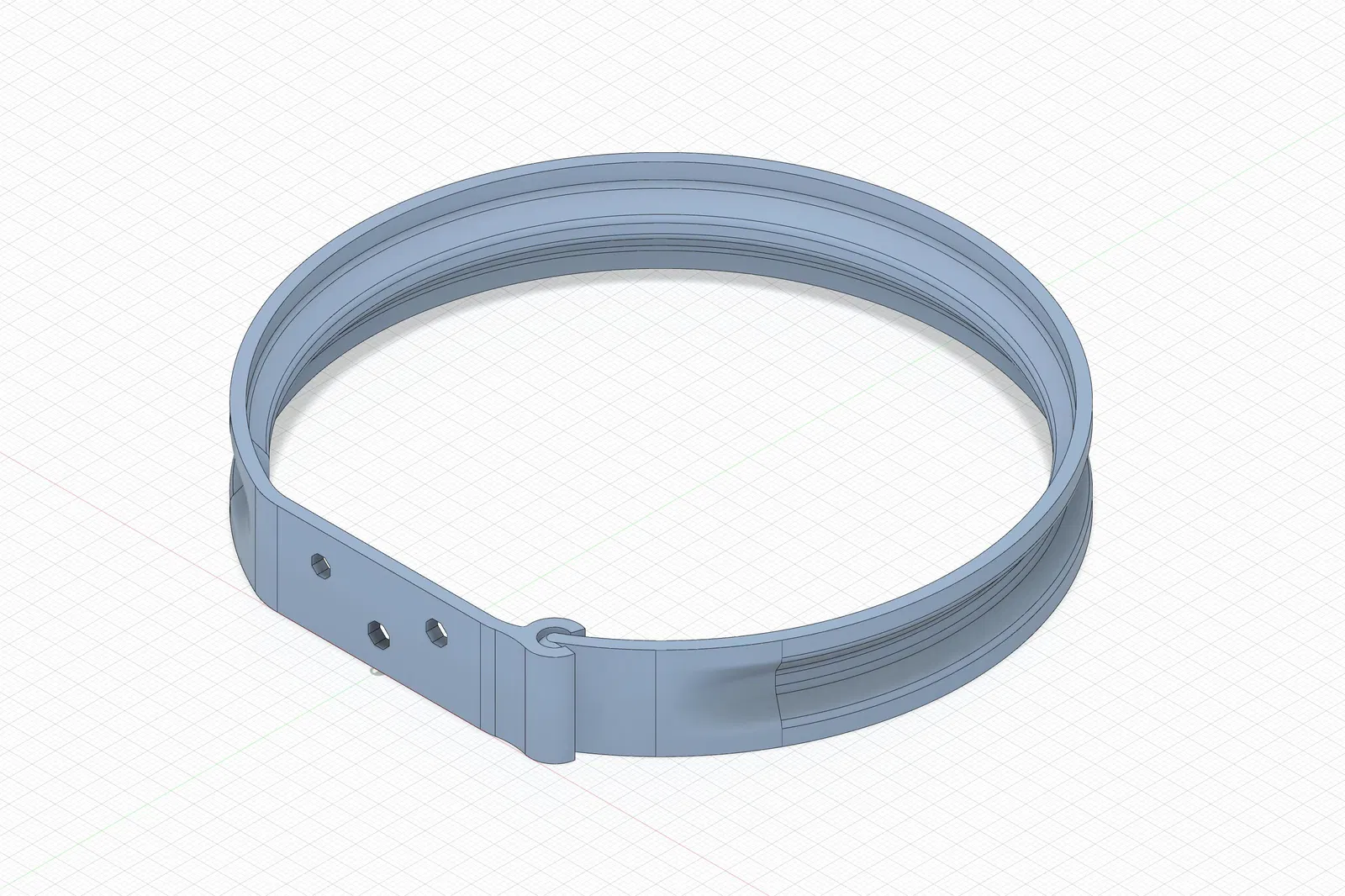

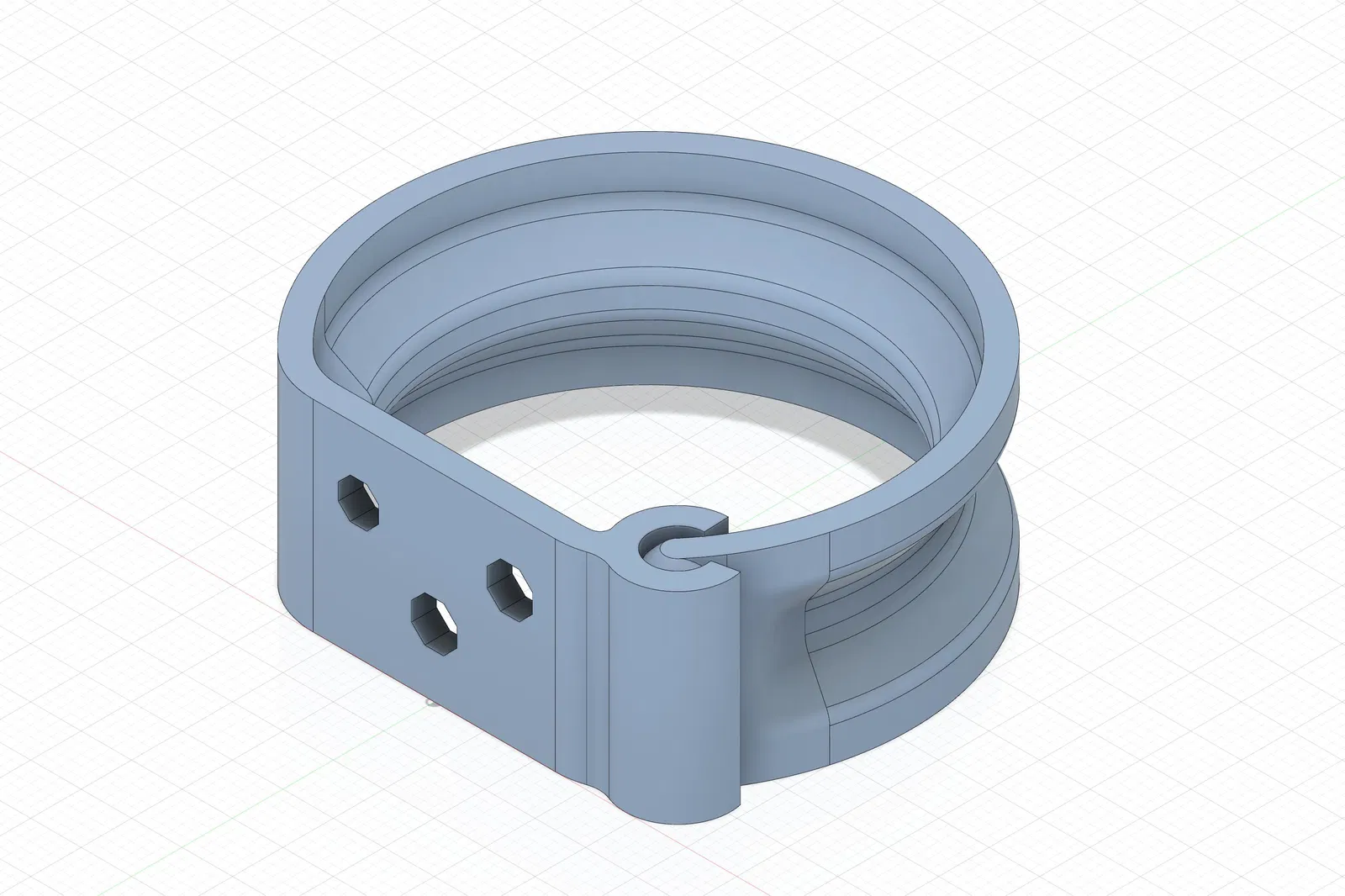

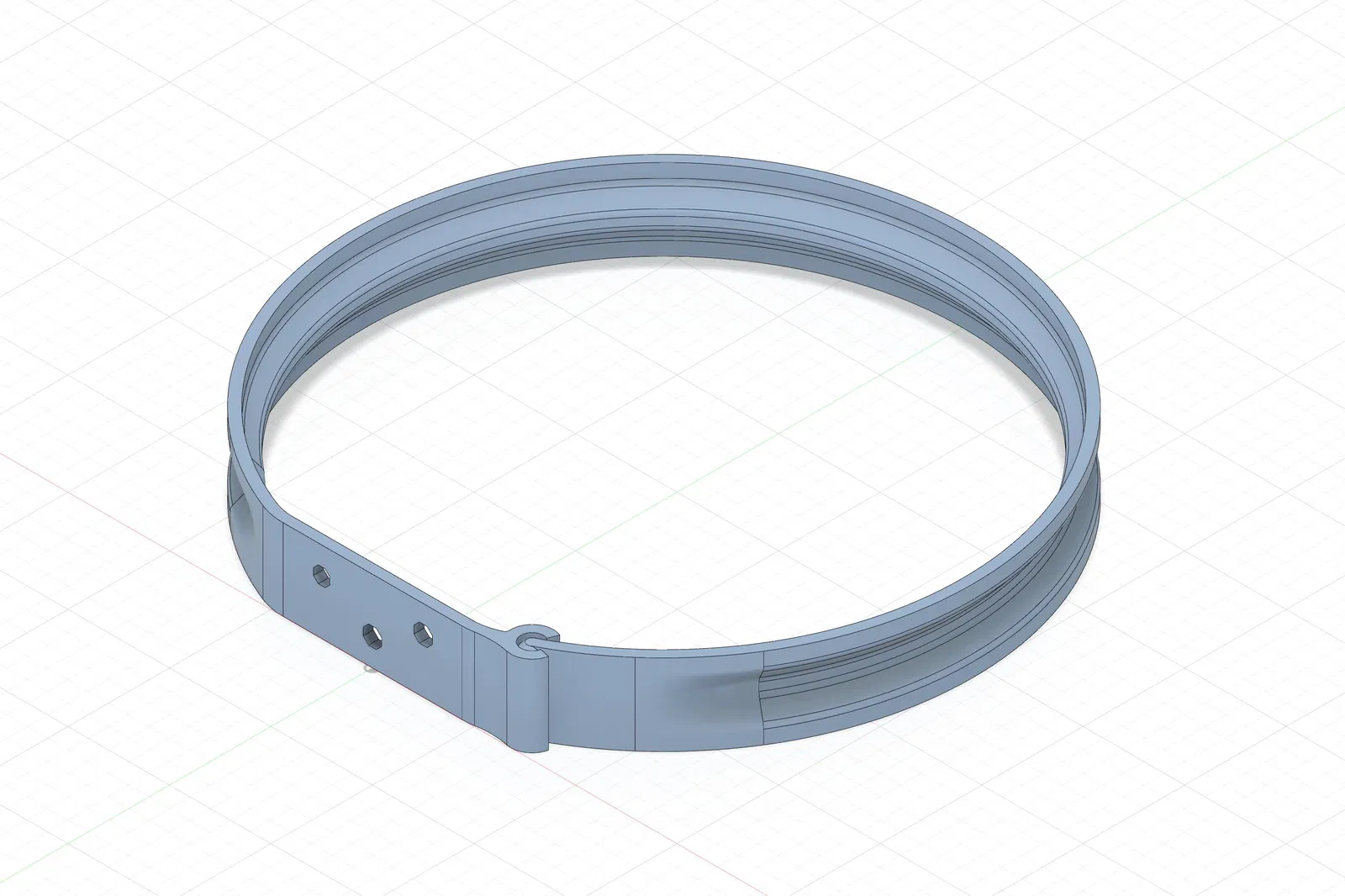

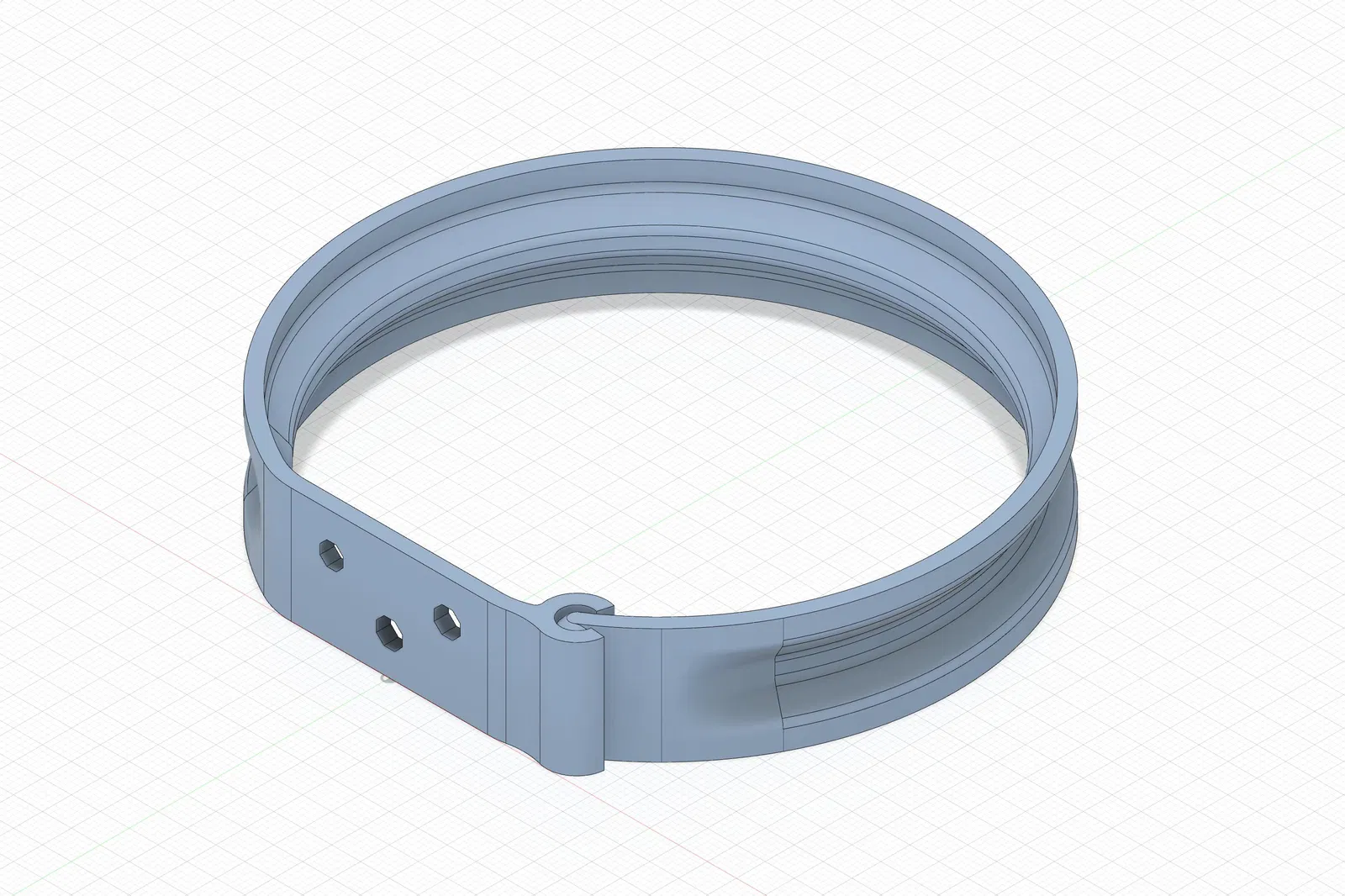

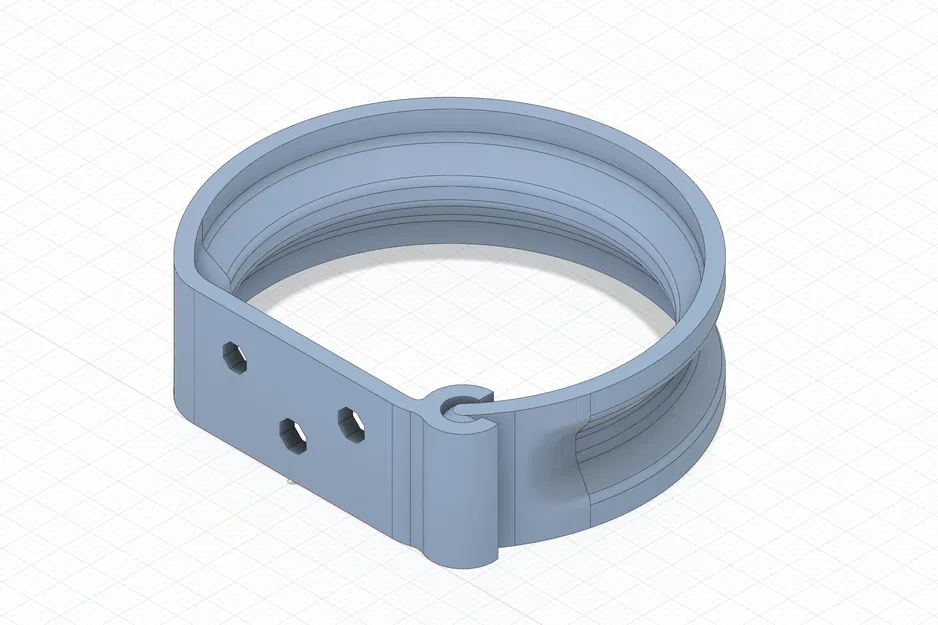

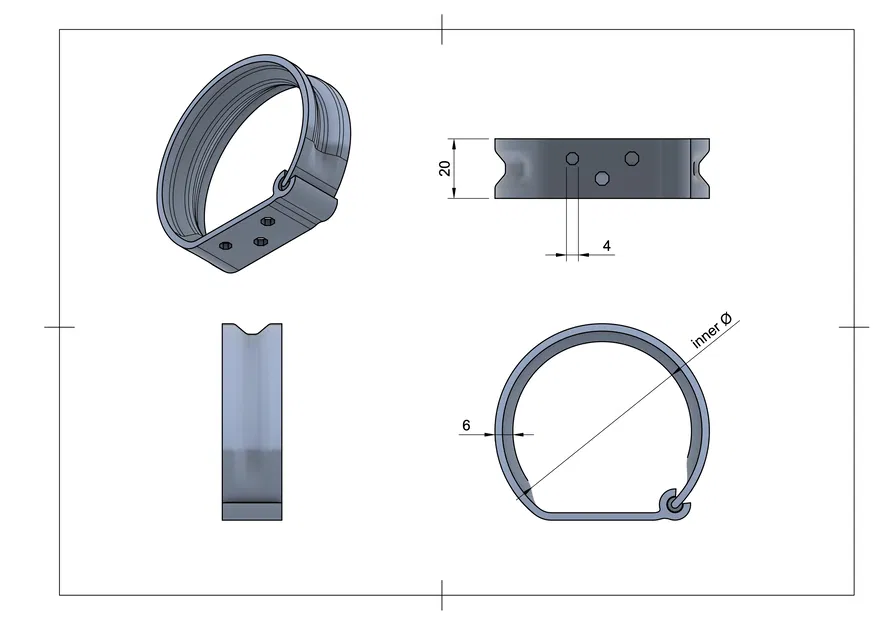

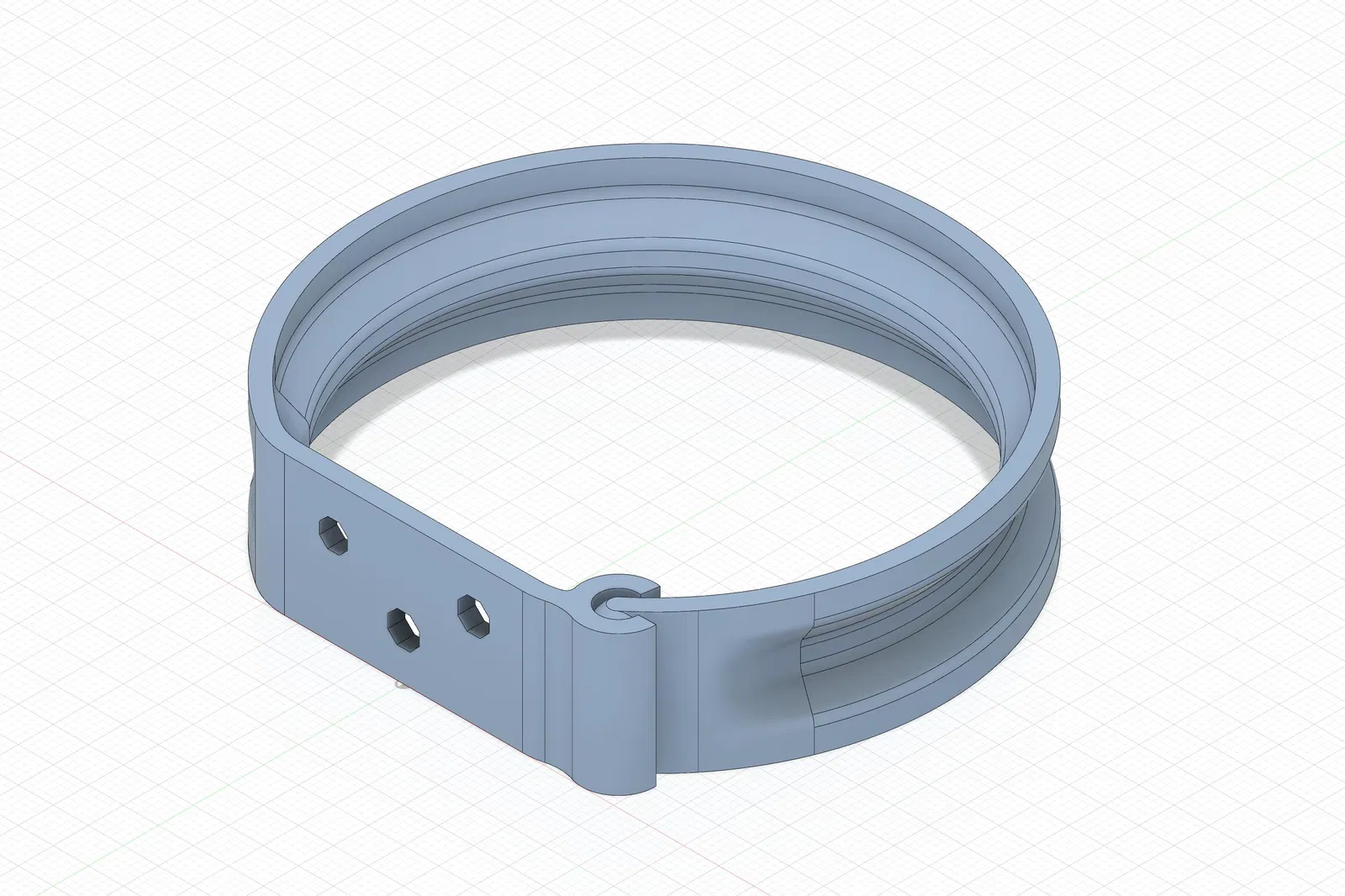

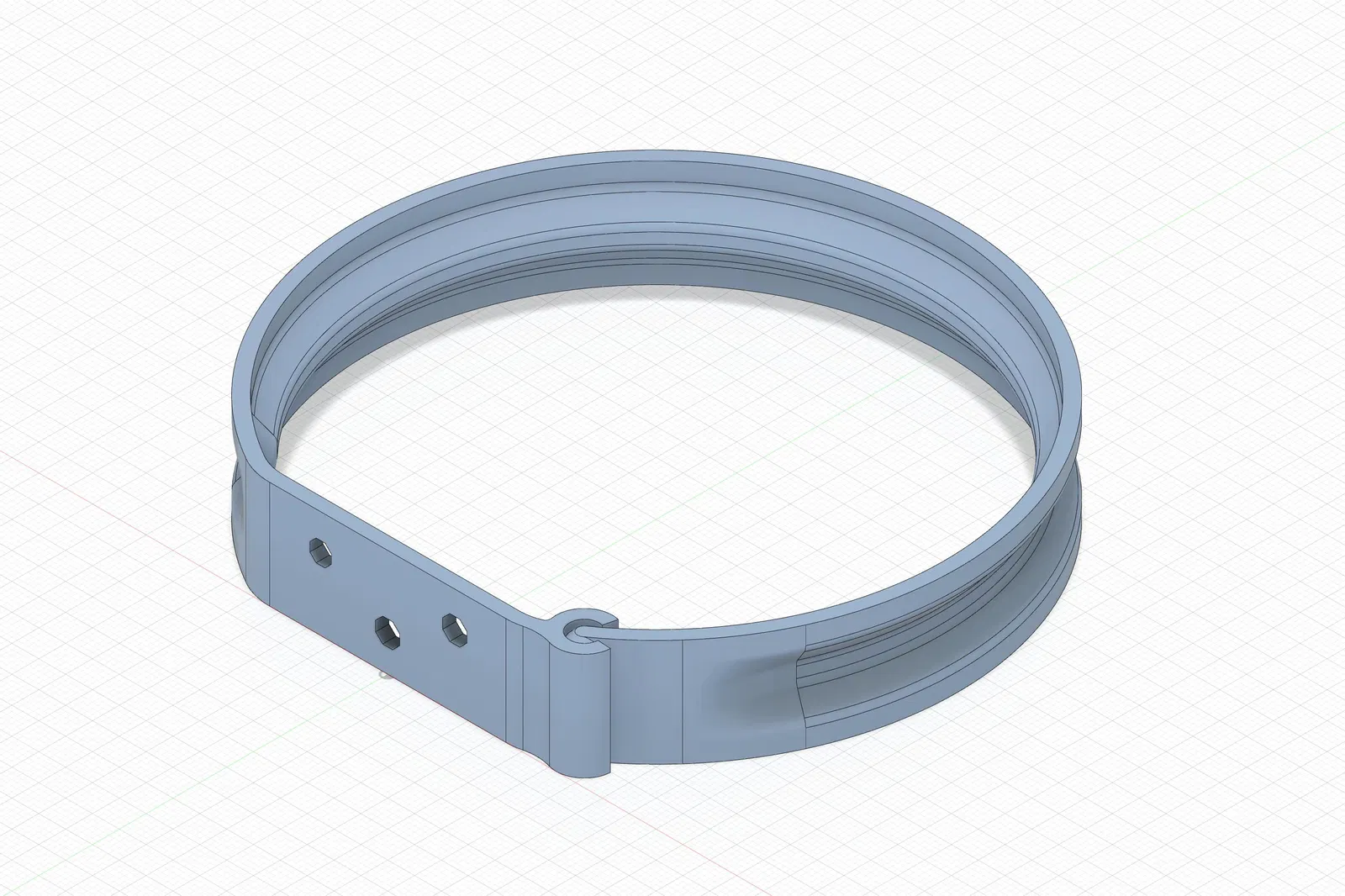

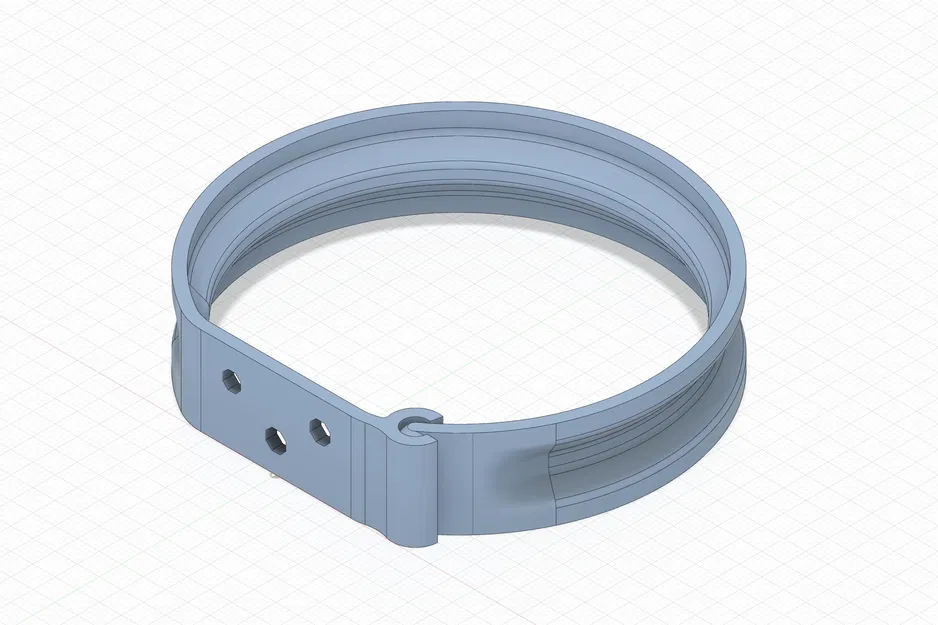

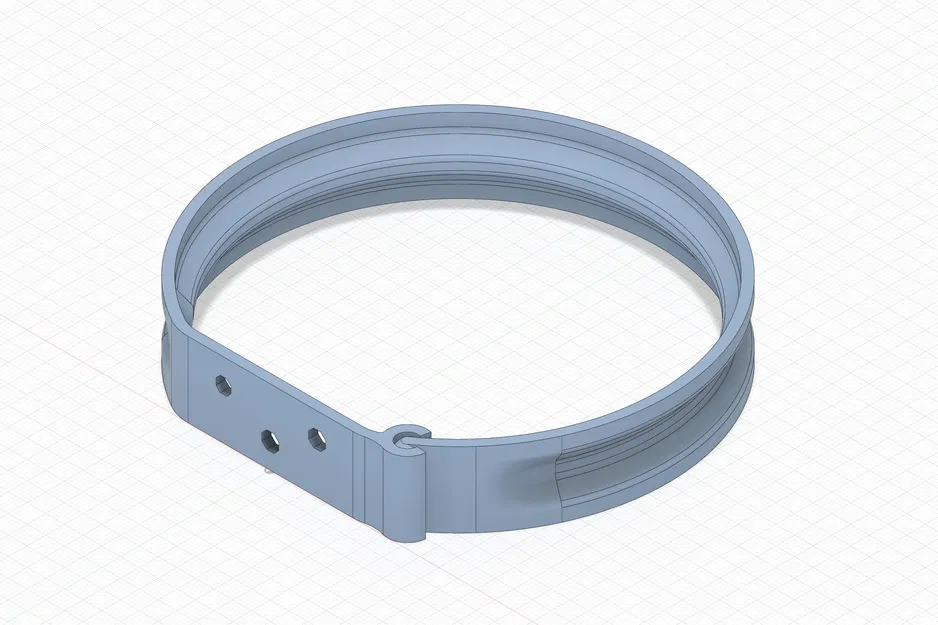

Đường kính trong (Inner Diameter)

Đường kính trong của mẫu được ghi theo milimet. Khóa trượt sẽ khó thao tác hơn ở các đường kính nhỏ.

Cách sử dụng Cable Organizer

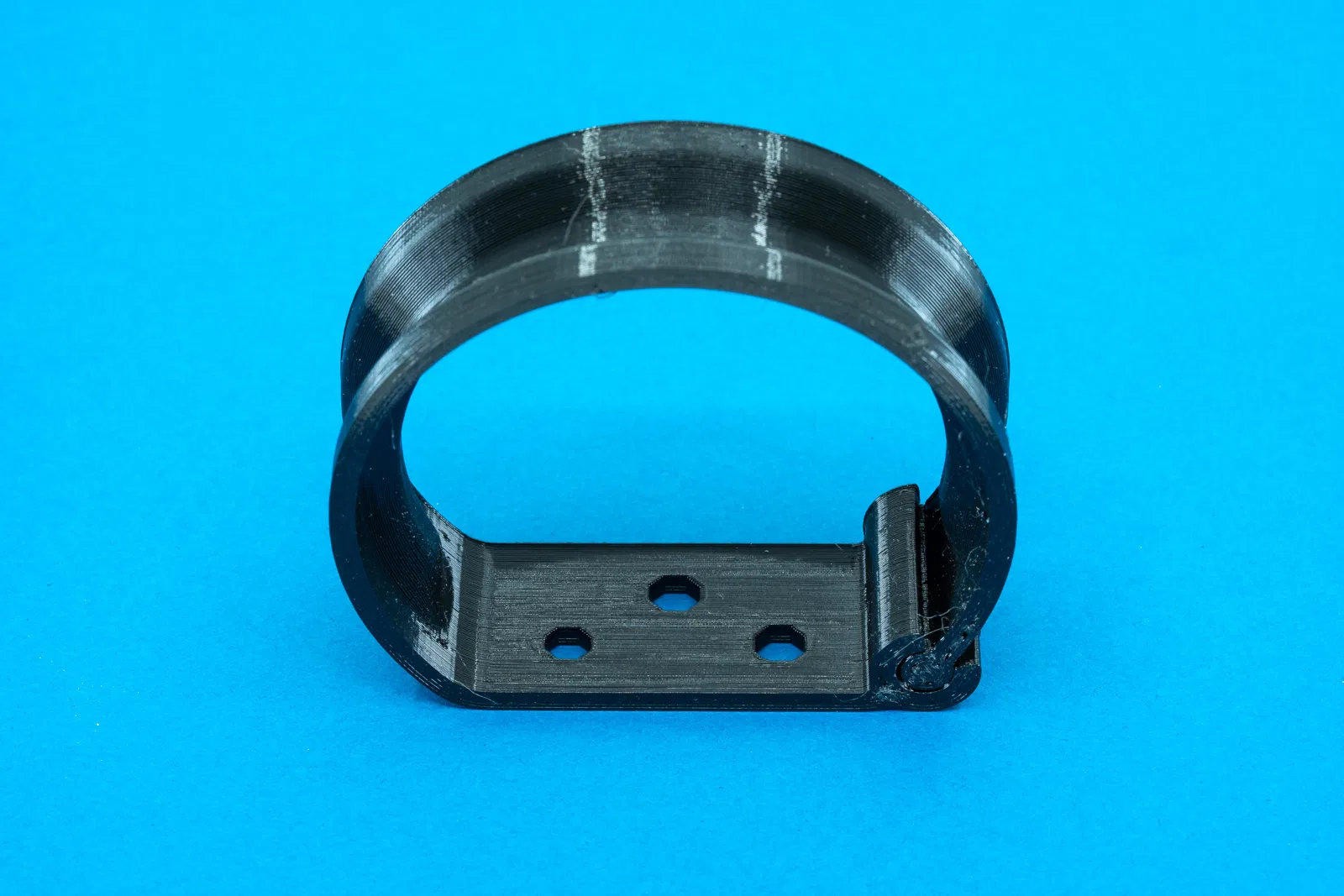

Cable organizer này được thiết kế để bắt vít lên tường, trần, hoặc dưới mặt bàn hay các loại nội thất khác. Dùng vít gỗ đầu bằng (flat head) cỡ 3.5mm hoặc 4mm.

Nếu bạn gắn organizer lên tường, nhớ để phần khóa ở phía trên.

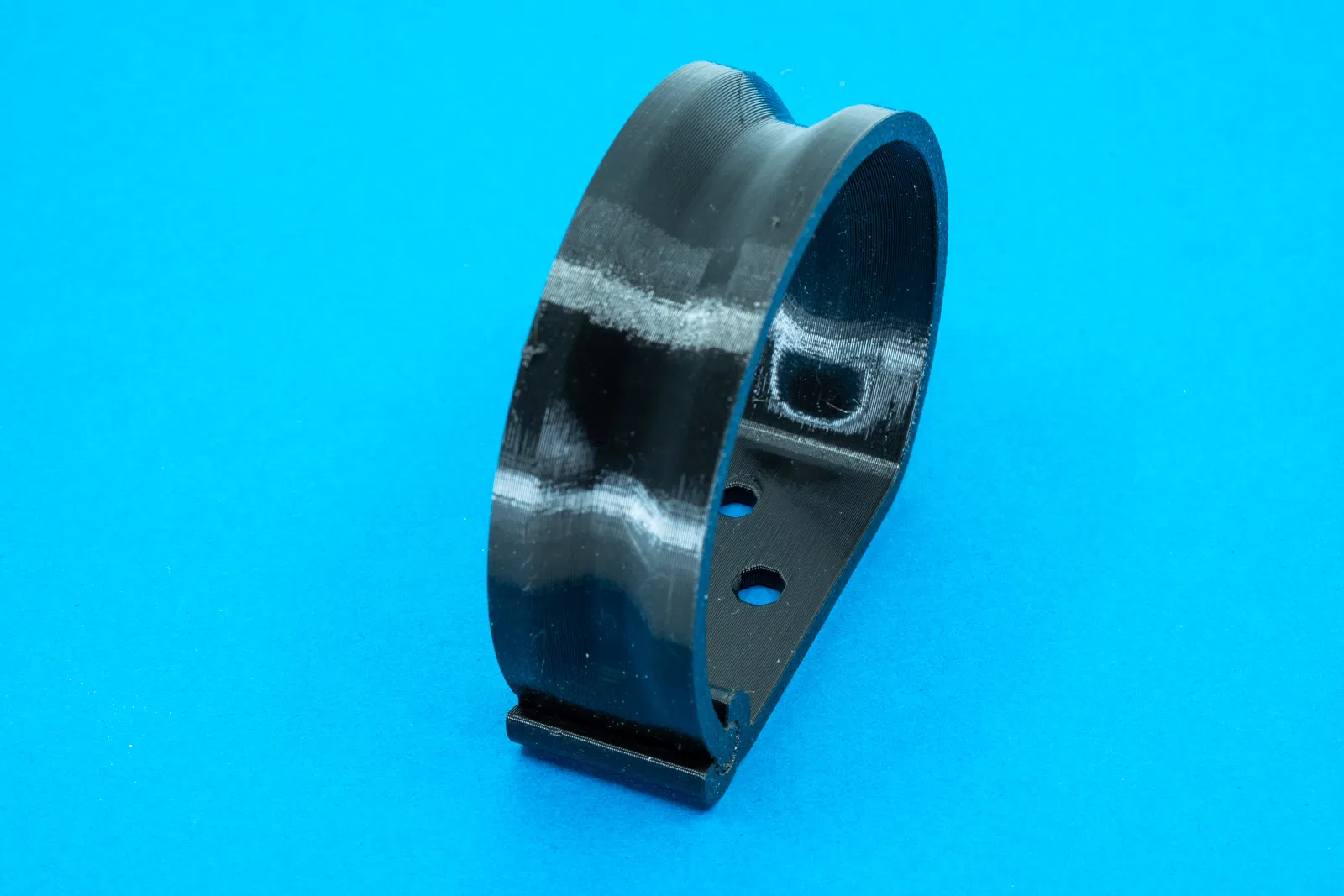

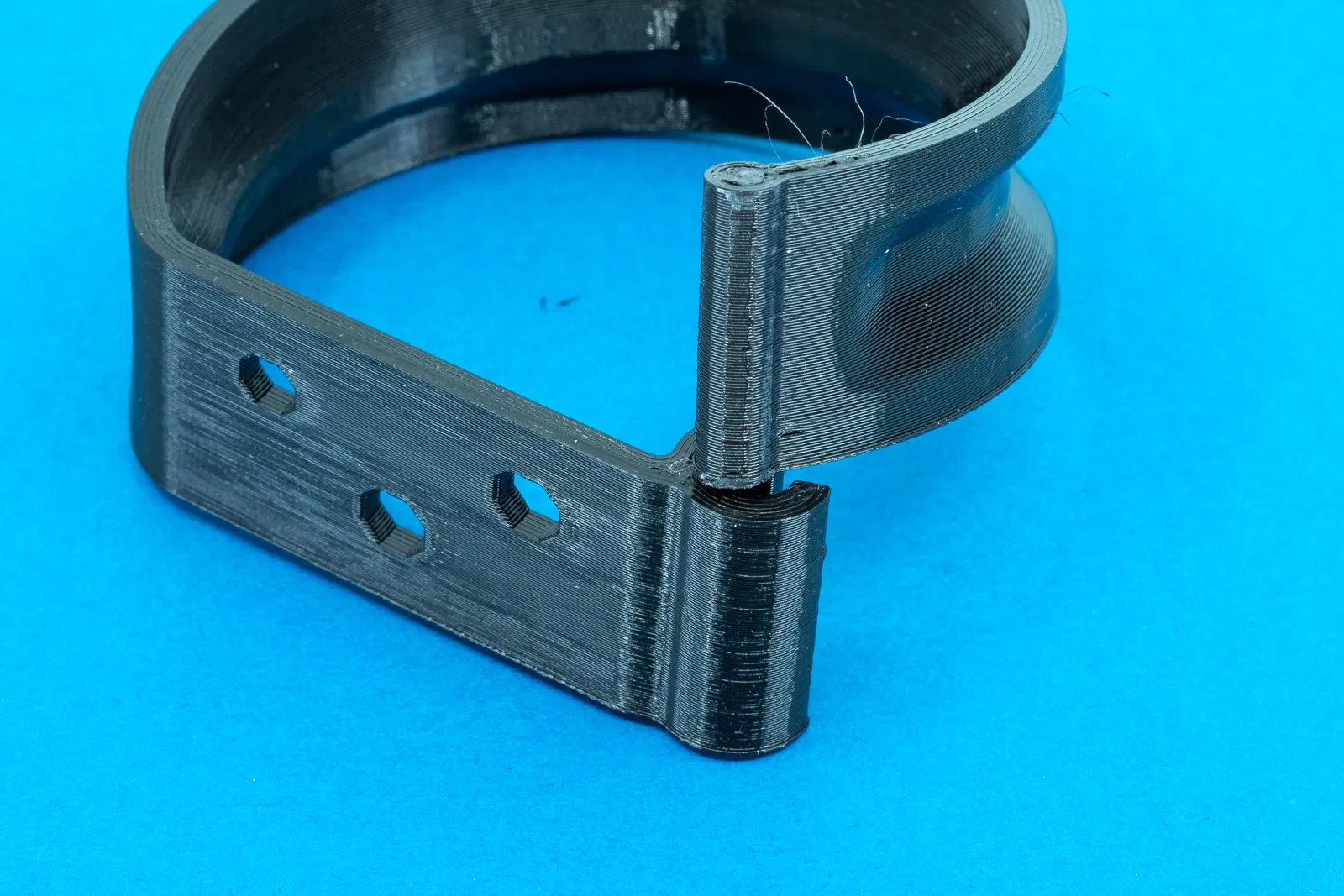

Khóa trượt được thiết kế để tự “chặn” lại khi có một lực kéo nhẹ tác động lên. Lúc này các rãnh do lớp in (layers) tạo ra sẽ ăn khớp với nhau và ngăn không cho nó trượt ngang.

Thiết kế thay thế

Có một thiết kế hình chữ nhật hơn, dùng khóa dạng vòng (ring lock):

Khám phá thêm từ Meti·kumi

Quan tâm các thiết kế của mình? Xem bộ sưu tập 3D models tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật tin mới và xem quá trình làm (work-in-progress):

👉 https://metikumi.com

Kết

Hy vọng cable organizer này sẽ giúp bạn gọn gàng hơn ở phòng server, bàn làm việc hoặc phòng khách. Nếu bạn thấy mẫu in hữu ích, vui lòng đánh giá và đăng ảnh thành phẩm của bạn nhé.

Chúc in vui vẻ! 😄
