Bản lề print-in-place hoạt động đầy đủ, tối ưu cho FFF với PETG hoặc ASA. Có nhiều mức tolerance và chiều dài để bạn chọn; khuyến nghị in test để tìm độ khít phù hợp. Hai bản lề 80mm có thể giữ cửa tủ acrylic/gỗ.
Mô tả

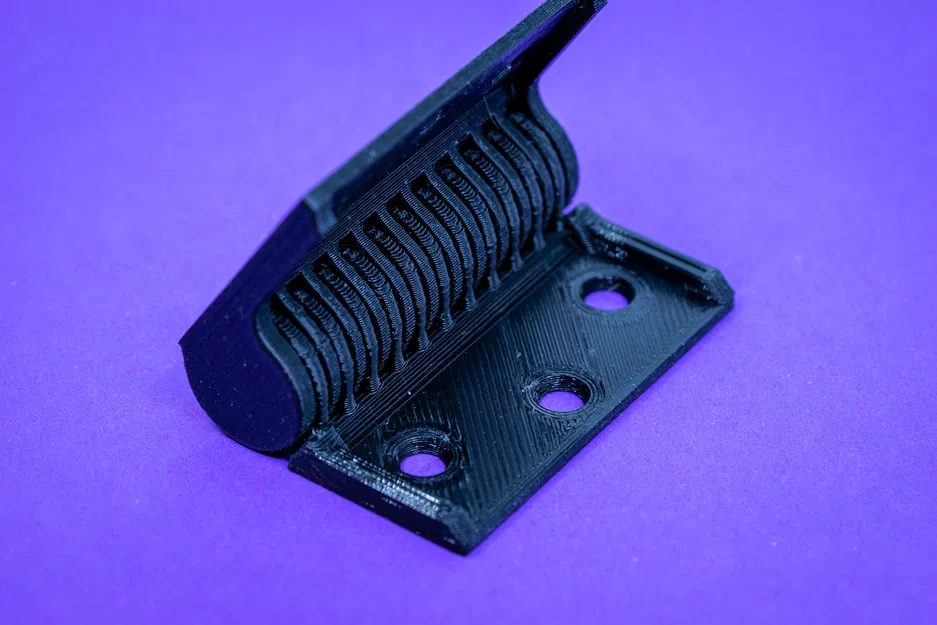

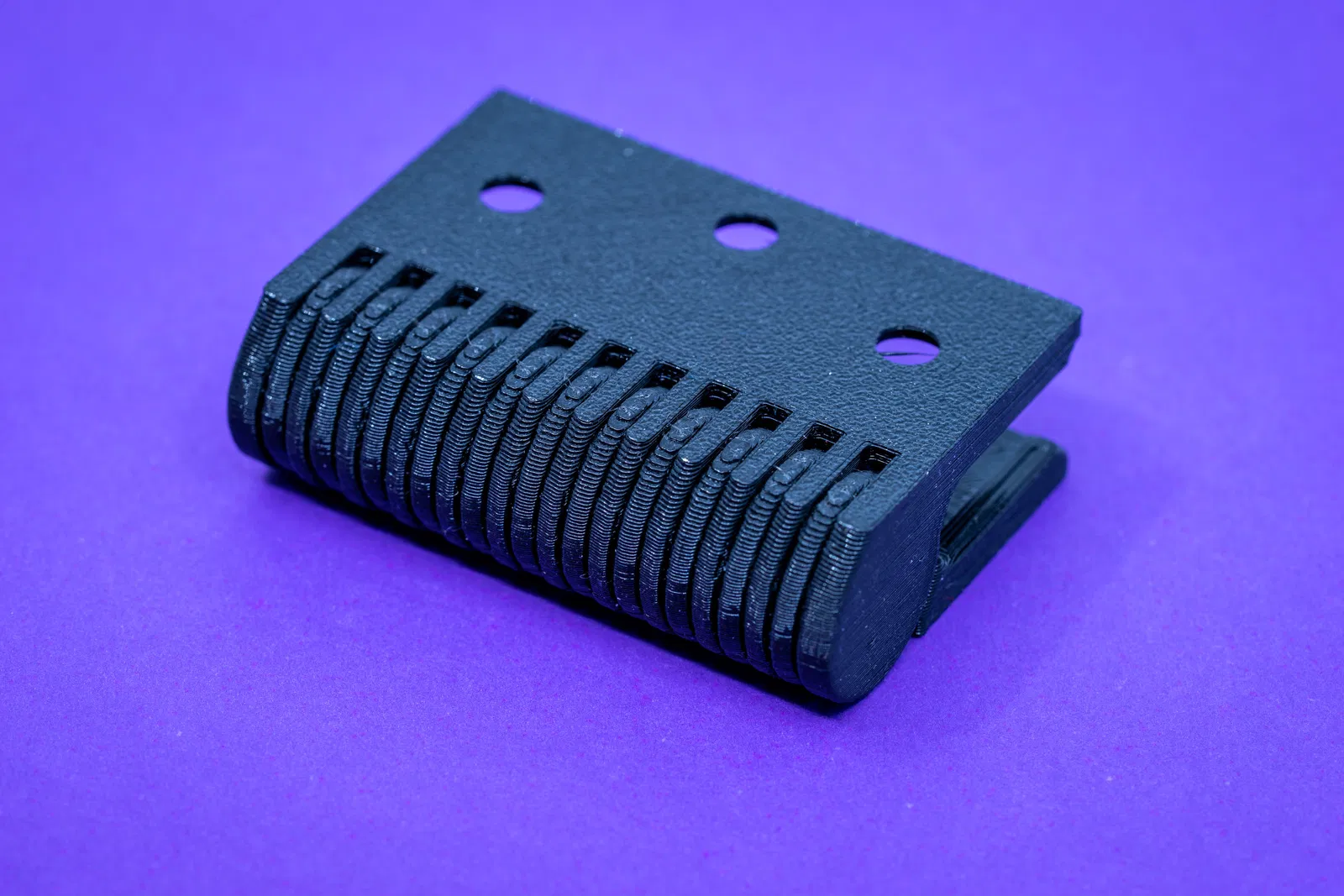

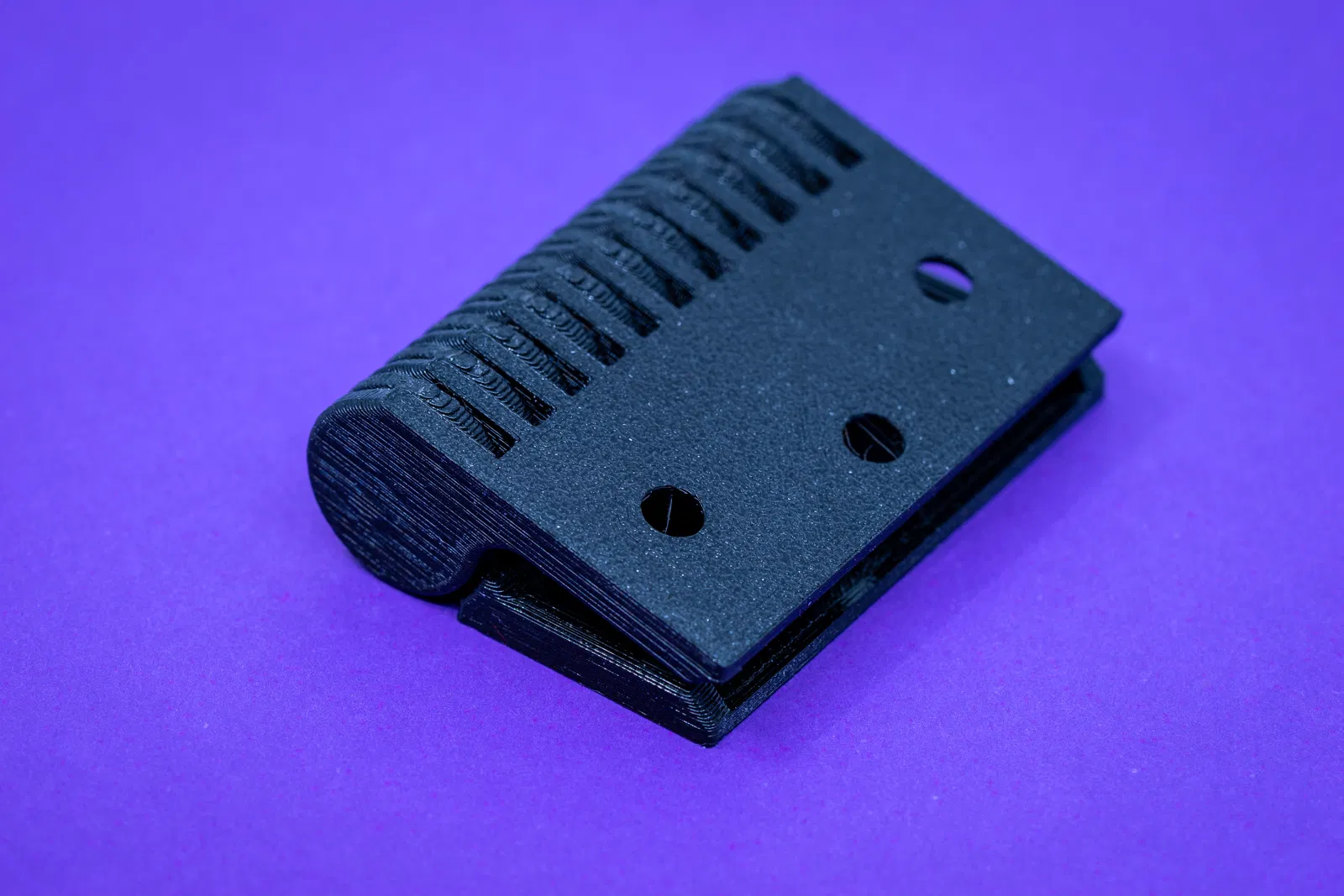

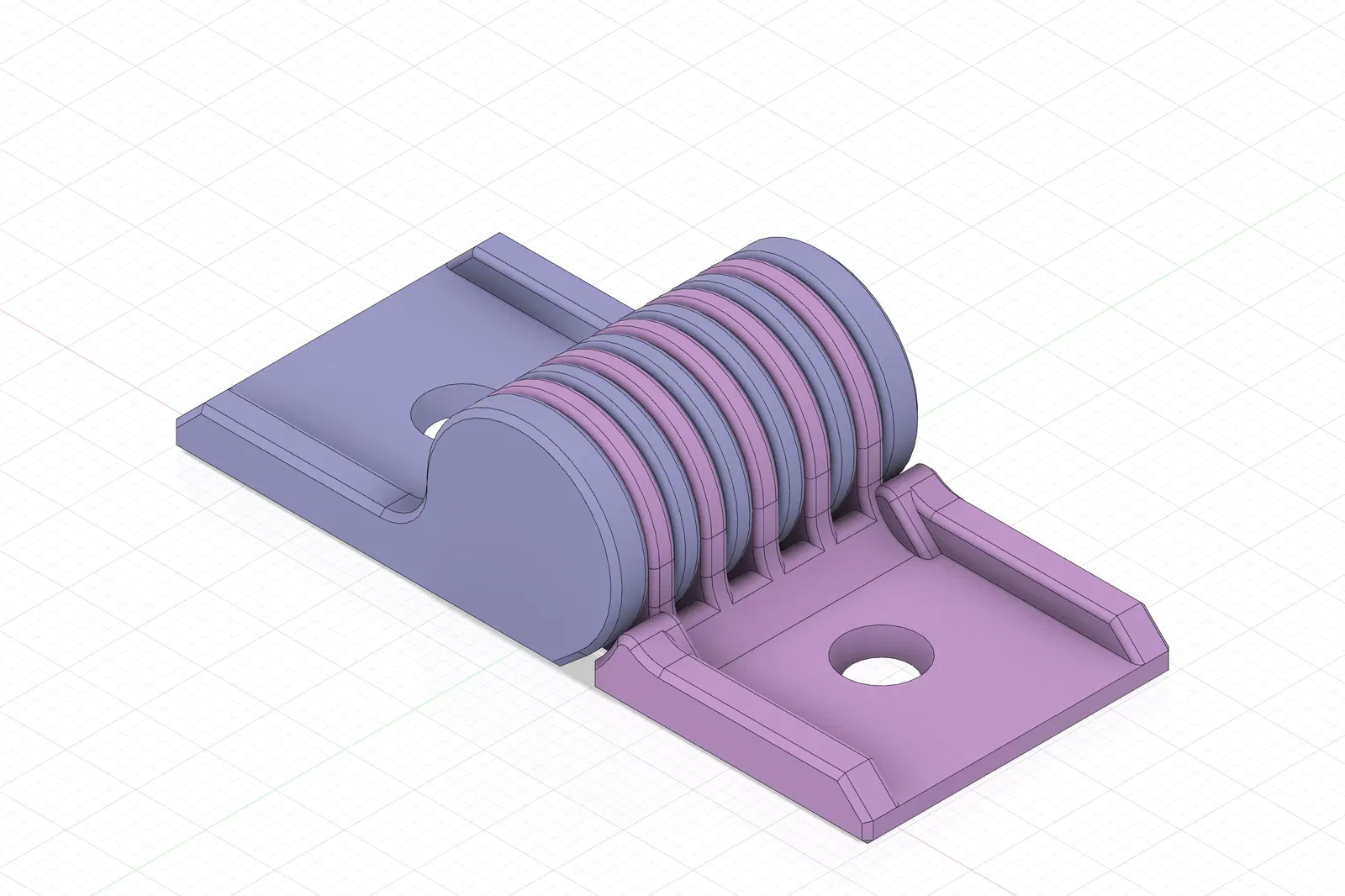

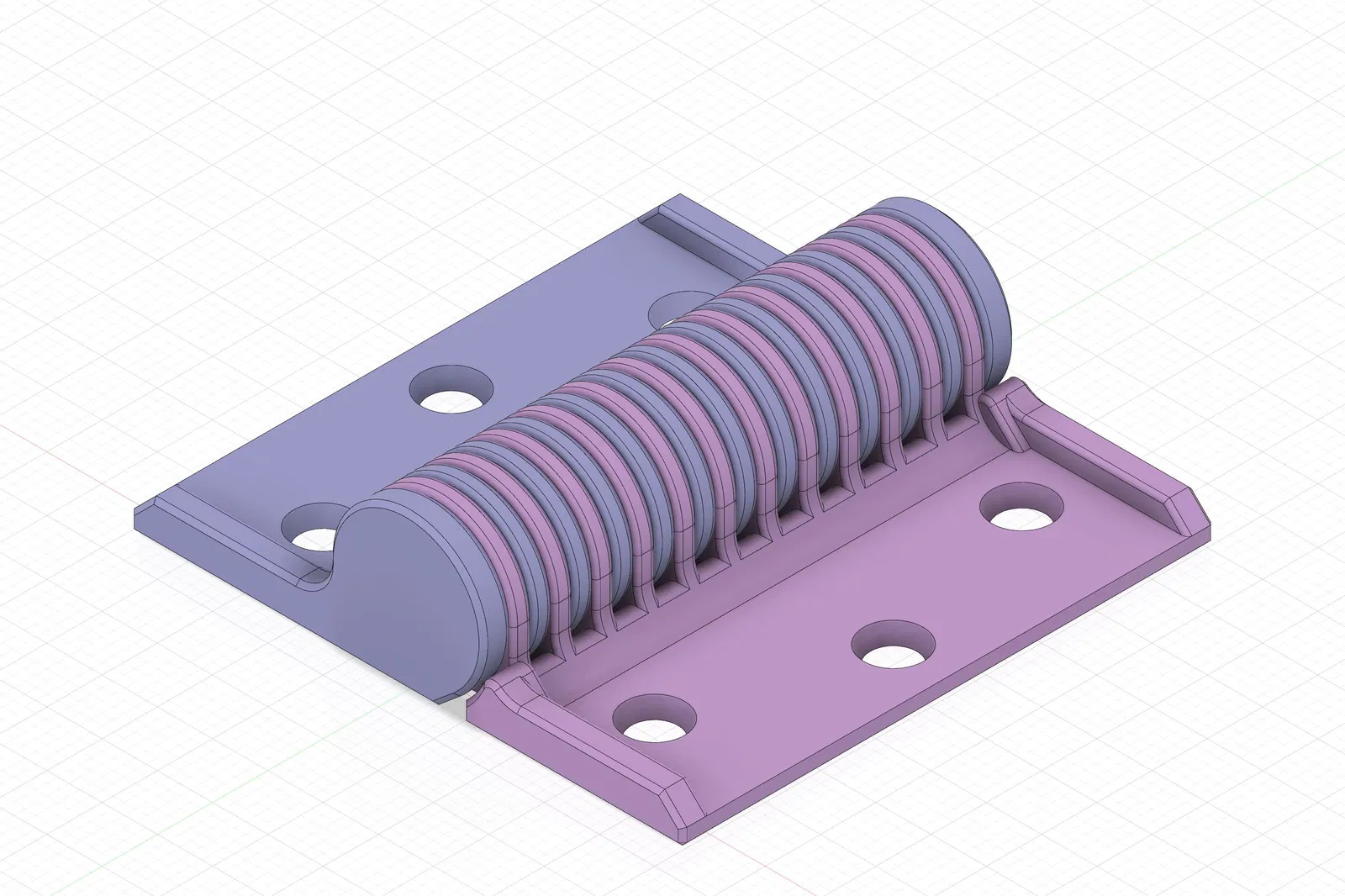

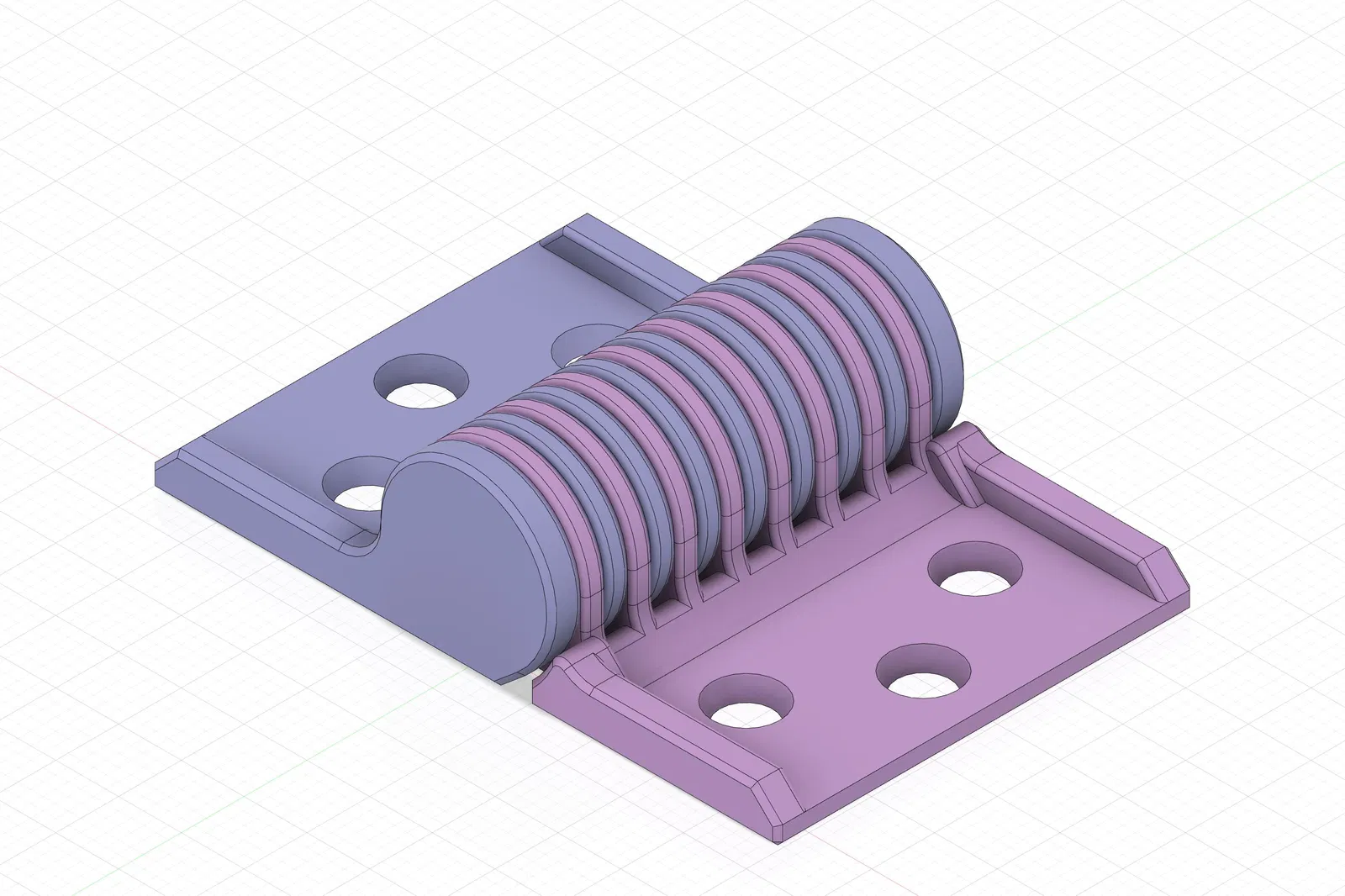

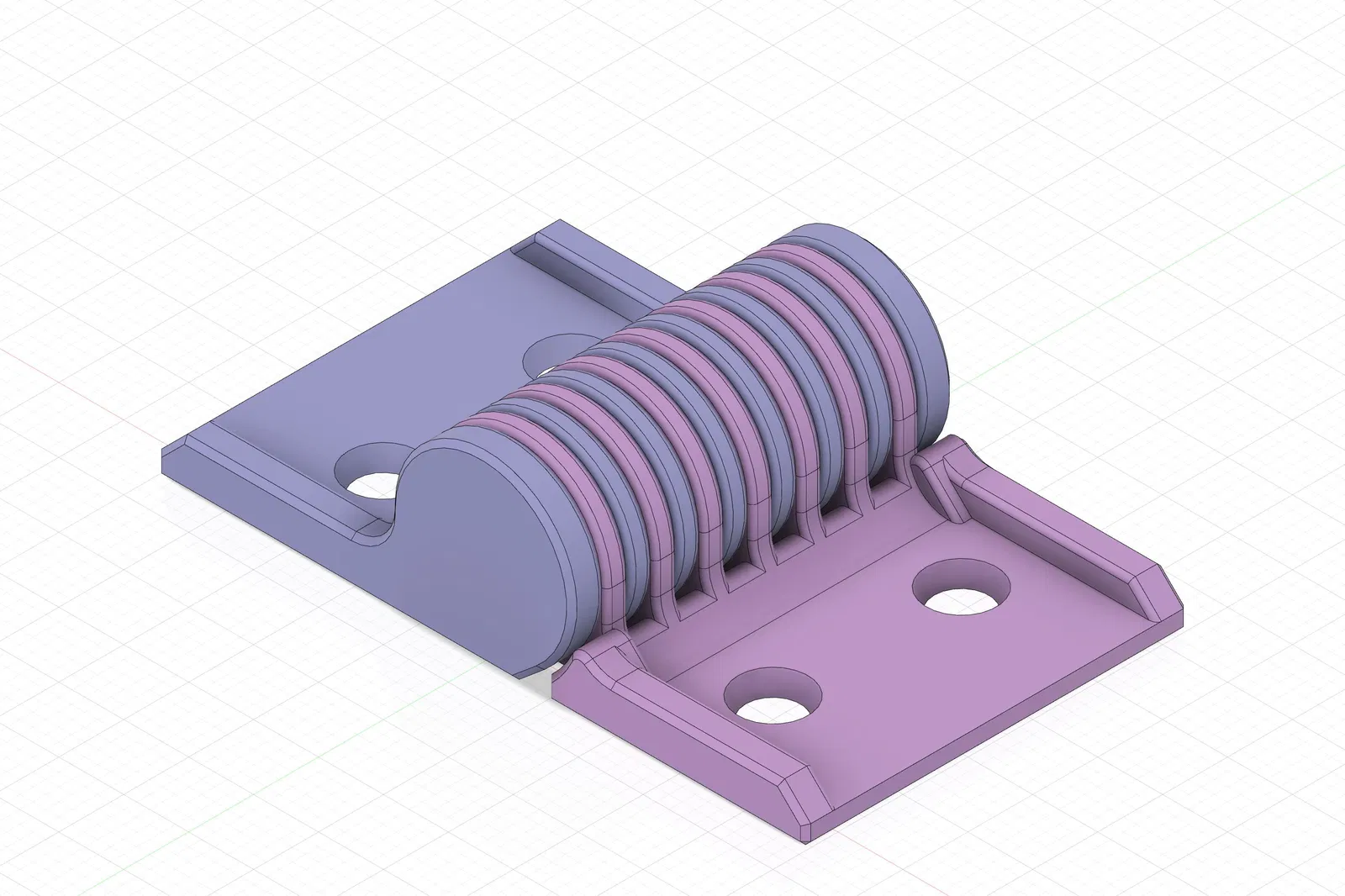

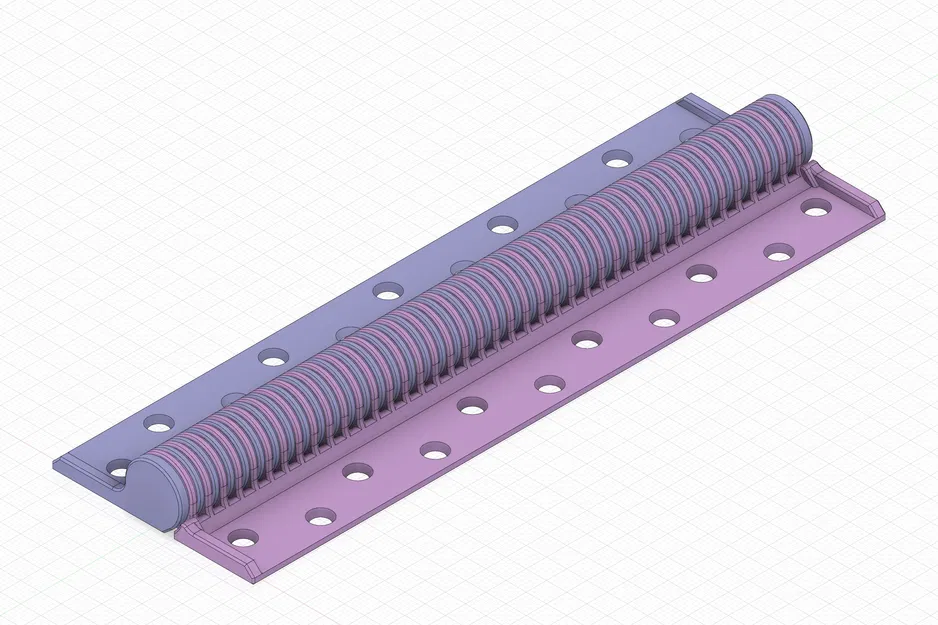

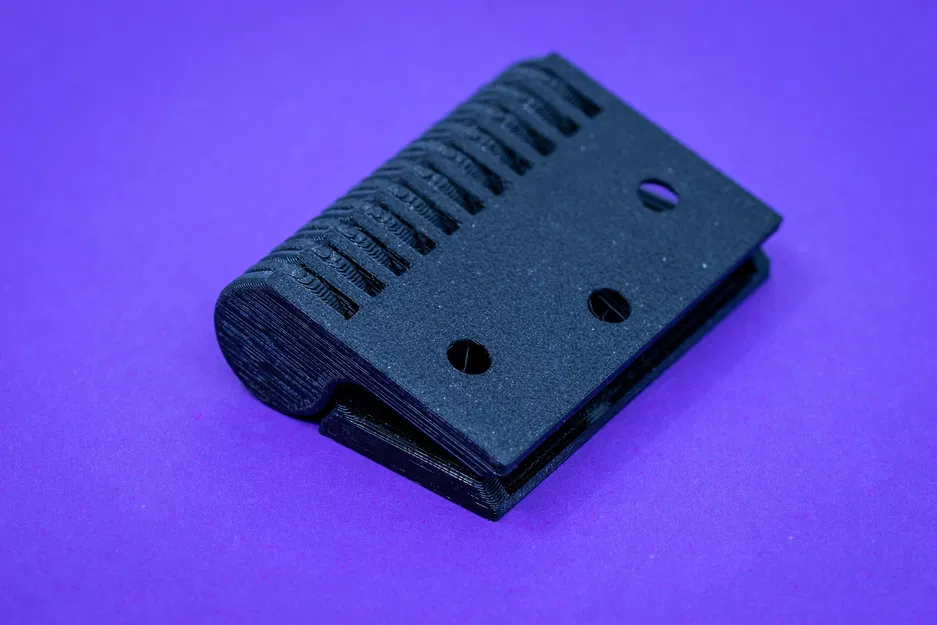

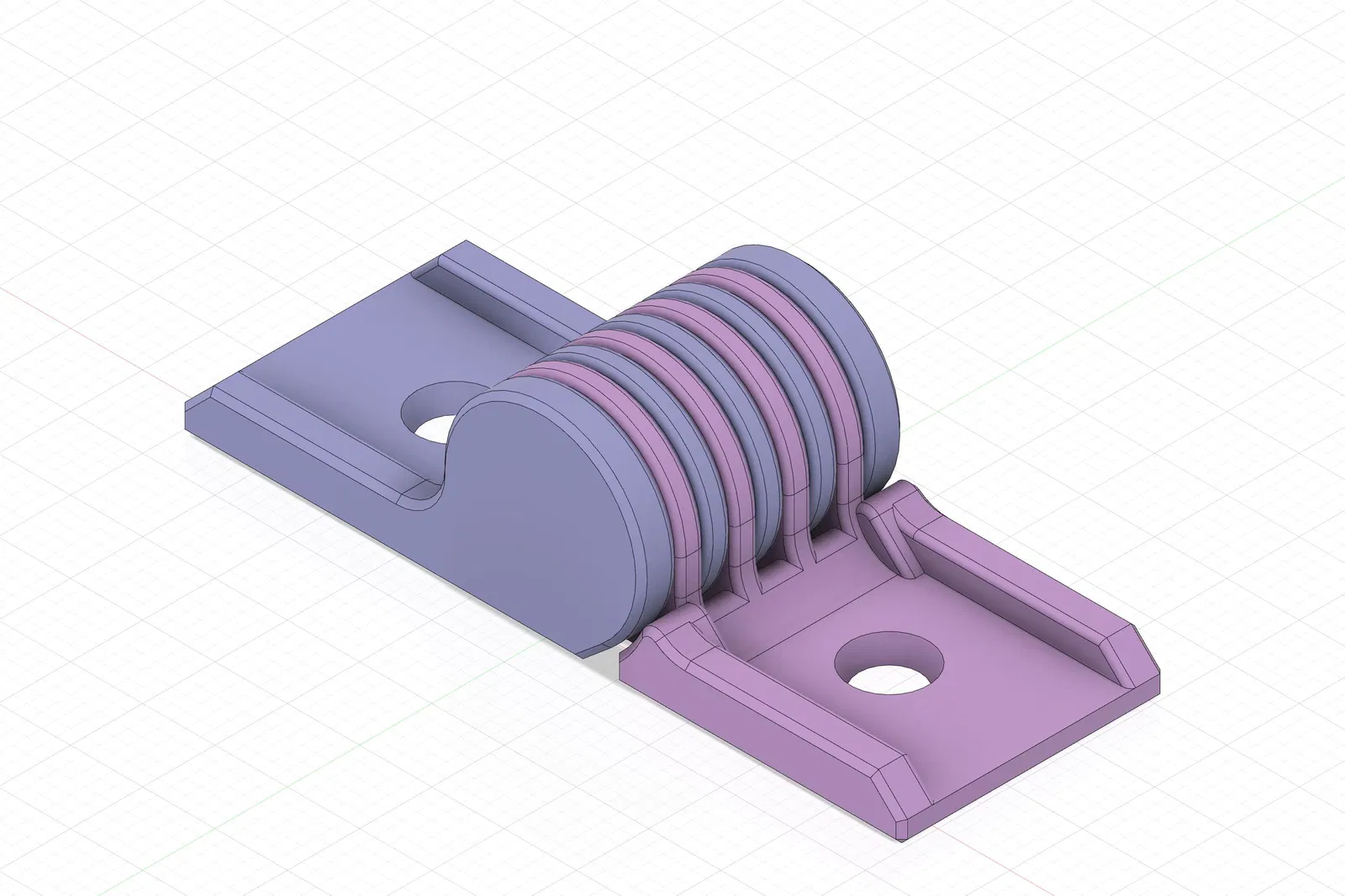

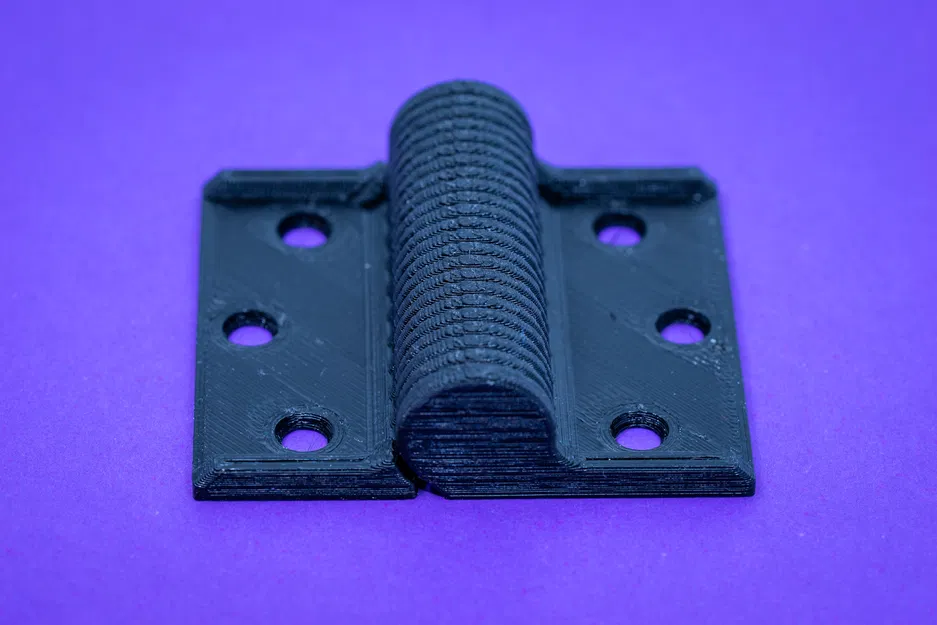

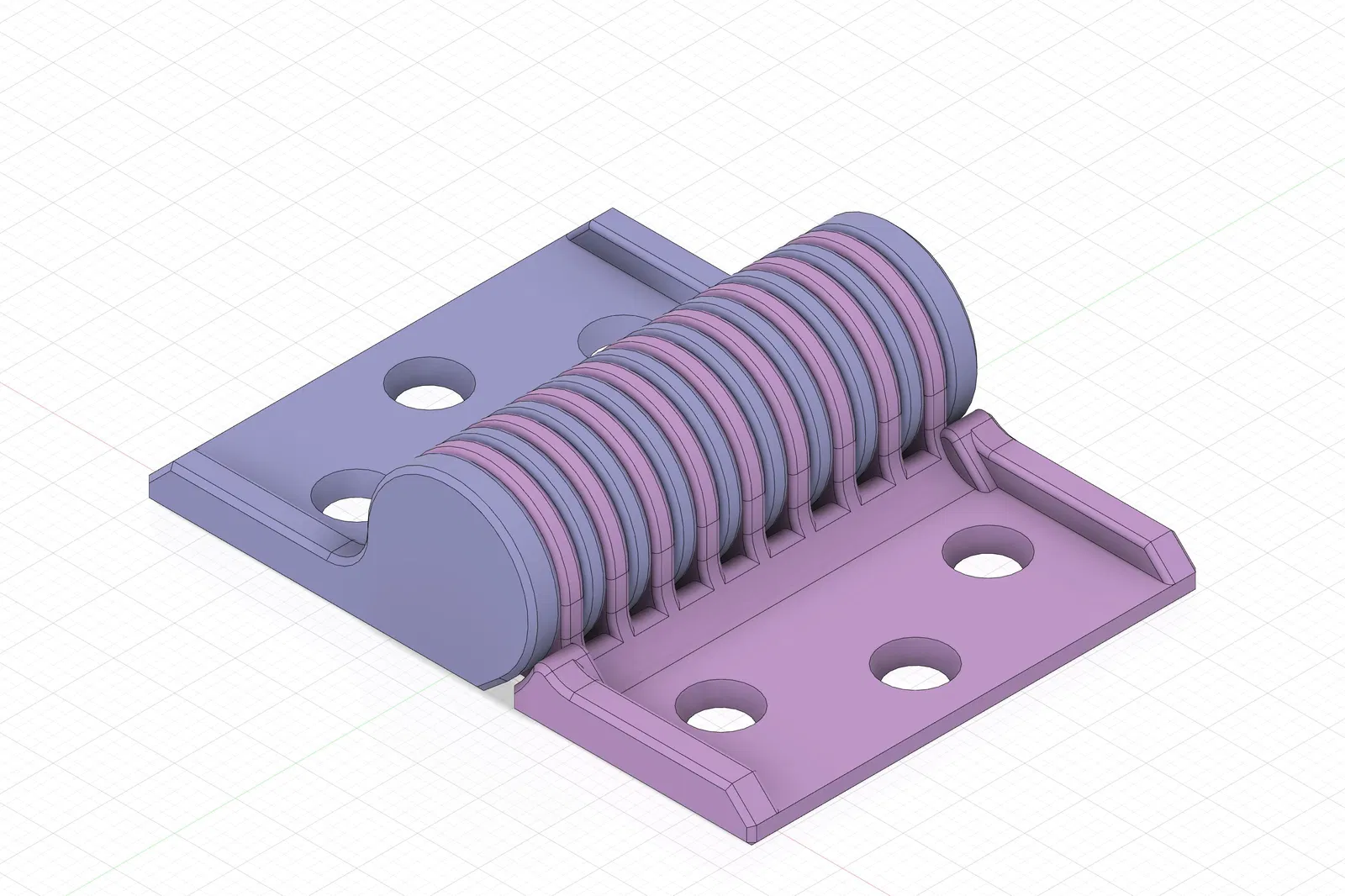

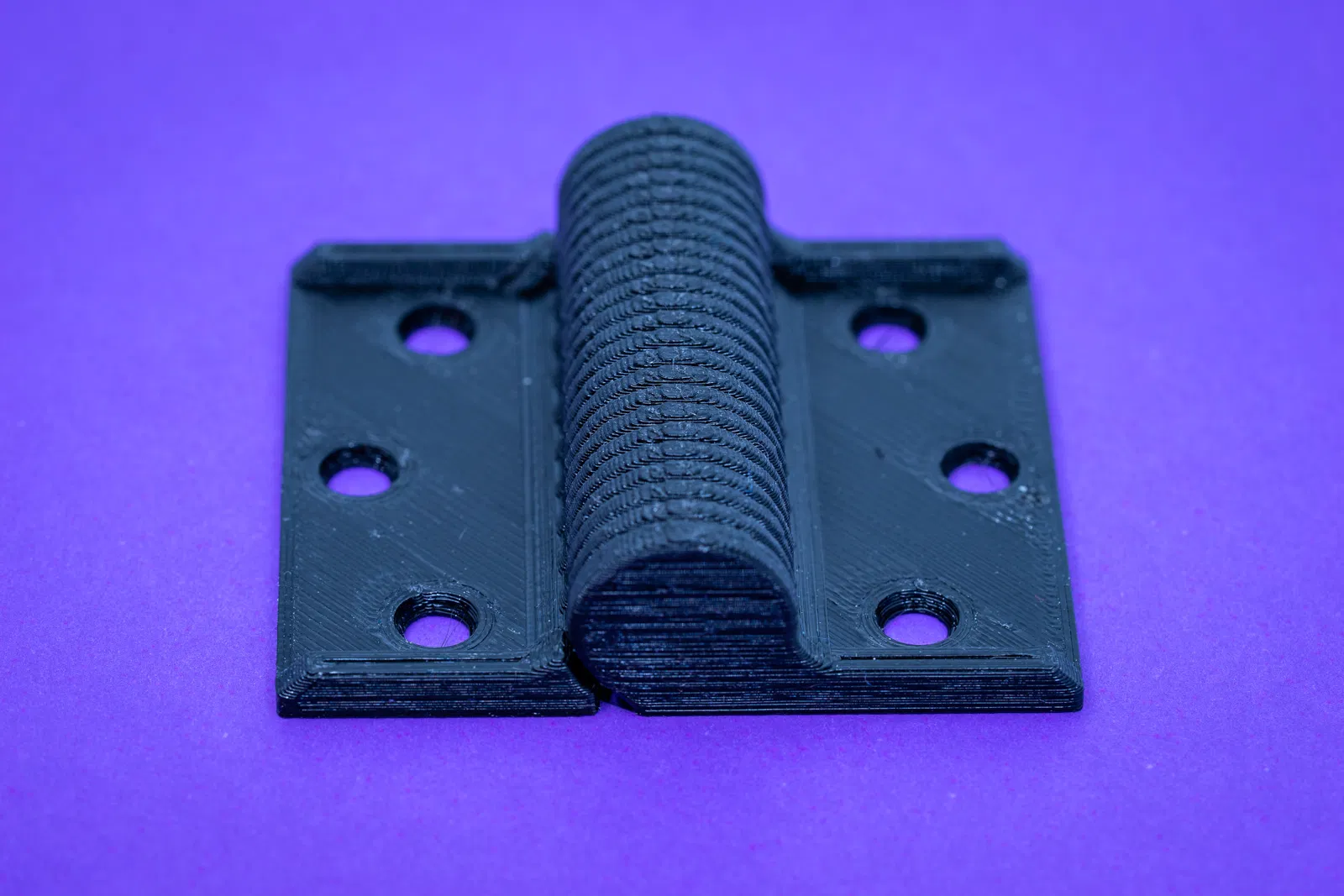

Đây là thiết kế của mình cho một bản lề print-in-place hoạt động đầy đủ – được tạo đặc biệt cho quy trình FFF với vật liệu PETG hoặc ASA. Đây là thiết kế độ bền trung bình với số series 200. Chỉ cần hai bản lề dài 80mm theo thiết kế này là có thể dễ dàng giữ được cửa tủ bằng acrylic hoặc gỗ.
Cách in

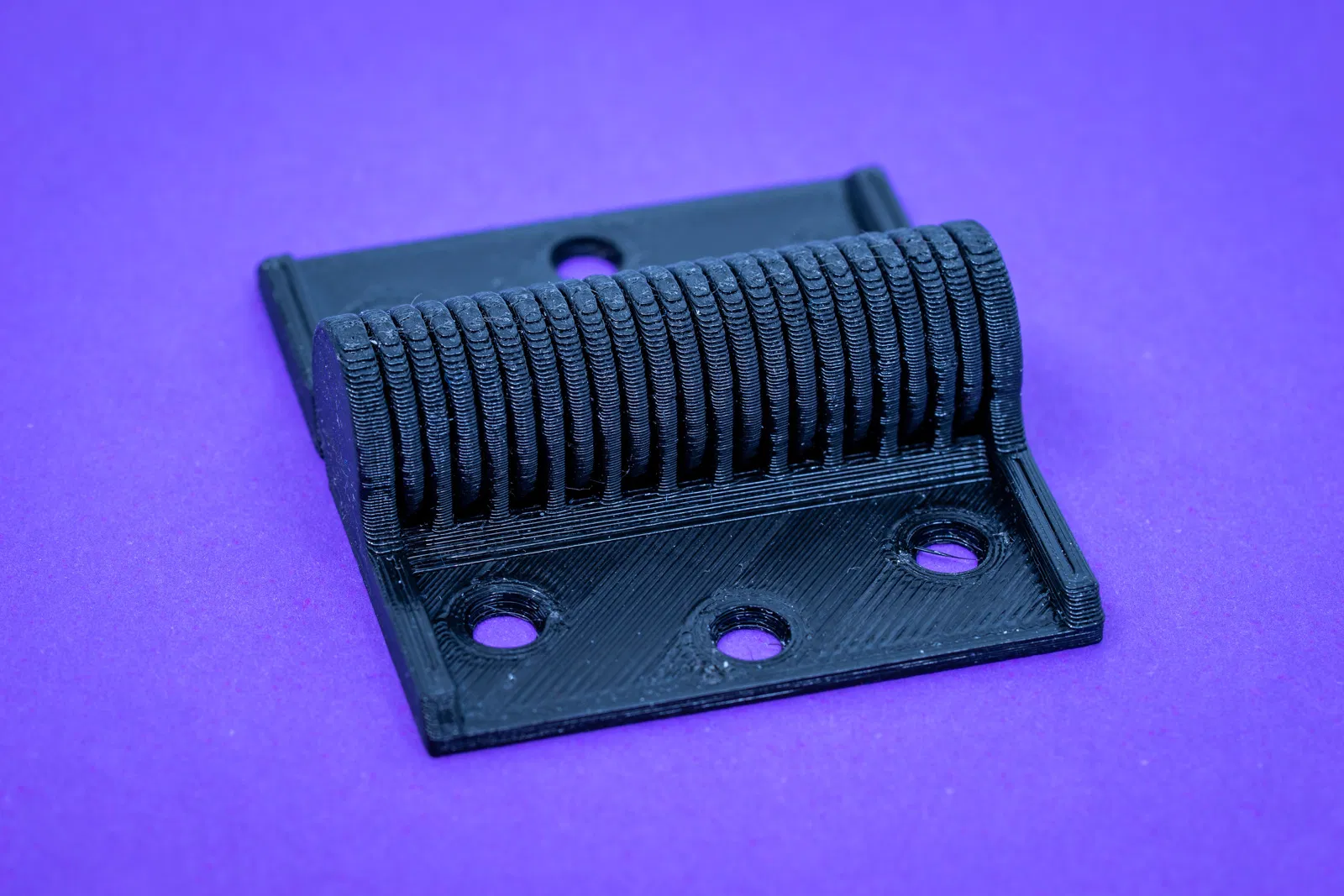

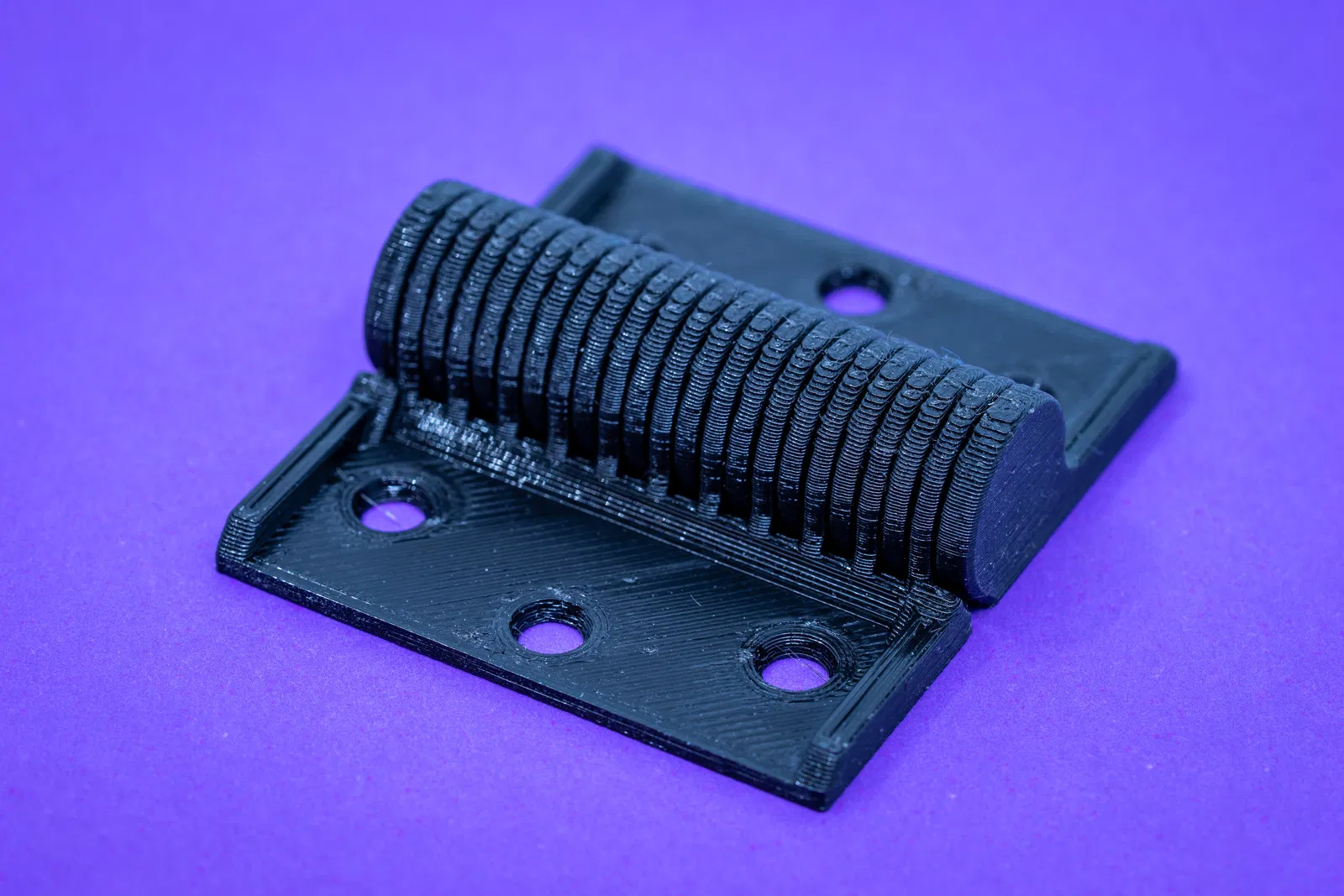

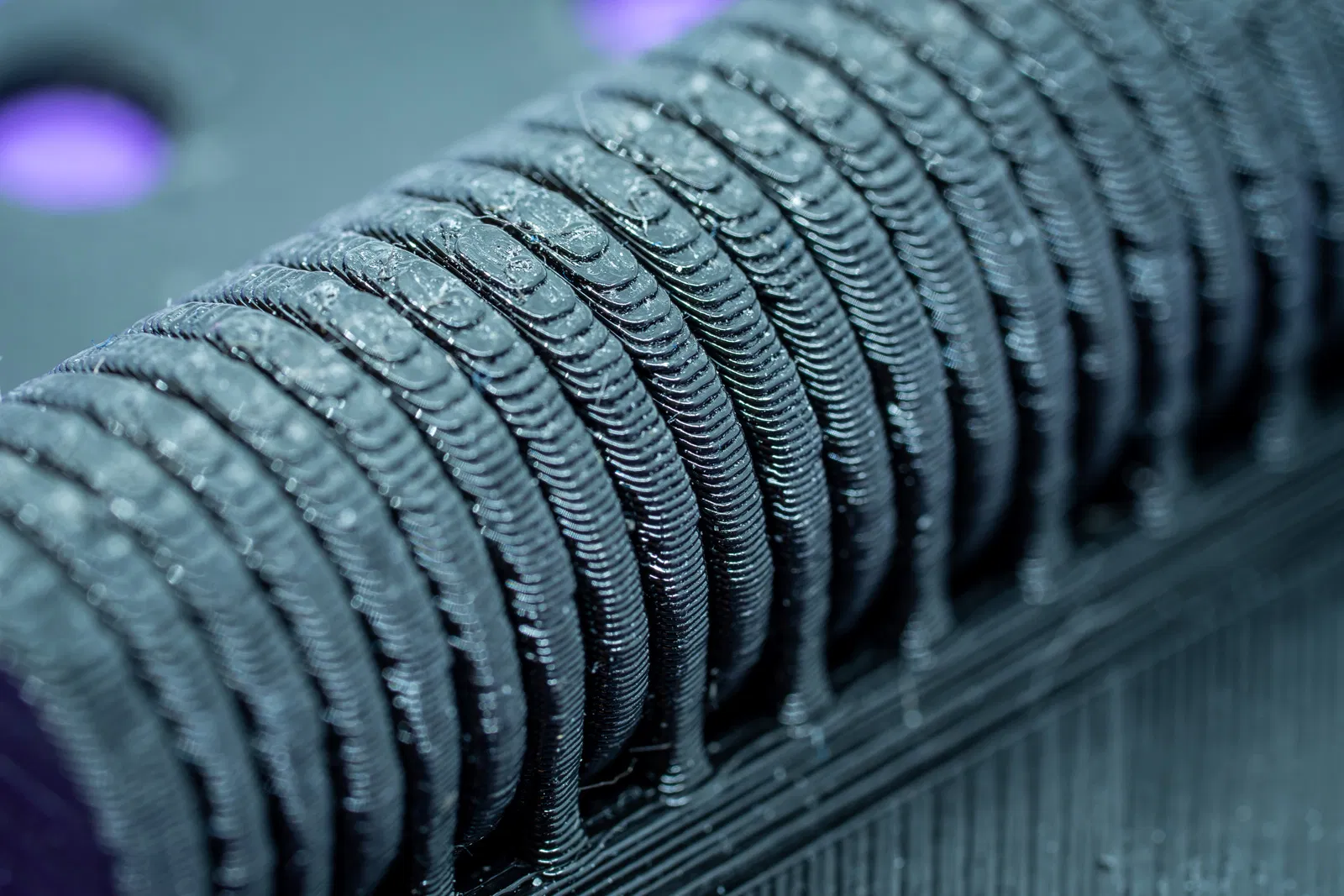

Vì đây là chi tiết chức năng, nên cần một máy in đã cân chỉnh kỹ và filament chất lượng tốt, như Prusament PETG hoặc ASA. Mình khuyên bạn nên in thử vài mẫu với bản lề nhỏ để tìm đúng tolerance phù hợp với máy của bạn. Các bản lề với tolerance T50 đã được test thành công trên Prusa MK3S+ với filament Prusament PETG.
Mình có cung cấp file dự án mẫu LR2204-200-T50-050 Print.3mf cho Prusa Slicer, với đầy đủ cài đặt cần thiết đã được thiết lập sẵn. Nếu bạn cần tự tạo profile, đây là các thông số bạn cần chỉnh:
Kích thước nozzle:
chỉ 0.4mm
Layer height:
0.2mm (hoặc 0.1mm, chưa test)
Vật liệu filament:
PETG hoặc ASA
Perimeters:
3 perimeters
Profile Prusa Slicer:
“0.2mm Quality”
Thiết lập thêm:
- Tắt “Fill Gaps”
- Bật “Avoid Crossing Perimeters”
Không in với PLA: Bản lề này sẽ không hoạt động đúng nếu in bằng PLA, vì vật liệu này quá giòn và sẽ biến dạng hoặc mòn theo thời gian.
Kích thước và tolerance
Mã part cho tất cả bản lề có định dạng như sau:
LR2204-200-T<tolerance>-<length>.3mf
Tolerances
Tolerance là một con số từ T10 đến T90, thể hiện mức điều chỉnh so với tolerance “lý tưởng” của model. Số T50 luôn là mức ở giữa, tức là không có điều chỉnh (zero adjustments). Số càng cao thì khớp càng lỏng, số càng thấp thì khớp càng khít.
Ý nghĩa cụ thể của con số này đối với các kích thước khác nhau sẽ tùy theo model. Với model này, mỗi bước sẽ điều chỉnh tolerance 0.01mm.
Lưu ý: Tolerance khác nhau cũng sẽ làm thay đổi center distance!
Kích thước vít khuyến nghị
Bản lề được thiết kế cho vít gỗ wood screws 3.5mm hoặc 4mm với đầu bằng (flat) hoặc đầu tròn (round). Cần đầu bằng có đường kính 6–8mm để tạo lực ép cần thiết nhằm bắt bản lề đúng cách xuống bề mặt.
Tất cả lỗ vít đều phải được sử dụng để cố định bản lề đúng chuẩn và tránh hư hỏng.

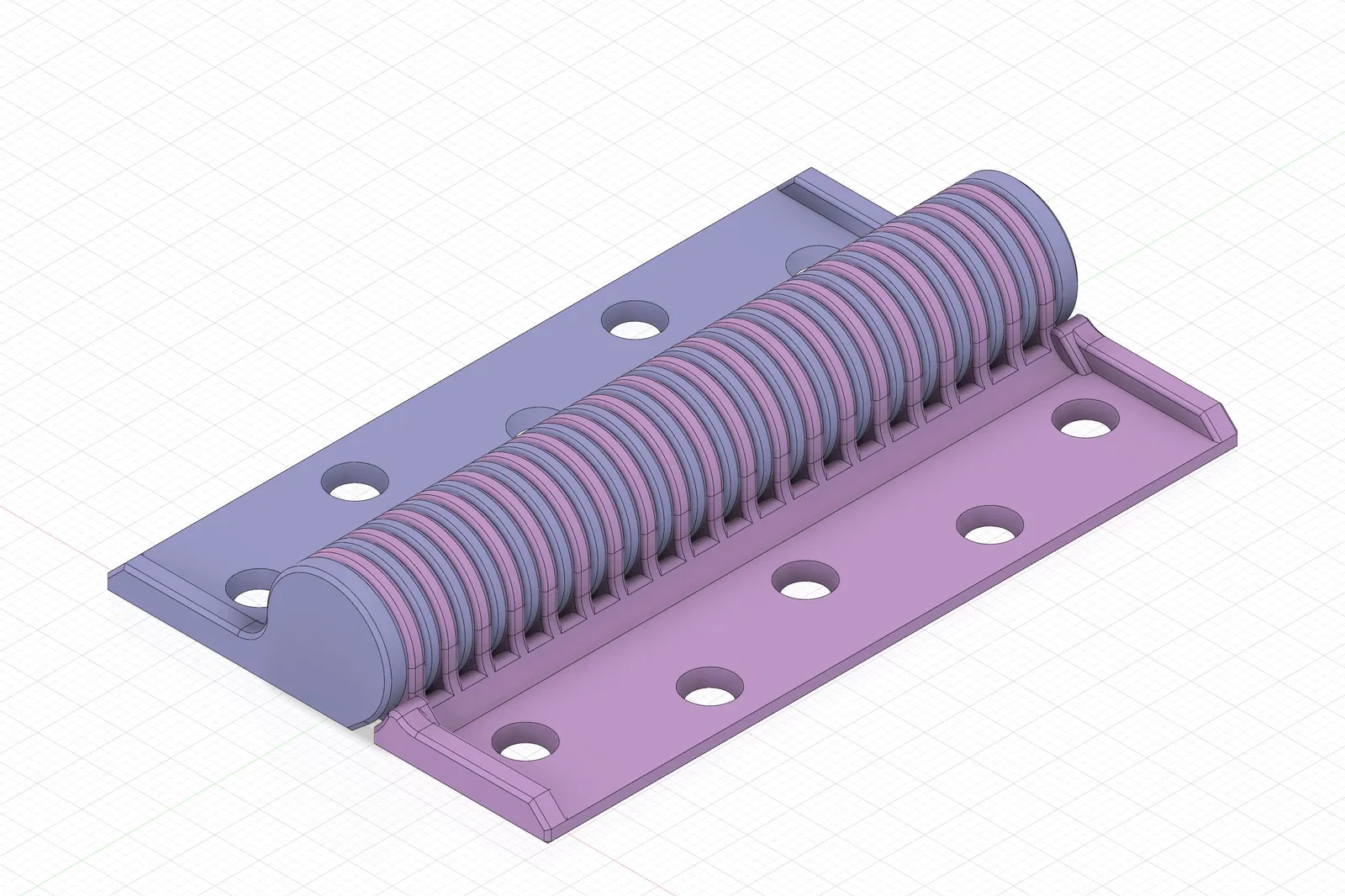

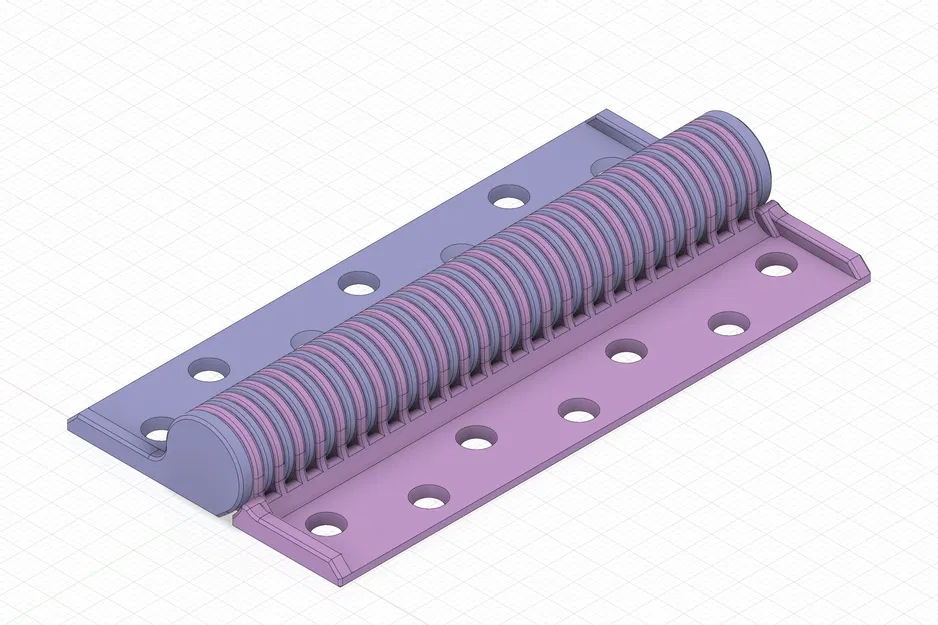

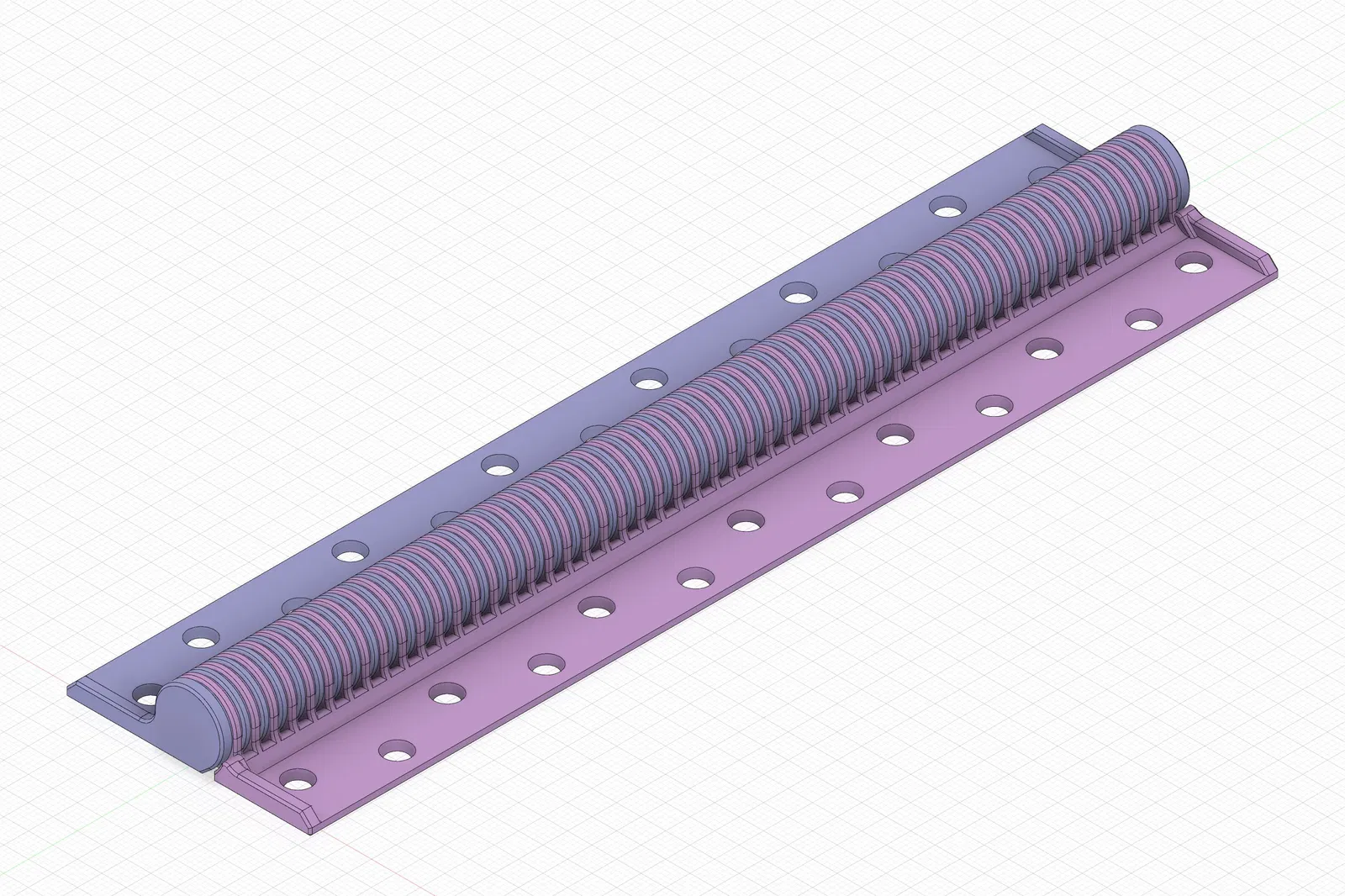

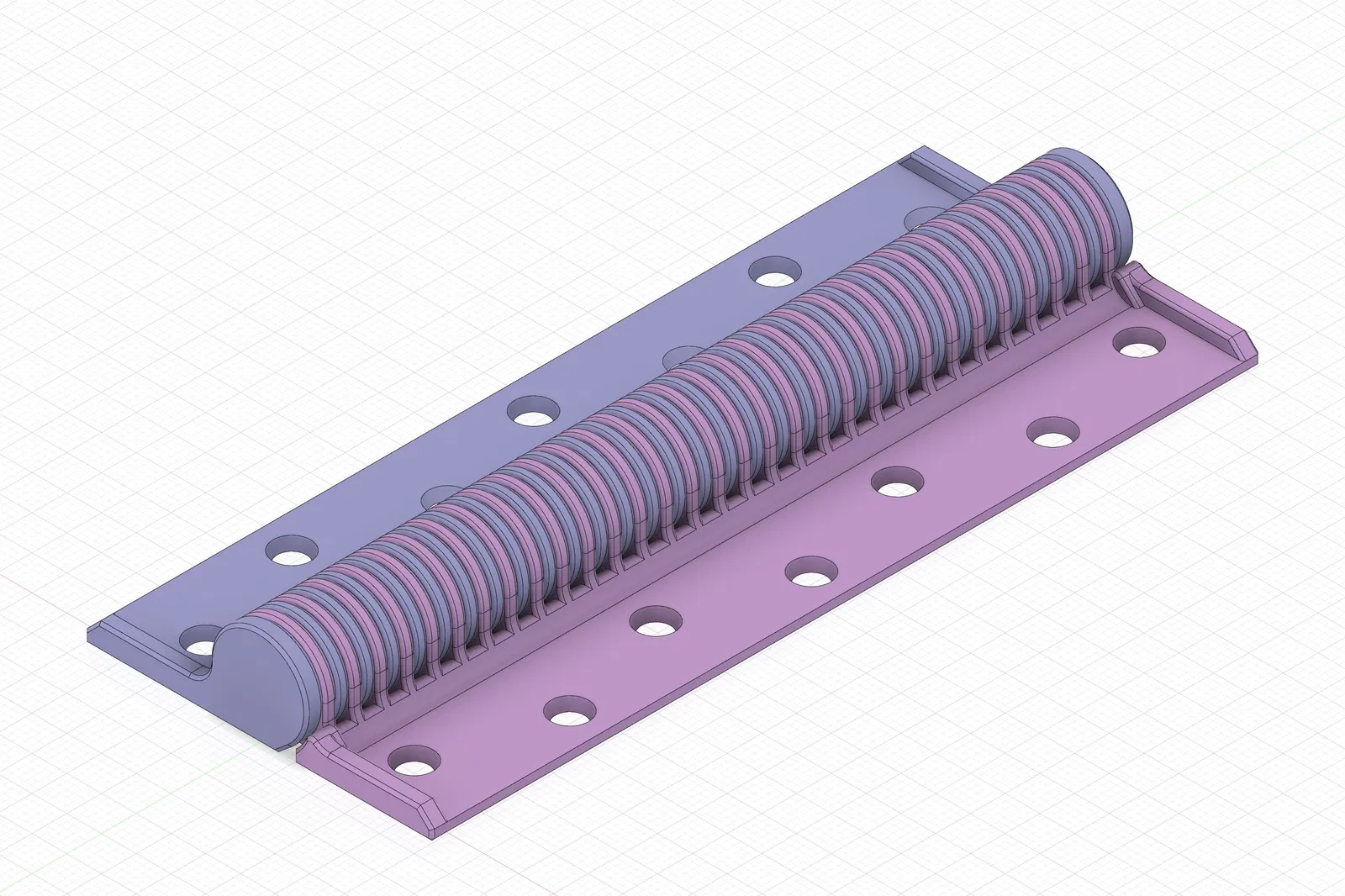

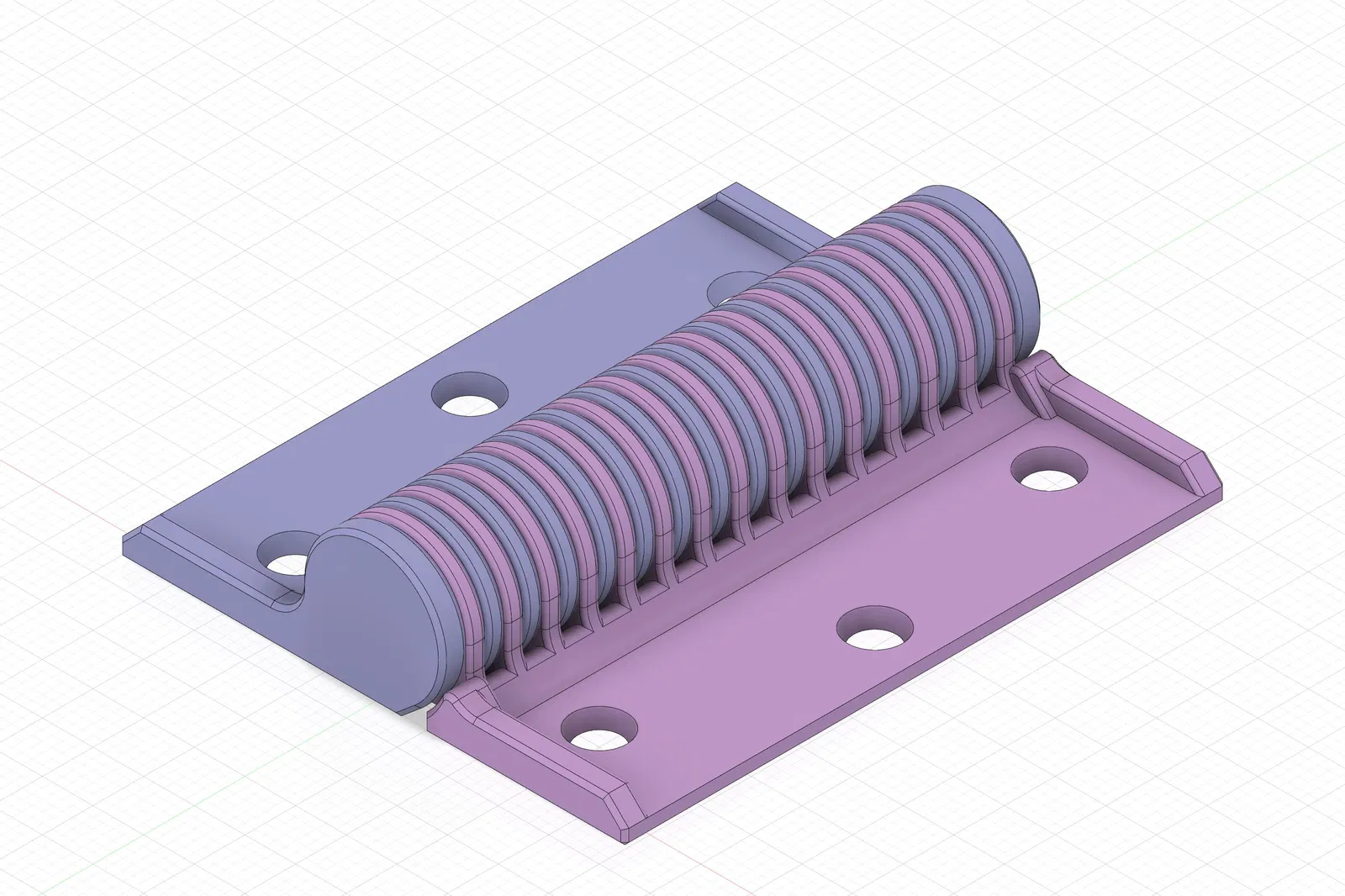

Chiều dài bản lề
Chiều dài bản lề trong mã part là chiều dài mong muốn của bản lề. Bản lề thực tế luôn bằng hoặc ngắn hơn giá trị này.
Vì vậy, nếu bạn có chỗ cho bản lề 80mm, model LR2204-200-T50-080 chắc chắn sẽ vừa trong không gian đó, nhưng có thể ngắn hơn tối đa 3mm so với chiều dài này.

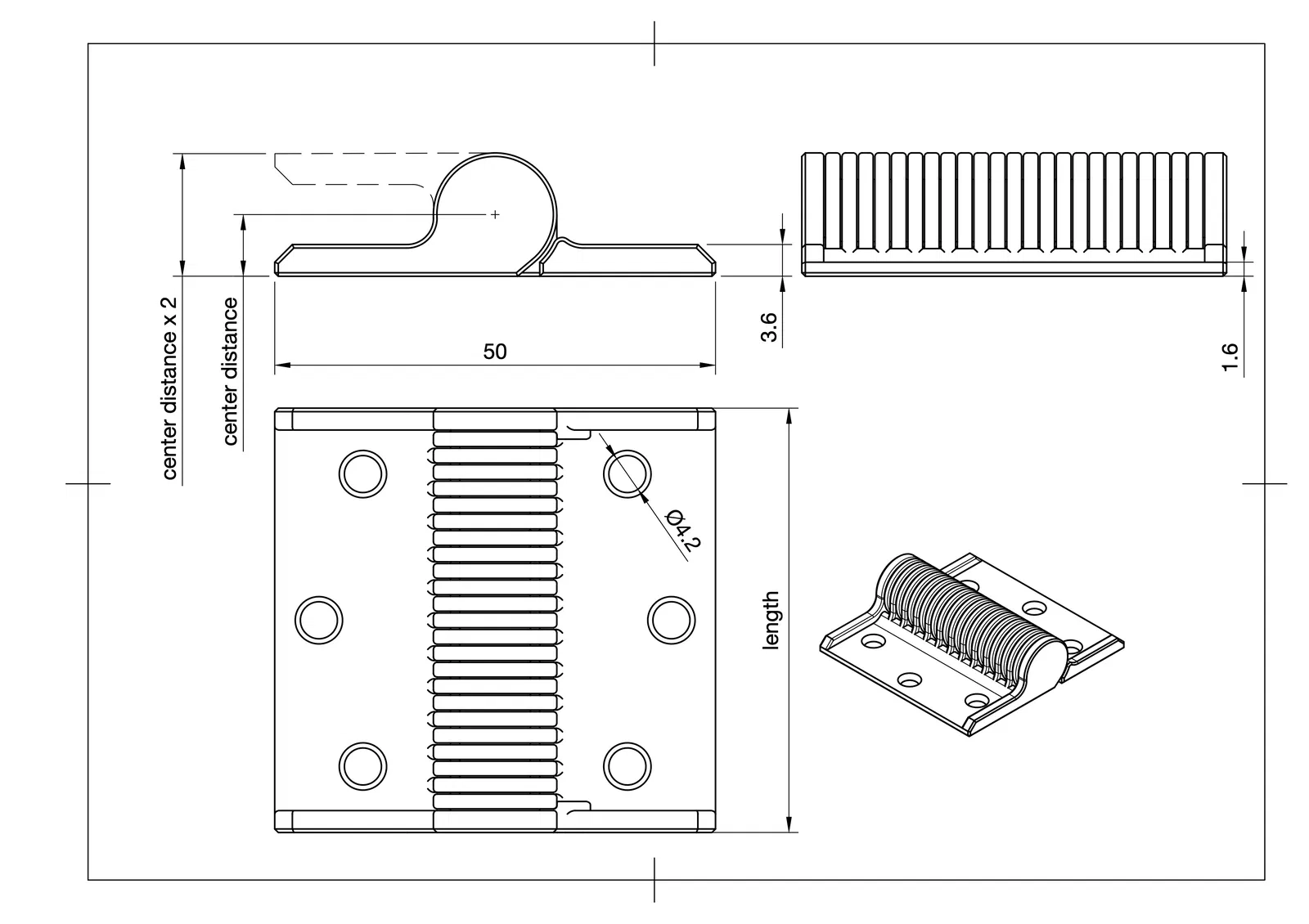

Center distance / Closed height
Dùng bản lề này cho cửa tủ và nắp, sẽ hoạt động ổn. Tâm trục xoay nằm đúng giữa bản lề tại “center distance” đã chỉ định. Khi ở trạng thái đóng, bản lề có chiều cao đúng bằng gấp đôi center distance.
Để gắn bản lề cho cửa: Tạo một hốc (cavity) sâu ít hơn center distance khoảng 0.5–1mm, rộng khoảng 23–24mm và dài bằng chiều dài bản lề. Phần tâm bản lề cần nhô nhẹ qua mép cạnh bên (0.2–1mm). Tạo hốc tương tự (mirror) trên cánh cửa.
Hoặc, tạo hốc sâu ít hơn toàn bộ chiều cao bản lề khoảng 0.5–1mm và bo một bán kính ở cạnh bên của đồ nội thất, khớp với bán kính của bản lề.
Tổng quan các series bản lề
Khám phá thêm từ Meti·kumi
Bạn quan tâm các thiết kế của mình? Xem bộ sưu tập model 3D tại đây:
👉 https://metikumi.com/3d-models/
Kết nối mạng xã hội để theo dõi cập nhật mới nhất và các dự án đang làm:
Kết luận
Mong bạn thấy bản in này hữu ích. Nếu bạn thích, vui lòng đánh giá và up hình bản in của bạn.
Chúc bạn in vui vẻ! 😄
Tất cả kích thước
Part Number
Tolerance
Desired Length
Actual Length
Center Distance
LR2204-200-T45-020
45
20
17.87
7.00
LR2204-200-T45-025
45
25
21.51
7.00
LR2204-200-T45-030
45
30
28.79
7.00
LR2204-200-T45-035
45
35
32.43
7.00
LR2204-200-T45-040
45
40
39.71
7.00
LR2204-200-T45-050
45
50
46.99
7.00
LR2204-200-T45-060
45
60
57.91
7.00
LR2204-200-T45-080
45
80
79.75
7.00
LR2204-200-T45-100
45
100
97.95
7.00
LR2204-200-T45-120
45
120
119.79
7.00
LR2204-200-T45-160
45
160
159.83
7.00
LR2204-200-T45-200
45
200
199.87
7.00
LR2204-200-T50-020
50
20
18.27
7.00
LR2204-200-T50-025
50
25
22.01
7.00
LR2204-200-T50-030
50
30
29.49
7.00
LR2204-200-T50-035
50
35
33.23
7.00
LR2204-200-T50-040
50
40
36.97
7.00
LR2204-200-T50-050
50
50
48.19
7.00
LR2204-200-T50-060
50
60
59.41
7.00
LR2204-200-T50-080
50
80
78.11
7.00
LR2204-200-T50-100
50
100
96.81
7.00
LR2204-200-T50-120
50
120
119.25
7.00
LR2204-200-T50-160
50
160
156.65
7.00
LR2204-200-T50-200
50
200
197.79
7.00
LR2204-200-T55-020
55
20
18.67
7.20
LR2204-200-T55-025
55
25
22.51
7.20
LR2204-200-T55-030
55
30
26.35
7.20
LR2204-200-T55-035
55
35
34.03
7.20
LR2204-200-T55-040
55
40
37.87
7.20
LR2204-200-T55-050
55
50
49.39
7.20
LR2204-200-T55-060
55
60
57.07
7.20
LR2204-200-T55-080
55
80
76.27
7.20
LR2204-200-T55-100
55
100
99.31
7.20
LR2204-200-T55-120
55
120
118.51
7.20
LR2204-200-T55-160
55
160
156.91
7.20
LR2204-200-T55-200
55
200
199.15
7.20
LR2204-200-T60-020
60
20
19.07
7.20
LR2204-200-T60-025
60
25
23.01
7.20
LR2204-200-T60-030
60
30
26.95
7.20
LR2204-200-T60-035
60
35
34.83
7.20
LR2204-200-T60-040
60
40
38.77
7.20
LR2204-200-T60-050
60
50
46.65
7.20
LR2204-200-T60-060
60
60
58.47
7.20
LR2204-200-T60-080
60
80
78.17
7.20
LR2204-200-T60-100
60
100
97.87
7.20
LR2204-200-T60-120
60
120
117.57
7.20
LR2204-200-T60-160
60
160
156.97
7.20
LR2204-200-T60-200
60
200
196.37
7.20
LR2204-200-T65-020
65
20
19.47
7.20
LR2204-200-T65-025
65
25
23.51
7.20
LR2204-200-T65-030
65
30
27.55
7.20
LR2204-200-T65-035
65
35
31.59
7.20
LR2204-200-T65-040
65
40
39.67
7.20
LR2204-200-T65-050
65
50
47.75
7.20
LR2204-200-T65-060
65
60
59.87
7.20
LR2204-200-T65-080
65
80
76.03
7.20
LR2204-200-T65-100
65
100
96.23
7.20
LR2204-200-T65-120
65
120
116.43
7.20
LR2204-200-T65-160
65
160
156.83
7.20
LR2204-200-T65-200
65
200
197.23
7.20
LR2204-200-T70-020
70
20
19.87
7.20
LR2204-200-T70-025
70
25
24.01
7.20
LR2204-200-T70-030
70
30
28.15
7.20
LR2204-200-T70-035
70
35
32.29
7.20
LR2204-200-T70-040
70
40
36.43
7.20
LR2204-200-T70-050
70
50
48.85
7.20
LR2204-200-T70-060
70
60
57.13
7.20
LR2204-200-T70-080
70
80
77.83
7.20
LR2204-200-T70-100
70
100
98.53
7.20
LR2204-200-T70-120
70
120
119.23
7.20
LR2204-200-T70-160
70
160
156.49
7.20
LR2204-200-T70-200
70
200
197.89
7.20
