Bản lề Print in Place – PETG/ASA – Low Strength 150 (LR Basics)
Bản lề print-in-place hoạt động đầy đủ cho quy trình FFF, tối ưu khi in bằng PETG hoặc ASA. Thuộc series Low Strength 150 (LR Basics), có nhiều mức tolerance và chiều dài, hợp cho cửa/nắp nhẹ và trang trí.
Mô tả

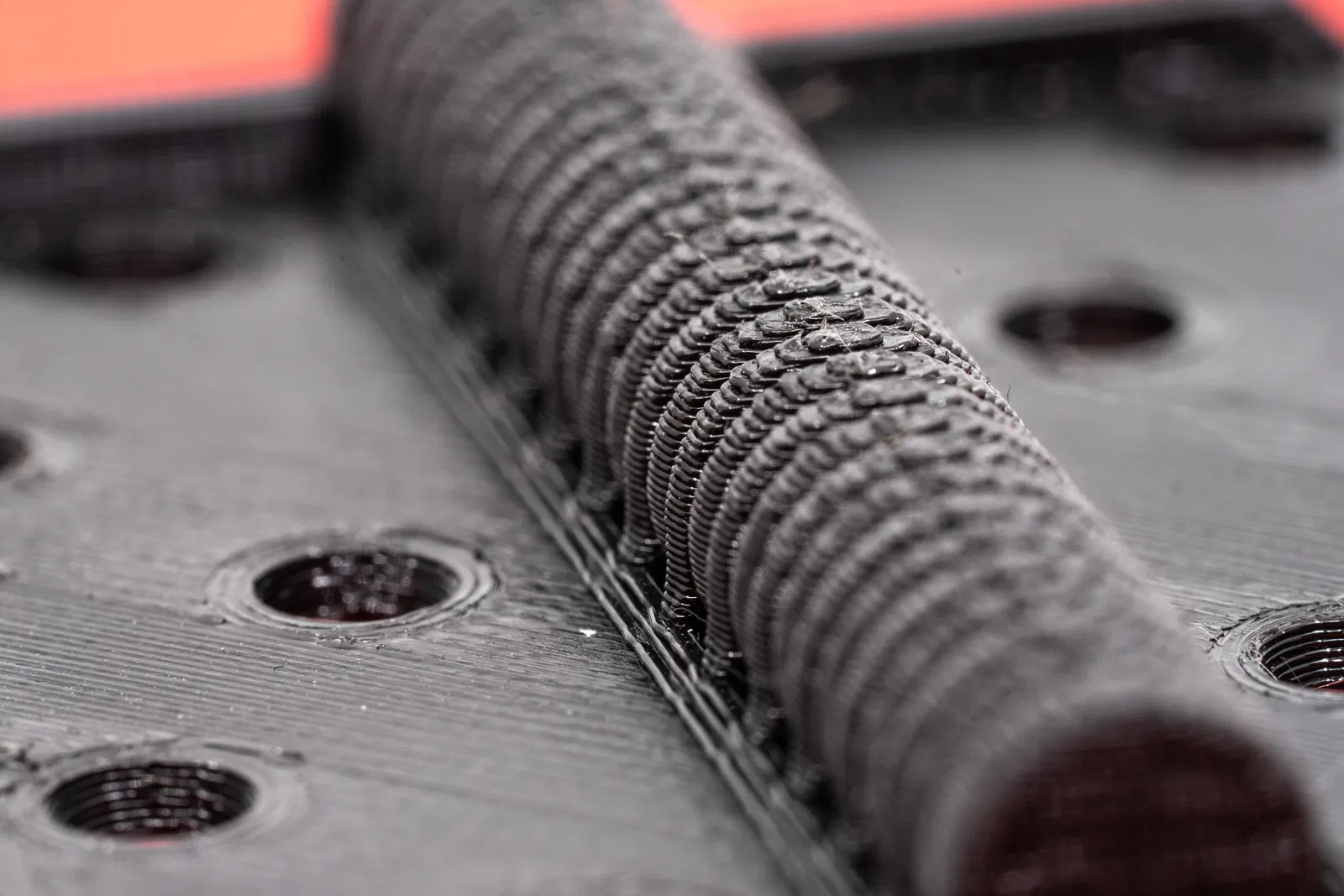

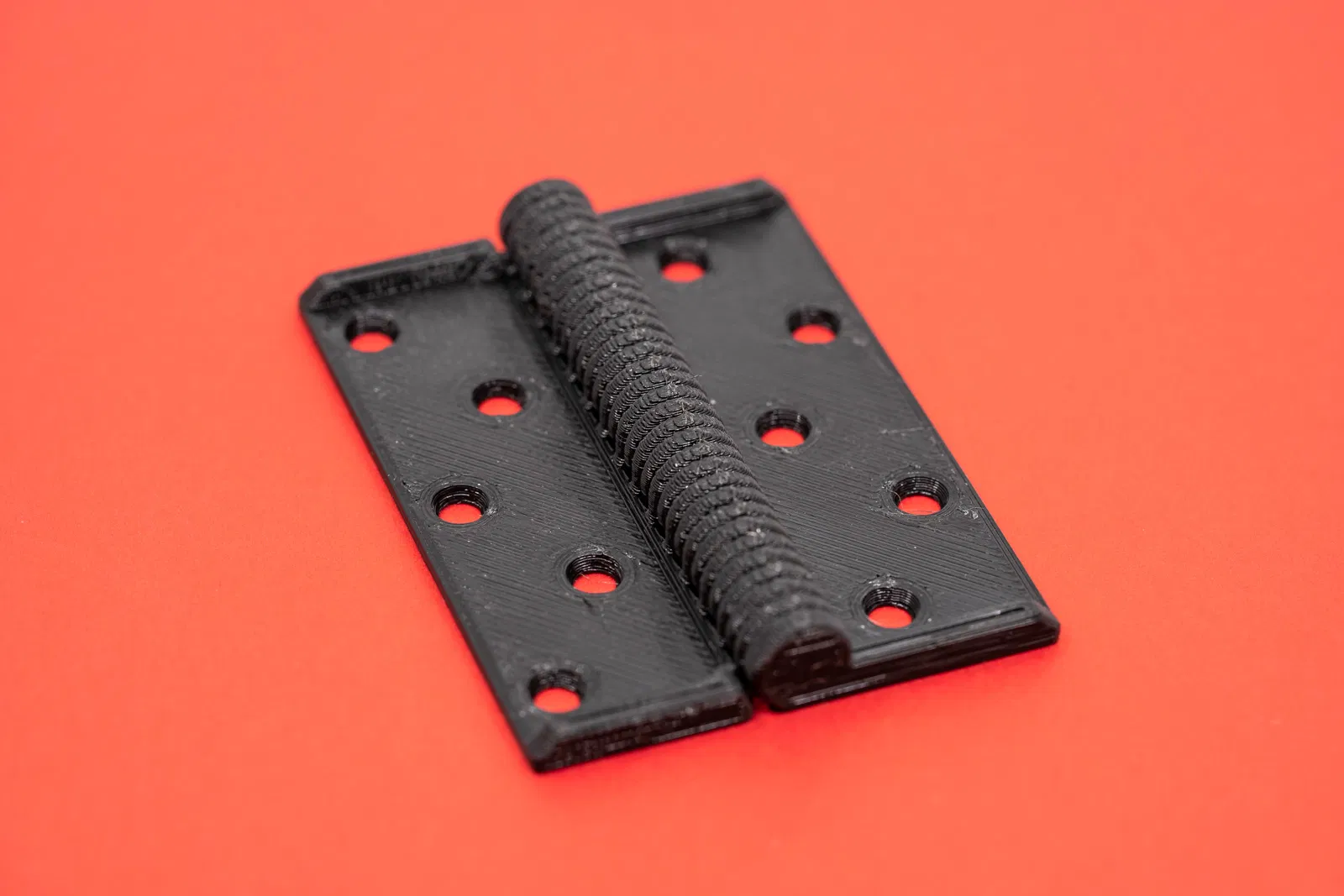

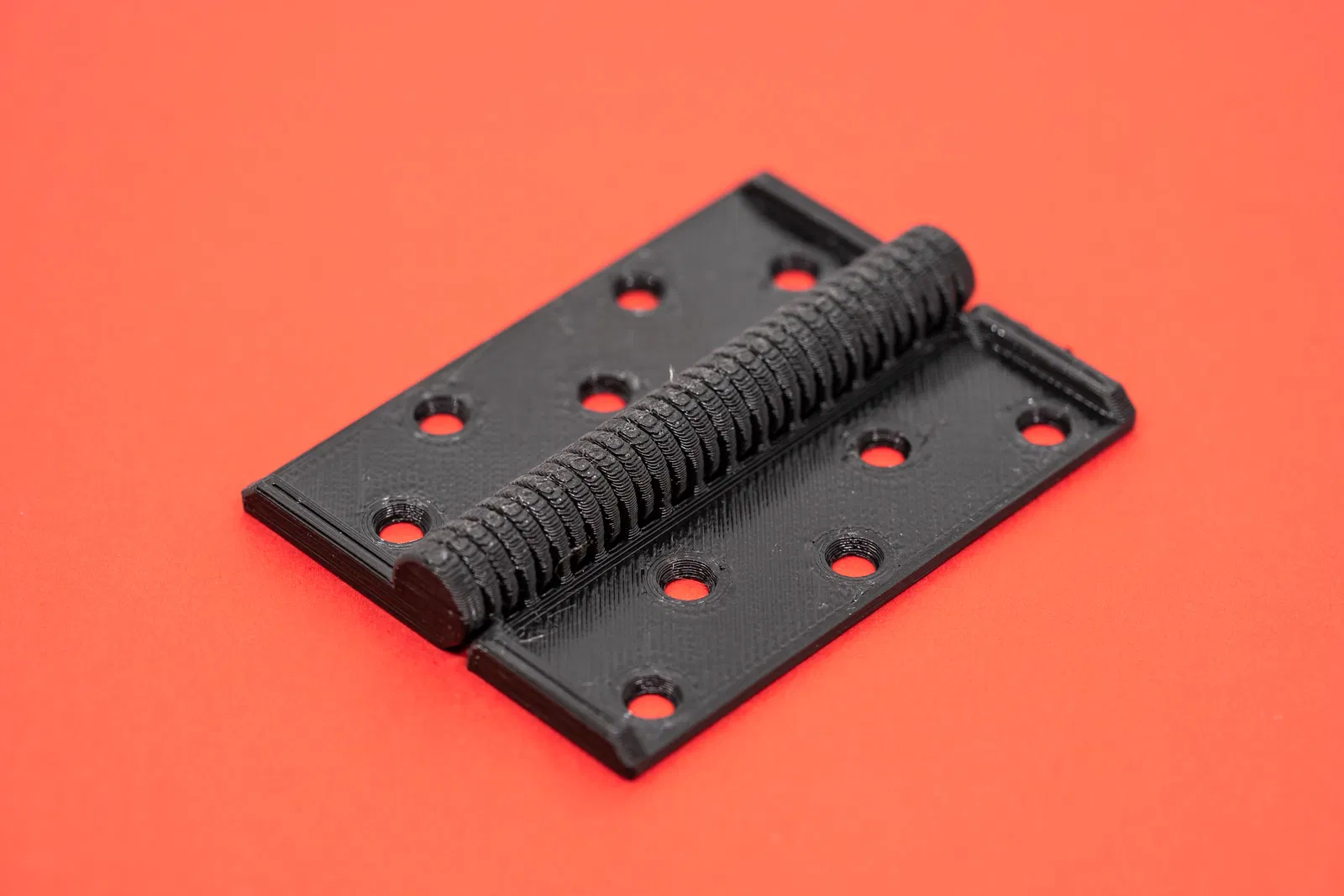

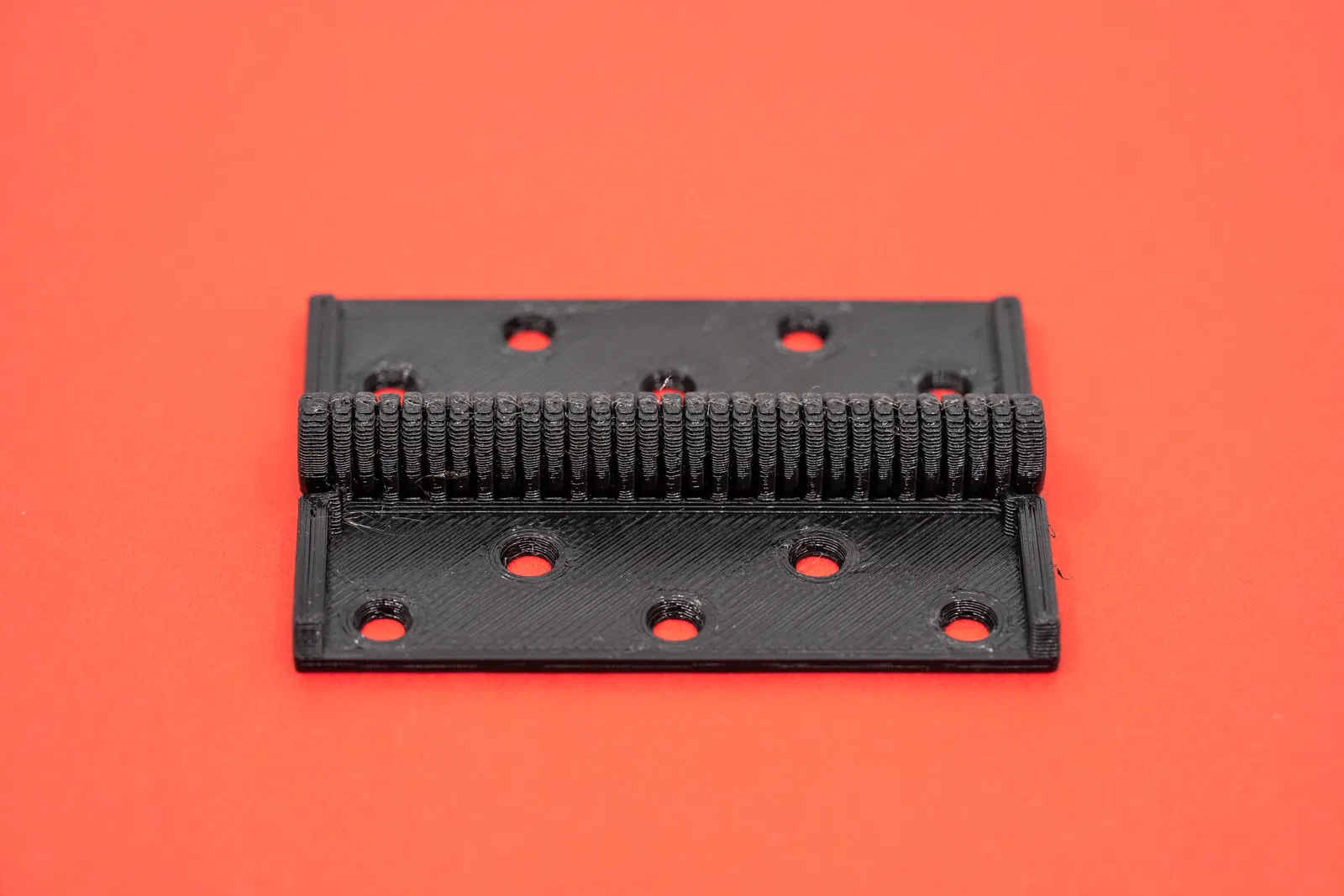

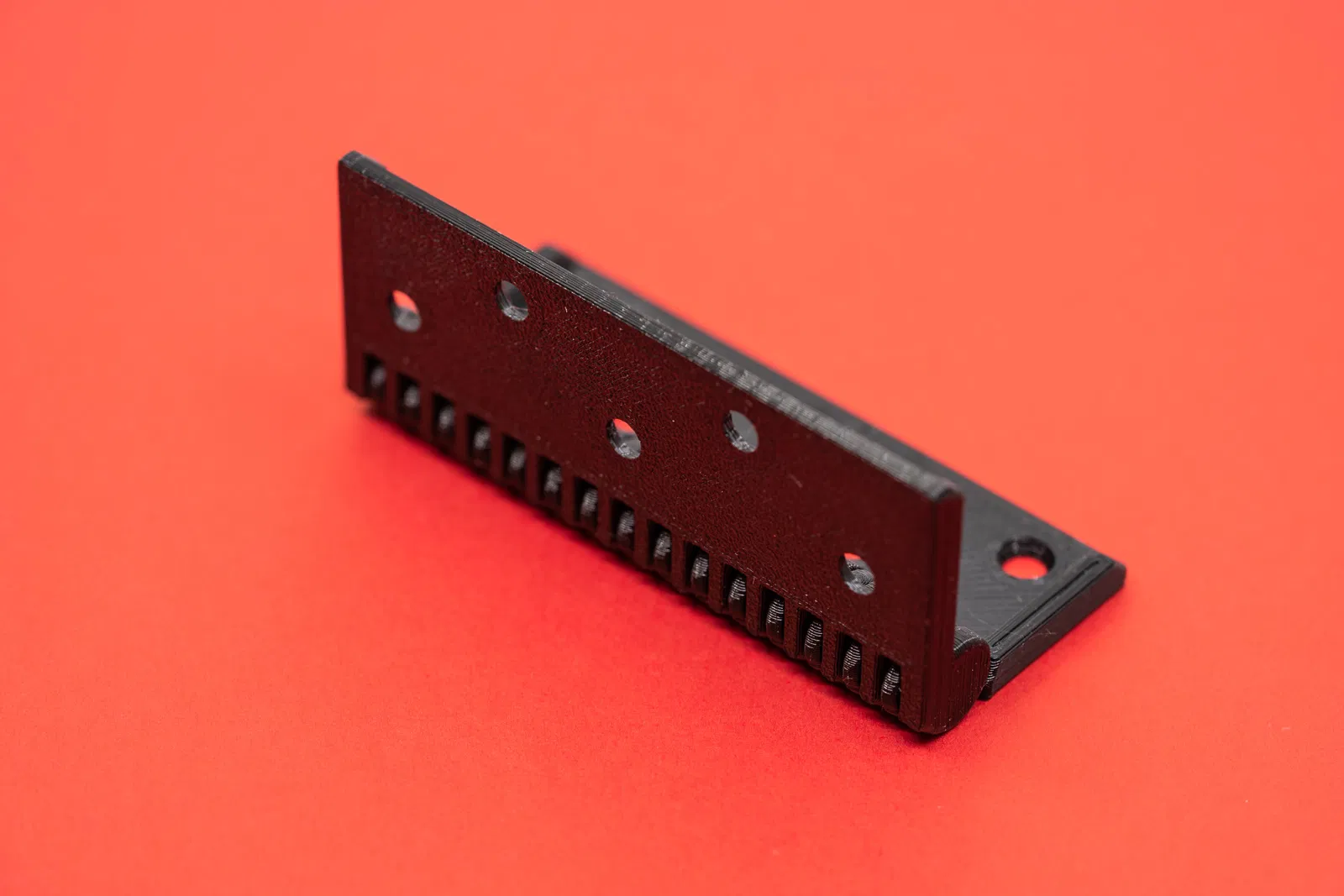

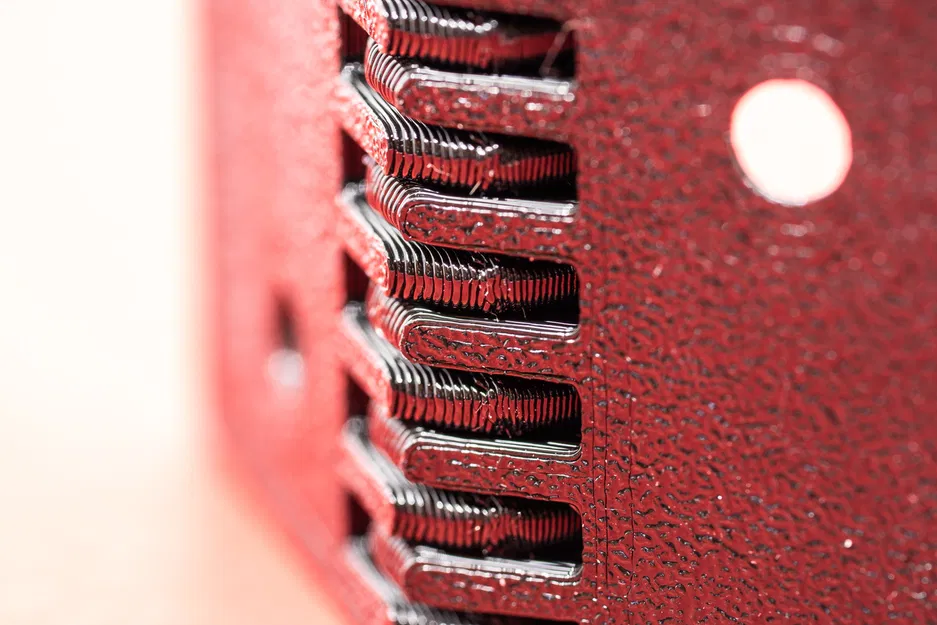

Đây là thiết kế bản lề print-in-place của mình, hoạt động đầy đủ – được làm đặc biệt cho quy trình FFF với vật liệu PETG hoặc ASA. Đây là thiết kế low-strength với số series 150. Phù hợp cho cửa nhẹ, nắp rương/hộp và mục đích trang trí.
Cách in (How to Print)
Vì đây là mẫu in mang tính chức năng, nên cần máy in đã được canh chỉnh kỹ và filament chất lượng tốt, ví dụ như Prusament PETG hoặc ASA. Mình khuyến nghị bạn in thử vài mẫu với bản lề nhỏ trước để tìm đúng tolerance phù hợp với máy của bạn. Các bản lề tolerance T50 đã được test thành công trên Prusa MK3S+, dùng filament Prusament PETG.
Mình có kèm một project mẫu LR2204-150-T50-060 Print.3mf cho Prusa Slicer, với toàn bộ setting cần thiết đã được thiết lập sẵn. Nếu bạn cần tự setup, dưới đây là các thông số cần chỉnh:
Kích thước nozzle:
chỉ 0.4mm
Layer height:
0.2mm (hoặc 0.1mm, chưa test)
Vật liệu filament:
PETG hoặc ASA
Infill:
bắt buộc 100% infill.
Perimeters:
3 perimeters
Prusa Slicer profile:
“0.2mm Quality”
Thiết lập thêm:
- Tắt “Fill Gaps” (quan trọng!)
- Bật “Avoid Crossing Perimeters”
Không in bằng PLA: Bản lề này sẽ không hoạt động đúng nếu in bằng PLA, vì vật liệu này quá giòn và sẽ biến dạng hoặc bị mòn theo thời gian.
Kích thước và Tolerances
Mã part number cho tất cả bản lề có định dạng như sau:
LR2204-150-T<tolerance>-<length>.3mf
Tolerances
Tolerance là một số từ T10 đến T90, thể hiện mức điều chỉnh so với tolerance “lý tưởng” của model. Số T50 luôn là mức ở giữa, nghĩa là không điều chỉnh (zero adjustments). Số càng lớn thì độ lỏng càng cao, số càng nhỏ thì fit càng chặt.
Ý nghĩa cụ thể của con số này lên các kích thước sẽ tùy model. Với model này, mỗi bước sẽ điều chỉnh tolerance 0.01mm.
Lưu ý: Tolerance khác nhau cũng sẽ làm thay đổi center distance!
Kích thước vít khuyến nghị (Recommended Screw Sizes)
Bản lề được thiết kế cho vít gỗ 3mm hoặc 3.5mm, đầu dẹp (flat) hoặc tròn (round). Cần đầu dẹp đường kính 5–7mm để tạo đủ lực ép giúp cố định bản lề đúng cách lên bề mặt.
Tất cả lỗ vít đều cần được dùng để cố định bản lề đúng cách và tránh hư hỏng.
Chiều dài bản lề (Hinge Length)
Chiều dài bản lề trong part number là chiều dài mong muốn của bản lề. Chiều dài thực tế của bản lề luôn bằng hoặc ngắn hơn giá trị này.
Ví dụ, nếu bạn có chỗ cho bản lề 80mm, model LR2204-150-T50-080 chắc chắn sẽ vừa trong không gian đó, nhưng có thể ngắn hơn tối đa 3mm.

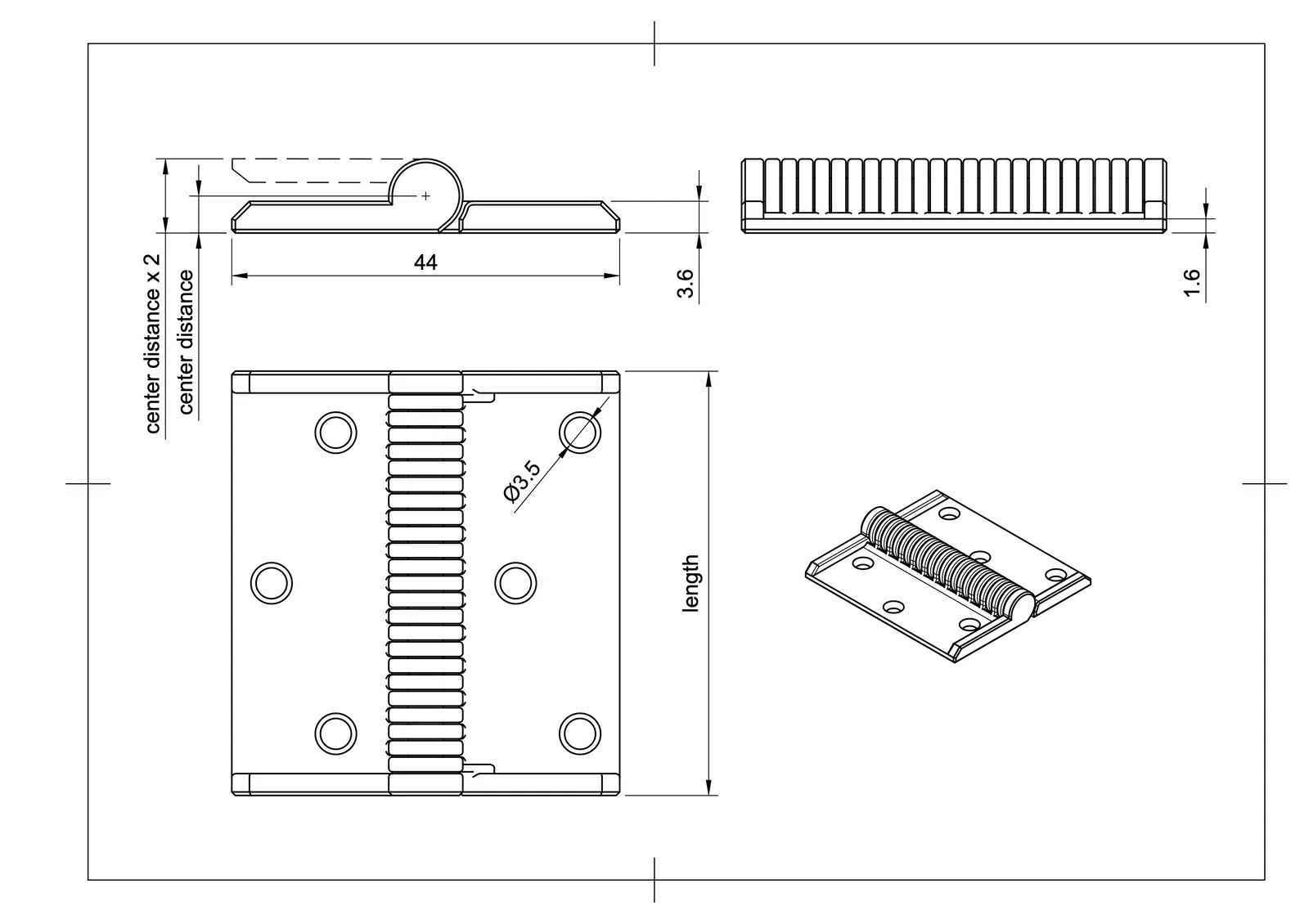

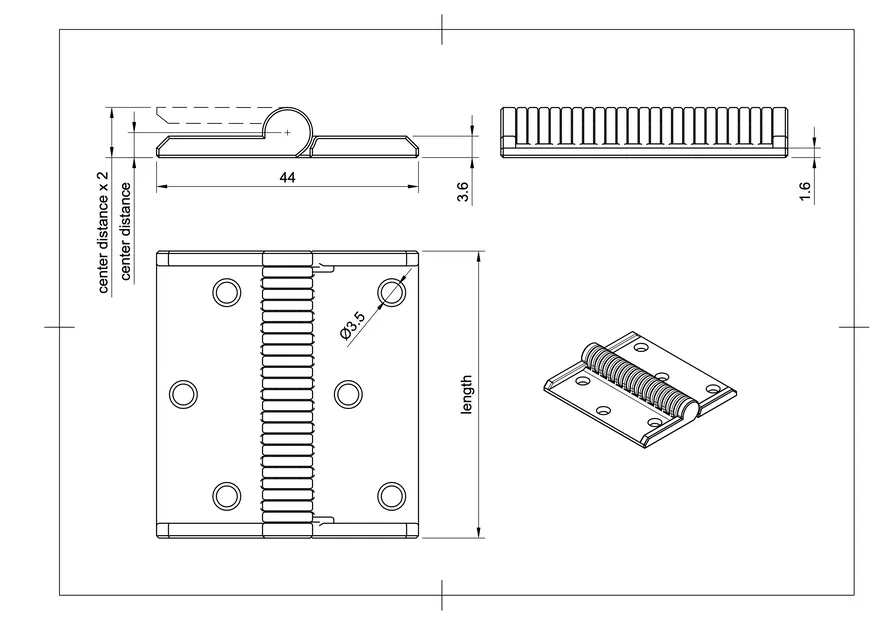

Center Distance / Closed Height

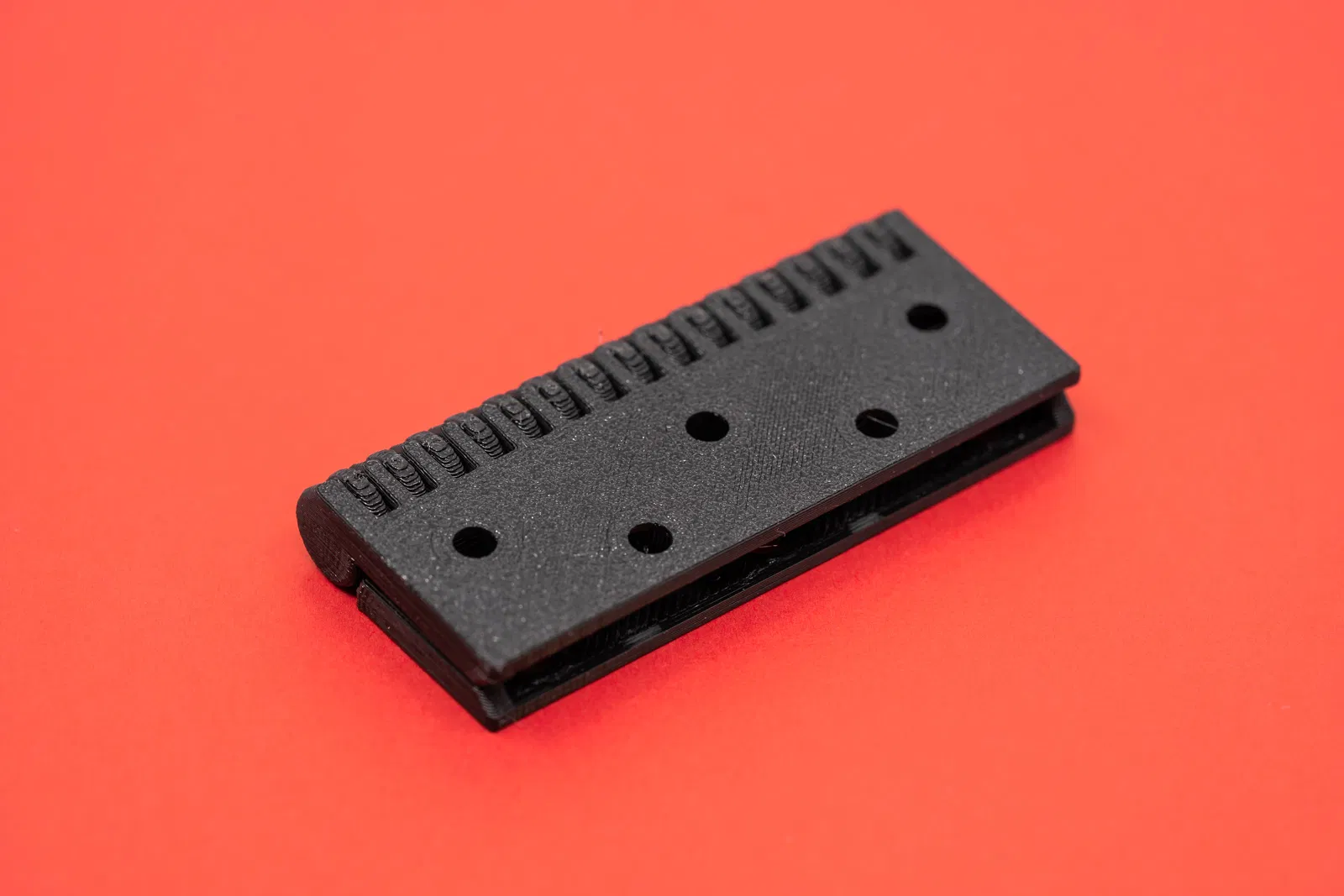

Dùng bản lề này cho cửa và nắp đồ nội thất thì sẽ ổn. Trục xoay nằm chính giữa bản lề tại “center distance” đã chỉ định. Khi đóng lại, bản lề có chiều cao đúng bằng gấp đôi center distance.
Để gắn bản lề cho cửa: Tạo một hốc (cavity) sâu khoảng 0.5–1mm ít hơn center distance, rộng khoảng 20–21mm và dài bằng chiều dài bản lề. Phần tâm bản lề cần nhô nhẹ qua mép cạnh bên (0.2–1mm). Tạo hốc tương tự (mirror) trên cánh cửa.
Hoặc, tạo hốc sâu khoảng 0.5–1mm ít hơn tổng chiều cao bản lề và bo bán kính (radius) cho cạnh đồ nội thất sao cho khớp với bán kính của bản lề.
Tổng quan series bản lề (Hinge Series Overview)
Khám phá thêm từ Meti·kumi
Quan tâm các thiết kế của mình? Xem bộ sưu tập 3D models tại:
👉 https://metikumi.com/3d-models/
Theo dõi mạng xã hội để cập nhật mới nhất và xem tiến độ work-in-progress:
Kết luận
Hy vọng bạn thấy mẫu in này hữu ích. Nếu bạn thích, vui lòng đánh giá và up hình bản in của bạn.
Chúc in vui! 😄
Tất cả kích thước (All Dimensions)
Part Number
Tolerance
Desired Length
Actual Length
Center Distance
LR2204-150-T45-020
45
20
17.87
4.20
LR2204-150-T45-025
45
25
21.51
4.20
LR2204-150-T45-030
45
30
28.79
4.20
LR2204-150-T45-035
45
35
32.43
4.20
LR2204-150-T45-040
45
40
39.71
4.20
LR2204-150-T45-050
45
50
46.99
4.20
LR2204-150-T45-060
45
60
57.91
4.20
LR2204-150-T45-080
45
80
79.75
4.20
LR2204-150-T45-100
45
100
97.95
4.20
LR2204-150-T45-120
45
120
119.79
4.20
LR2204-150-T45-160
45
160
159.83
4.20
LR2204-150-T45-200
45
200
199.87
4.20
LR2204-150-T50-020
50
20
18.27
4.20
LR2204-150-T50-025
50
25
22.01
4.20
LR2204-150-T50-030
50
30
29.49
4.20
LR2204-150-T50-035
50
35
33.23
4.20
LR2204-150-T50-040
50
40
36.97
4.20
LR2204-150-T50-050
50
50
48.19
4.20
LR2204-150-T50-060
50
60
59.41
4.20
LR2204-150-T50-080
50
80
78.11
4.20
LR2204-150-T50-100
50
100
96.81
4.20
LR2204-150-T50-120
50
120
119.25
4.20
LR2204-150-T50-160
50
160
156.65
4.20
LR2204-150-T50-200
50
200
197.79
4.20
LR2204-150-T55-020
55
20
18.67
4.40
LR2204-150-T55-025
55
25
22.51
4.40
LR2204-150-T55-030
55
30
26.35
4.40
LR2204-150-T55-035
55
35
34.03
4.40
LR2204-150-T55-040
55
40
37.87
4.40
LR2204-150-T55-050
55
50
49.39
4.40
LR2204-150-T55-060
55
60
57.07
4.40
LR2204-150-T55-080
55
80
76.27
4.40
LR2204-150-T55-100
55
100
99.31
4.40
LR2204-150-T55-120
55
120
118.51
4.40
LR2204-150-T55-160
55
160
156.91
4.40
LR2204-150-T55-200
55
200
199.15
4.40
LR2204-150-T60-020
60
20
19.07
4.40
LR2204-150-T60-025
60
25
23.01
4.40
LR2204-150-T60-030
60
30
26.95
4.40
LR2204-150-T60-035
60
35
34.83
4.40
LR2204-150-T60-040
60
40
38.77
4.40
LR2204-150-T60-050
60
50
46.65
4.40
LR2204-150-T60-060
60
60
58.47
4.40
LR2204-150-T60-080
60
80
78.17
4.40
LR2204-150-T60-100
60
100
97.87
4.40
LR2204-150-T60-120
60
120
117.57
4.40
LR2204-150-T60-160
60
160
156.97
4.40
LR2204-150-T60-200
60
200
196.37
4.40
LR2204-150-T65-020
65
20
19.47
4.40
LR2204-150-T65-025
65
25
23.51
4.40
LR2204-150-T65-030
65
30
27.55
4.40
LR2204-150-T65-035
65
35
31.59
4.40
LR2204-150-T65-040
65
40
39.67
4.40
LR2204-150-T65-050
65
50
47.75
4.40
LR2204-150-T65-060
65
60
59.87
4.40
LR2204-150-T65-080
65
80
76.03
4.40
LR2204-150-T65-100
65
100
96.23
4.40
LR2204-150-T65-120
65
120
116.43
4.40
LR2204-150-T65-160
65
160
156.83
4.40
LR2204-150-T65-200
65
200
197.23
4.40
LR2204-150-T70-020
70
20
19.87
4.40
LR2204-150-T70-025
70
25
24.01
4.40
LR2204-150-T70-030
70
30
28.15
4.40
LR2204-150-T70-035
70
35
32.29
4.40
LR2204-150-T70-040
70
40
36.43
4.40
LR2204-150-T70-050
70
50
48.85
4.40
LR2204-150-T70-060
70
60
57.13
4.40
LR2204-150-T70-080
70
80
77.83
4.40
LR2204-150-T70-100
70
100
98.53
4.40
LR2204-150-T70-120
70
120
119.23
4.40
LR2204-150-T70-160
70
160
156.49
4.40
LR2204-150-T70-200
70
200
197.89
4.40
