Móc Dẫn Hướng Cáp (Cable Organizer/Routing Hook) - Nhiều Kích Thước

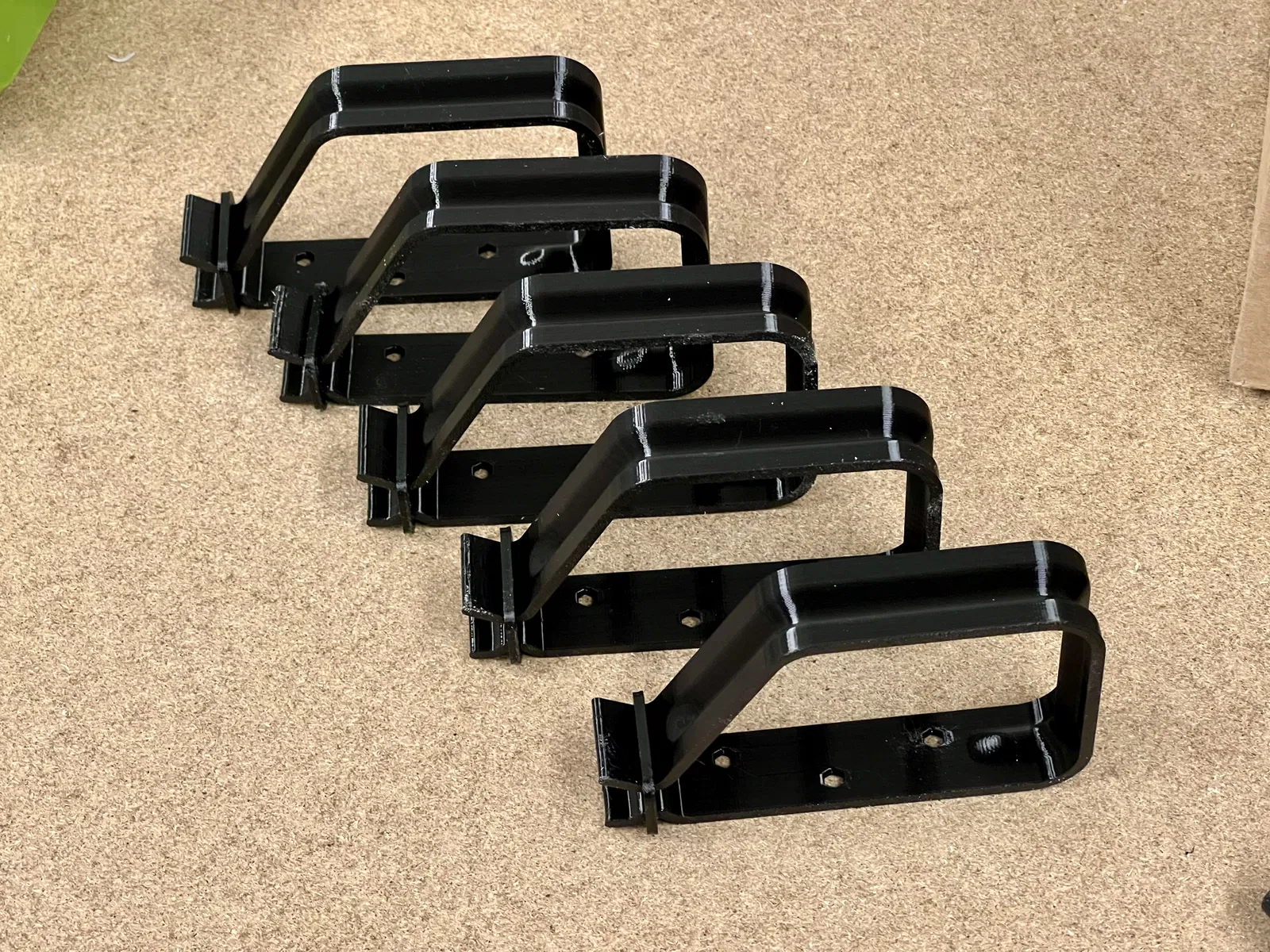

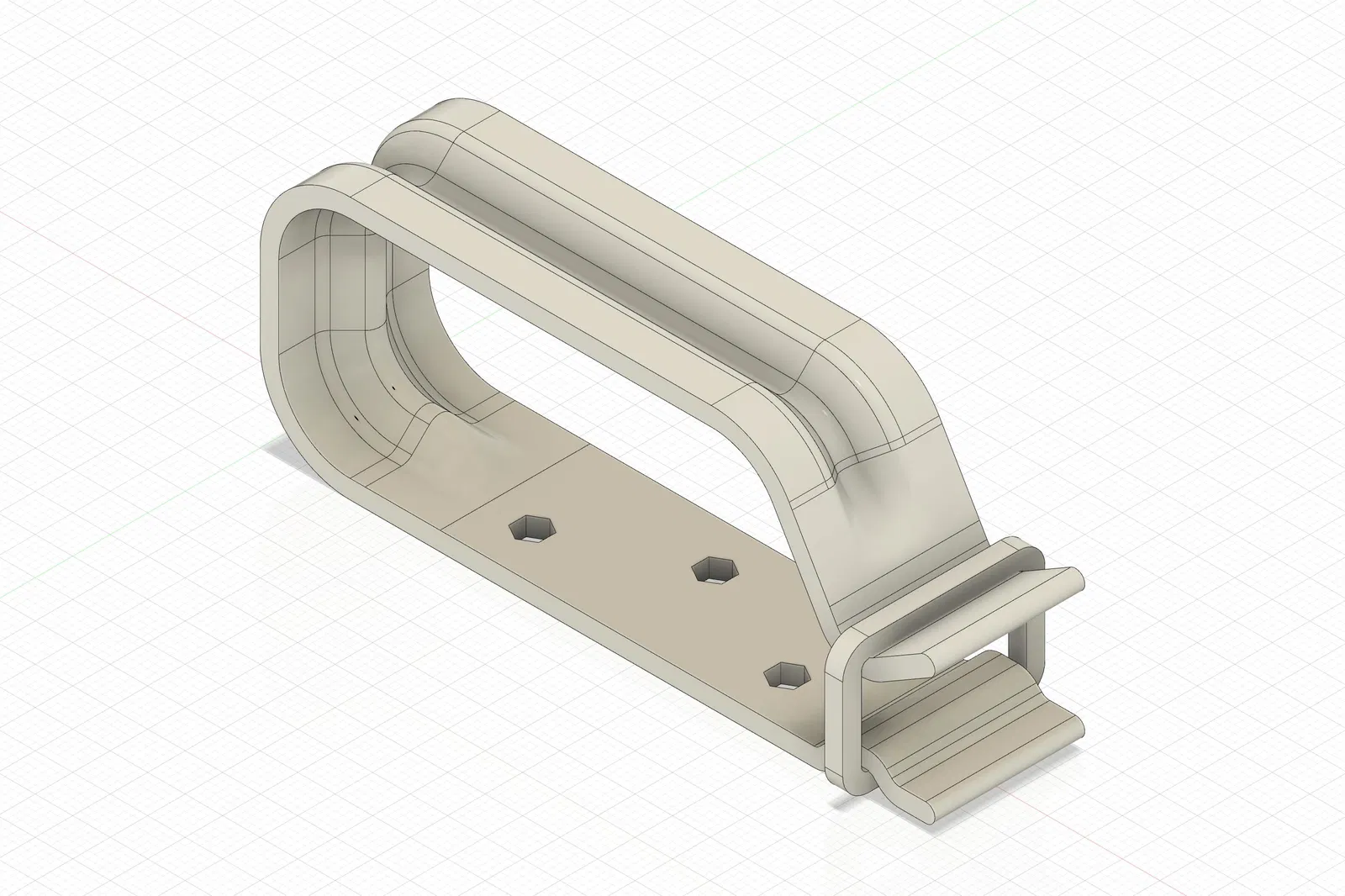

Đây là thiết kế của mình cho một cable organizer / móc dẫn hướng cáp. Nó chừa đủ không gian để đi nhiều dây nguồn và/hoặc dây mạng. Bạn sẽ thấy các file model với nhiều mức chiều cao và chiều sâu khác nhau.

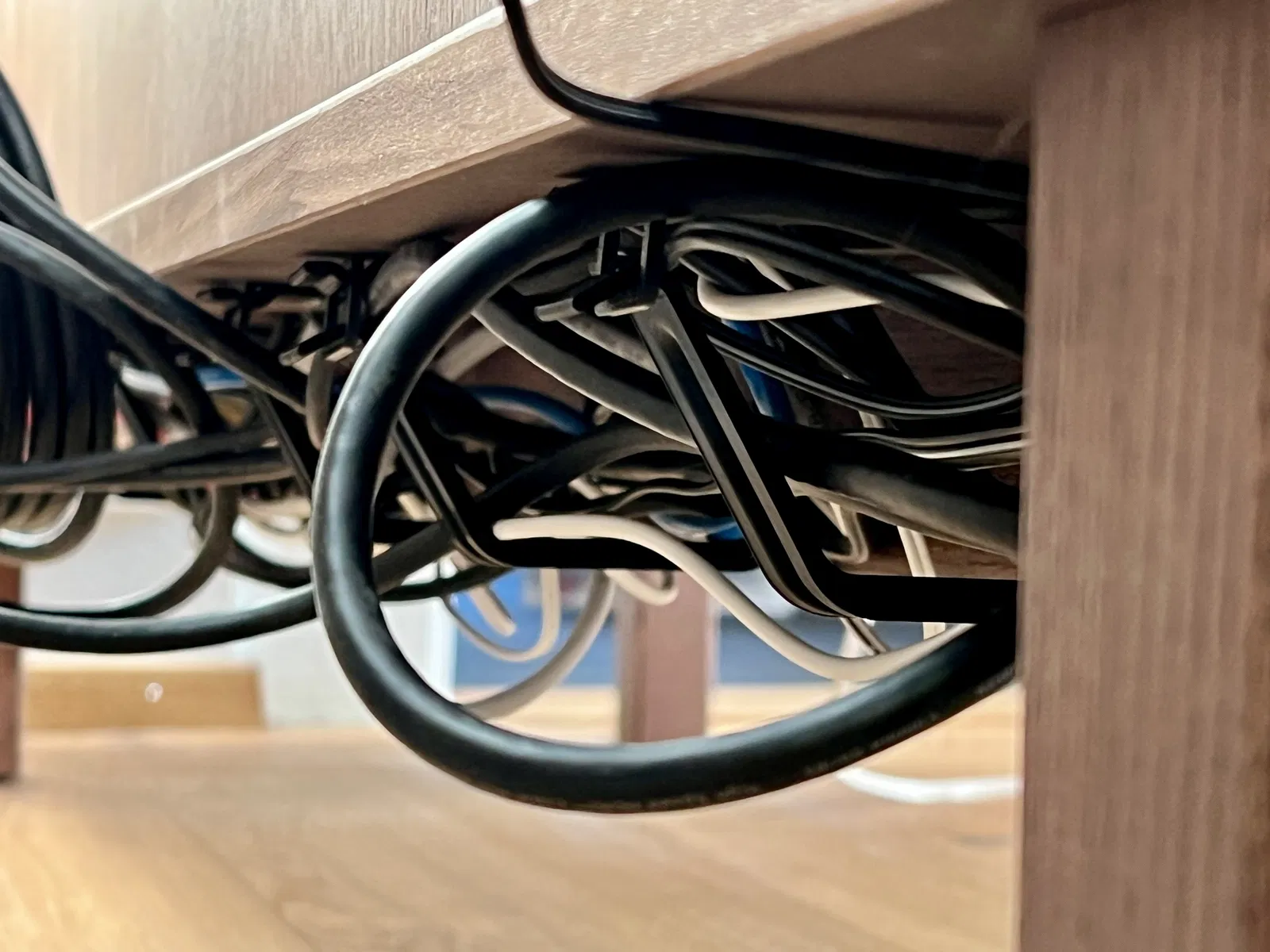

Về hướng lắp, nó được thiết kế để bắt vít lên tường, trần hoặc dưới mặt bàn/nội thất. Có một rãnh để gắn vòng (ring) hoặc dây thun, bạn dùng để đóng móc lại sau khi đã luồn hết dây vào. Cái vòng này giữ cho móc luôn khóa, kể cả khi tải nặng.

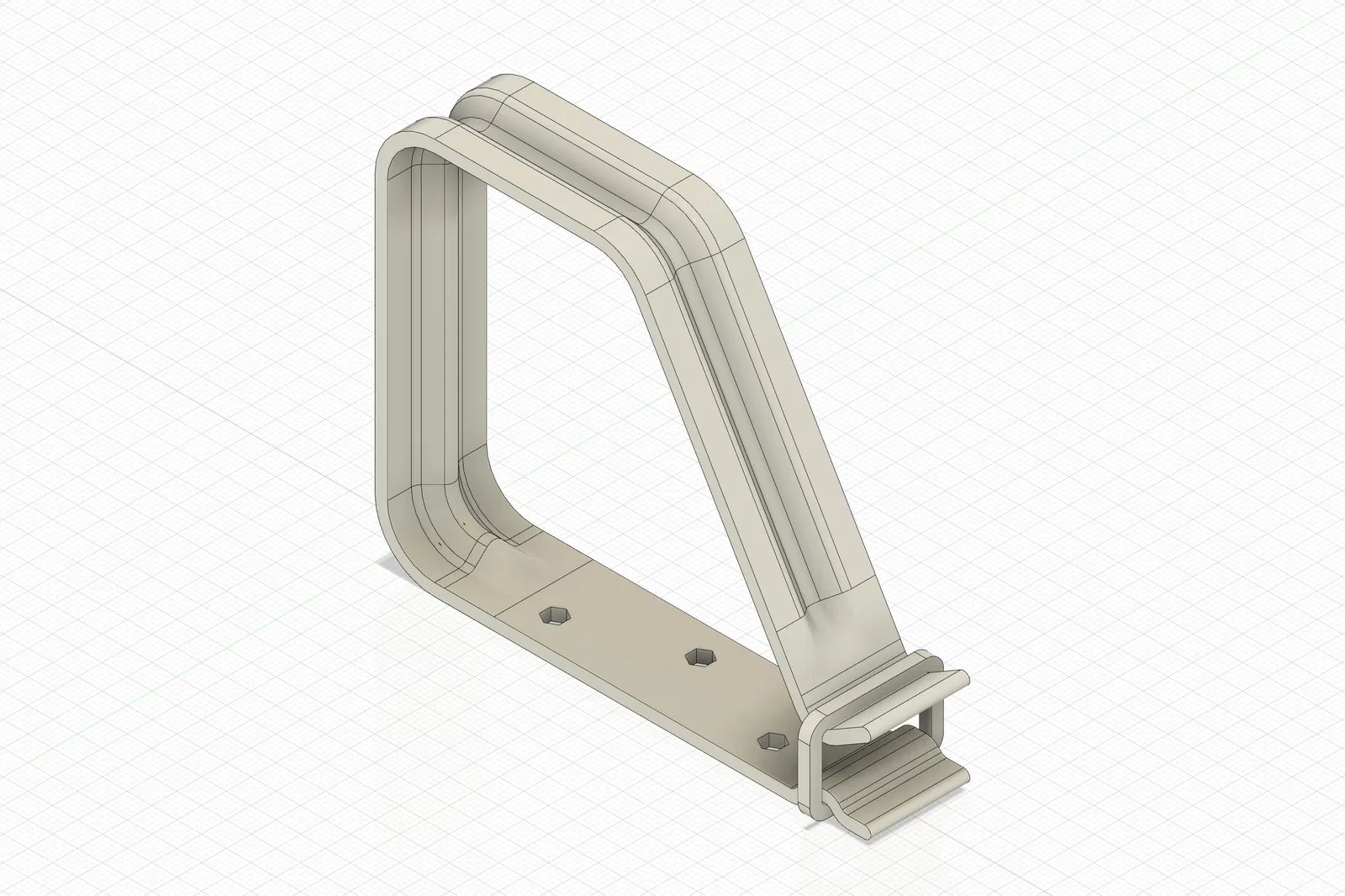

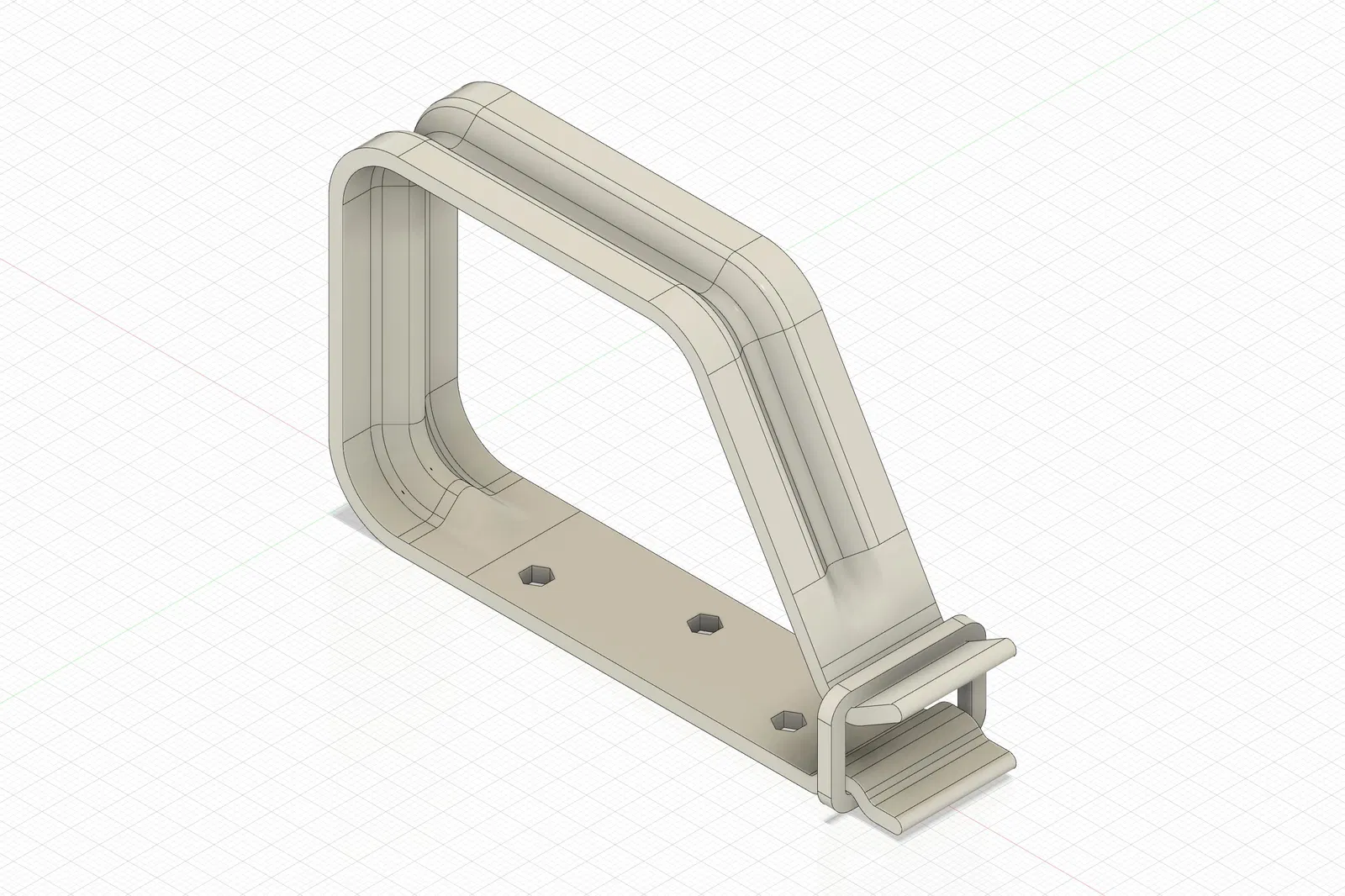

Về thiết kế

Mình tối ưu thiết kế để đạt độ vững tốt với lượng vật liệu tối thiểu. Biên dạng (profile) được làm cho hoặc nozzle 0.4mm với layer height 0.2mm, hoặc nozzle 0.8mm với layer height 0.4mm.

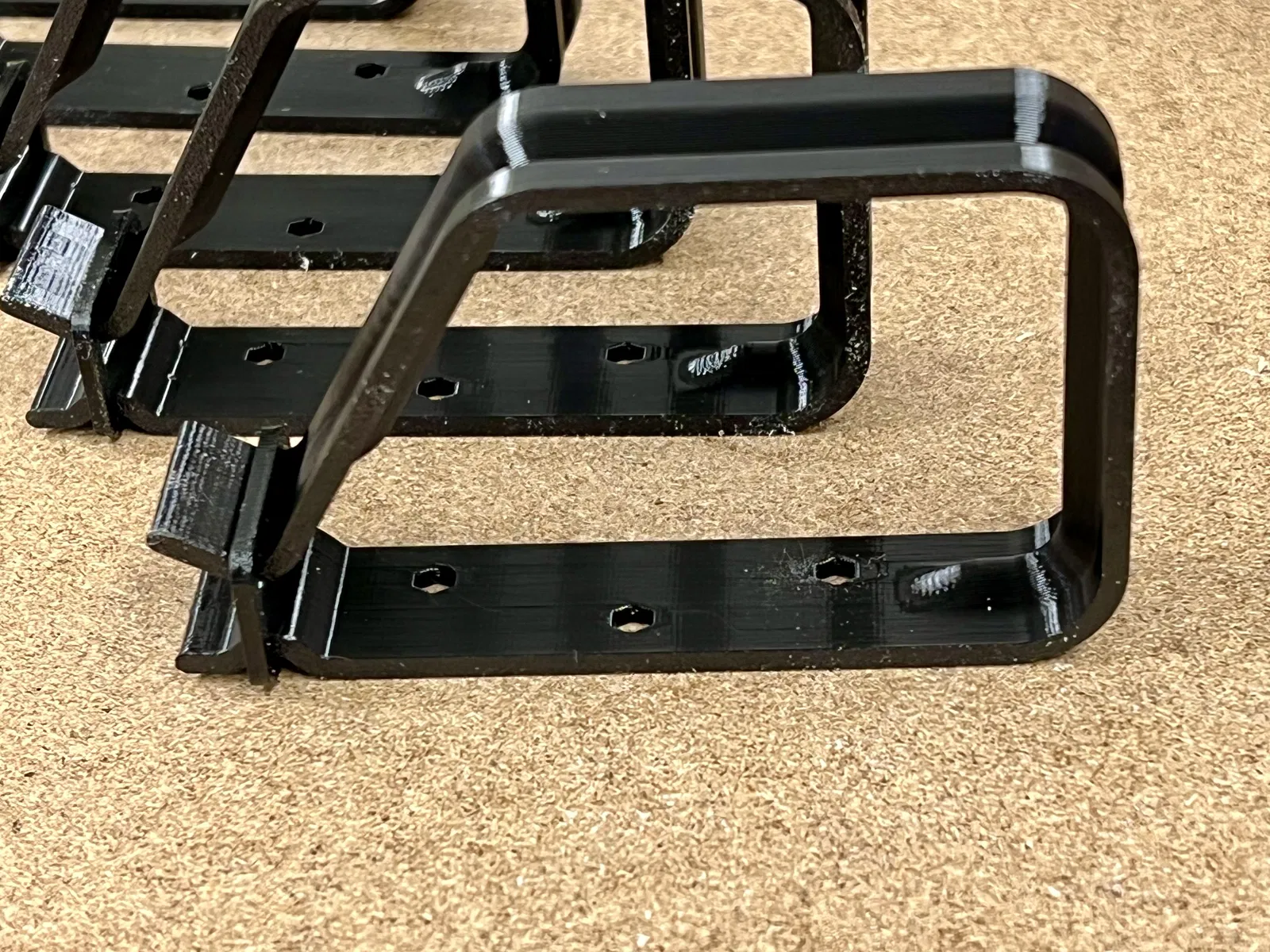

A) Có một đoạn phẳng với ba lỗ vít để bạn cố định móc lên nội thất/tường. Các lỗ vít này cũng giúp giảm lực căng của filament để hạn chế cong vênh (warping).

B) Từ đoạn đó trở đi, phần móc có một rãnh để tăng độ cứng, nhằm giữ được dây nặng, trong khi dùng ít filament nhất.

C) Ở phía trước có rãnh để gắn vòng (ring) nhằm khóa dây nằm trong móc. Với vật liệu dẻo như PETG, bạn có thể dễ dàng lắp vòng sau khi montage. Phần đầu trước chừa vừa đủ khoảng trống để ấn vòng vào đúng rãnh của nó.

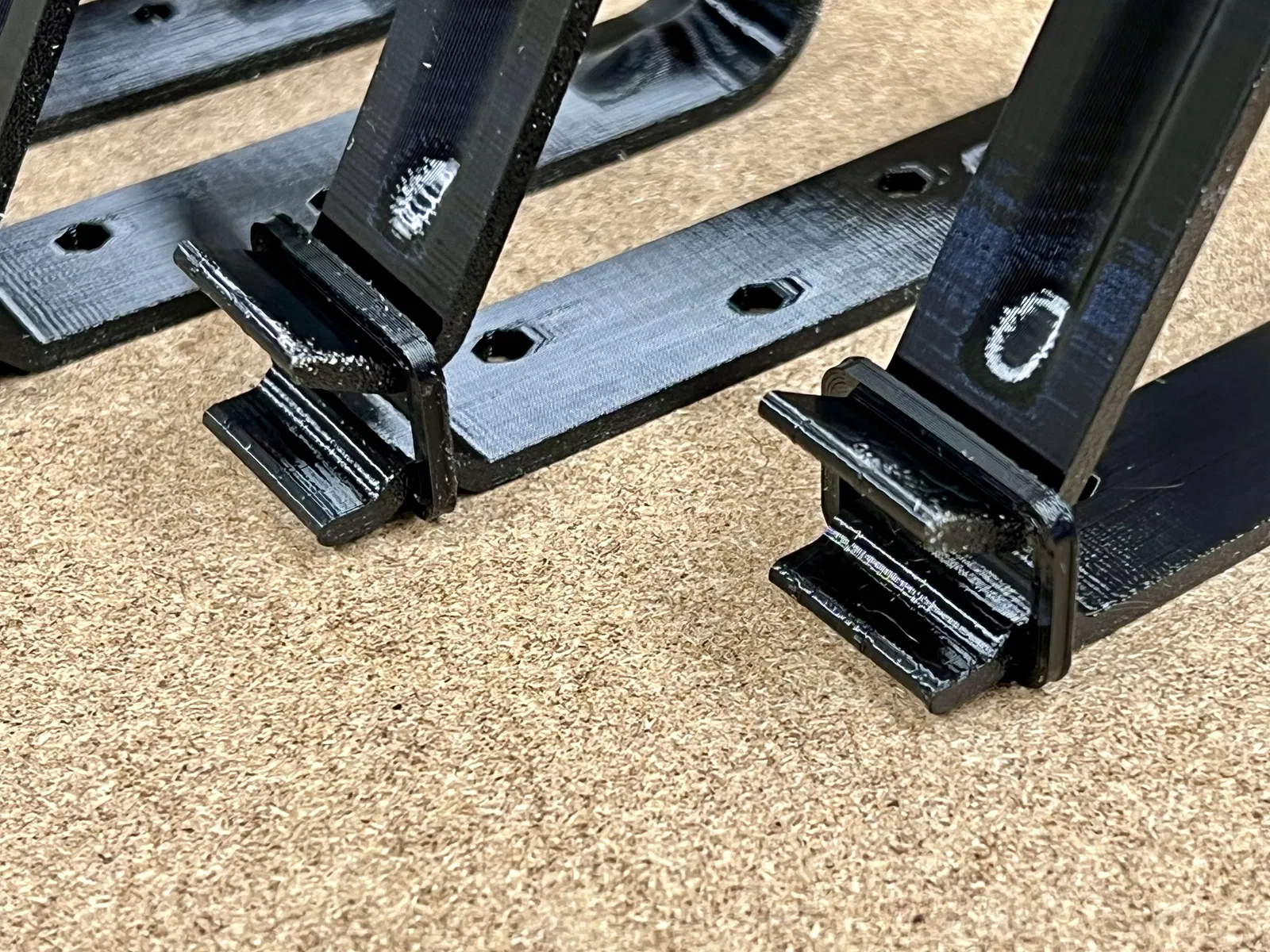

Vòng (in) được giữ rất chắc sau khi montage. Bạn có thể mở khóa móc dễ dàng, thêm/bớt dây rồi gắn vòng lại.

Cách in móc

Vật liệu

Hãy in móc này bằng vật liệu không bị biến dạng theo thời gian như PETG hoặc ASA. Đừng in bằng PLA, vì các móc sẽ bị biến dạng theo thời gian.

Layer Height

Dùng 0.2mm cho nozzle 0.4mm
Dùng 0.4mm cho nozzle 0.8mm.

Perimeters

Quan trọng là phải set 3 perimeters khi slicing! Việc này không chỉ giúp in nhanh hơn, mà còn cần thiết để đạt độ cứng yêu cầu.

Tuỳ chọn thêm

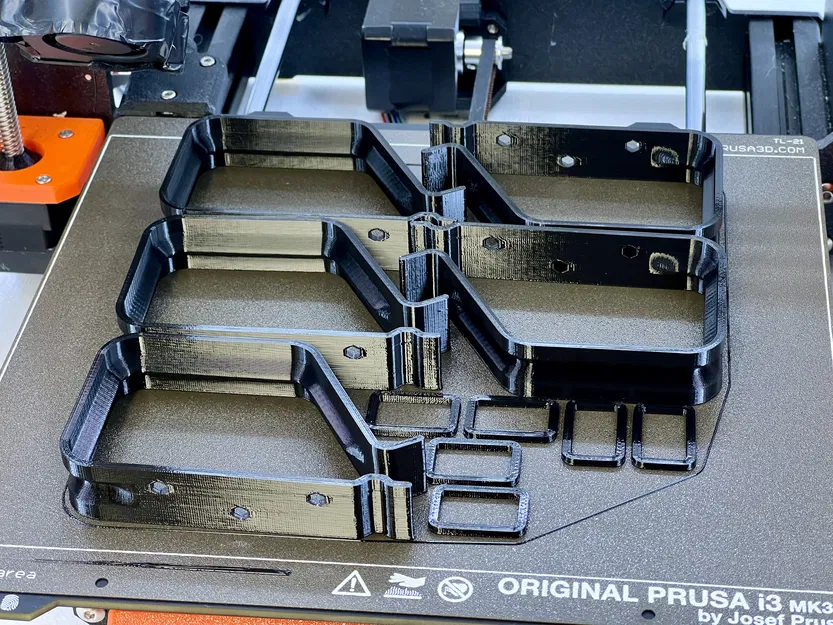

Nếu bạn in nhiều móc trên cùng một bed, hãy bật “Avoid crossing perimeters”, sẽ giảm stringing và tối ưu chuyển động giữa các chi tiết.

Brim

Mình đã in thành công rất nhiều móc mà không cần brim. Nếu bạn gặp vấn đề bám dính thì hãy thêm brim.

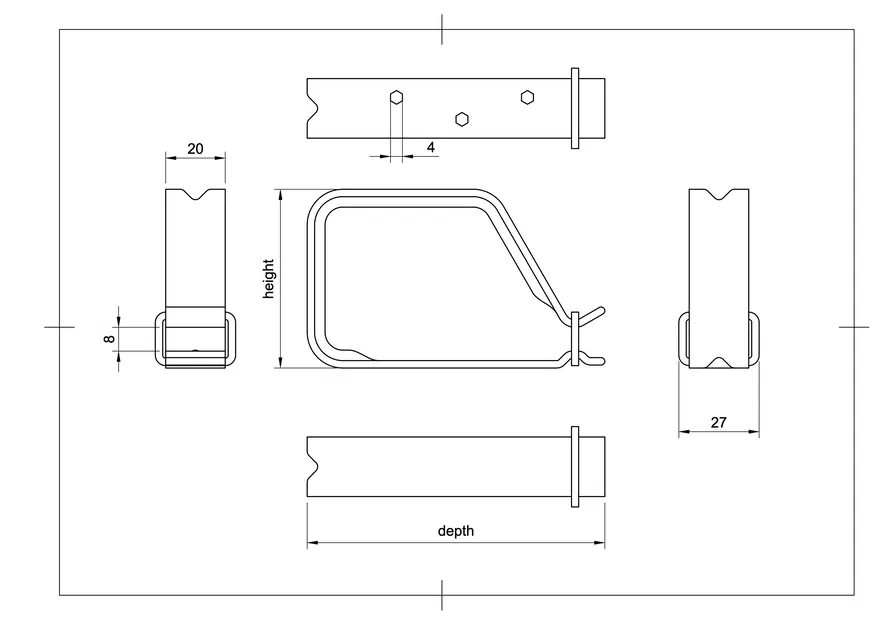

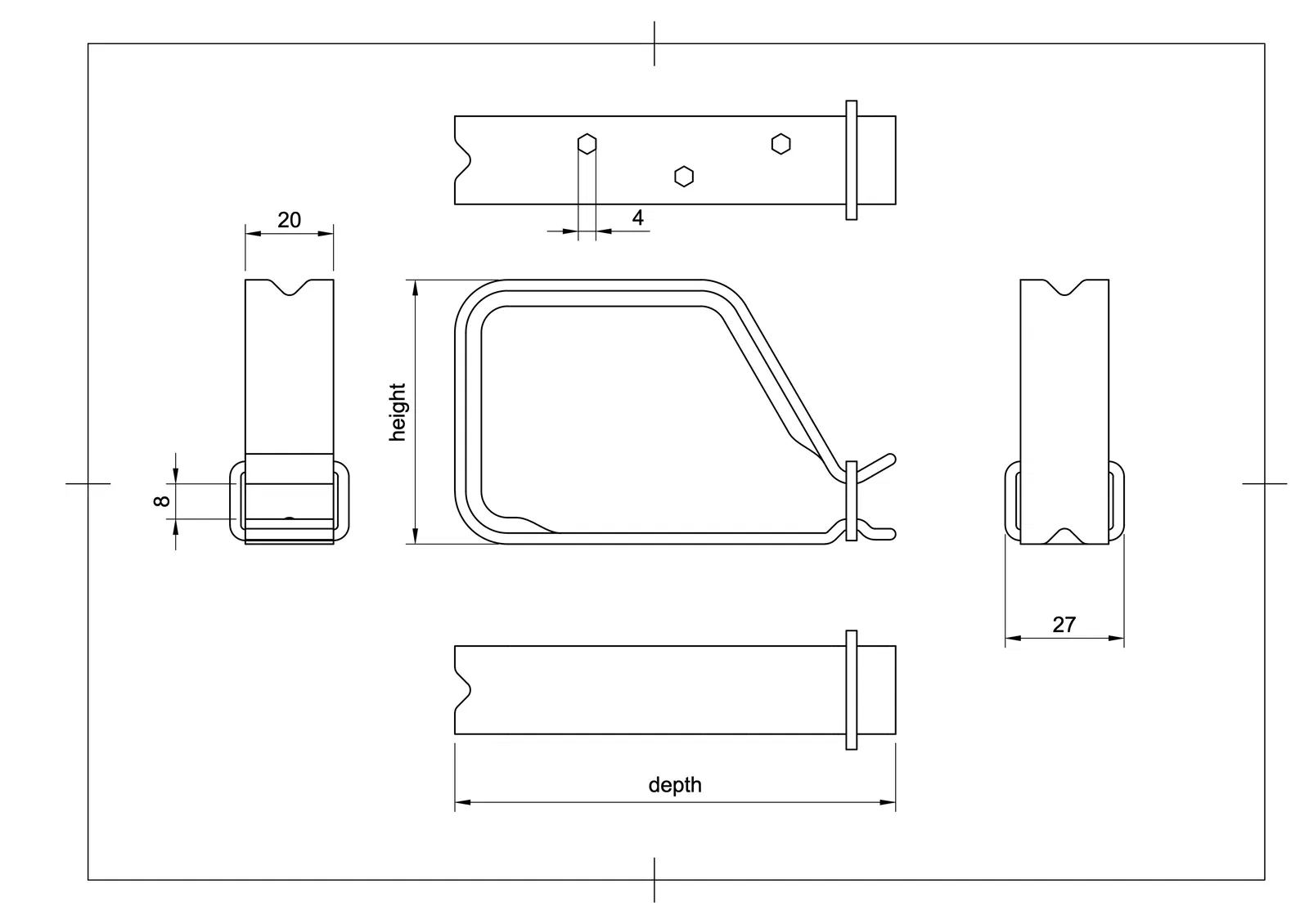

Kích thước và đánh số part

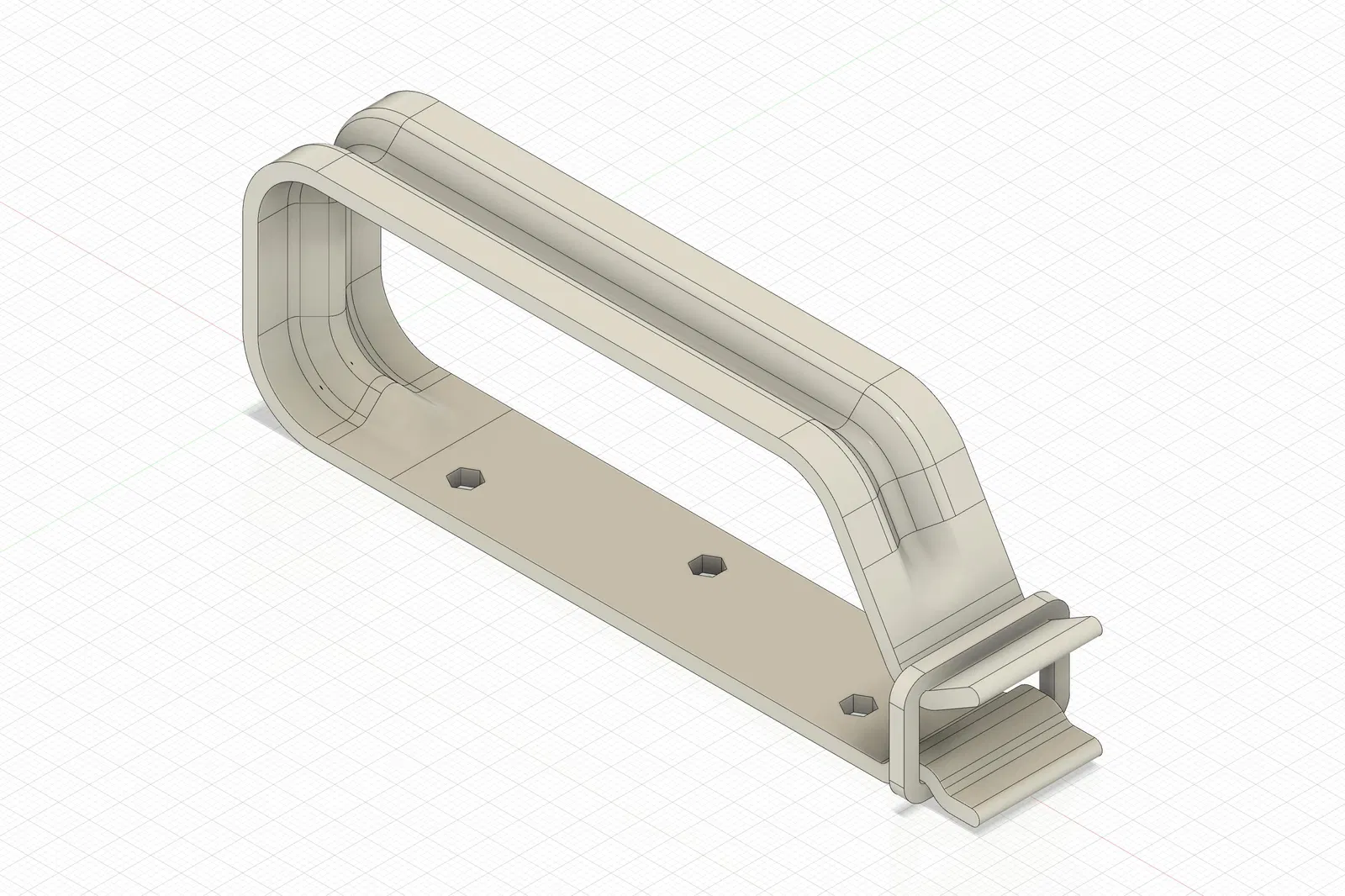

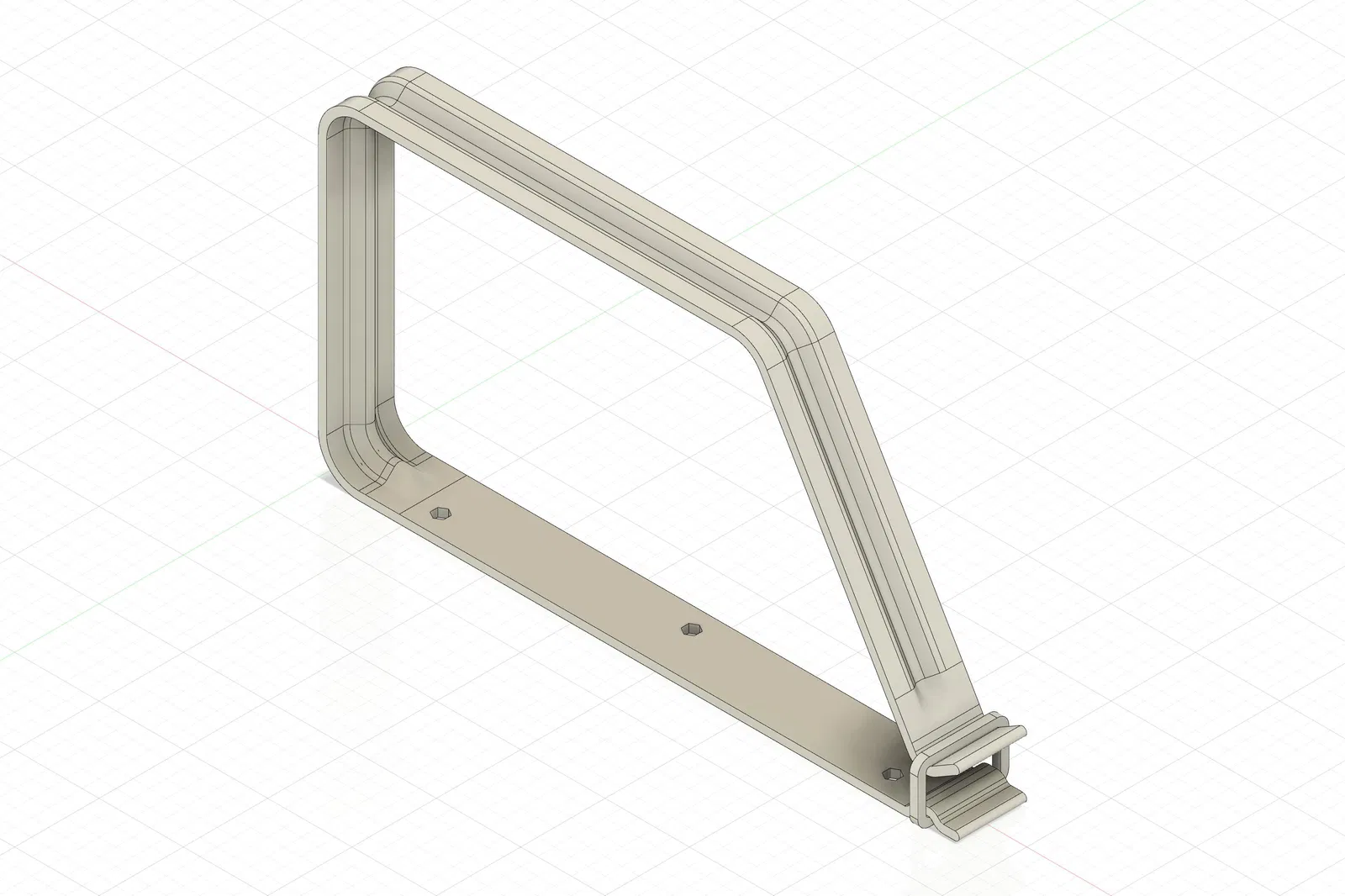

Bạn sẽ tìm thấy model cho rất nhiều tổ hợp chiều cao và chiều sâu. Chiều cao trong khoảng 35mm – 100mm và chiều sâu trong khoảng 80mm – 190mm.

Các con số này được đưa vào part number theo định dạng:

LR2203-H-<HHH>-<DDD>.3mf

Trong đó là chiều cao và là chiều sâu (đơn vị mm).

Lắp đặt (Montage)

Dùng vít gỗ 3, 3.5 hoặc 4mm và cố định móc ít nhất bằng hai lỗ vít ngoài cùng. Lỗ vít thứ ba là tuỳ chọn, giúp tăng độ vững theo phương ngang của móc.

Với tải nhẹ, bạn cũng có thể cố định móc bằng băng keo hai mặt loại tốt.

Thiết kế thay thế

Có một phiên bản dạng tròn với khóa trượt (slide-in lock):

Kết

Hy vọng bạn thấy cable organizer này hữu ích để gọn gàng hệ thống dây nguồn hoặc dây mạng. Nếu bạn thích, vui lòng đánh giá và chia sẻ hình bản in của bạn.

Happy printing!
