Hai bản lề gắn cửa kính acrylic vào khung gỗ

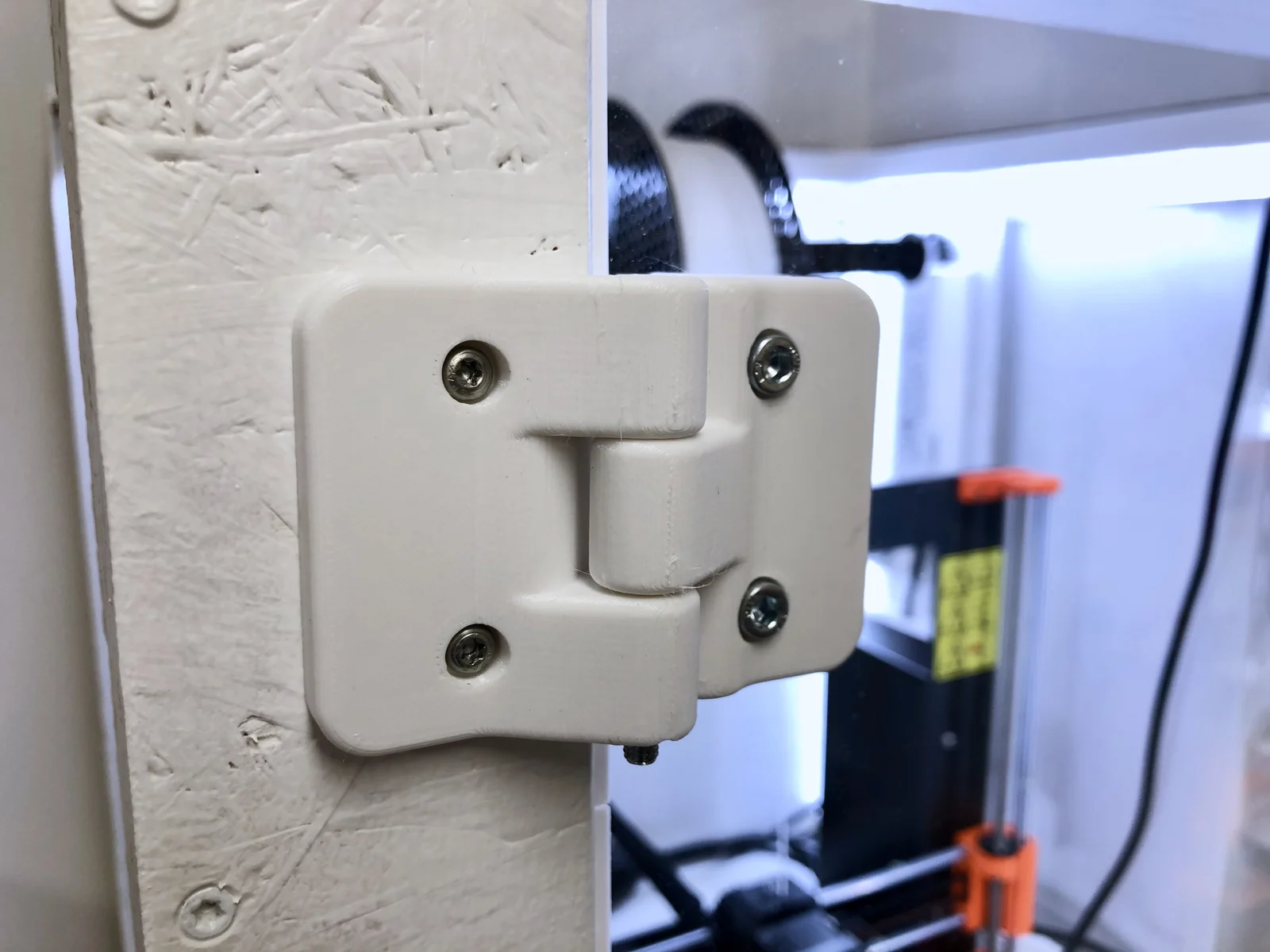

Đây là một bản lề để gắn cánh cửa kính acrylic vào khung gỗ.

Các mẫu có sẵn được thiết kế cho tấm gỗ dày 10mm và tấm kính acrylic dày 5mm, lắp âm vào trong 5mm. Model có kèm một miếng spacer để bù cho phần âm 5mm này. Nếu bạn dùng kích thước khác, hãy dùng thiết kế parametric trên Fusion360 để chỉnh bản lề theo nhu cầu.

Bản lề này là một phần của dự án “Build a 3D Printer Enclosure” mà tôi đã đăng trên blog. Xem hướng dẫn này để biết đầy đủ chi tiết.

• Cập nhật 2023-01-29: Đã cập nhật dự án và các bản in theo tiêu chuẩn mới nhất. Thêm một bản vẽ. Tất cả file gốc vẫn có trong một file ZIP “legacy”.

Yêu cầu

Để gắn bản lề theo đúng kích thước đã công bố, bạn cần một số loại ốc/vít sau:

• 2x ốc M5x60 làm trục bản lề.
• 3x ốc M5x10 để bắt vào cánh cửa kính.
• 6x tán M5.
• 4x vít gỗ 3x10.

Cách in bản lề

Tôi đã chuẩn bị sẵn các project PrusaSlicer với ví dụ in cho máy in cỡ trung và cỡ nhỏ trong mục file; bạn có thể dùng làm điểm bắt đầu rất ổn.

Nếu bạn muốn slice từ đầu, tham khảo bảng dưới đây:

Kích thước nozzle:

Bất kỳ

Chiều cao layer:

Bất kỳ

Vật liệu filament:

PETG khuyến nghị
PLA dùng được

Perimeters:

Ba perimeters

Prusa Slicer Profile:

“0.2mm Quality”

Supports:

Không cần support, không cần raft, cũng không cần brim.

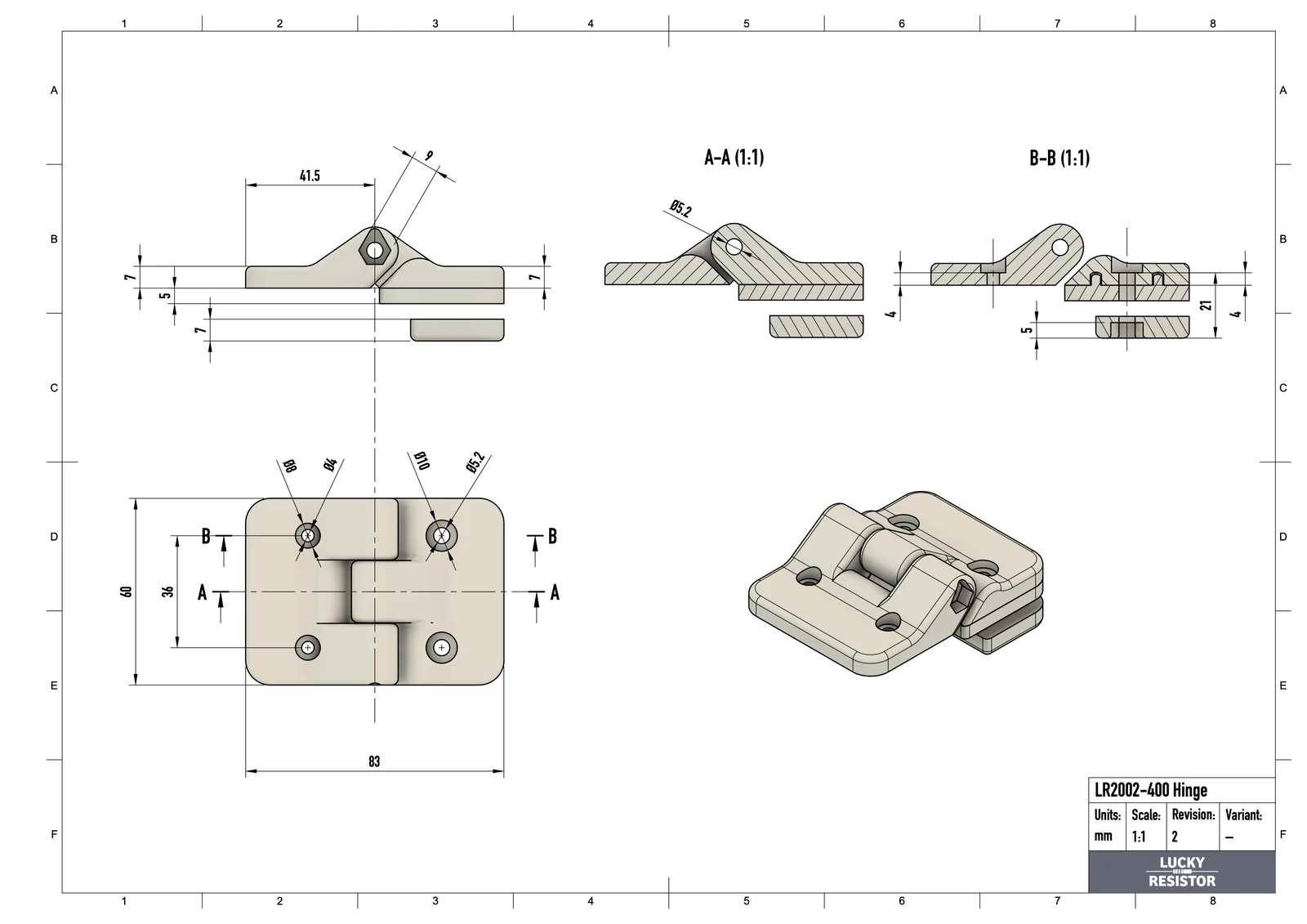

Kích thước

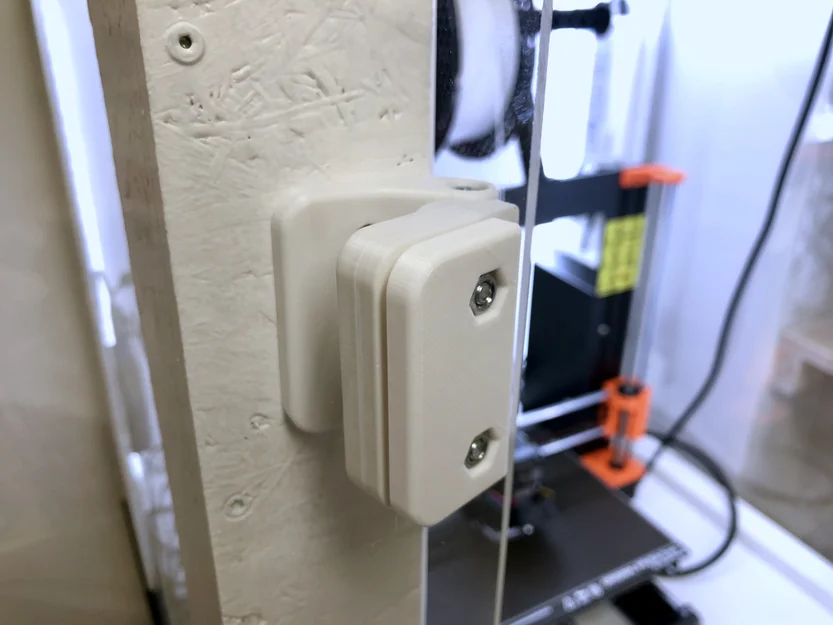

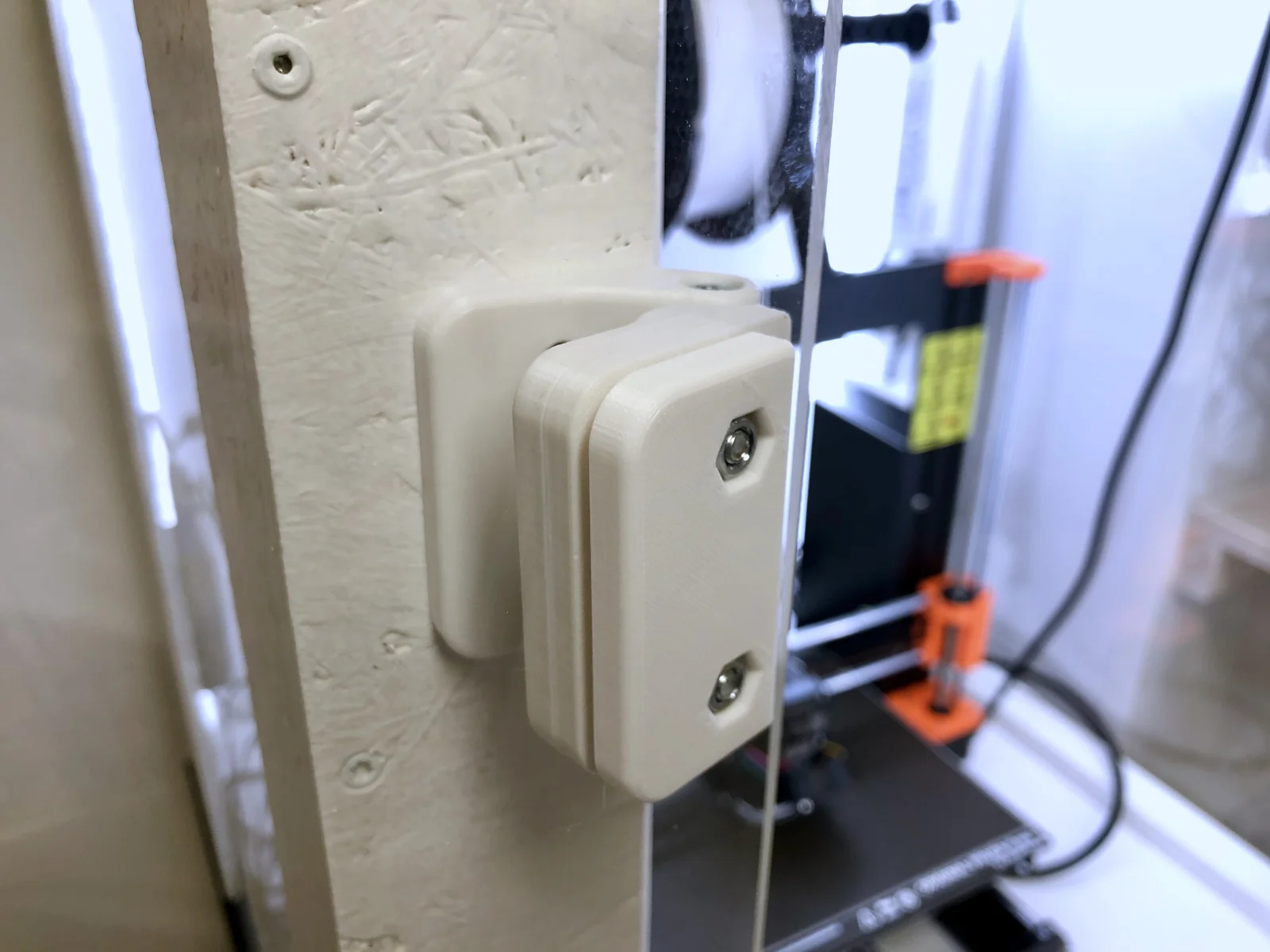

Thiết kế này có một khối spacer để lắp kính âm vào trong 5mm. Khối spacer này là tuỳ chọn nếu bạn định lắp kính phẳng (flush) với khung.

Nếu bạn cần kích thước đặc biệt, vui lòng dùng thiết kế Fusion360 trong mục file và chỉnh các parameter theo nhu cầu.

Khám phá thêm từ Meti·kumi

Quan tâm tới các thiết kế của tôi? Xem qua bộ sưu tập model 3D tại:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem quá trình làm (work-in-progress):

👉 https://metikumi.com

Kết luận

Tôi đã dùng các bản lề này thường xuyên hơn hai năm, tới giờ nhìn vẫn như mới. Nếu bạn thấy hữu ích, vui lòng đánh giá và đăng ảnh bản in của bạn.
