Giá đỡ webcam nhỏ 2 trục cho printer enclosure
Giá đỡ webcam nhỏ 2 trục để gắn bên trong printer enclosure. Thiết kế không cần ốc vít, dùng ốc camera 1/4" in sẵn. Các khớp lắp hơi lỏng để dễ tháo/lắp; có thể chấm thêm hot glue khi đã căn chuẩn.
Mô tả

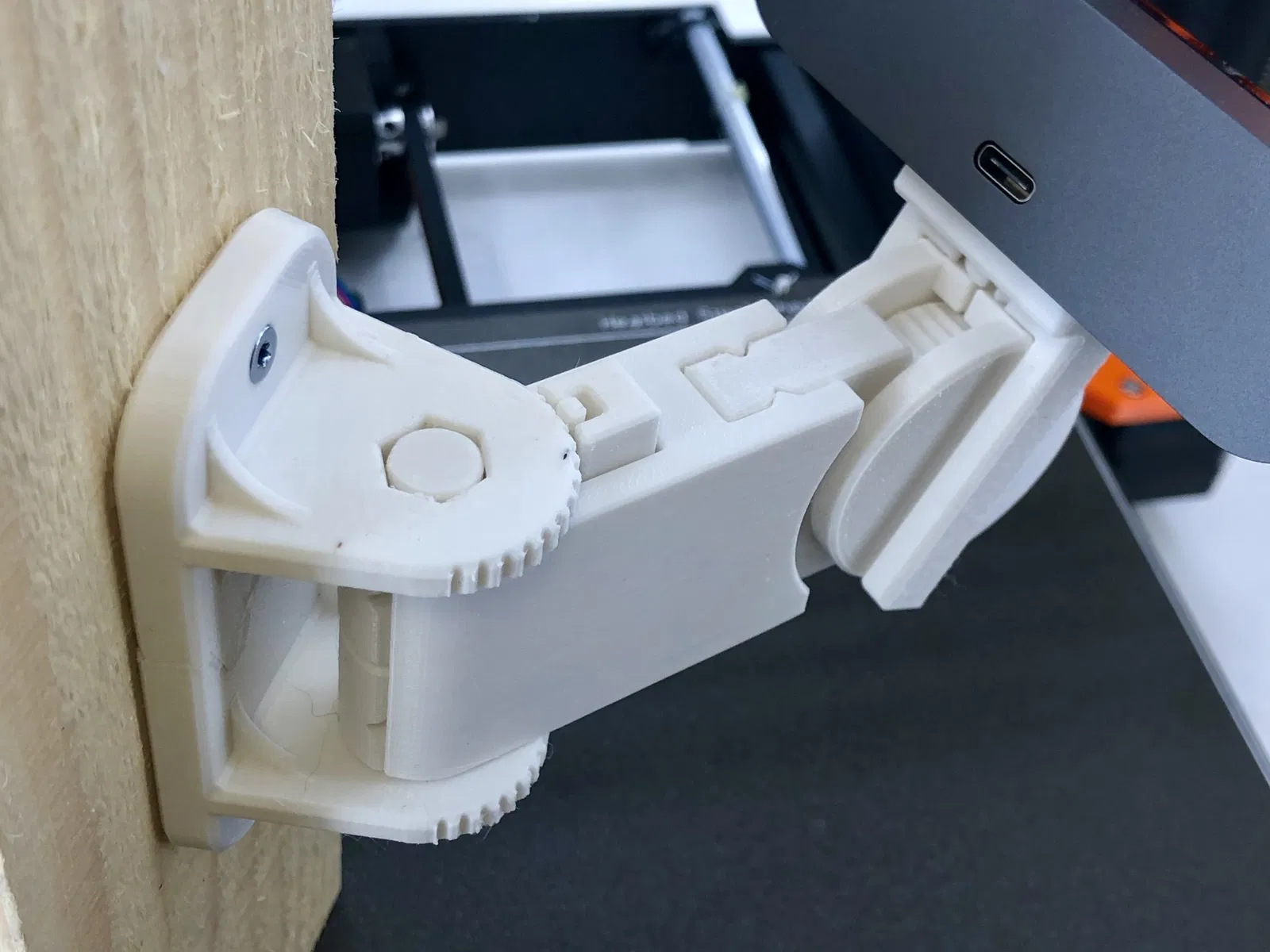

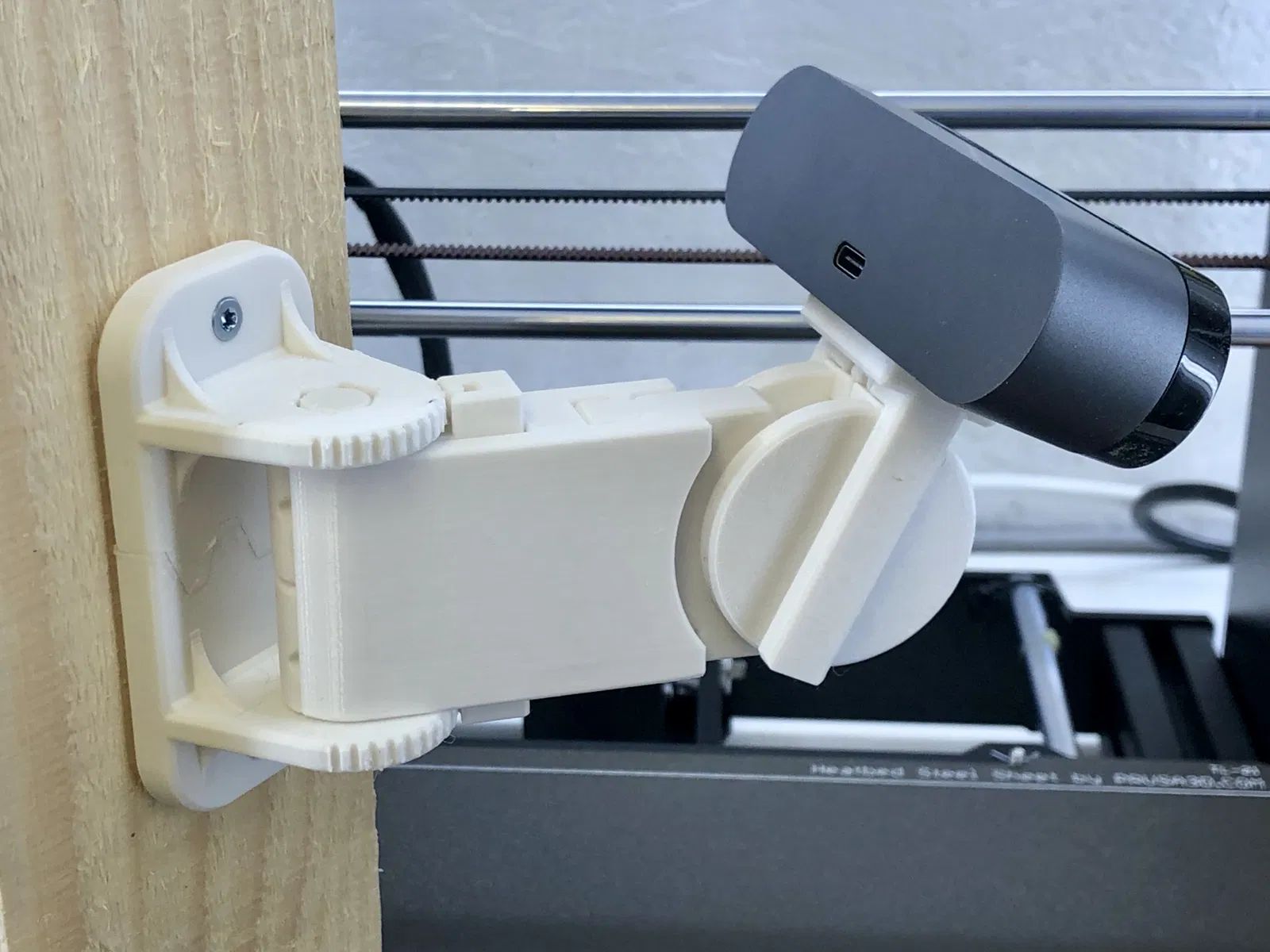

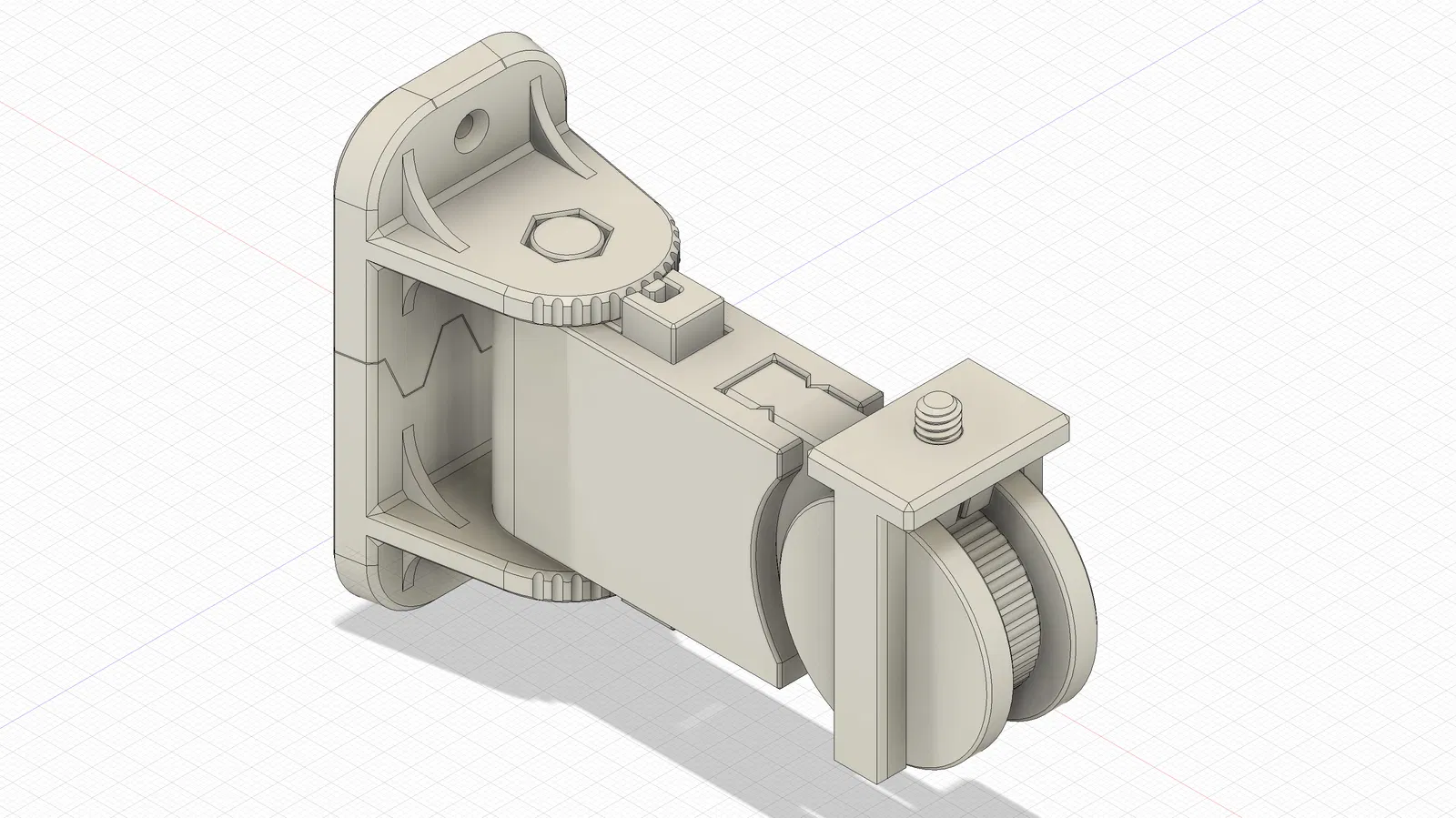

Đây là một kẹp/giá đỡ webcam nhỏ, 2 trục, để gắn cố định bên trong printer enclosure. Không cần ốc vít nào, và camera có thể gắn bằng con ốc camera 1/4" được in sẵn.
Không cần ốc vít cho phần lắp ráp.
Các chi tiết được thiết kế cố tình hơi lỏng, để bạn có thể lắp và tháo ra dễ dàng.

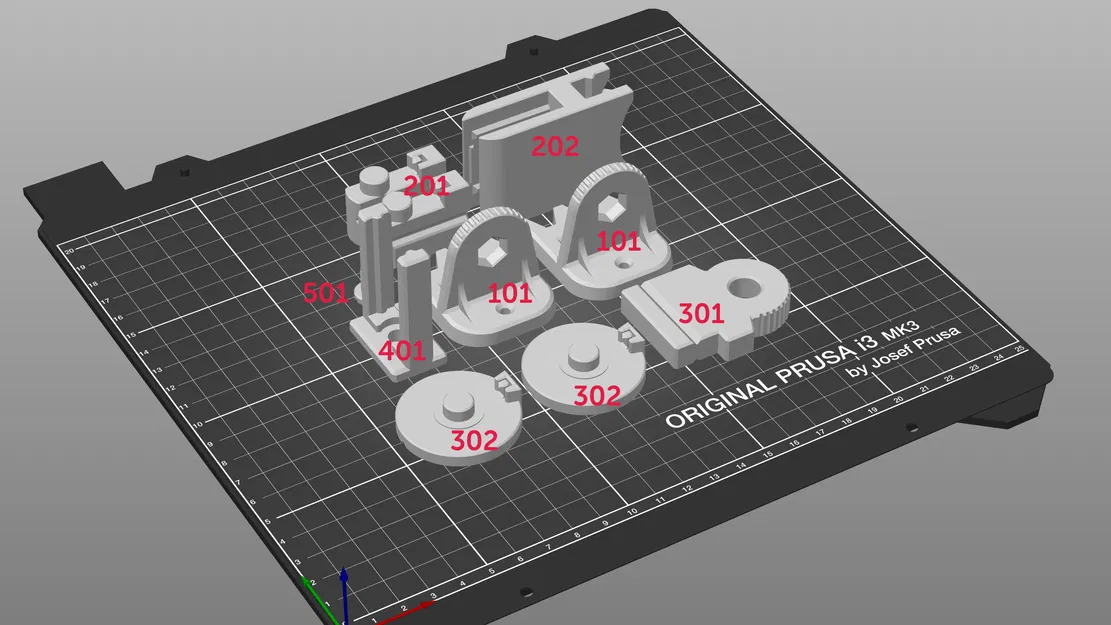

Nếu bạn tự tạo file gcode, hãy xem ảnh chụp màn hình slicer có đánh số part để in đúng hướng các chi tiết.
Hướng dẫn in
Dùng Prusament PETG để in.
Lắp ráp
Xem ảnh chụp màn hình có số part để lắp đúng.
- Gắn hai part 201 vào các part 101.
- Thêm keo để cố định hai part 101 ở giữa. Nhớ làm trên mặt phẳng để giữ góc vuông chuẩn.
- Trượt part 202 phủ lên hai part 201.
- Trượt part 301 vào trong part 202.
- Lắp ốc 501 vào part 401 và bắt camera lên trên part này.
- Lắp các part 302 vào part 301 và đảm bảo cả hai nằm đúng, thẳng hàng trong cùng một rãnh.
- Trượt part 401 phủ lên hai part 302 để giữ cố định tại chỗ.
Nếu bạn thấy lắp ổn rồi, nhỏ vài giọt keo nến (hot glue) để giữ chắc tại chỗ.
Tháo rời
- Dùng khí nóng làm nóng keo lên 90ºC.
- Tháo các chi tiết ra.
