Coaster họa tiết đẹp và hữu dụng

Mình thiết kế cái coaster này để dùng trong bếp, đặt dưới chai nước rửa chén. Họa tiết không chỉ nhìn đẹp mà còn giúp chai không bị dính chặt vào coaster.

Mẫu được tối ưu cho in 3D và chạy ổn với nhiều cỡ nozzle, layer height và vật liệu khác nhau.

Update 2022-01-09: Mình đã thêm nhiều lựa chọn về chiều cao và đường kính cho mẫu. Đồng thời mình bảo trì và cập nhật mẫu theo chuẩn in 3D mới nhất của mình.

Cách in Coaster

In các coaster theo mặt đáy phẳng. Không cần support. Ở phần file, bạn sẽ thấy một project mẫu PrusaSlicer. Dùng cái này làm nền cho setting của bạn, hoặc tham khảo bảng dưới đây:

Nozzle Size:

0.4mm, 0.6mm, 0.8mm

Layer Height:

0.2mm khuyến nghị cho nozzle 0.4mm.
Với nozzle lớn hơn thì dùng layer height tương ứng.

Filament Materials:

PLA, PETG, …

Perimeters:

Ba perimeters!

Prusa Slicer Profile:

“0.2mm Quality”

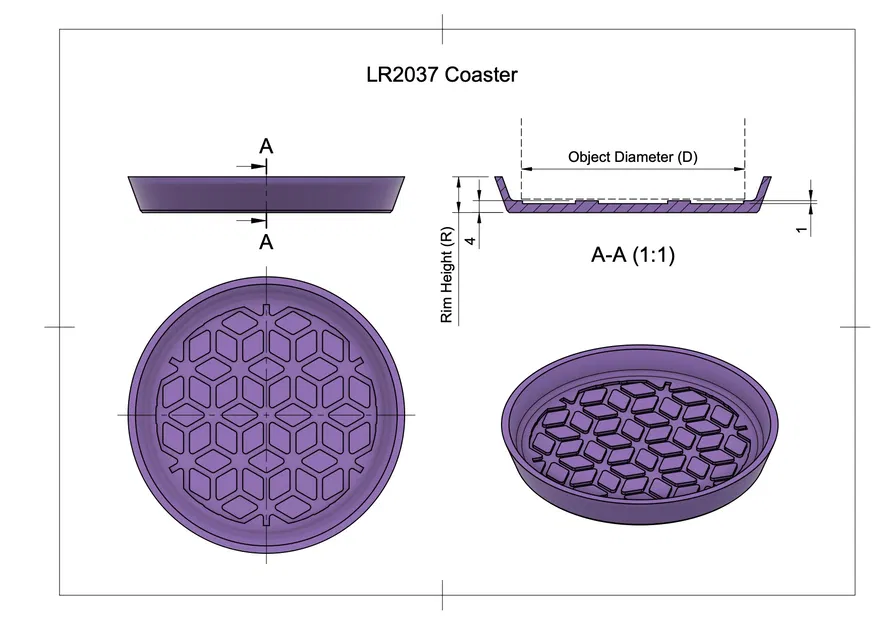

Kích thước

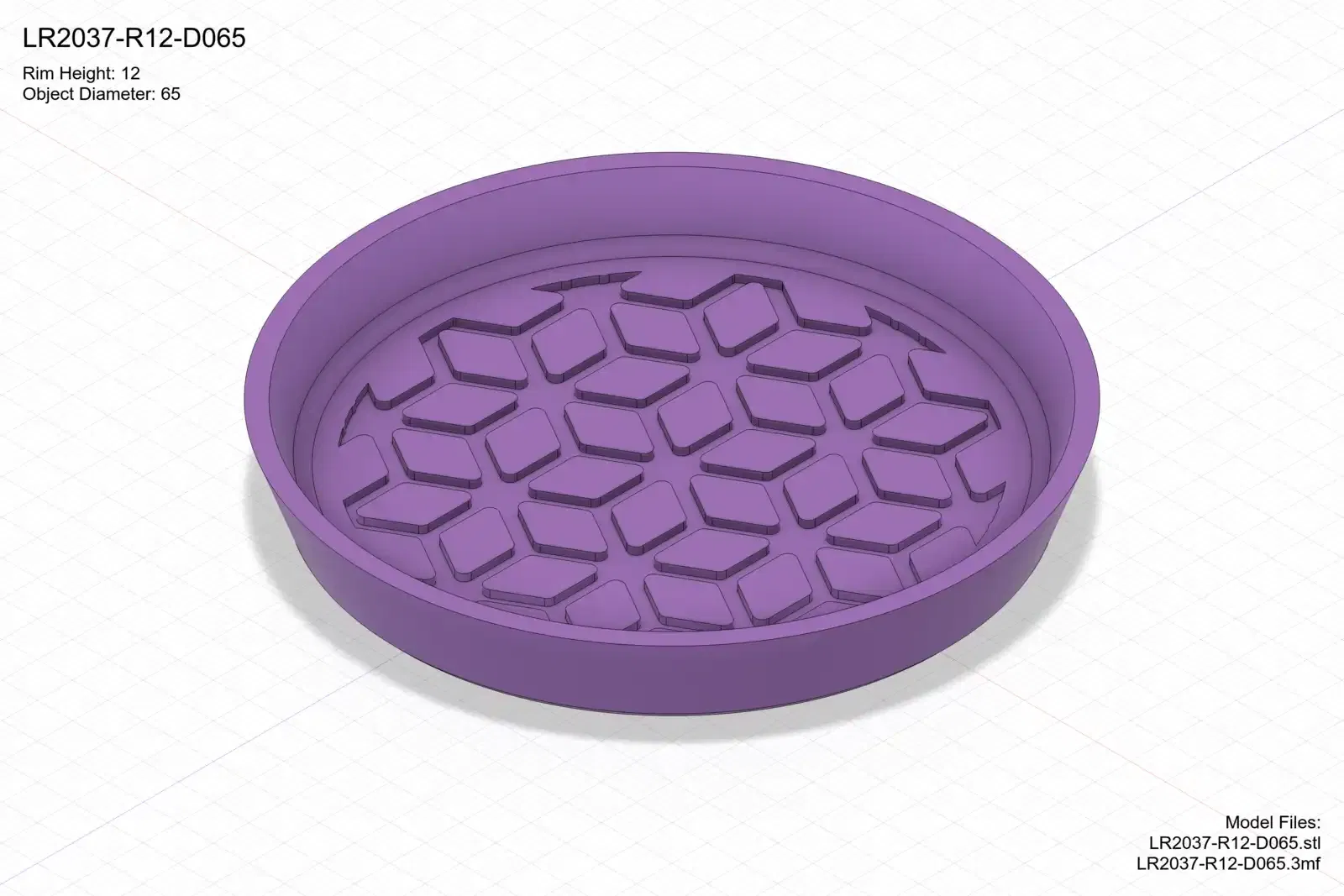

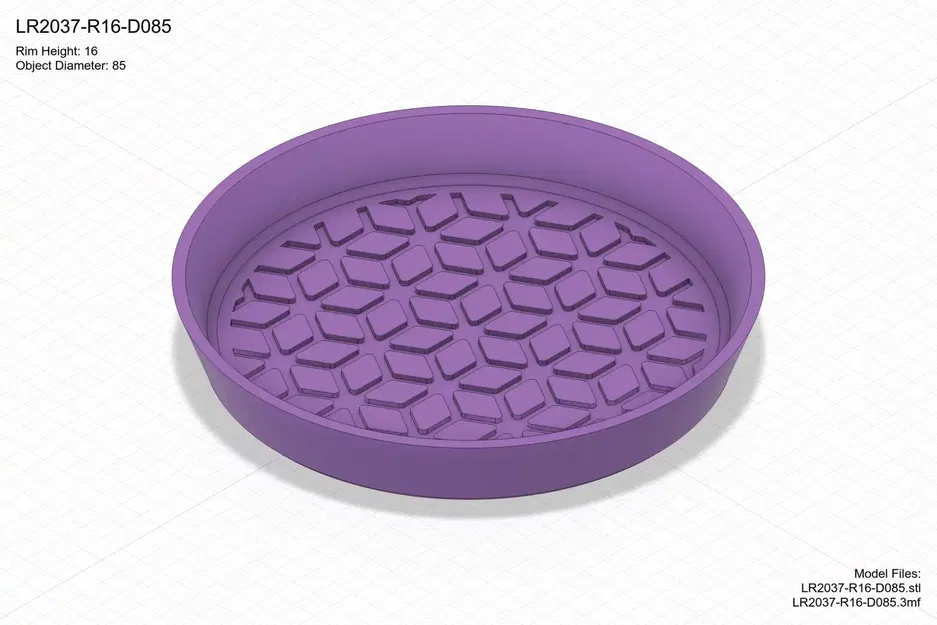

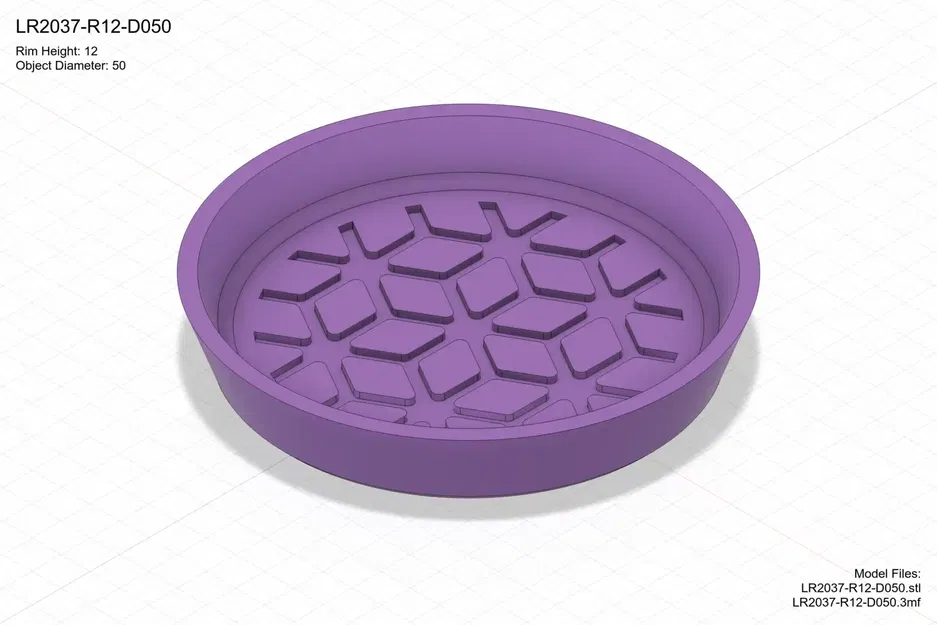

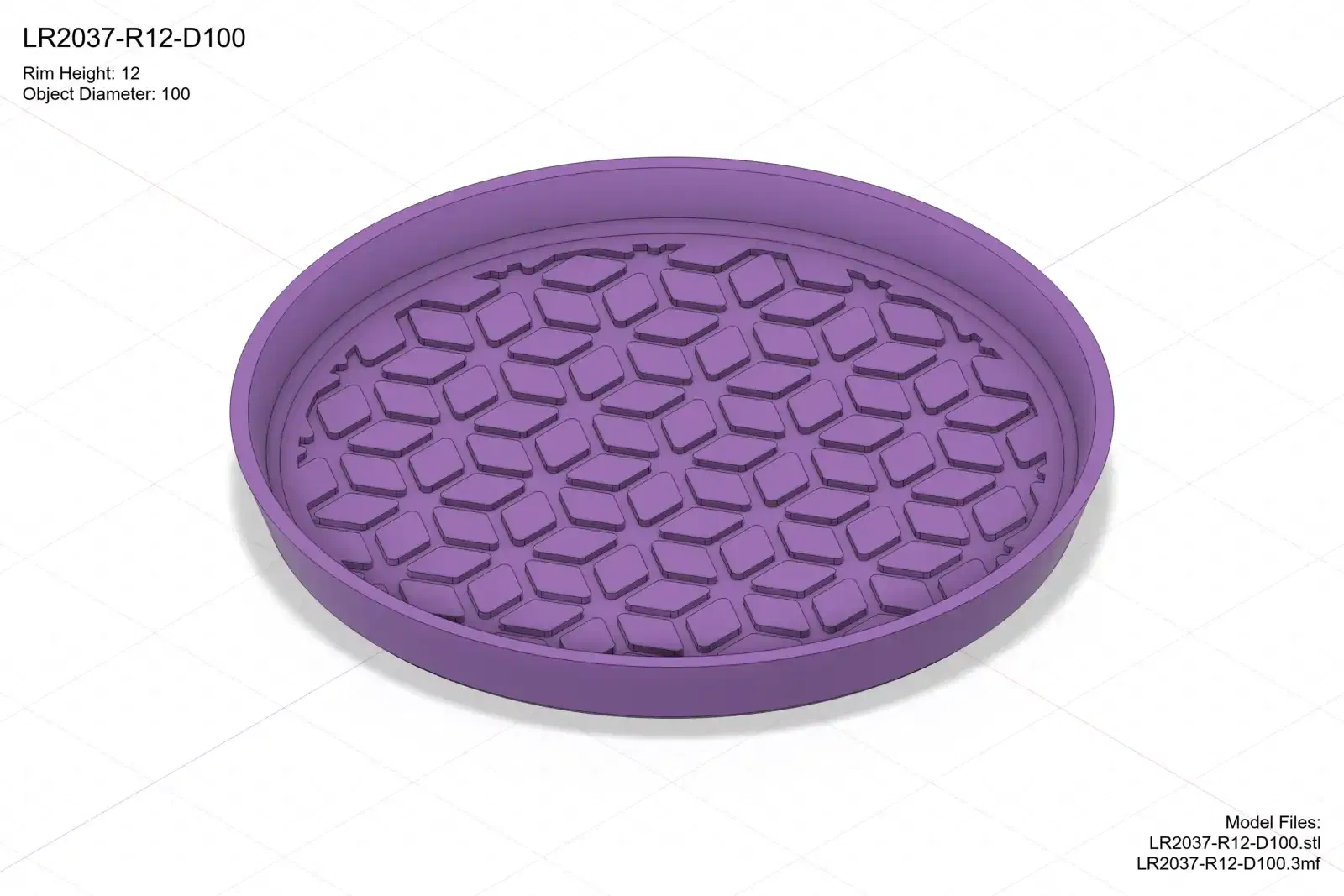

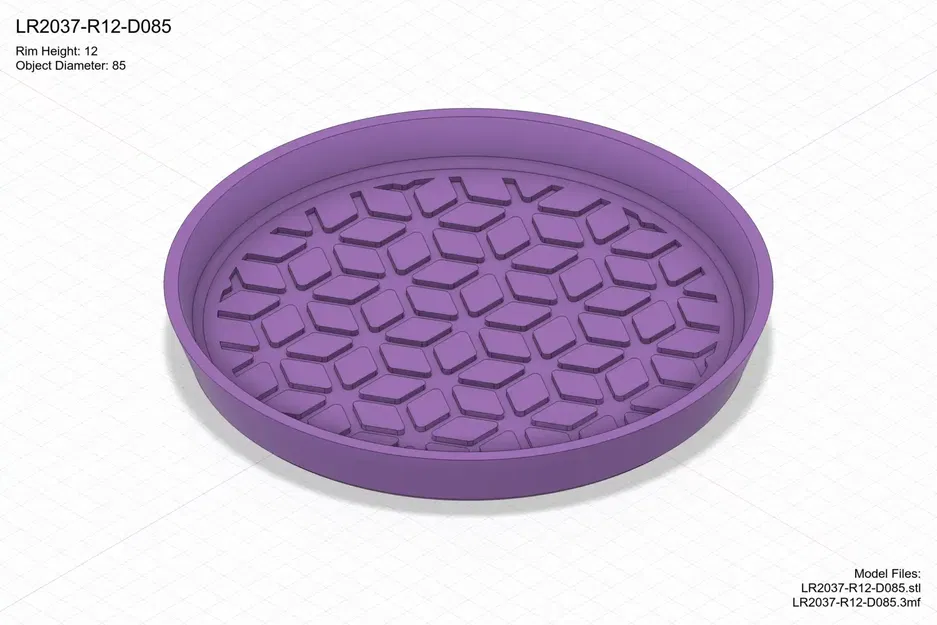

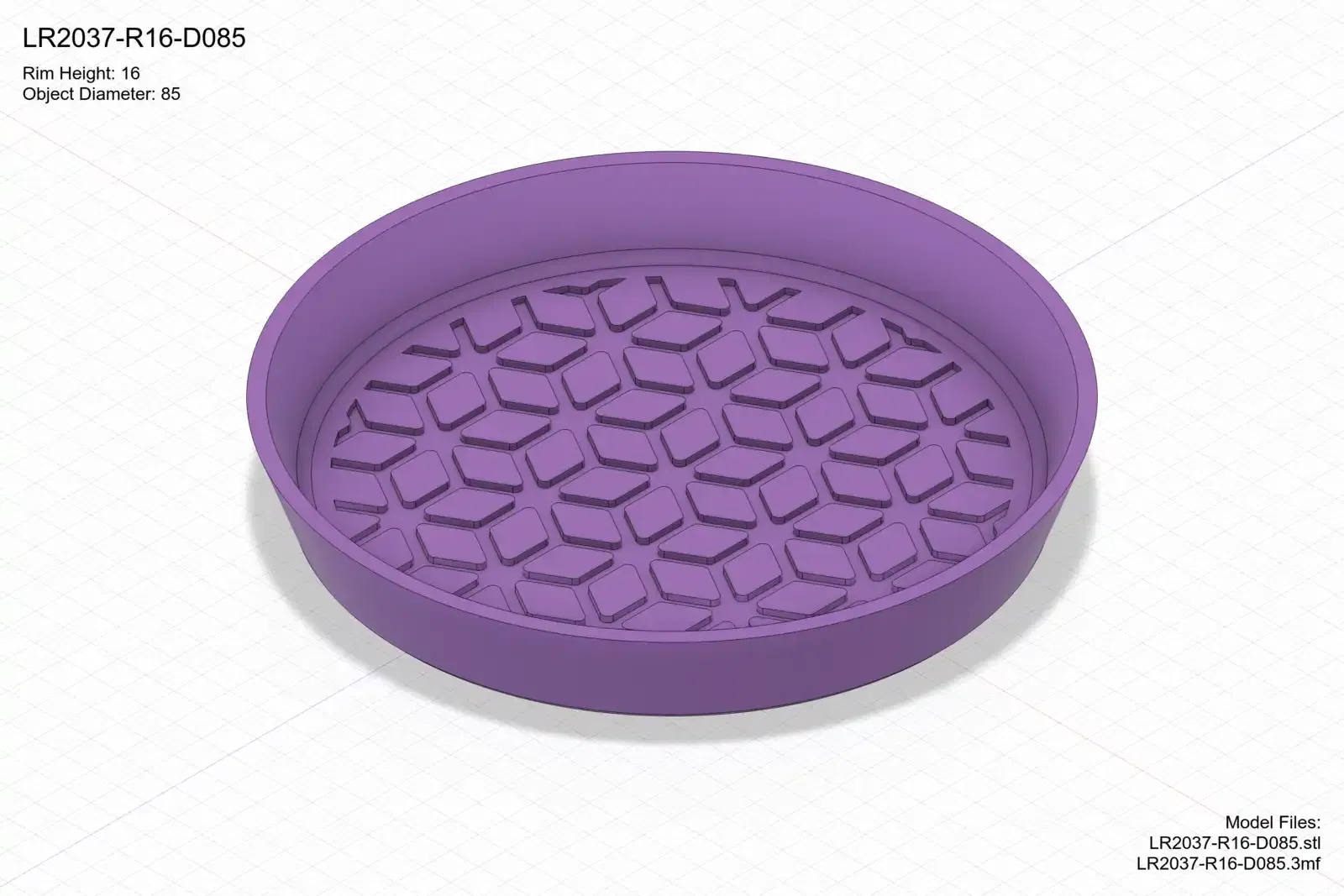

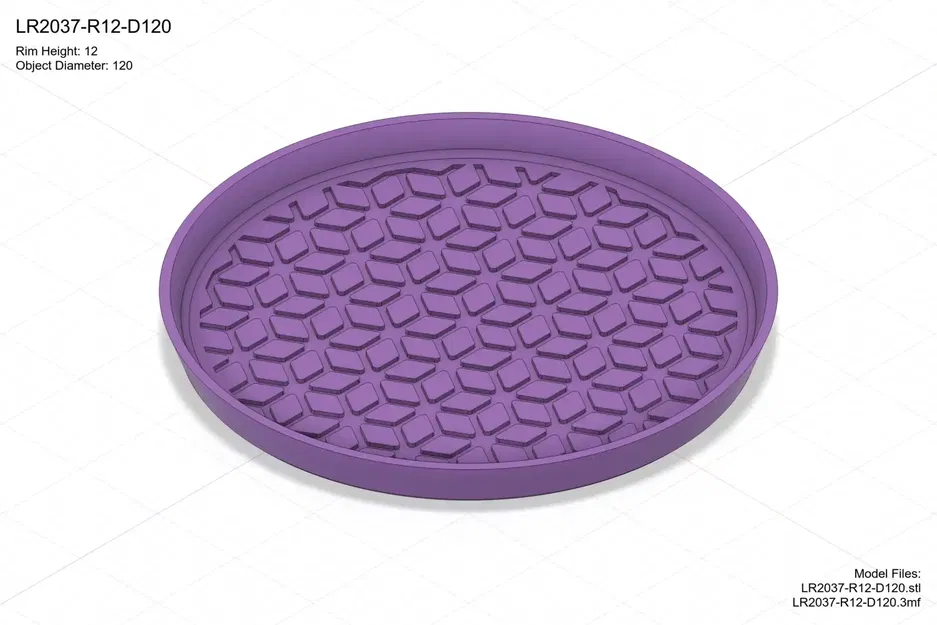

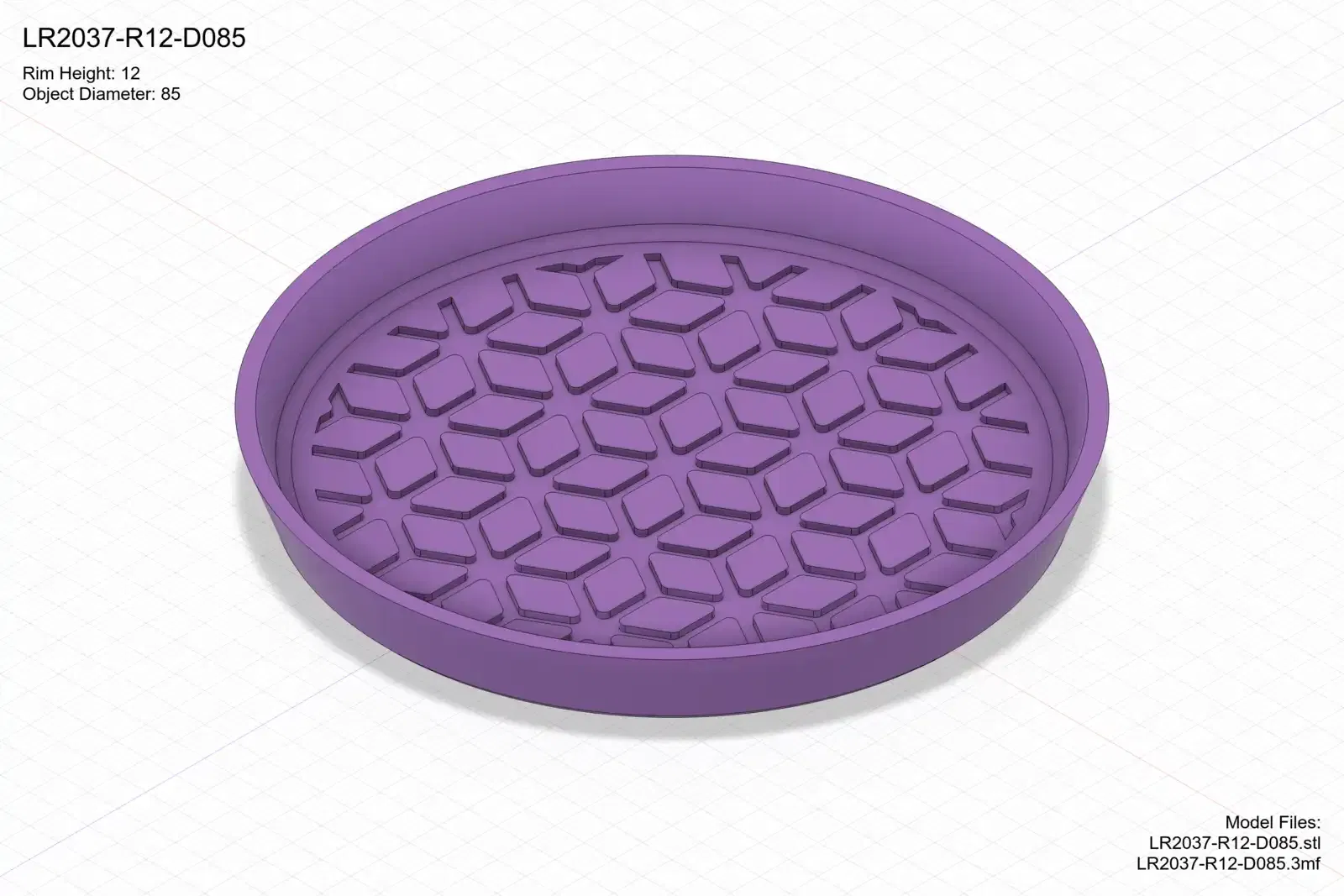

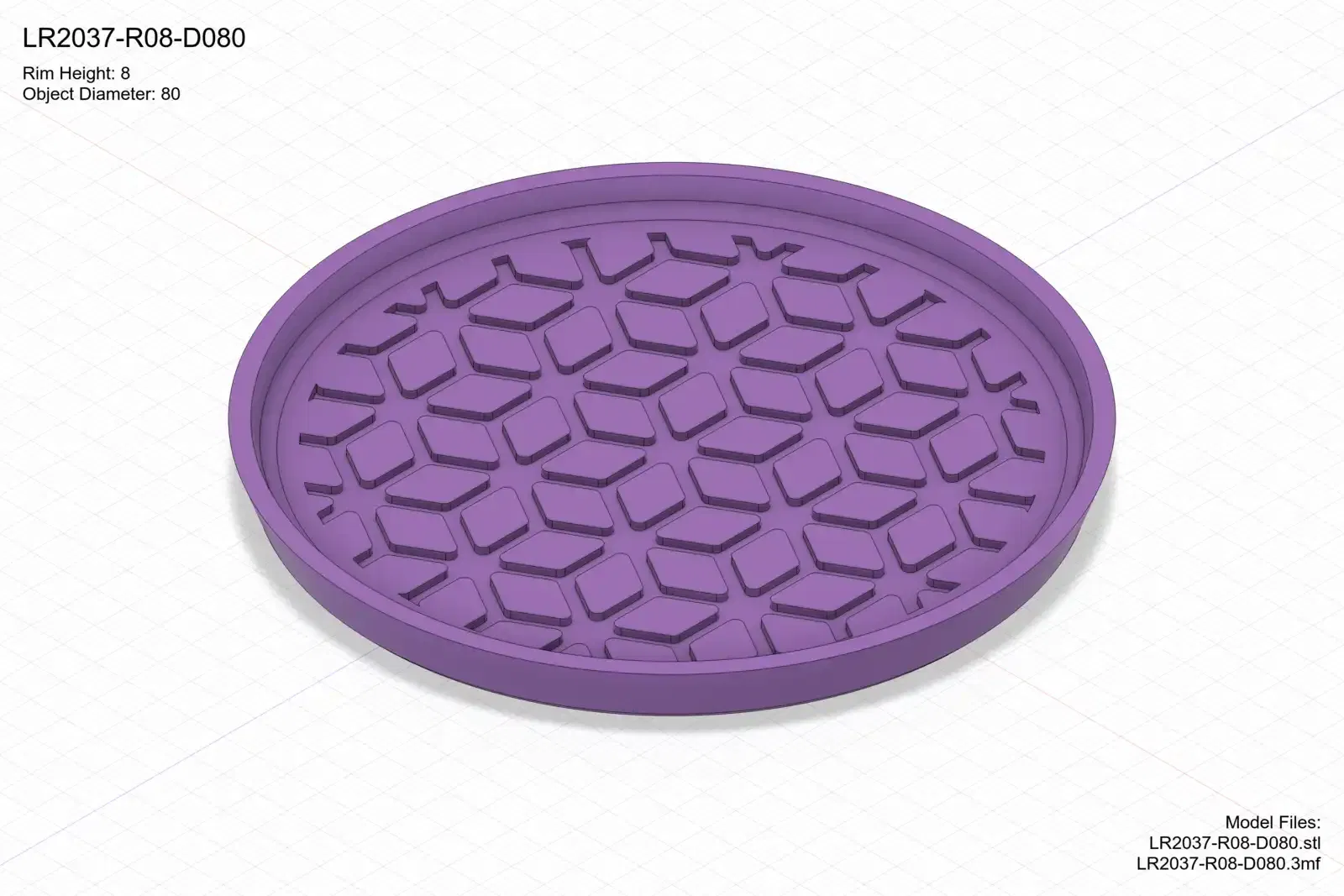

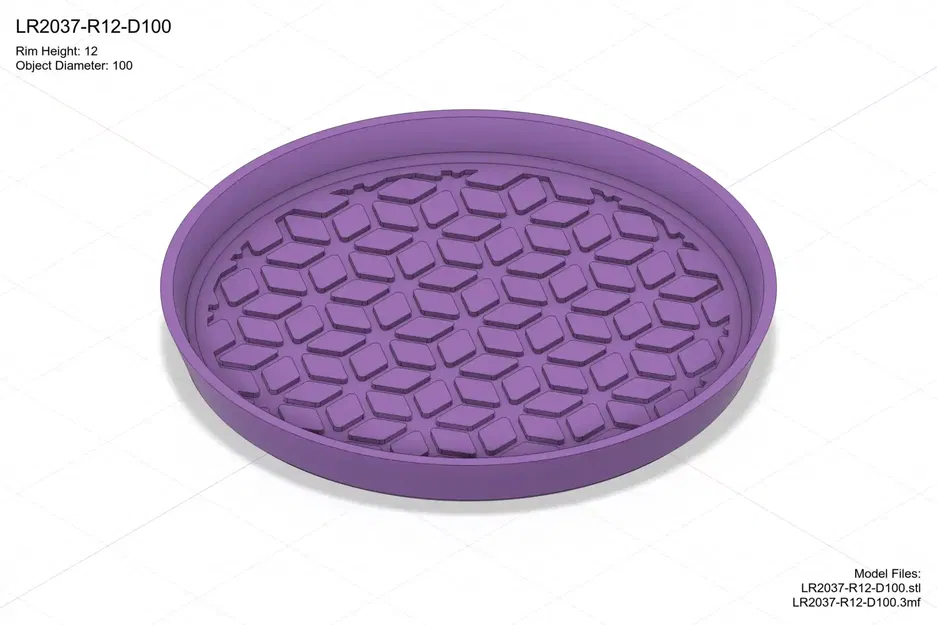

Tên file model có định dạng:

LR2037-R<rim height>-D<object diameter>.3mf

Rim Height (R)

Chiều cao viền (rim height) cũng chính là chiều cao tổng của coaster. Con số là chiều cao tính theo milimet. Có 3 phiên bản: 8mm, 12mm và 16mm.

Object Diameter (D)

Đường kính vật đặt lên (object) được ghi theo milimet. Đây không phải đường kính ngoài của viền, mà là đường kính của vật (chai, ly) mà bạn muốn đặt lên coaster.

Có khoảng hở 5mm từ vật đến viền.

Catalogue PDF

Trong phần file, bạn sẽ tìm thấy một catalogue PDF tổng hợp đầy đủ mọi kích thước. Catalogue này cũng có các bảng tra tiện lợi để bạn dễ dàng tìm đúng model chỉ dựa trên một tham số.

Mỗi model trong catalogue đều có hình minh họa, đầy đủ tham số và tên file model tương ứng. Vậy nên trước khi nản vì tìm không ra mẫu đúng, bạn tải catalogue về rồi tìm theo tên model trong đó.

Khám phá thêm từ Meti·kumi

Quan tâm các thiết kế của mình? Xem thêm bộ sưu tập 3D models tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem quá trình làm (work-in-progress):

👉 https://metikumi.com

Khác biệt so với mẫu gốc năm 2020

So với mẫu gốc năm 2020 thì có một vài khác biệt nhỏ. Mẫu gốc có tên file LR2037-101.3mf và bạn sẽ thấy trong phần file.

• Bề rộng viền mới là 2.49mm thay vì 2mm. Điều này giúp tối ưu in với nozzle khuyến nghị.
• Mẫu gốc được thiết kế cho chai đường kính 72mm và có khoảng hở 10mm xung quanh chai. Các mẫu mới hỗ trợ nhiều dải đường kính vật đặt lên và dùng khoảng hở 5mm quanh vật.
• Mẫu gốc dùng khung (frame) 3mm quanh họa tiết. Các mẫu mới giảm khung này xuống 2.5mm.

Model mới gần giống nhất với mẫu gốc là LR2037-R12-D080. Mẫu này gần như y hệt bản gốc.

Cách bỏ Part Number

Các model có khắc part number ở mặt dưới. Nếu bạn không thích phần này, bạn có thể thêm một hình trụ (cylinder) cao 1mm trong PrusaSlicer.

Về các tấm ảnh

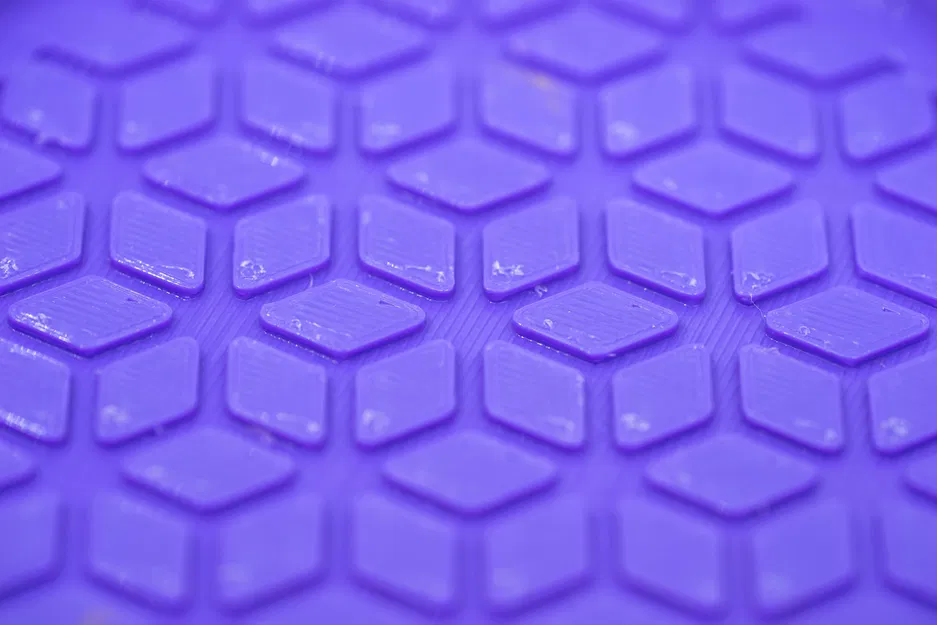

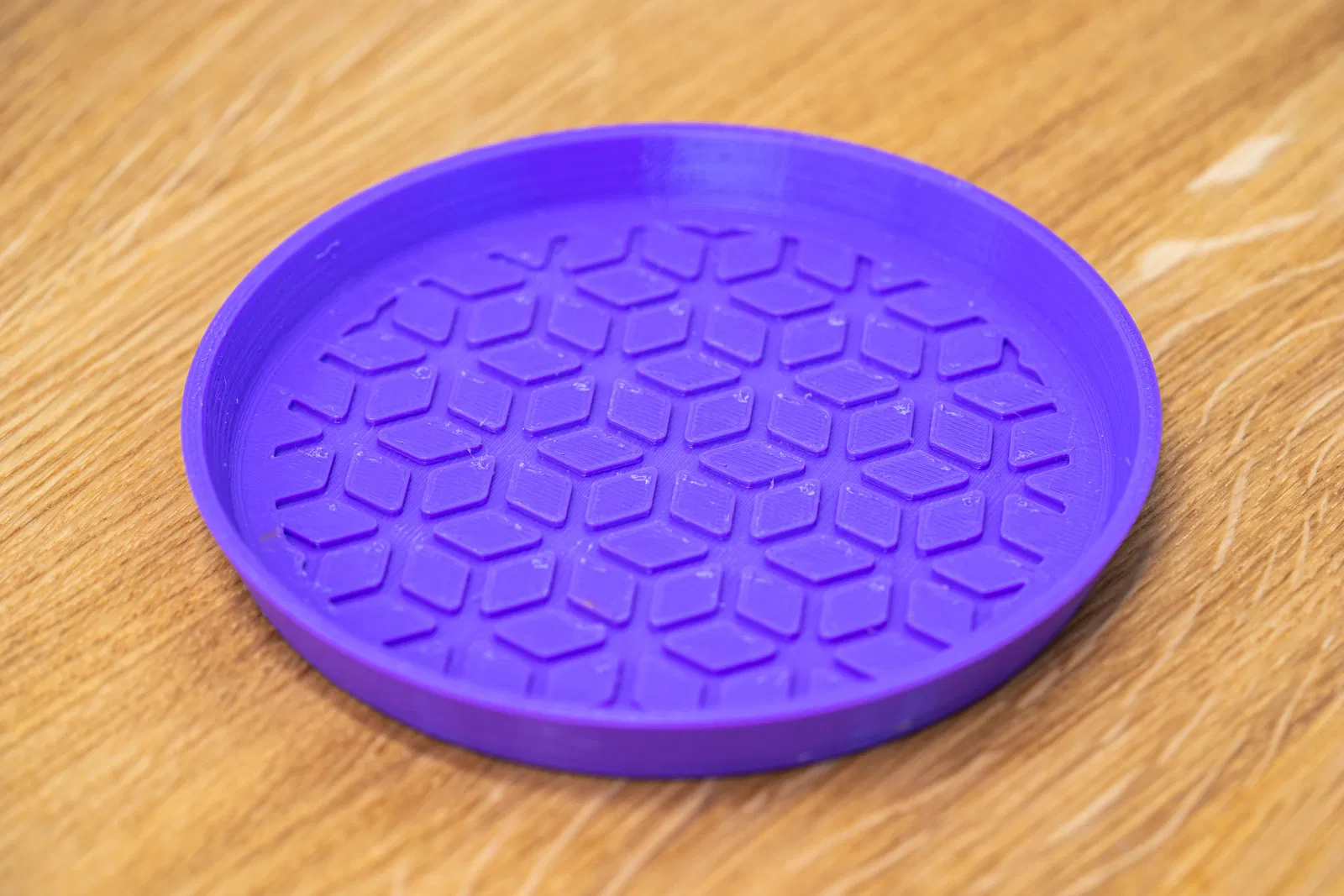

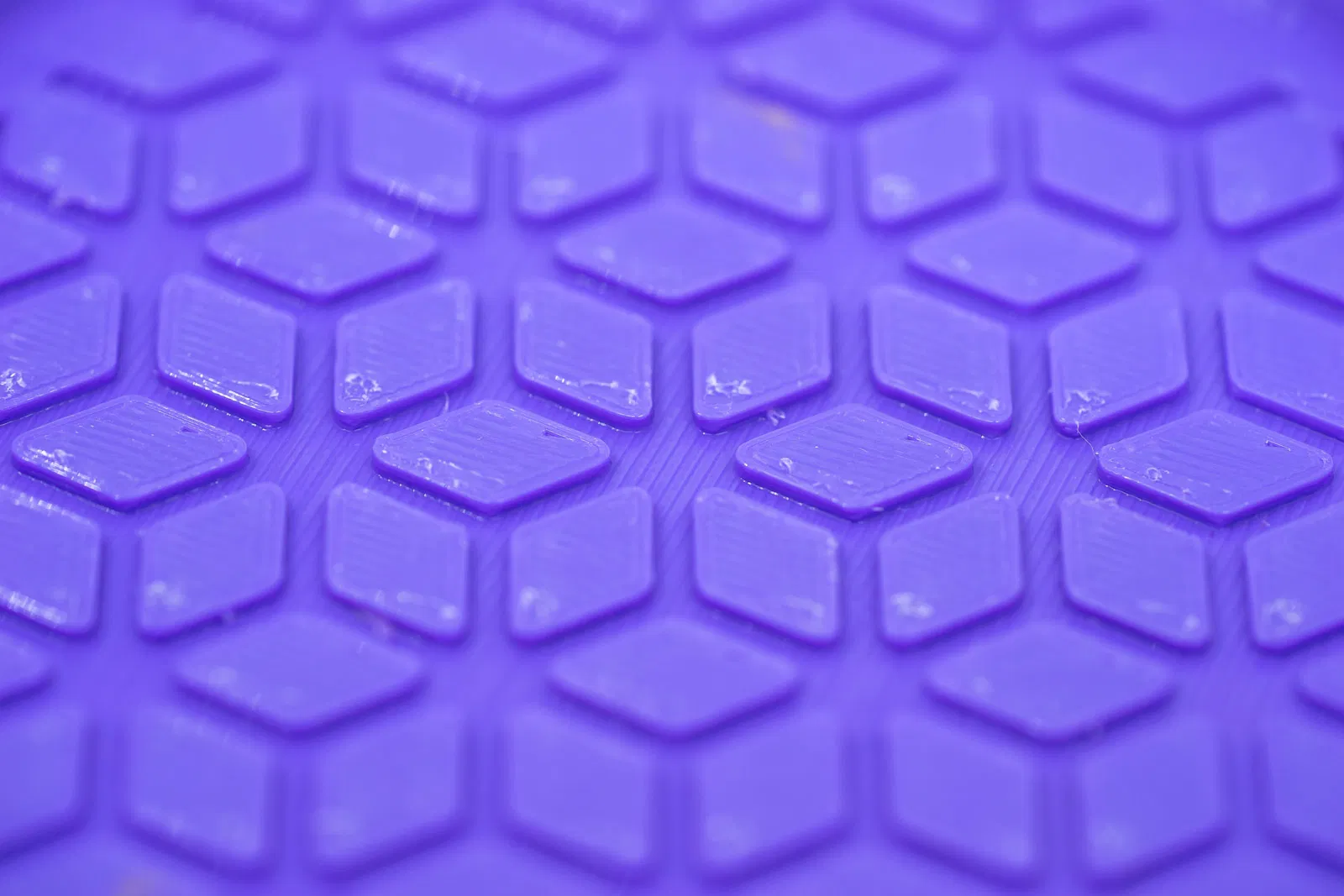

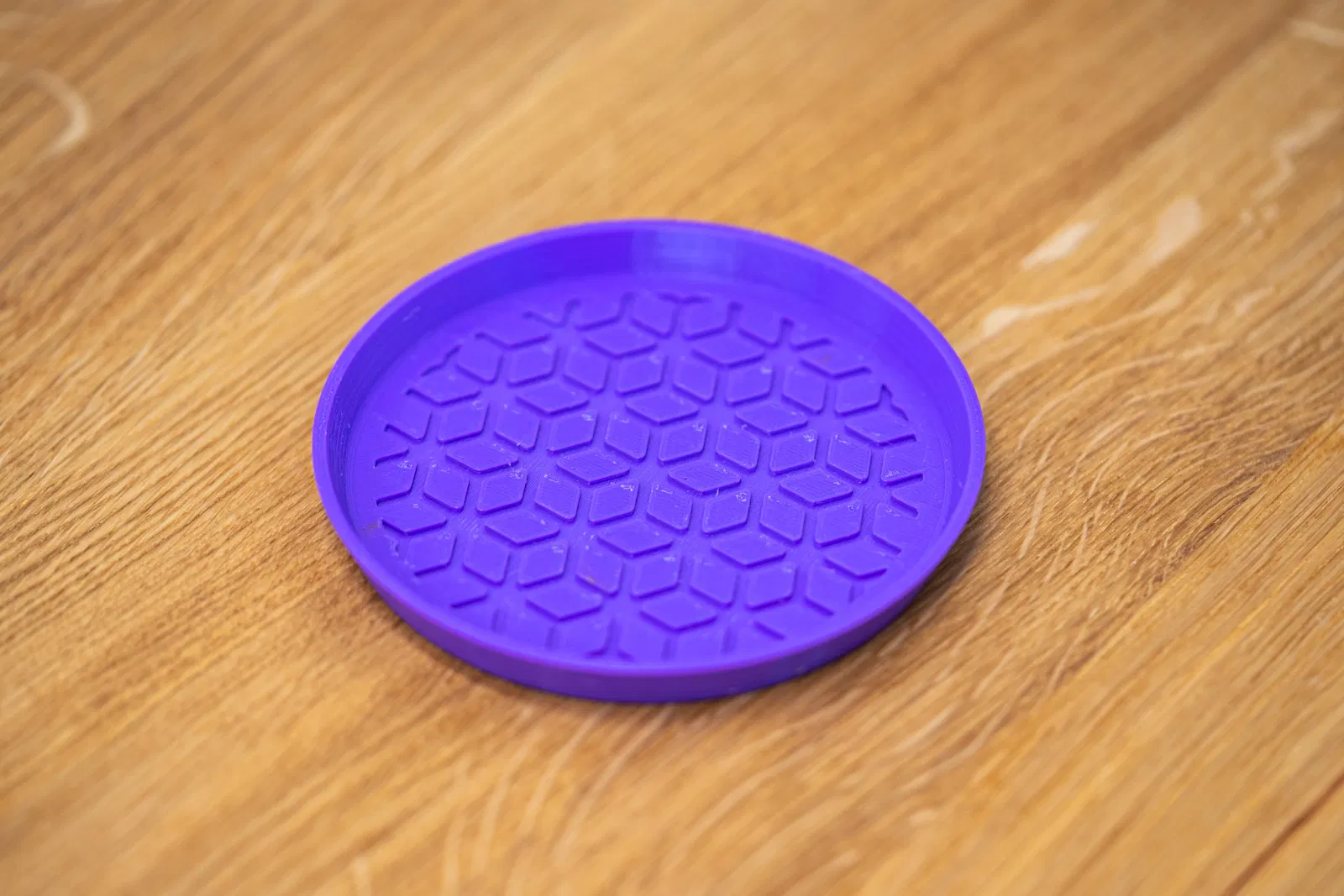

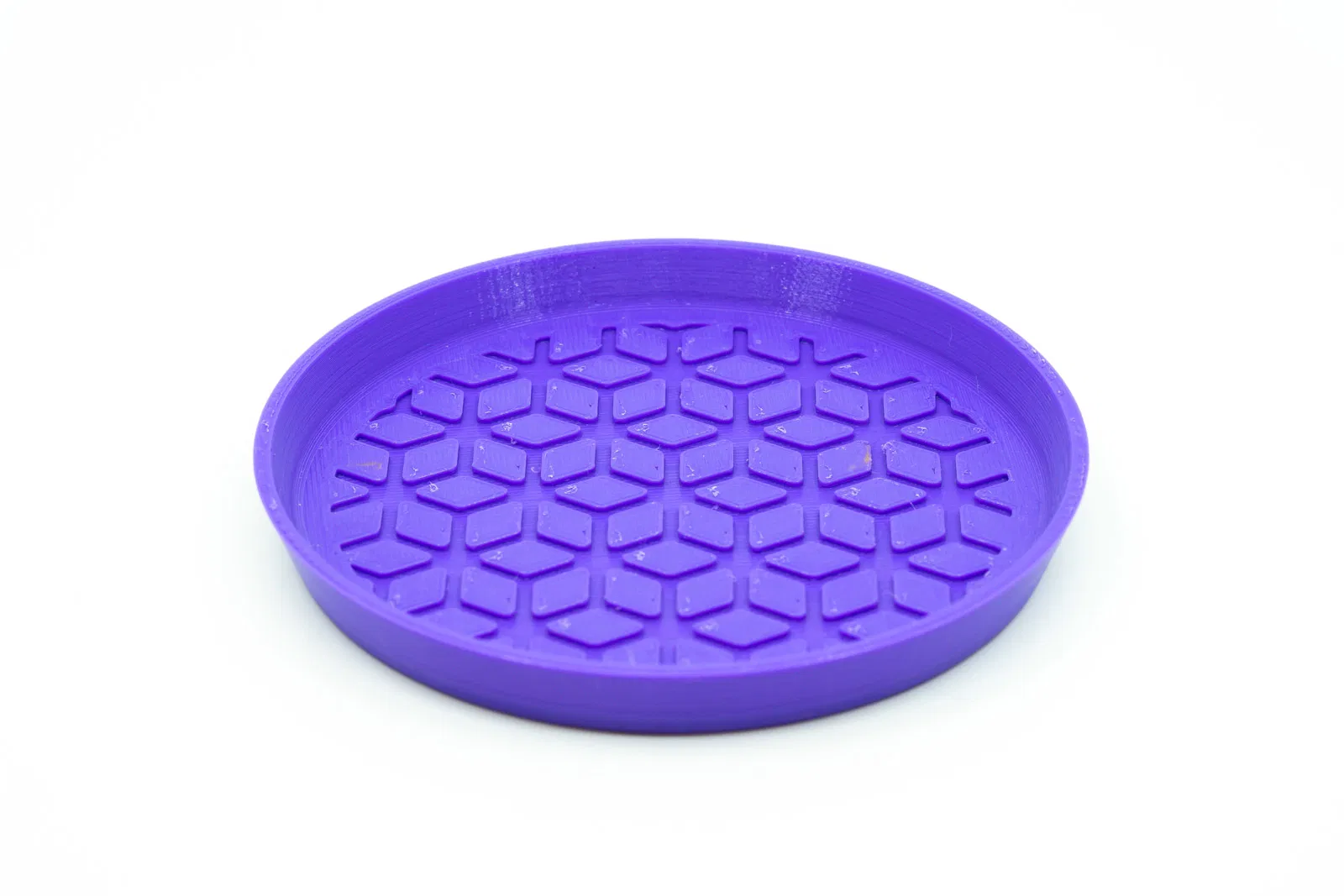

Trong ảnh bạn sẽ thấy một cái coaster được dùng nhiều trong hơn hai năm và đã trải qua rất nhiều lần rửa bằng máy rửa chén.

Coaster được in bằng Original Prusa i3 MK3S+ với filament PETG “Polymaker PolyLite PETG Violett”.

Kết luận

Đây là một thiết kế đơn giản và bền. Nếu in bằng PETG, bạn có thể cho vào máy rửa chén ở nhiệt độ thấp. Nếu bạn thấy hữu ích, nhớ đánh giá và up ảnh cách bạn sử dụng nha.

Chúc bạn in vui vẻ!
