Bộ Round Corner Templates đủ dải bán kính (Radius) từ 5mm–200mm & 0.5"–8"

Mình thiết kế một bộ template bo góc (round-corner templates) rất đầy đủ cho đồ gỗ. Bạn có thể dùng để kẻ dấu góc bằng bút chì, hoặc dùng như một template khi chạy router với mũi flush-trim bit. Dải bán kính (radius) rất rộng từ 5mm đến 200mm và từ 0.5" đến 8", tất cả đều được tối ưu kỹ để dùng cho hiệu quả nhất.

Update 2023-03-02: Đã thêm snap-in guides cho bộ theo hệ inch (imperial unit guides).

Về thiết kế

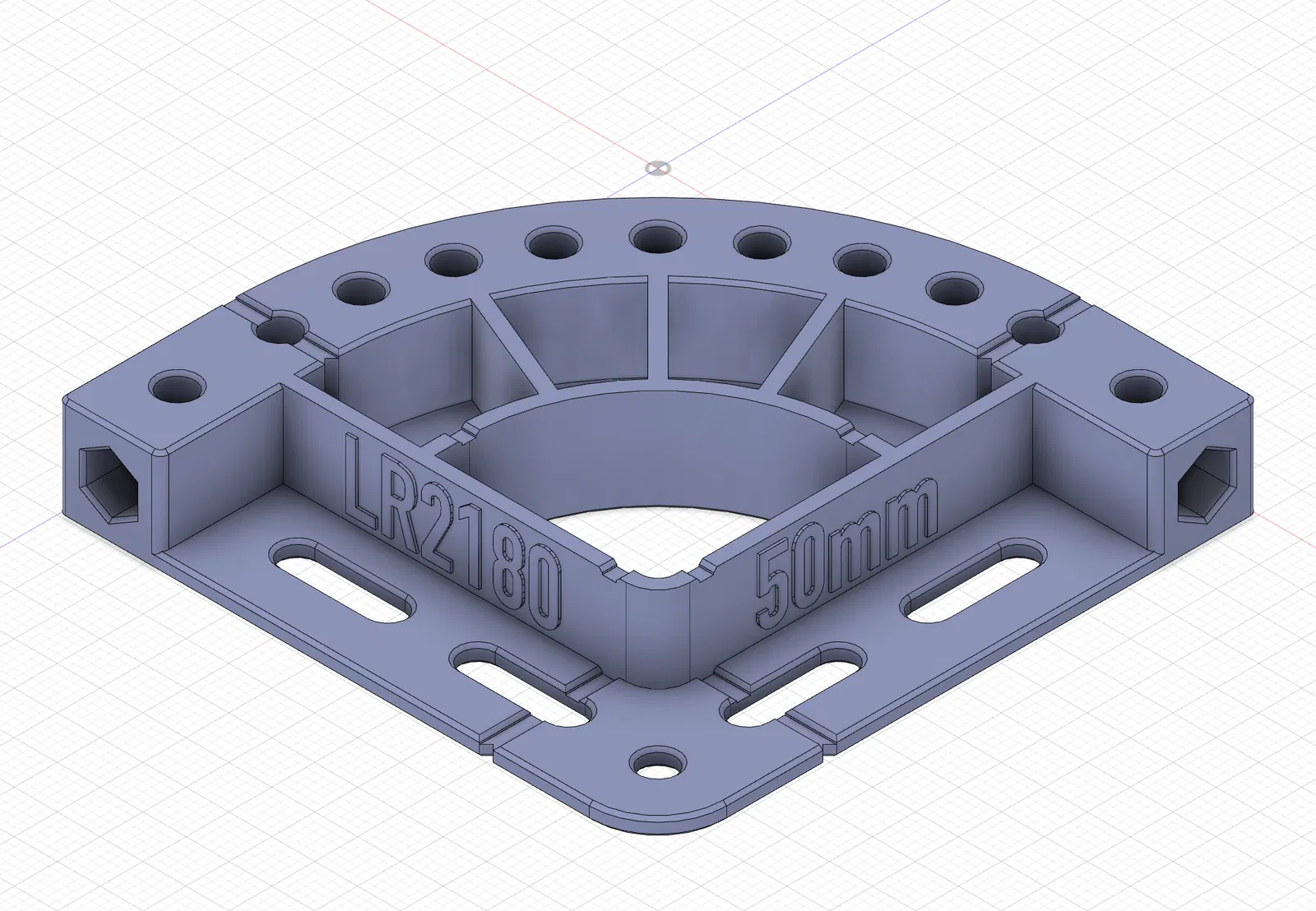

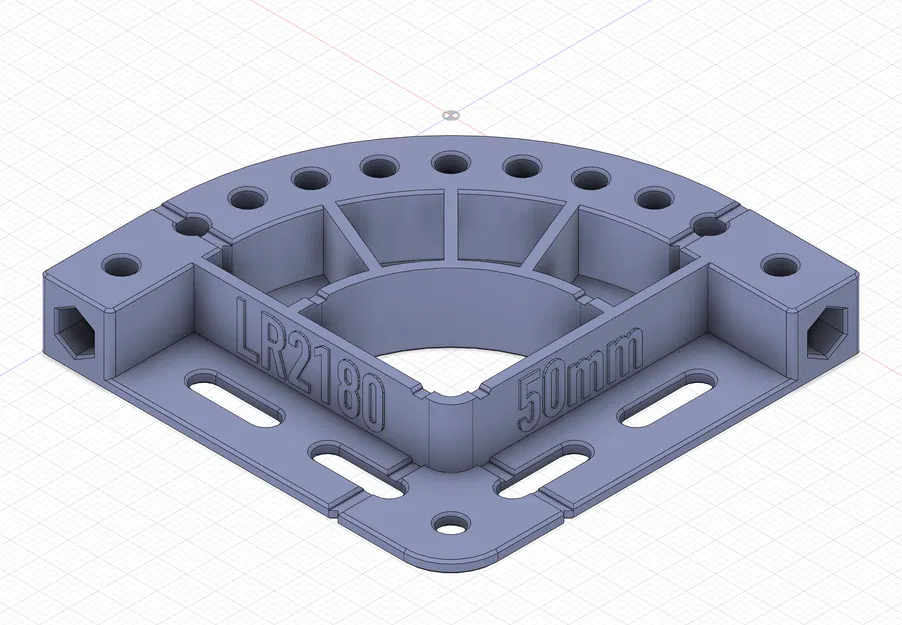

Mình thiết kế toàn bộ template từ đầu, nhắm thẳng tới việc in bằng máy in 3D. Thiết kế được tối ưu để tận dụng các điểm mạnh của phương pháp sản xuất này.

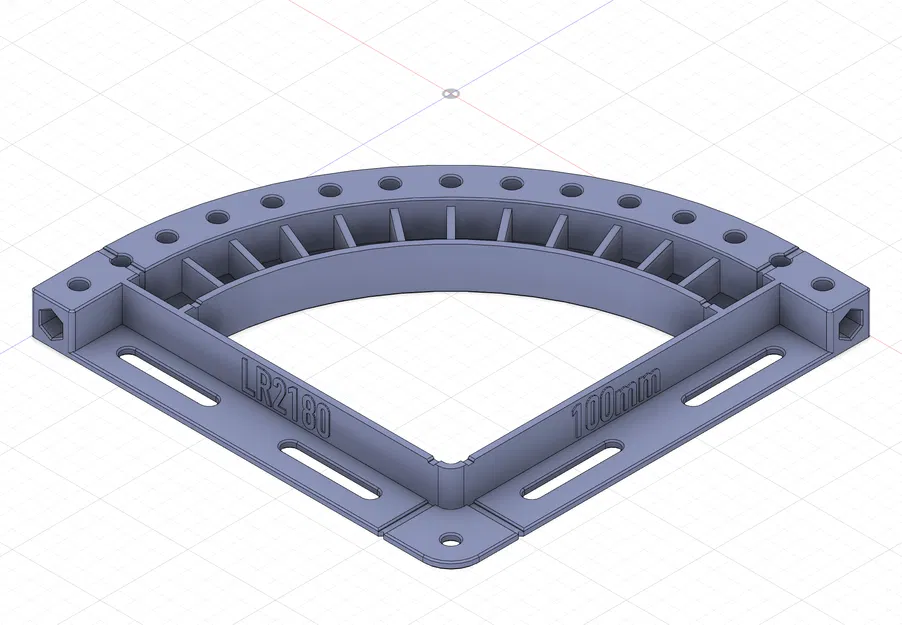

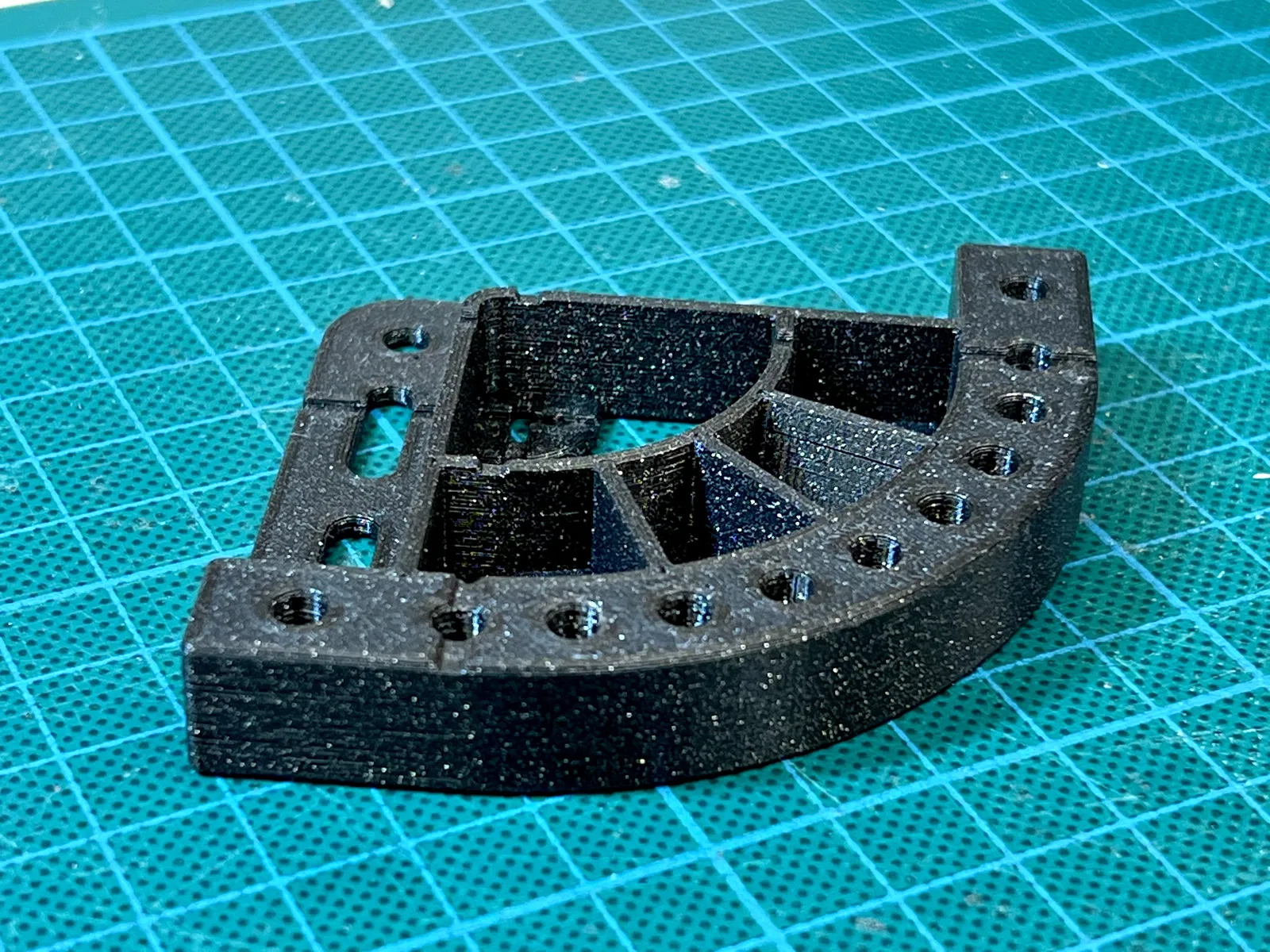

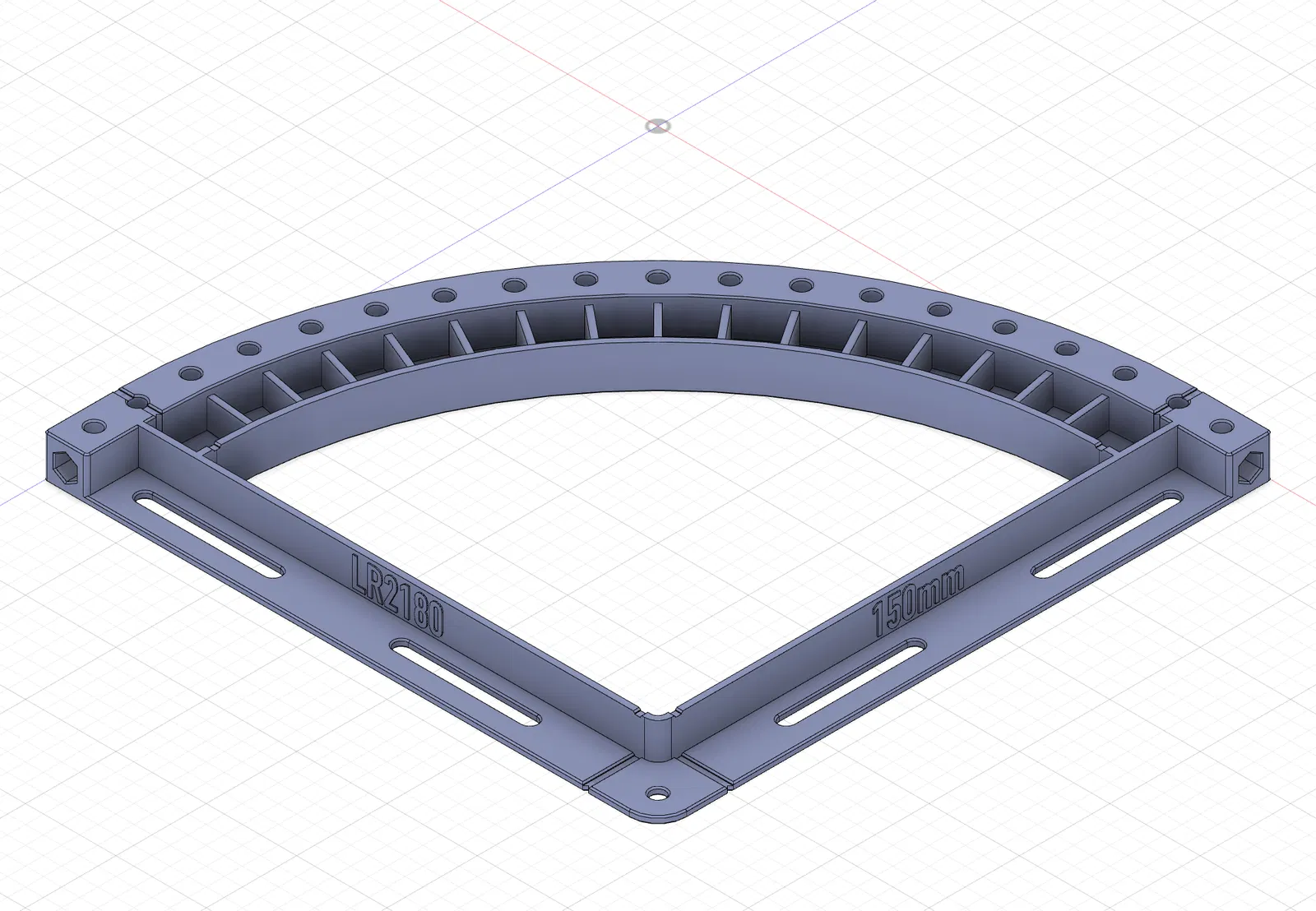

Các template có chiều cao 12mm (hoặc 0.5"), để mũi flush-trim bit có đủ bề mặt tì. Các gân tăng cứng (ribs) được bố trí hợp lý giúp template đủ ổn định để cắt chính xác.

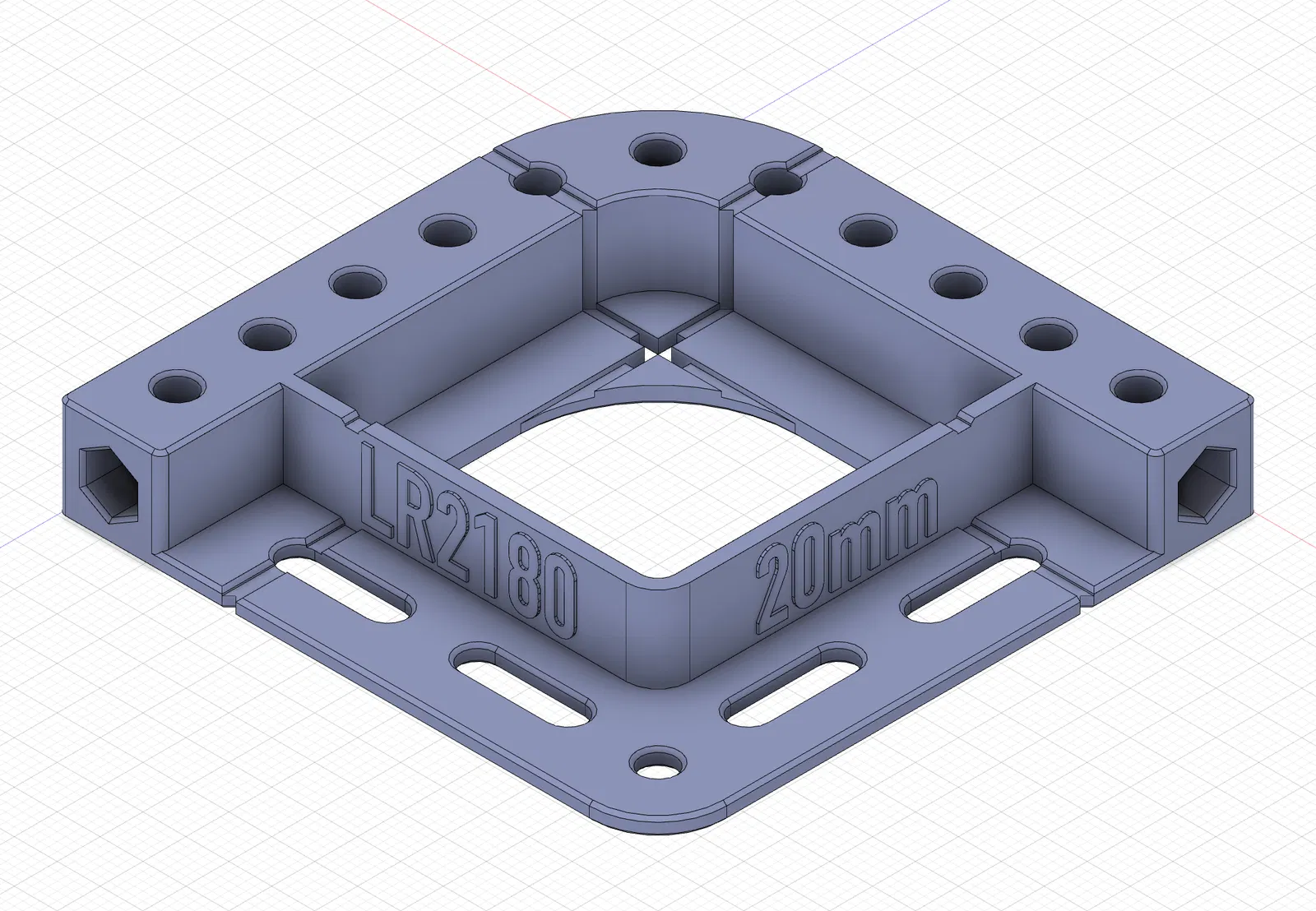

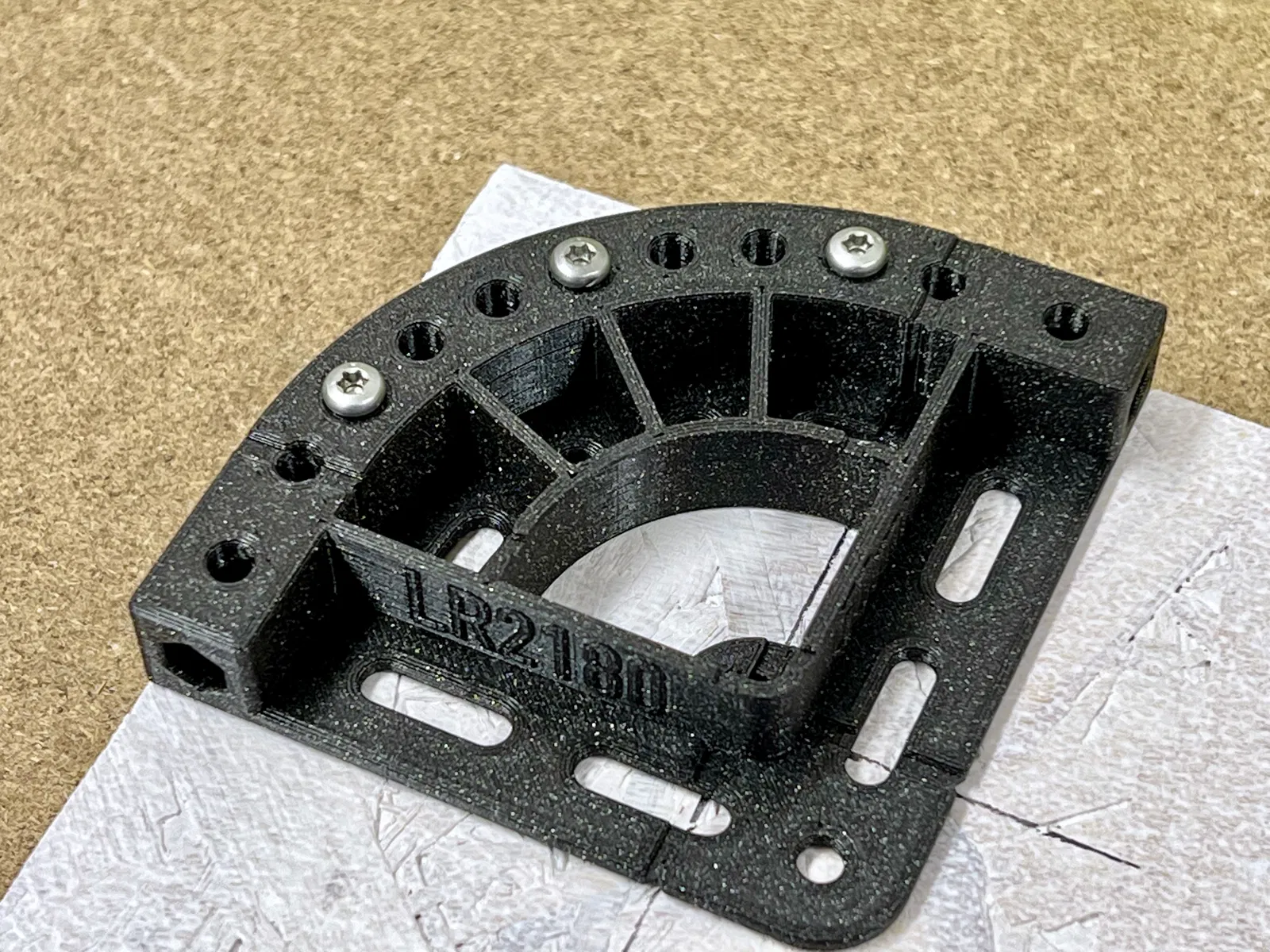

Có rất nhiều khe và lỗ để cố định template lên phôi gỗ bằng vít gỗ. Tất cả lỗ và khe đều có đường kính 4mm, thiết kế để dùng với vít 3mm hoặc 3.5mm đầu bằng (flat head).

Nếu bạn dùng các khe (slots) thì sẽ có nhiều khoảng để canh chỉnh, giúp đặt template sát mép phôi. Các lỗ nằm ngay tại cung bo (radius) sẽ cho độ ổn định tốt nhất.

Lỗ lục giác ở cạnh bên của cung bo có đường kính trong 6mm, dùng cho các phần nối dài (extensions) có thể canh thẳng bằng một chốt (dowel) hoặc bu-lông đúng đường kính đó.

Có các “guide” để gắn vào các lỗ extension này (xem “The Snap-in Guide Attachments”) nhằm canh template đúng vị trí ở góc phôi mà không cần bắt vít.

Dấu tâm (The Centre Mark)

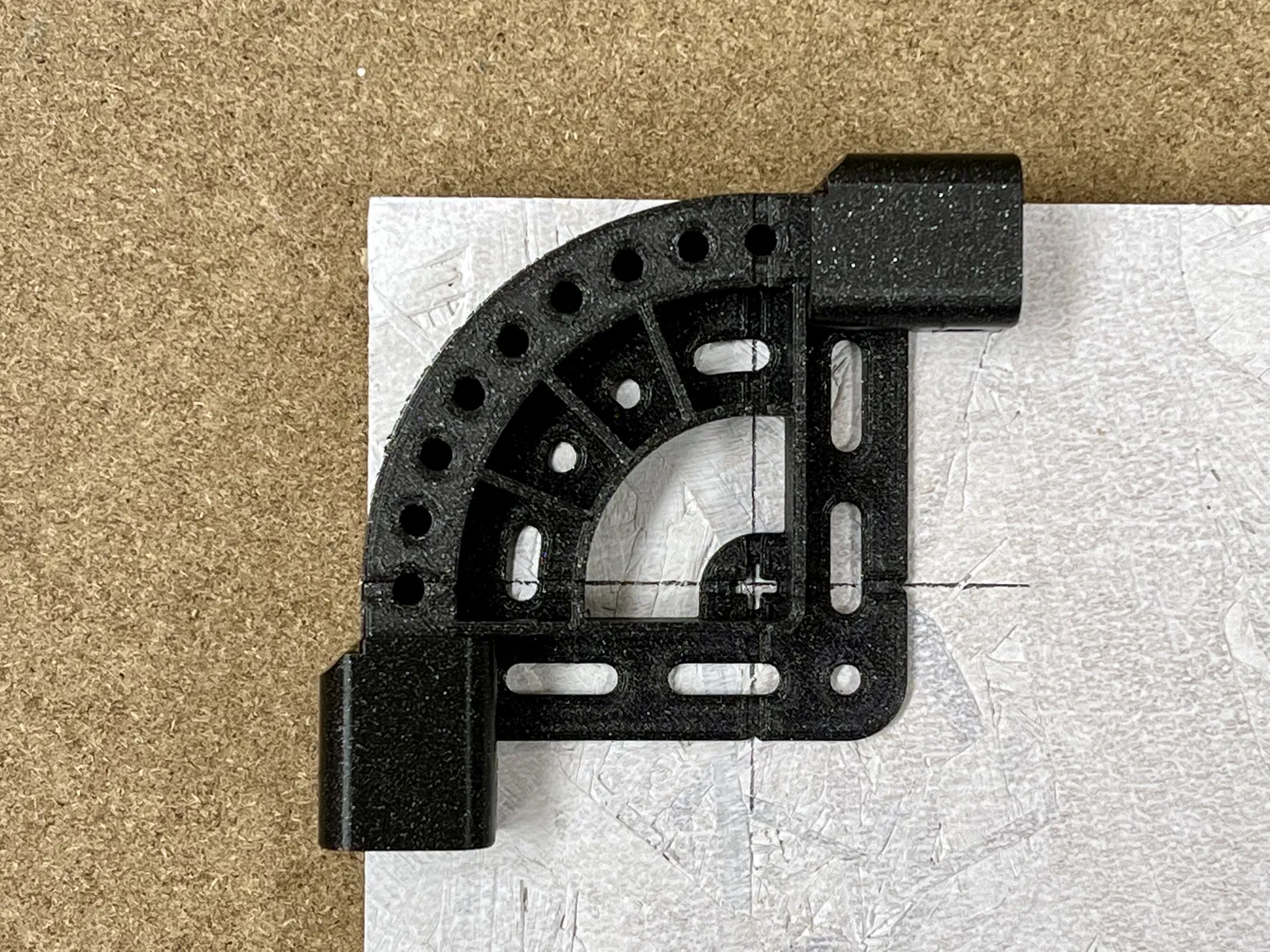

Phần lớn các template cỡ lớn có dấu tâm dạng dấu cộng, và có các vạch kéo tới hai đầu mút của cung bo.

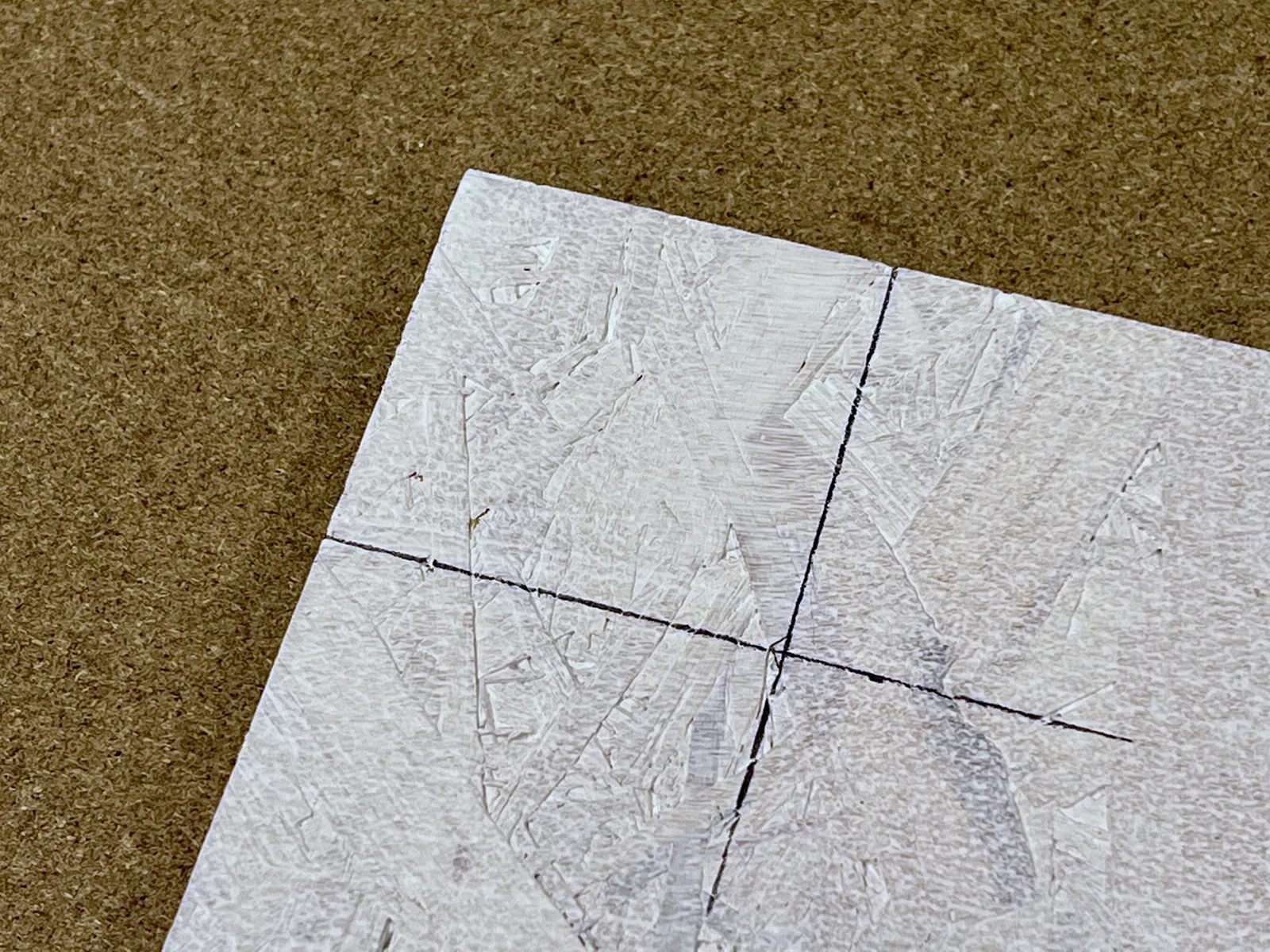

Nếu bạn kẻ hai đường thẳng giao nhau tại tâm của bán kính góc, bạn có thể dễ dàng dùng các vạch này để kiểm tra đúng kích thước và vị trí đặt template.

Kích thước và dải size

Có đủ loại kích thước bo góc theo hệ metric. Bạn sẽ thấy toàn bộ số đo có sẵn trong bản vẽ sau:

Mình cũng làm thêm một bộ template khác cho những bạn dùng hệ inch (imperial). Không chỉ bán kính góc tính theo inch, mà hầu hết các kích thước cũng được chỉnh theo hệ này. Chỉ riêng các lỗ bắt vít và lỗ extension vẫn dùng đường kính chuẩn 4mm và 6mm.

Toàn bộ size theo hệ inch có trong sơ đồ kế tiếp:

Cách in các template

Nếu bạn dùng máy in Prusa, có sẵn project mẫu cho PrusaSlicer ("LR2180-50 Print.3mf").

• In template bằng PLA (hoặc PETG).
• Chọn chiều cao lớp 0.2mm.
• Dùng thiết lập quality.
• In với 3 perimeters để cứng cáp hơn (đặc biệt nếu dùng PETG).
• Mặt phẳng của mẫu đặt xuống mặt bàn in.
• Không được scale model!

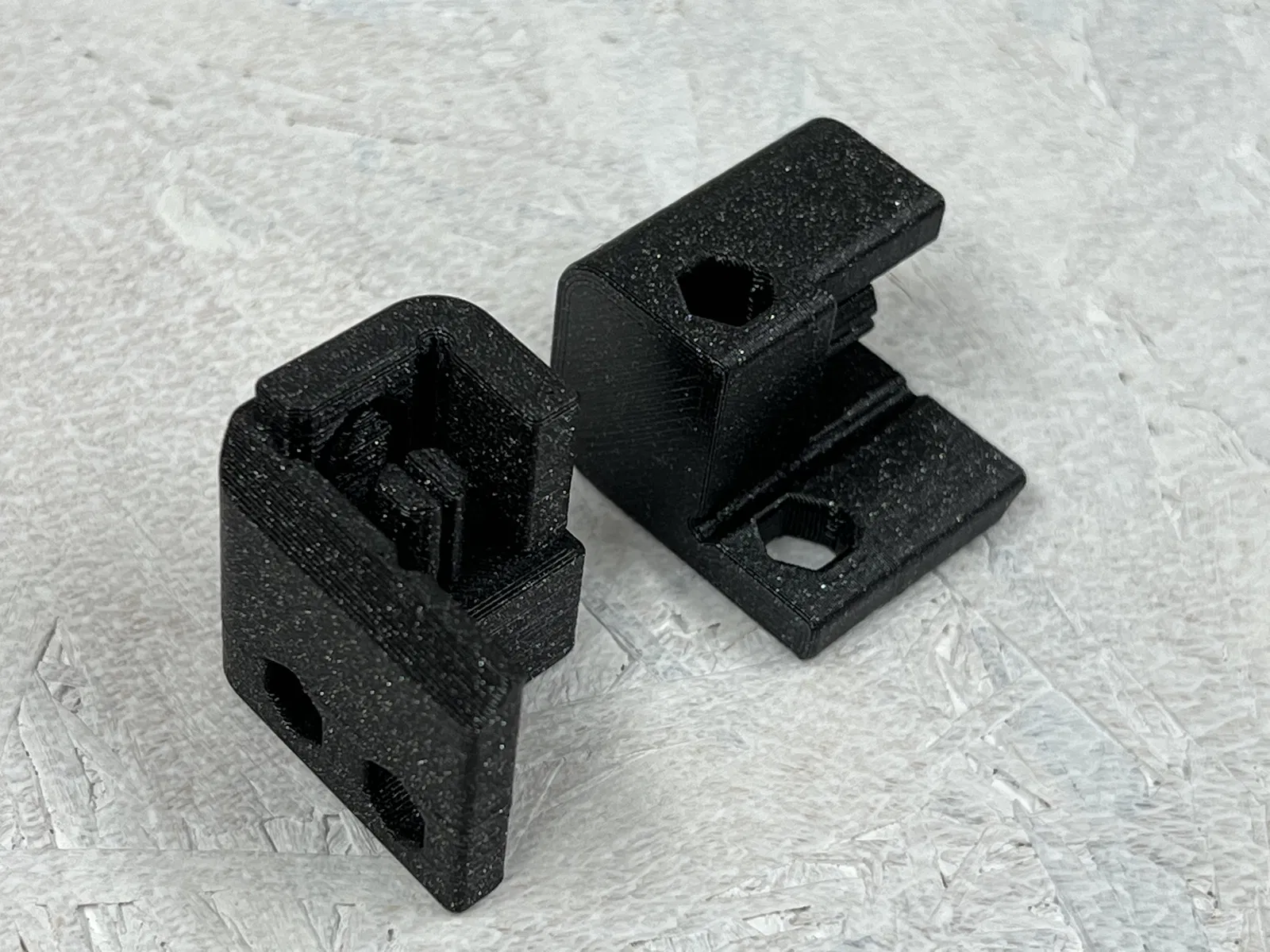

Bộ gá định vị dạng snap-in (The Snap-in Guide Attachments)

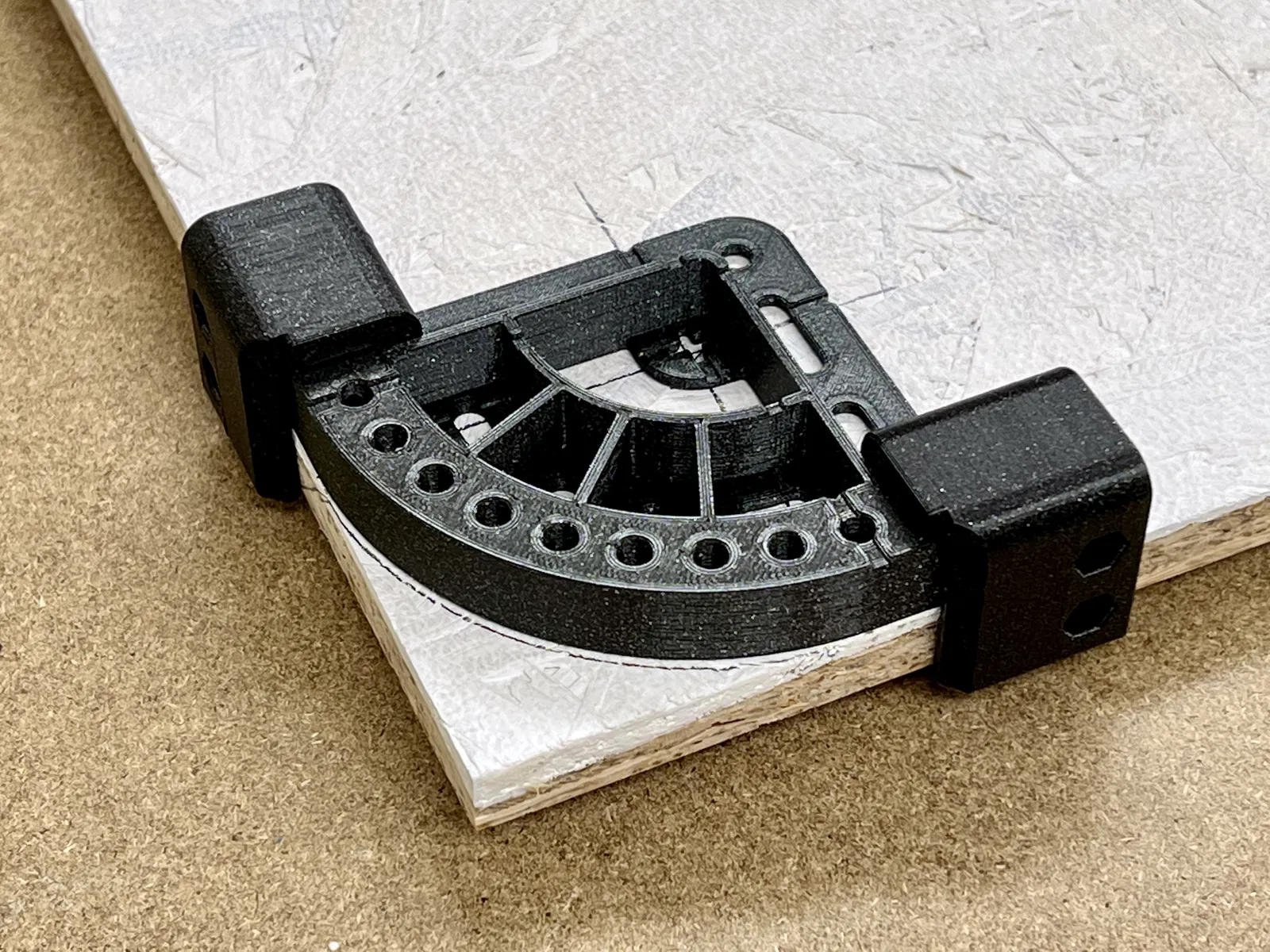

Bạn có thể cố định template lên phôi bằng kẹp (clamps) hoặc bắt vít, hoặc in hai cái guide để gắn vào template.

Cơ chế snap-in giúp bạn gắn/tháo các guide này rất nhanh trên mọi template. Vì vậy bạn chỉ cần in 2 cái là dùng được cho tất cả kích thước.

Cách in snap-in guides

Snap-in guides có dung sai rất sát (0.05) để khớp chuẩn. Vì vậy bạn cần in chính xác nhất có thể. Nếu bạn dùng máy Prusa, có project mẫu cho PrusaSlicer ("LR2180-ST-M Print.3mf").

• In template bằng PLA (hoặc PETG).
• Chọn chiều cao lớp 0.2mm.
• Dùng thiết lập quality.
• In với 3 perimeters để cứng cáp hơn (đặc biệt nếu dùng PETG).
• Mặt phẳng của mẫu đặt xuống mặt bàn in.
• Đảm bảo không có seam trên các bề mặt phẳng phía trong của chi tiết!
• Không được scale model!

Bạn có thể xem thêm chi tiết về thiết kế của mình tại trang này.

Nếu bạn thích các mẫu này, vui lòng đánh giá và để lại bình luận bên dưới.
