Qidi Plus 4 – Bộ gá SSR & Fan Mount cho Tall Heatsink V1.0

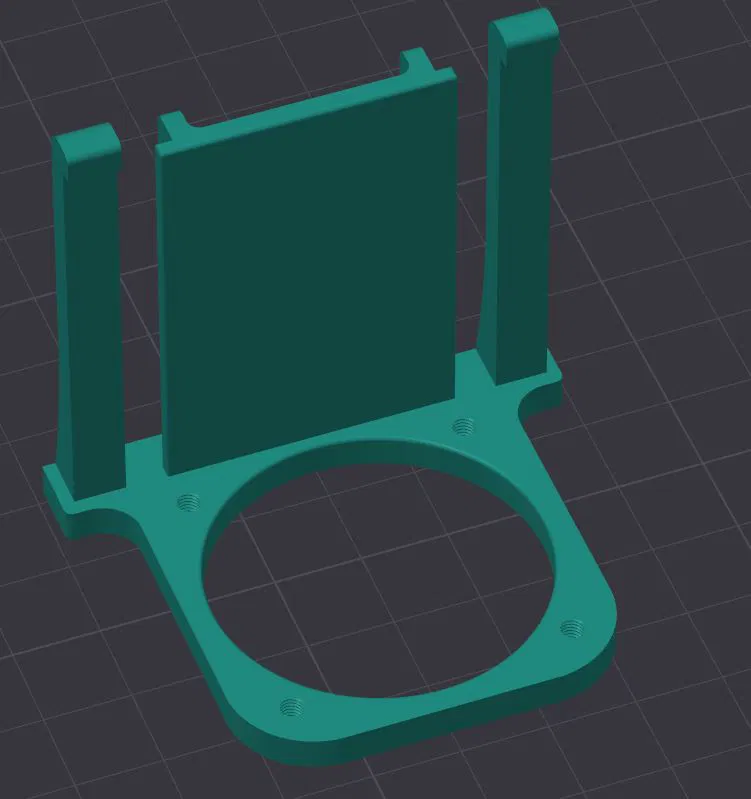

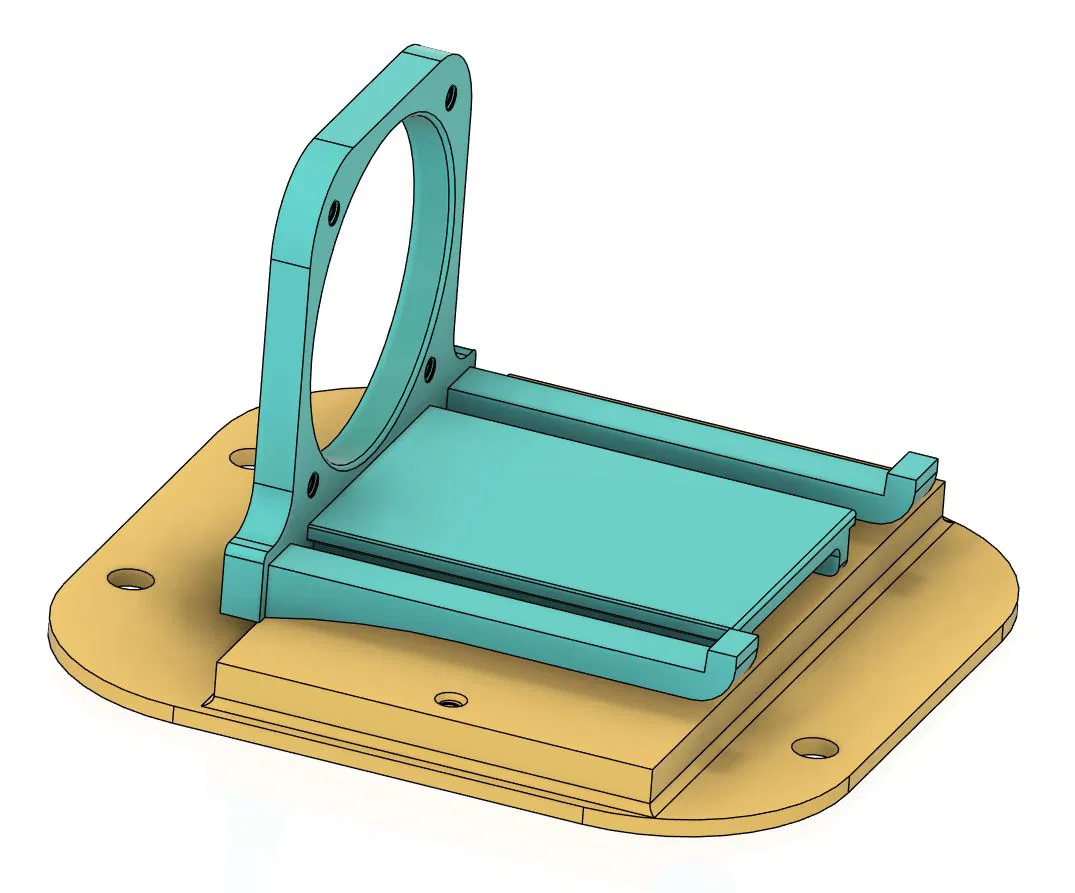

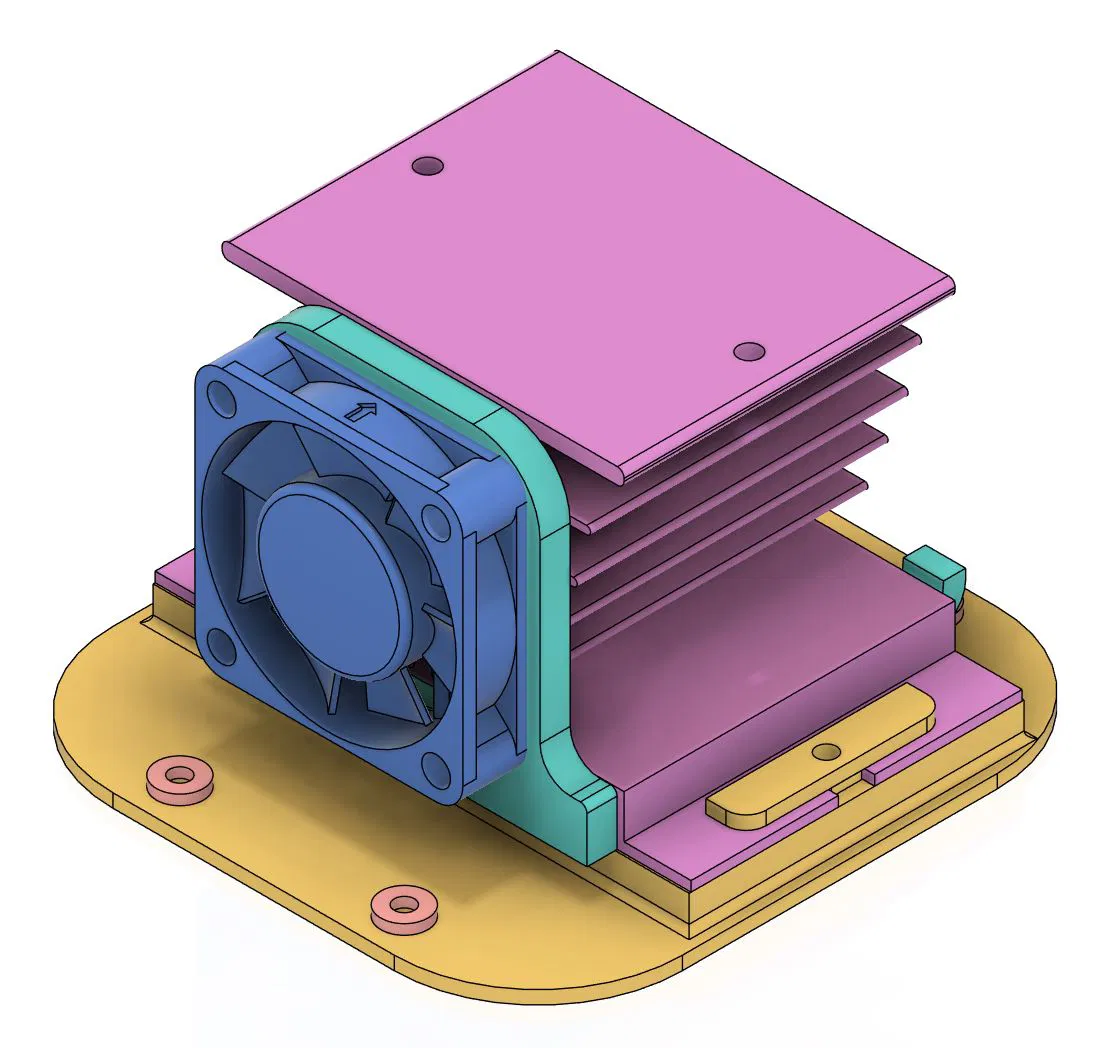

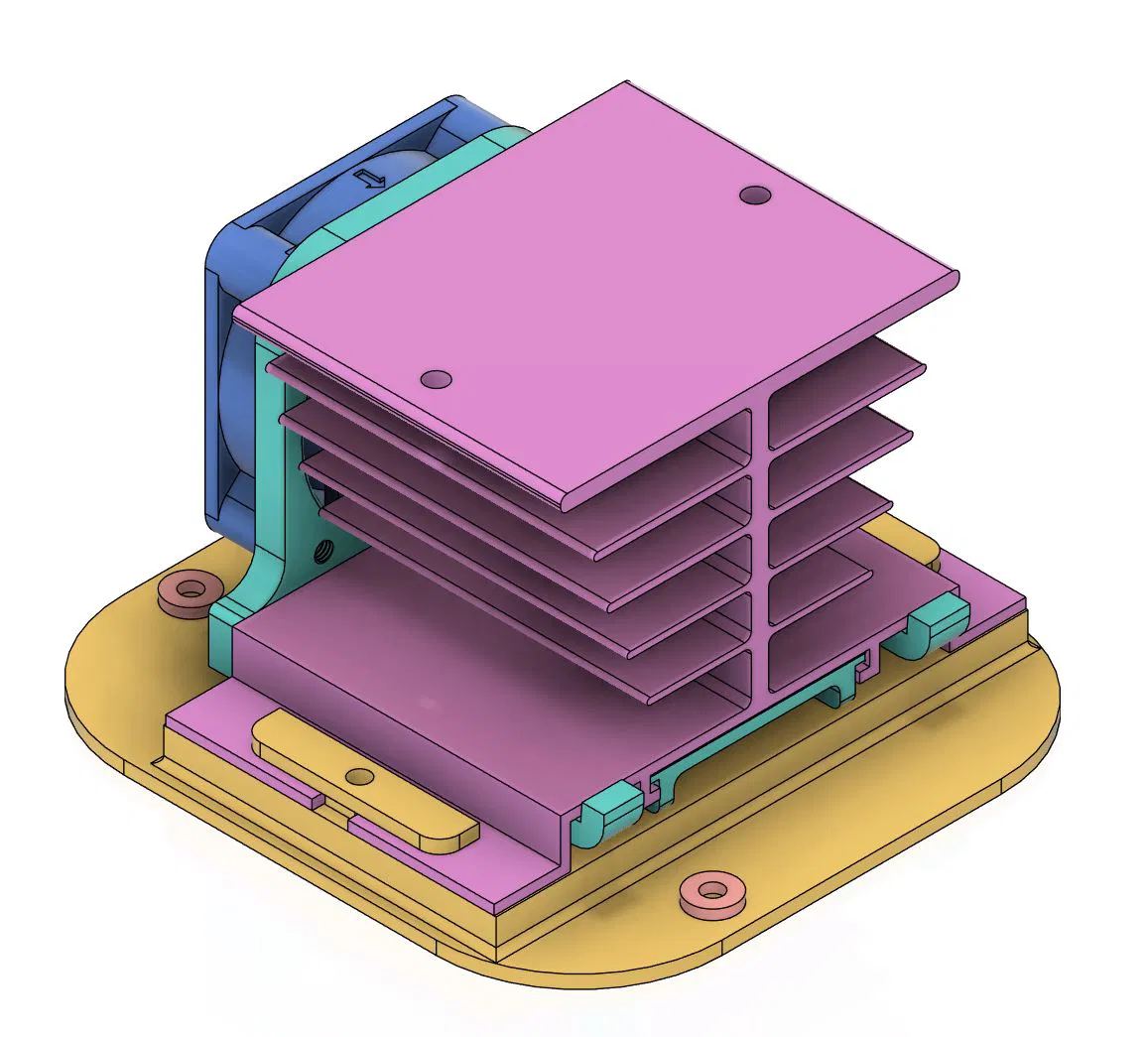

Đây là giải pháp gá lắp cho một module SSR aftermarket kèm tản nhiệt (heatsink) dạng cao dành cho Qidi Plus4. Bộ gá này lắp đúng vị trí của SSR PCB zin (factory) bằng 3 lỗ bắt vít sẵn có. Bạn cũng có tuỳ chọn gắn thêm quạt làm mát 40x40x10 lên heatsink để tăng khả năng tản nhiệt. Phần gá quạt là kiểu toolless (không cần dụng cụ) và sẽ “snap” (bấm ngàm) trực tiếp vào heatsink. Tấm gá chính có thể tháo/lắp dù phần gá quạt đang gắn hay đã tháo ra đều được.

Phần gá quạt vào heatsink sẽ có một chút độ rơ (play) do cần chừa dung sai để phù hợp với các biến thể nhỏ giữa các heatsink khác nhau.

Phần cứng (hardware) cần dùng để lắp:

Tấm gá có thể lắp bằng vít và long đền (washers) zin của máy. Mình có kèm một file long đền M3 in được nếu bạn muốn dùng. Bạn có thể chỉnh độ dày/chiều cao long đền này trong slicer tuỳ nhu cầu.

Quạt nên được bắt vào gá quạt bằng tối thiểu 2 con vít M3 x 13 dạng cap screws. Nếu cần thì có thể dùng vít dài hơn.

Heatsink nên được bắt vào tấm gá bằng 2 con vít M3 x 13 kèm washers phù hợp. Mình cũng có cung cấp thêm một file để bạn in phần tie-downs (đai/miếng giữ) nếu bạn muốn dùng.

Khuyến nghị vật liệu in:

Bạn gần như có thể dùng các vật liệu tiêu chuẩn, nhưng mình khuyên dùng PETG cho phần gá quạt vì độ đàn hồi sẽ có lợi cho các ngón gài (mounting fingers) khi tháo/lắp nhiều lần. Mình cũng đang dùng ABS cho tấm gá và các heatsink tie-downs vì độ cứng và đặc tính chịu nhiệt.

Ghi chú thay đổi: Giờ mình đã xác nhận là mẫu này fit với máy của mình rất chuẩn. Trước đó mình chưa có dịp tự kiểm tra độ vừa.

Đây là lần upload đầu tiên của mình, mong nhận được góp ý mang tính xây dựng.

ETA: Mình vừa thêm một phiên bản tấm gá với lỗ nhỏ hơn, để khi lắp thay cho SSR PCB zin của Qidi Plus 4 có thể không cần dùng washers.

3DPrintSOS đã làm một bài install dùng bộ gá này. Bạn có thể xem ở link bên dưới. Cảm ơn anh ấy đã thử giúp.

https://www.youtube.com/watch?v=kYKGGycYN2w

https://github.com/qidi-community/Plus4-Wiki/tree/main/content/heater-ssr-upgrade
