Móc Treo Cong Thanh Lịch Cho Quần Áo & Túi Xách

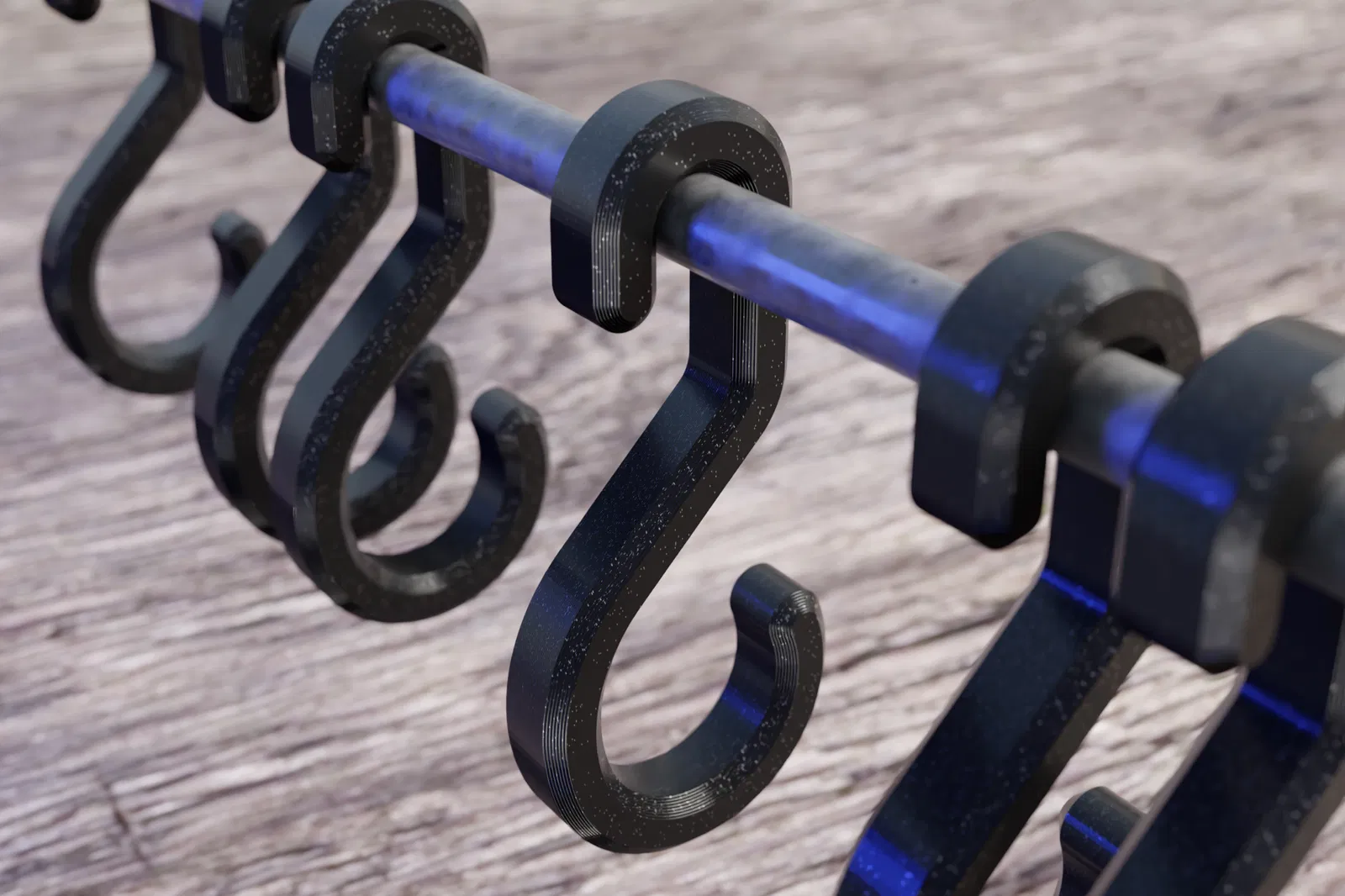

Đây là thiết kế của mình về một chiếc móc cong mềm kiểu “elegantly swung” để treo quần áo hoặc túi lên thanh treo đồ (clothes rail). Mình làm nó theo dáng cổ điển nhưng vẫn giữ profile đơn giản, thực dụng và dễ dùng.

Cách in cái móc

In móc theo kiểu nằm nghiêng (print on its side). Với các móc kích thước lớn, khi in bằng PETG hoặc ASA thường dễ bị cong vênh (warp). Trường hợp này nên thêm brim hoặc mouse ears để tránh hai đầu bị đội lên.

Mình đã tạo sẵn một project mẫu LR2261-W12-R25-D15 Print.3mf cho Prusa Slicer với đầy đủ setting cần thiết. Nếu bạn muốn tự thiết lập từ đầu, tham khảo bảng dưới đây:

Kích thước nozzle:

thiết kế cho 0.4mm,
nhưng đa số kích thước nozzle khác vẫn dùng được.

Layer height:

thiết kế cho 0.2mm với nozzle 0.4mm,
nhưng đa số layer height khác vẫn chạy ổn.

Vật liệu filament:

PLA, PETG hoặc ASA

Perimeters:

3 perimeters trở lên

Prusa Slicer Profile:

Khuyến nghị: “0.2mm Quality”

Kích thước

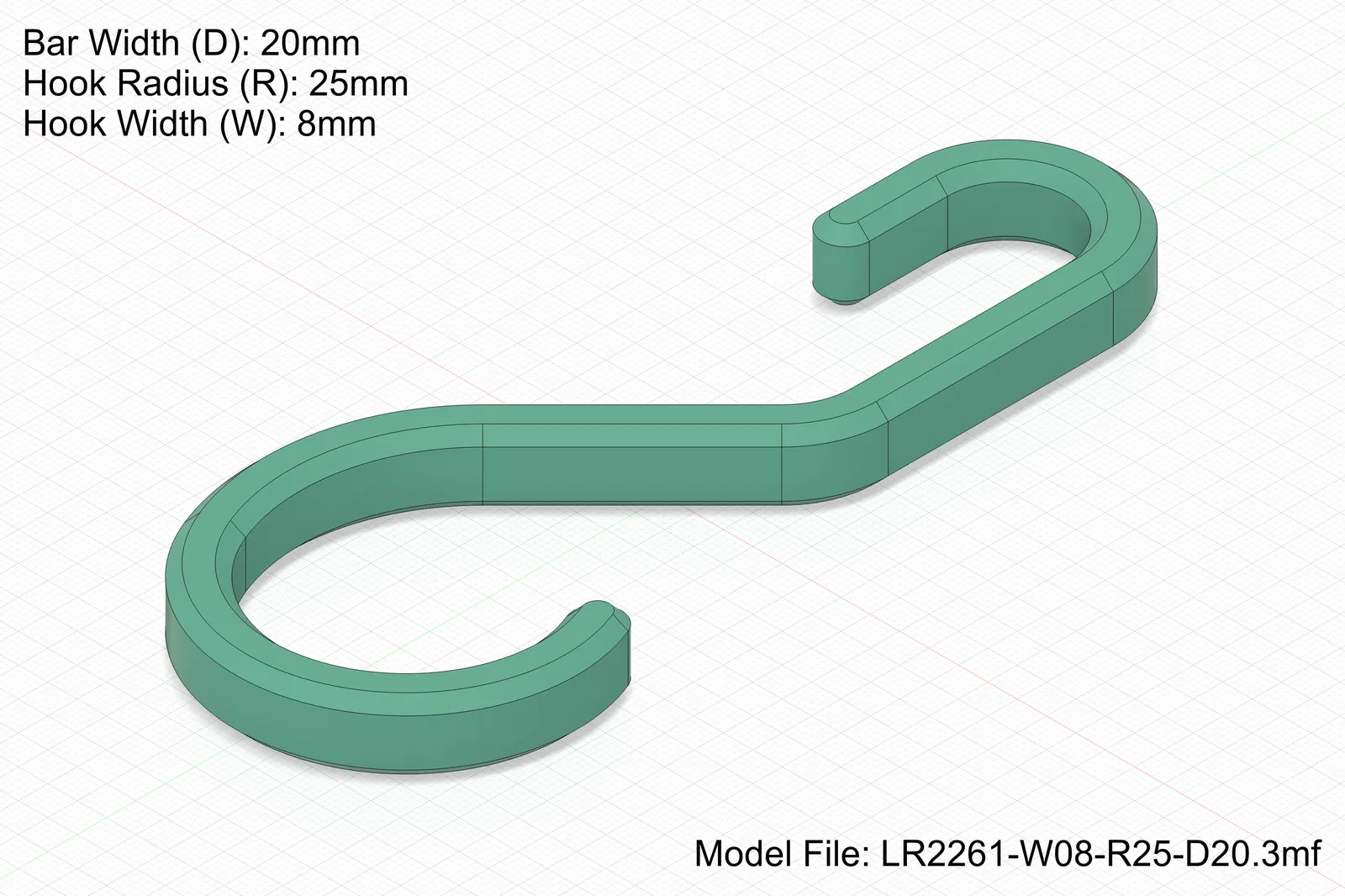

Mã part và tên file theo định dạng:

LR2260-W<hook width>-R<lower radius>-D<rail diameter>.3mf

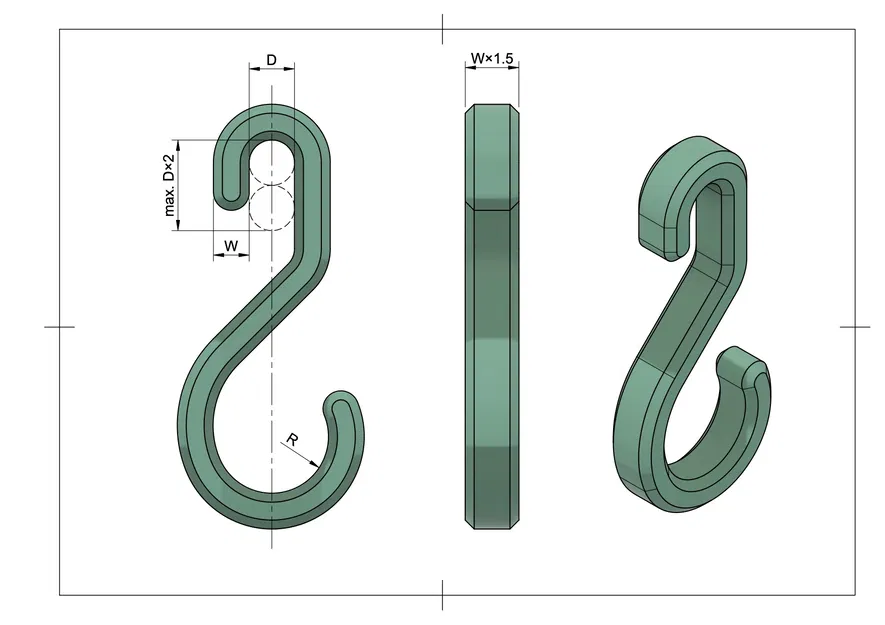

Bề rộng và chiều cao của móc (W)

Kích thước W quy định bề rộng và đồng thời cũng là chiều cao của móc. Con số sau chữ cái trong tên file là kích thước theo mm. Chiều cao phụ thuộc vào bề rộng và được tính bằng cách lấy bề rộng nhân 1.5.

Đường kính thanh treo (D)

Kích thước D là đường kính danh nghĩa của thanh treo (clothes rail). Con số sau chữ cái trong tên file là kích thước theo mm. Móc dùng được với thanh tròn, và cả thanh chữ nhật bo góc. Với loại thanh chữ nhật bo góc, chiều cao tối đa nên bằng 2 lần đường kính. Nếu chiều cao lớn hơn, móc sẽ khó trượt trên thanh.

Lower Radius (R)

Kích thước R là bán kính của đường cong phía dưới của móc. Con số sau chữ cái là bán kính theo mm. Bán kính lớn hơn sẽ tạo khoảng trống rộng hơn và phần dưới của móc cũng lớn hơn.

PDF Catalog

Vì project này có tới 160 file model khác nhau, nên mình có làm thêm một file PDF để bạn xem trực quan toàn bộ model. Cái này đặc biệt hữu ích nếu bạn biết một tham số và muốn tìm một tỉ lệ hình dáng (visual ratio) cụ thể.

Bạn sẽ thấy catalog PDF trong file LR2261 Catalog.pdf.

Về thiết kế

Hai mẫu móc và là kiểu kỹ thuật và tối giản, nên mình muốn làm thêm một dáng cổ điển hơn. Đường cong “elegantly swung” ở phần dưới của móc không phải là một vòng tròn hoàn hảo, để miệng móc mở lớn hơn và dùng tiện hơn.

Profile giống với LR2260, nên tương thích tốt với nhiều kích thước nozzle và layer height. Tỉ lệ giữa mặt phẳng và chamfer nhìn khá đẹp, vừa giúp in dễ hơn, vừa tạo hiệu ứng bắt mắt khi in với filament bóng.

PLA không lý tưởng cho tải nặng

PLA không phải vật liệu lý tưởng. Khi chịu tải lớn, vật liệu sẽ biến dạng chậm nhưng vĩnh viễn theo thời gian. Vì vậy, nếu bạn in các móc này bằng PLA thì chỉ nên dùng cho đồ nhẹ.

Tải trọng tối đa

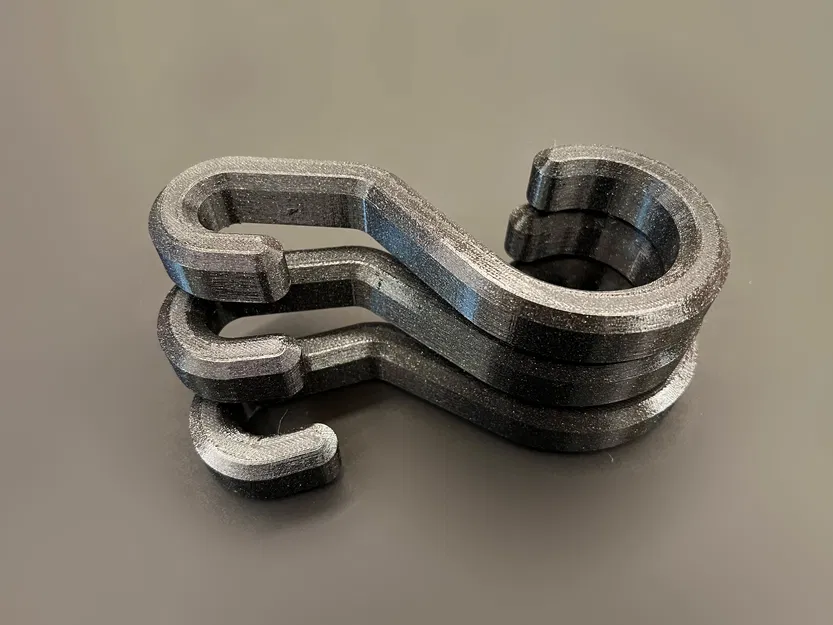

Bản in mẫu “LR2260-W12-R25-D15”, in bằng PETG, có thể treo túi 3kg hoặc hơn một cách dễ dàng. Tải trọng tối đa còn tùy theo bề rộng móc bạn chọn và vật liệu.

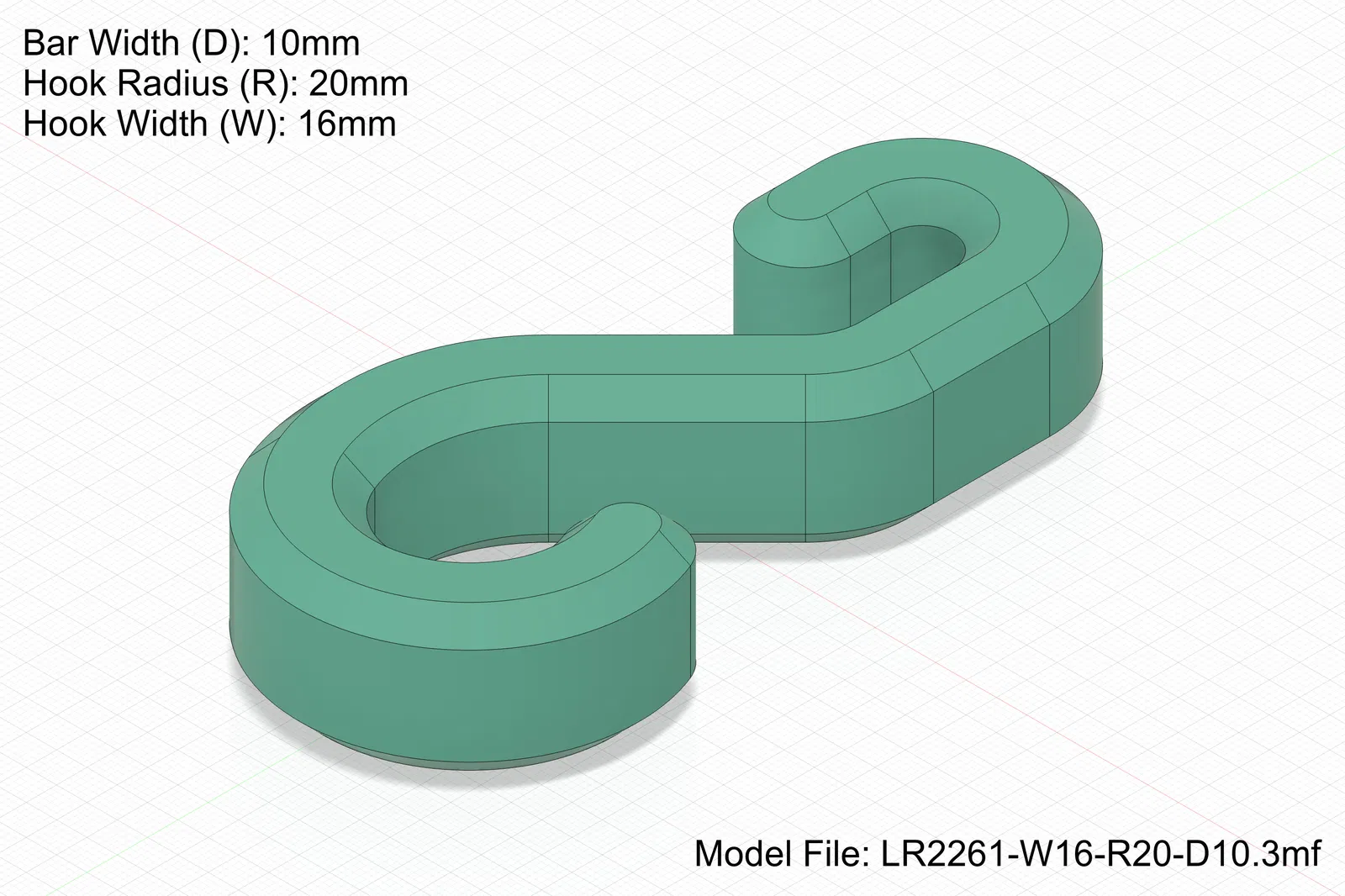

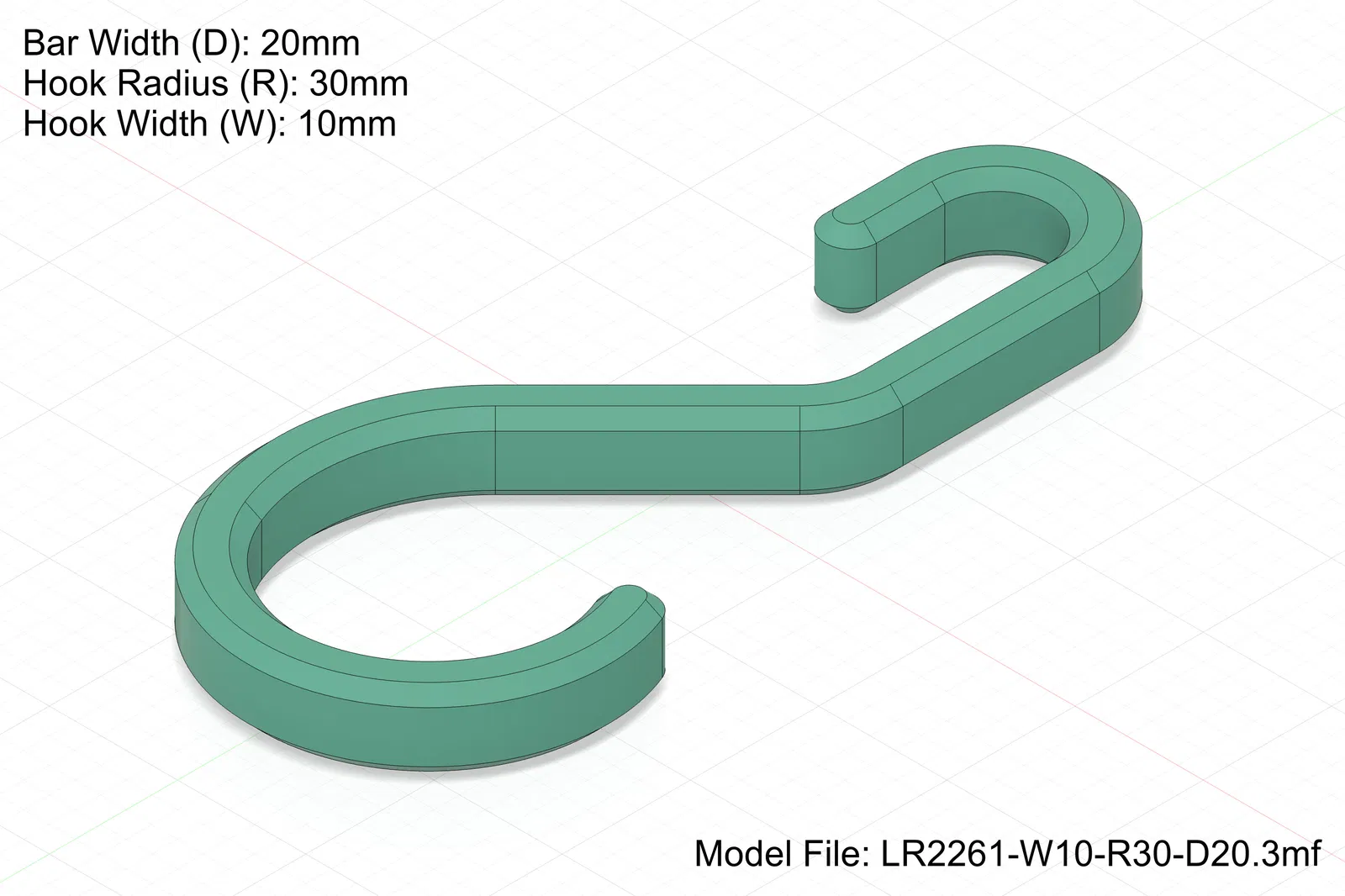

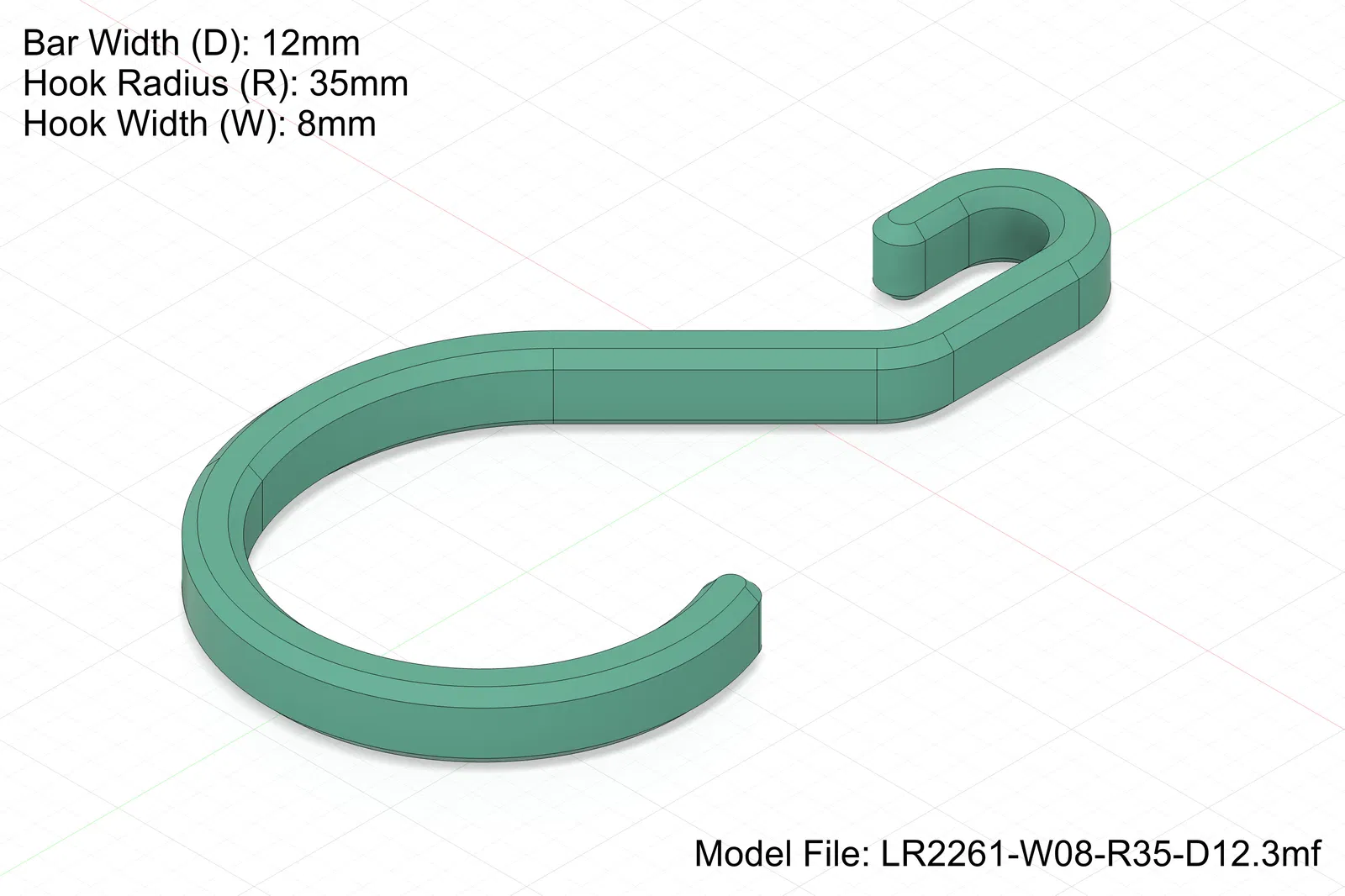

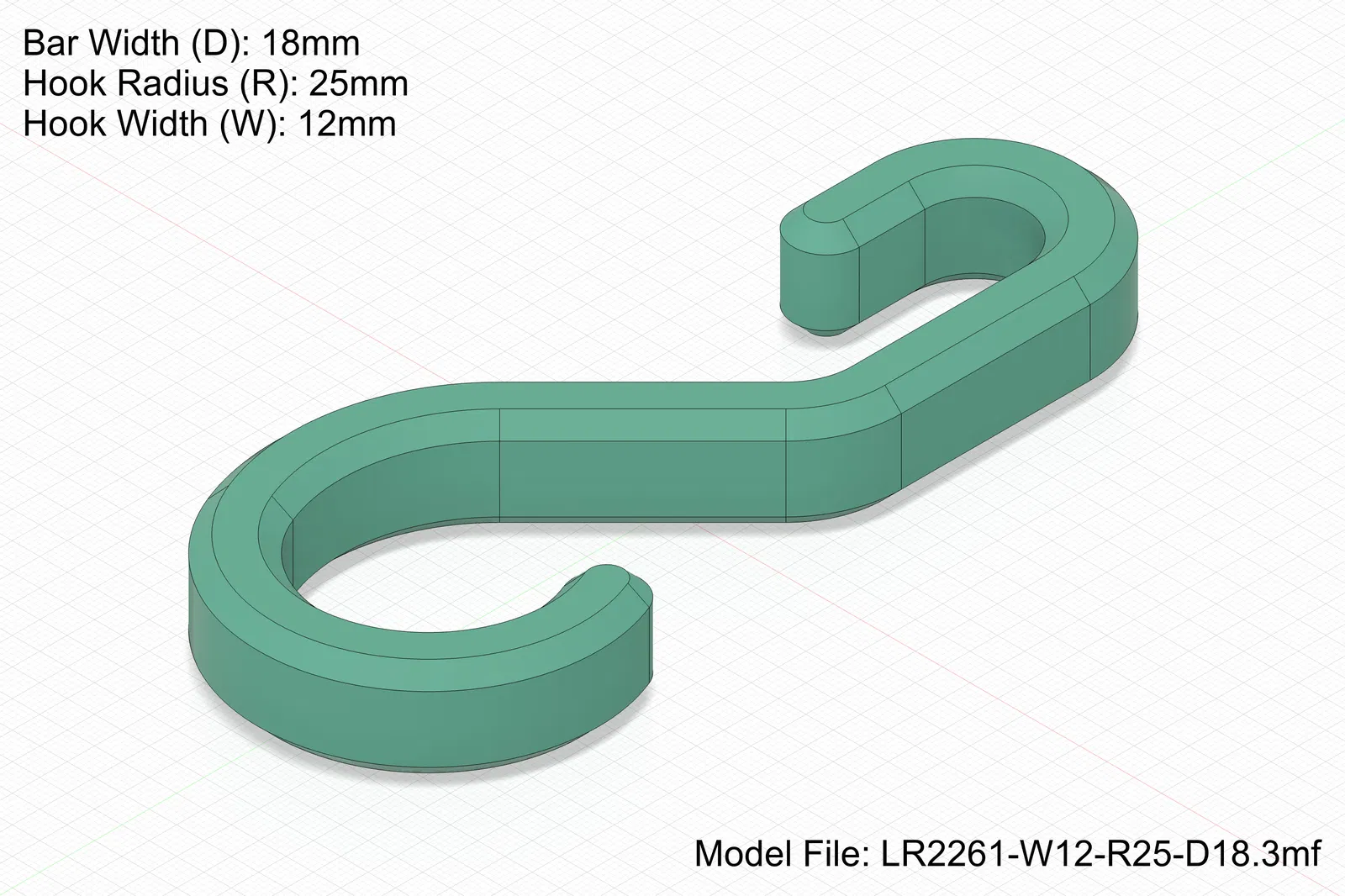

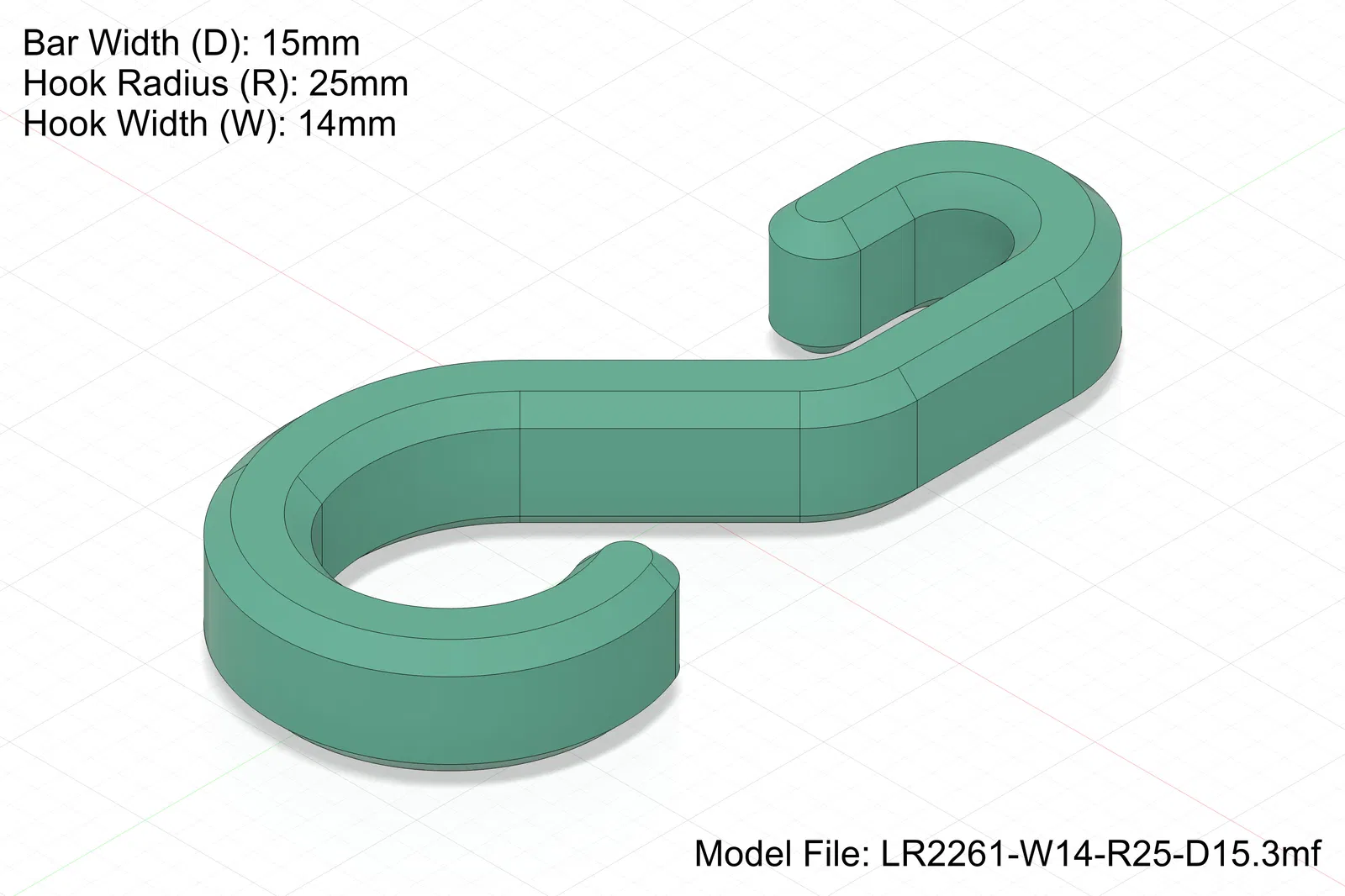

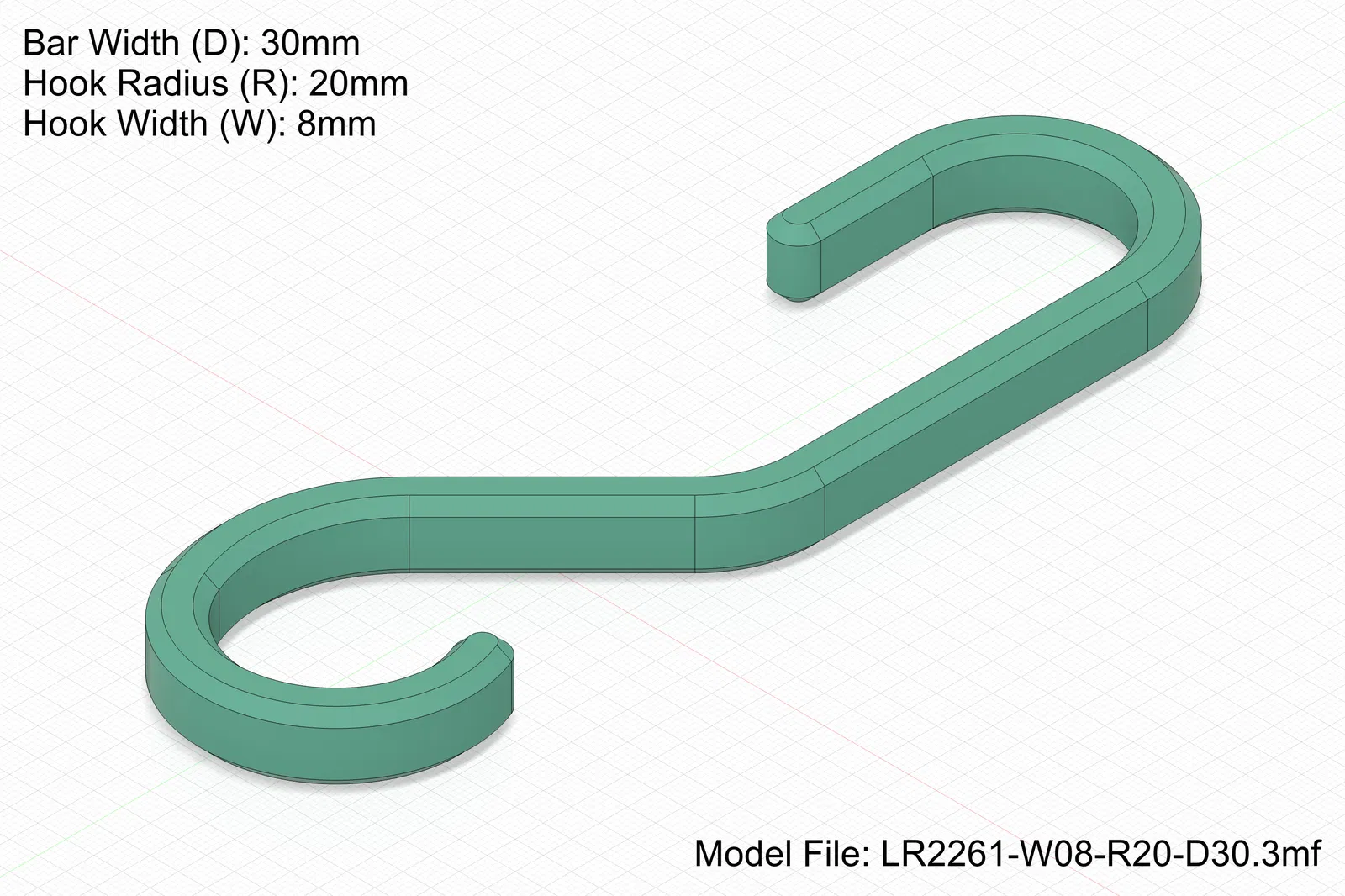

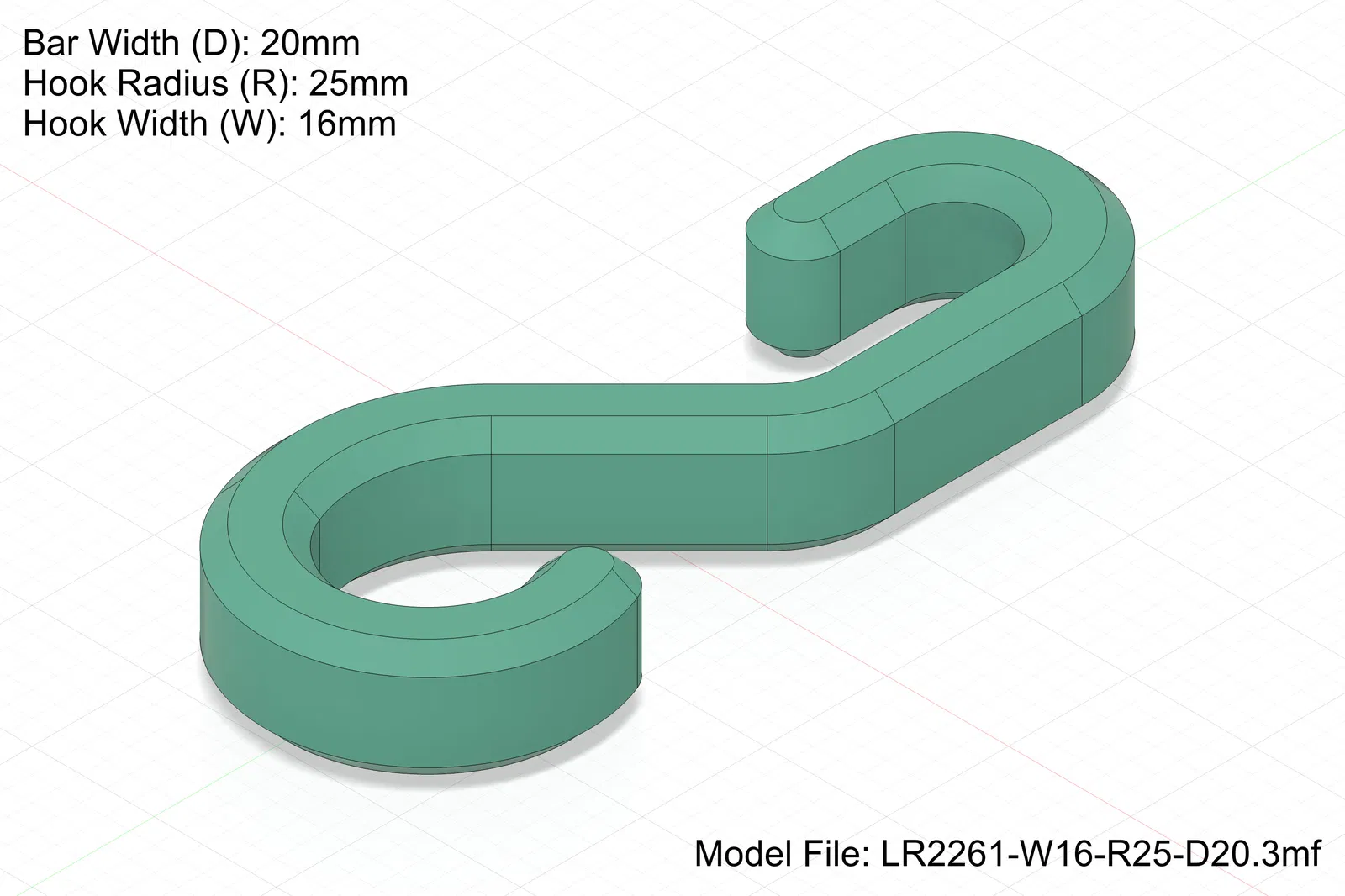

Biến thể thiết kế

Fusion360 Design

Bạn có thể mua file thiết kế Fusion360 với một khoản nhỏ để ủng hộ công sức cho thiết kế này và các dự án sau.

Khám phá thêm từ Meti·kumi

Bạn quan tâm các thiết kế của mình? Xem bộ sưu tập model 3D tại đây:

👉 https://metikumi.com/3d-models/

Kết nối trên mạng xã hội để xem cập nhật mới nhất và các nội dung work-in-progress:

👉 https://metikumi.com

Kết luận

Dáng móc cổ điển này vừa thực dụng vừa dễ in. Bạn có thể dùng để treo túi, dù hoặc khăn choàng lên thanh treo đồ trong tủ. Nếu thấy hữu ích, nhớ đánh giá thiết kế và up vài tấm hình nha.

Chúc bạn in vui vẻ! 😄
