Móc Treo Đẹp, Đơn Giản Cho Quần Áo và Túi

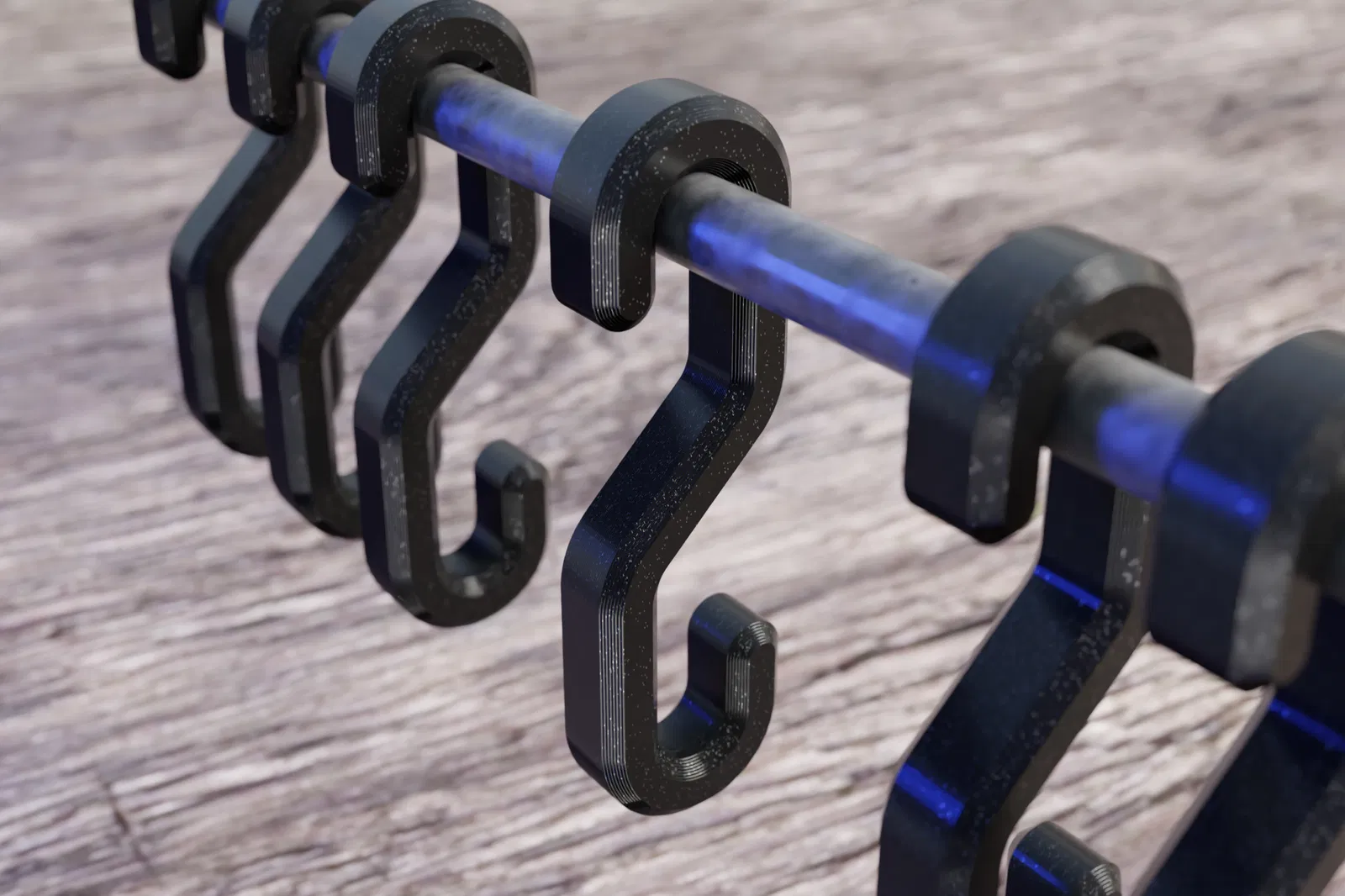

Đây là thiết kế của mình cho một cái móc đơn giản nhưng đẹp để treo quần áo hoặc túi lên thanh treo quần áo. Mình thiết kế để nó gọn gàng, không quá “lộ”, nhưng vẫn tiện dụng.

Update 2022-09-27: Thêm D18 cho nội thất Ikea. Thêm catalog hình ảnh. Thêm nhãn vào các hình ảnh của mẫu.

Cách in cái móc

In cái móc theo hướng nằm nghiêng (in trên cạnh bên). Những móc lớn in bằng PETG hoặc ASA thường có xu hướng bị cong vênh. Trong các trường hợp này, hãy thêm brim hoặc mouse ears để tránh hai đầu bị đội lên.

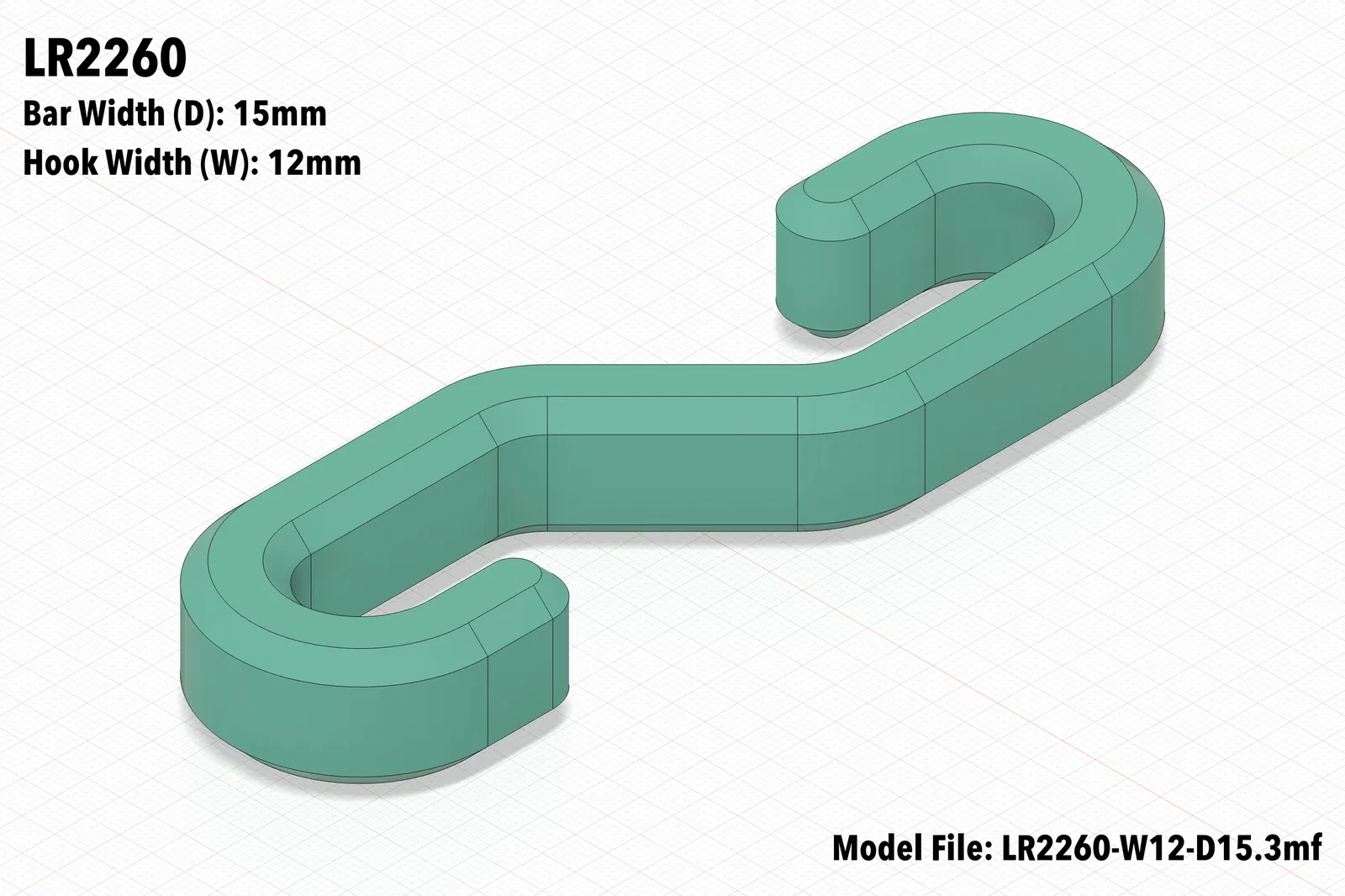

Mình đã tạo sẵn một project mẫu LR2260-W12-D15 Print.3mf cho Prusa Slicer với đầy đủ thiết lập cần thiết. Nếu bạn muốn tự dựng cấu hình từ đầu, tham khảo bảng sau:

Kích thước nozzle:

thiết kế cho 0.4mm,
nhưng nên chạy được với đa số kích thước nozzle.

Layer Height:

thiết kế cho 0.2mm với nozzle 0.4mm,
nhưng nên dùng được với mọi layer height.

Vật liệu filament:

PLA, PETG hoặc ASA

Perimeters:

3 perimeters hoặc nhiều hơn

Prusa Slicer Profile:

Khuyến nghị: “0.2mm Quality”

Kích thước

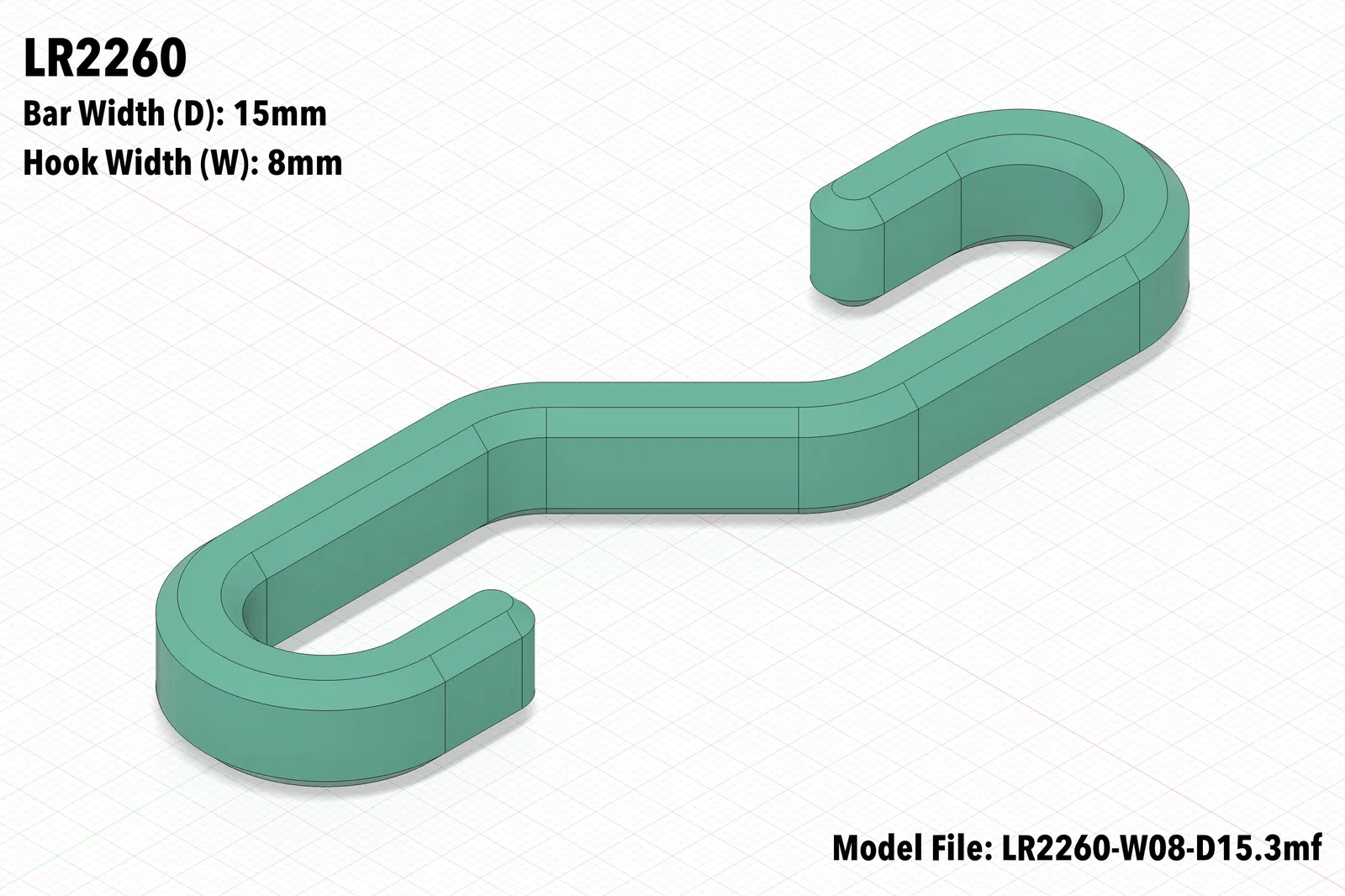

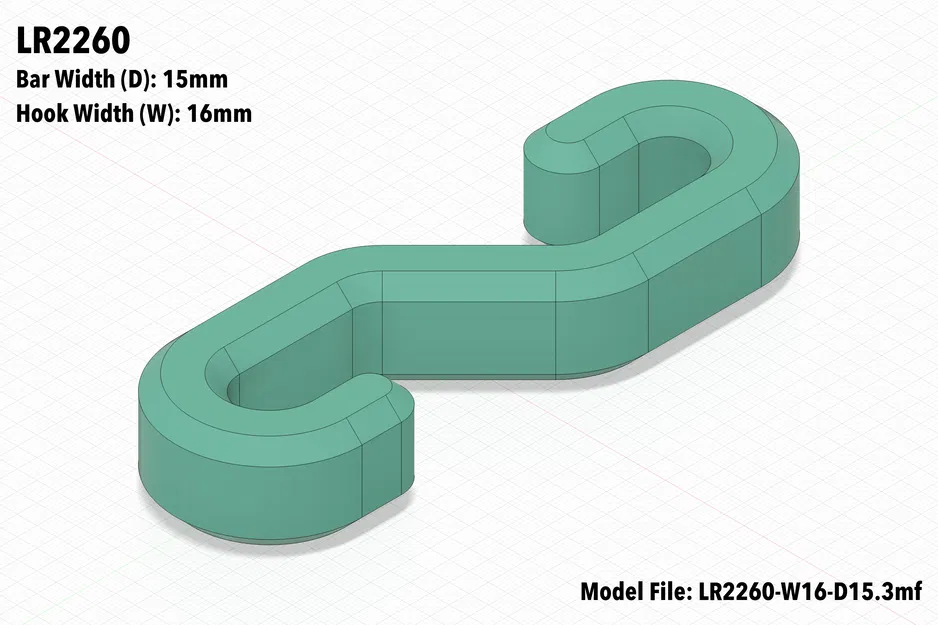

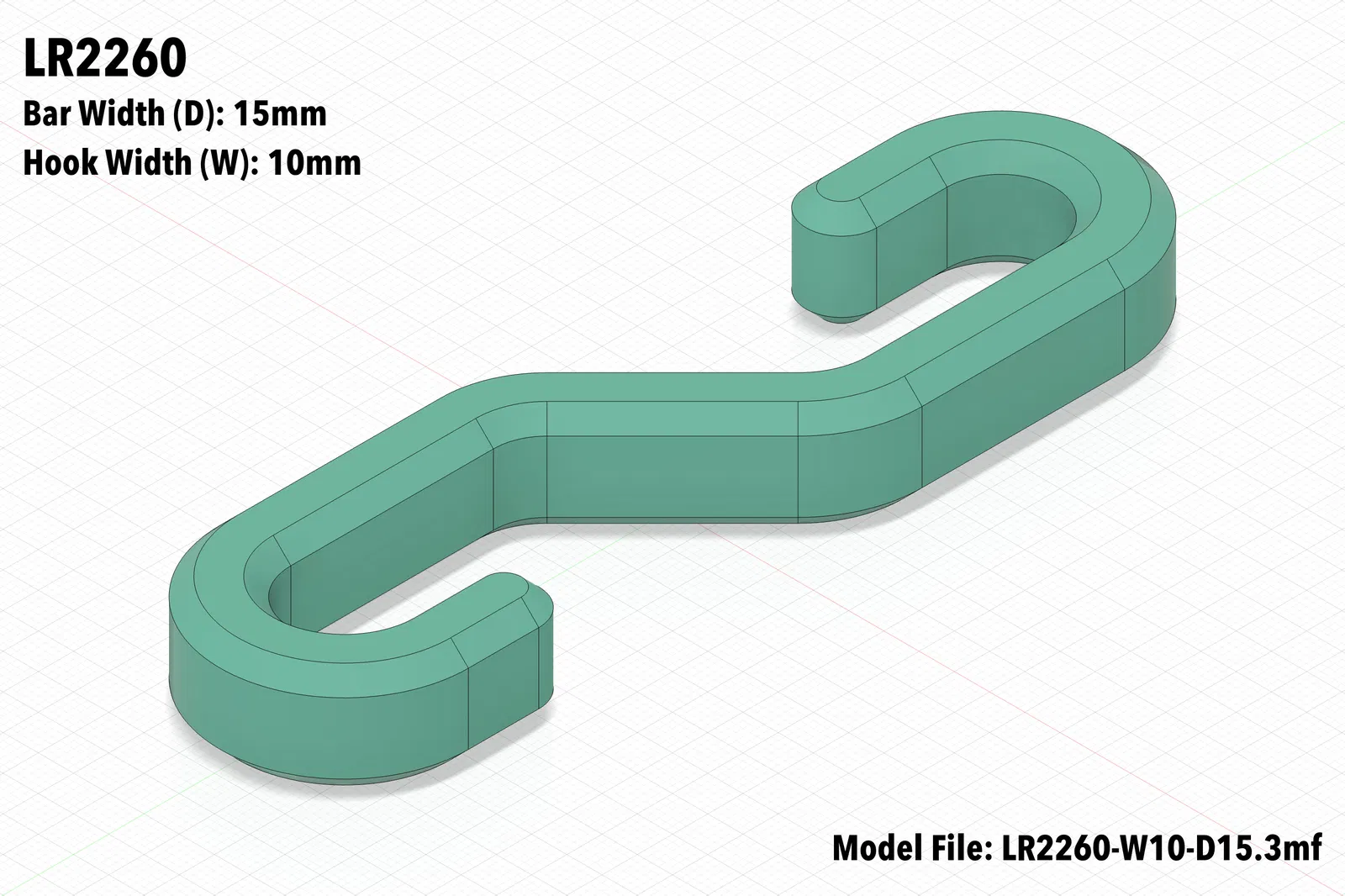

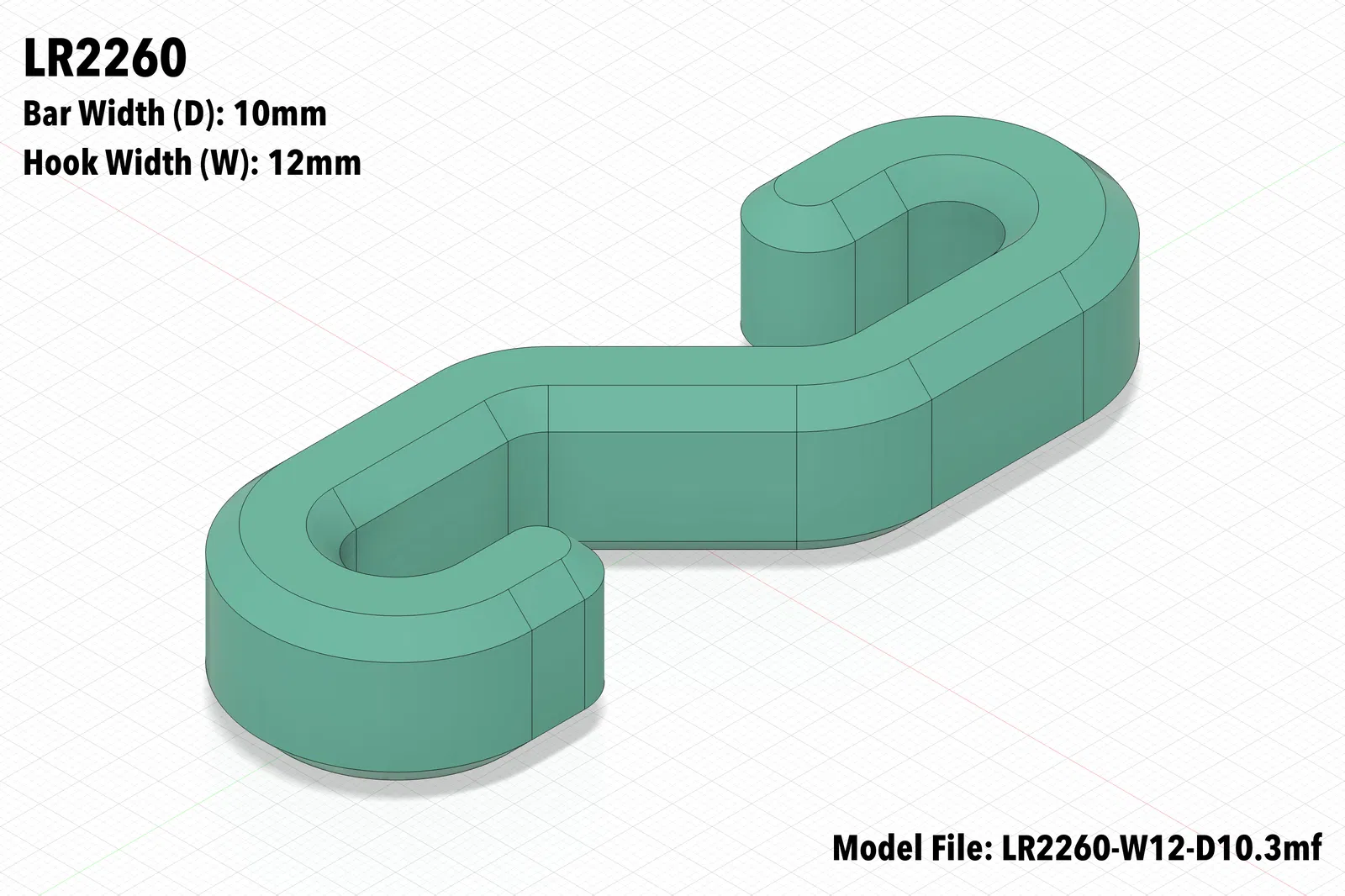

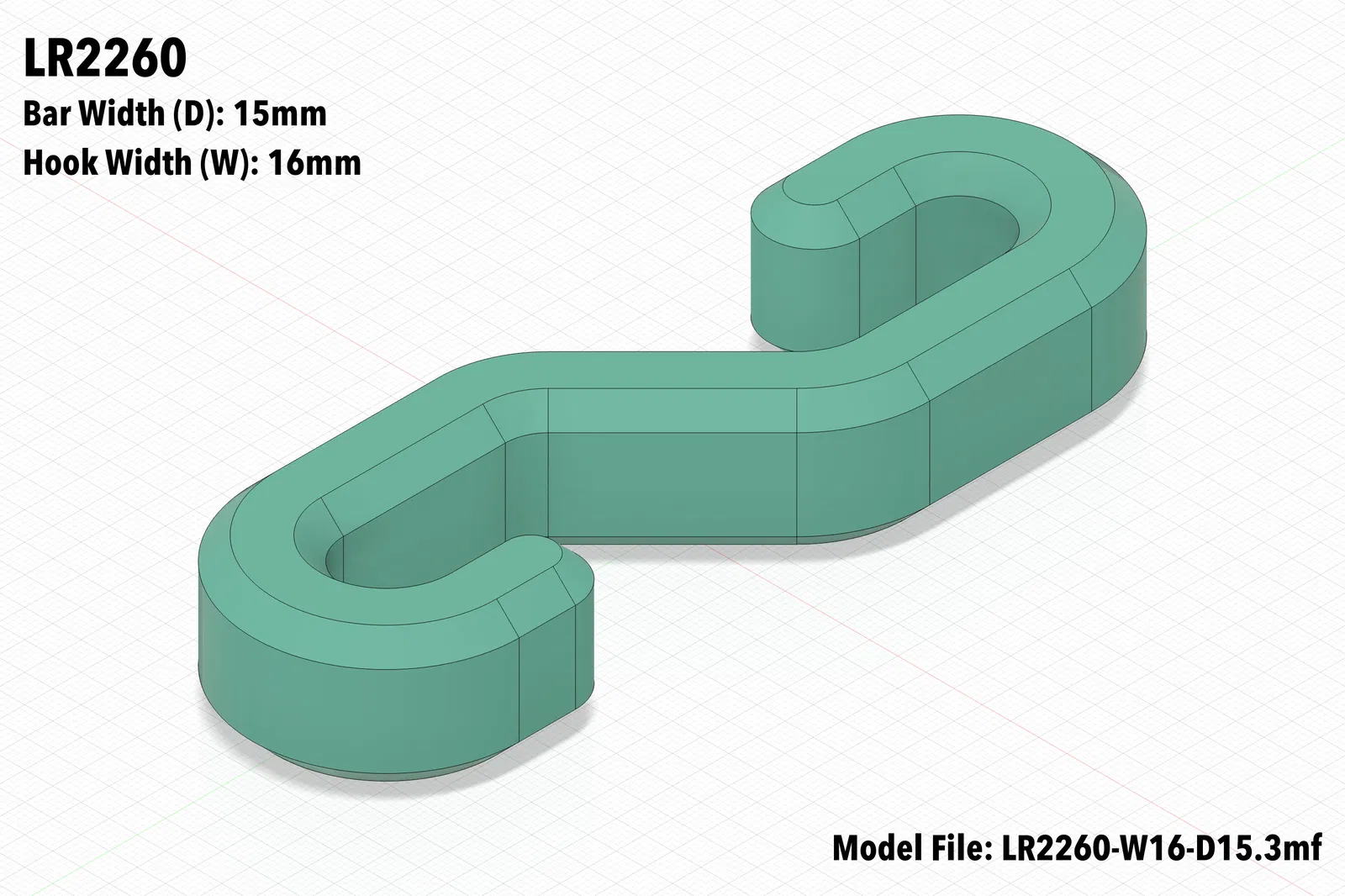

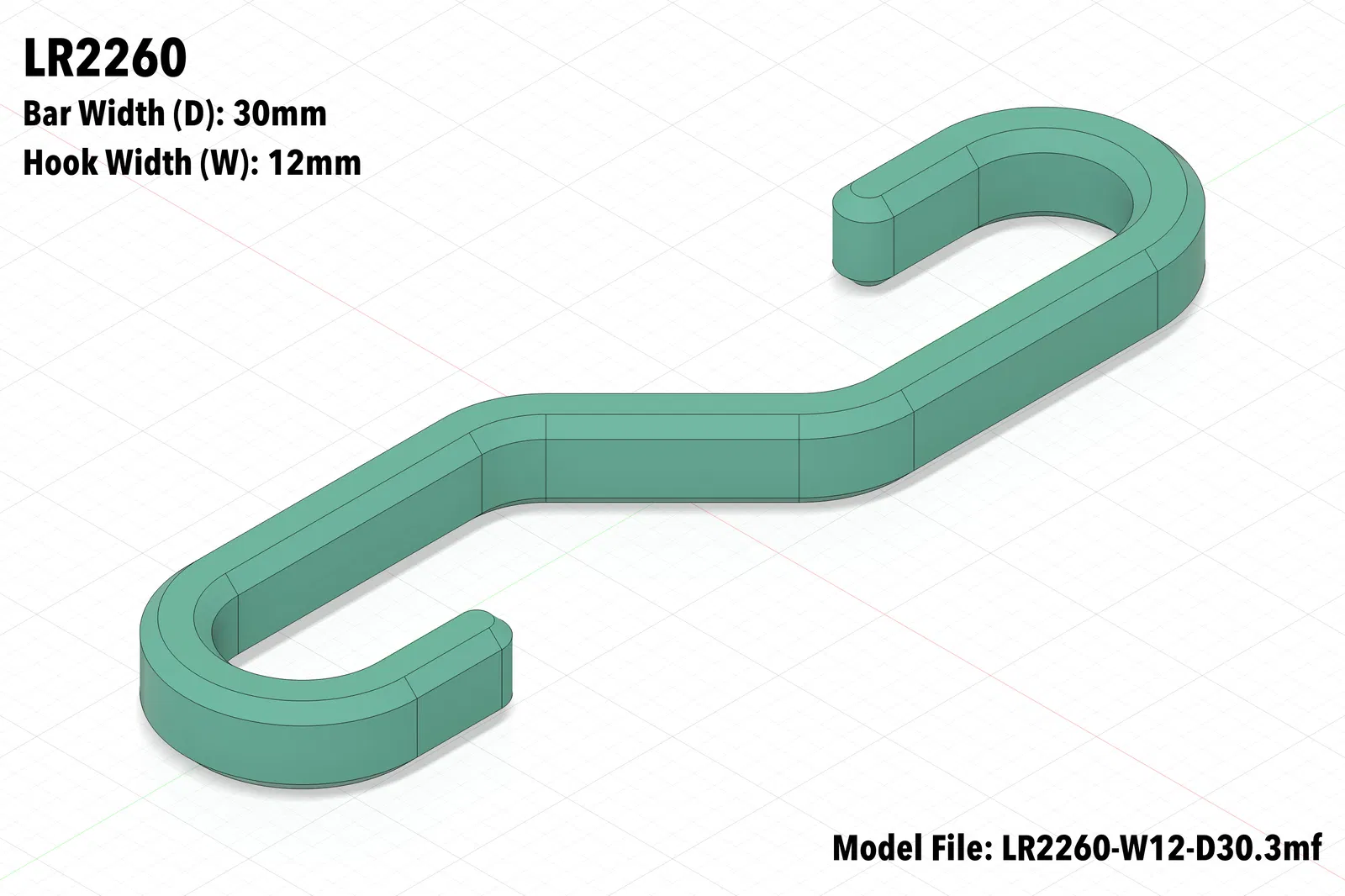

Mã chi tiết và tên file có định dạng như sau:

LR2260-W<hook width>-D<rail diameter>.3mf

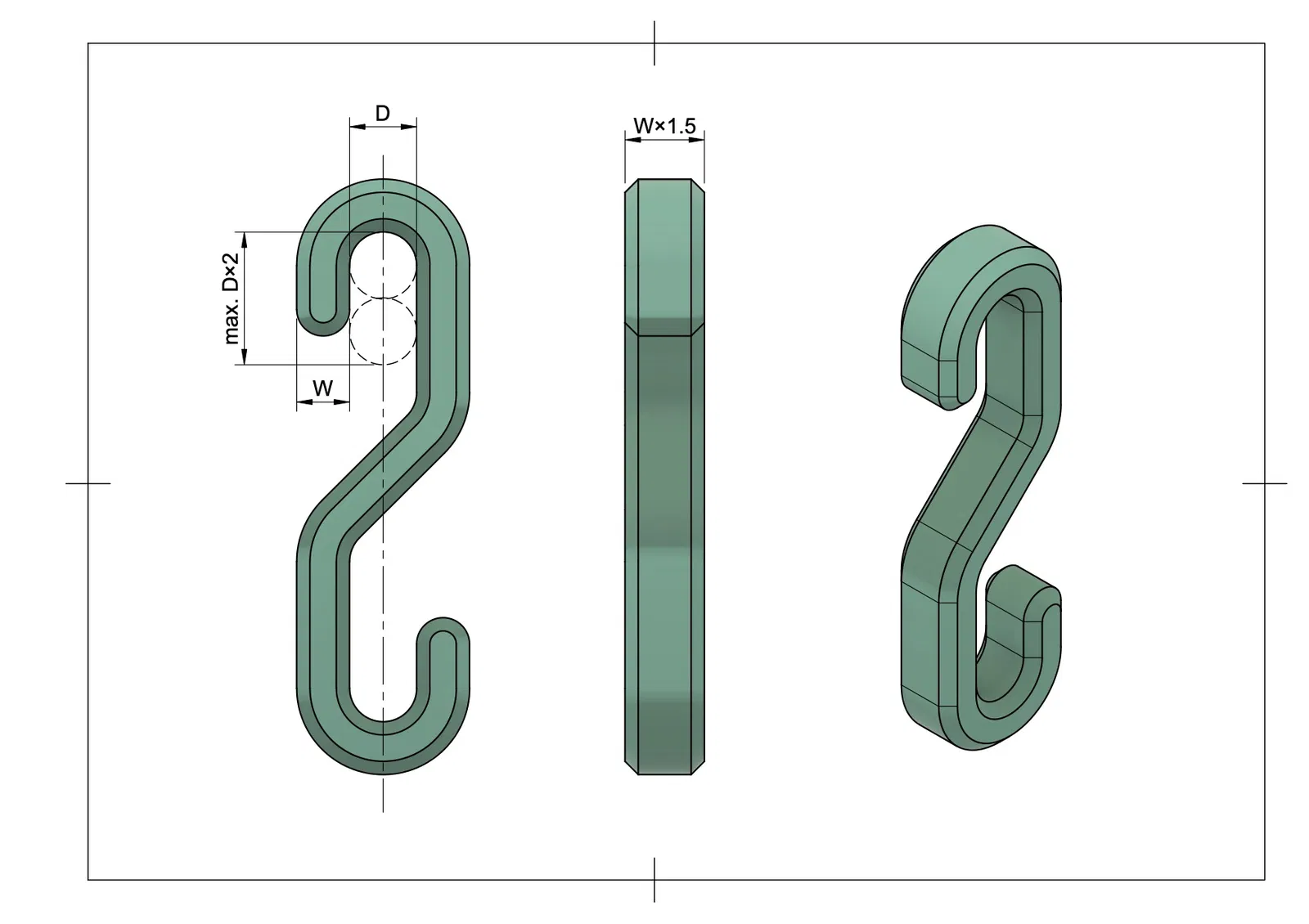

Bề rộng và chiều cao móc

Kích thước W quy định bề rộng và đồng thời cũng là chiều cao của móc. Con số sau chữ cái trong tên file là kích thước tính bằng mm. Chiều cao phụ thuộc vào bề rộng và được tính bằng cách lấy bề rộng nhân 1.5.

Đường kính thanh treo quần áo

Kích thước D là đường kính danh nghĩa của thanh treo. Con số sau chữ cái trong tên file là kích thước theo mm. Móc dùng được với thanh tròn, và cũng dùng được với thanh dạng chữ nhật bo tròn góc. Với loại thanh chữ nhật bo tròn, chiều cao tối đa nên bằng 2 lần đường kính. Nếu chiều cao lớn hơn, móc sẽ khó trượt trên thanh.

Visual Model Catalog

Trong file PDF LR2260-Catalog có tổng quan dạng hình ảnh của tất cả file mẫu.

Về thiết kế

Với thiết kế này, mình dùng một profile đơn giản với các chamfer rõ ràng để tạo hình dáng nhìn đẹp và dễ in. Ngoài ra, móc đối xứng hoàn toàn, nên treo đầu nào lên thanh cũng được.

Nhờ profile dạng khối đặc đơn giản, bản in hoạt động ổn với nhiều loại nozzle size và layer height khác nhau.

PLA không lý tưởng cho tải nặng

PLA không phải là vật liệu lý tưởng. Nếu bị tải nặng, vật liệu sẽ từ từ biến dạng theo thời gian và biến dạng đó là vĩnh viễn. Vì vậy, nếu bạn in các móc này bằng PLA thì chỉ nên dùng cho đồ nhẹ.

Tải trọng tối đa

Bản in mẫu “LR2260-W12-D15” in bằng PETG có thể dễ dàng treo một cái túi 3kg hoặc hơn. Tải trọng tối đa còn tùy vào bề rộng móc và vật liệu bạn chọn.

Các biến thể thiết kế

Fusion360 Design

Bạn có thể mua file thiết kế Fusion360 với một khoản nhỏ, để ủng hộ việc phát triển thiết kế này và các thiết kế sắp tới.

Khám phá thêm từ Meti·kumi

Quan tâm tới các thiết kế của mình? Xem qua bộ sưu tập model 3D của mình tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem các dự án đang làm dở:

👉 https://metikumi.com

Kết luận

Đây là một thiết kế rất đơn giản để dùng được “đa năng” và dễ in. Nó đủ chắc để treo túi, dù hoặc khăn lên thanh treo trong tủ đồ. Nếu bạn thấy hữu ích, vui lòng đánh giá và up vài tấm hình nhé.

Chúc in vui vẻ! 😄
