Khung Sao 5 Cánh Cỡ Lớn – Nhiều Kích Thước, Thiết Kế Parametric Fusion360

Mình thiết kế mẫu khung ngôi sao 5 cánh đơn giản này để làm đồ trang trí với nhiều cách dùng khác nhau: Bản có 1 lỗ có thể treo lên làm decoration, nhưng cũng có bản không có lỗ — phù hợp nếu bạn muốn dán keo hoặc dán băng keo lên bề mặt. Các mẫu có lỗ ở mỗi đầu cánh được tạo ra để làm mobile, nơi bạn nối thêm nhiều ngôi sao hoặc đồ trang trí khác vào từng đầu cánh bằng ruy-băng.

Ngoài ra, dùng rất hay cho advent calendar: bạn làm một mobile treo 24 hộp quà nhỏ lên các đầu cánh của nhiều ngôi sao khác nhau.

Cách in Star Frames

In các ngôi sao nằm trên một mặt phẳng. Vì mẫu đối xứng nên đặt mặt nào xuống cũng được. Ở phần file, bạn sẽ thấy một project mẫu cho PrusaSlicer. Hãy dùng nó làm nền để chỉnh setting, hoặc tham khảo bảng dưới đây:

Kích thước nozzle:

Không giới hạn

Layer height:

Không giới hạn, nhưng nên khớp với chiều cao (height) của model.

Vật liệu filament:

PLA, PETG, …

Perimeters:

Hai perimeters

Prusa Slicer Profile:

“0.2mm Quality”

Kích thước

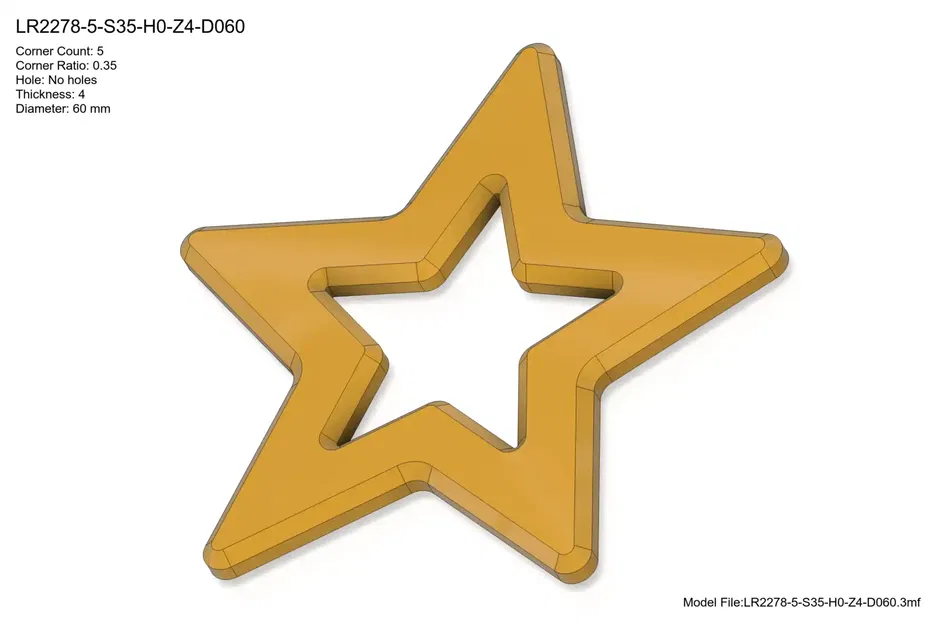

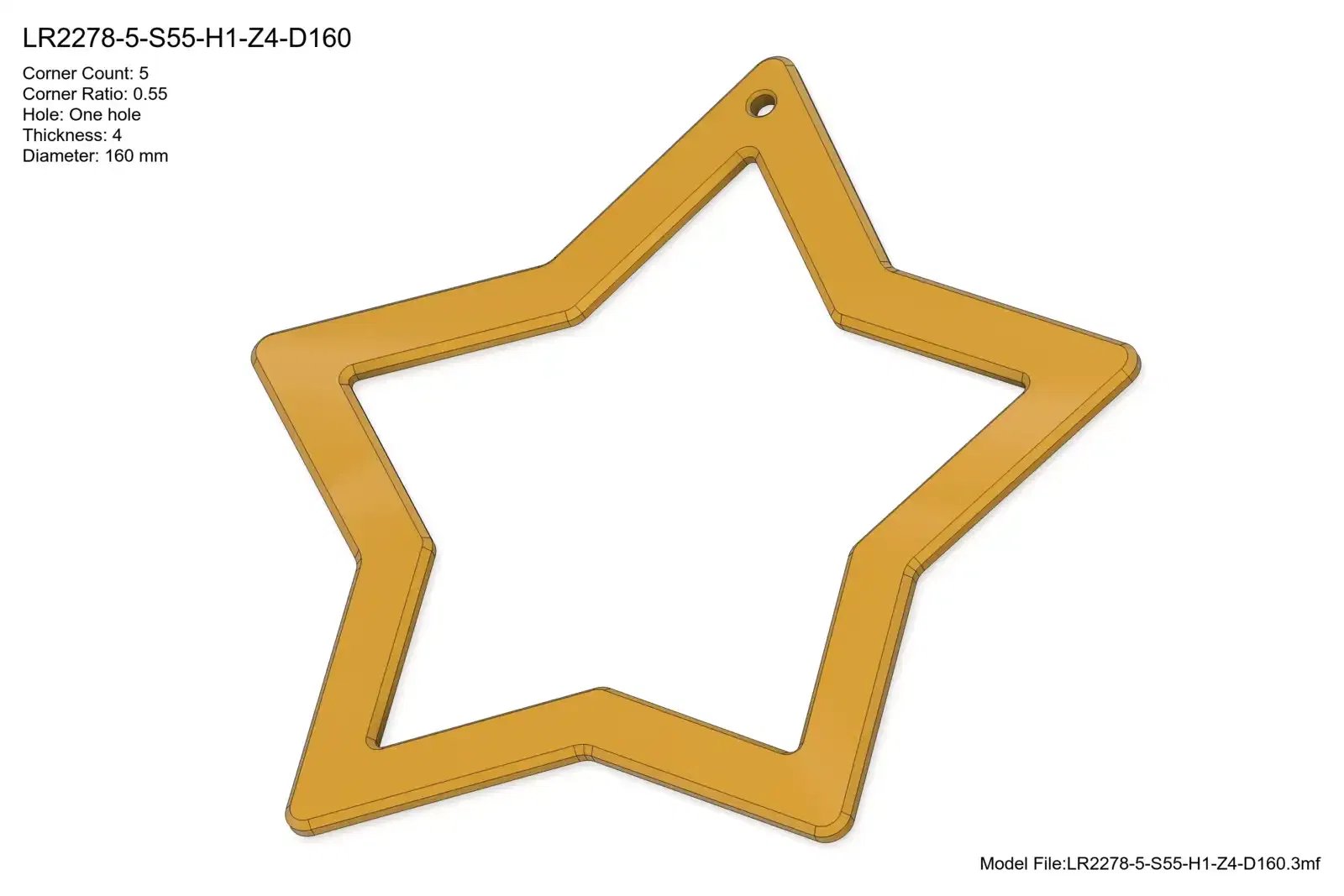

Tên file model có định dạng:

LR2278-<point count>-S<shape>-H<holes>-Z<thickness>-D<diameter>.3mf

Point Count

Con số đầu tiên sau mã project là số cánh/điểm của ngôi sao. Ở printables, bạn sẽ thấy các ngôi sao từ sáu đến chín cánh. Tuy vậy, thiết kế parametric trong Fusion360 cho phép bạn tạo sao với nhiều cánh hơn nữa.

Shape (S)

Shape là phần trăm đường kính (diameter) của góc trong:

• 55 = 55% Gai/cánh bẹt (Flat spikes)
• 45 = 45% Cân đối (Balanced spikes)
• 35 = 35% Nhọn (Pointy spikes)

Holes (H)

Giá trị Holes có ý nghĩa như sau:

• 0 = Không có lỗ
• 1 = Một lỗ duy nhất

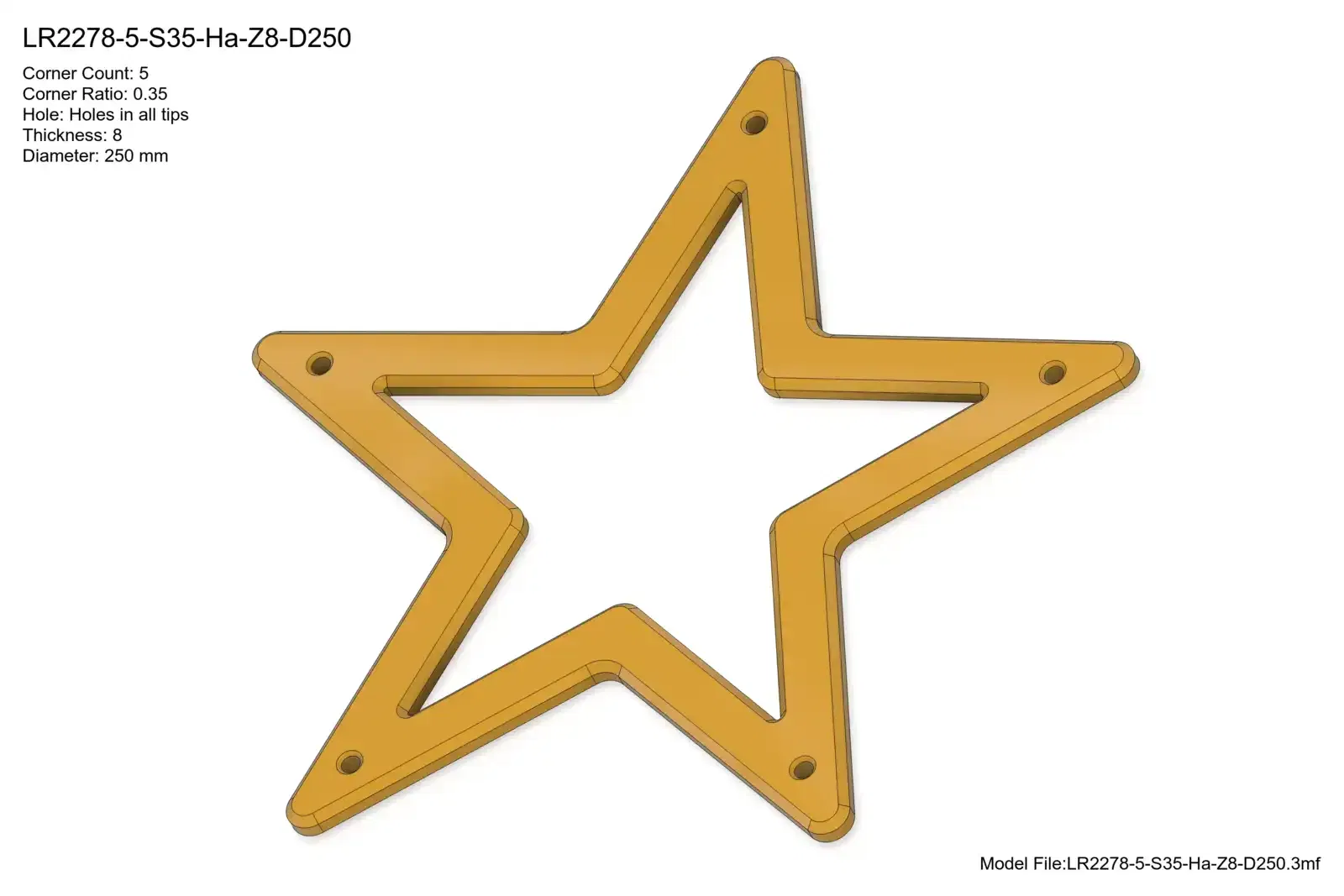

• a = Một lỗ ở mỗi đầu cánh.

Thickness (Z)

Thickness là một con số tính bằng milimet. Vì vậy 4 nghĩa là 4mm.

Diameter (D)

Đường kính của một vòng tròn tưởng tượng đi qua các đầu cánh. Giá trị tính bằng milimet. Vì vậy 300 nghĩa là 300mm.

Catalogue PDF

Trong phần file, bạn sẽ tìm thấy một catalogue PDF tổng hợp đầy đủ mọi kích thước. Catalogue này cũng có các bảng tiện dụng để bạn dễ tra cứu tất cả model theo từng tham số.

Mỗi model trong catalogue sẽ có hình minh hoạ, đầy đủ tham số và tên file model tương ứng. Vậy nên trước khi nản vì tìm không ra đúng mẫu, bạn tải catalogue về và tìm theo tên model trong đó.

Explore More from Meti·kumi

Quan tâm tới các thiết kế của mình? Xem bộ sưu tập 3D models tại:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem các dự án đang làm dở:

👉 https://metikumi.com

Photos / Sorting

Ảnh cover của project này là render vì mình quên chụp hình các star frames sau khi in. Xin lỗi nha!

Mình cũng biết là các file chưa được sắp xếp, nên hơi khó kiếm đúng model trong phần file. Vì vậy bạn có thể tải tất cả file bằng nút download “all model files”; khi giải nén ZIP tải về, bạn sẽ có cấu trúc thư mục gọn gàng để tự sort theo ý. Cách khác là bạn copy part number từ catalogue rồi dùng chức năng tìm kiếm của trình duyệt để tìm nhanh vị trí file.

Kết luận

Hy vọng bạn thấy thiết kế cơ bản này hữu ích và tạo được một món trang trí đẹp từ nó. Nếu bạn thấy hay, vui lòng đánh giá và upload hình bạn đã dùng mẫu này như thế nào.

Chúc bạn in vui vẻ!
