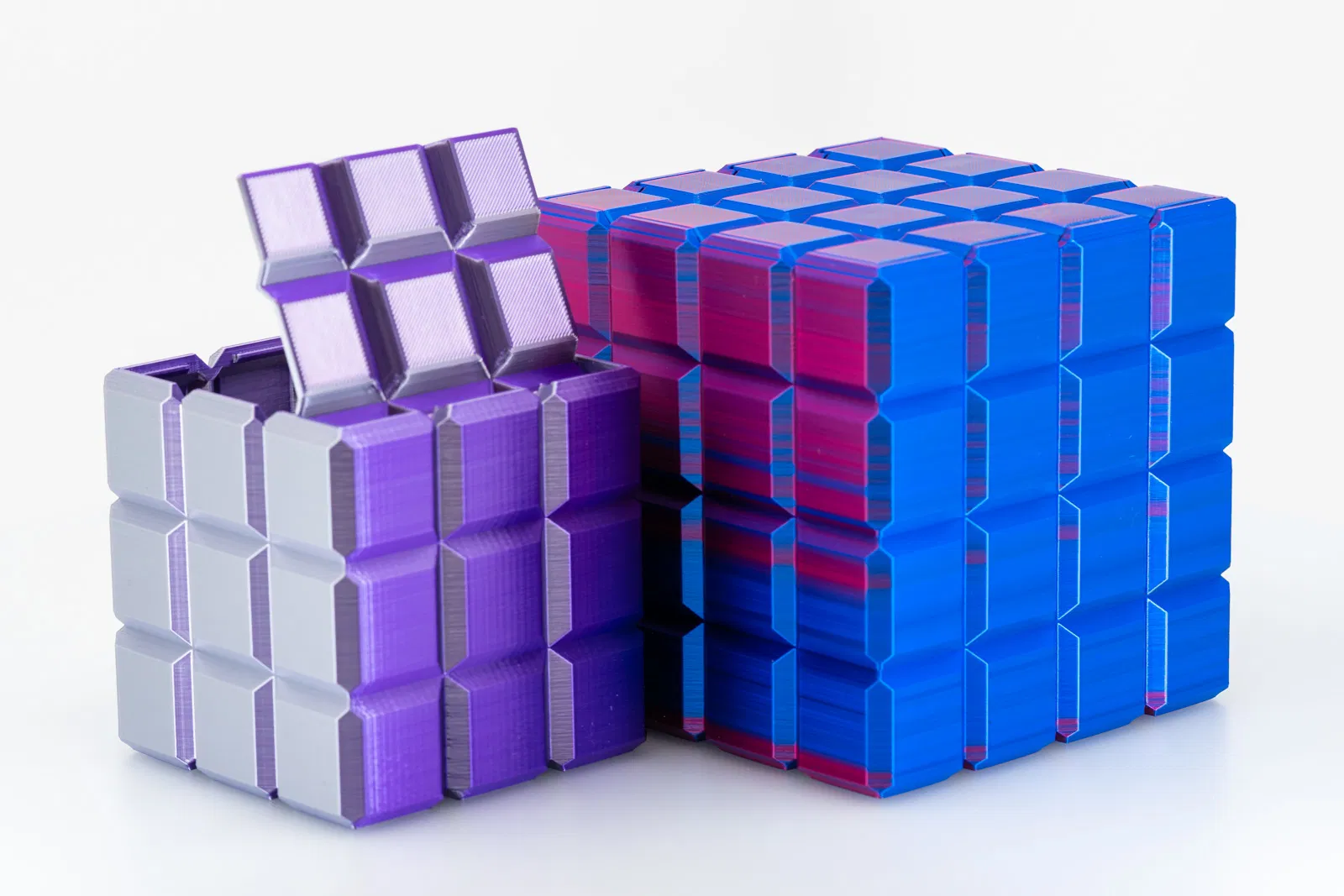

The Box of Cubes – Hộp khối lập phương, dễ in với 41 kích thước

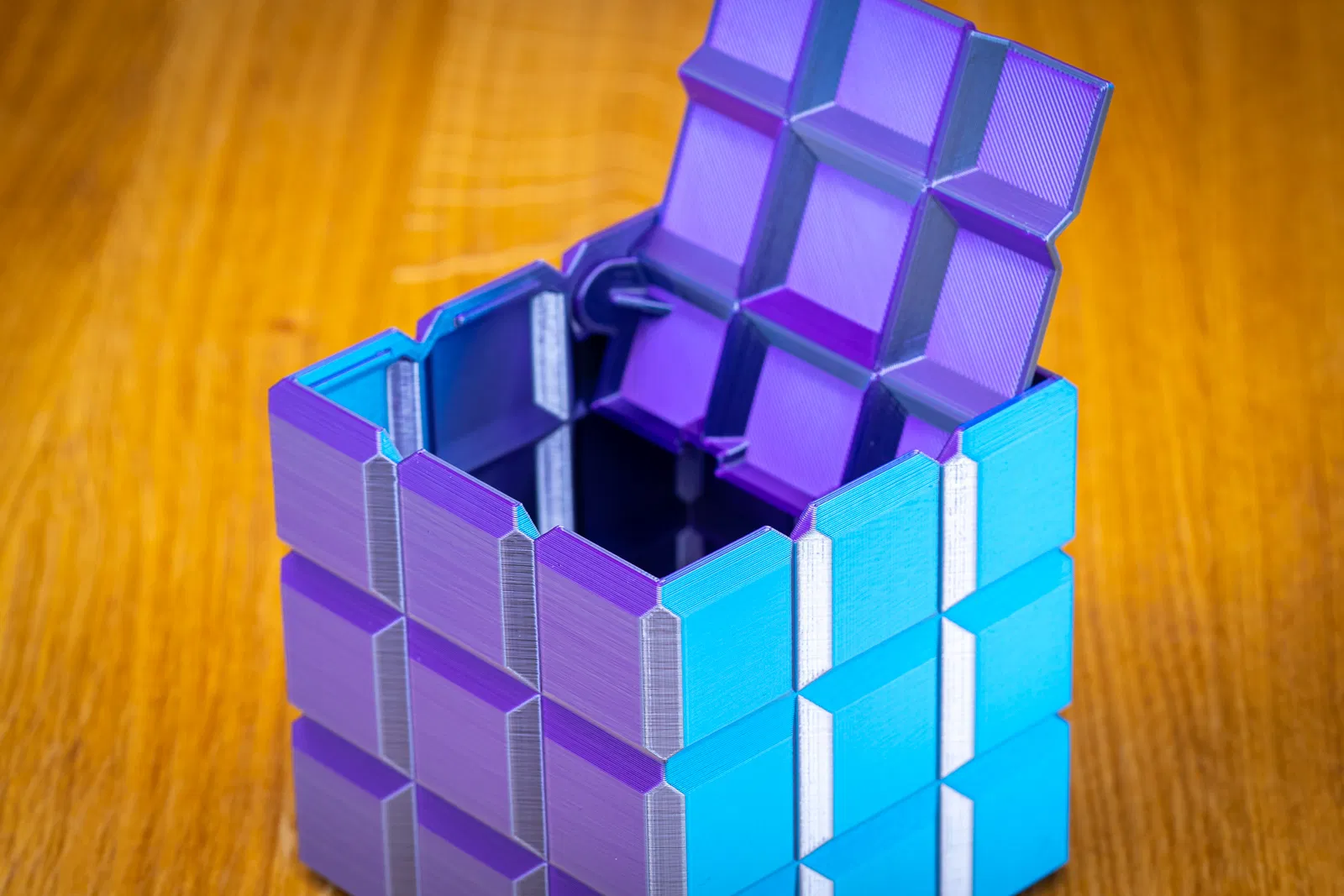

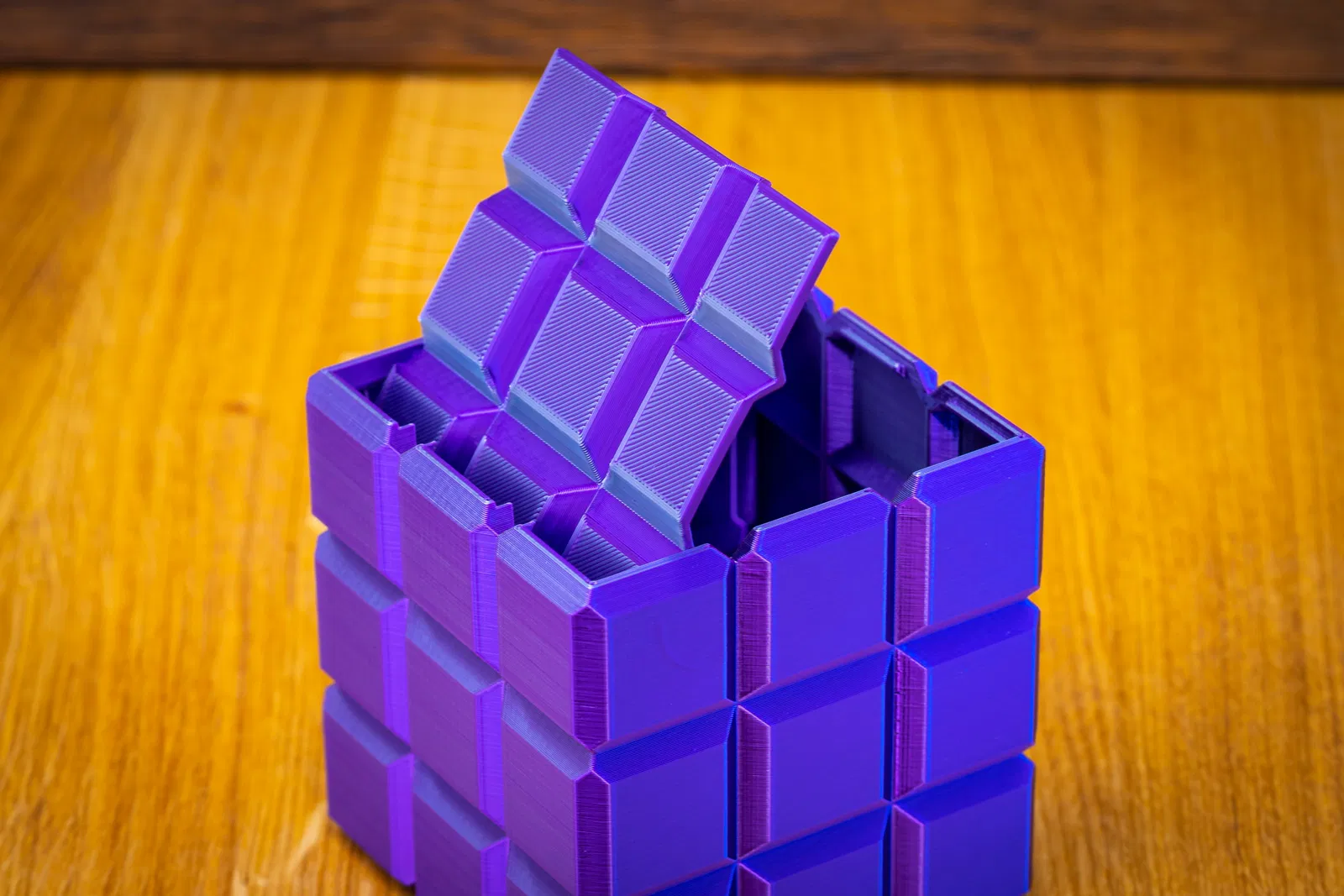

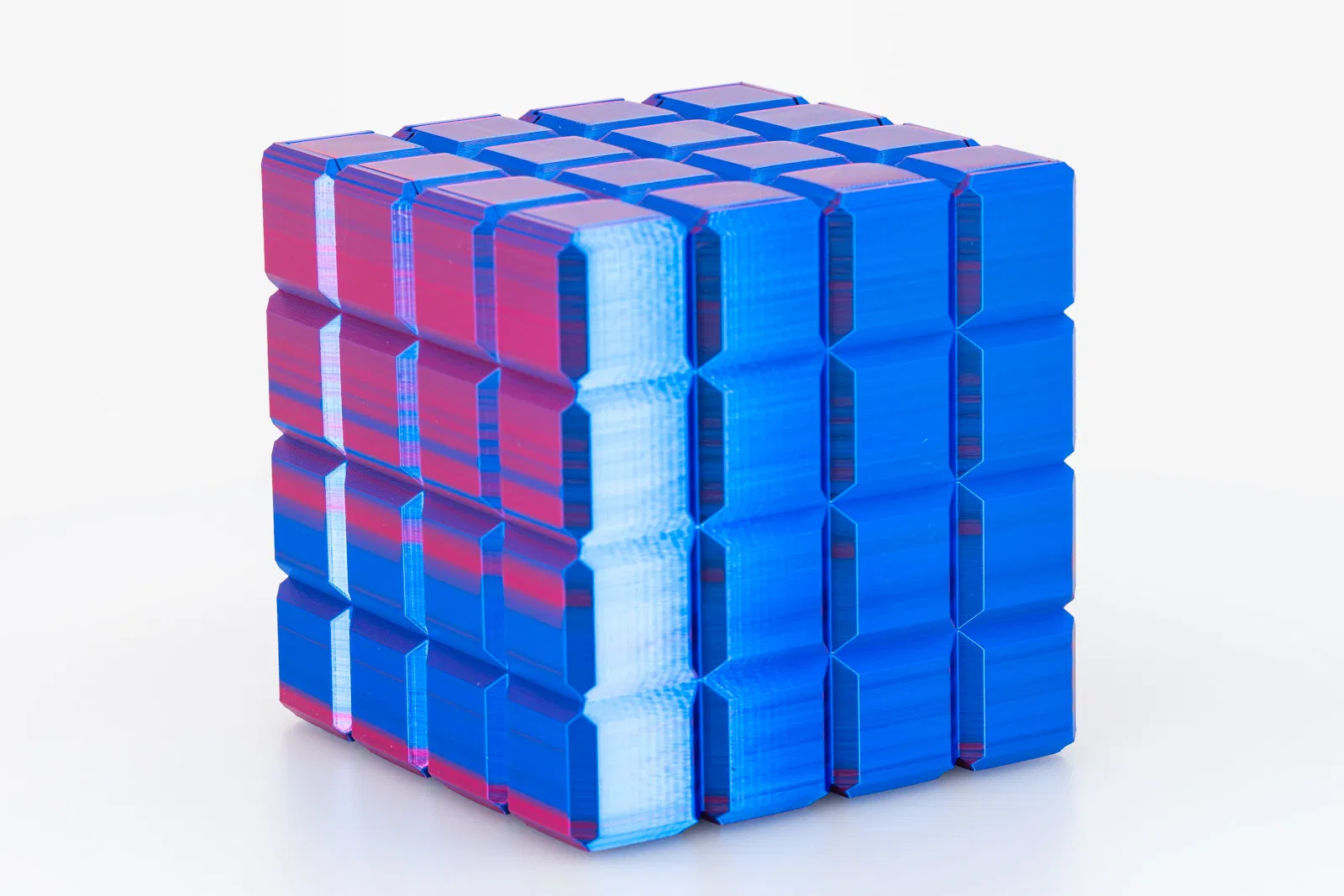

Mình thiết kế “box of cubes” này — một hộp chứa đồ trang trí có nắp. In không cần supports và dùng rất ít vật liệu, nhưng vẫn cho ra cái hộp chắc chắn, nhìn đẹp cả với filament đục lẫn filament trong.

• Cập nhật 2023-01-22: Đã cập nhật tất cả bản in lên revision 2. Xem mục “Revisions” để biết chi tiết.
• Cập nhật 2023-01-21: Thêm Variant B, với núm (knob) bản lề cao hơn để in PETG và các bản in PLA cỡ lớn.

Requirements

Bạn chỉ cần một máy in 3D và 50g filament trở lên.

How to Print the Box

Sau khi chọn được kích thước hộp muốn in, bạn tìm file model của thân hộp và file nắp (lid) tương ứng. Mình có chuẩn bị sẵn một project PrusaSlicer với ví dụ in ở phần files; bạn dùng cái đó làm điểm bắt đầu cho dễ.

Nếu bạn muốn slice từ đầu, tham khảo bảng dưới đây:

Variant A2

Variant B2

Nozzle Size:

Khuyến nghị 0.4mm (kết quả đẹp nhất)
Cũng chạy tốt với 0.6mm và 0.8mm.

Layer Height:

Thiết kế cho 0.2mm
Cũng in ổn với layer height 0.4mm khi dùng nozzle lớn.

Filament Materials:

PLA
Chiều cao núm bản lề 0.8mm

PETG (hoặc các bản in PLA cỡ lớn)
Chiều cao núm bản lề 1.5mm

Perimeters:

Ba (3) perimeters

Prusa Slicer Profile:

“0.2mm Quality”

Supports:

Không cần supports, không cần raft, cũng không cần brim.

Dimensions

Mã part của mỗi hộp nằm trong tên file:

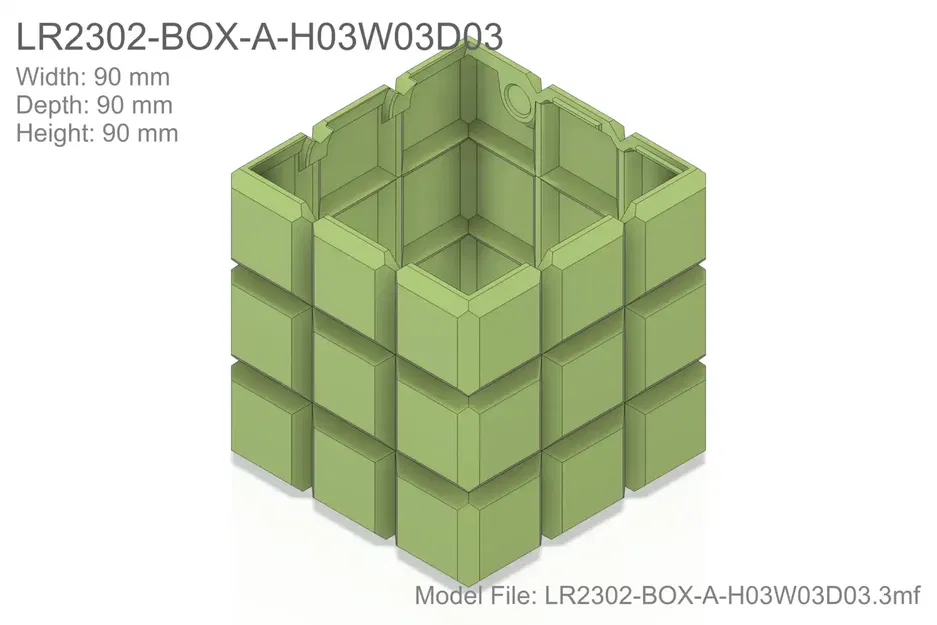

LR2302-BOX-<variant>-H<height>W<width>D<depth>.3mf

LR2302-LID-<variant>-W<width>D<depth>.3mf

Variant and Revision

Variant là một chữ cái theo sau bởi số revision. Trong project này bạn sẽ thấy variants A2 và B2, đều có kích thước “cube” là 30mm. Kích thước cube này được dùng để tính kích thước các cạnh.

Variant A hợp nhất cho các bản in PLA nhỏ (width ≤05 hoặc 150mm). Với variant này, chiều cao núm ở bản lề là 0.8mm.

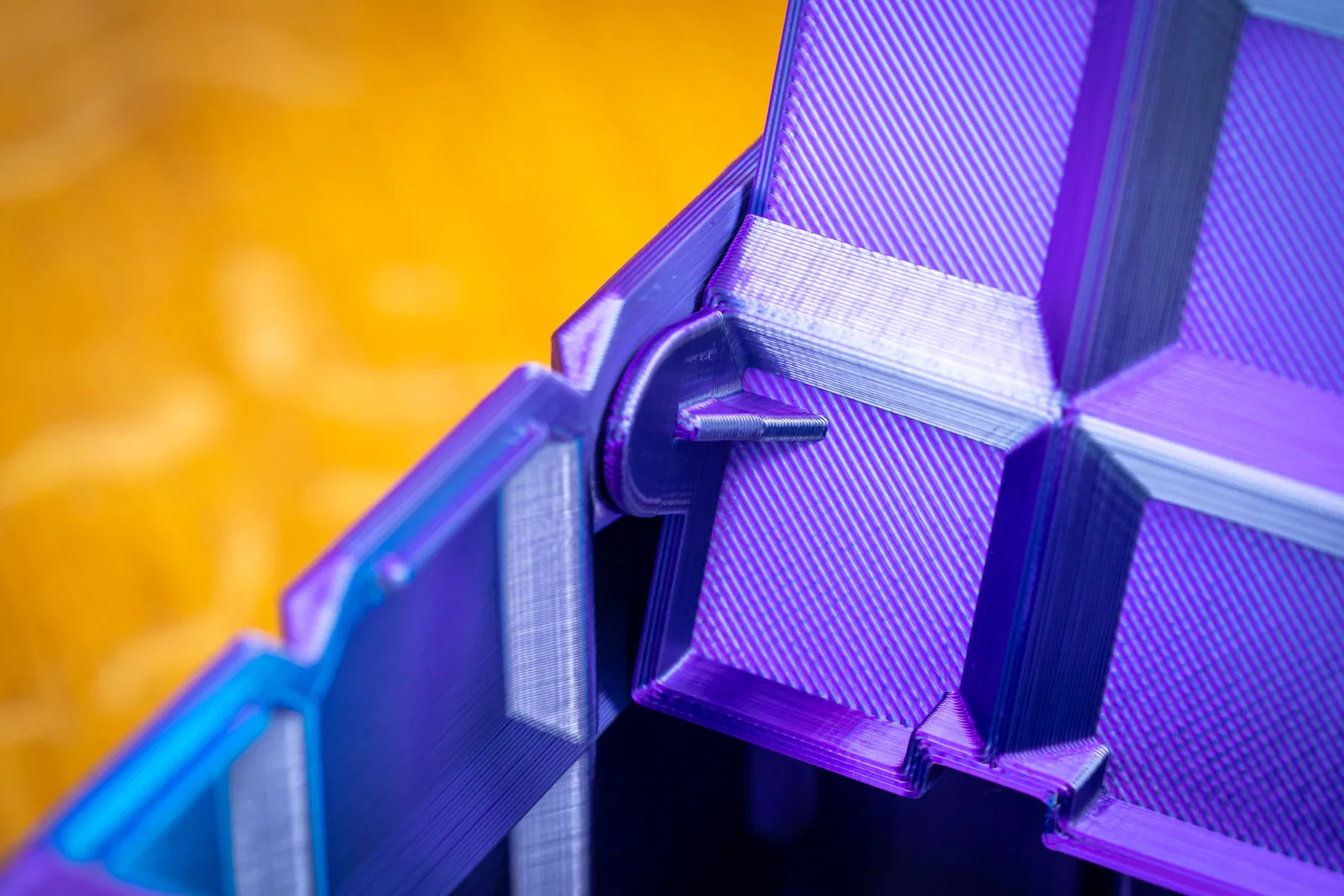

Variant B hợp nhất cho in PETG hoặc các loại nhựa mềm tương tự. Ngoài ra, nếu bạn in hộp PLA với width lớn hơn 120mm thì cũng nên dùng variant này. Chiều cao núm ở bản lề là 1.5mm để giữ nắp chắc hơn trong thân hộp.

Height, Width, Depth

Height, width và depth được ghi theo số lượng “cubes” của hộp ở từng chiều tương ứng. Giá trị 03 nghĩa là có 3 khối cube theo chiều đó.

Lấy số cube nhân 30mm là ra kích thước hộp theo hướng đó.

Hộp có chừa một chút khoảng hở (0.25mm) cho chiều rộng và chiều sâu để các hộp có thể xếp khít trong không gian kín.

Catalogue PDF

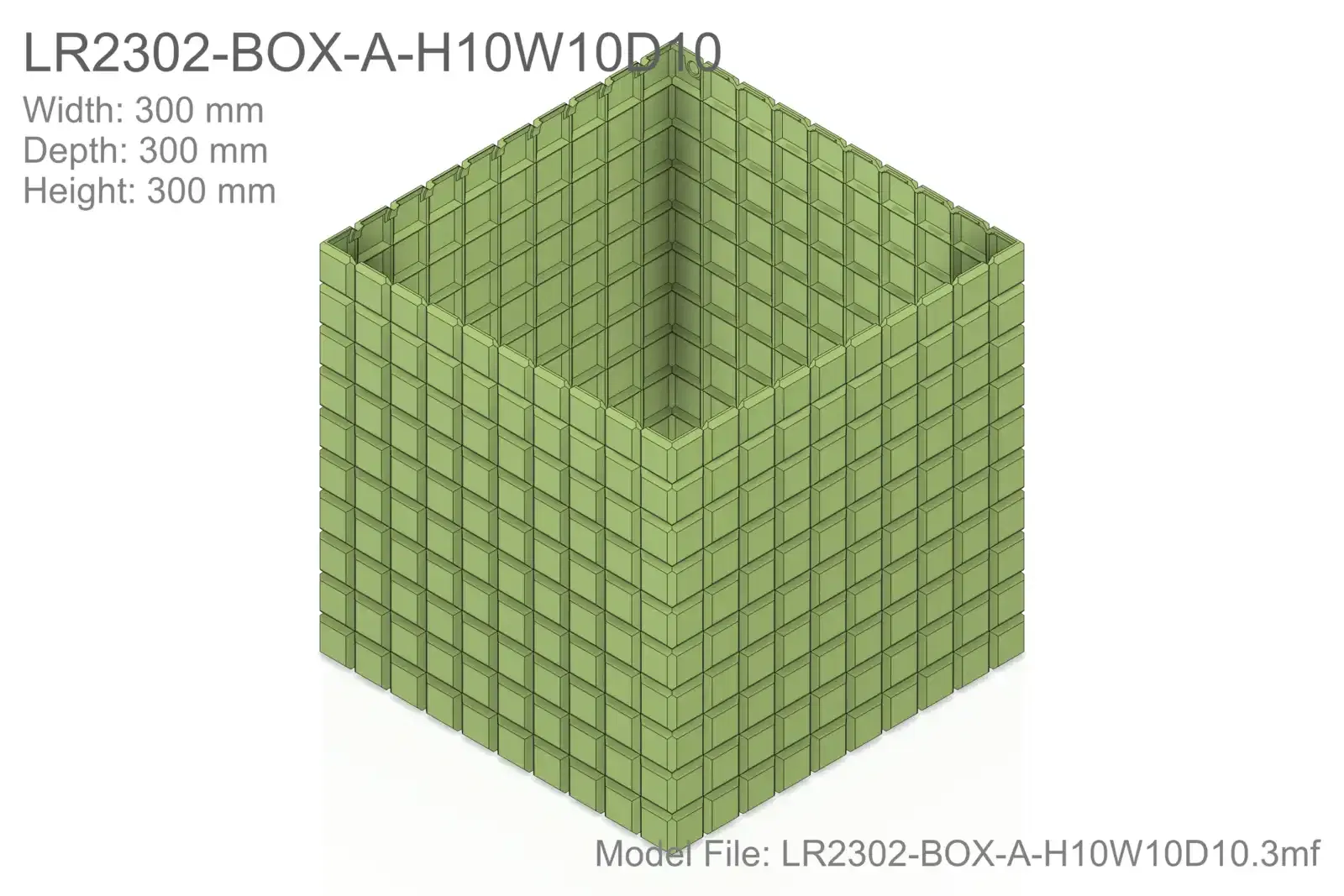

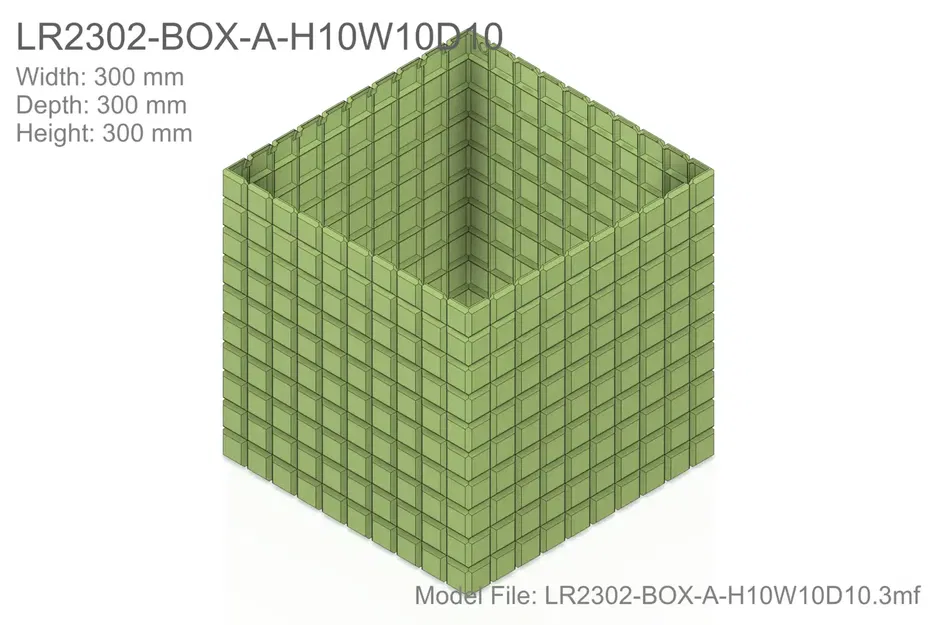

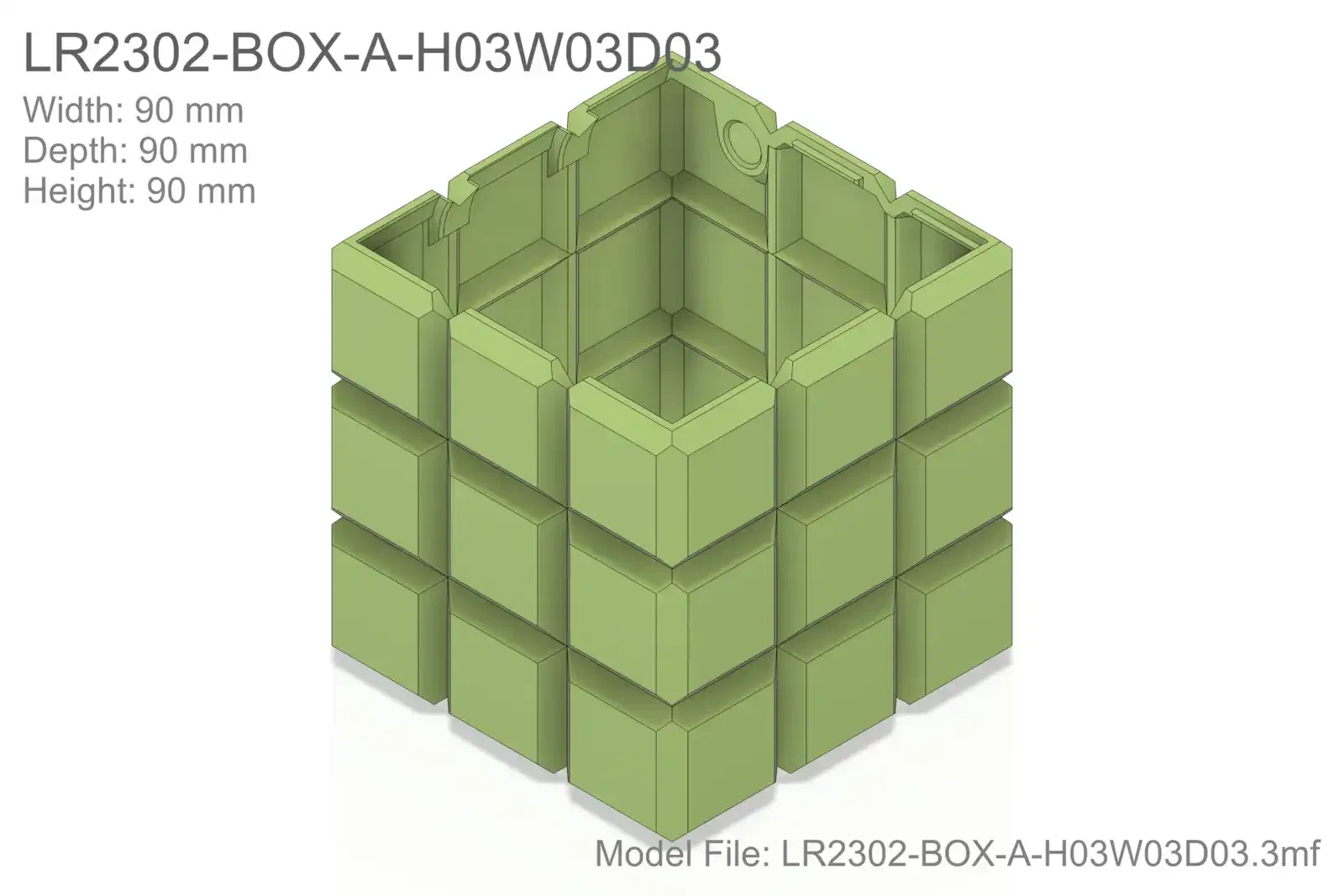

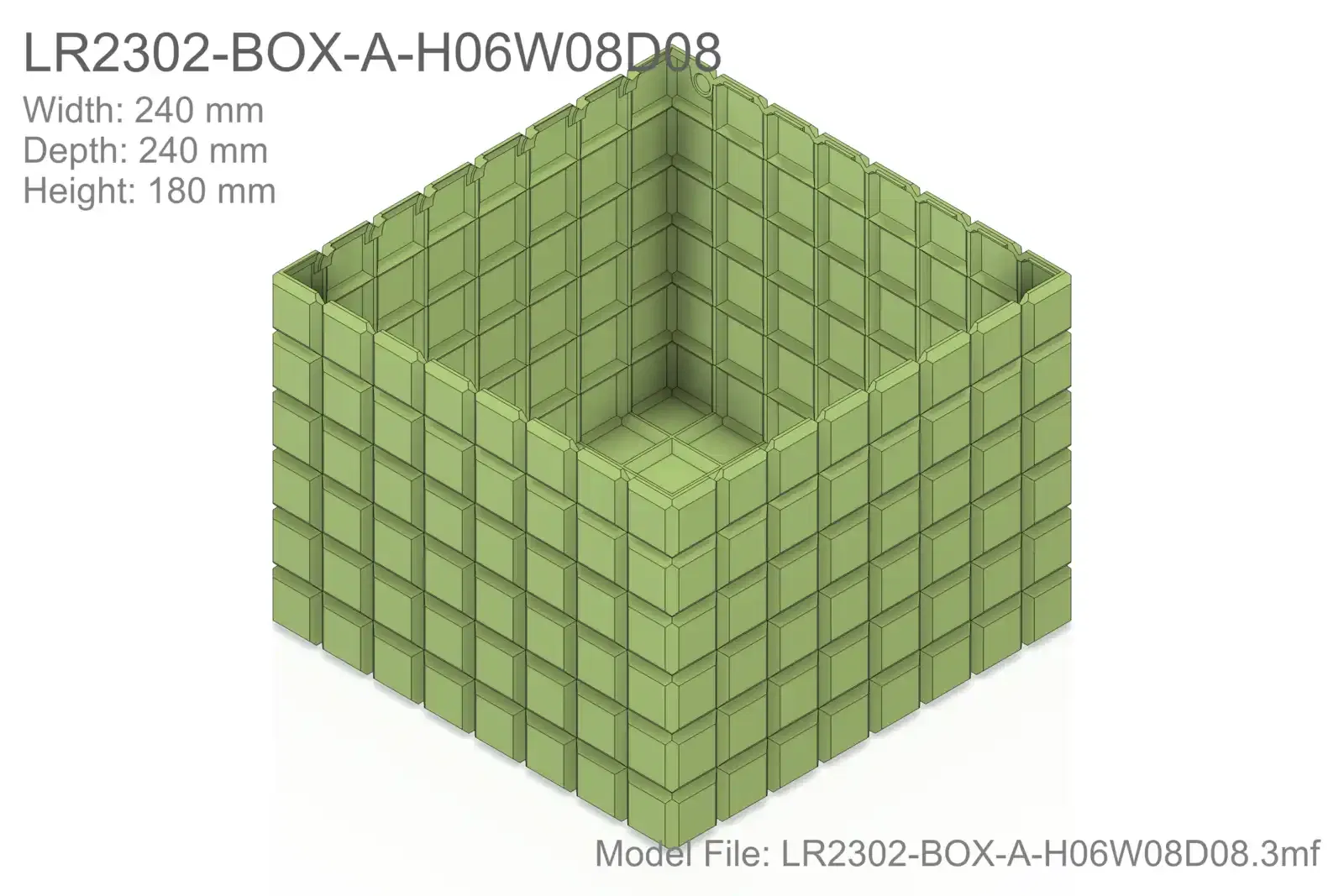

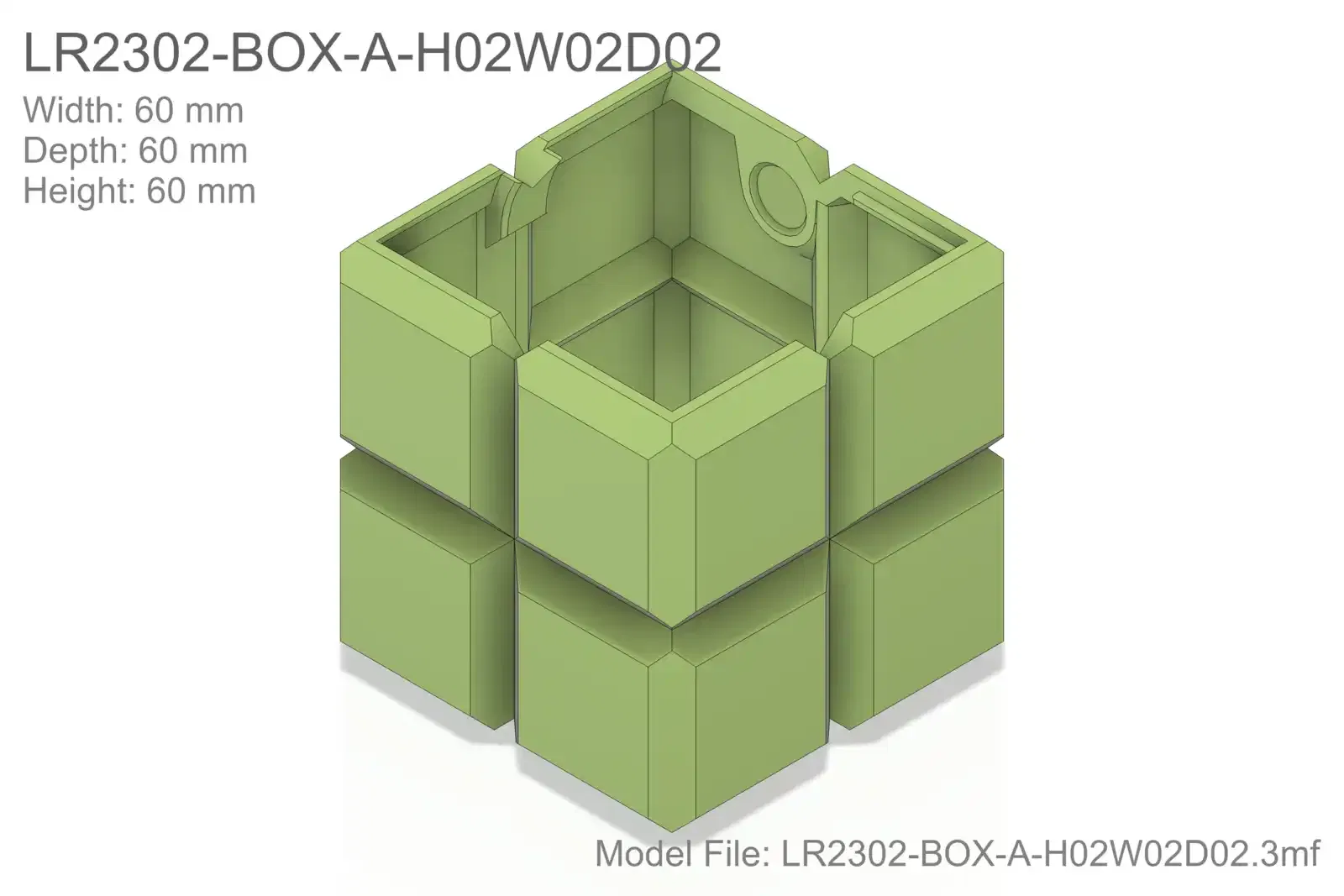

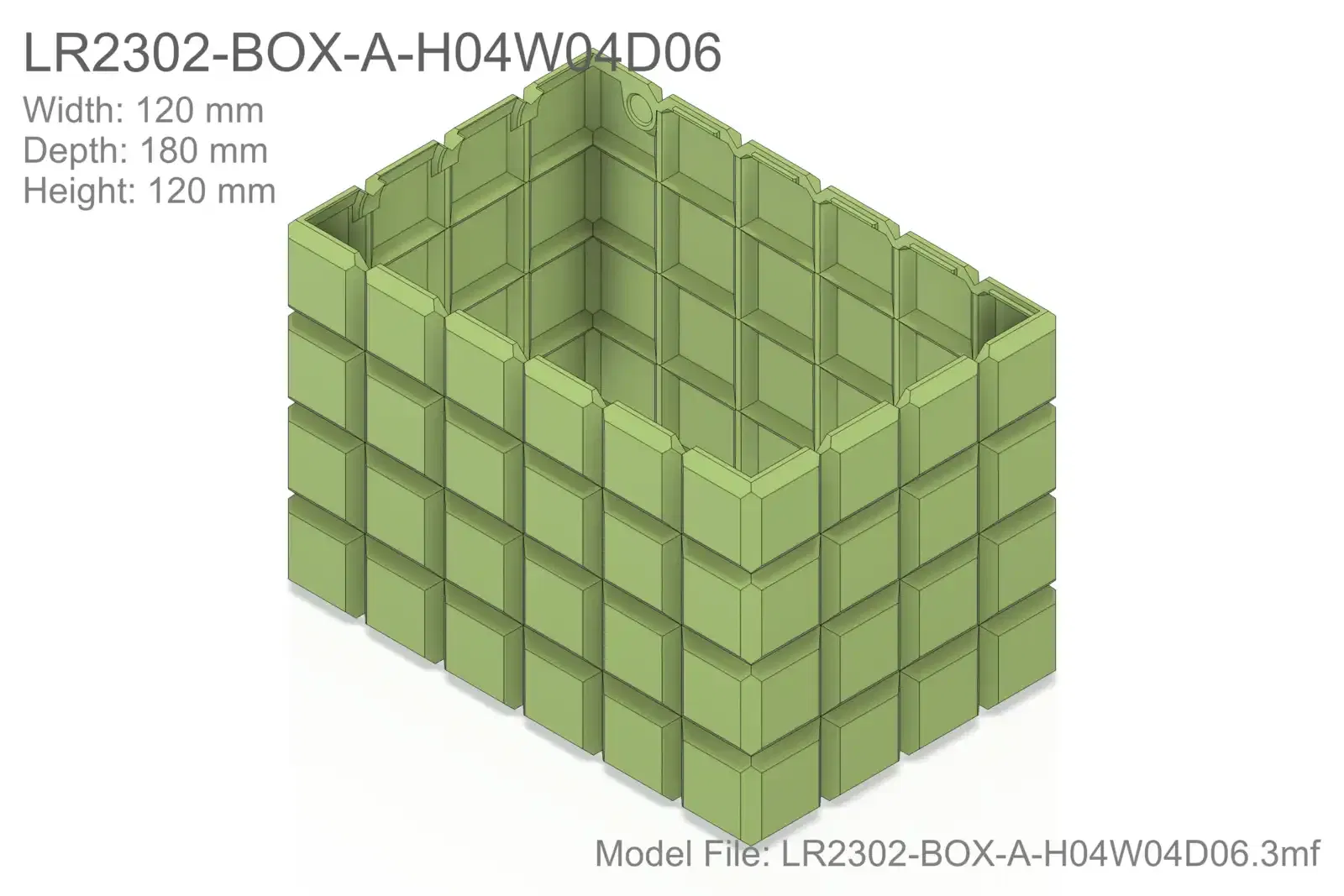

Trong phần file, bạn sẽ thấy một file catalogue PDF tổng hợp đầy đủ mọi kích thước. Catalogue này cũng có các bảng tra rất tiện để bạn dễ tìm tất cả model theo một tham số duy nhất.

Mỗi model trong catalogue đều có hình minh hoạ, đầy đủ tham số và tên file model tương ứng. Nên trước khi nản vì tìm không ra đúng file, bạn tải catalogue về và tìm theo tên model trong đó.

Explore More from Meti·kumi

Muốn xem thêm thiết kế của mình? Ghé bộ sưu tập 3D models ở đây:

👉 https://metikumi.com/3d-models/

Kết nối trên mạng xã hội để cập nhật bản mới nhất và xem tiến độ (work-in-progress):

👉 https://metikumi.com

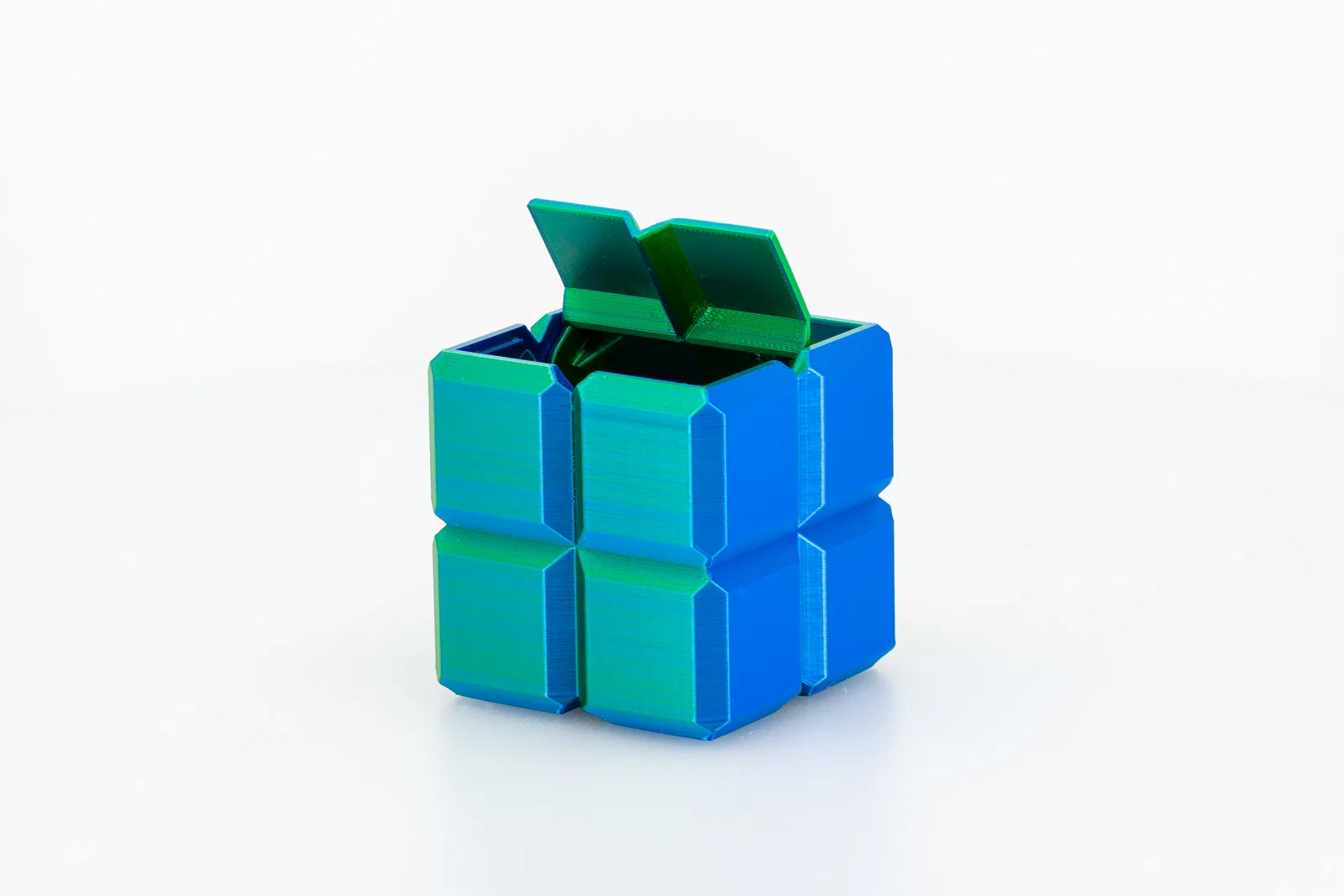

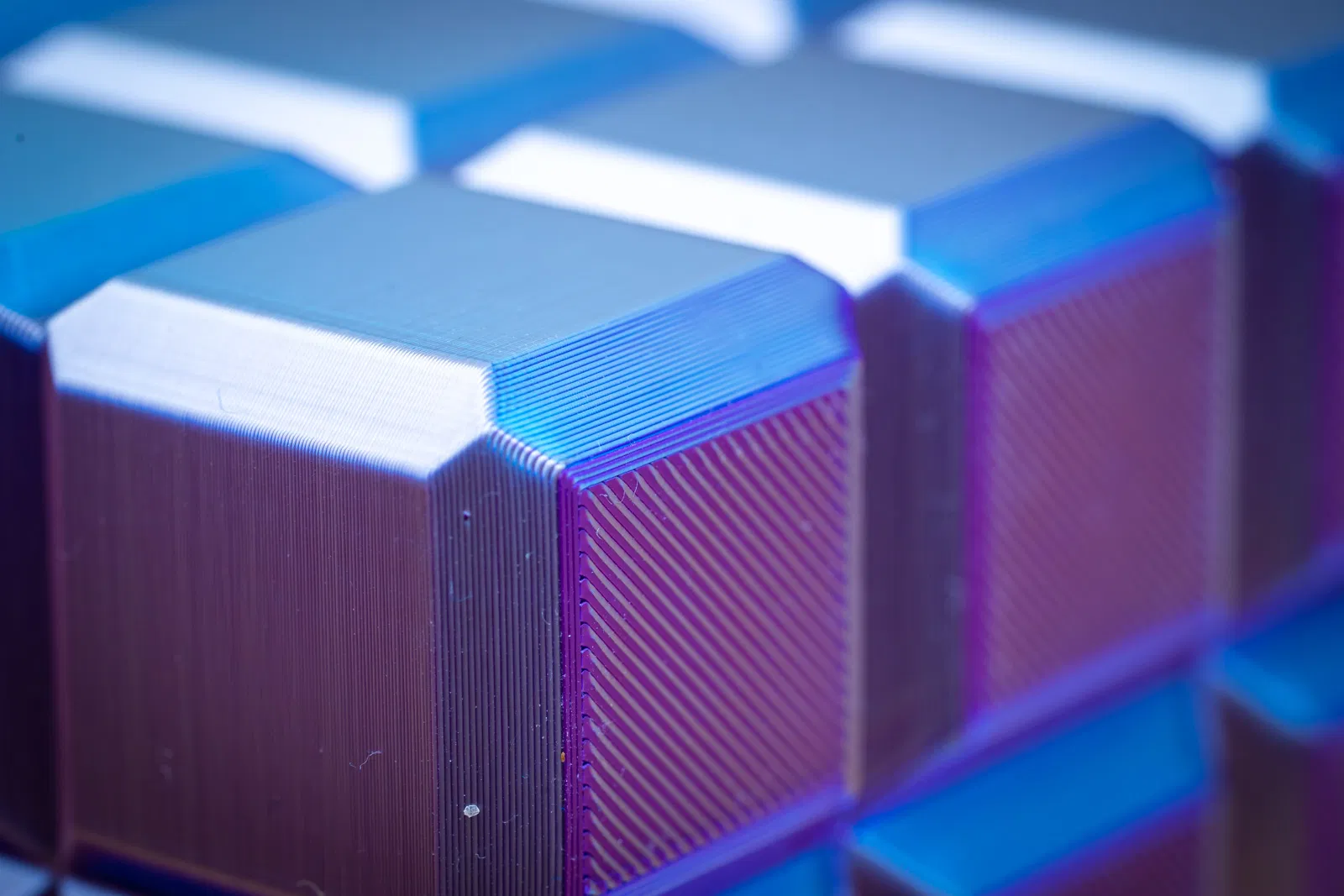

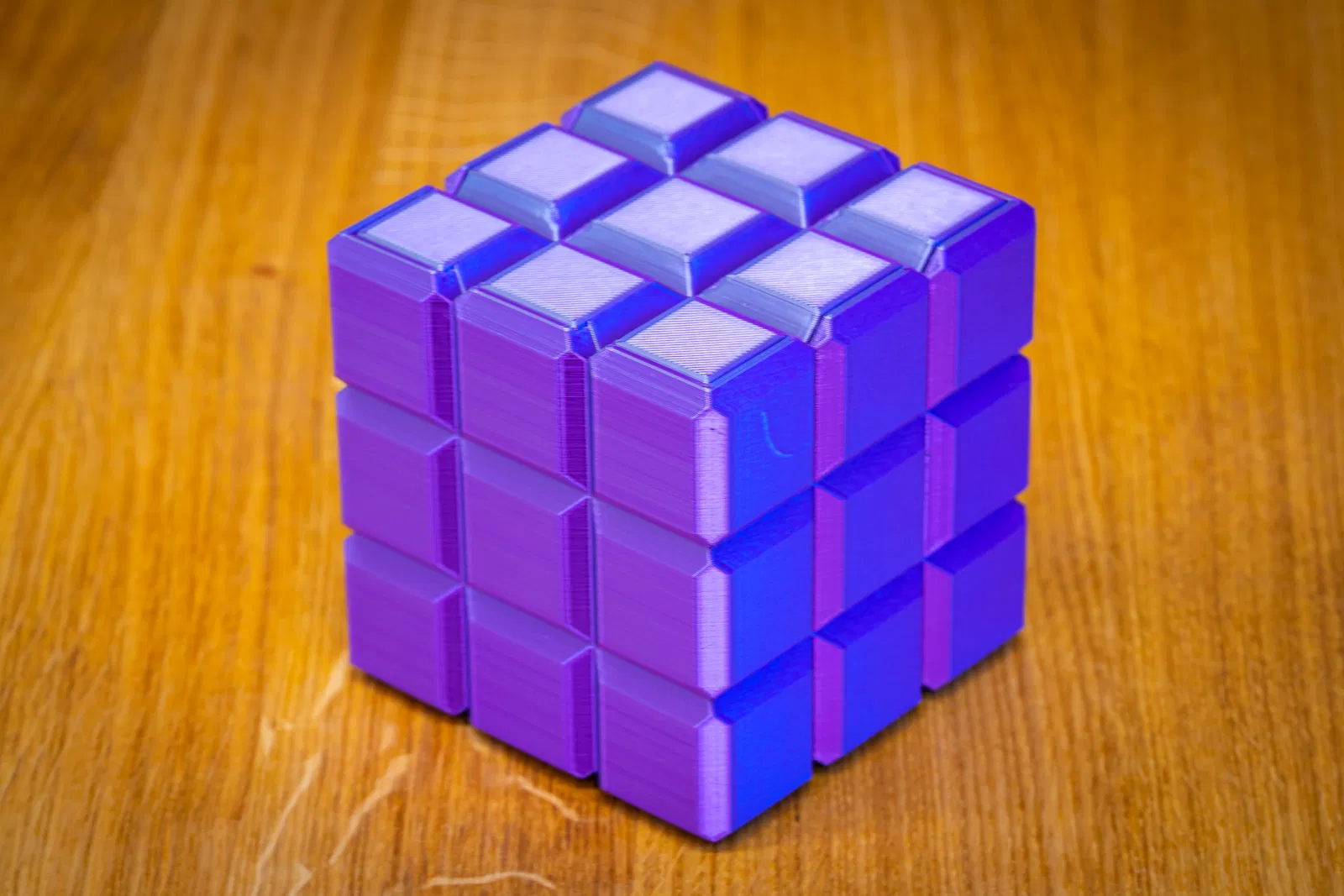

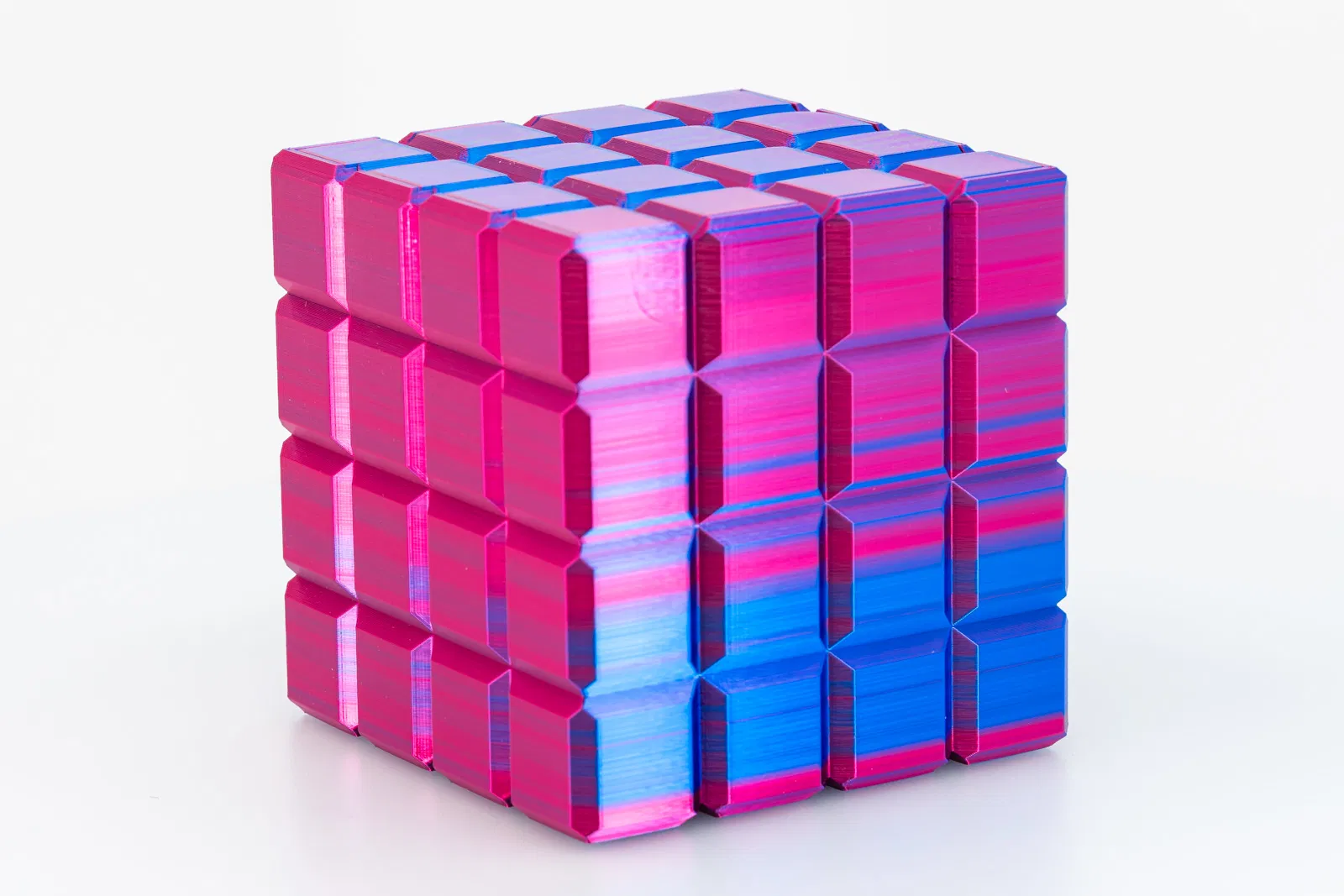

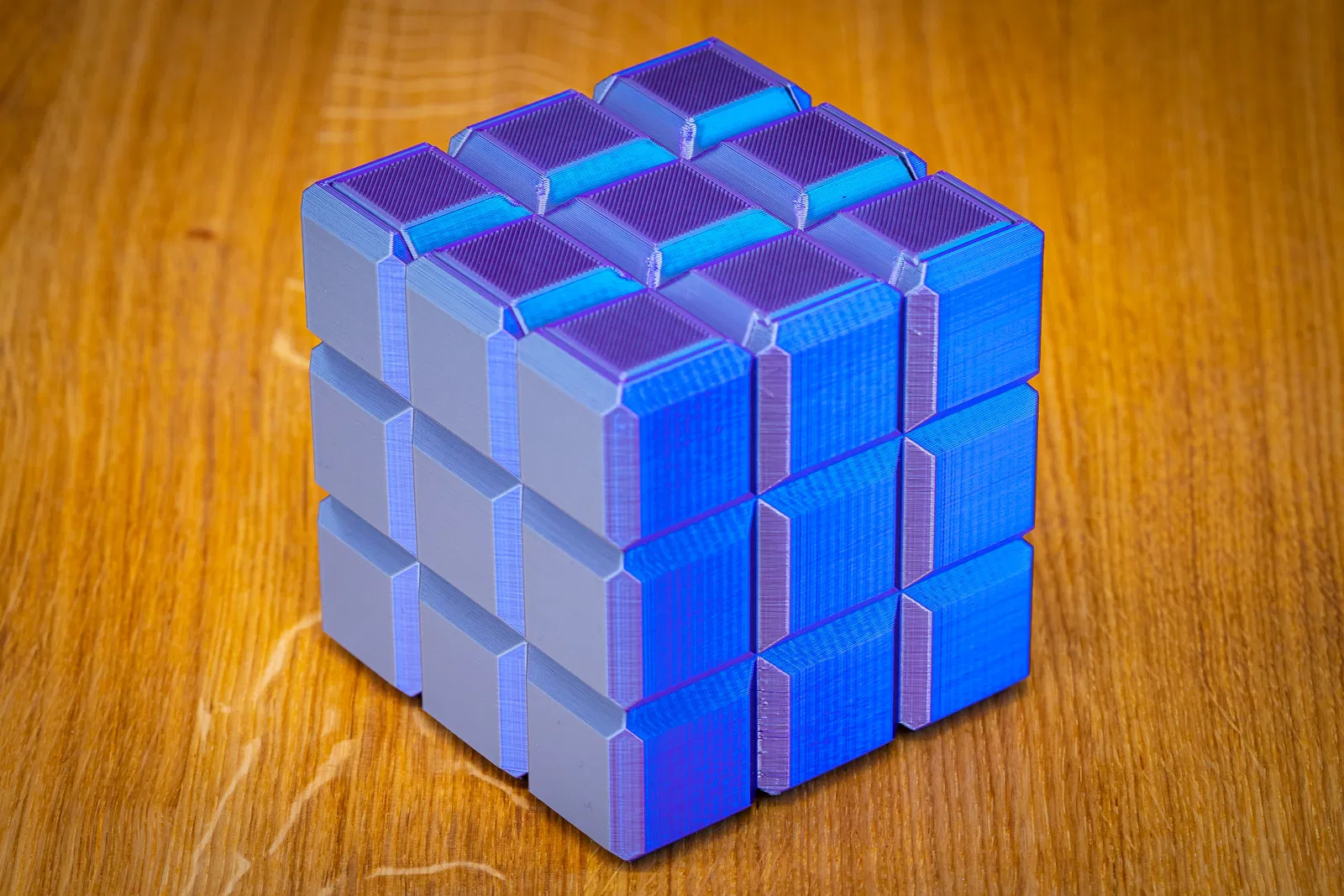

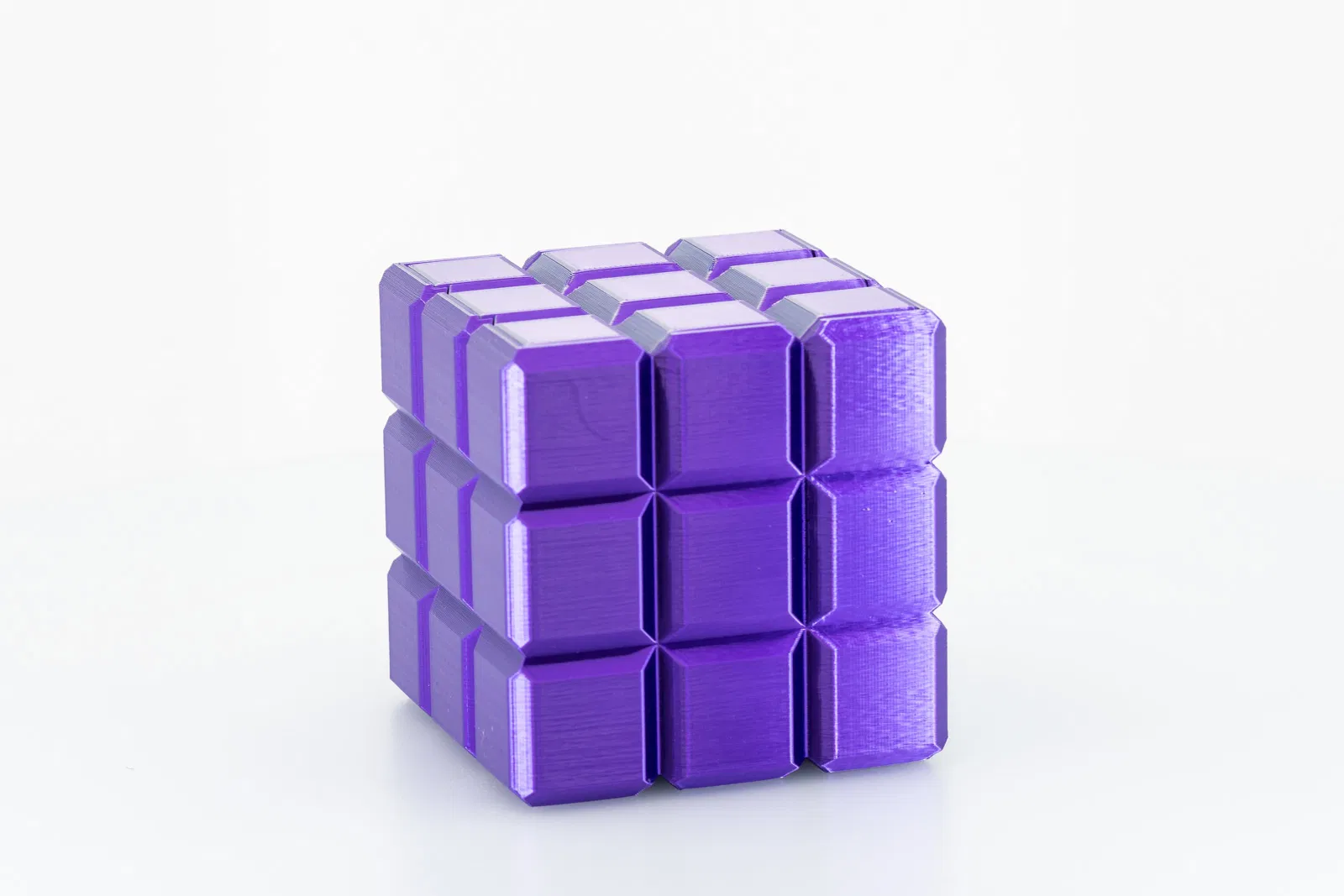

Photos, Sorting, Compatibility

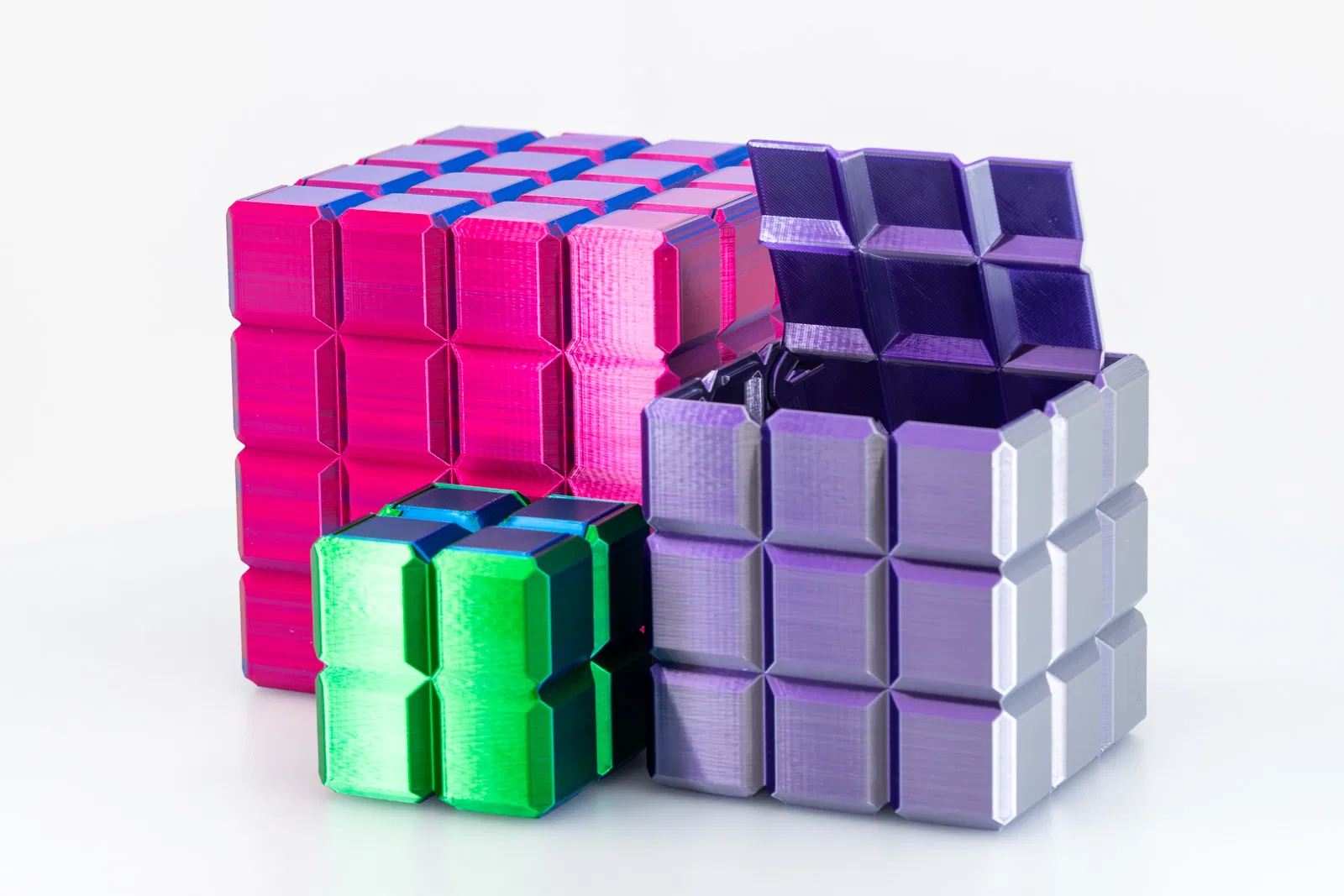

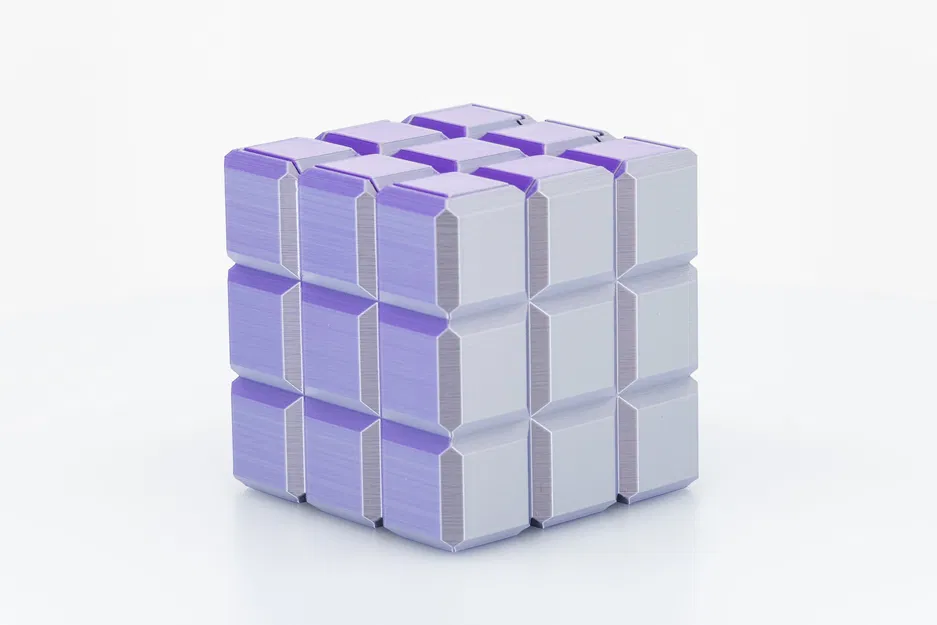

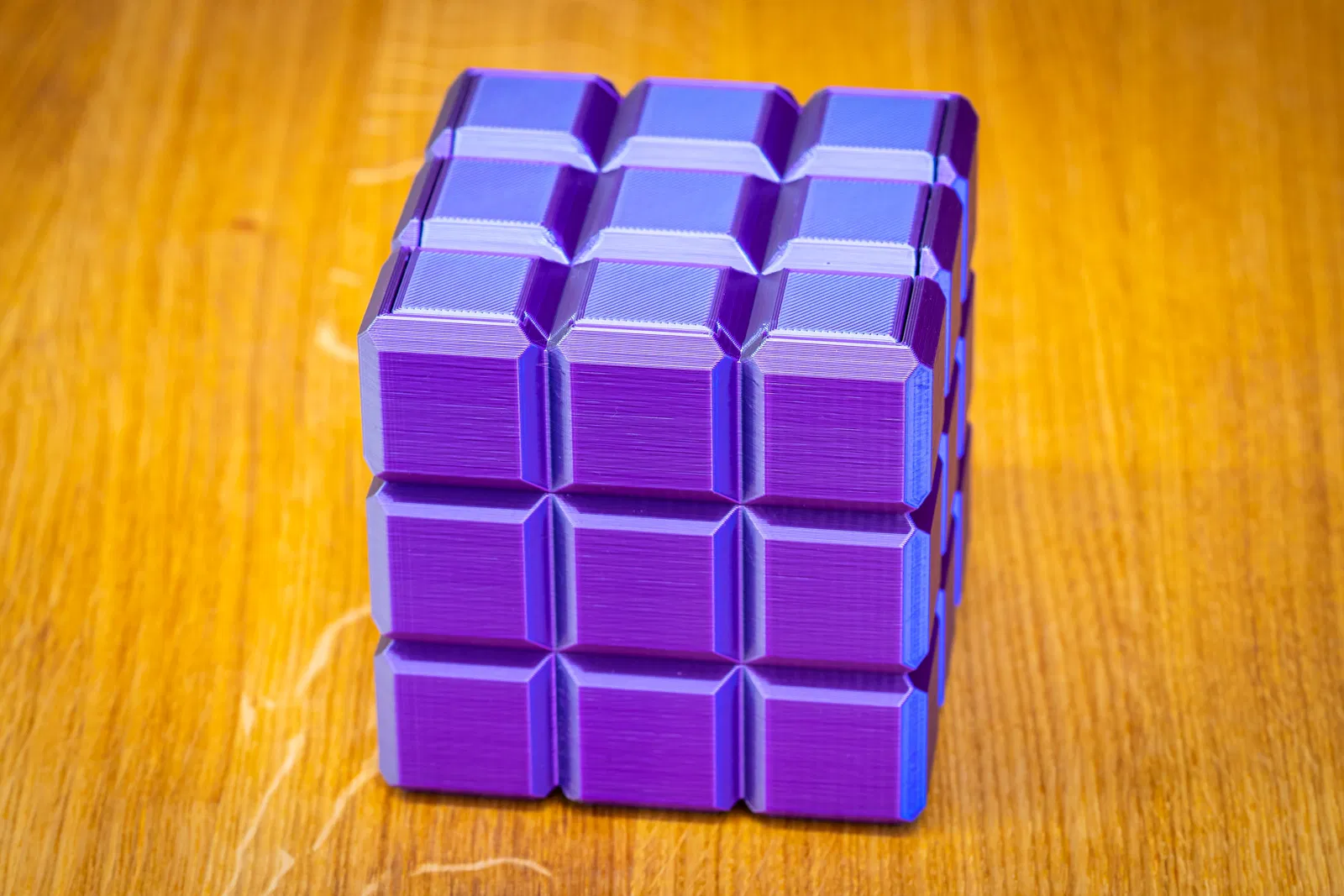

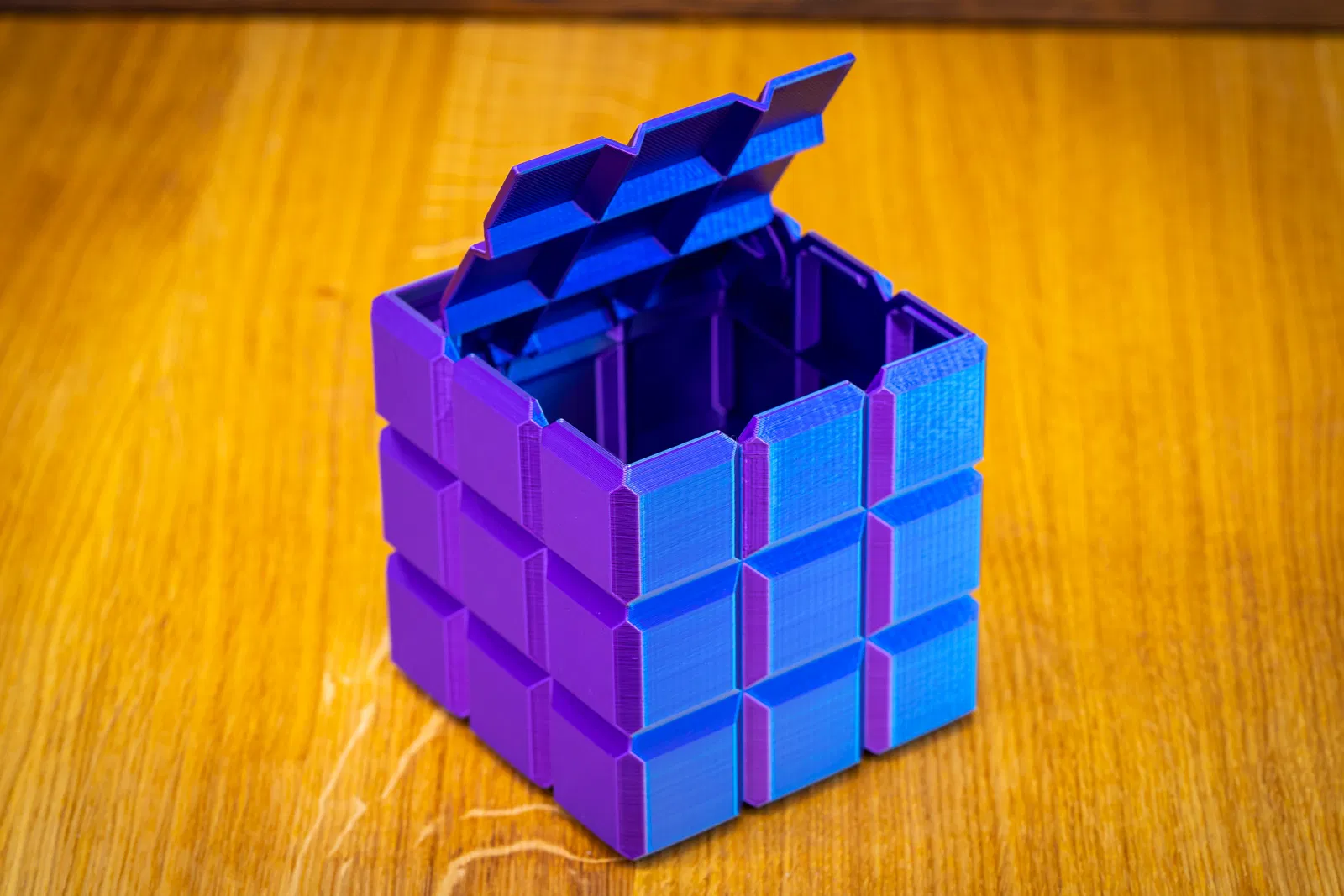

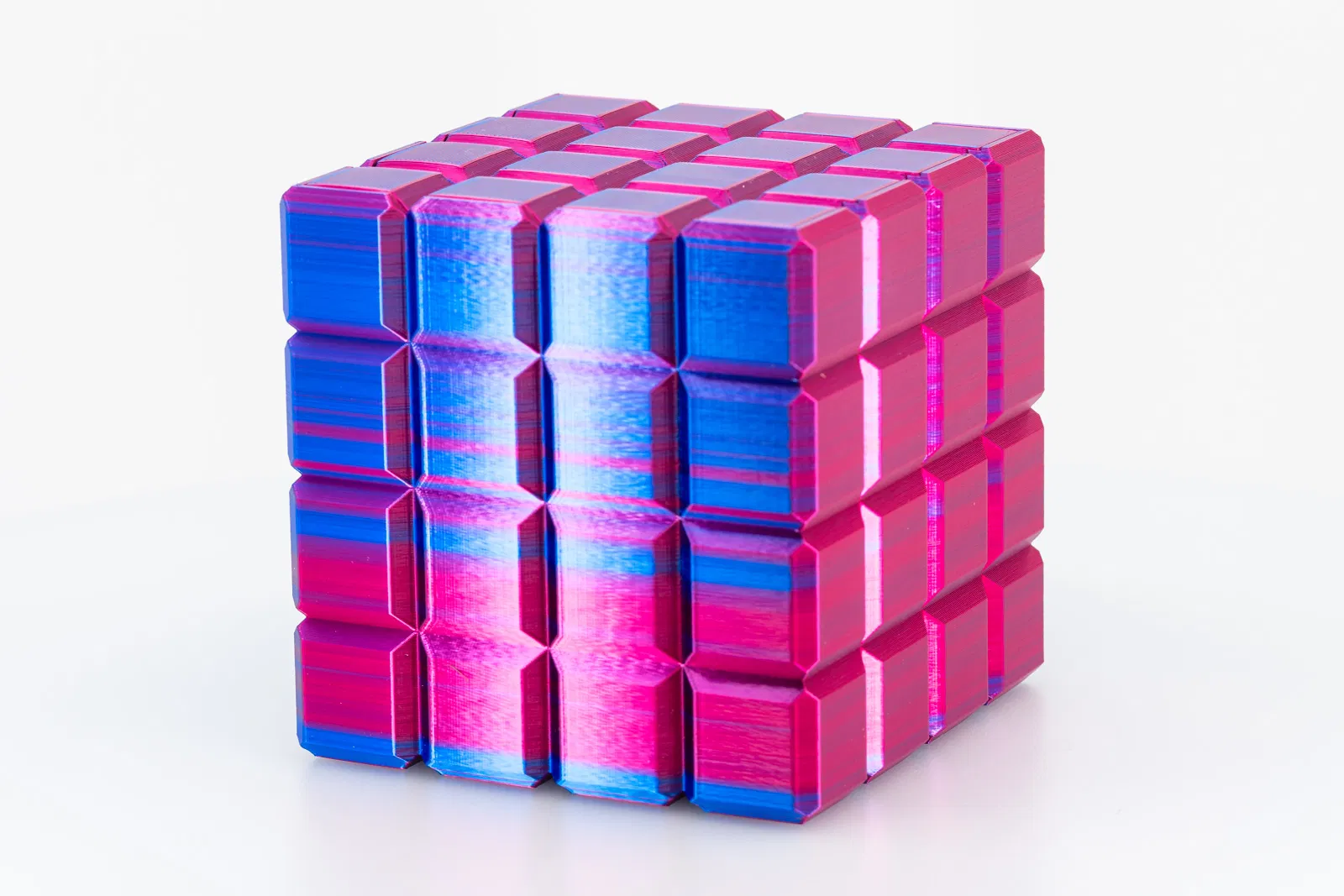

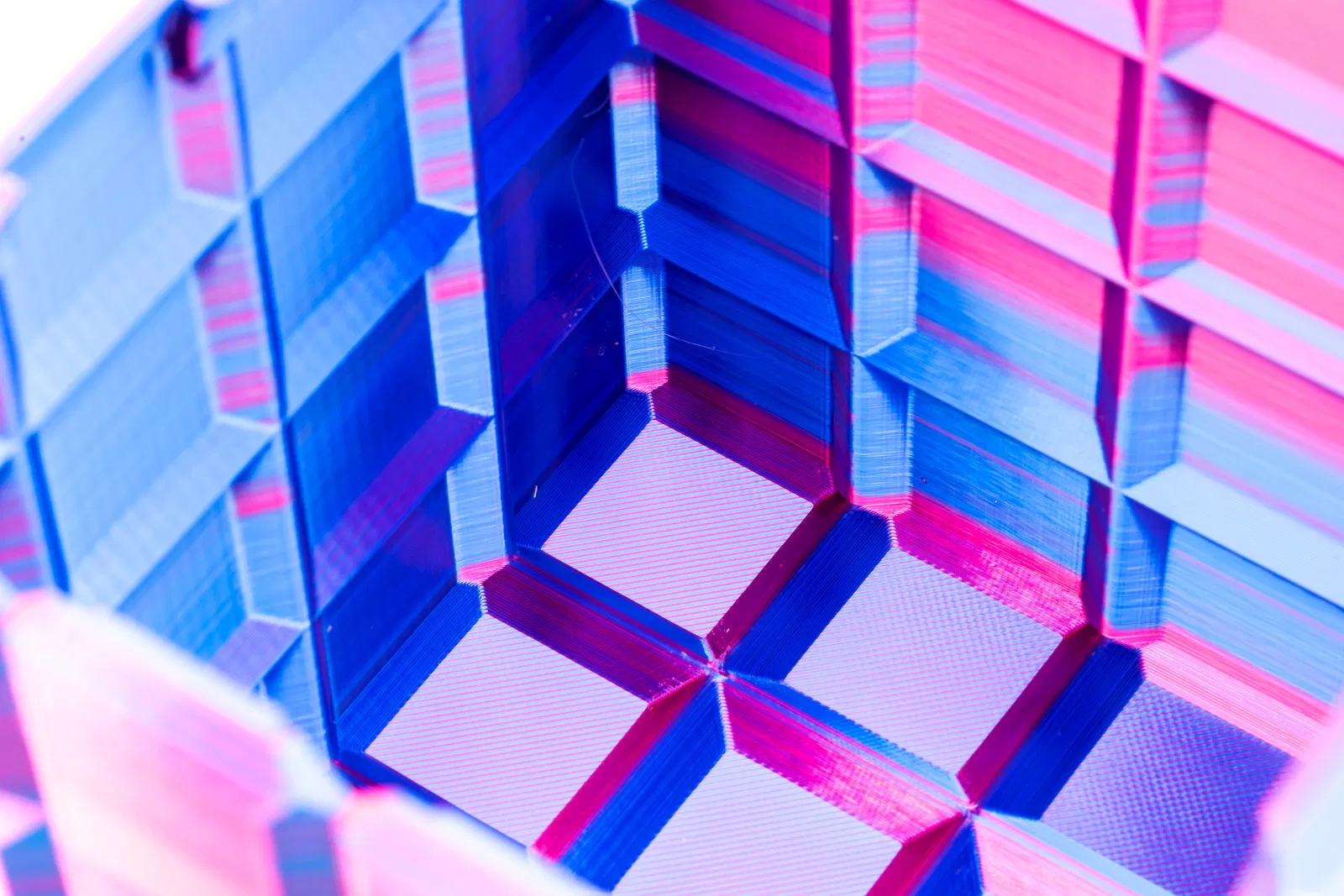

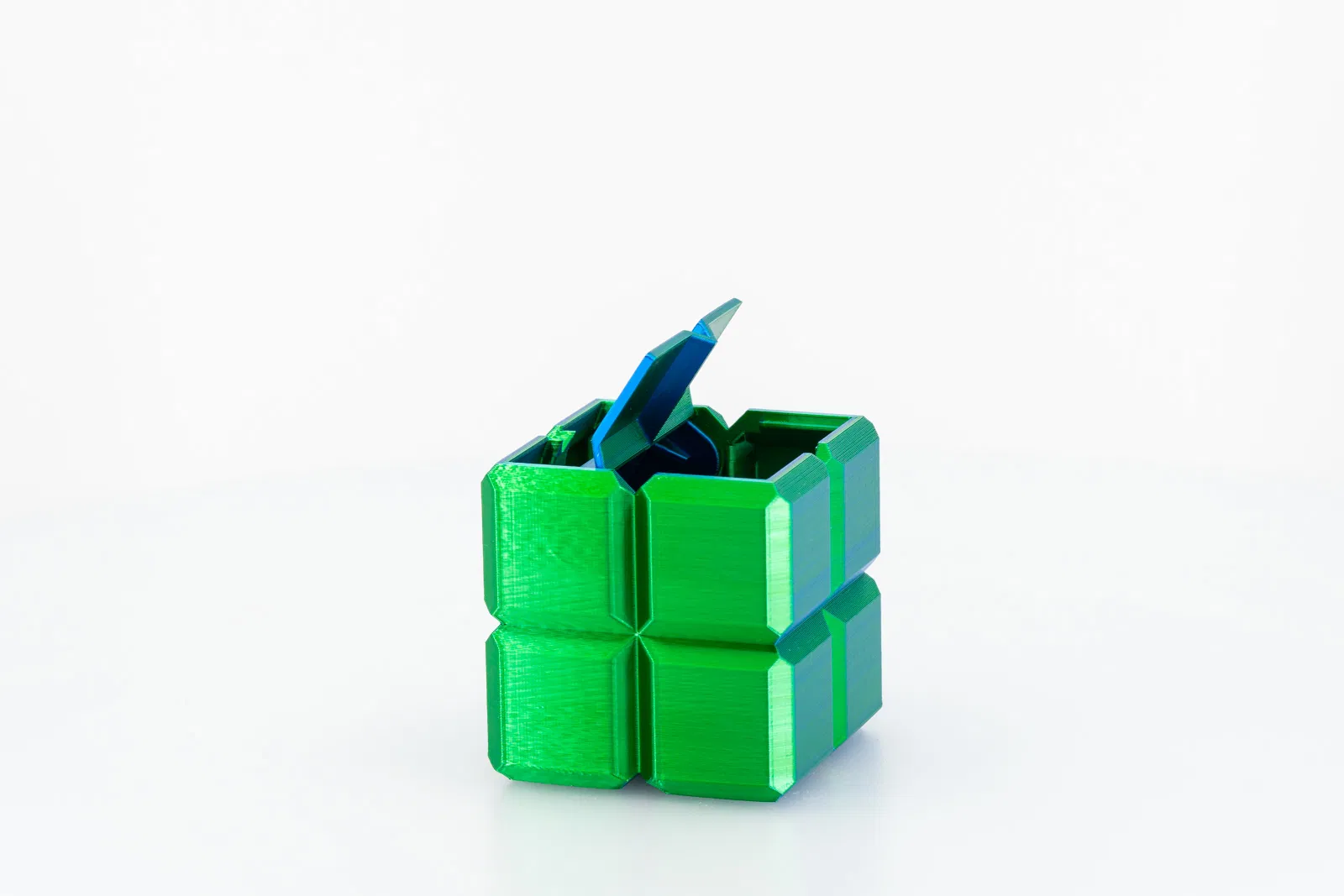

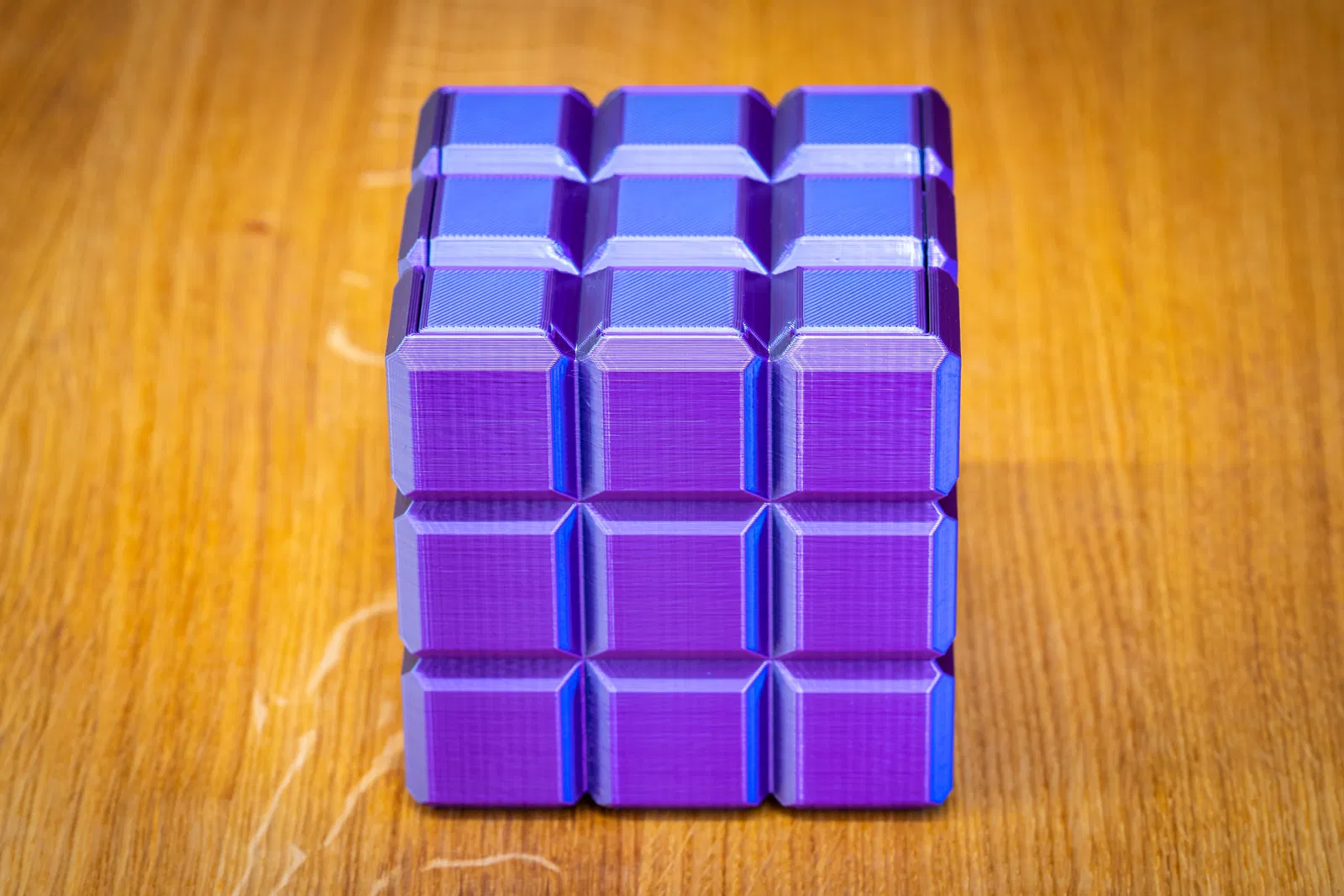

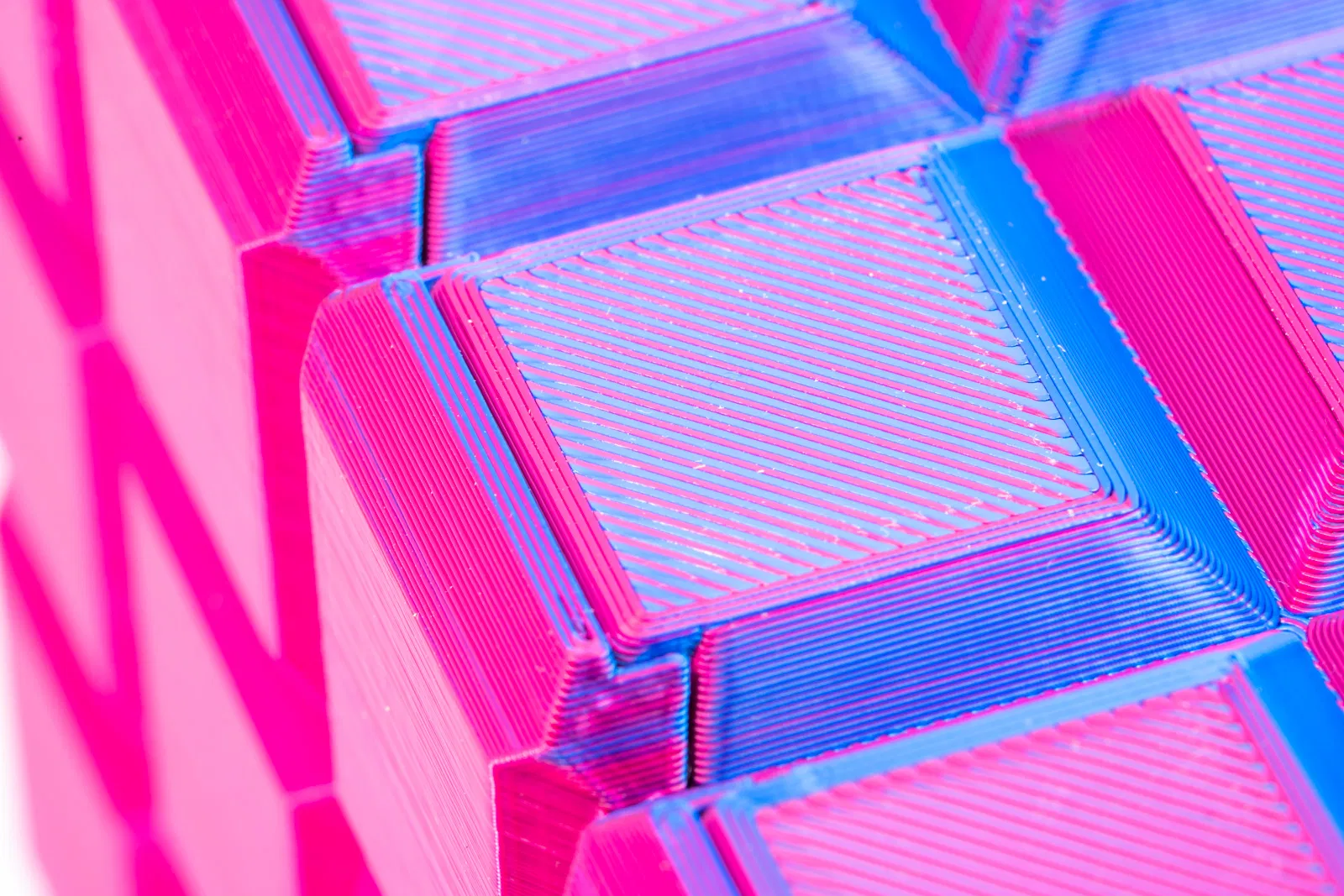

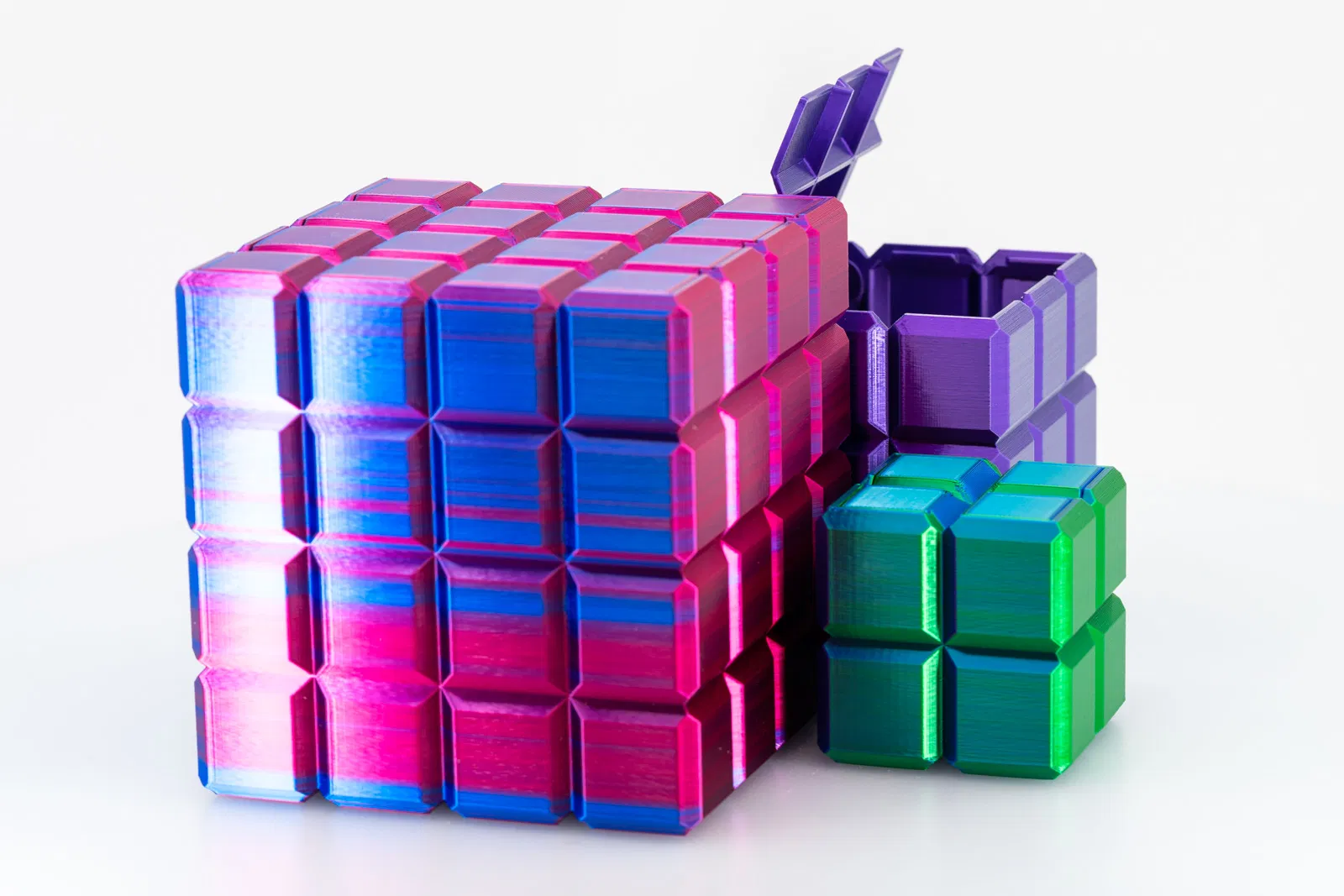

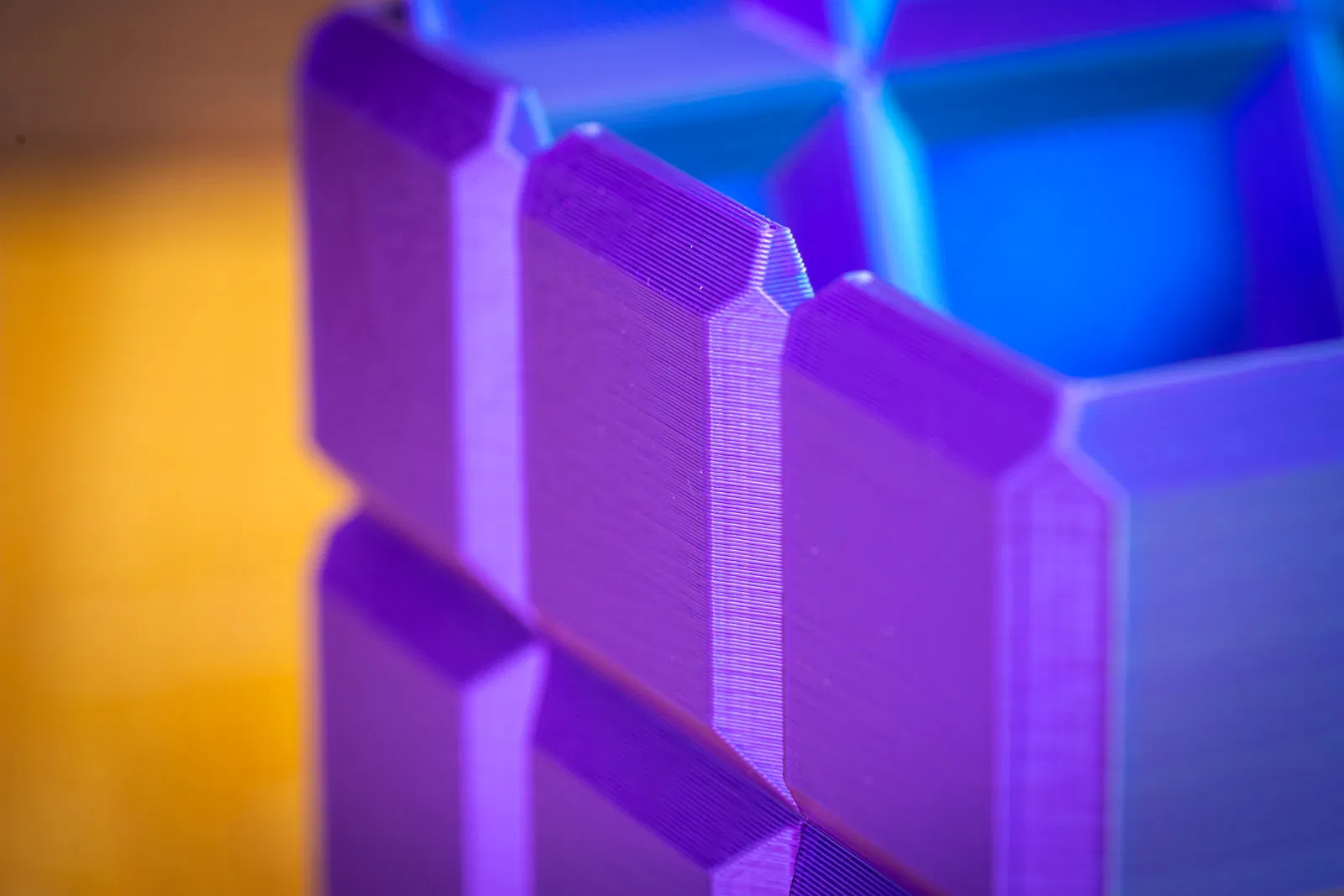

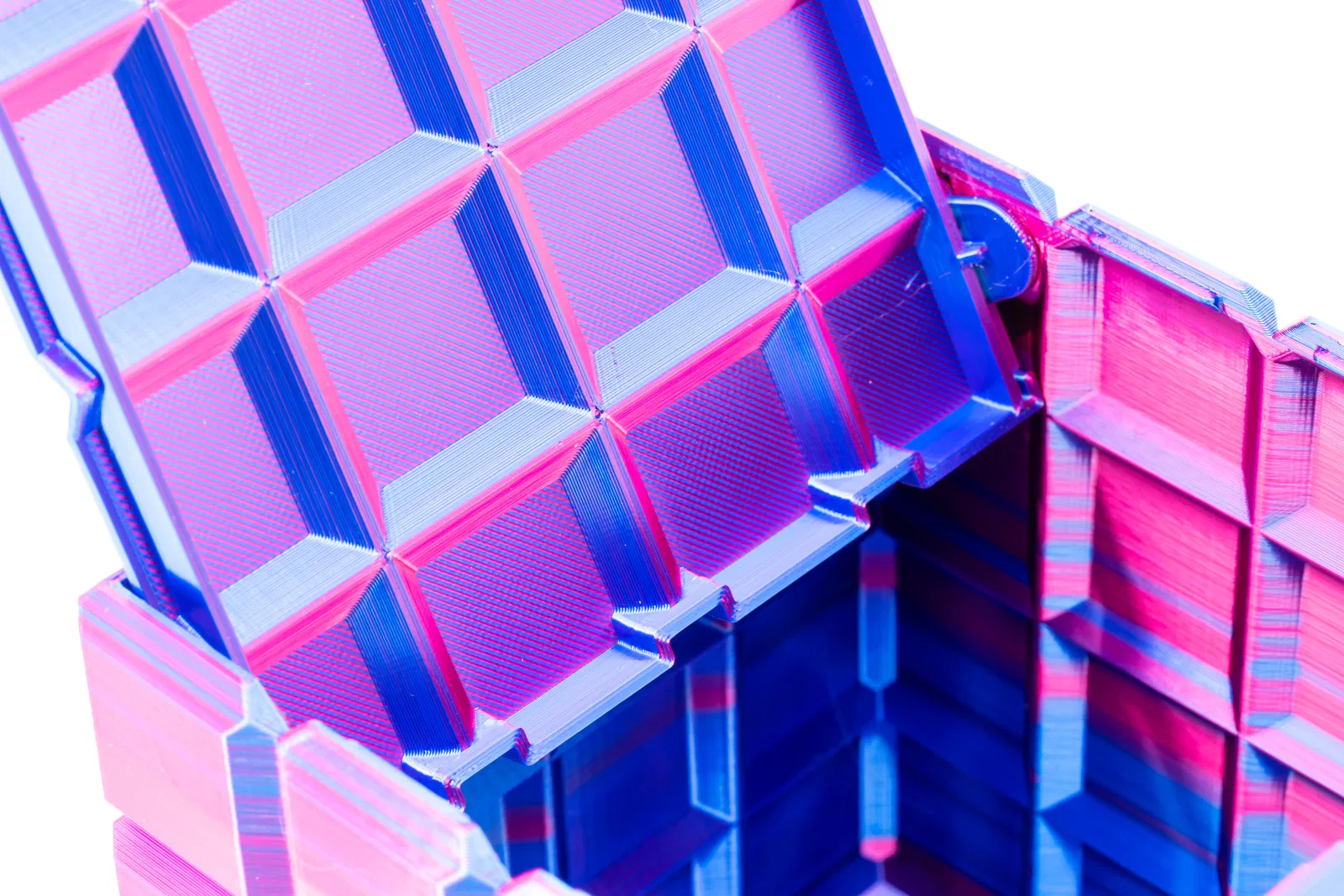

Ảnh chụp các bản in thực tế được in bằng Original Prusa i3 MK3S+, dùng nhiều loại “magic filaments” từ 3Djake.

Lúc mình tạo project này, nền tảng này chưa hỗ trợ sắp xếp file model. Xin lỗi vì thứ tự file bị ngẫu nhiên. Bạn tải hết về để có thể tự sắp xếp lại trên ổ đĩa của bạn.

Các hộp này tương thích với rail grids của hệ của mình.

Fusion360 Design and Generator Scripts

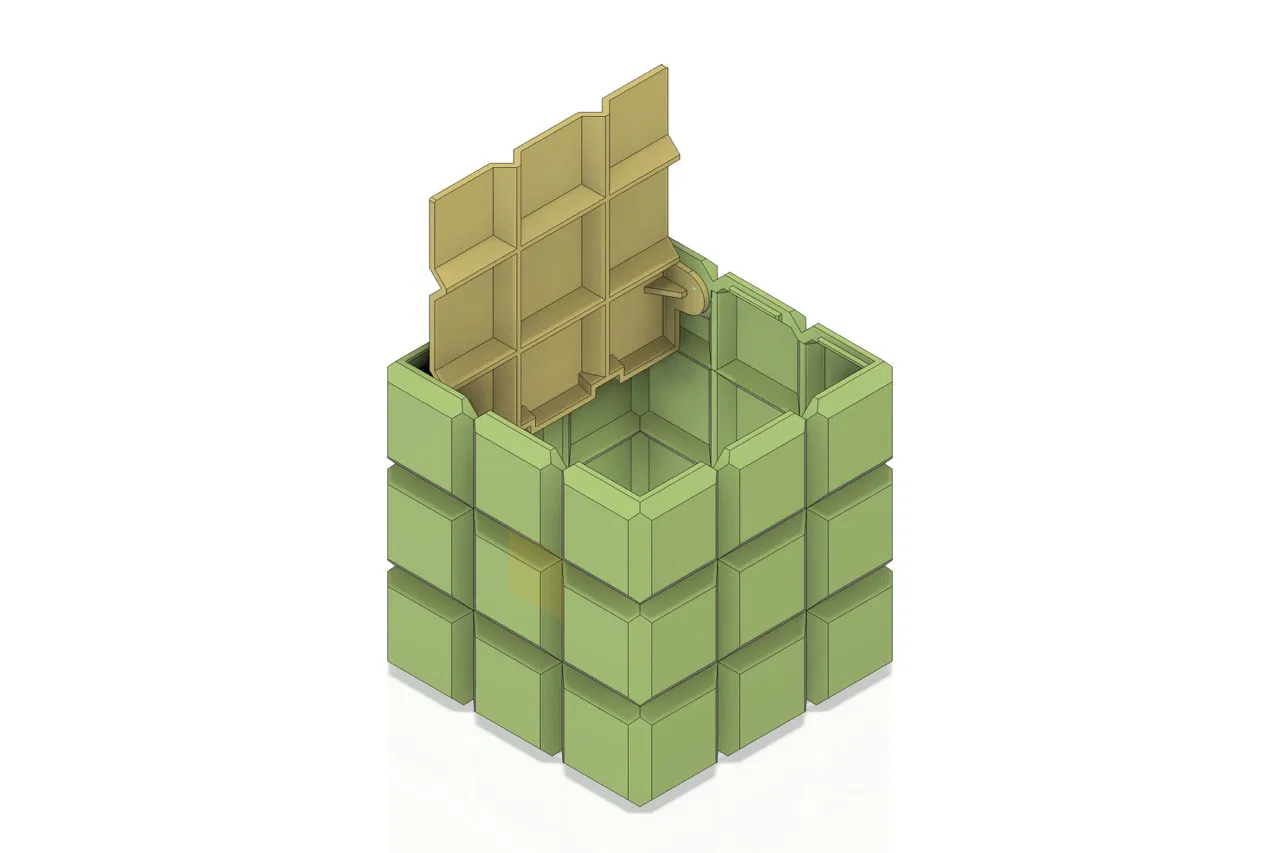

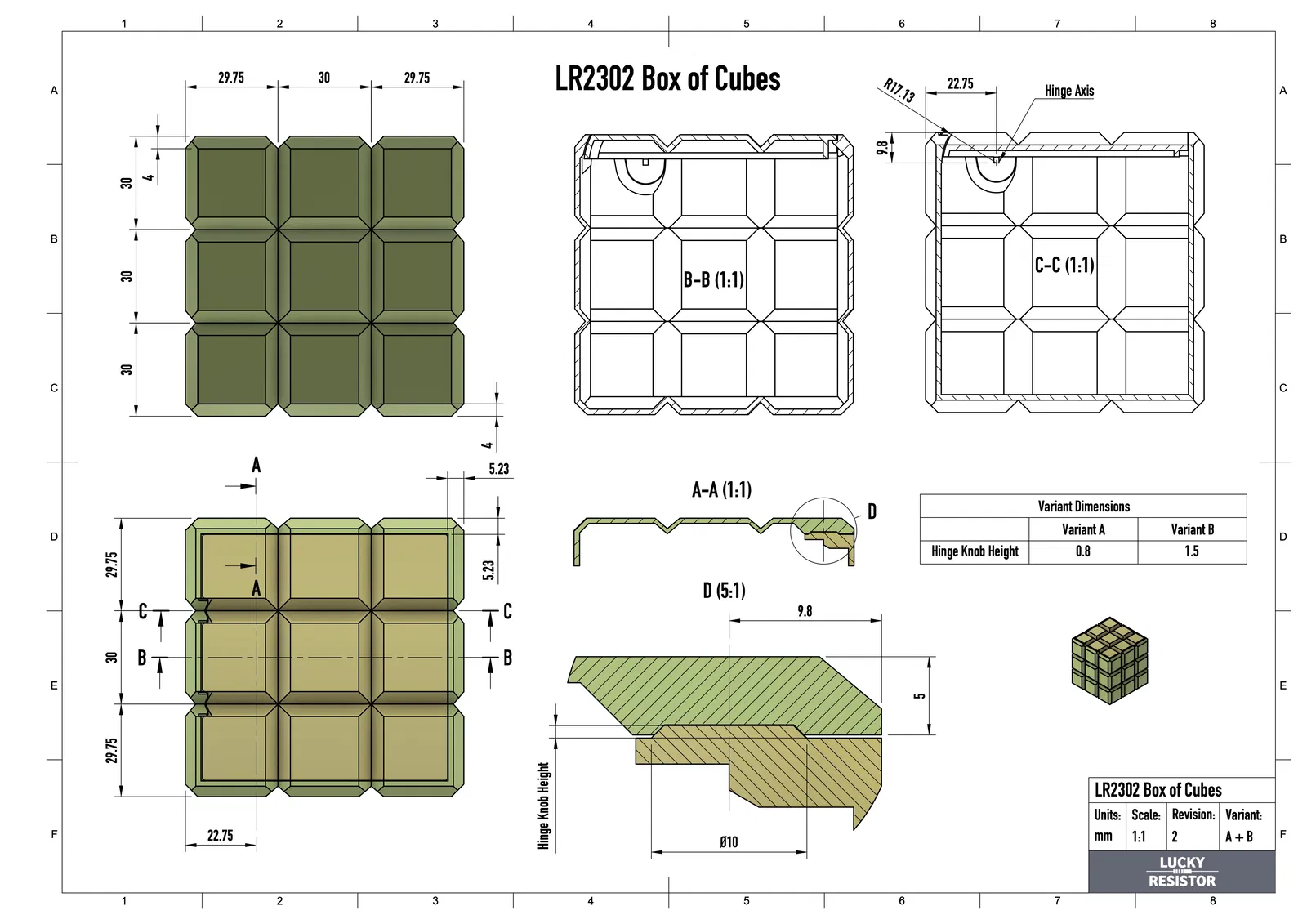

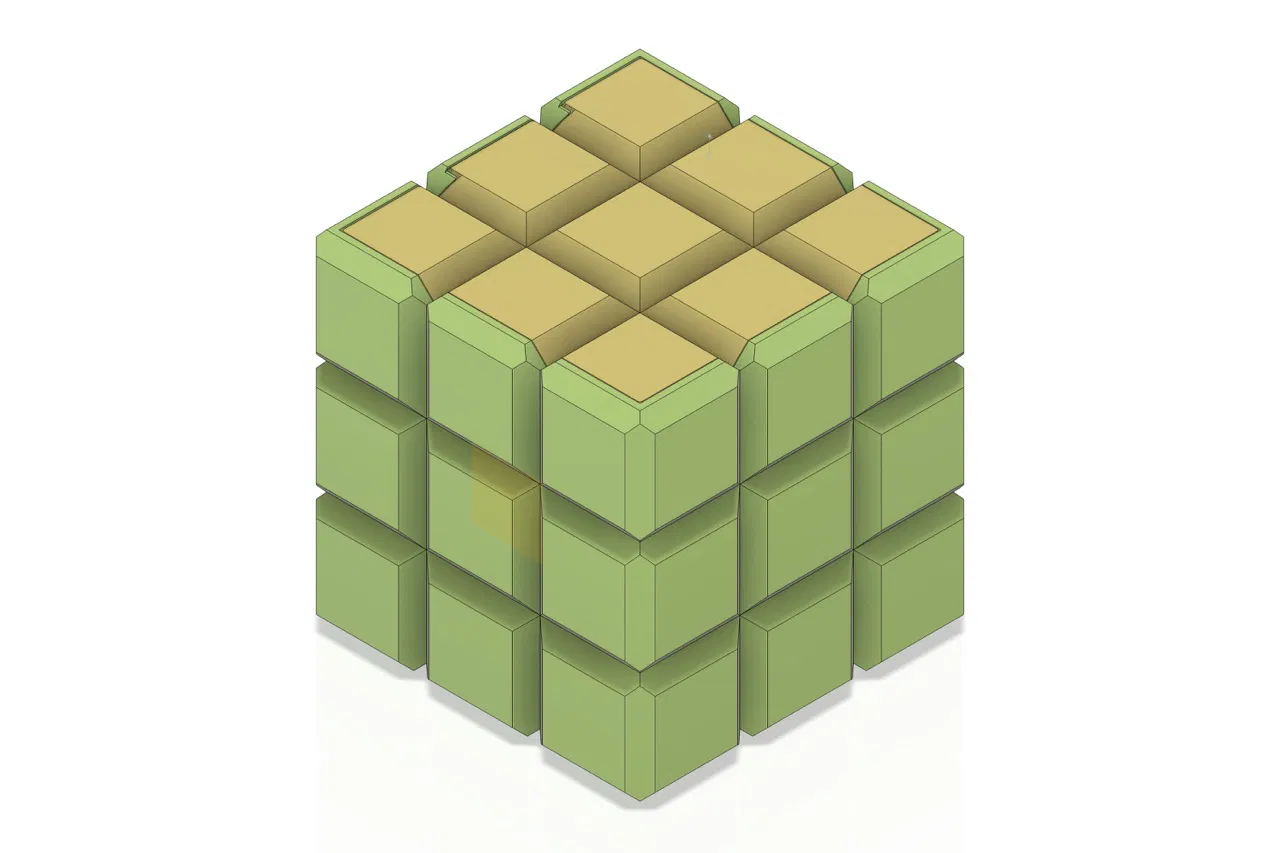

Trong mục “other files”, bạn sẽ tìm thấy các thiết kế đã slice trong Fusion360 cho thân hộp và nắp. Ngoài ra còn có các generator scripts dùng để tạo ra toàn bộ các kích thước khác nhau.

Các thiết kế này không phải bản vẽ kết cấu (construction designs) của hộp, mà là nguồn dùng để generate các model được đăng. Những nguồn này được phát triển từ thiết kế gốc mình làm.

Mình chia sẻ các source và scripts này để minh hoạ cách bạn có thể dùng chúng để tạo biến thể kích thước cho thiết kế của bạn. Bạn chỉ cần slice thiết kế theo cách phù hợp và chỉnh các tham số trong script.

Conclusion

Borg cũng “duyệt” thiết kế dạng khối lập phương tối ưu và hiệu quả này. Nếu bạn thấy hữu ích, nhớ đánh giá và up hình bản in của bạn nha.

Happy Printing!

Revisions

Revison 2

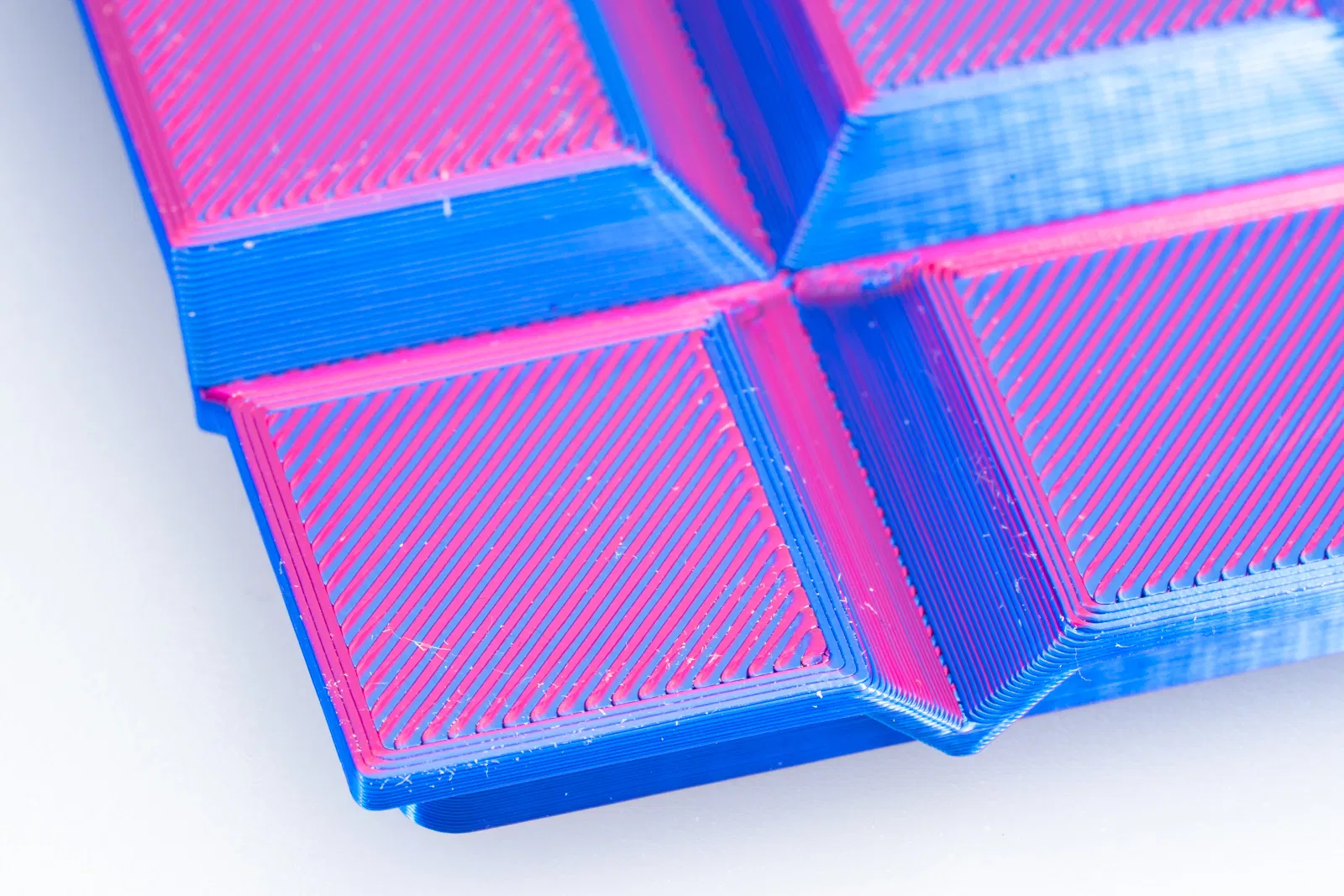

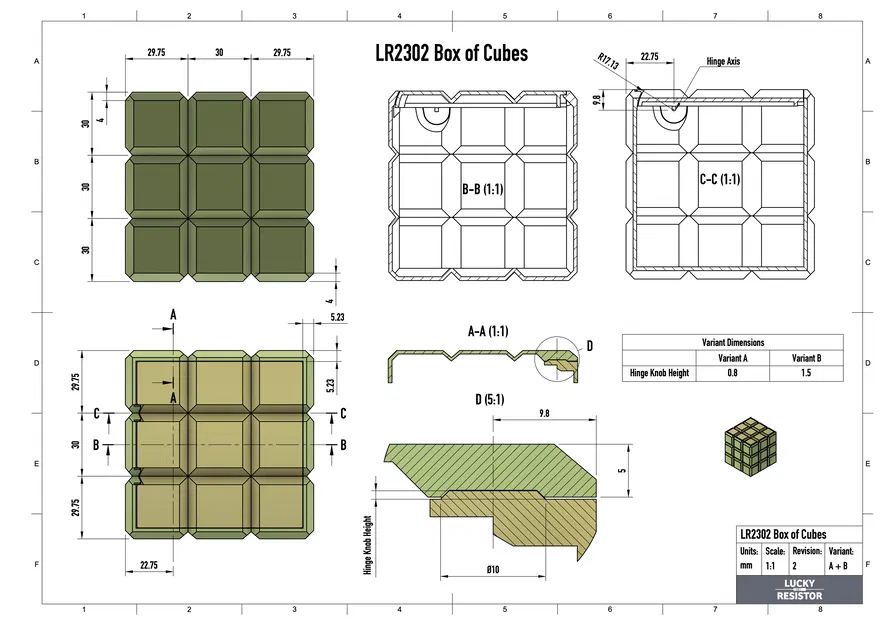

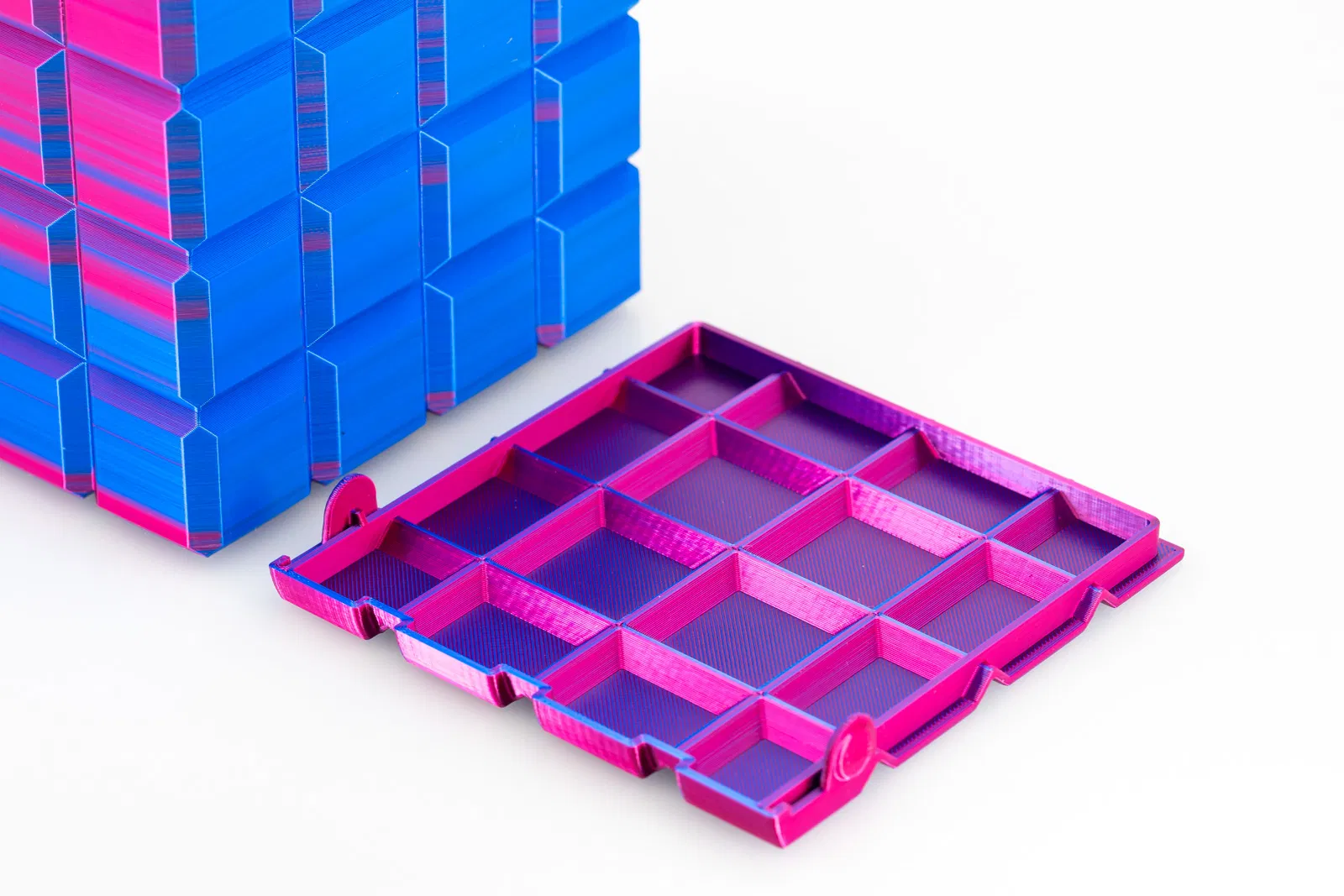

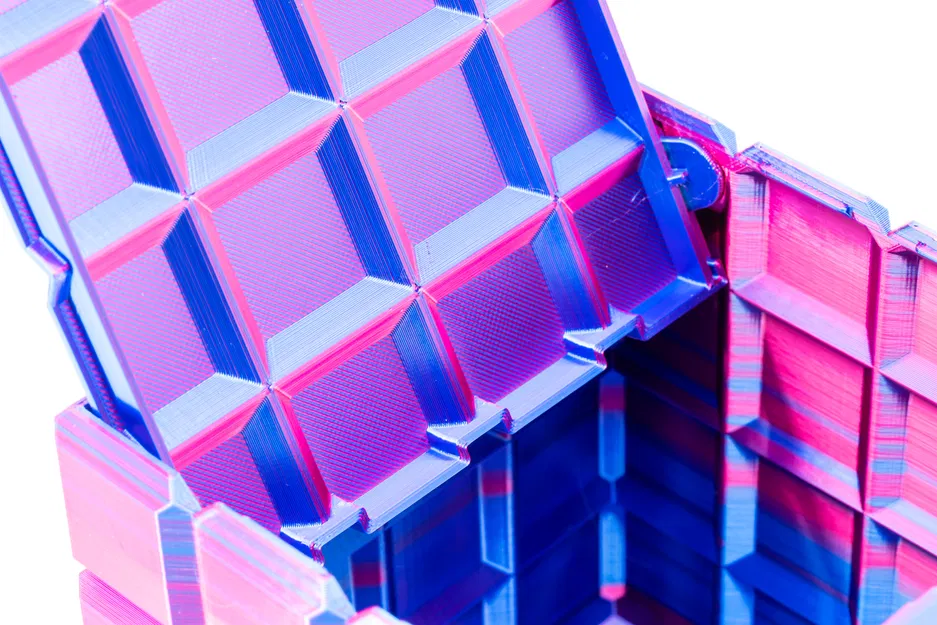

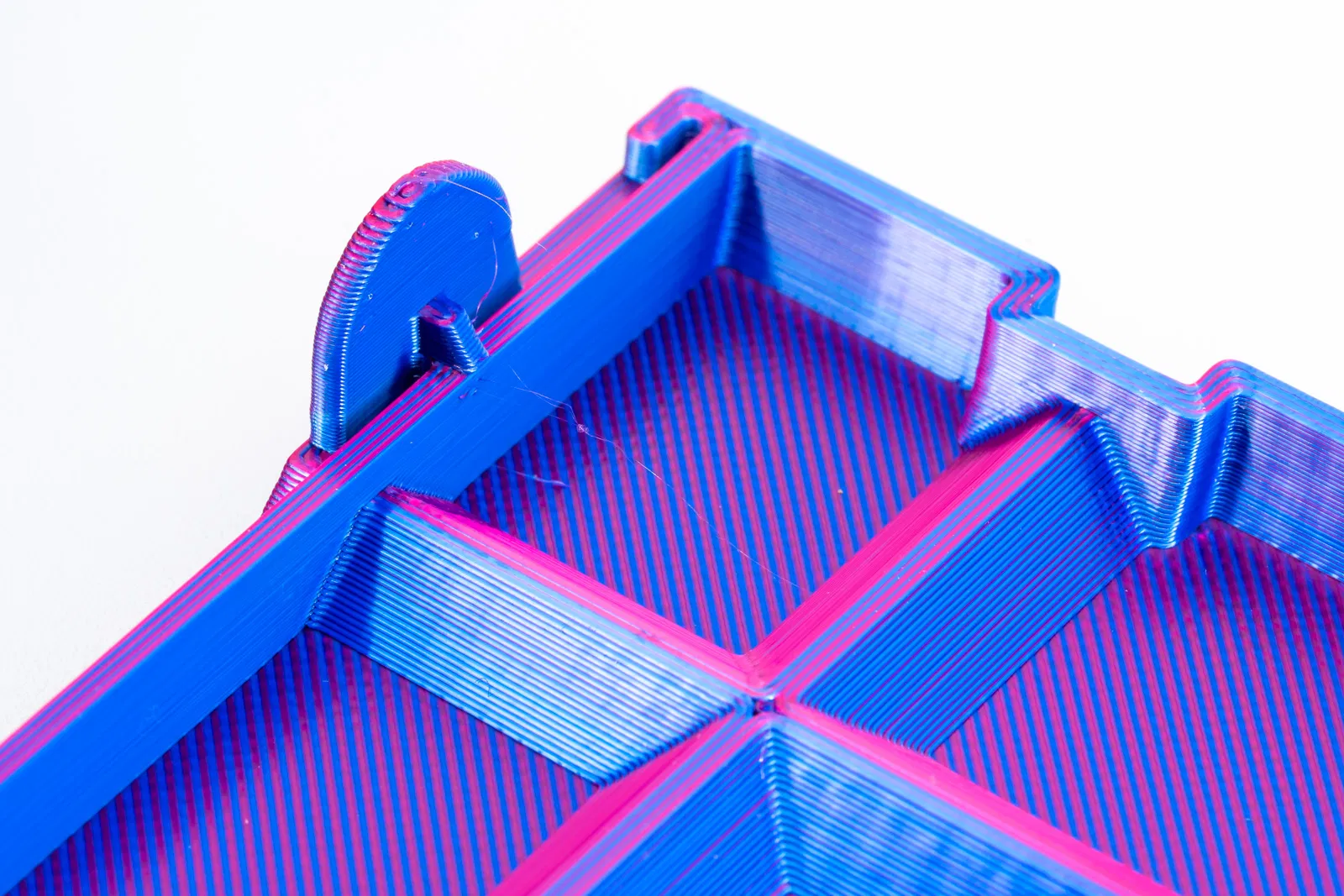

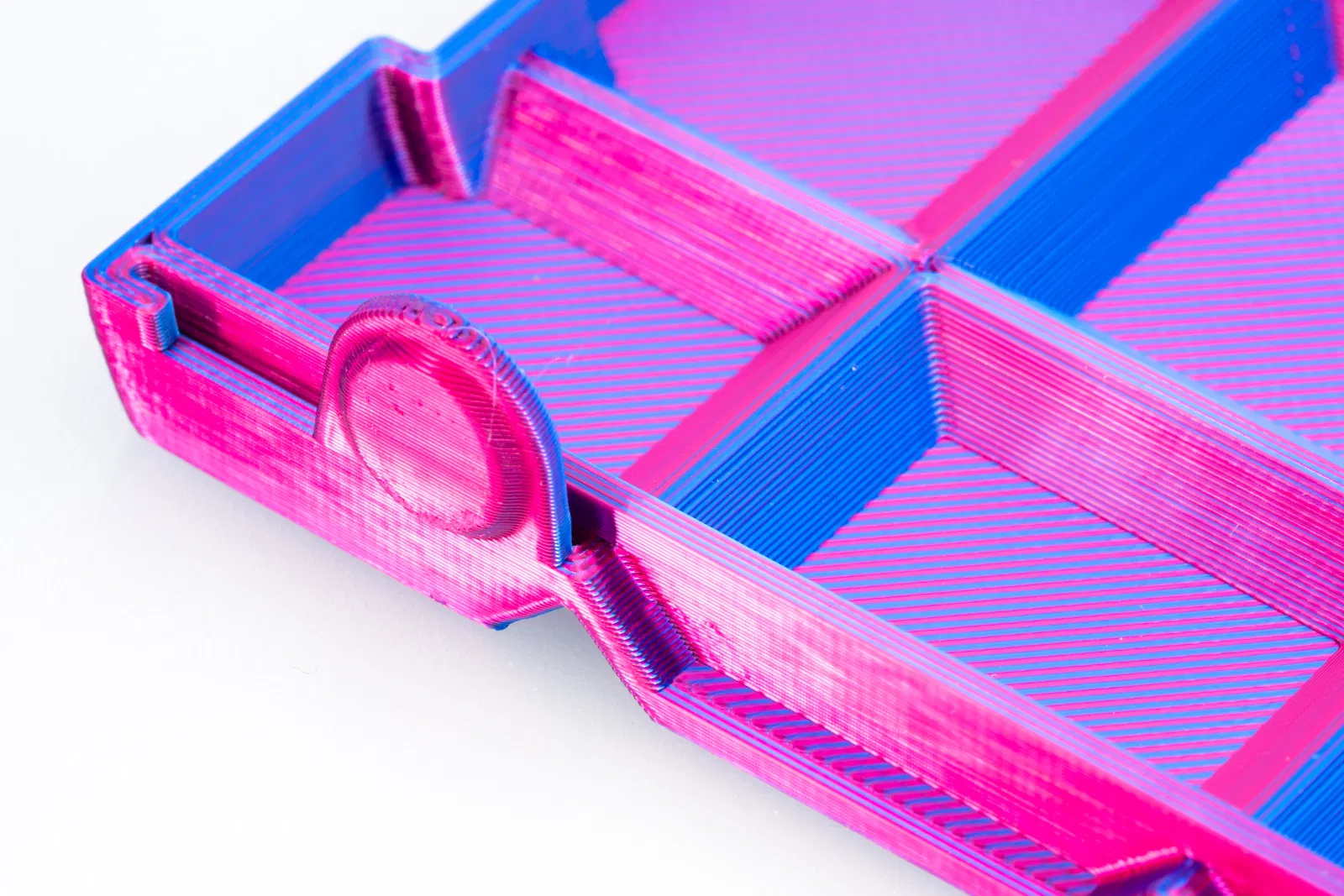

Sau khi mình làm bể hai cái nắp trong lúc test, mình nhận ra phải chấp nhận đánh đổi giữa tiết kiệm vật liệu và vẻ ngoài mỏng gọn của nắp. Ở revision 2, mình thêm một brim/vành bao quanh toàn bộ nắp, giúp tăng độ cứng đáng kể và giảm ứng suất ở các góc tại cạnh khối cube.

Với cái vành này, việc thêm mã part lên nắp không còn hợp lý. Vì mã part trên nắp là dư thừa so với thân hộp, mình đã bỏ hẳn.

Mình cũng xử lý lại khoảng hở giữa nắp và hộp vì trước đó có vài chỗ hơi khít. Giờ nắp trượt “thoáng” hơn, ít có khả năng cạ vào thân hộp.

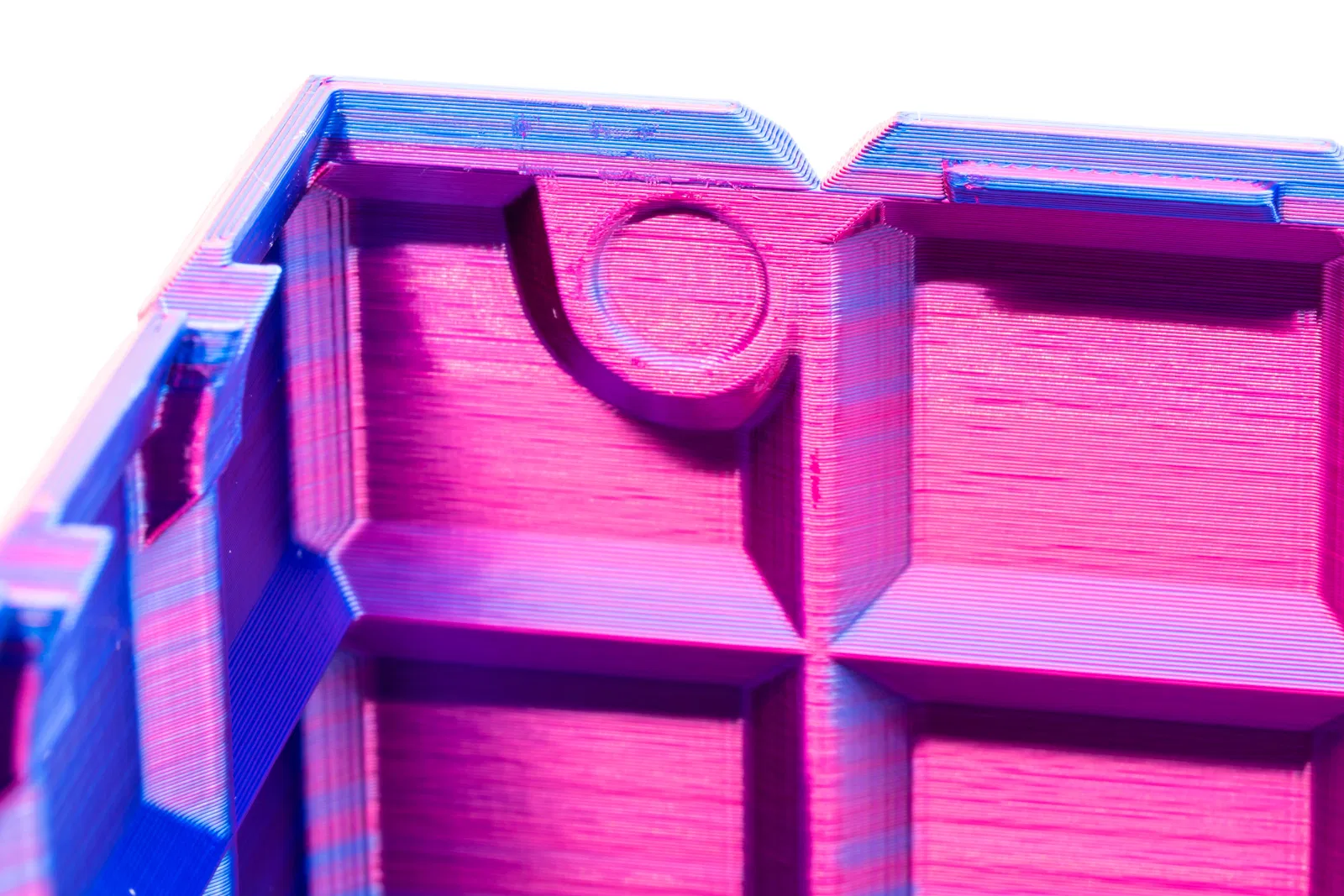

Phần hình học (geometry) giữa nắp và thân hộp dọc theo phía bản lề trước đó có vài lỗi nhỏ, đôi khi làm bản in không đẹp. Mình đã chỉnh lại các geometry này để slicer cho kết quả ổn định hơn.

Nếu bạn thích revision 1 hơn, trong mục “other files” có một file ZIP chứa toàn bộ file của revision 1.
