Kẹp Ống Snap-in (Rev. B) – 20-200mm – 0.8-5.5in

Chào mừng bạn đến với bản revision cải tiến của thiết kế kẹp ống snap-in của mình — giờ có thêm nhiều đường kính hơn và thêm các khoảng cách tới tường! Thiết kế đa dụng này được tối ưu cho quy trình FFF với nhiều loại filament, giúp in nhanh, không cần support và dùng ít vật liệu. Thành phẩm cho ra một chi tiết vừa dùng được ngay, vừa chắc chắn.

Khi in bằng PETG hoặc ASA, lực kẹp đủ để giữ ống dọc theo tường mà không cần thêm ngàm/khóa phụ. Với trường hợp gắn trần hoặc ống nặng, có sẵn các lỗ để siết kẹp bằng dây rút (zip tie).

Trang dự án này giới thiệu revision B đã được cải tiến. Lưu ý kích thước không giống revision A, nhưng bạn vẫn có thể tải các mẫu cũ từ trang gốc.

Update 2024-08-13: Mình thêm một thiết kế ví dụ cho Fusion để bạn xem kiểu kẹp này được dựng như thế nào. Xem file _Clamp Extrusion Example.f3d_ ở cuối mục model files.

Cách in Pipe Clamp

Có sẵn project ví dụ cho Prusa Slicer, LR2209B-… Print.3mf, kèm đầy đủ các thiết lập khuyến nghị. Bạn cứ dùng file này, hoặc tham khảo bảng dưới:

Orientation:

In kẹp ống nằm nghiêng (on its side).

Nozzle Size:

0.4mm, 0.6mm, hoặc 0.8mm

Layer Height:

0.2mm hoặc tương ứng với kích thước nozzle

Filament Materials:

Khuyến nghị PETG hoặc ASA, PLA vẫn in được

Perimeters:

3 perimeters (quan trọng!)

Infill:

0%

Prusa Slicer Profile:

"0.2mm Speed"

Lưu ý khi dùng PLA cho các kẹp này

Dù có thể dùng PLA, nhưng đây có thể không phải vật liệu lý tưởng cho mẫu này. Bạn tự cân nhắc khi dùng PLA, vì chi tiết in bằng PLA có thể bị gãy hoặc biến dạng theo thời gian. Nếu tải rất nhẹ hoặc mục đích trang trí, PLA có thể phù hợp.

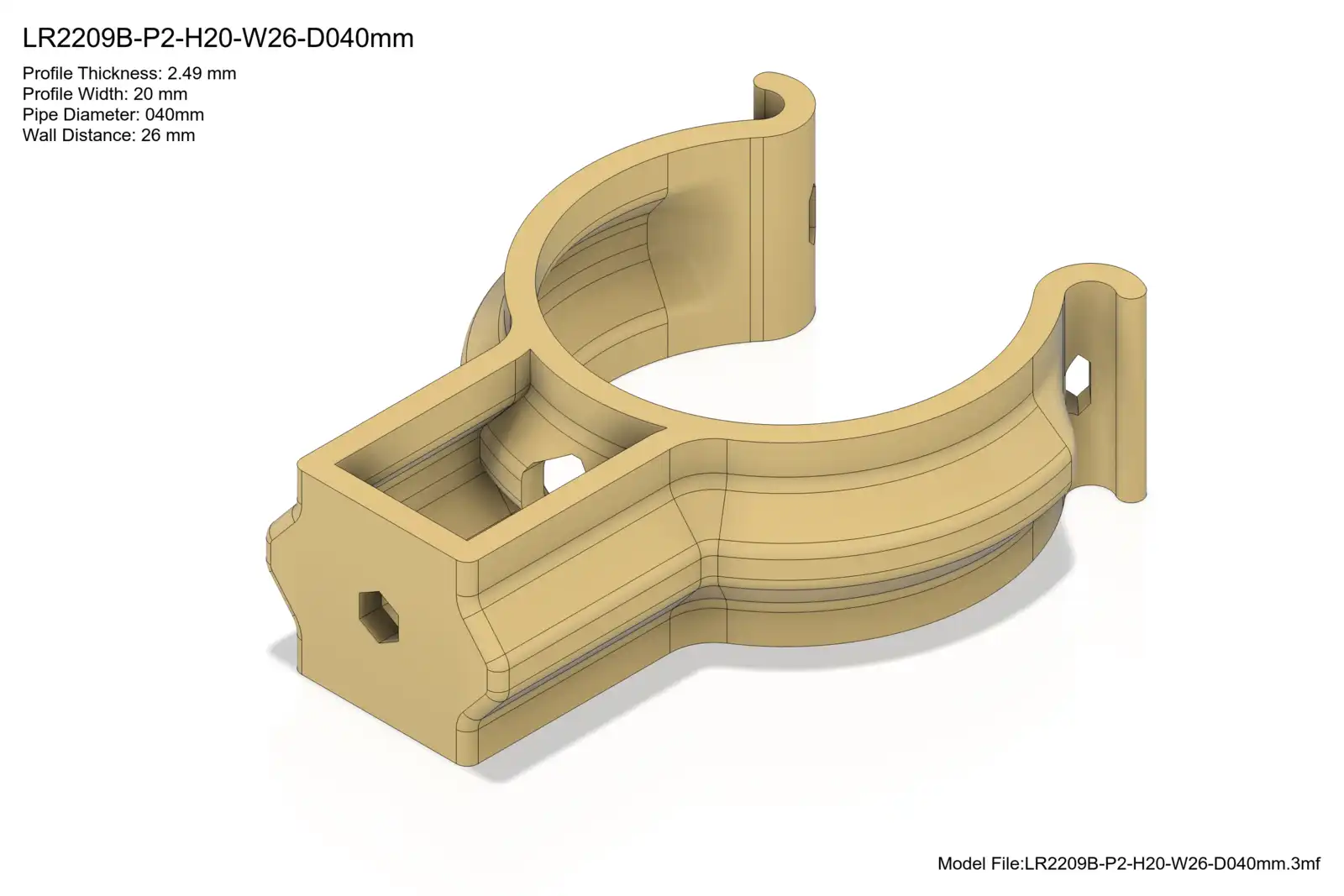

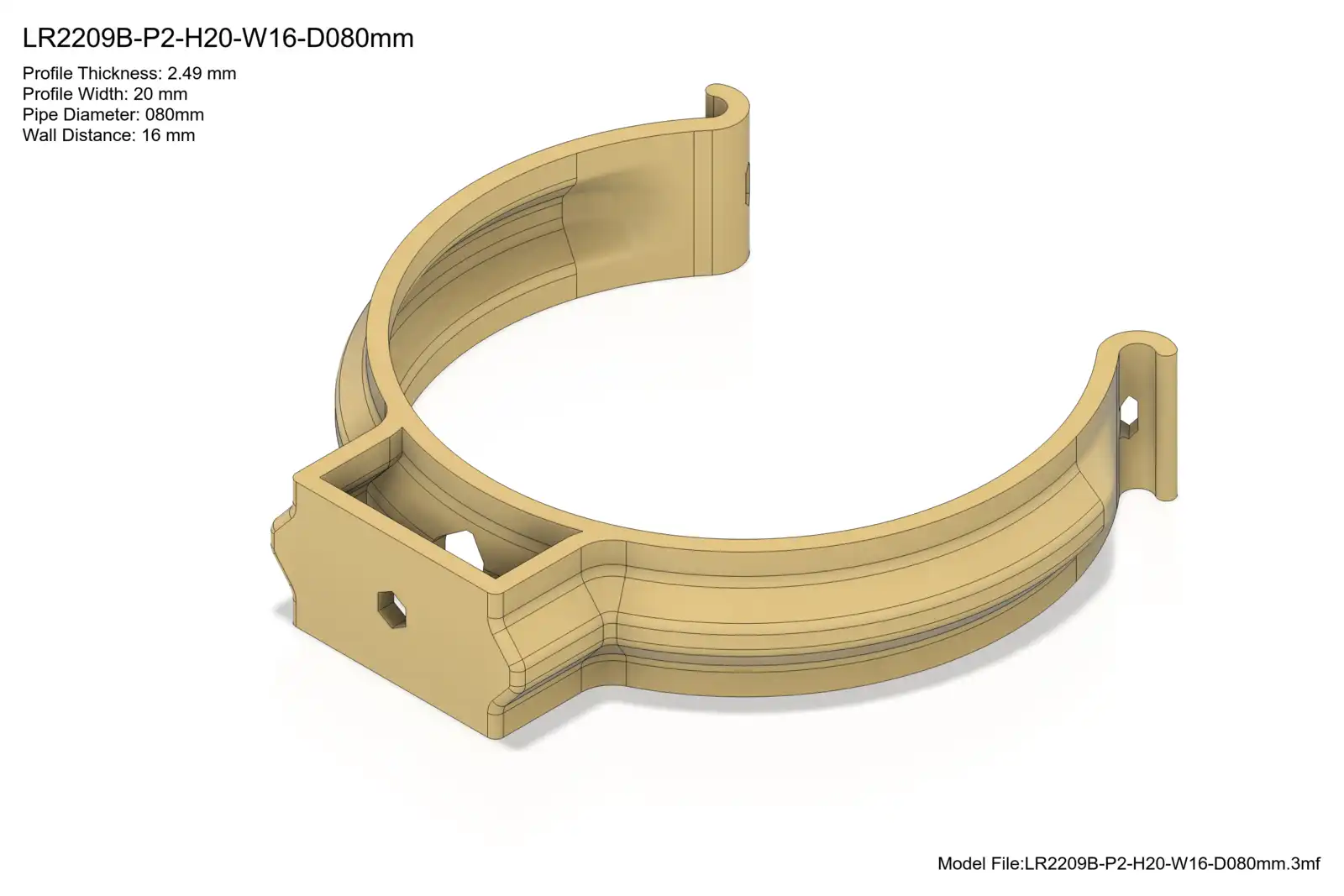

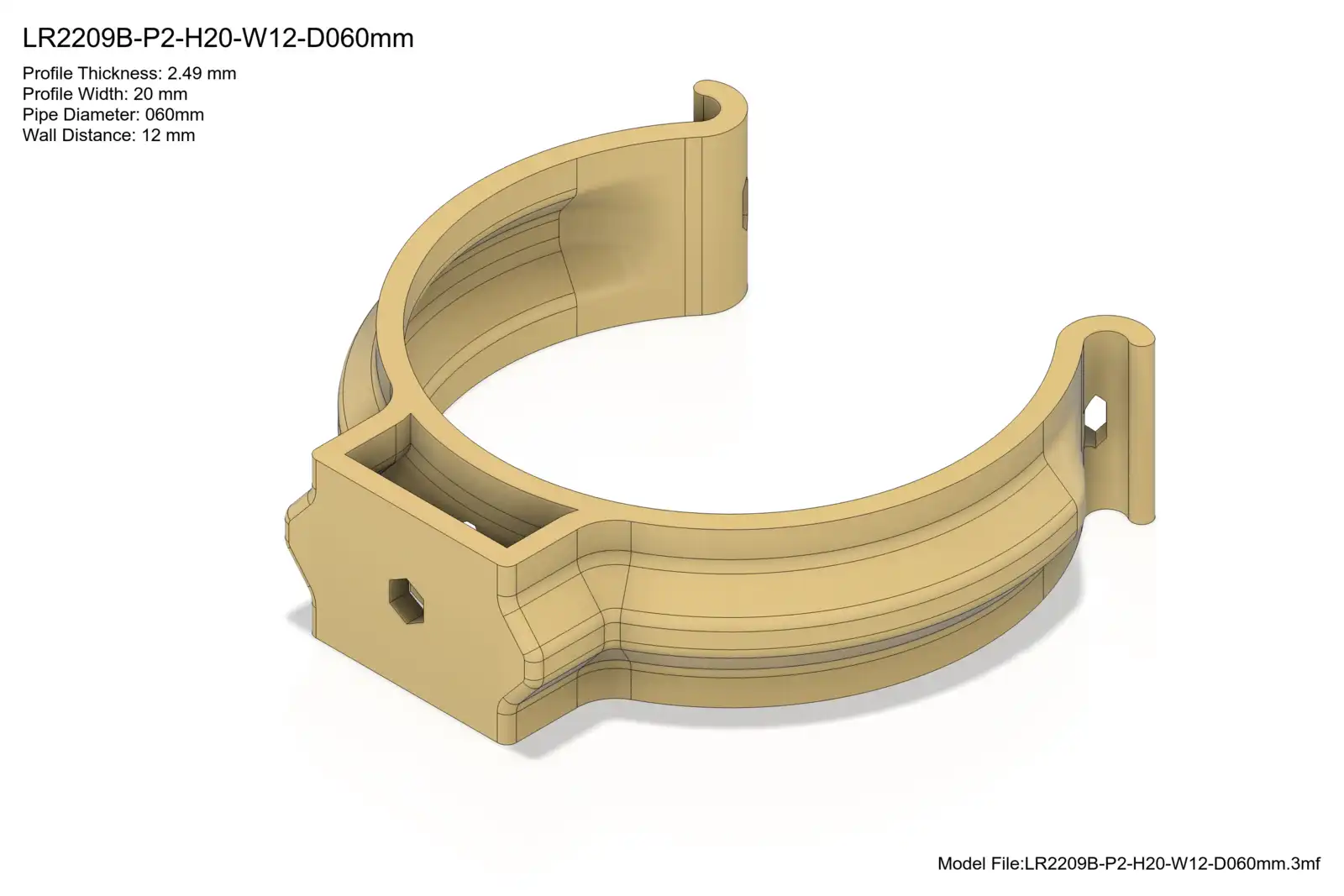

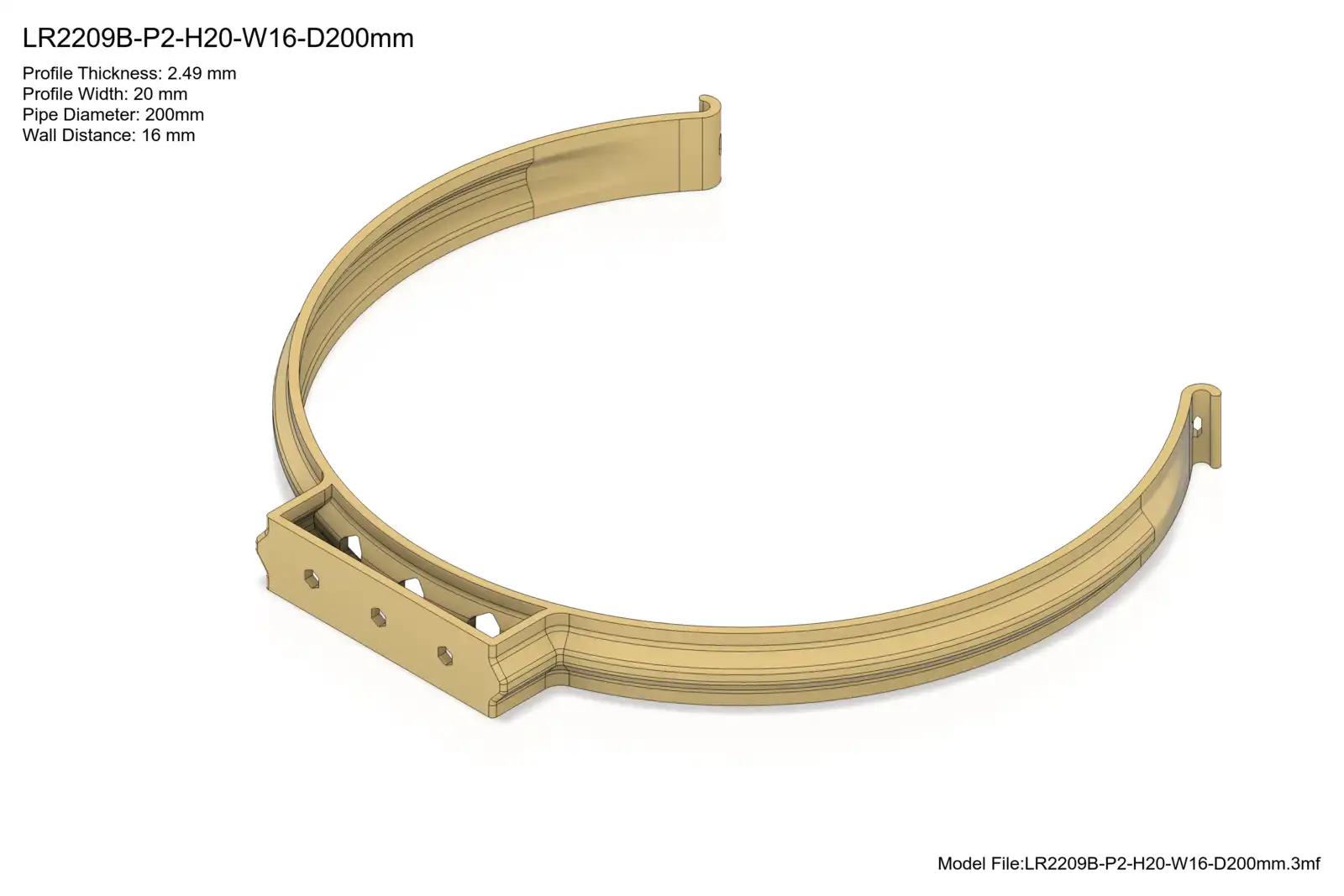

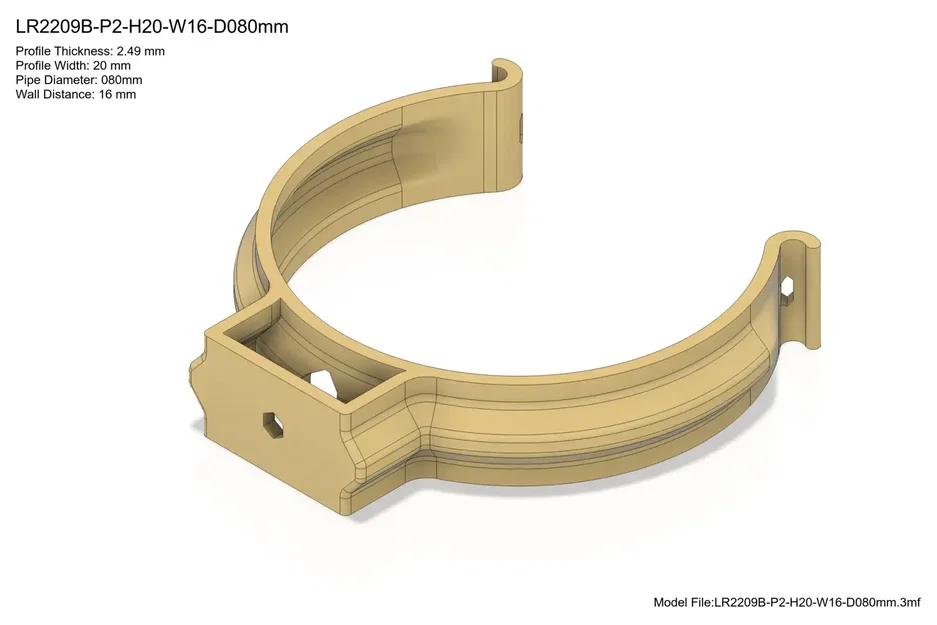

Kích thước (Dimensions)

Mã part và tên file theo định dạng:

LR2209-P<...>-H<...>-W<...>-D<...>.3mf

Đường kính ống (D)

Đường kính ống được ghi bằng một con số kèm đơn vị. Có sẵn nhiều cỡ ống hệ metric và imperial.

Các giá trị này bao phủ rất nhiều đường kính ống tiêu chuẩn. Những con số nhìn có vẻ “lạ” là do cỡ imperial dựa trên giá trị NPS, còn cỡ metric thì xấp xỉ theo DN cho ống nhựa.

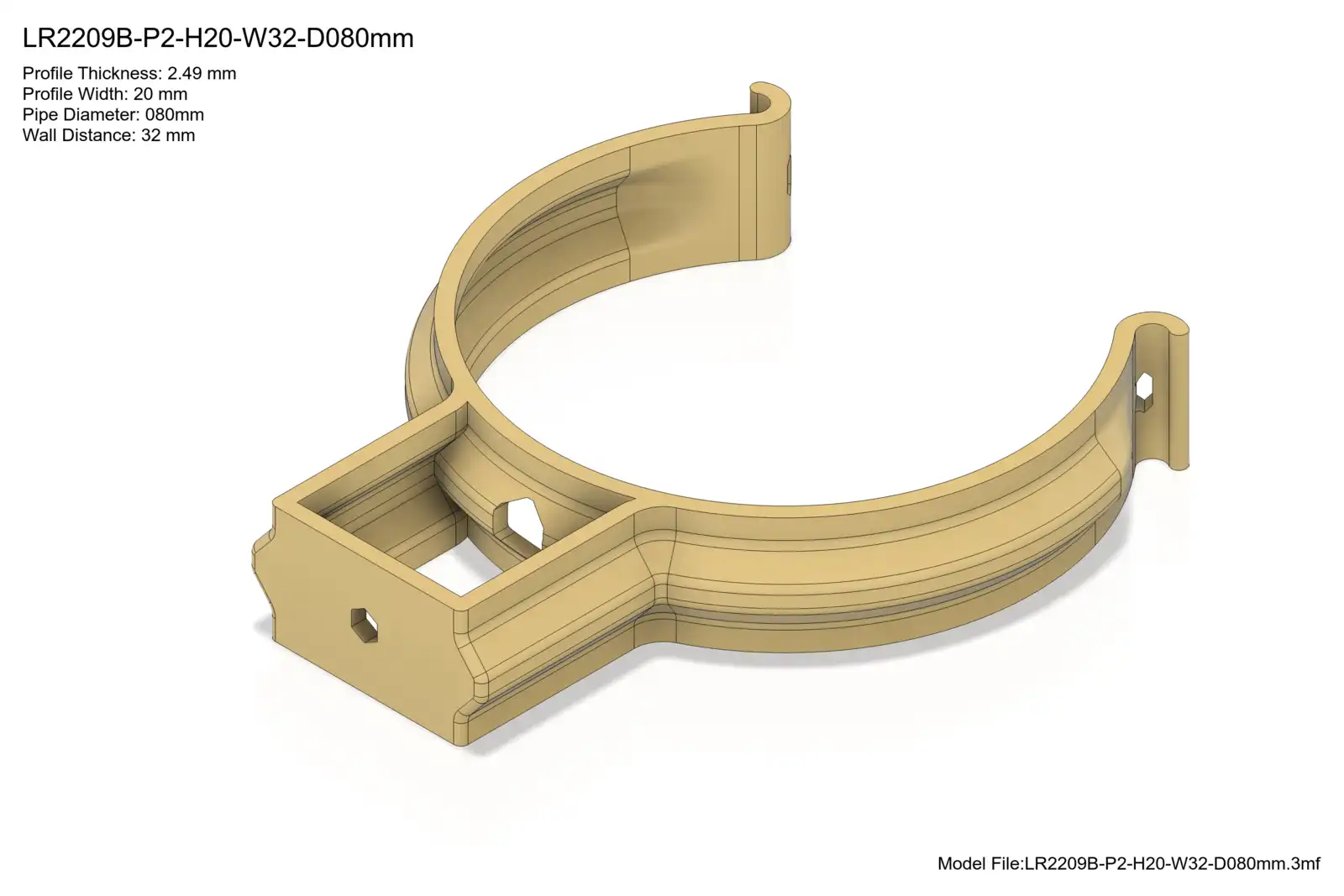

Khoảng cách tới tường (W)

Khoảng cách tới tường được ghi bằng milimét. Đây là khoảng cách giữa ống và tường sau khi lắp.

Bề rộng profile (H)

Bề rộng profile được ghi bằng milimét. Tất cả model trên trang dự án này có bề rộng 20mm.

Độ dày profile (P)

Độ dày profile được biểu diễn bằng một số ký hiệu. Tất cả model trên trang dự án này có độ dày 2, tương đương 2.54mm.

File PDF Catalogue kèm thông tin chi tiết

Dự án này có một file catalogue PDF đầy đủ, rất tiện để tra cứu toàn bộ model files. Catalogue có hình minh họa và thông tin chi tiết cho từng file, kèm kích thước và các bảng hữu ích để bạn nhanh chóng tìm đúng mẫu phù hợp nhu cầu. Tài liệu này giúp bạn dễ dàng duyệt bộ sưu tập và chọn kẹp phù hợp nhất.

Bạn sẽ tìm thấy PDF catalogue trong mục “other files”.

Ví dụ thiết kế cho Fusion

Trong mục model files, bạn sẽ thấy file Clamp Extrusion Example.f3d cho Fusion. File này minh họa cách tạo kiểu kẹp này và là điểm khởi đầu tốt nếu bạn muốn tích hợp các kẹp này vào thiết kế của riêng bạn.

Cách sử dụng Pipe Clamp

Để lực phân bố đều dưới đầu vít, hãy luồn một long đền kim loại (metal washer) từ bên hông rồi bắt vít gỗ như trong hình bên dưới. Cách này giúp tránh việc đầu vít lún vào lỗ và tạo lực lệch, dễ gây nứt dọc theo các lớp in.

Để dùng kẹp ống hiệu quả nhất, bạn làm theo các khuyến nghị sau:

• Luôn dùng vít có đầu dạng lens, đầu dẹt (flat) hoặc đầu tròn (round).
• Không dùng vít đầu chìm (countersink).
• Luôn đặt một metal washer dưới đầu vít.
• Chọn washer sao cho che phủ được càng nhiều diện phẳng càng tốt.
• Đừng siết zip tie quá chặt. Zip tie dùng để giữ kẹp đóng lại, không phải để tạo lực ép. Conclusion

Mình hy vọng bản revision kẹp ống cải tiến này, cùng các tùy chọn khoảng cách tới tường bổ sung, sẽ giúp bạn linh hoạt hơn khi cố định ống lên tường. Nếu bạn thấy bản in này hữu ích, mong bạn đánh giá và chia sẻ hình ảnh cách bạn đã dùng các kẹp nhé.

Chúc bạn in vui!
