Bracket treo tường dọc cho thiết bị rack 19 inch

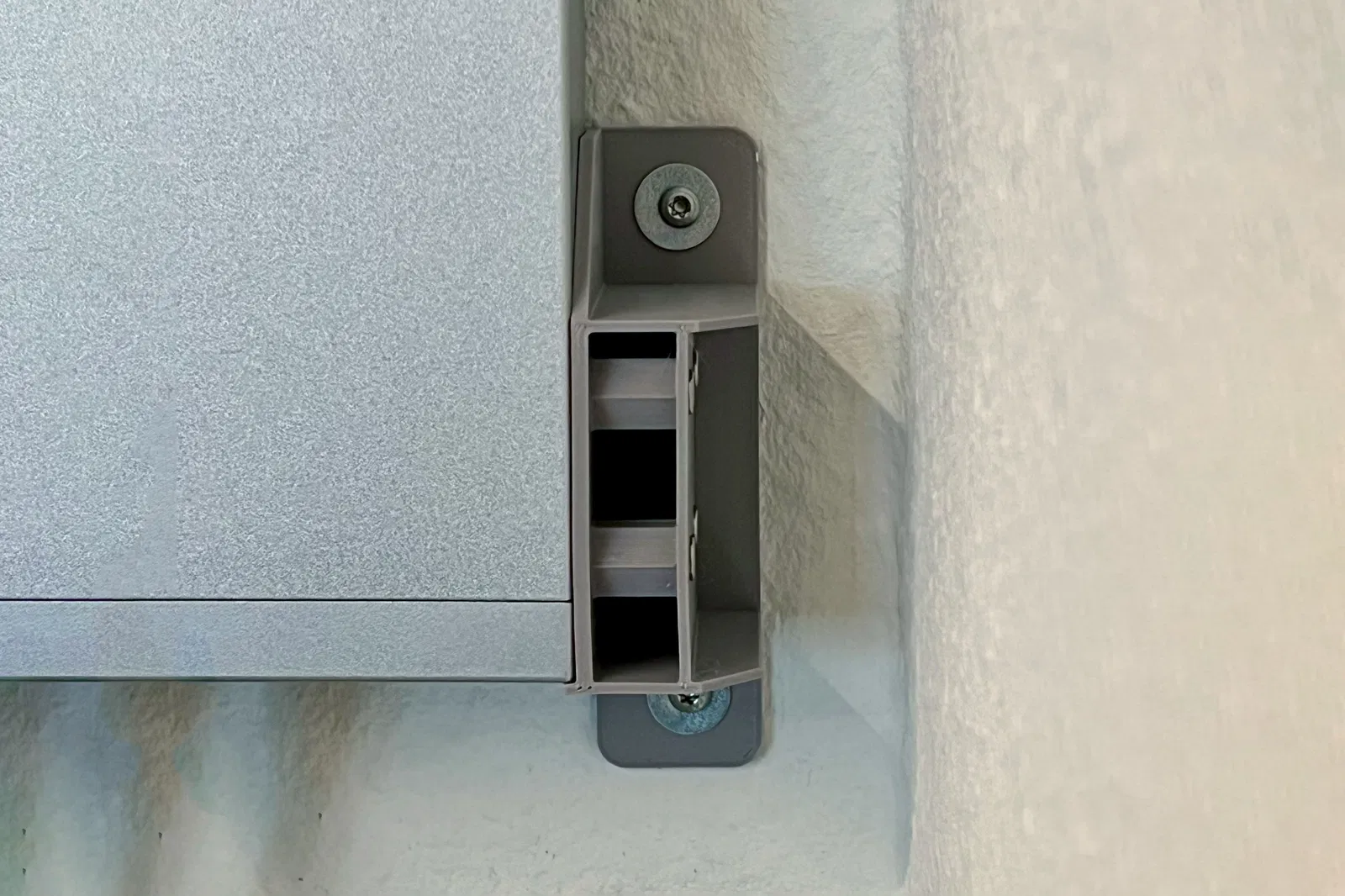

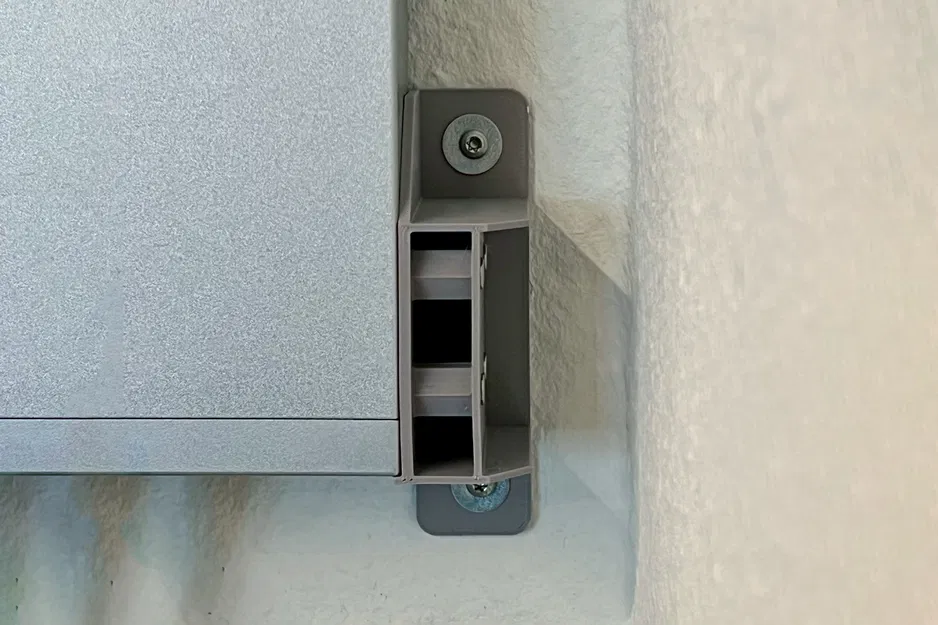

Mình đã phát triển bộ bracket đơn giản này để gắn các thiết bị rack 19" theo phương dọc lên tường. Điểm nổi bật của thiết kế là tạo một khe hở không khí nhỏ giữa thiết bị và tường để thông gió tốt hơn. Thiết kế Fusion360 dạng fully parametric cho phép bạn chỉnh đa số tham số để canh vừa khít với thiết bị của mình.

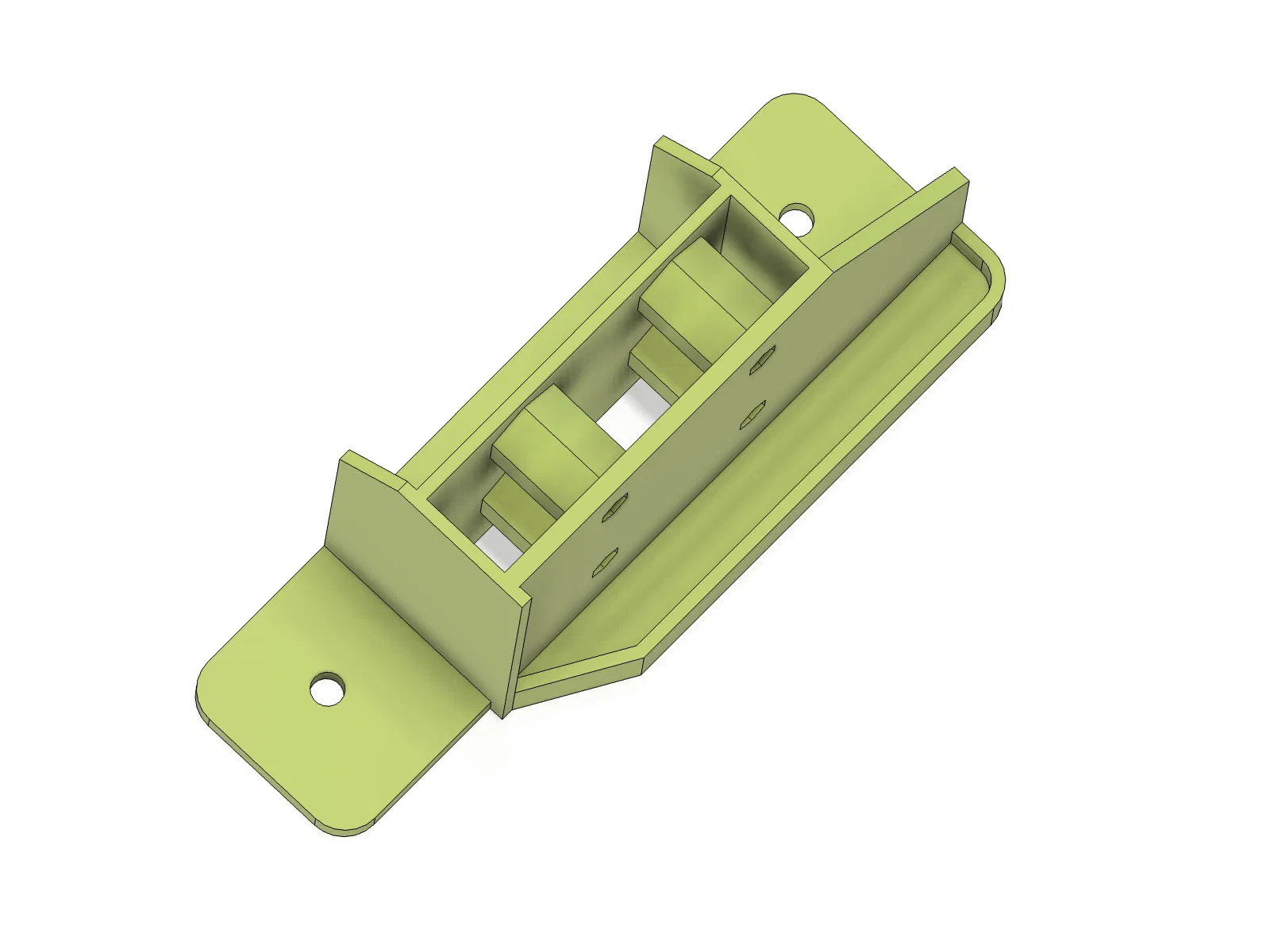

Ngay trên trang dự án này, bạn sẽ thấy các model được tối ưu cho thiết bị 1U. Thường chúng dùng pattern vuông 1 inch phổ biến với bốn lỗ ren M4. Thiết kế cần bốn vít M4, lý tưởng dài 18–20mm.

In các ngàm (Mounts)

Phần file có một project PrusaSlicer tên LR2338 Print.3mf, bao gồm toàn bộ thiết lập khuyến nghị. Bạn có thể dùng trực tiếp file này, hoặc tham khảo bảng bên dưới để đặt tham số cụ thể:

Parameter

Description

Orientation:

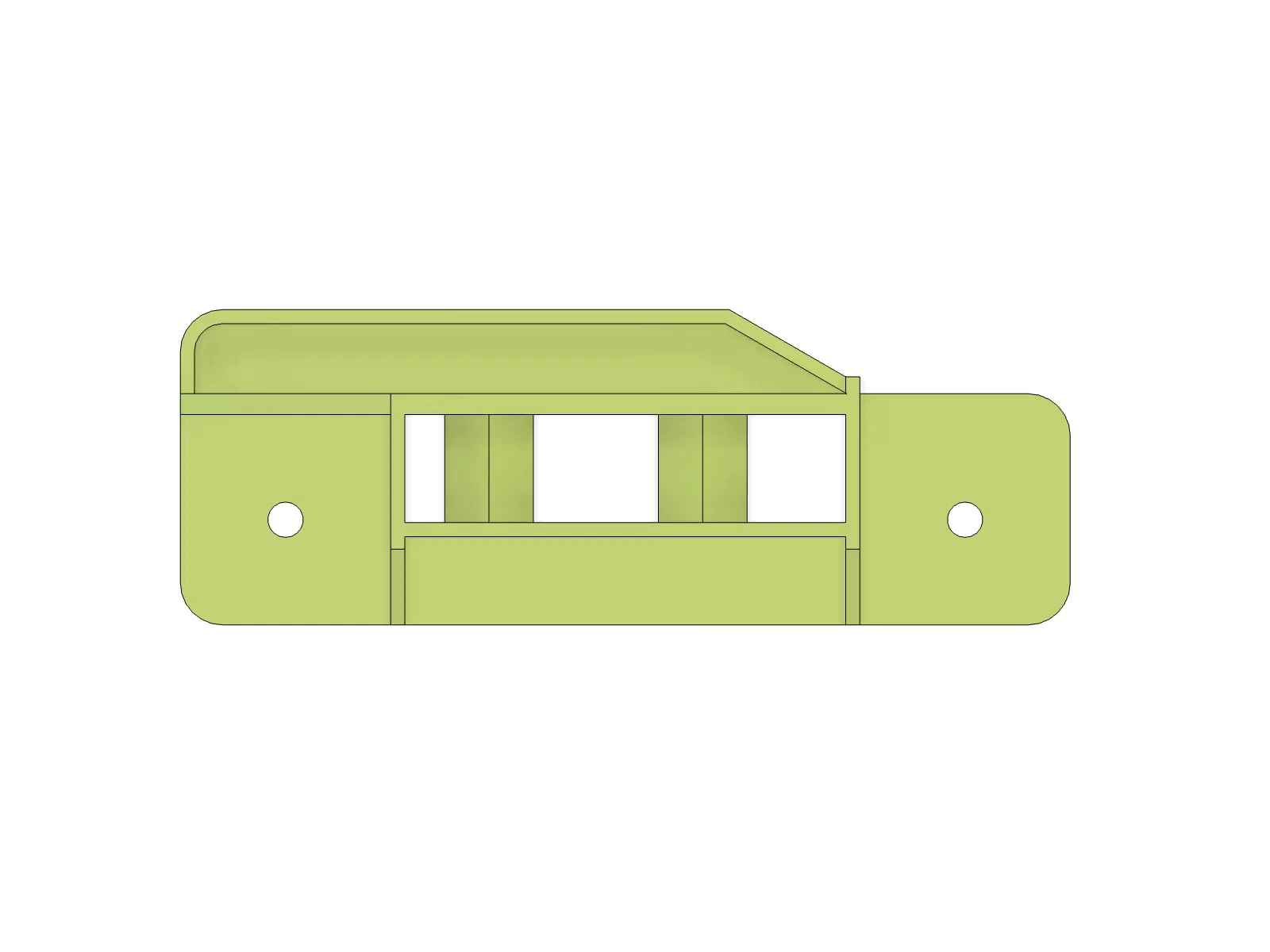

Mặt phẳng áp tường nên đặt nằm trên mặt bàn in.

Nozzle Size:

0.4mm, 0.6mm hoặc 0.8mm

Layer Height:

0.2mm hoặc giá trị phù hợp với nozzle bạn chọn.

Filament Materials:

Rất khuyến nghị vật liệu giữ form tốt như PETG.

Perimeters:

3 perimeters cho nozzle 0.4mm, các nozzle khác dùng 2

Prusa Slicer Profile:

"0.2mm Quality"

Dimensions

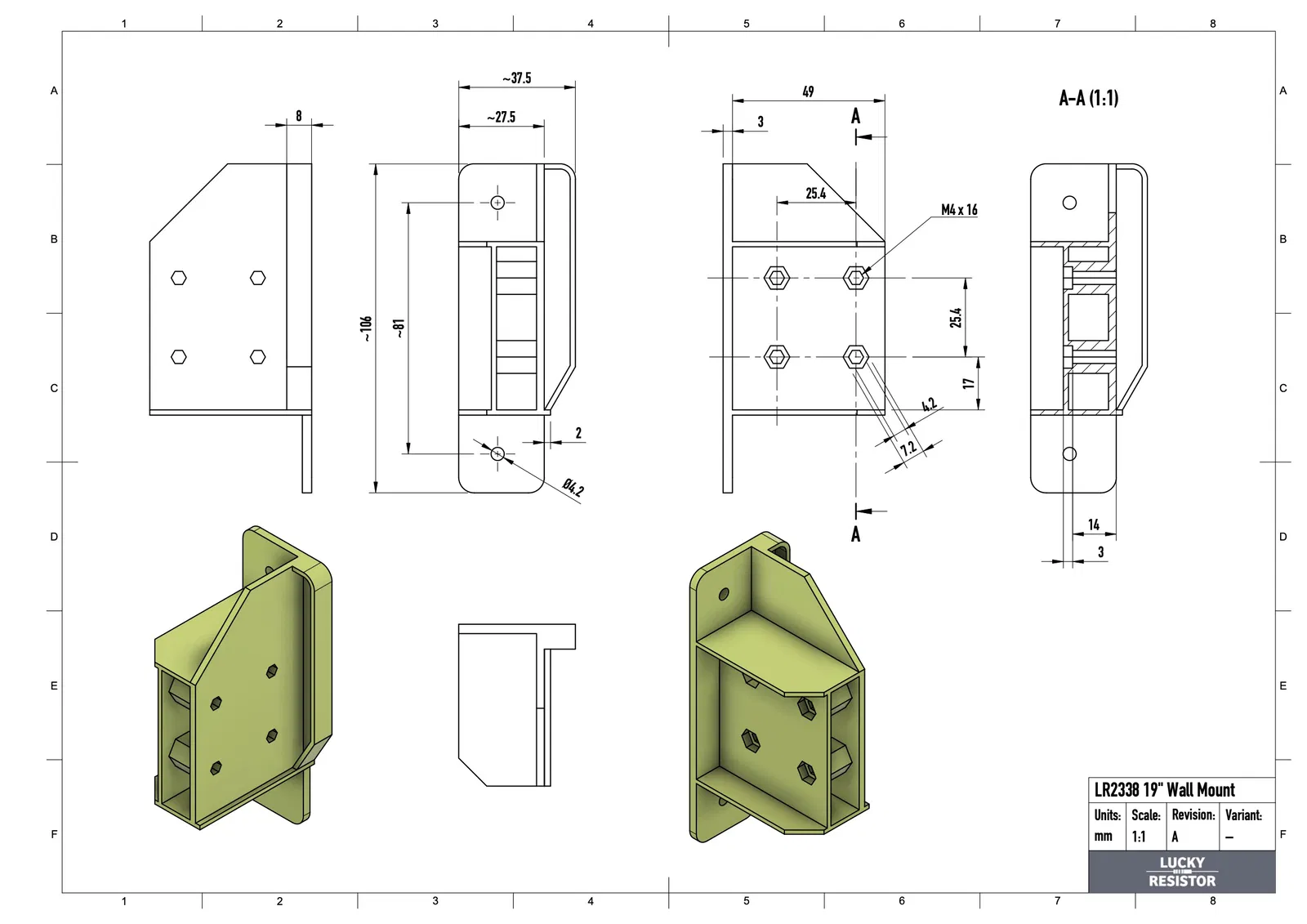

Bản vẽ trên thể hiện kích thước của các file model bạn có thể tải trong phần file. Hãy dùng thiết kế Fusion360 để tạo bracket theo đúng nhu cầu riêng của bạn.

Ý tưởng đứng sau thiết kế

Thiết kế này ra đời từ mong muốn tránh phải dùng những con vít lớn, cồng kềnh đi kèm các “tai” (ears) zin của thiết bị mạng khi dùng với các loại wall mount thông thường. Dù vẫn xài được, nhưng các “tai” bắt rack này và bộ vít của nó (vốn chủ yếu thiết kế cho việc lắp ngang trong rack) thường làm cho các giải pháp treo tường theo phương dọc trở nên rườm rà.

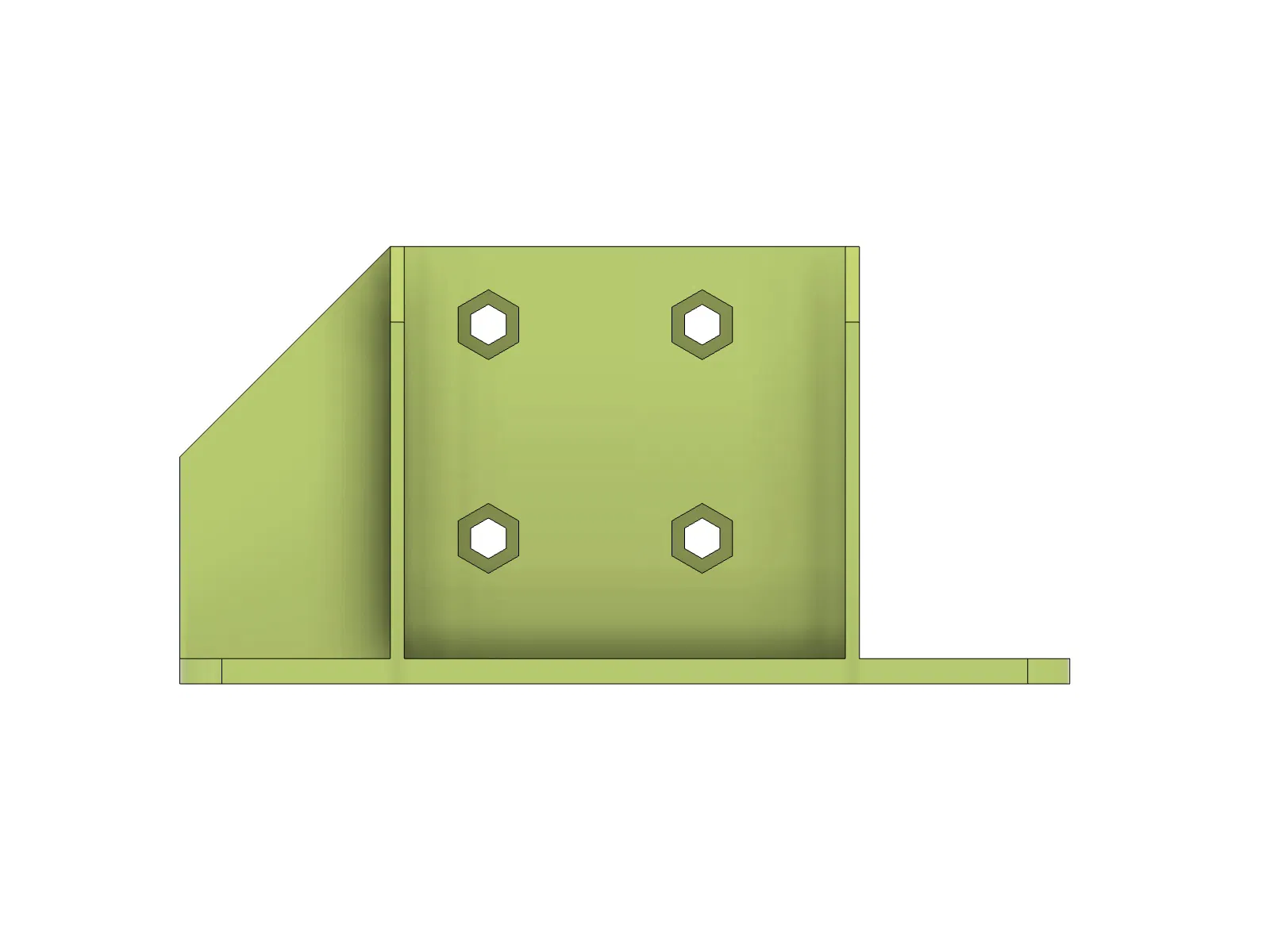

Thay vào đó, mình tận dụng pattern vuông 1 inch tiêu chuẩn cho vít M4 mà đa số hãng dùng để bắt “tai” lên thiết bị. Tuy nhiên, do giới hạn chịu lực/áp lực trên chi tiết in 3D, các vít countersunk nhỏ nguyên bản không phù hợp.

Để xử lý vấn đề này, mình thiết kế bracket dùng vít dài hơn, giúp phân bổ trọng lượng thiết bị lên diện tích lớn hơn, nên phù hợp cả với thiết bị nặng hơn.

Một điểm cộng nữa là khe hở không khí giữa thiết bị và tường, tạo thêm bề mặt tản nhiệt cho các thiết bị không quạt (fanless) thường dùng trong văn phòng.

Hướng dẫn lắp đặt

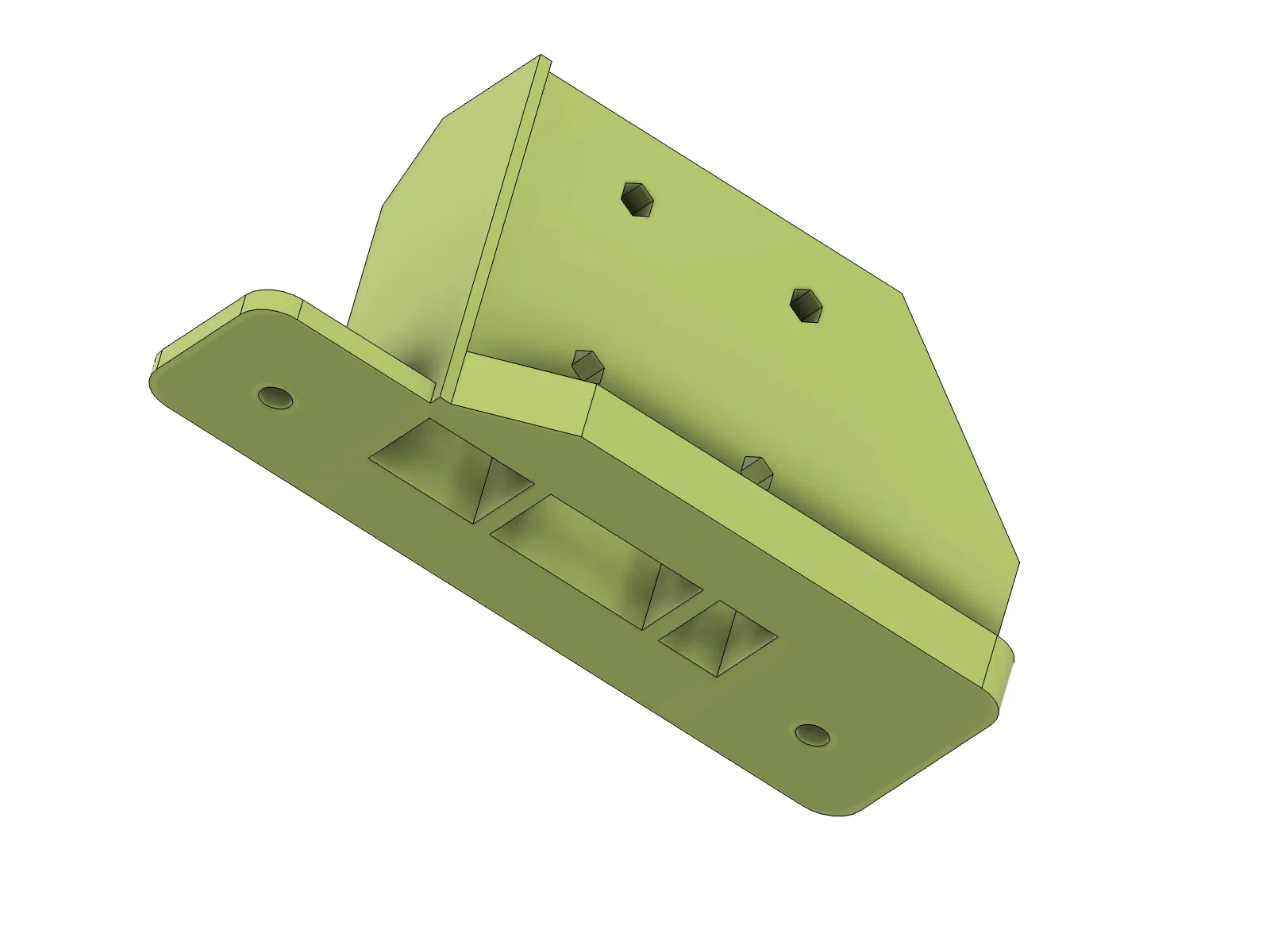

Lưu ý có một “gờ” (lip) nhỏ 2mm ở phía trước của bracket. Nếu bạn chỉnh sửa thiết kế, nhớ canh để gờ này thẳng và khớp chuẩn với mặt trước của thiết bị.

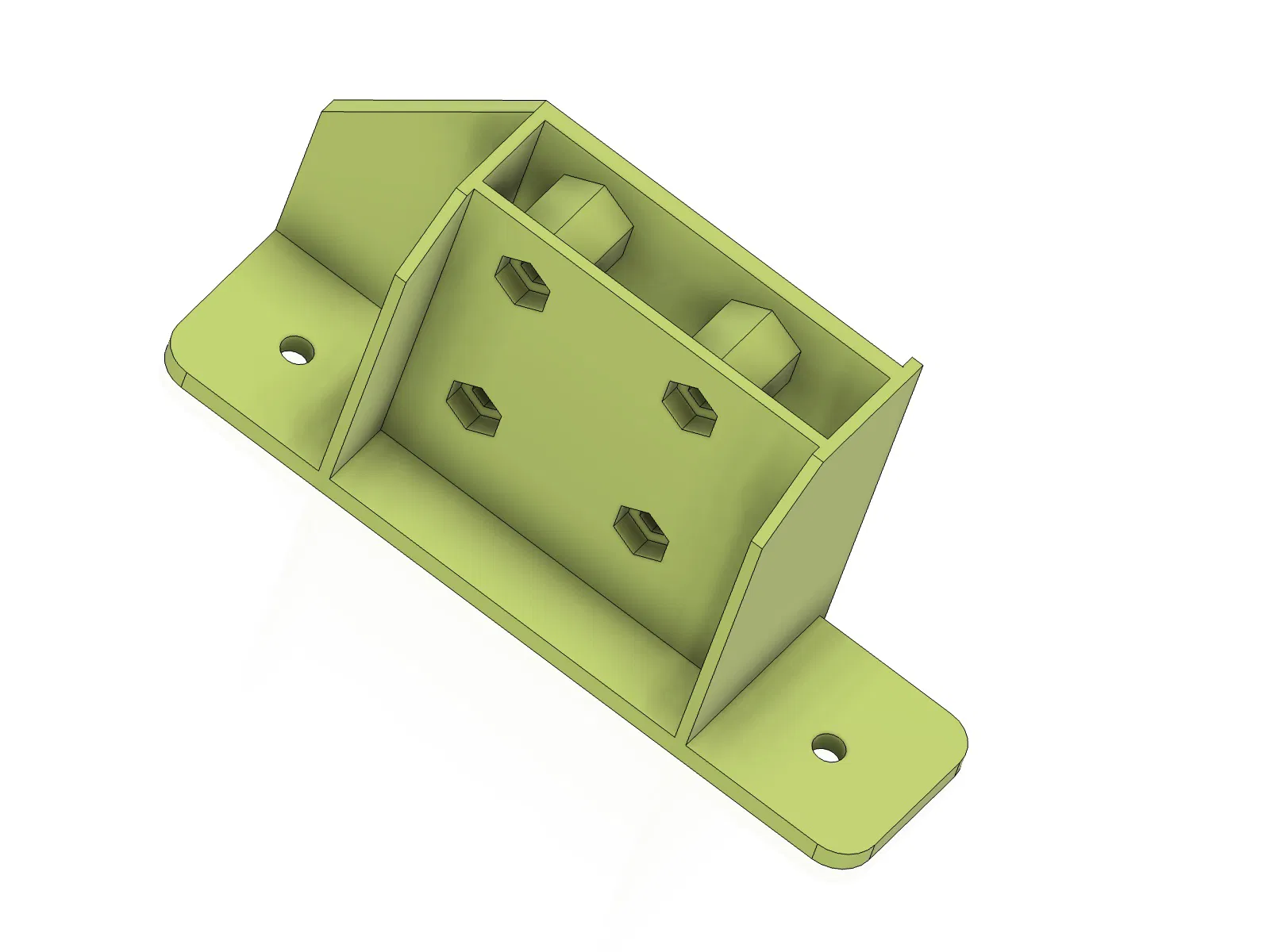

Bắt đầu bằng cách gắn bracket vào thiết bị bằng bốn vít M4 mỗi bên. Chú ý đừng siết quá chặt vì trọng lượng thiết bị sẽ tạo lực ngang lên vít.

Tiếp theo, đánh dấu các lỗ bắt lên tường và khoan bốn lỗ để đóng tắc kê (wall plug) tương thích với vít 4mm. Sau đó gắn thiết bị lên tường; nhớ luôn dùng long đền kim loại (metal washer) dưới đầu vít để phân bổ lực đều trên bề mặt lớn hơn của chi tiết in 3D.

Khám phá thêm từ Meti·kumi

Quan tâm các thiết kế của mình? Xem bộ sưu tập model 3D tại đây:

👉 https://metikumi.com/3d-models/

Theo dõi mạng xã hội để cập nhật mới nhất và xem các dự án đang làm dở:

👉 https://metikumi.com

Kết luận

Nếu bạn thấy thiết kế này hữu ích, vui lòng đánh giá và chia sẻ hình ảnh phần lắp đặt của bạn.

Chúc bạn in vui vẻ!
