Vỏ khuôn (Mould Shell) cho khuôn silicone dạng trụ
Thiết kế Fusion360 dạng parametric giúp tạo hard shell đỡ chắc cho khuôn silicone cỡ lớn (đặc biệt khuôn chậu hoa hình trụ), giảm biến dạng khi đổ. Có kèm project PrusaSlicer ví dụ và thông số in khuyến nghị.
Mô tả

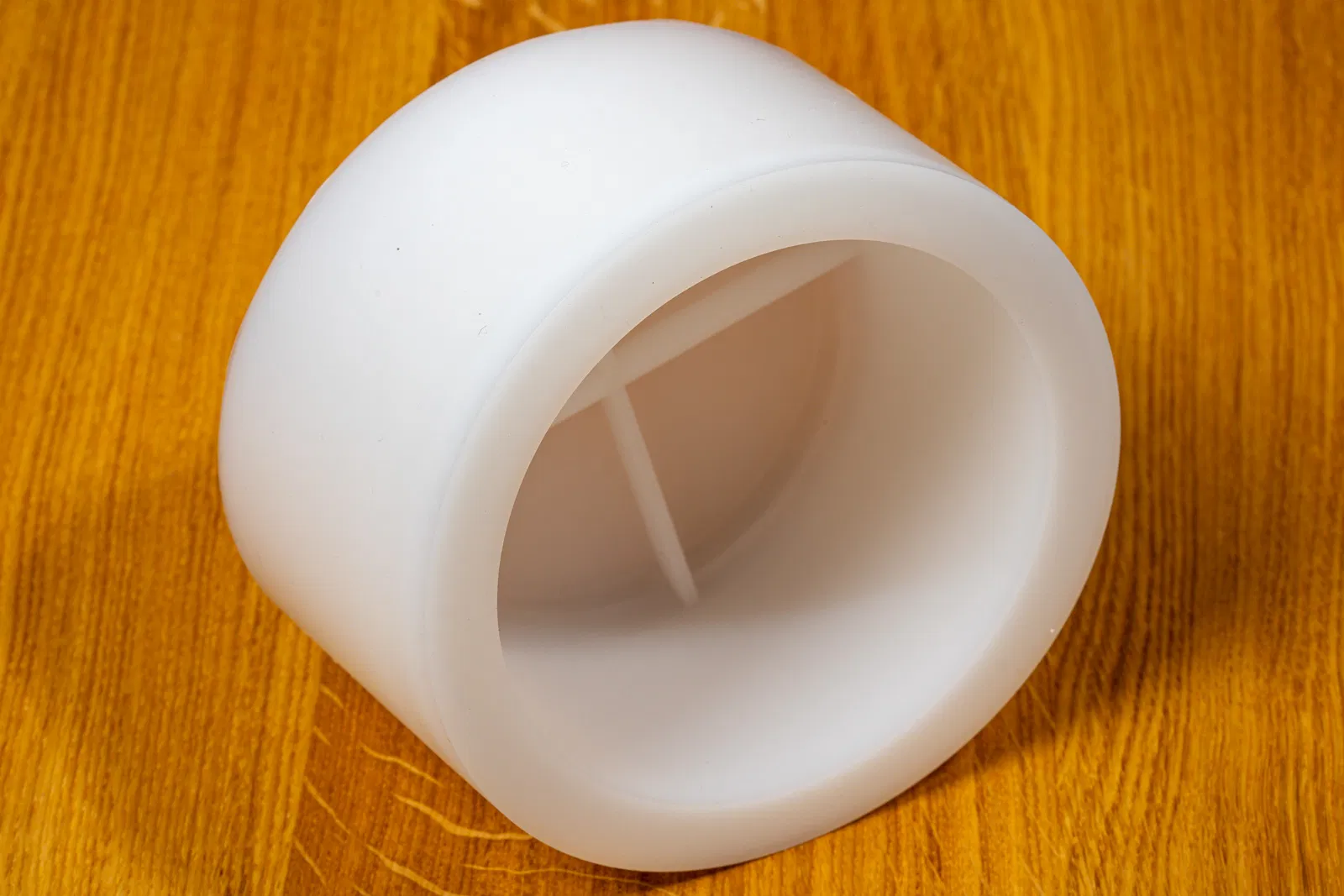

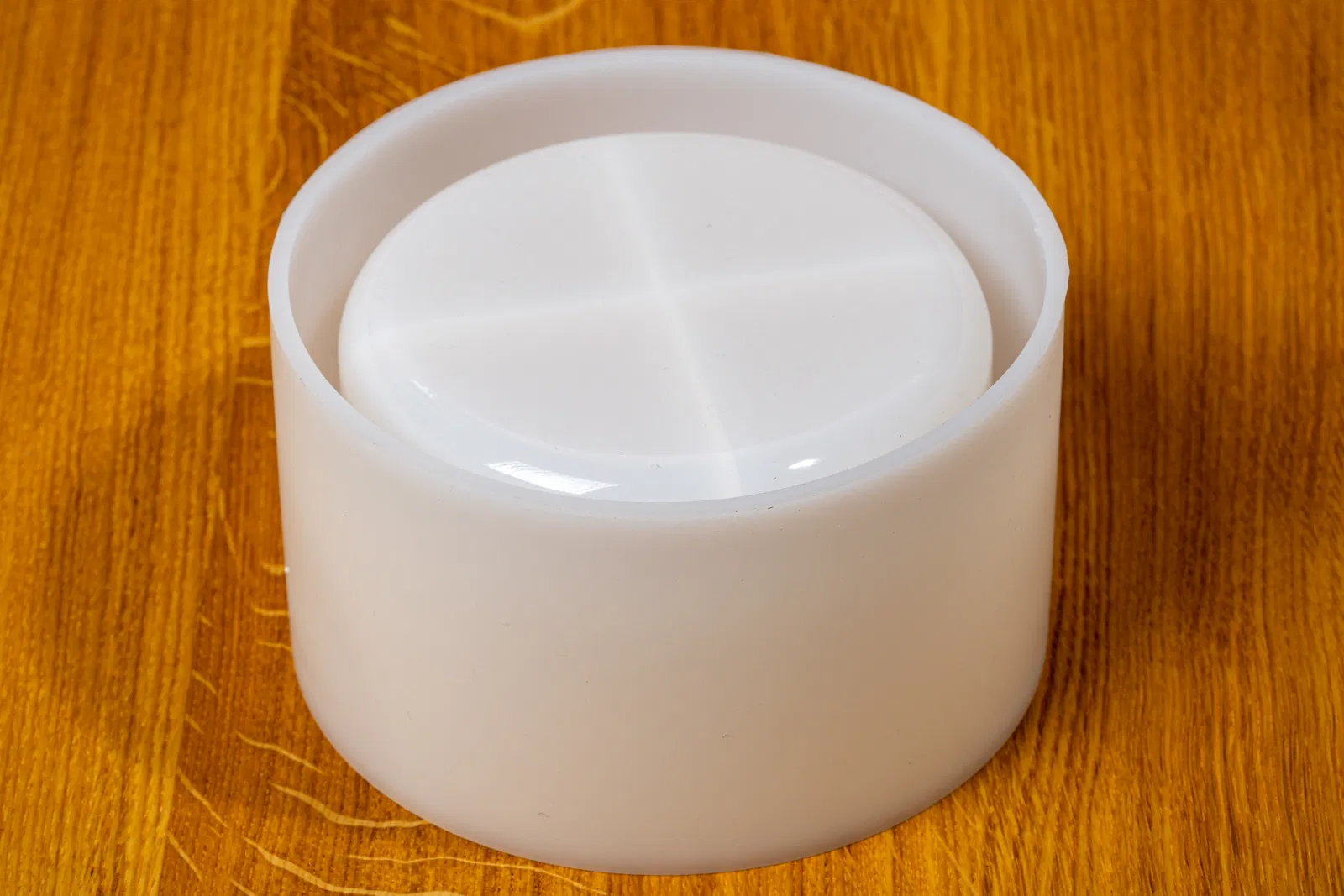

Với những khuôn silicone cỡ lớn, đặc biệt là loại khuôn dùng cho chậu hoa dạng trụ (cylindrical flower pots), nếu thiếu phần đỡ thì khuôn rất dễ bị biến dạng. Mẫu thiết kế Fusion360 mới nhất của mình là fully parametric để xử lý thẳng vấn đề này. Chỉ cần nhập kích thước khuôn của bạn, bạn sẽ tạo được một hard shell cứng cáp giúp khuôn được nâng đỡ đúng cách.

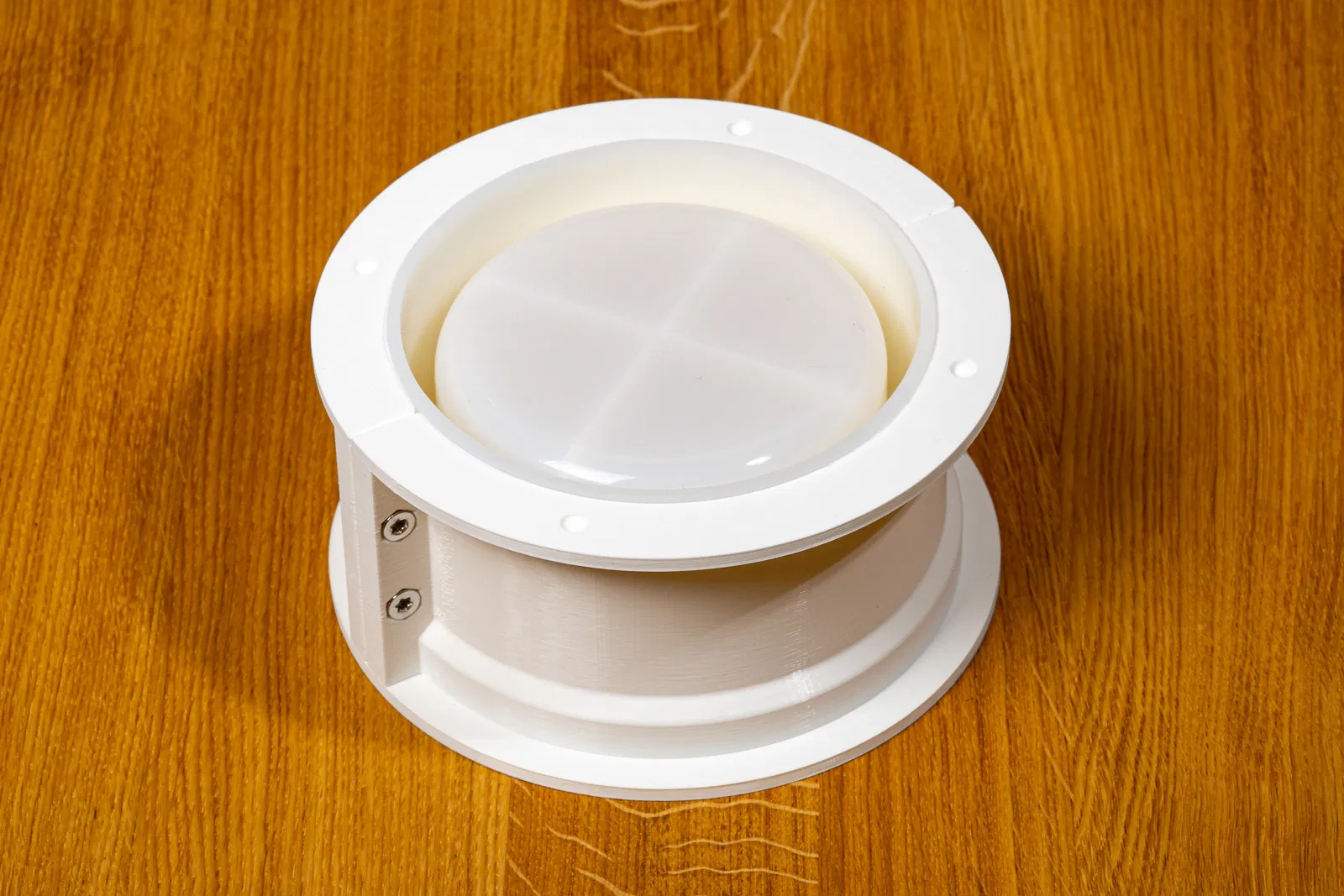

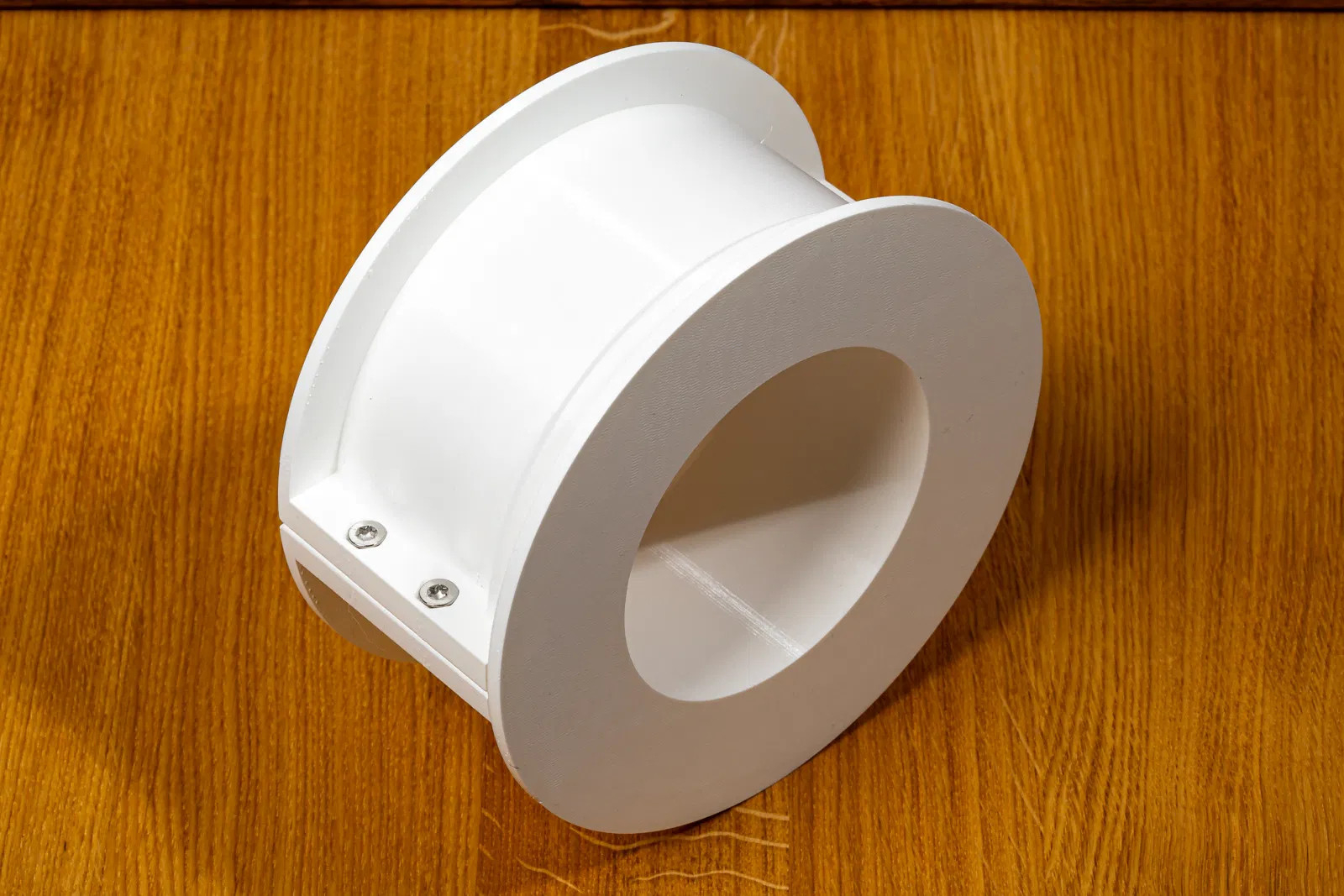

Mình có chuẩn bị một bản in ví dụ, bạn có thể xem trong ảnh trên trang này, được tinh chỉnh cho một loại khuôn cụ thể có ở đây: Amazon Link.
In Shell
Trong mục file, bạn sẽ thấy một project ví dụ PrusaSlicer với tên Example Print LR2381 và Print Vertical LR2374-L100-H050.3mf. Project này bao gồm toàn bộ các cài đặt mình khuyến nghị. Bạn có thể dùng làm điểm bắt đầu, hoặc tham khảo bảng dưới đây để lấy thông số in cụ thể:
Parameter
Description
Orientation:
Tham khảo project ví dụ.
Nozzle Size:
Bất kỳ
Layer Height:
Bất kỳ
Filament Materials:
PLA, PETG, v.v.
Perimeters:
2
Infill:
10%
Seams:
Random, ưu tiên đặt ở phía ngoài shell khi có thể.
Profile:
"Quality" hoặc "Speed"
Về thiết kế

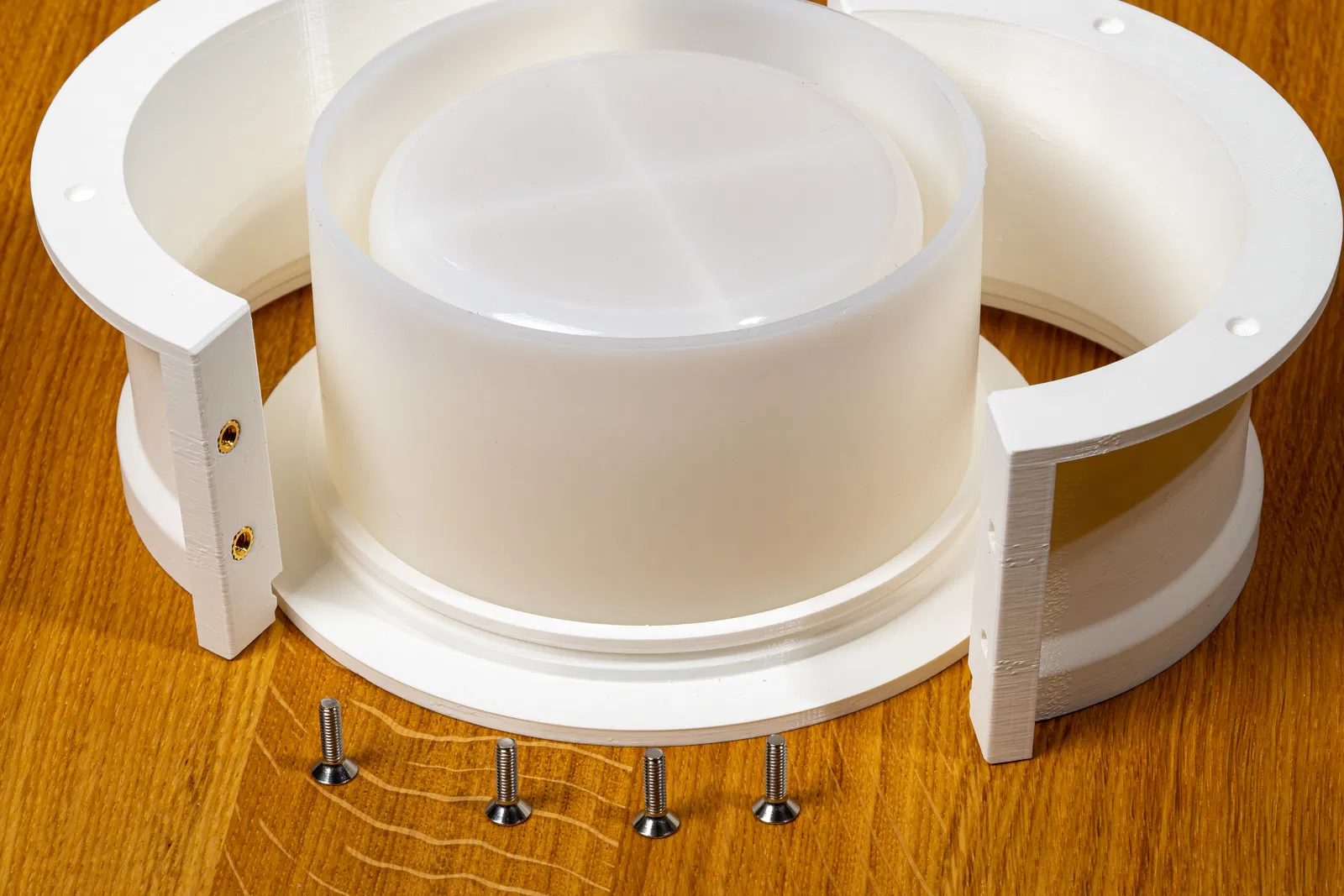

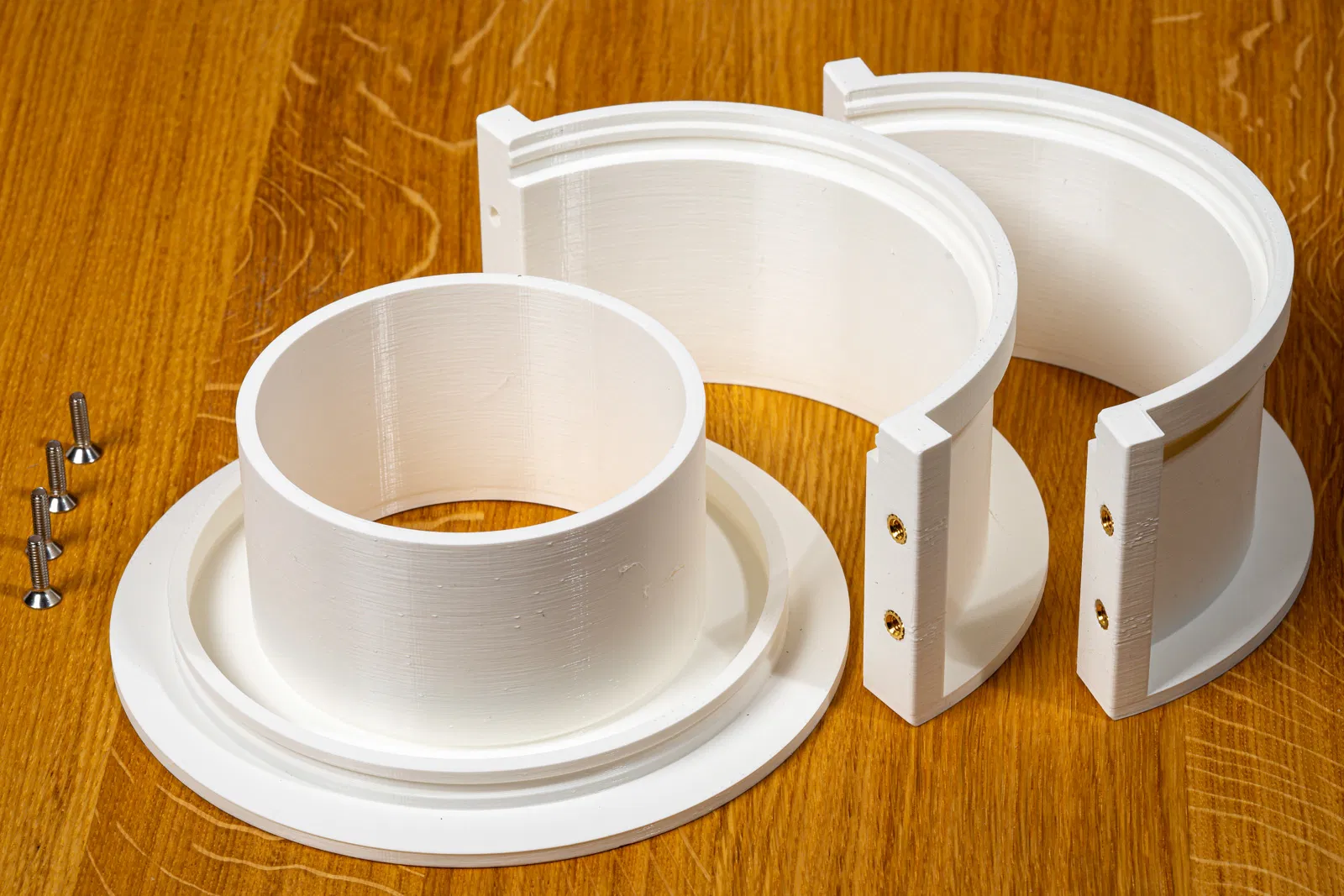

Thiết kế này được làm với mục tiêu thân thiện và dễ tùy biến nhất có thể. Thiết lập mặc định dùng vách dày 4mm rất chắc, kèm cơ chế khóa đơn giản để siết chặt hai nửa shell ôm quanh phần giữa.

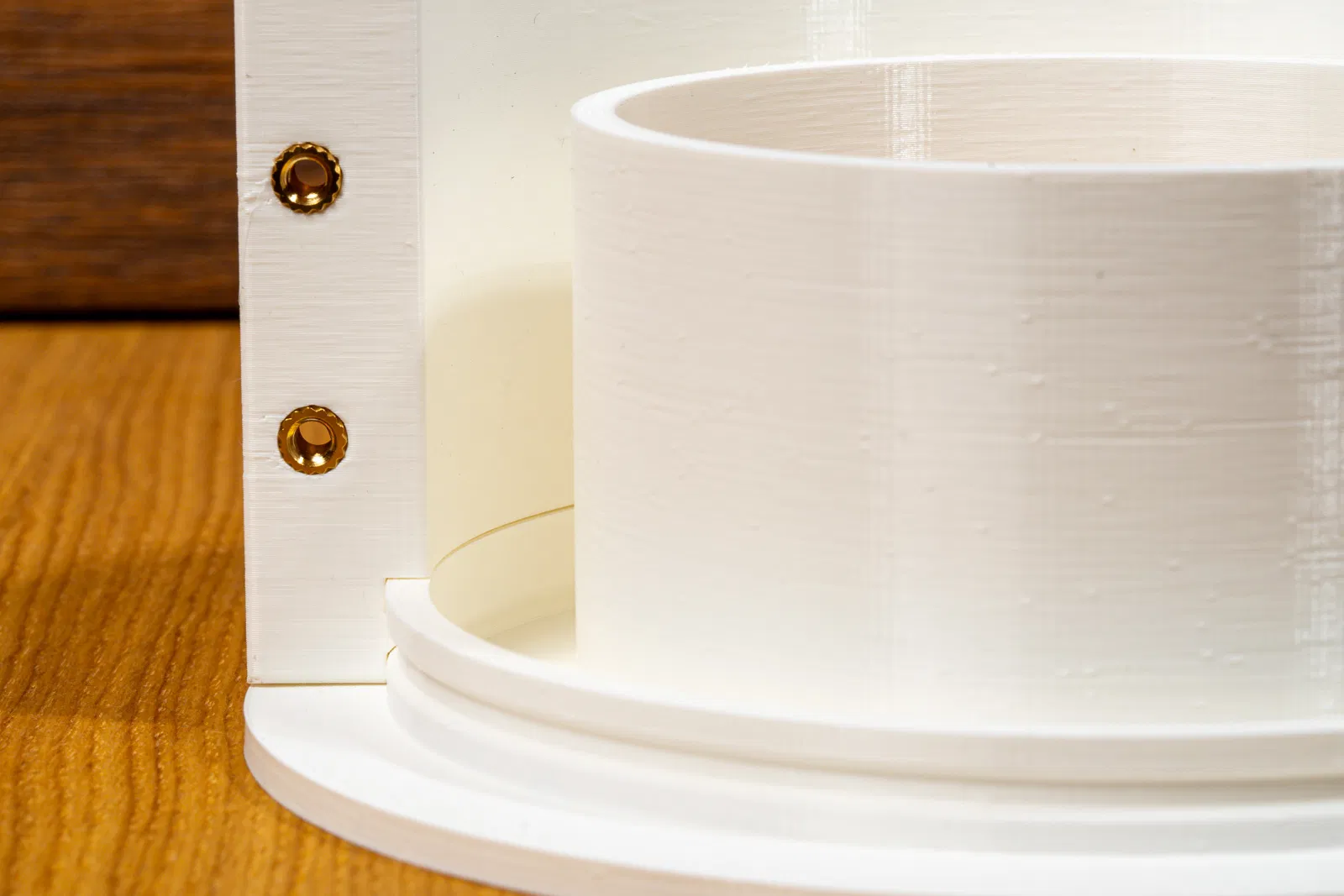

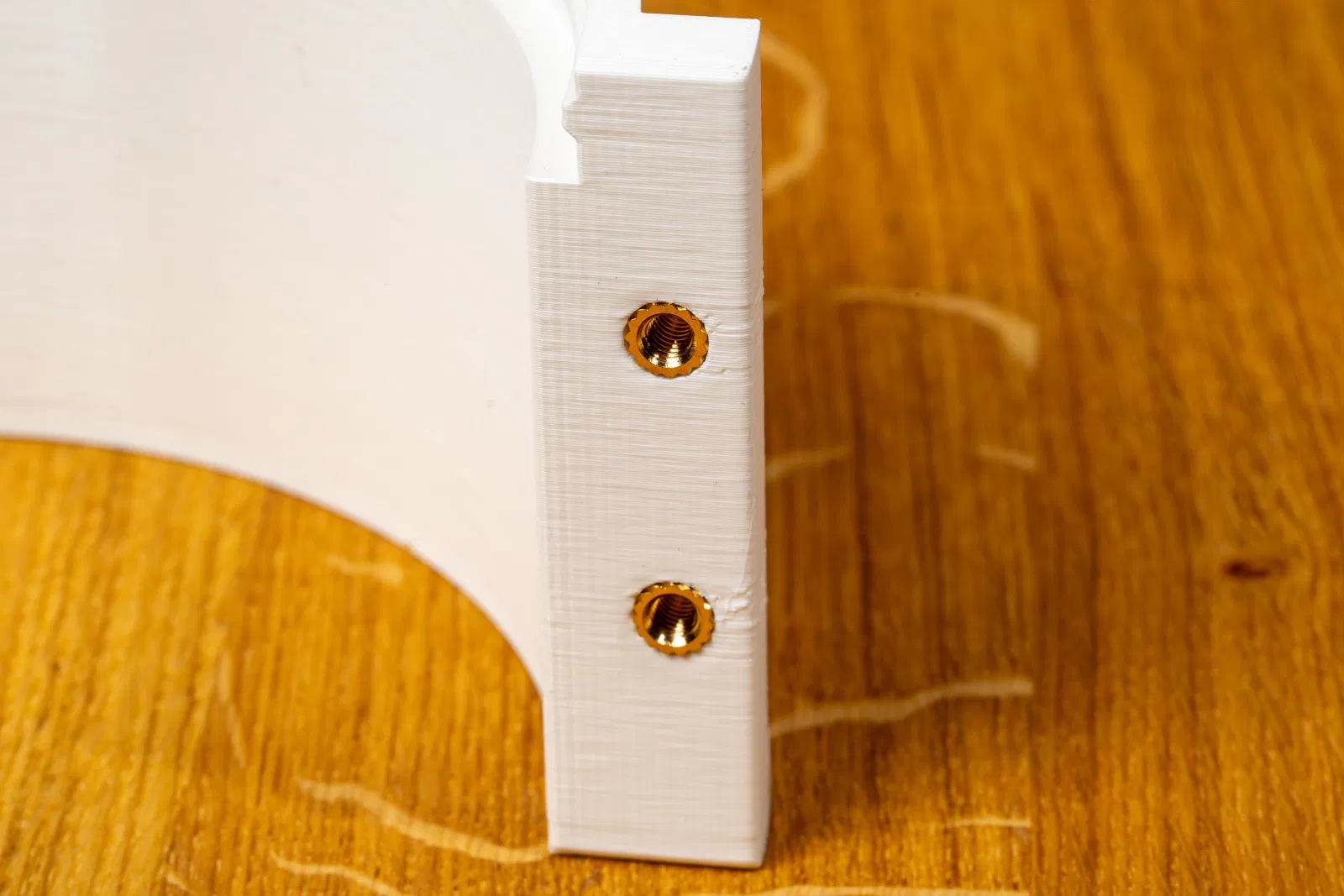

Nếu không chỉnh sửa gì thêm, thiết kế hỗ trợ dùng vít M4 dài 16mm với đầu chìm (countersunk head). Ở phía đối diện, mình khuyên dùng bộ M4 threaded inserts tương ứng của CNC Kitchen, có tại đây: CNC Kitchen Store.
Tất cả các phần này đều có thể chỉnh dễ dàng bằng các tham số (parameters) đã cung cấp.

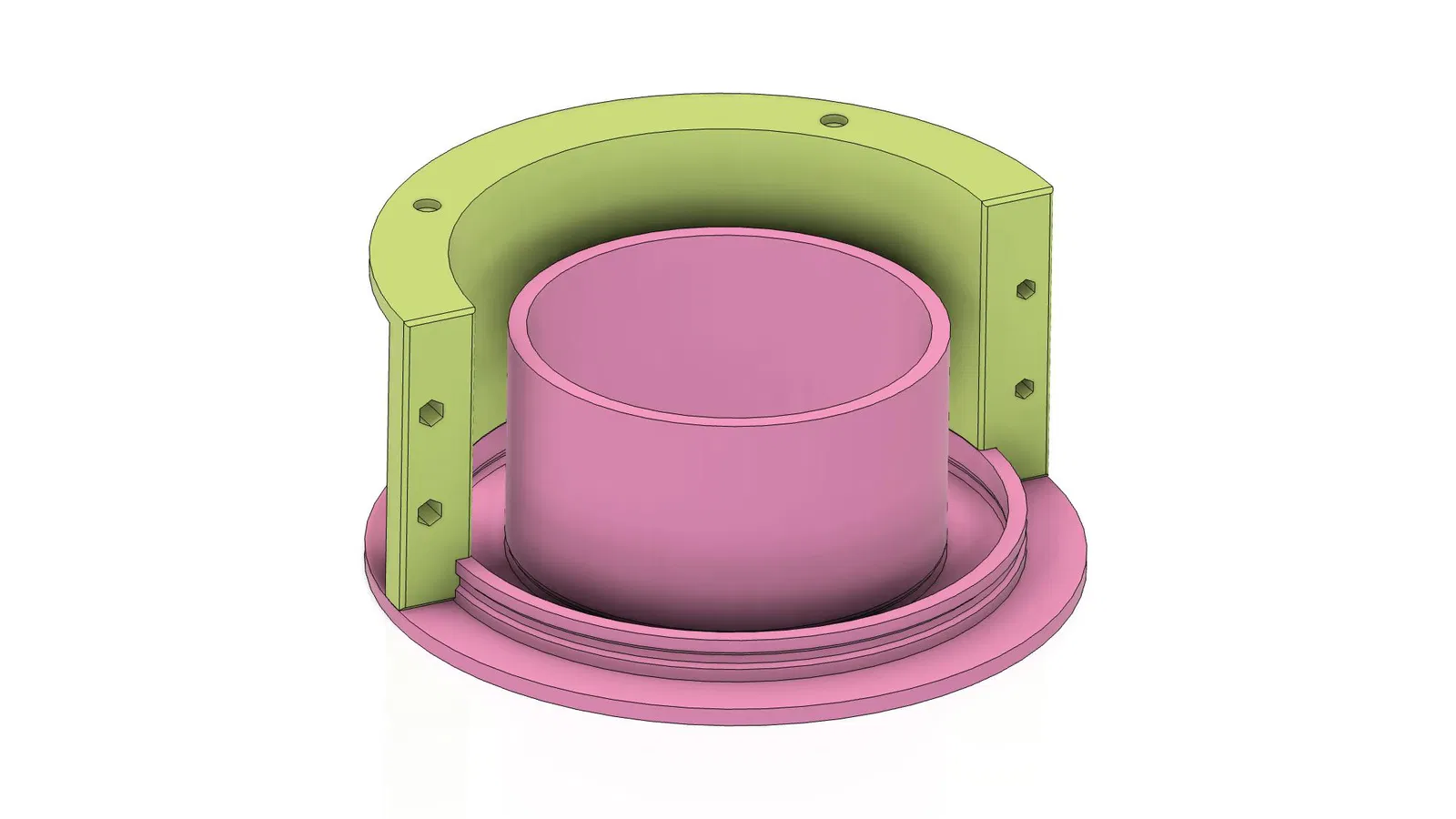

File Fusion 360
Bạn sẽ tìm thấy file thiết kế Fusion 360 dạng tùy biến trong mục file, tương thích với rất nhiều kích thước khác nhau. Tất cả tham số có thể chỉnh đã được đánh dấu là favourites để bạn thao tác cho tiện.
Khám phá thêm từ Meti·kumi
Muốn xem thêm thiết kế của mình? Lướt qua bộ sưu tập 3D models tại đây:
👉 https://metikumi.com/3d-models/
Kết nối trên mạng xã hội để cập nhật nhanh các bài mới và tiến độ work-in-progress:
Kết luận
Thiết kế mould shell này đã cho thấy hiệu quả với nhiều loại khuôn silicone khác nhau, giúp hạn chế biến dạng để ra thành phẩm ổn định. Nếu bạn thấy thiết kế này hữu ích, mình rất vui nếu bạn chia sẻ hình ảnh bản in và góp ý cho project này.
Chúc bạn in vui!
