Khớp nối ống PTFE Sovol SH02 cho fitting PC4-M10

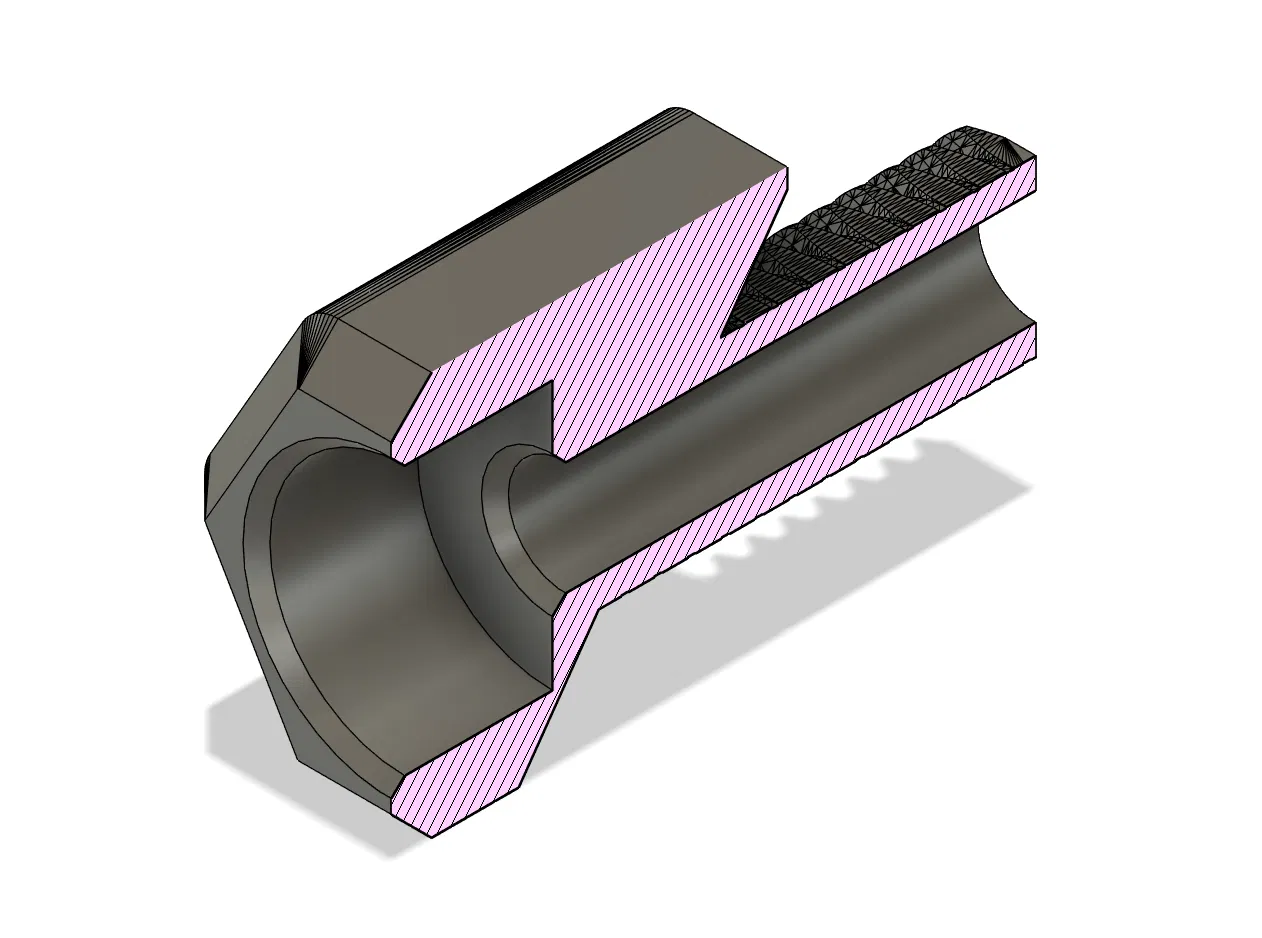

Bản mod khớp nối góc cho Sovol SH02, có ren để gắn pneumatic fitting PC4-M10. Có sẵn 2 chuẩn ren M10x1 và M10x1.25, kèm file CAD để bạn chỉnh ren hoặc đổi loại fitting khi cần.
Mô tả
Dùng cái spacer từ mẫu gốc và cái nut từ coupler gốc. Mọi người thống nhất là đa số fitting PC4-M10 thường là ren M10x1 hoặc M10x1.25, nên mình có kèm cả hai phiên bản. Mình cũng đính kèm file CAD phòng khi bạn cần chỉnh lại ren, hoặc dùng cho loại fitting khác.
Mình in với layer height 0.16mm, 8 walls để chi tiết không cần infill. Bạn có thể in dựng đứng và không cần supports, nhưng có thể phải dùng mũi khoan 4mm để thông phần giữa nếu bridging bị fail. Nên dùng filament chịu nhiệt cao như ABS/ASA (có thể PETG), vì chi tiết này sẽ chịu nhiệt cao trong máy sấy filament.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
