Hộp nhạc Piano tỉ lệ 1:12 kèm ghế

Mẫu in

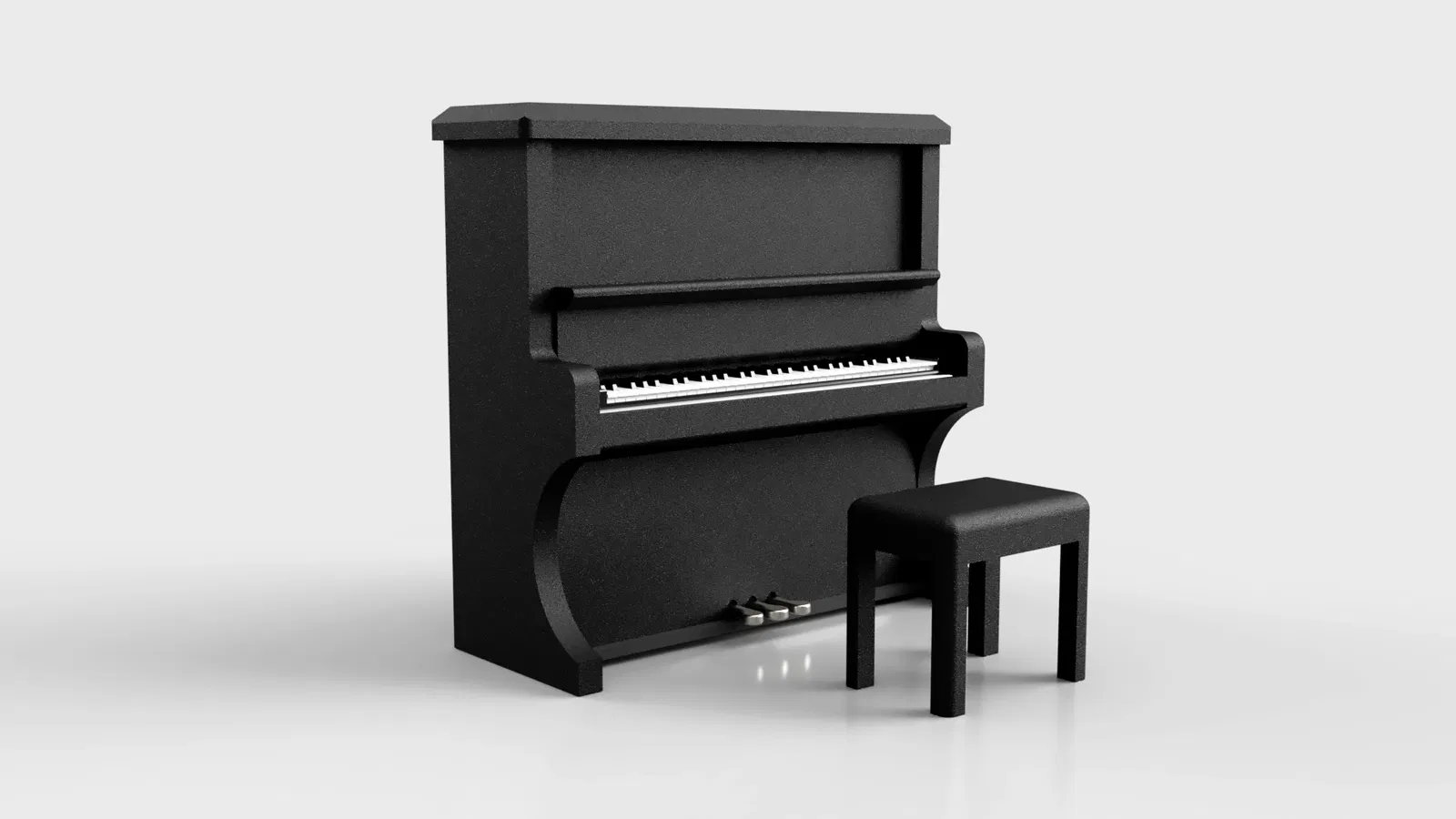

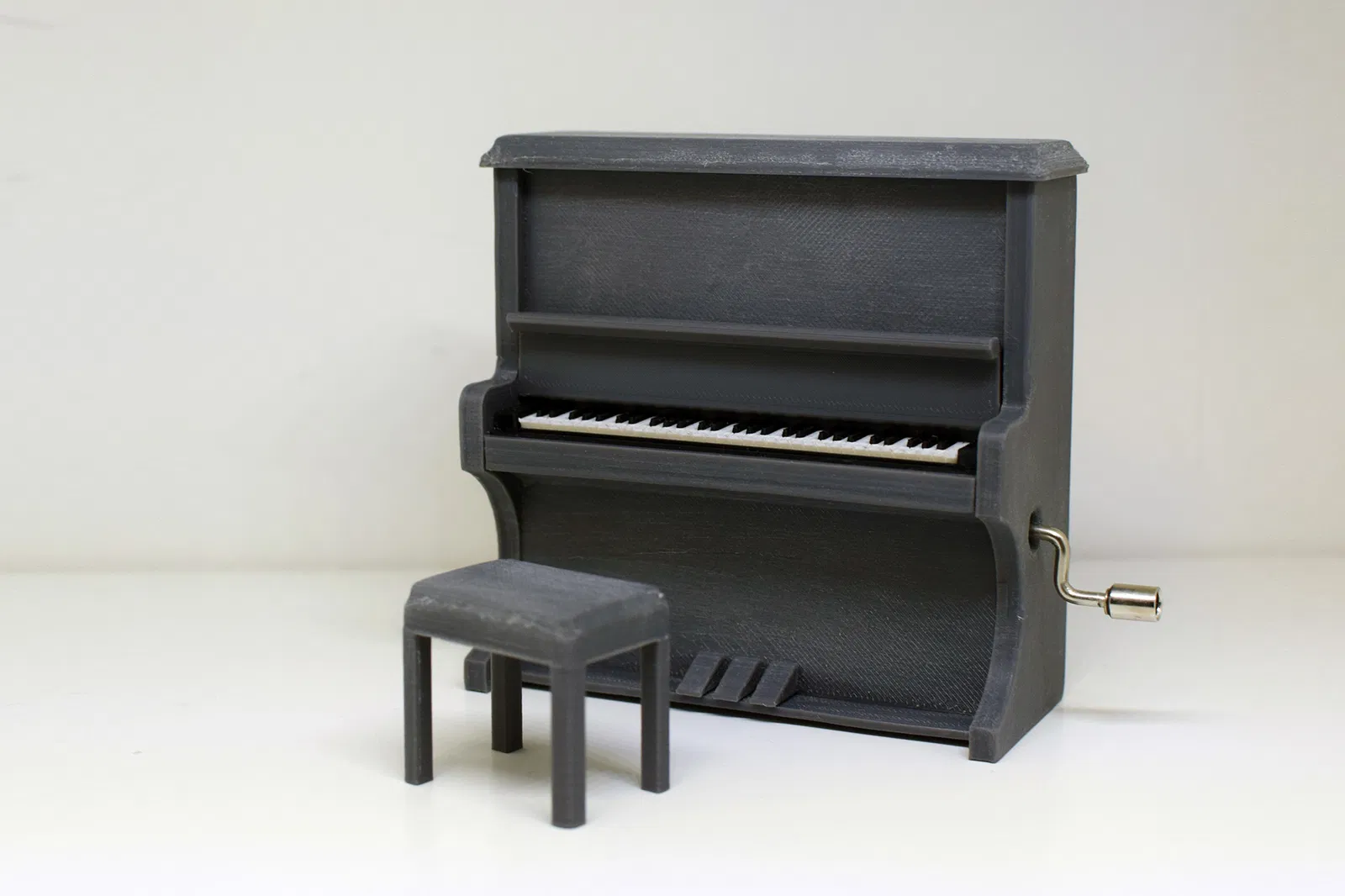

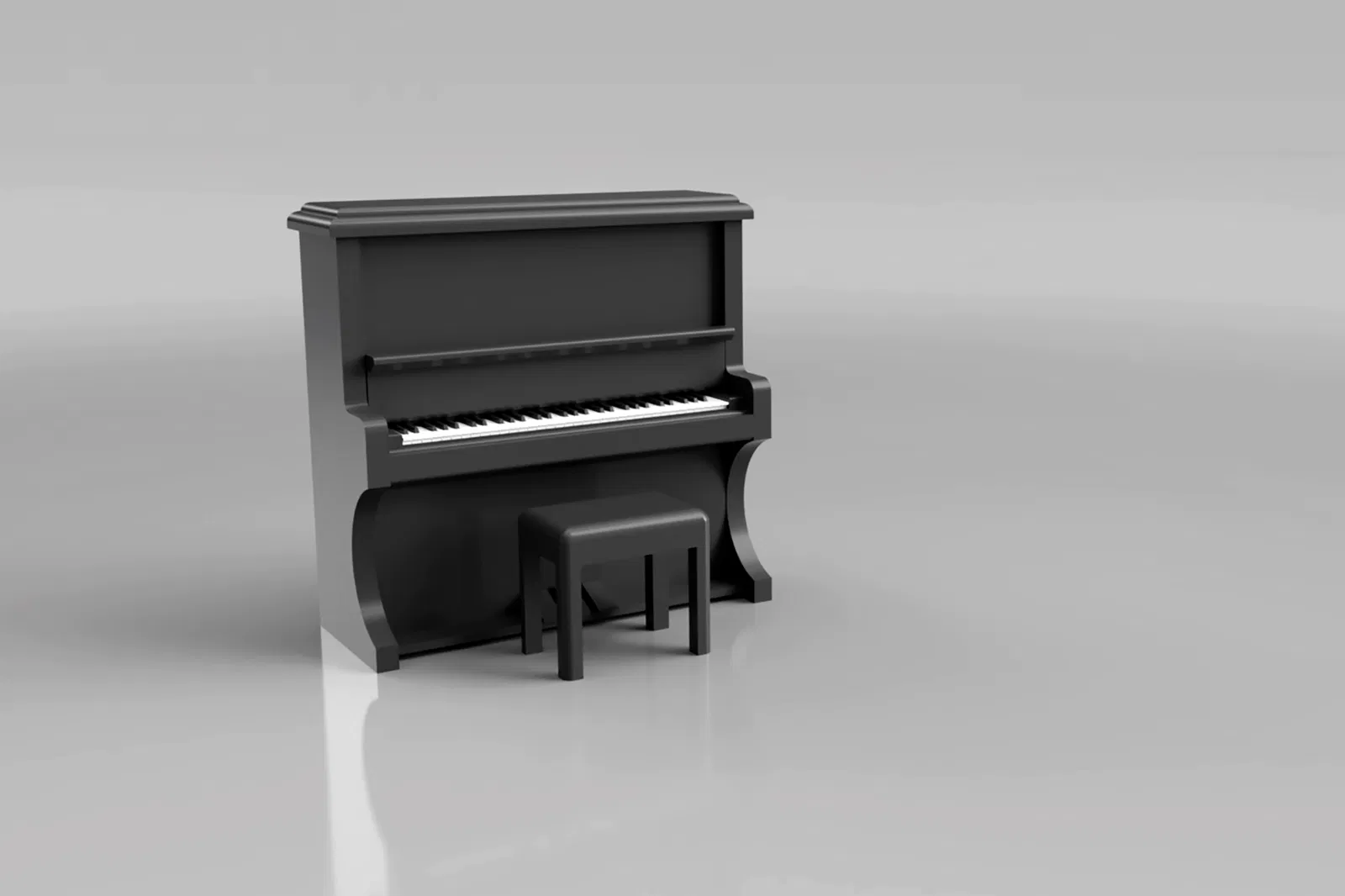

Mình làm một cây piano gắn Kikkerland Musicbox cho con đỡ đầu của “chị lớn” nhà mình.

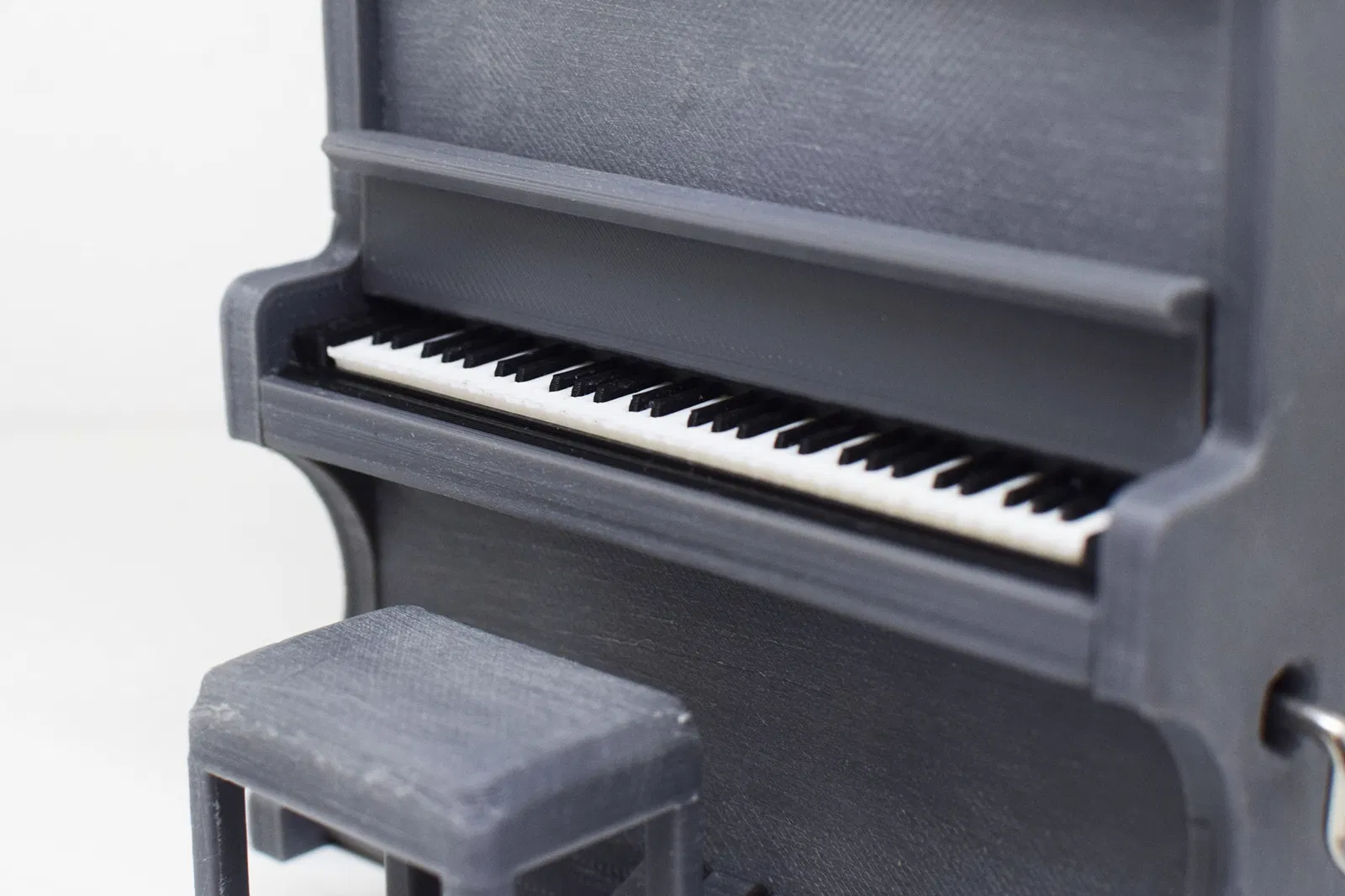

Cái khó là tạo được bàn phím nhìn thật, không phải dạng phẳng hoặc dán lên như nhiều đàn piano đồ chơi khác. Nhưng ngược lại, phần music box vẫn phải đủ chắc để trẻ con chơi được. Mình nghĩ là mình đã tìm ra cách ổn.

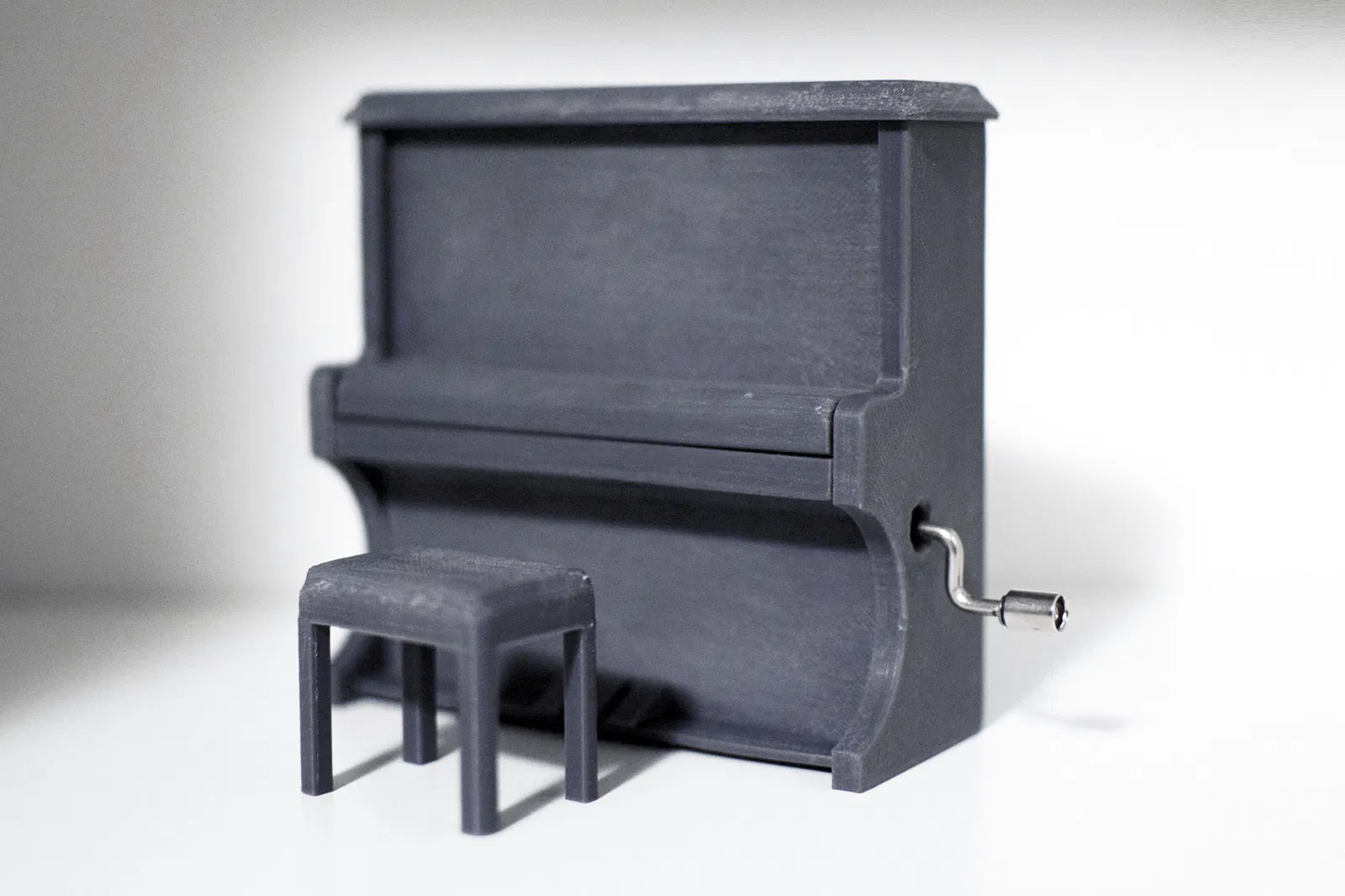

Nếu bạn cũng muốn làm piano dạng music box, bạn có thể mua Kikkerland music boxes giá rẻ ở nhiều cửa hàng online, với nhiều bản nhạc khác nhau như “Happy Birthday”, “Somewhere over the rainbow”, v.v. Music box đã có sẵn ốc để bắt cố định. Chỉ cần lưu ý: tháo tấm gỗ đi kèm và bắt music box trực tiếp vào tấm lưng (back panel). Nếu bạn không muốn làm piano music box, trong files có thêm hai file STL kèm chữ “without music box” cho 2 phần cần thay thế: tấm lưng (back panel) và tấm hông phải (right side panel).

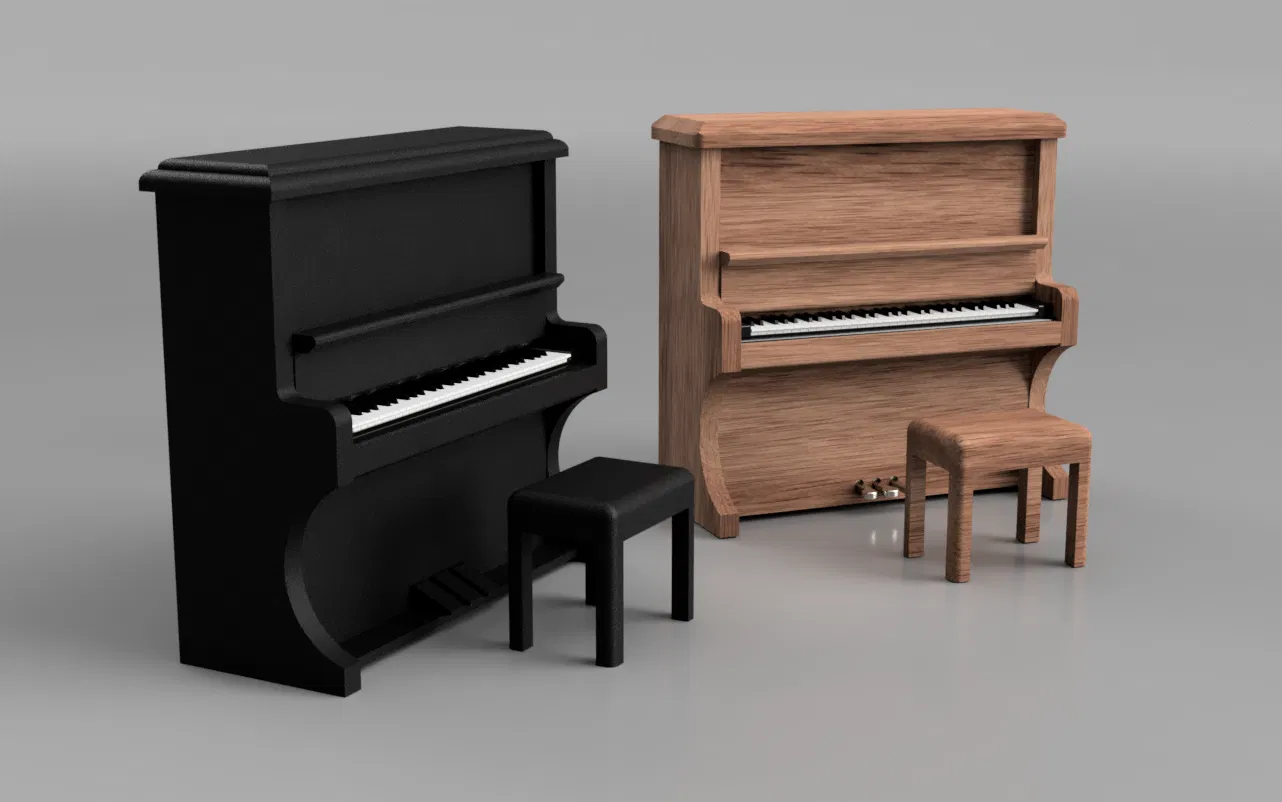

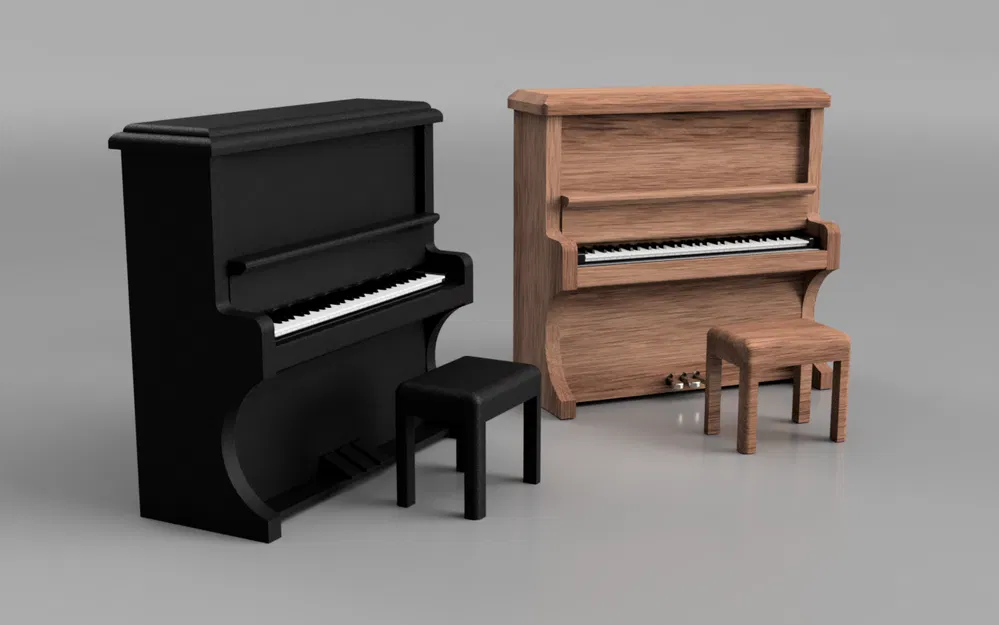

Trong files bạn sẽ thấy 2 phiên bản piano. Một bản chắc chắn hơn một chút (version 1) để các bé nhỏ cũng chơi được (đỡ “mít ướt”). Bản thứ hai có pedal chi tiết hơn và nhìn thật hơn. Tuy nhiên pedal cũng mảnh và dễ gãy hơn.

Như thường lệ, bạn có thể tìm thấy các project FreeCad trong files.
Cứ thoải mái thiết kế cây piano của riêng bạn.

In (Print)

In bàn phím ở layer height 0.16mm. Tất cả phần còn lại có thể in với layer height 0.20mm. Nozzle 0.4 là đủ cho mẫu này và ở lần in đầu tiên của mình thì ra rất đẹp. Dĩ nhiên bạn có thể in bàn phím chi tiết hơn với nozzle nhỏ hơn.

Không cần supports khi in.

Lắp ráp (Assembly)

Bạn có thể dùng superglue để lắp cho dễ, tùy mức độ chi tiết khi bạn in các chi tiết. Các phần có thể khớp với nhau mà không cần keo, nhưng nếu để trẻ con chơi thì nên dán lại, không là nó sẽ rã ra nhanh hơn bạn mong muốn. Mình có in bị lỗi một chút nên phải gọt lại một vài cạnh bằng dao.

Cái ghế thì không cần lắp ráp ;)

Dưới đây là hướng dẫn lắp ráp từng bước:
Bạn cũng có thể tìm bản hướng dẫn dạng PDF trong files.

Cập nhật 2023/09/29

Núm vặn của music box có dung sai kích thước, nên đôi khi không lọt qua lỗ. Vì vậy mình đã nới rộng lỗ thêm 0.4 mm.

Cập nhật 2023/11/18

@JacksonPage_1108097 có hỏi xin một mẫu có pedal chân thật hơn cho cháu gái của bạn ấy, nên mình đã thêm phiên bản thứ hai của cây piano vào files. Pedal có thể in bằng màu riêng (ví dụ màu bạc).
