Hộp enclosure cho bo giao tiếp JK-BMS inverter BMS (JK-PB2A16S20P)

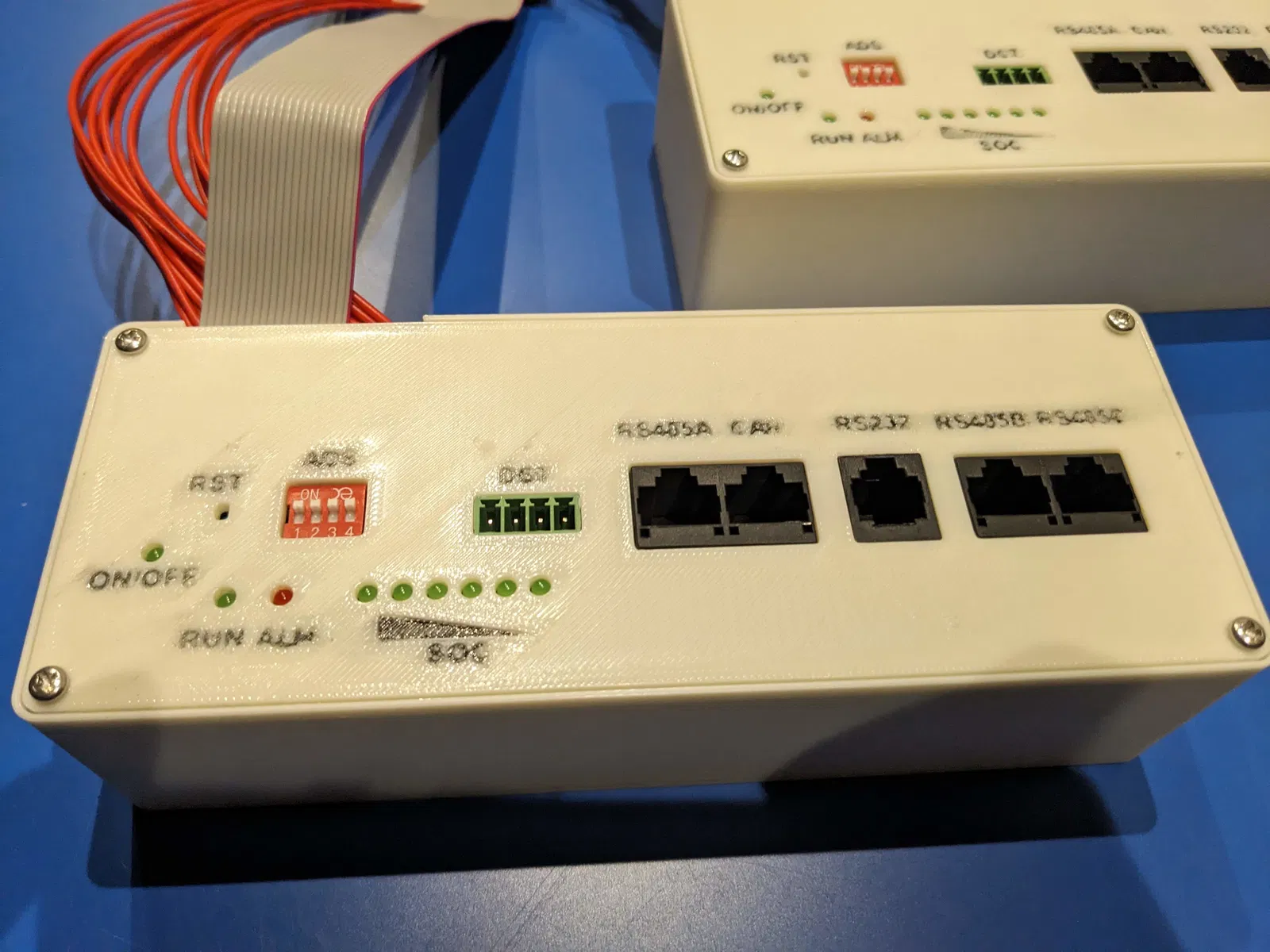

Đây là một cái hộp đơn giản để đặt bo mạch giao tiếp của JK-BMS inverter BMS (model JK-PB2A16S20P) mà mình đang dùng trong hệ lưu trữ năng lượng mặt trời DIY. Chữ trên hộp có thể được tô bằng sơn móng tay hoặc keo trám để chữ nổi bật hơn.

Mình cũng đính kèm file Fusion 360 nếu nó giúp ai đó làm enclosure của riêng mình nhanh hơn.

Nắp trên có thể in úp mặt xuống trên smooth PEI hoặc Engineering Plate, như vậy phần khắc chữ sẽ nhìn đẹp hơn và có thể tô bằng sơn acrylic màu tương phản.

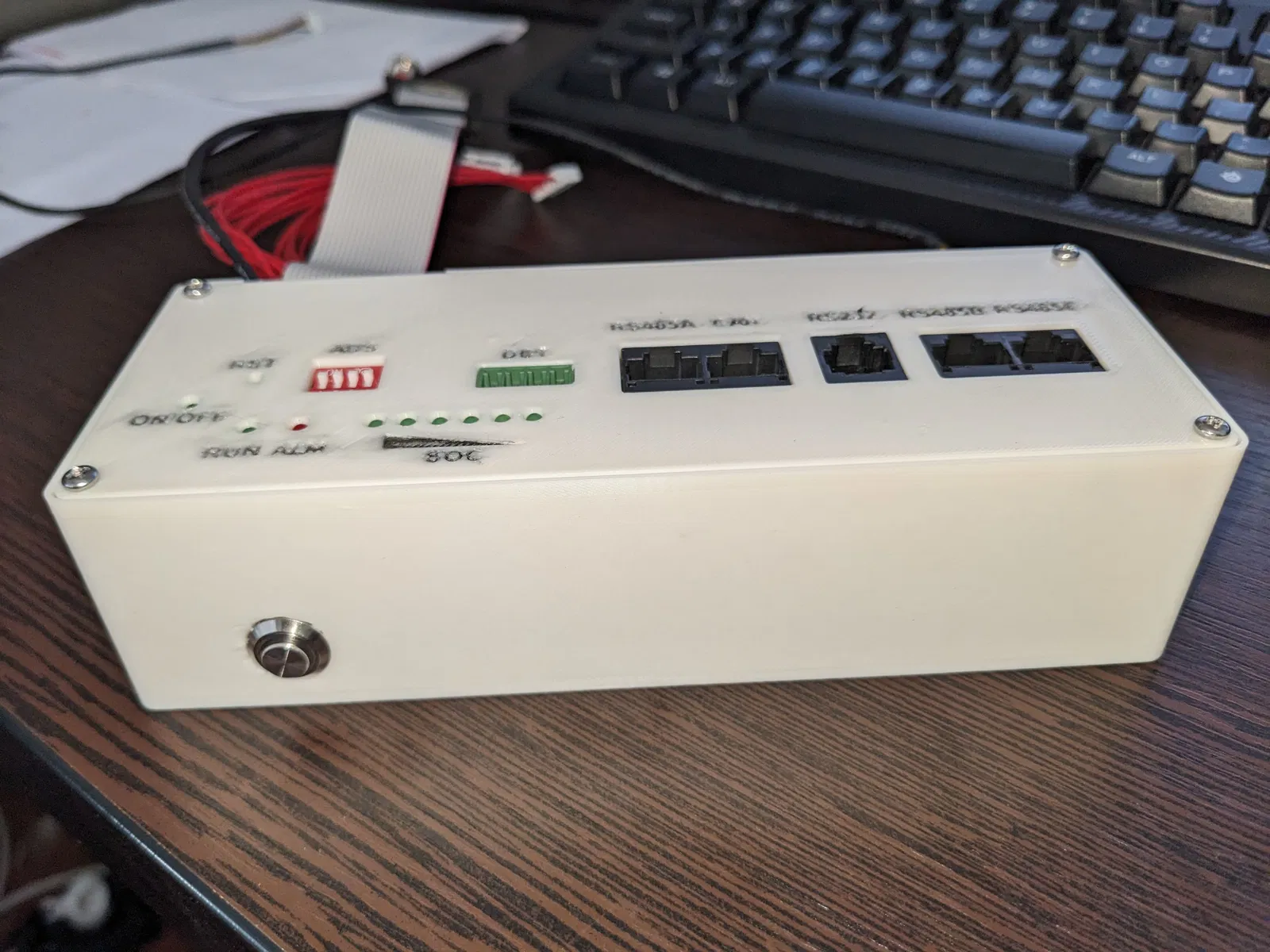

Ở phiên bản version_2 của enclosure có thêm một phần khoét cho nút ON/OFF, nếu bạn muốn gắn nút trên hộp thay vì gắn trên vỏ/kệ pin.

Dùng ốc M3*6 để bắt bo mạch và nắp trên.

Update:

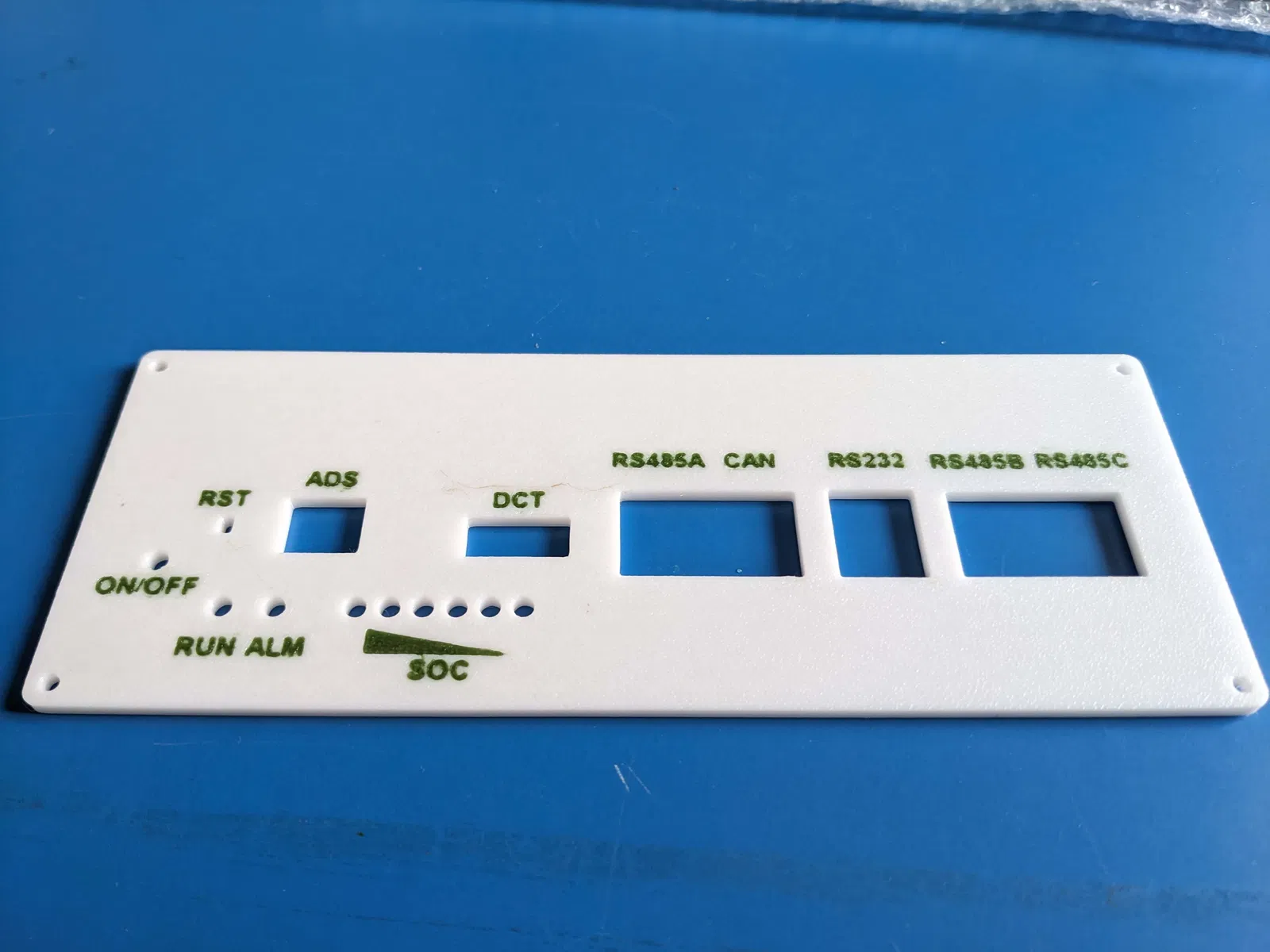

đã thêm chữ cho nắp trên để có thể in bằng màu khác. In chữ trước, rồi in nắp trên. Thêm file .3mf “Enclosure and lid with letters” có thể mở bằng Bambu Studio hoặc Orca Slicer, các plate đã được chuẩn bị sẵn để in; bạn chỉ cần chọn filament và bật/tắt các object khi cần trên Plate 2.
