Nhà ga cho mô hình cáp treo (LGB)
Mẫu nhà ga cho mô hình cáp treo (Modellseilbahn) tỉ lệ 1:32, thiết kế để vừa hệ KMS Modellseilbahn. Lấy cảm hứng từ nhà ga cáp treo Weissenstein (Solothurn, Thụy Sĩ) và in được theo từng phần.
Mô tả

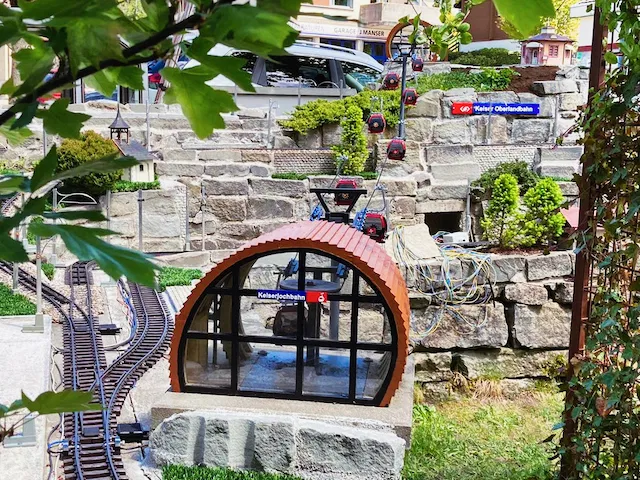

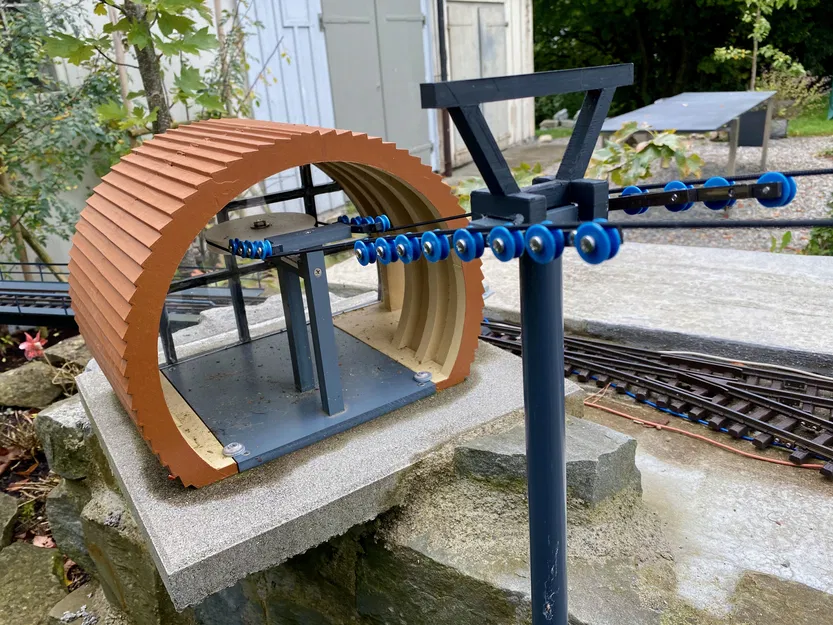

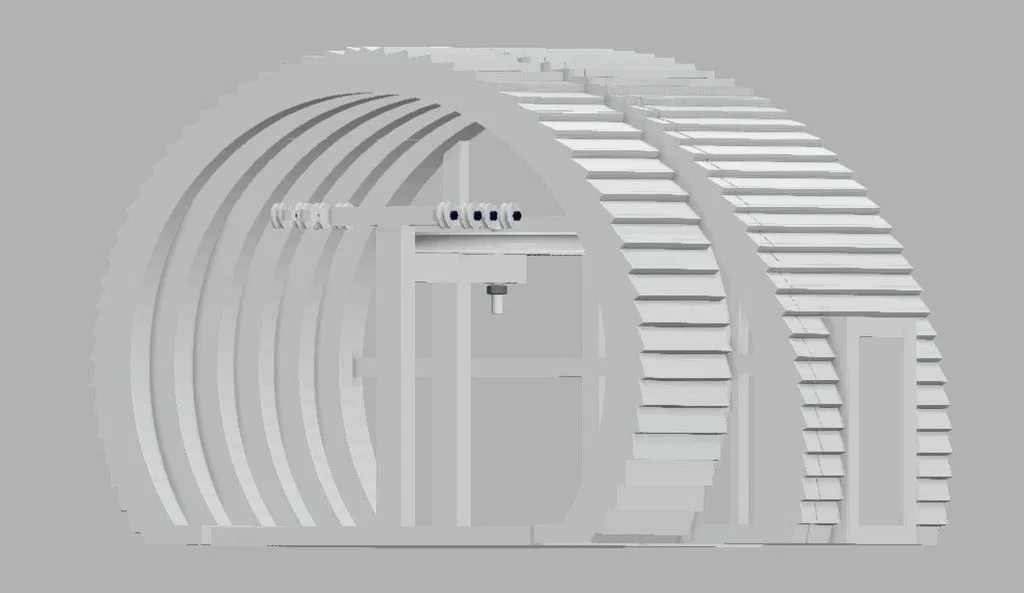

Đây là một nhà ga cho mô hình cáp treo (Modellseilbahn) tỉ lệ 1:32.
Nó được thiết kế để vừa với KMS Modellseilbahn (http://modellseilbahnen.ch/5052.html)

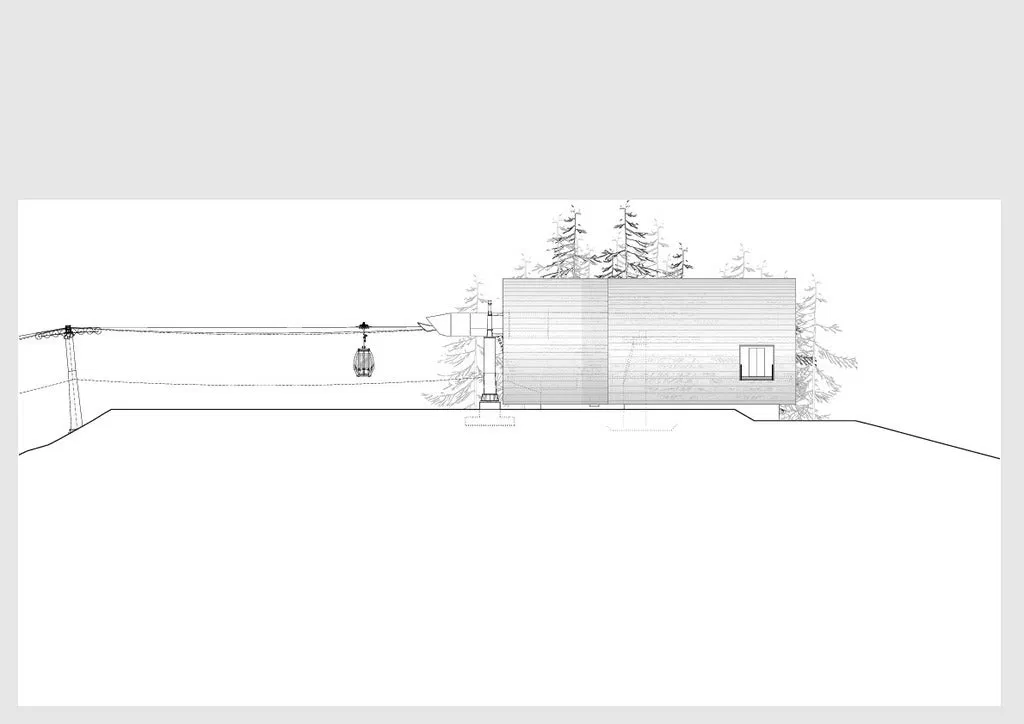

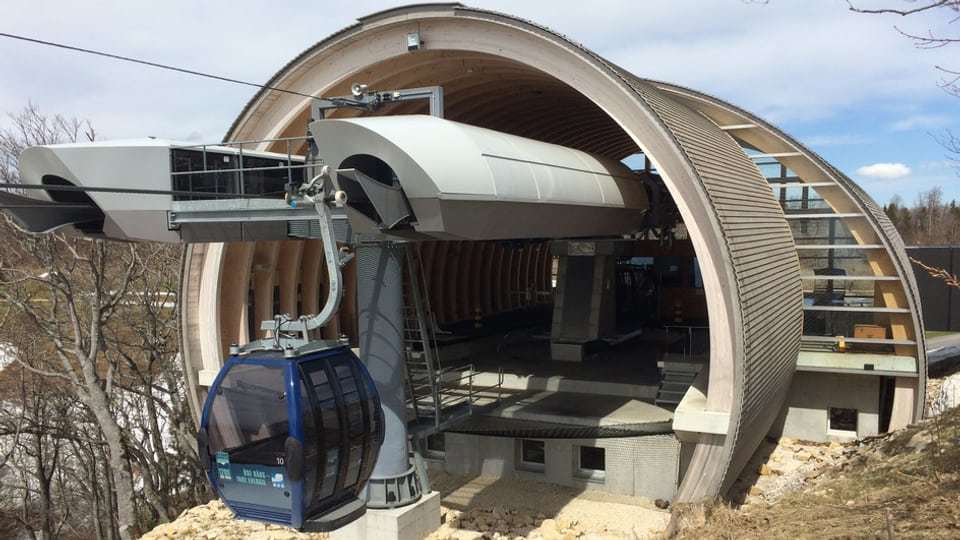

Thiết kế này được lấy cảm hứng từ nhà ga cáp treo ngoài đời thực trên núi Weissenstein, bang (canton) Solothurn, Thụy Sĩ. (Bản vẽ cuối cùng là của nhà ga cáp treo thật ở Weissenstein, hình được sao chép từ internet)
Tất nhiên bạn hoàn toàn có thể dùng các thiết kế của mình cho mục đích phi thương mại, nhưng nếu…. bạn muốn ủng hộ mình thì mời mình một ly cà phê. (bấm vào chữ màu đỏ)
Print Settings
Printer Brand: XYZprinting
Printer: da Vinci 1.0 Pro 3in1
Rafts: No
Supports: Yes
Resolution: 0.3 mm
Infill: 10%
Filament: Best Value ABS Snow White
Notes:
Đặt các chi tiết với mặt "back side" úp xuống bed để giảm nhu cầu support. (Nó dùng khá nhiều vật liệu support, nhất là ở giữa các phần "curved rafts").

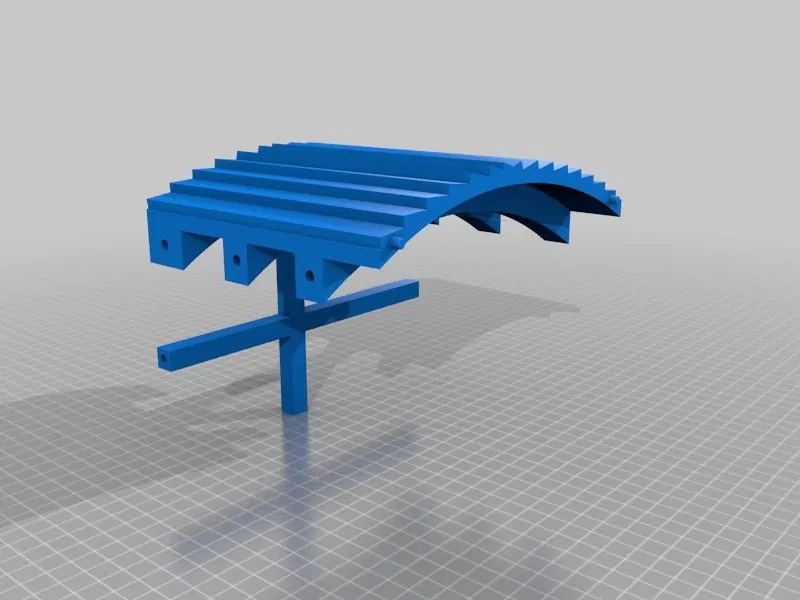

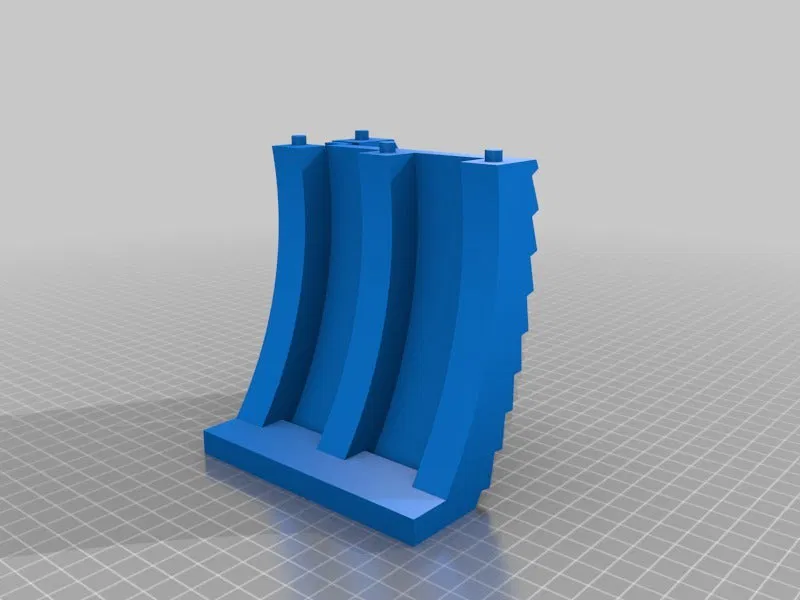

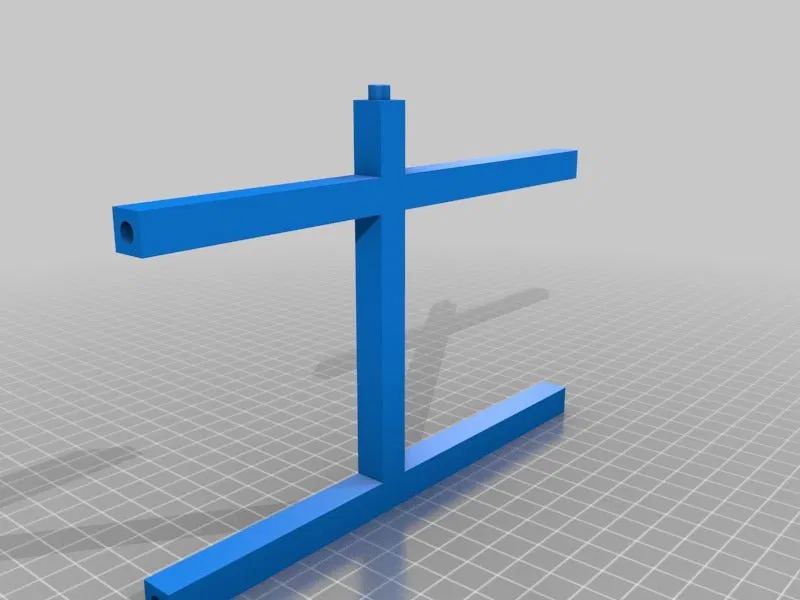

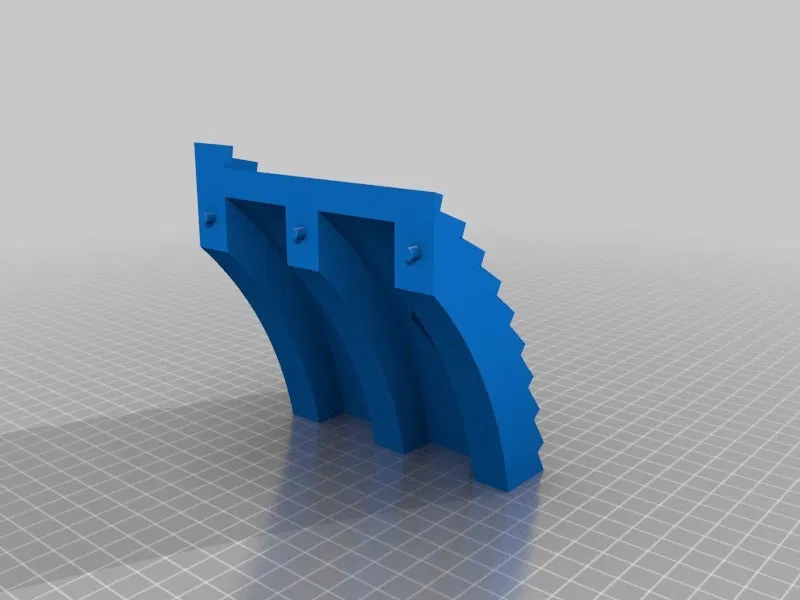

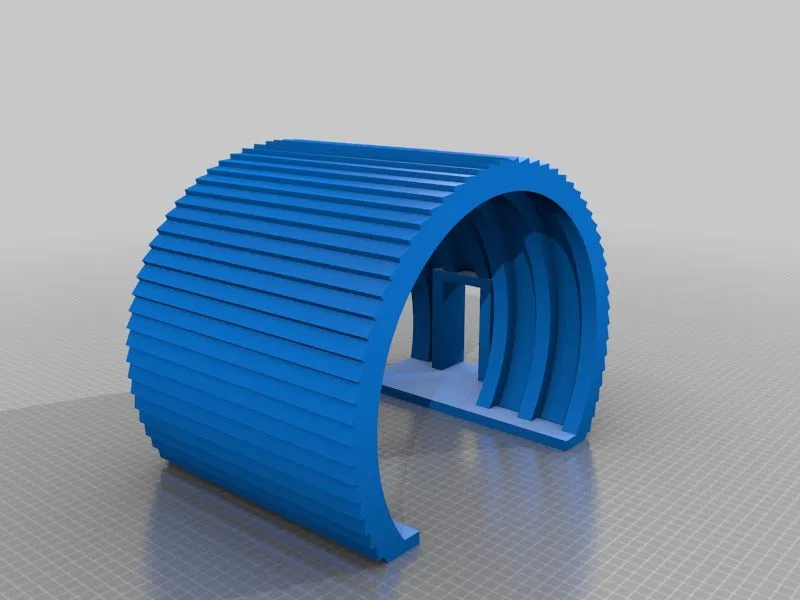

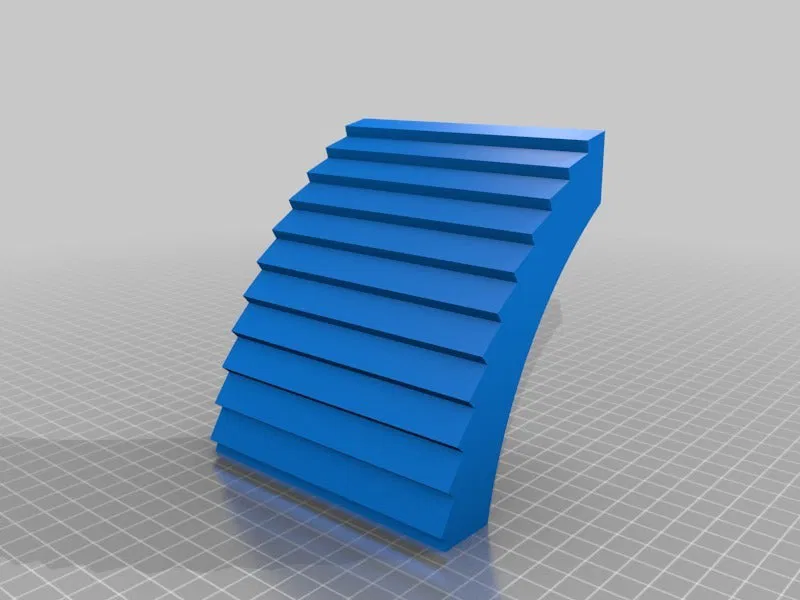

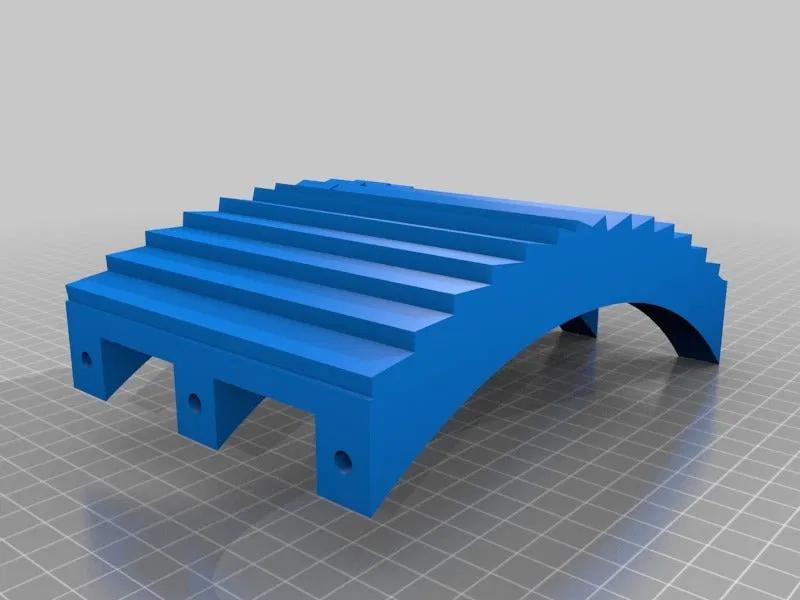

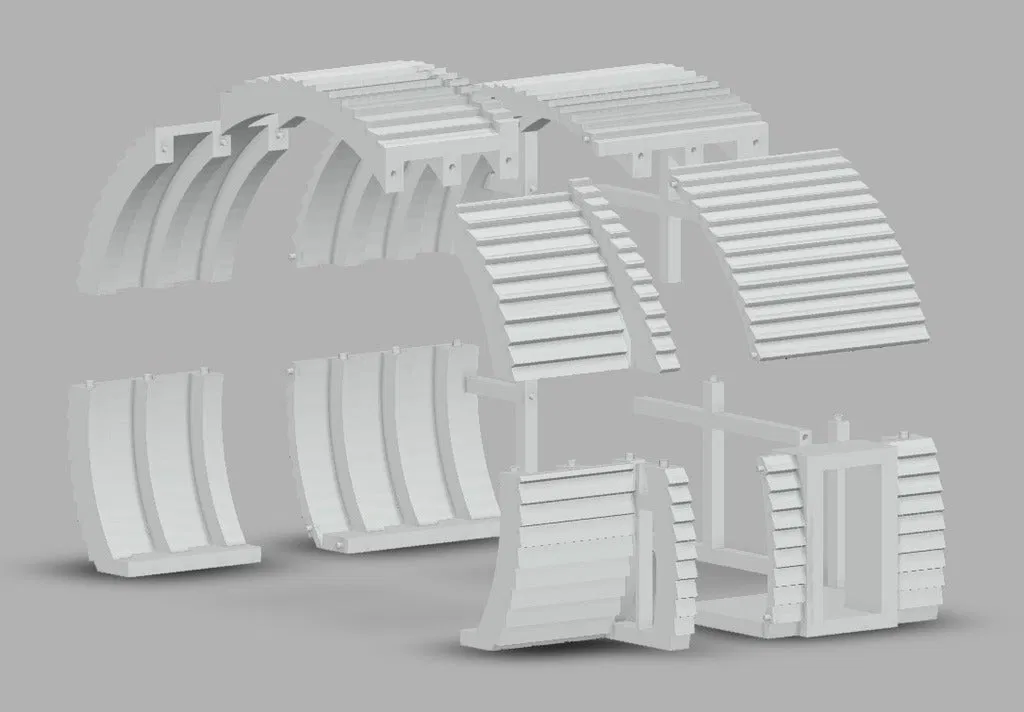

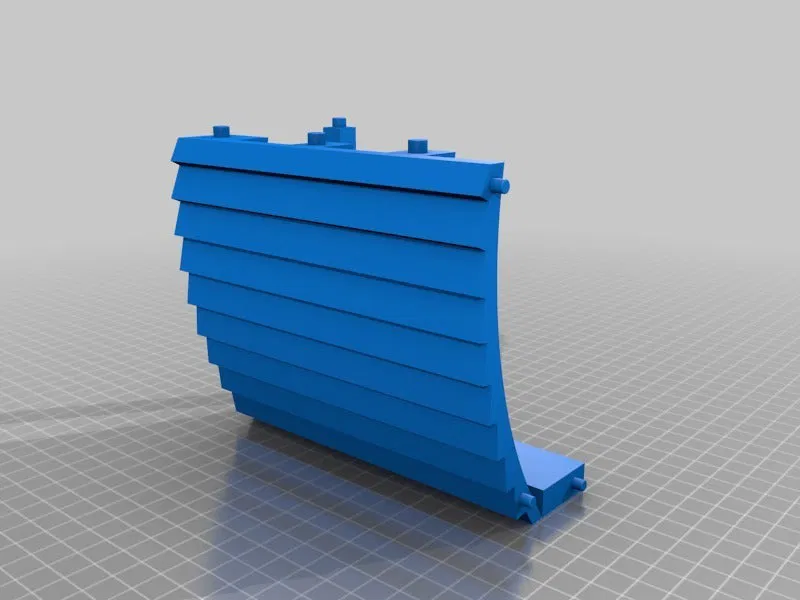

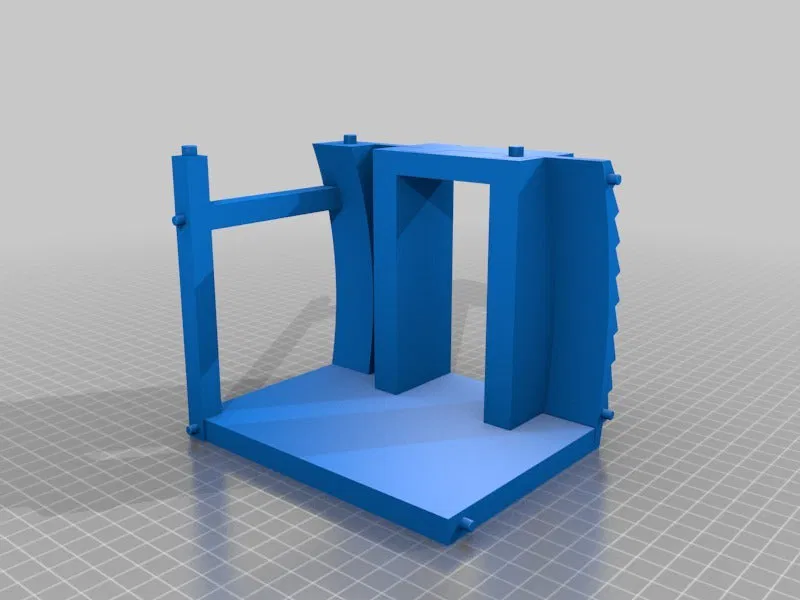

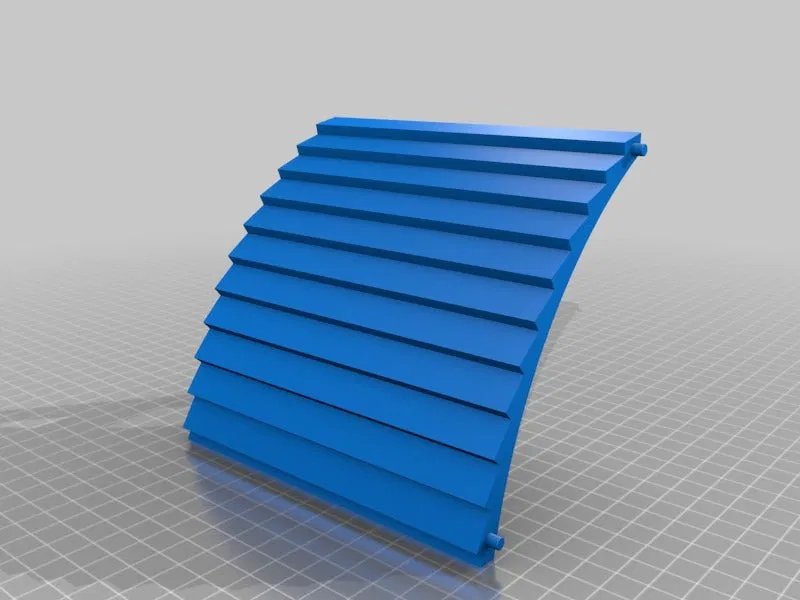

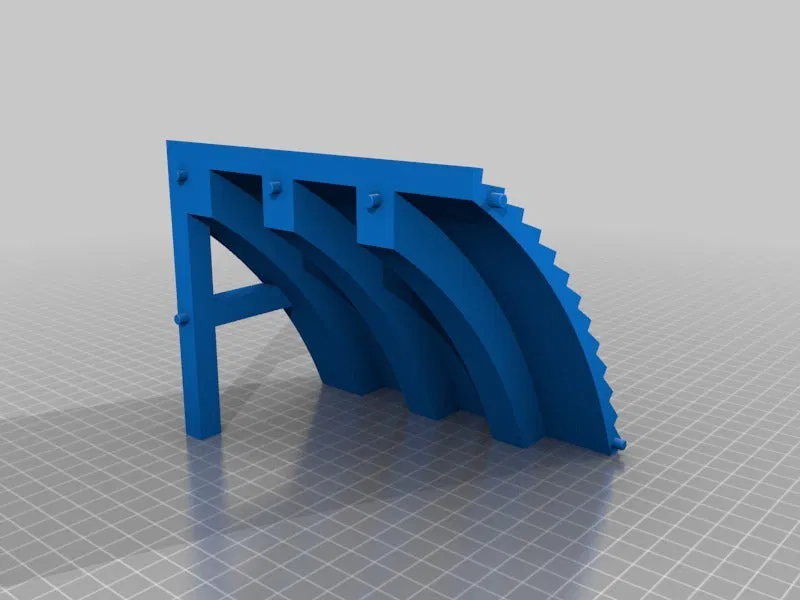

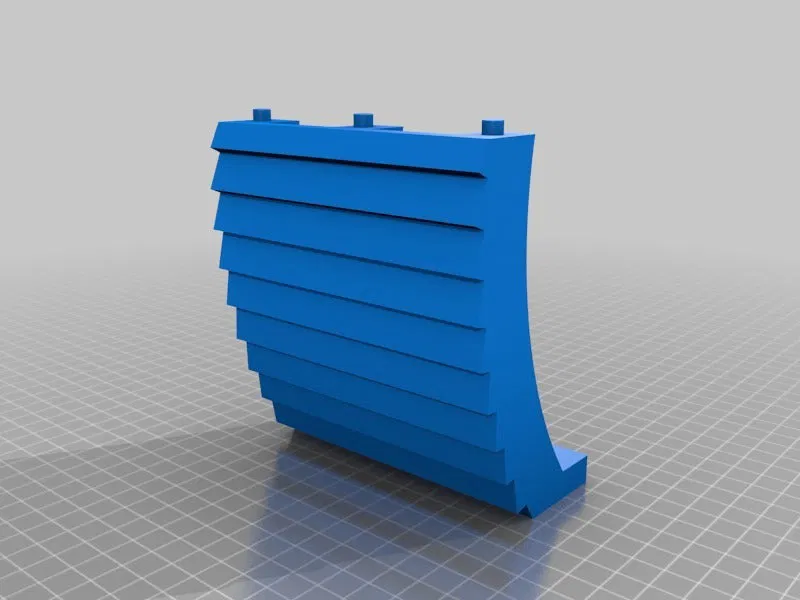

Khi bạn có print bed đủ lớn thì có thể in nguyên cả model; nếu không thì bạn có thể in đủ mười một (11) phần. Chúng in vừa trong thể tích 20 X 20 X 20 cm.

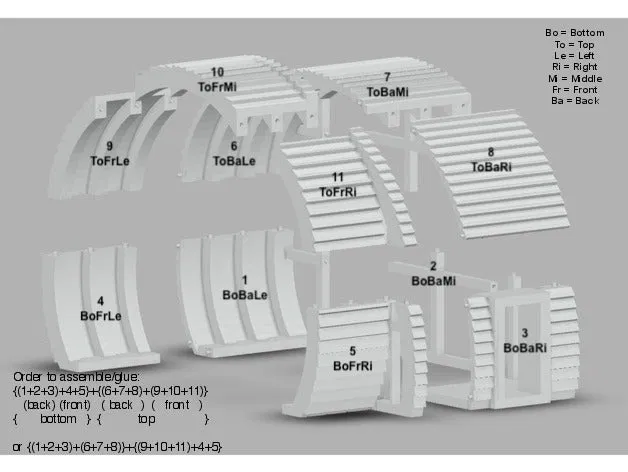

Sau khi in xong, dán các phần lại với nhau. Trong thiết kế có một số chốt (pins) để căn chỉnh.
Tuy nhiên, các chốt này cũng quyết định thứ tự dán!
Post-Printing

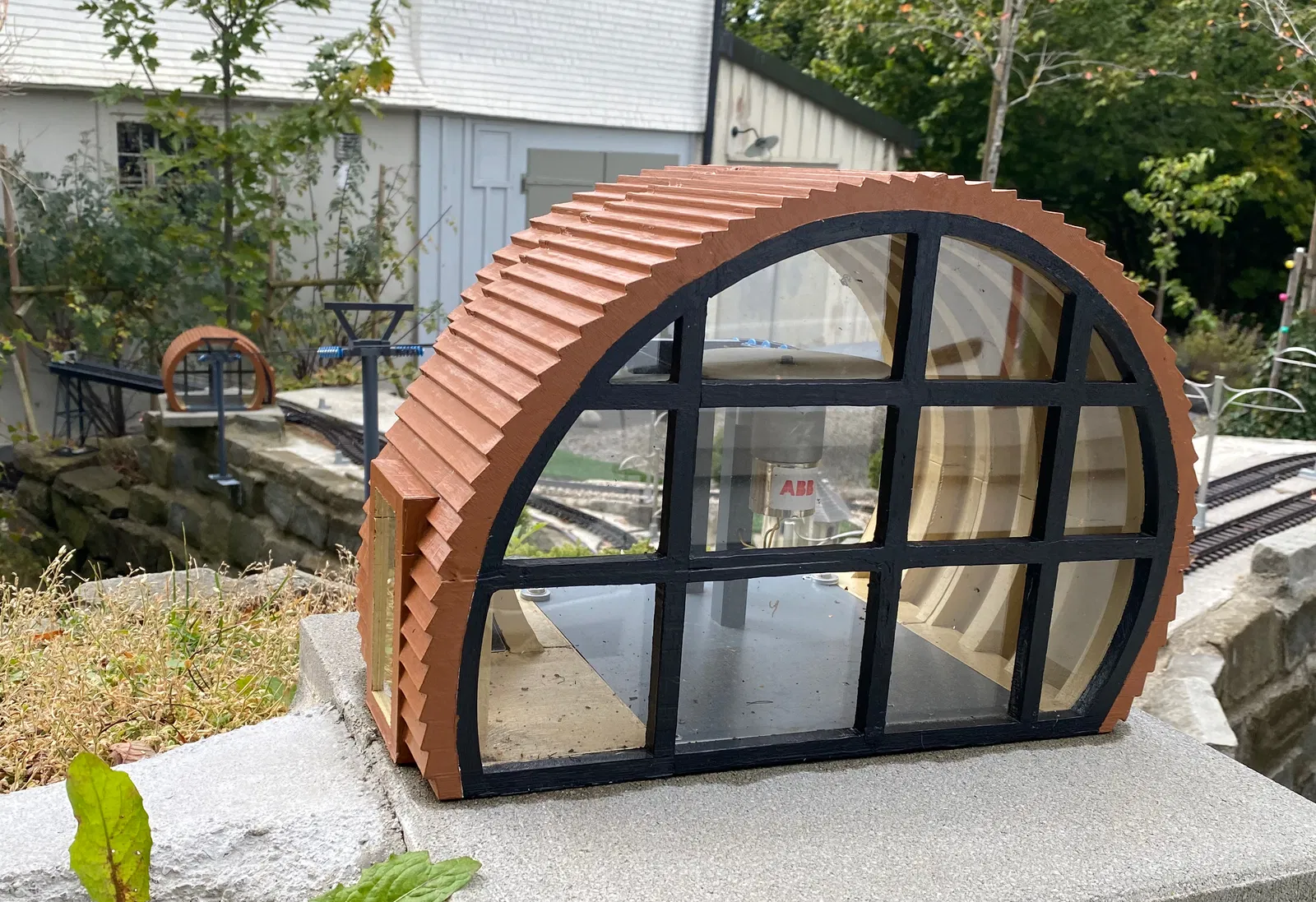

Sau khi dán, bạn có thể sẽ cần trám một số khe hở và sơn để giả vân gỗ sồi (Oak) và thông (Pine).

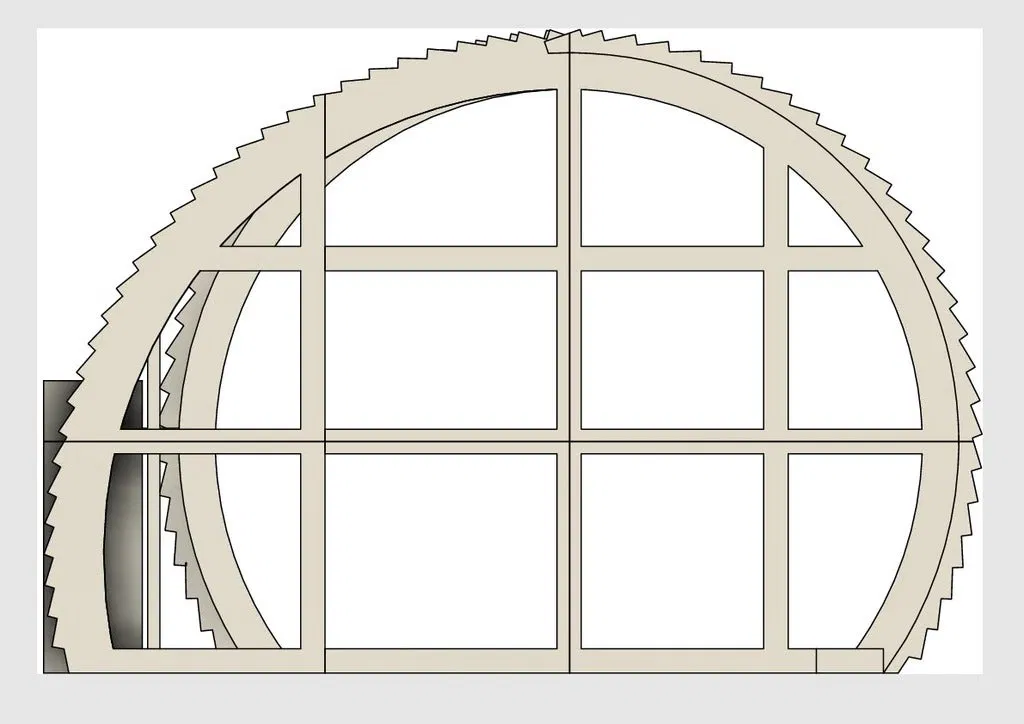

Nếu bạn muốn thêm phần giả kính cửa sổ bằng acrylic (cửa sổ phía sau và cửa sổ giữa), bạn có thể dùng bản vẽ đi kèm. Có thể in đúng tỉ lệ 1:1 trên máy in khổ A3. Sau đó dùng bản in làm khuôn để cắt các tấm cửa sổ acrylic.
How I Designed This

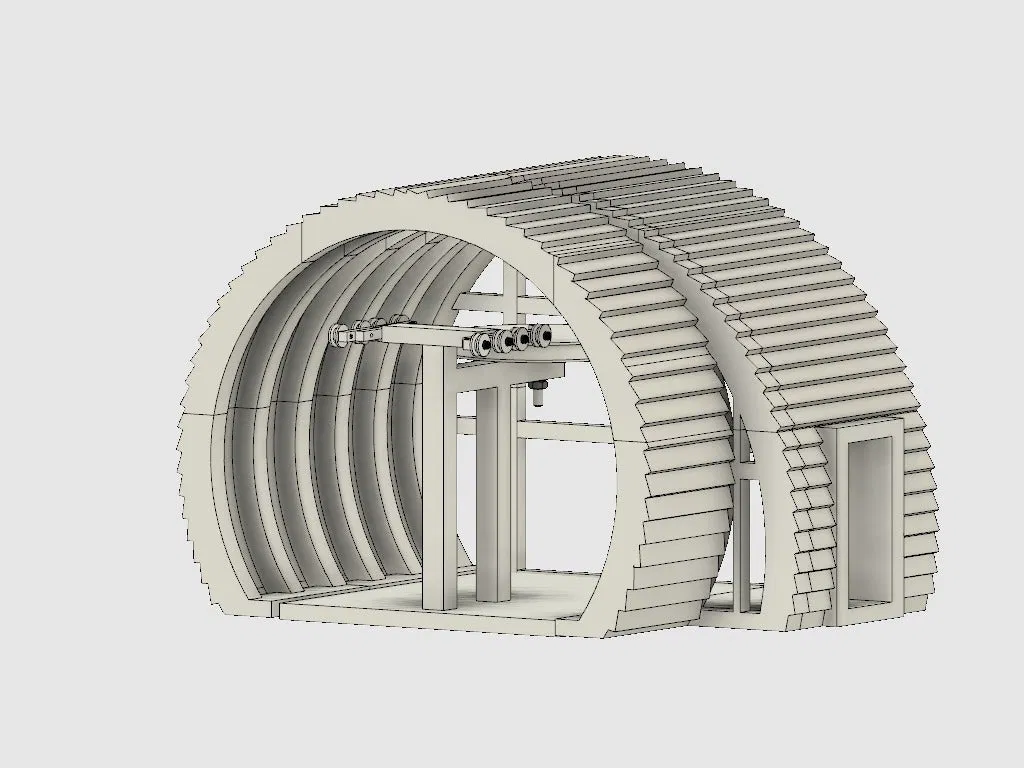

Mình dùng Fusion 360, cùng với thông tin trên internet mô tả nhà ga cáp treo thật ở Weissenstein.
Đầu tiên mình dựng lại thiết kế gốc sát nhất có thể với các kích thước ước lượng.
Sau đó mình chỉnh thiết kế để ôm khít (tight fit) quanh mô hình cáp treo KMS.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
