Kleinstructor - Bộ constructor tương thích dụng cụ Klein Toys

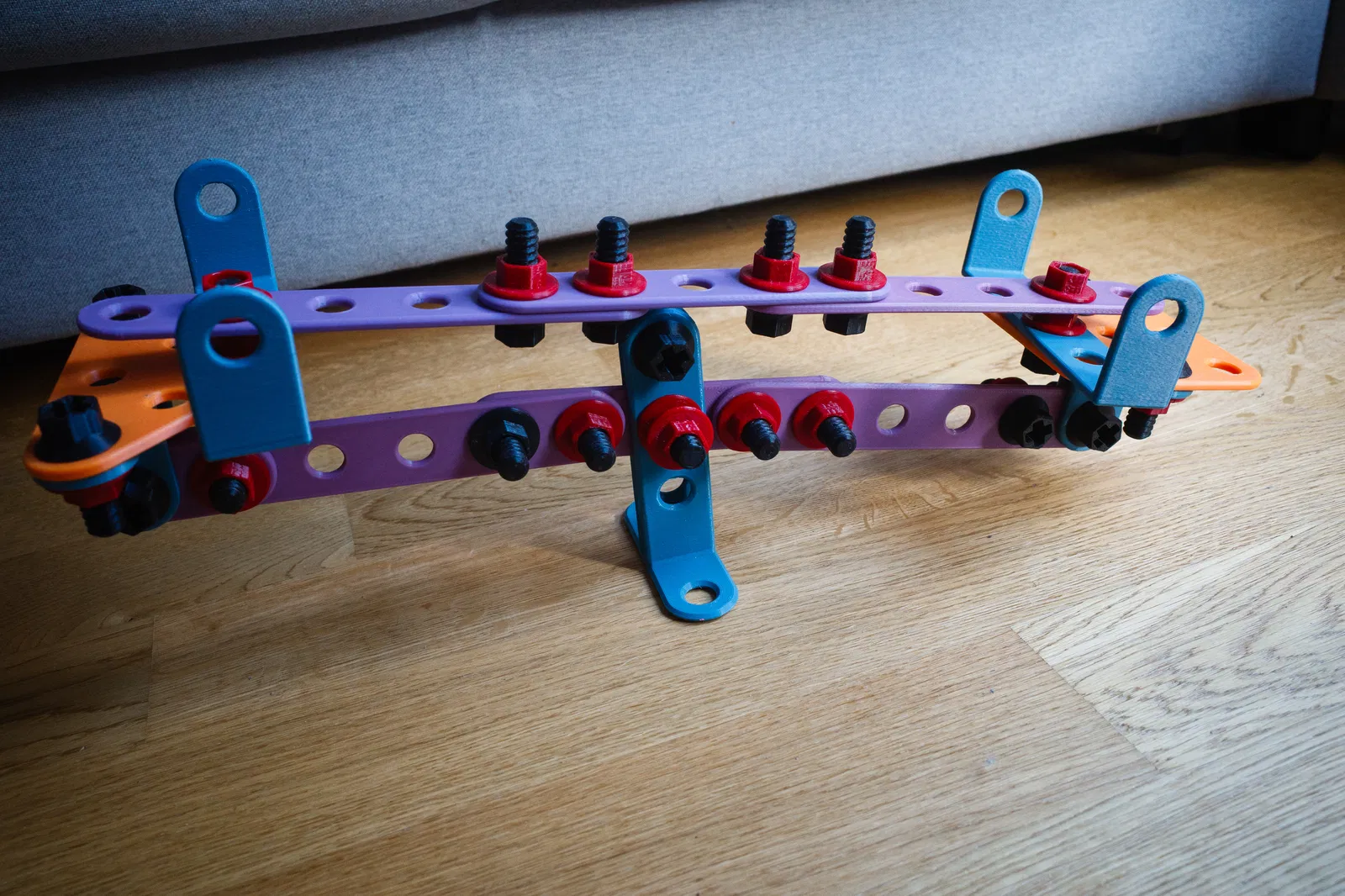

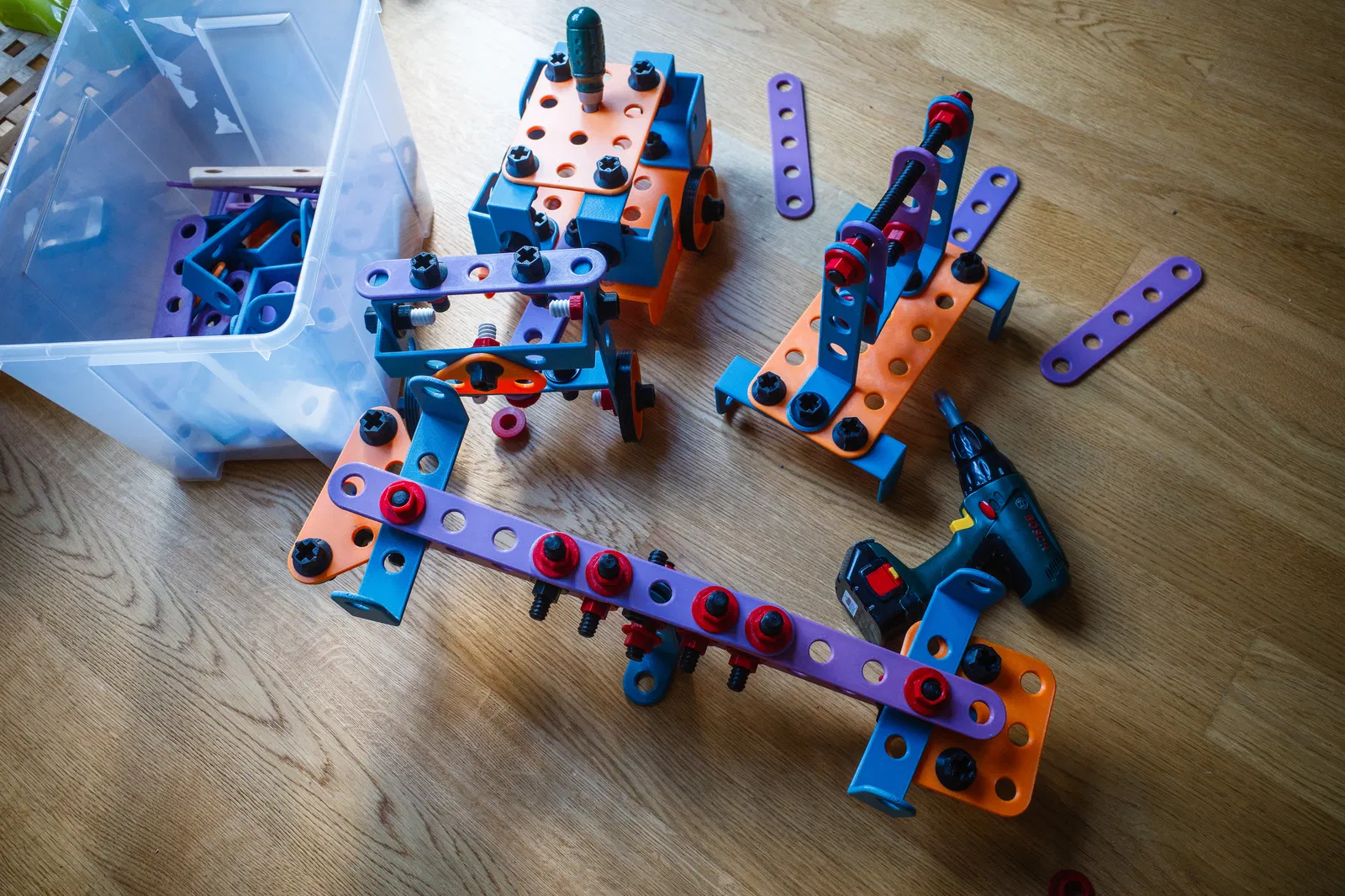

Đây là một bộ constructor cho bé nhỏ, tương thích với bộ dụng cụ, đai ốc và bu-lông Theo Klein Toys chính hãng; đồng thời cũng dùng được với bộ nut & bolt rất xịn của @IamPy và các chi tiết của @topse đã khởi đầu cho bộ này (xem mẫu remixed).

Đây là dự án đang làm dở (work in progress), ban đầu là chơi với bộ gốc, rồi dùng các chi tiết đã mod, sau đó tự thiết kế thêm.
Mình sẽ cập nhật tuỳ theo mức độ quan tâm của “người dùng chính” và thời gian rảnh :-)

CẢNH BÁO: Dù nhắm tới trẻ nhỏ và có dùng các chi tiết sẵn có, vẫn phải áp dụng các lưu ý an toàn chung cho đồ chơi trẻ em; bộ Theo Klein được khuyến nghị cho trẻ từ 3+ tuổi.

Cập nhật:

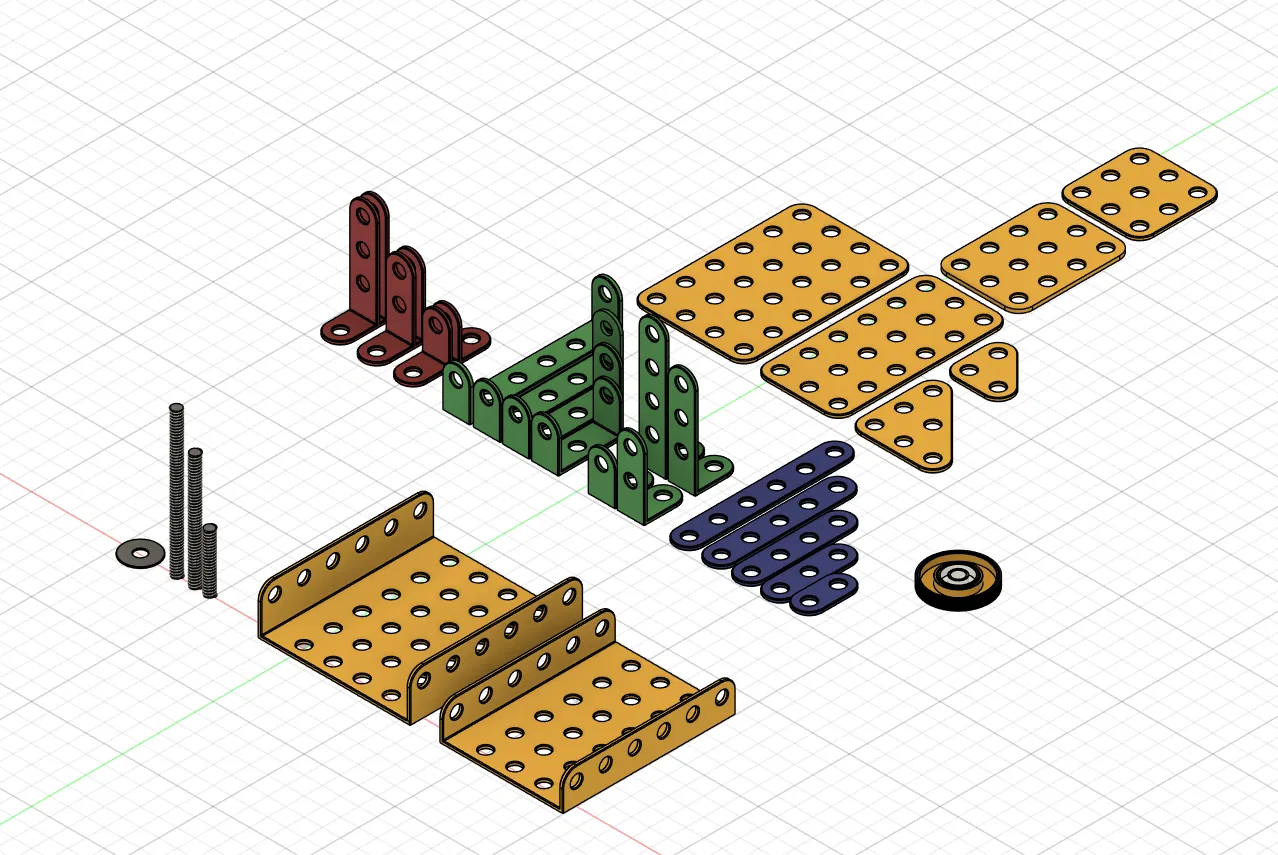

• 2024-12-19: v2 với các thành phần mới (u-plates, rods) và cải thiện khả năng in của tất cả các chi tiết.

Bánh xe:

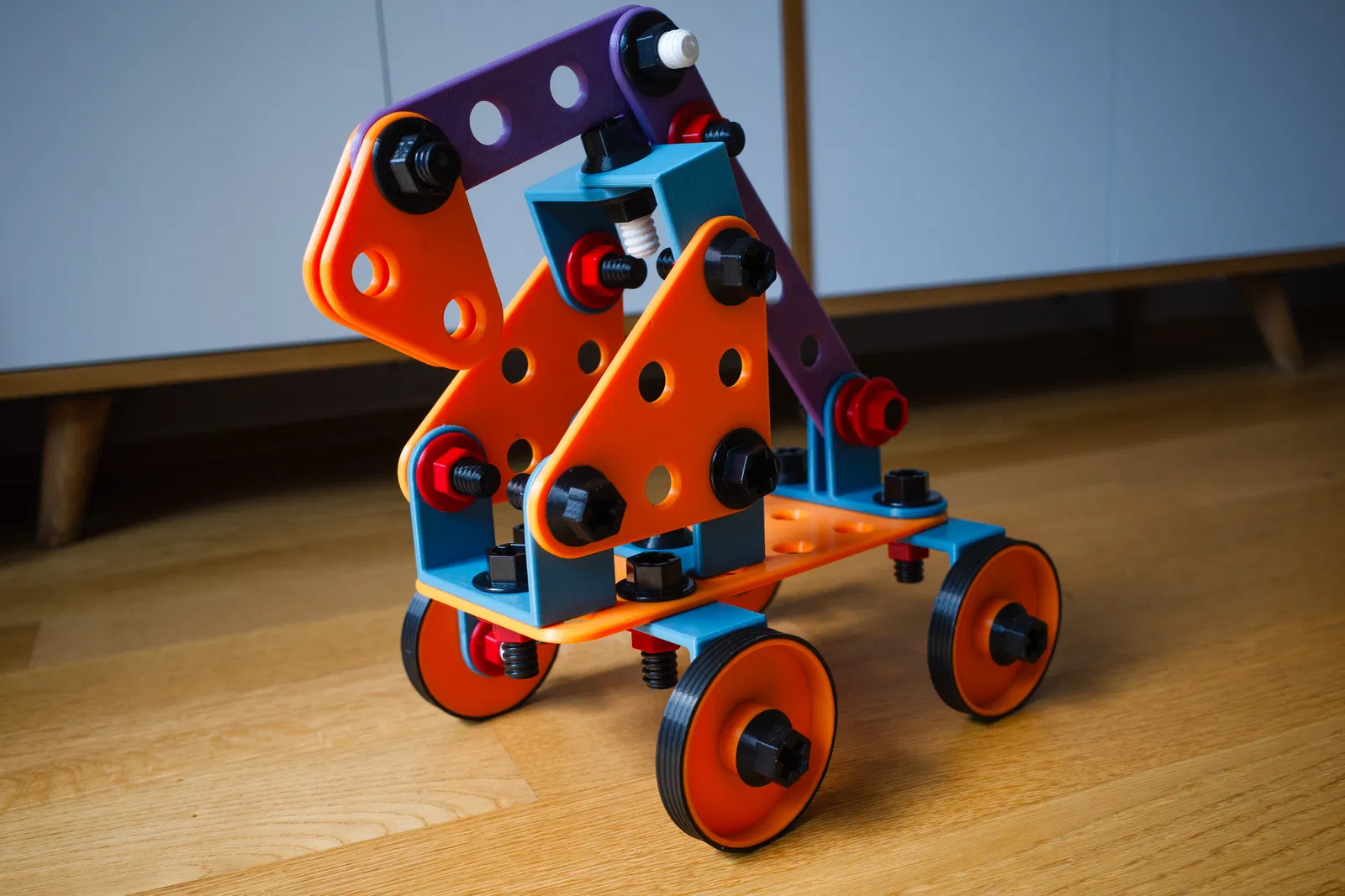

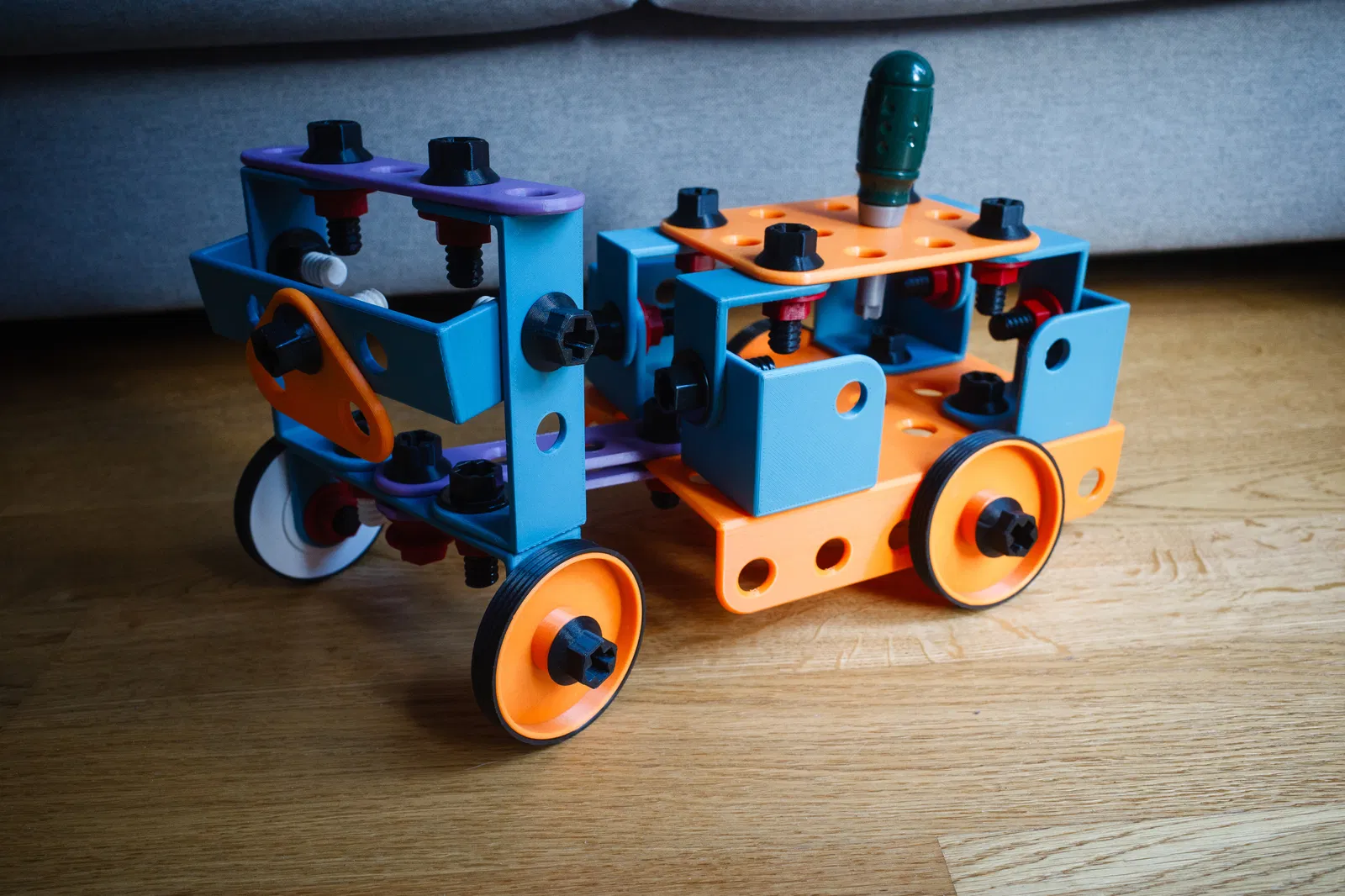

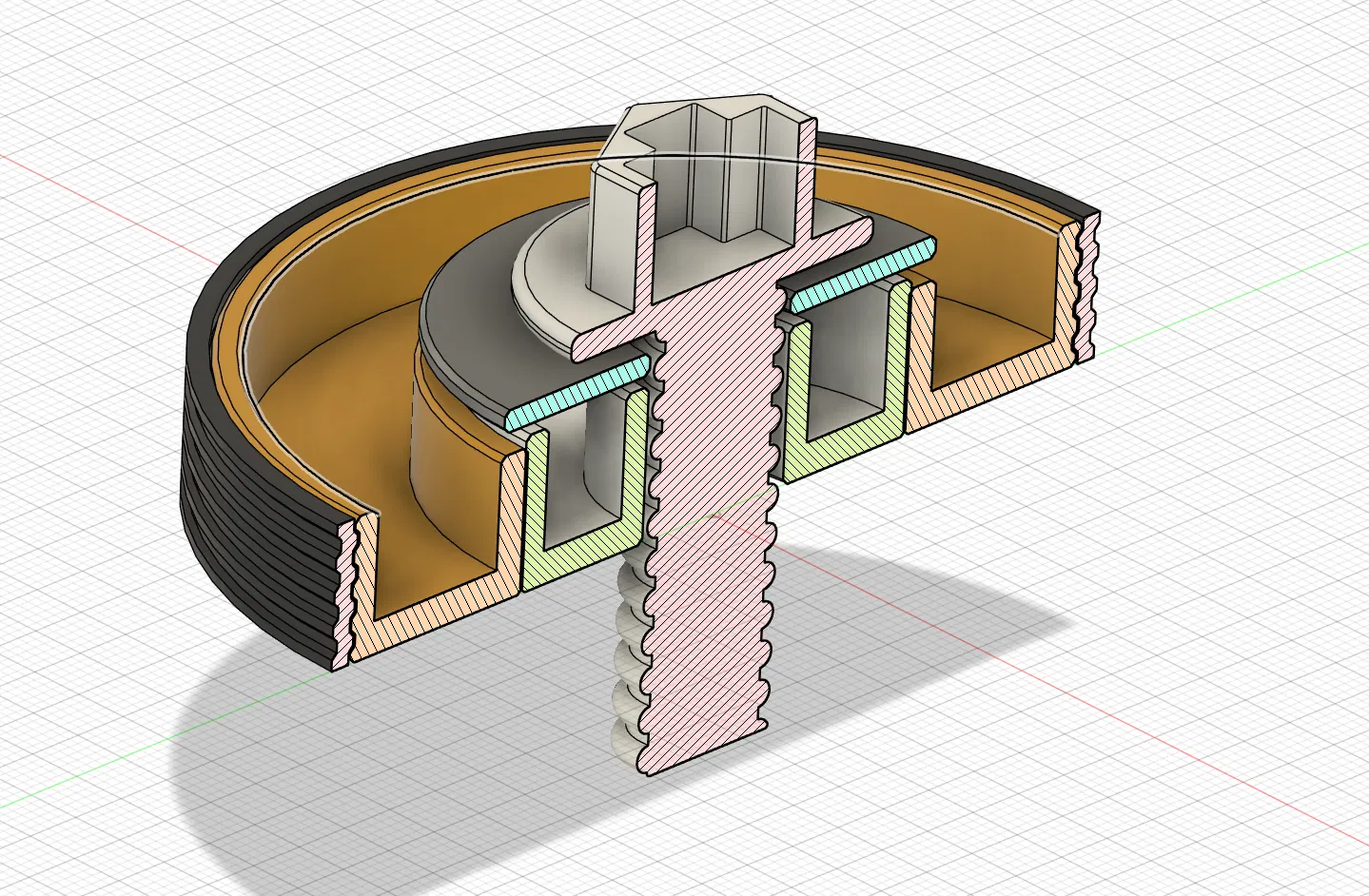

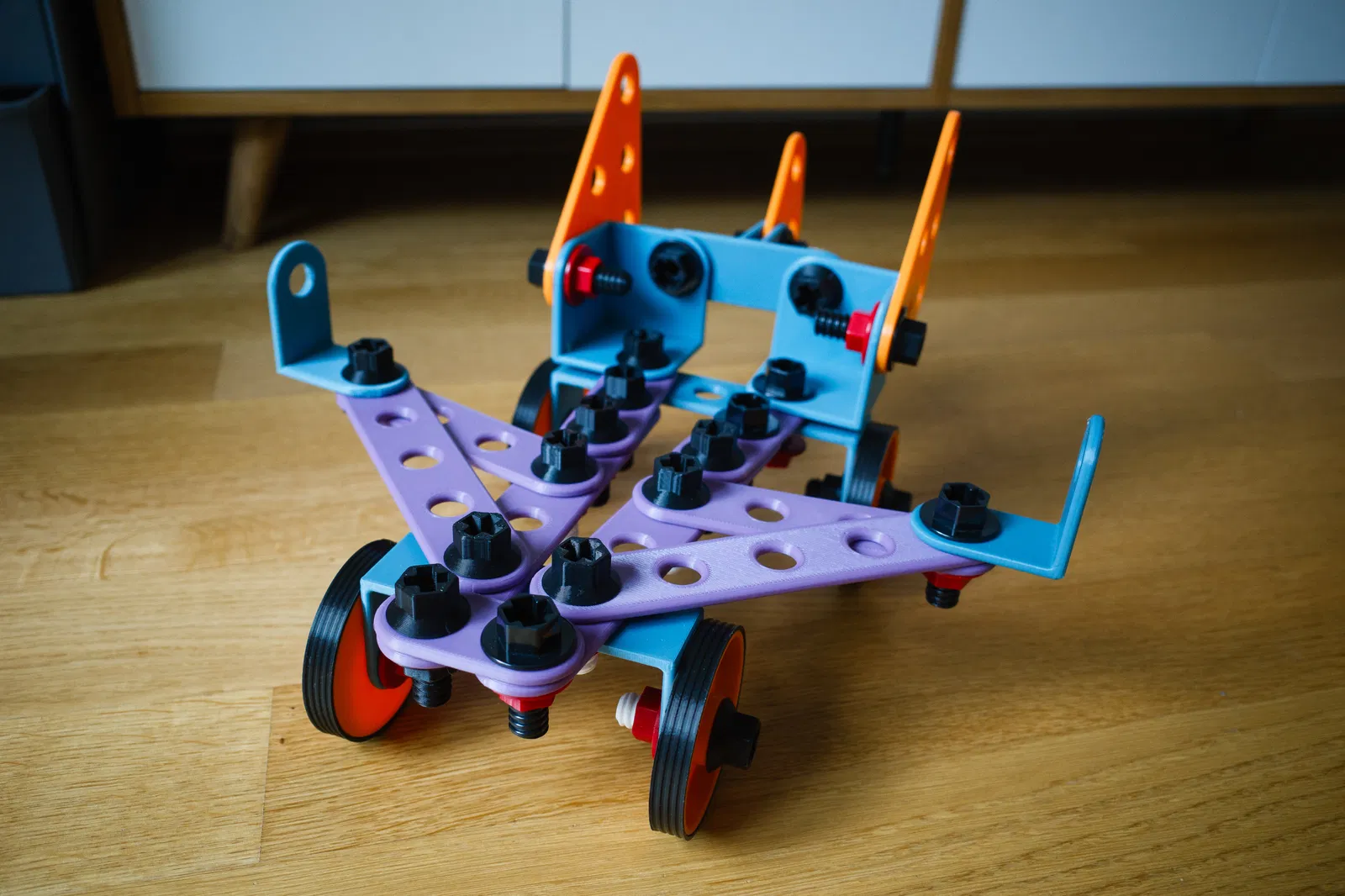

Bánh xe trong ảnh dùng phiên bản cũ hơn; về sau mình đã thiết kế lại để dùng các chi tiết lớn hơn. Thiết kế mới cần thêm shims để giữ bánh xe và con lăn (roller) đúng vị trí. Mình đính kèm mặt cắt để lắp ráp: dùng hai shims ở mỗi bên để giữ con lăn. Lốp (tire) là tuỳ chọn nhưng giúp lăn trên sàn cứng dễ hơn.

Ghi chú in 3D:

Tất cả chi tiết đều dễ in và không cần support. Dùng PLA cho mọi chi tiết trừ phần lốp bánh xe (tuỳ chọn); phần lốp mình dùng TPU 40D và chạy rất ổn.
Thiết lập in của mình:

• Nozzle: 0.6
• Layer height: 0.3
• Shells: 2 (cả horizontal và vertical)
• Infill: gyroid 15% infill
