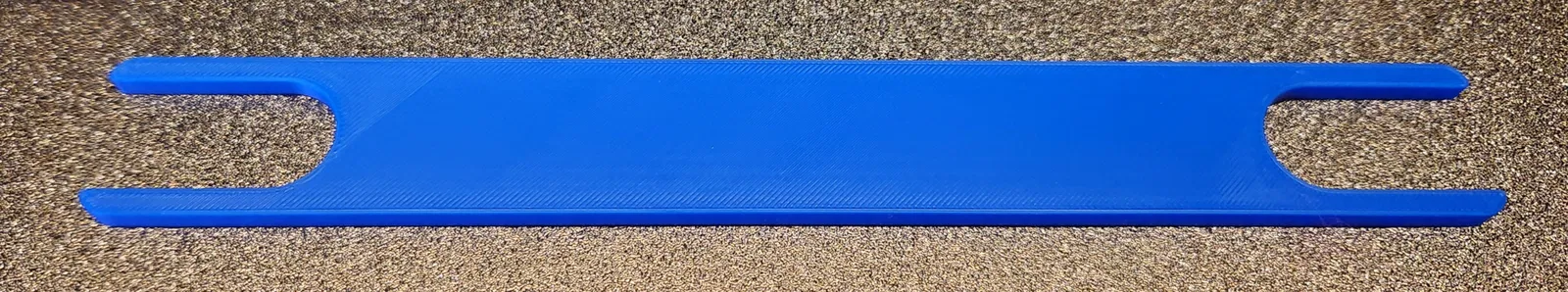

Stick Shuttle cho Khung Dệt (4 kích thước/2 kiểu)

Mình mua được một khung dệt Easy Weaver đời cũ ở tiệm đồ cũ, nhưng nó bị thiếu khá nhiều món, trong đó có cả shuttle. Mấy cây stick shuttle này thường làm bằng gỗ như beech, mà ở chỗ mình khó kiếm lắm. Với lại, các loại gỗ khác đủ cứng thì giá còn mắc hơn cả số tiền mình mua cái khung dệt. Mình cũng thấy phụ tùng thay thế bán online thì thường rẻ nhưng làm ẩu, chất lượng kém. Vậy nên mới tới lượt 3D printer ra tay.

Những shuttle này giống, nhưng không phải bản sao y chang, với stick shuttle đi kèm các khung dệt Schacht Cricket, Kromski Presto, Glimakra Emilia, và các khung rigid heddle của Beka và Ashford.

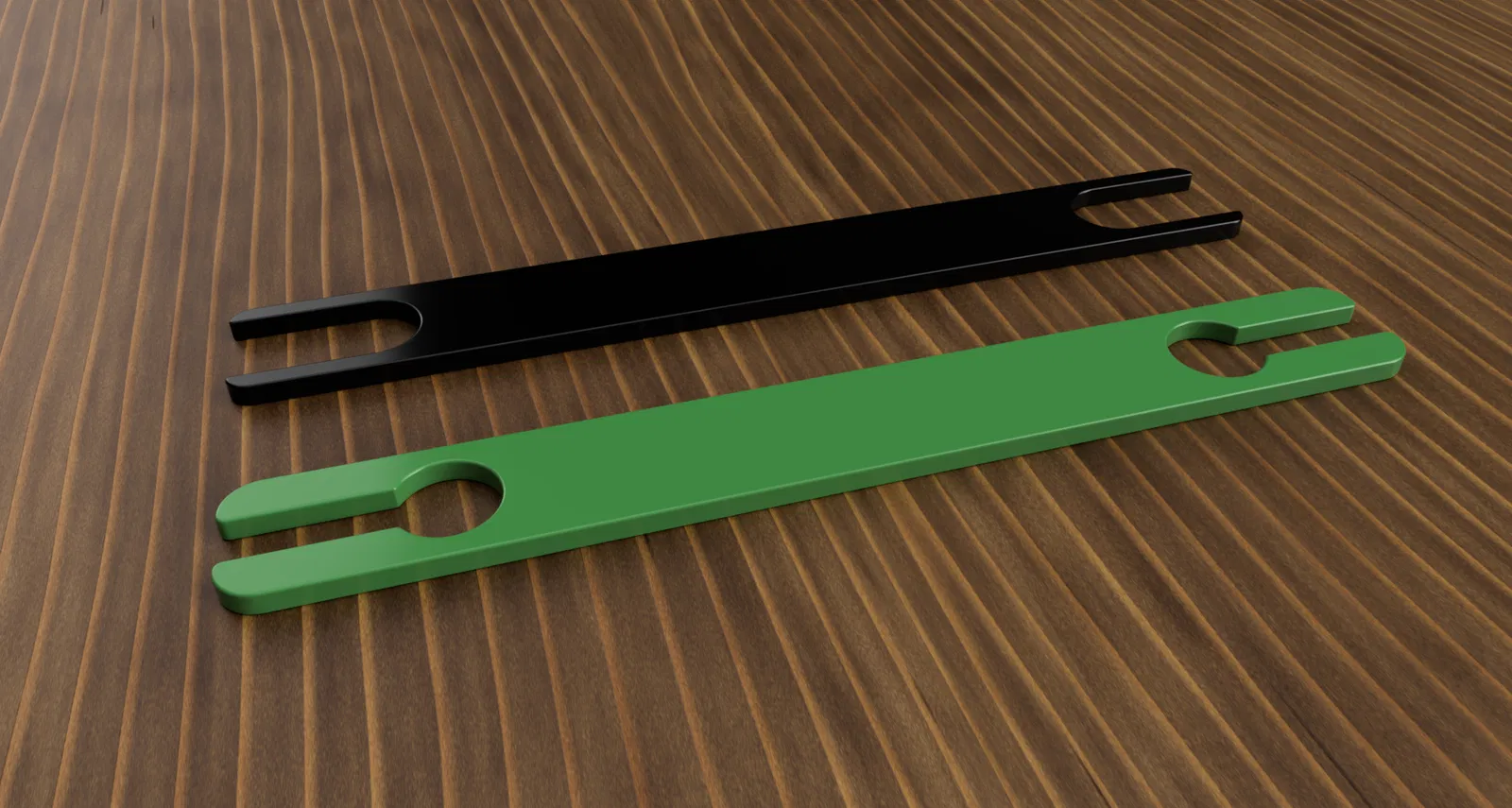

Ở đây là một bộ gồm hai kiểu thiết kế shuttle khác nhau, và mỗi kiểu có bốn kích thước. Ban đầu khung của mình đi kèm shuttle nhỏ hơn, nhưng vợ mình thấy với cỡ khung nhà mình thì dùng shuttle lớn sẽ hợp lý hơn. Mình cũng biết nhiều người thích kiểu shuttle giống loại của Ashford hơn. 3D printing cho phép làm phần khoét mở rộng hơn so với shuttle gỗ (vốn dễ bị gãy nếu làm mỏng), nên mấy mẫu này được thiết kế theo hướng đó. Các cạnh có bo fillet nhẹ, đủ để cầm trơn tay nhưng vẫn nhỏ để in dễ. Bạn sẽ có các kích thước:

• 340mm (xấp xỉ 13-3/8")
• 290mm (xấp xỉ 11-7/16")
• 240mm (xấp xỉ 9-7/16")
• 190mm (xấp xỉ 7-1/2")

Độ dày là 5mm (xấp xỉ 3/8"). Phần lỗ để luồn sợi (yarn) cũng được làm lớn hơn mức thường thấy. Mình có thể sẽ cập nhật thiết kế trong tương lai (nhất là nếu bạn yêu cầu ở phần bình luận), nhưng hiện tại thì đây là bản thiết kế đang chạy ổn.

Có sẵn file 3MF và STL.

Khuyến nghị in:

• Layer height 0.20–0.24mm. Layer cao hơn thì in nhanh hơn, nhưng layer thấp hơn sẽ cho cạnh mịn hơn, phù hợp cho dệt
• 3 walls/perimeters
• Infill: 25% trở lên. Gyroid rất hợp cho dạng dụng cụ này, nhưng thật ra infill nào chắc chắn là được.

Muốn xem thêm mẫu khung dệt khác, ghé bộ sưu tập Loom của mình trên Printables.com.
