Ankle Cage V2 – Khung khóa mắt cá bắt buộc đứng nhón mũi

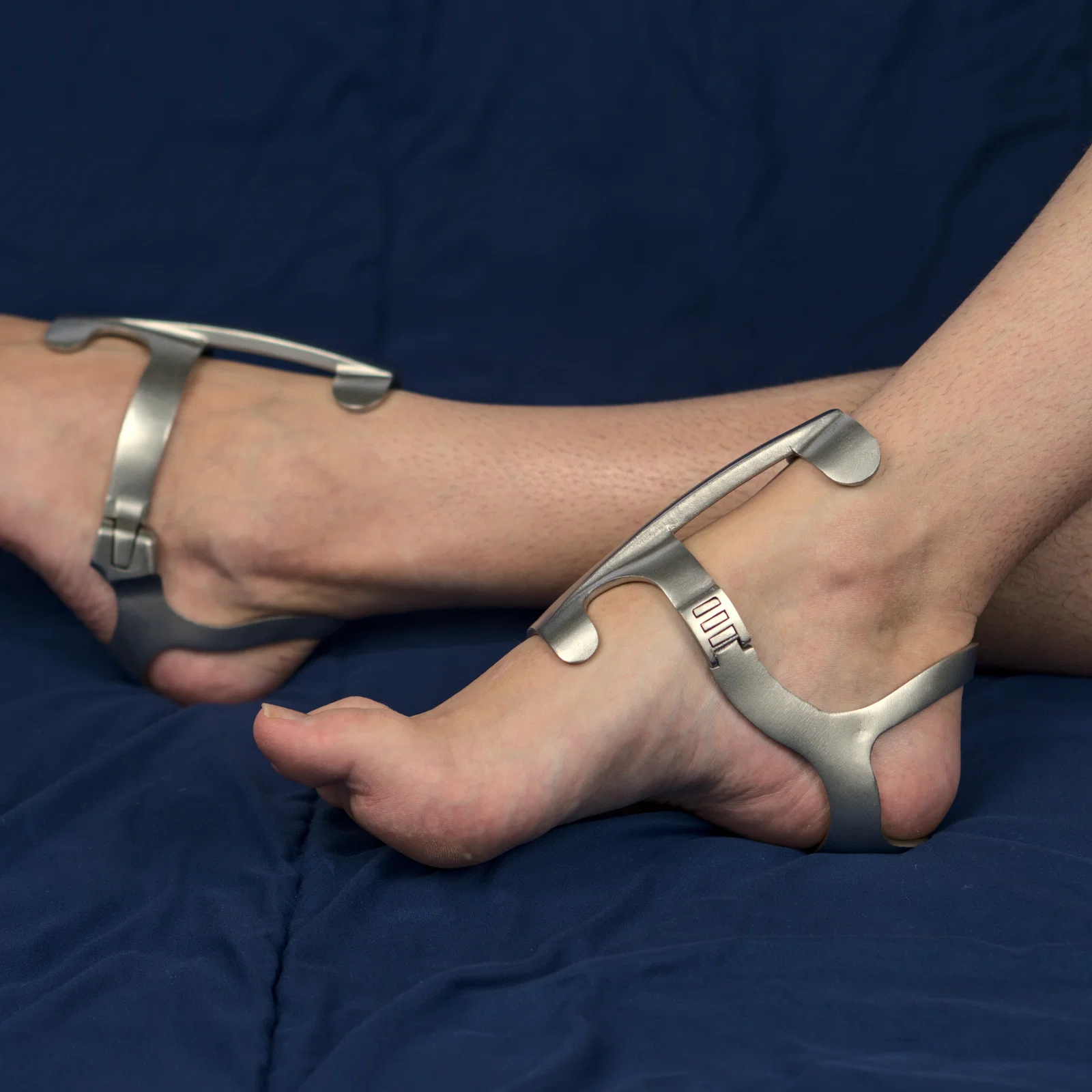

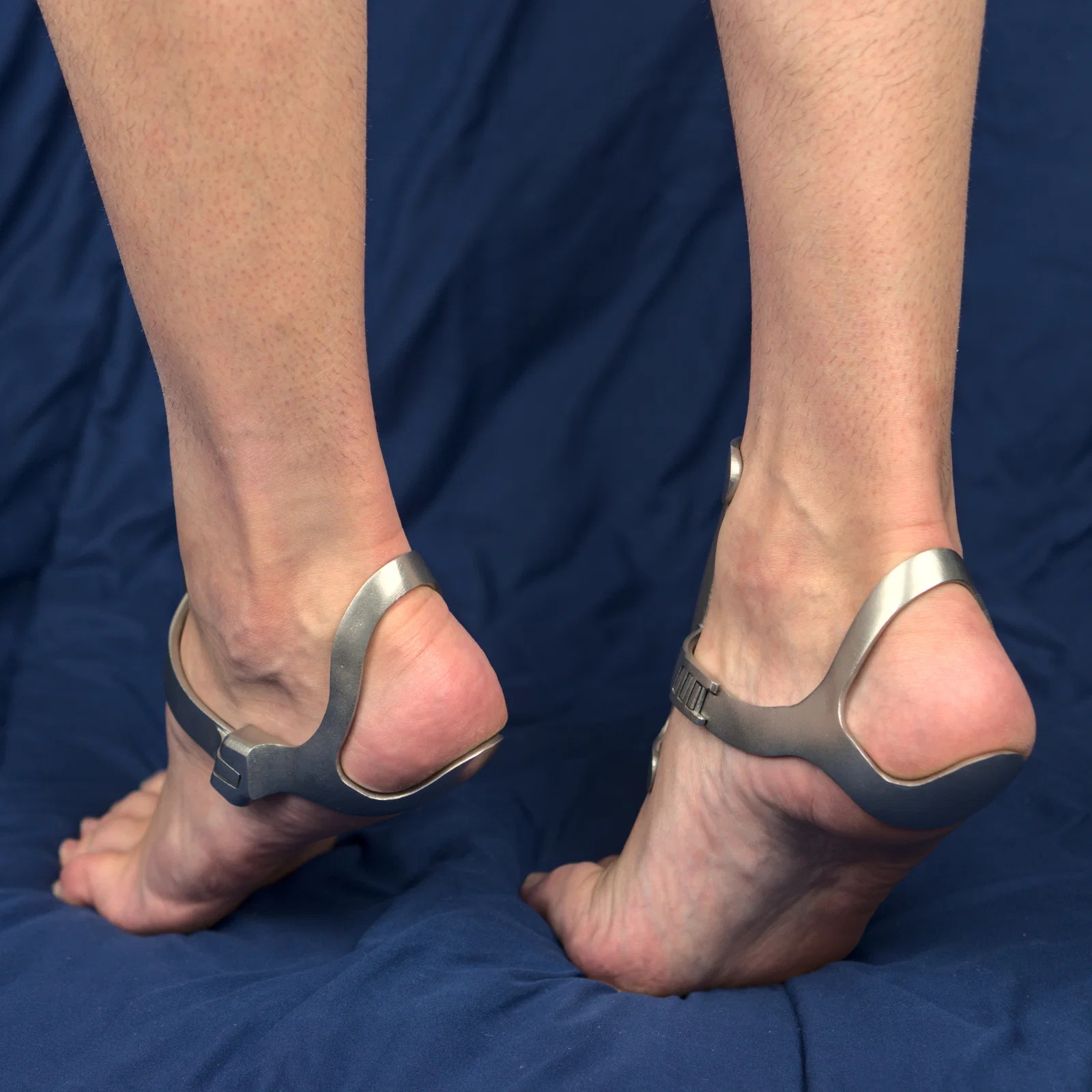

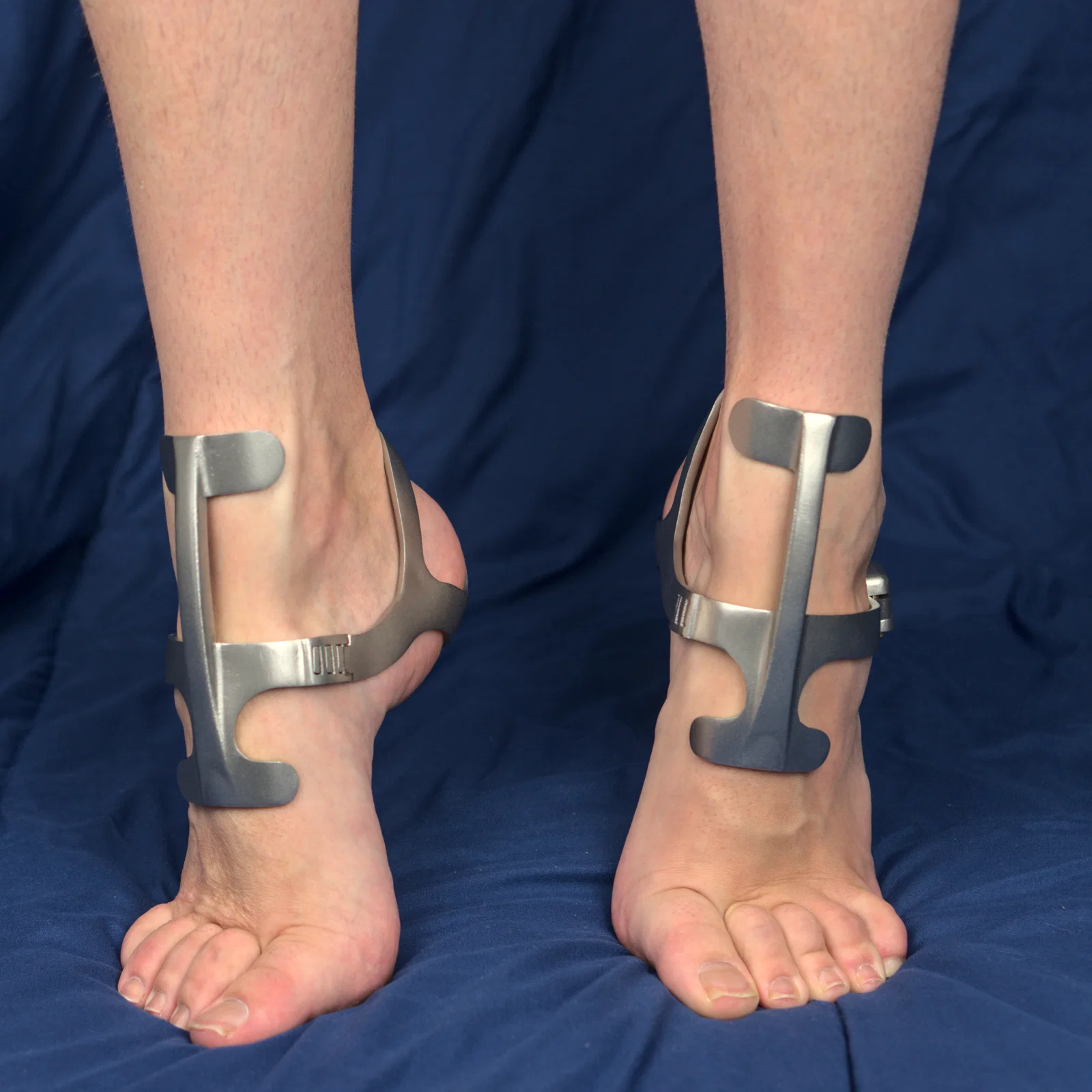

Thiết bị bondage độc nhất này khóa quanh bàn chân, buộc người đeo phải đứng nhón mũi. Khi đi sẽ phải bước kiểu nhón mũi khá gượng, còn đứng yên thì gần như không thể nếu không bị mất thăng bằng.

Đây là bản làm lại từ thiết kế trước của tôi trên Thingiverse. Phiên bản mới dùng ít vật liệu hơn, tùy biến và căn vừa dễ hơn, cơ chế khóa gọn và chắc hơn, và ngoài FDM còn phù hợp để in SLS.

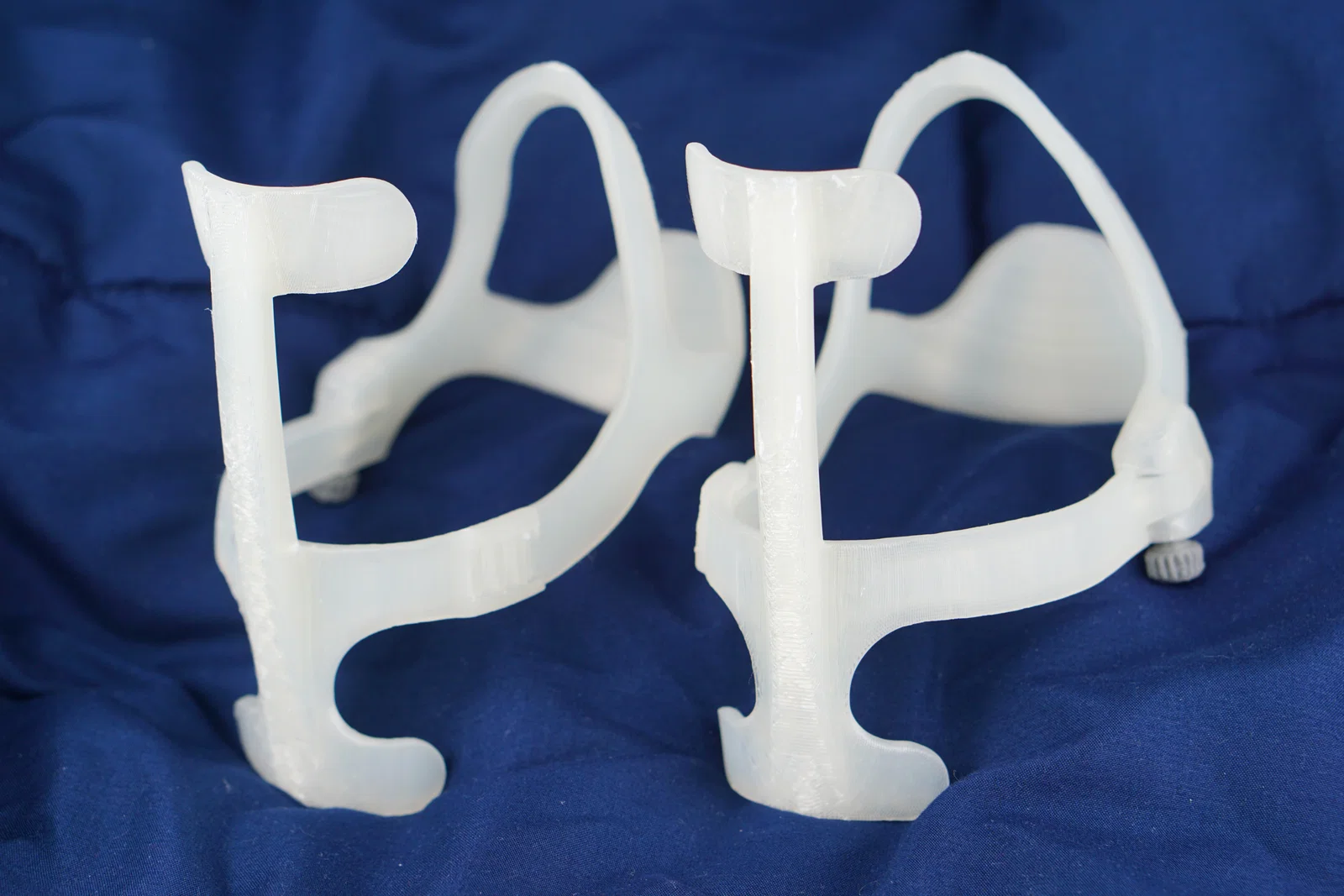

Mẫu này được thiết kế để in bằng vật liệu cứng và chắc. Tôi đặt dịch vụ in 3D làm bản cuối bằng thép không gỉ, nhưng trước đó tôi đã in nhiều bản thử bằng PLA và vẫn dùng được khá ổn. Tôi khuyên dùng nhiệt in cao hơn và line width 0.6mm để tăng độ bám lớp. Thời gian in khoảng 10 tiếng cho mỗi bên.

Cơ chế khóa

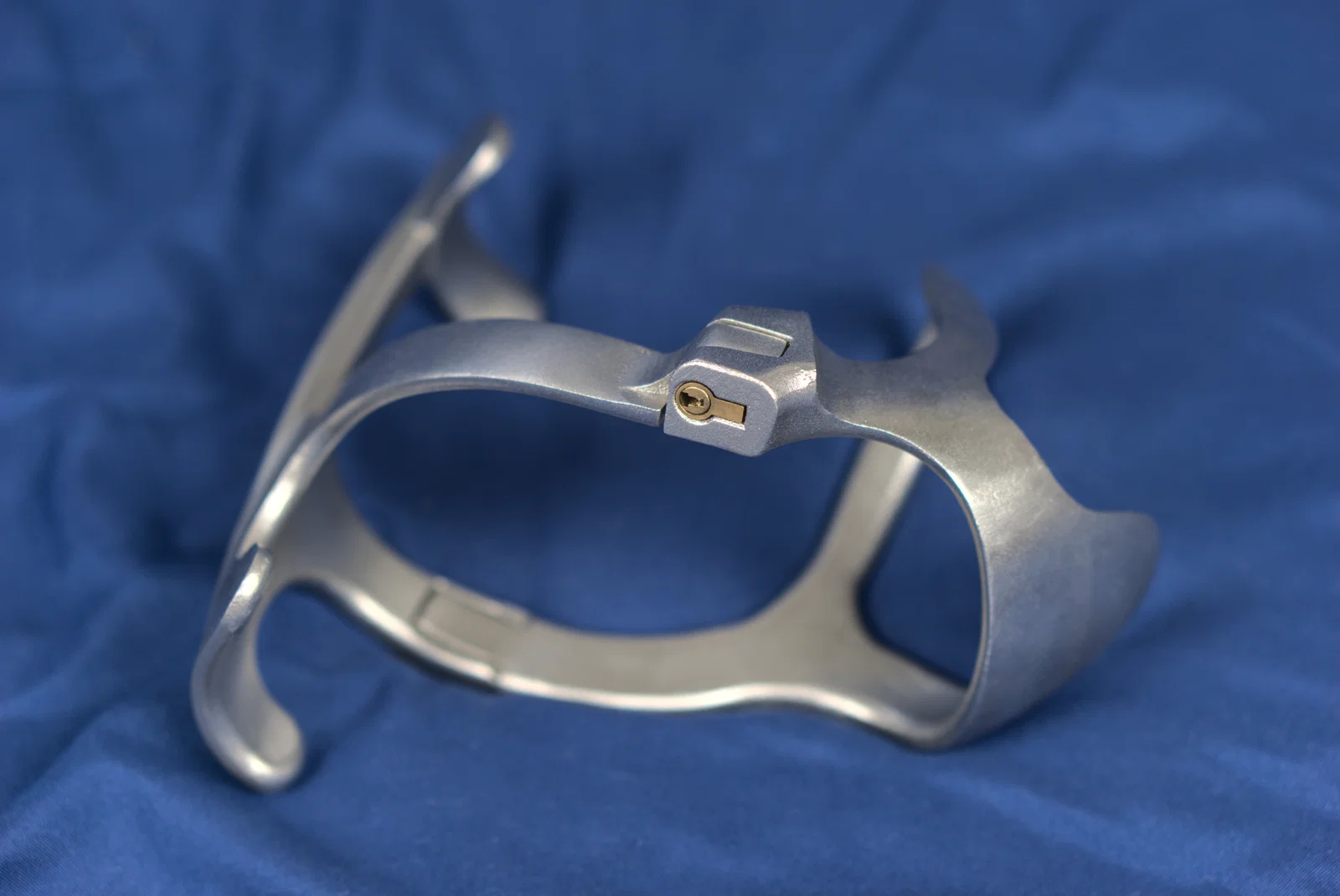

Mẫu này dự định dùng với loại inline lock kích thước tiêu chuẩn, có thể bạn đã thấy ở các ứng dụng khác. Có nhiều lựa chọn để mua loại này (ví dụ). Hoặc bạn có thể dùng TwistLock in 3D của tôi, nếu bạn không quá cần một ổ khóa thật sự chắc chắn.

Chọn size

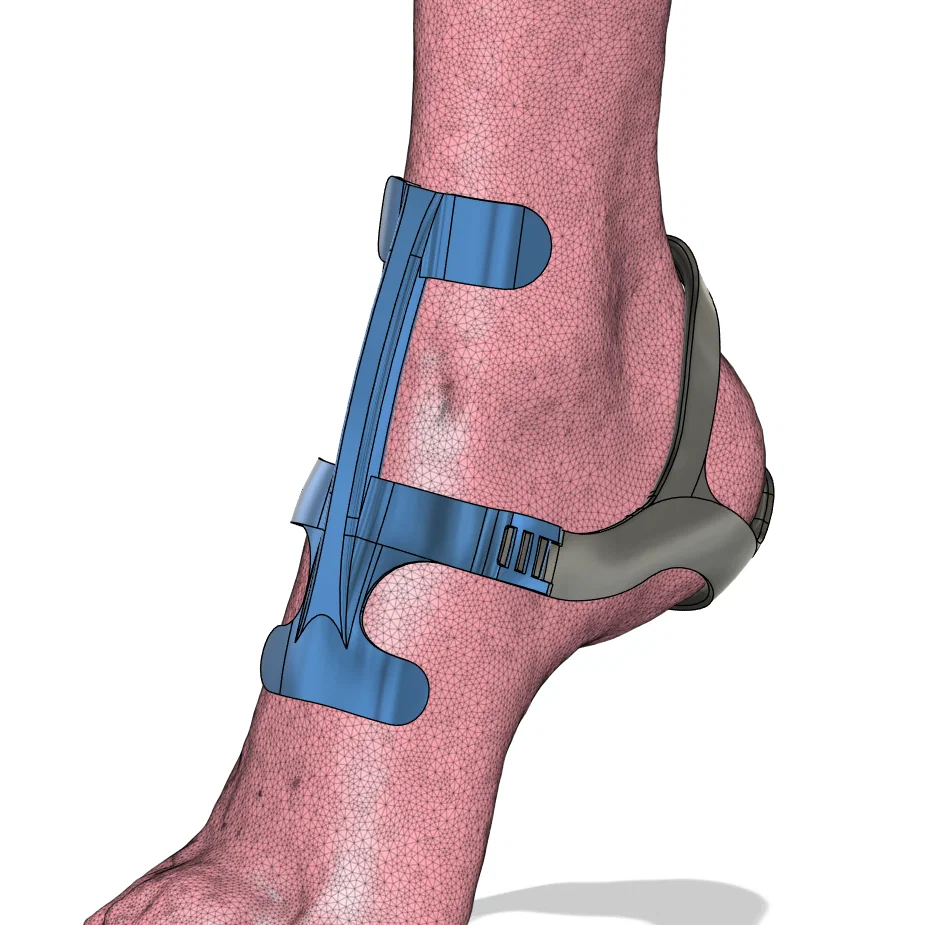

Bạn cần tự xác định hệ số scale để cage ôm chân vừa khít. Ở mức 100%, cage được thiết kế cho bàn chân dài 25cm. Có nhiều biến thể của phần “Top” dựa trên góc (độ) giữa mu bàn chân và điểm tỳ ở mắt cá. Giá trị thấp sẽ siết chặt và hạn chế hơn. Giá trị cao phù hợp với mắt cá dày hơn hoặc kém linh hoạt hơn. Tôi khuyên bắt đầu với “Top_2” rồi chỉnh tiếp nếu cần. Có thể bạn sẽ phải thử vài lần mới ra size đúng.

Ghép các file (Quan trọng)

Các model “Top” và “Bottom” là dạng “blank”. Chúng chưa có lỗ để lắp ổ khóa. Lý do là vì bạn phải scale cả cage cho vừa chân, nhưng lỗ khóa thì không được scale vì cần khớp đúng kích thước ổ khóa.

Bạn có thể dùng Blender để chuẩn bị model cuối cùng trước khi in. Cách làm:

• Import “Bottom”, “Top_X” và “Hole” vào một project mới.
• Thêm Boolean modifier cho “Bottom” và “Top_X”. Chọn mode là Difference và chọn “Hole” làm object.
• Scale “Bottom” và “Top_X” theo nhu cầu. Model đã được set để bạn có thể scale ngay tại origin và không cần thao tác dịch chuyển nào khác.
• Export các model sau khi scale, lúc này đã có sẵn lỗ cho ổ khóa.

Ghi chú khác

• File cung cấp là cho chân phải. Bạn chỉ cần mirror để dùng cho chân trái.
• Model có sẵn clearance hợp lý nên khả năng cao sẽ khớp nhau ngay sau khi in xong. Nếu không, bạn có thể cần dũa/giũa nhẹ quanh bản lề và lỗ khóa.
• Tôi khuyên đặt hướng in sao cho mặt trong hướng lên trên. Như vậy bề mặt trong sẽ mịn và đeo dễ chịu hơn. Với “Top_X”, thử xoay để phần bản lề hướng lên, sao cho các thanh ngang song song tuyệt đối với mặt build plate. Cách này giúp in bằng bridging và không phải dựa vào support.
• Để lắp/dùng cage: móc thanh ngang dưới cùng của phần top vào đúng rãnh tương ứng ở phần bottom. Sau đó bấm khớp hai phần lại với nhau. Bản lề sẽ giữ hai phần dính lại trừ khi bạn xoay tách chúng ra.
• Khi lắp/tháo ổ khóa, nhớ duỗi thẳng cổ chân hoàn toàn để cage không bị chịu lực và ổ khóa có thể trượt vào/ra dễ dàng.

An toàn

Bạn là người chịu trách nhiệm cuối cùng về an toàn của mình khi sử dụng thiết bị này.

• Do in 3D có nhiều biến số, tôi không thể dự đoán chuyện gì sẽ xảy ra nếu cage bị gãy trong lúc sử dụng. Bạn phải tự kiểm tra độ bền cần thiết trước khi dùng.
• Cage được thiết kế để hạn chế lực/áp lực tác động lên bàn chân và mắt cá bằng cách giữ cổ chân ở trạng thái duỗi, đồng thời ngăn bạn tạo đủ đòn bẩy để gây tổn thương. Khi đứng, bạn nên có thể thả lỏng bắp chân và chỉ cảm thấy áp lực vừa phải ở mắt cá. Bạn không nên hạ gót xuống được quá một chút rất nhỏ. Nếu dùng cage bị rộng hoặc dễ cong, lực có thể phân bố sai so với thiết kế và gây chấn thương. Chỉ in bằng vật liệu cứng (vd: PLA, PA6-CF, PC, kim loại, v.v.) và không dùng nếu cage không ôm khít bàn chân.
• Khi đi hoặc đứng, thiết bị này sẽ làm nhanh mỏi các nhóm cơ giúp bạn giữ thăng bằng. Hãy lưu ý nguy cơ té ngã và tập cách hạ người xuống đất an toàn trước khi cơ bị “đuối”.
• Không nên đeo quá vài tiếng mỗi lần. Nhớ tháo cage định kỳ để duỗi/căng cổ chân. Dùng lâu dài rất có thể sẽ gây tác động tiêu cực.
