Hộp đựng (storage case) cho tip heat set insert

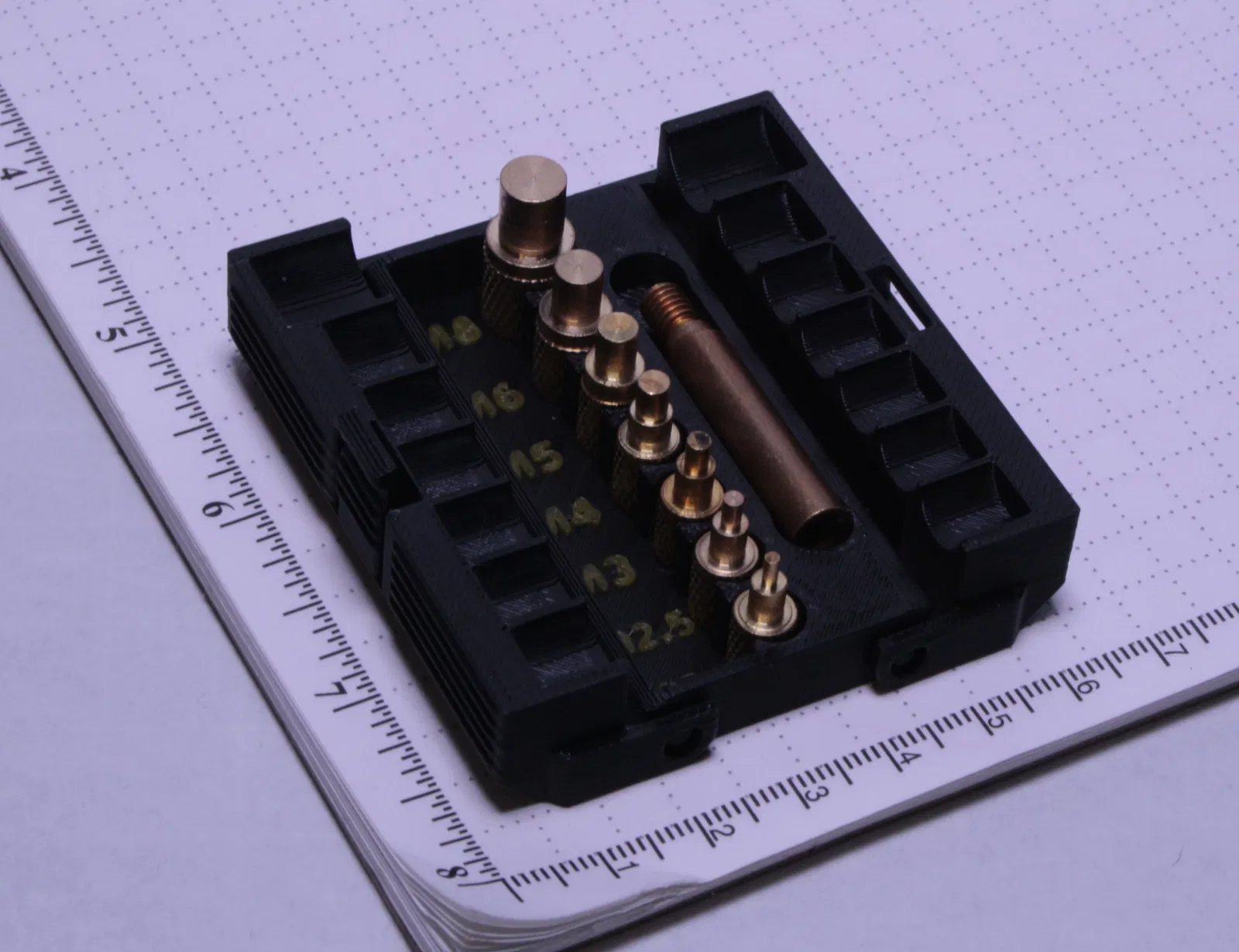

Mình mua một bộ heat set inserts có tip thay được, nên muốn làm một cái hộp đựng cho gọn, kèm nhãn in sẵn cho từng tip. Mình muốn cái hộp nhìn đẹp, đóng lại phải chắc chắn, có nắp liền (integrated lid), và lấy hết các tip ra cho dễ.

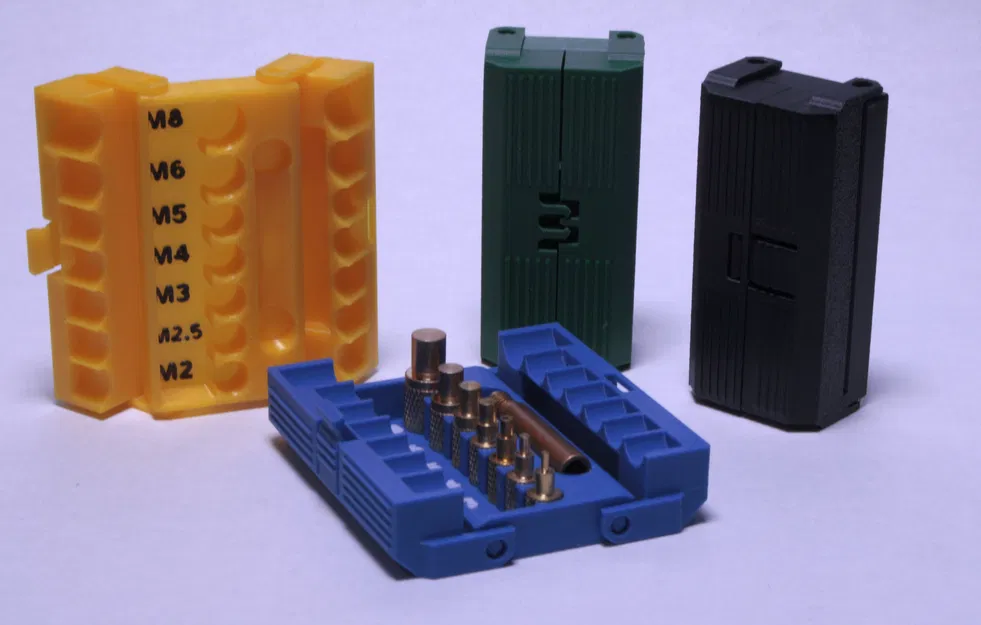

Ở đây có 3 mẫu model.

Latch A dùng chốt nhấn để mở (press-to-open).

Latch B cơ cấu đơn giản hơn nhưng kém “dễ tính” hơn với sai số khác nhau giữa các máy in.

Bản cuối cùng không có latch để dễ remix hơn.

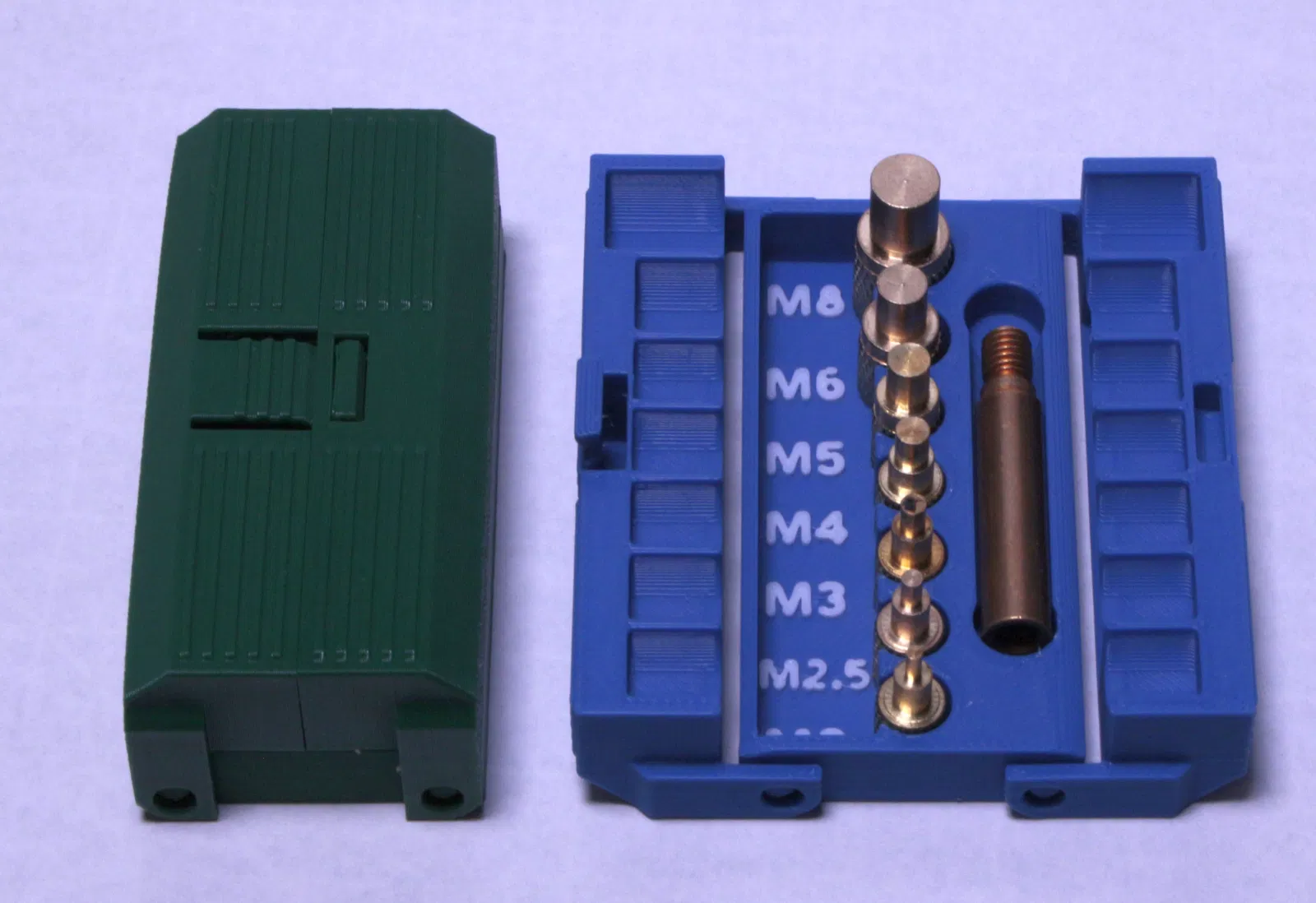

Phần nhãn được setup cho in multi-color. Nhãn được đặt song song với build plate và gần đáy model để giảm số lần phải đổi filament khi in. Font dùng là Atkinson Hyperlegible

Lưu ý: Nếu bạn nghĩ sẽ dùng nhiều tip liên tiếp trong thời gian ngắn, nên cân nhắc in bằng vật liệu chịu nhiệt cao hơn (PETG, ABS, PC, v.v.) cho mẫu này.

Đây là bộ mà mình thiết kế hộp này để dùng chung:

https://www.amazon.com/gp/product/B09VL41T7K/

Bộ này gồm một soldering iron insert và một loạt các tip vặn ren vào insert.

Có vài biến thể của bộ này. Các tip trong bộ mình dùng có kích thước xấp xỉ như sau:

• M8: đường kính 9.5mm, cao 19mm
• M6: đường kính 8mm, cao 16mm
• Khác: đường kính 6.5mm, cao 16mm

Gợi ý thông số in:

Nozzle: 0.4mm

Layer height: 0.2mm

Walls: 3 hoặc hơn

Infill: Mình dùng 20% adaptive cubic nhưng thật ra gần như setting nào cũng ổn cho mẫu này.
