Lock Step Tube Roller - Print in Place (Đồ lăn/khóa ống kem đánh răng)

Đây là một đồ lăn ống nhựa print in place cho mấy thứ như kem đánh răng. Mình tính làm cái này như một lựa chọn không-kẹo cho Halloween, nên mình muốn không có bộ phận rời nào có thể gây nguy cơ nuốt phải. Nó cũng cần phải có cơ chế khóa để ngăn ống bị tự bung (unroll).

Thiết kế này tận dụng độ linh hoạt theo chiều dài để tạo độ “nhún”, cho phép tay cầm xoay sang vị trí kế tiếp. Sau khi luồn ống vào thì sẽ hơi chặt hơn một chút vì ống sẽ làm trục chính nở nhẹ. Cơ chế khóa dùng mẫu giữ 8 vị trí với 4 viên bi.

Bản in VERSION 2 có các điểm sau

1. Tolerance ở đầu sát hơn. Có thể sẽ quá sát với một số bạn. Mình vẫn để V1 ở đó.
2. Có các chấm (dots) trên phần support để bám bàn in tốt hơn.
3. Thêm 1 support bên trong ở phần cone. Mục đích là tránh cone bị ngã trước khi in tới support thứ hai trong phần cylinder passthrough.

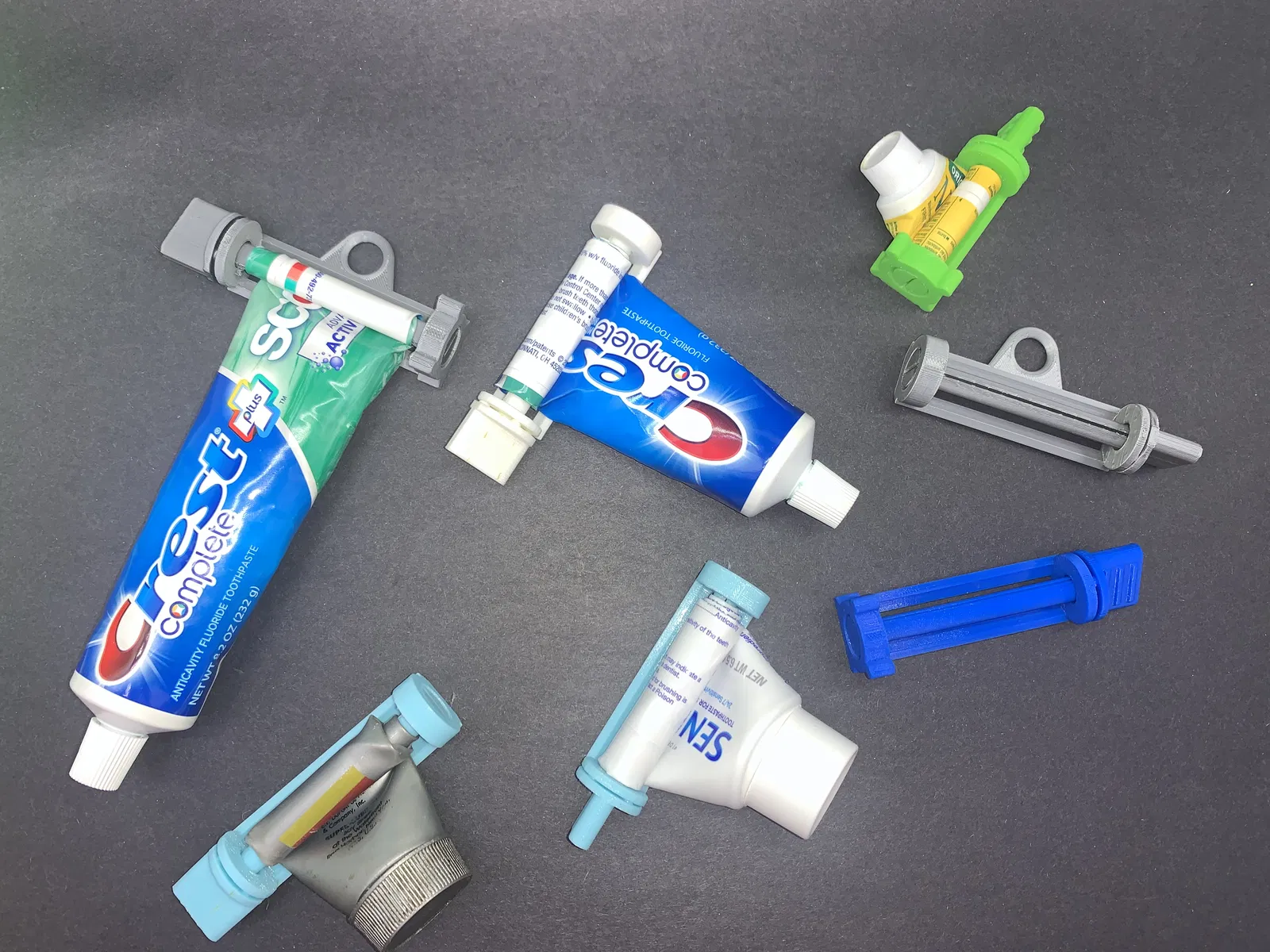

Mình làm nó ở nhiều định dạng

1. Chỉ cái roller
2. Roller kèm khoen treo (hanging ring) bản “RIGHT”
3. Roller kèm khoen treo (hanging ring) bản “LEFT”
4. Tất cả phiên bản có thanh support dựng sẵn (pre-rendered support bar) và bản không có

Cỡ 40, 50 và 67 có vẻ là lựa chọn ổn cho các loại mình đang có sẵn.

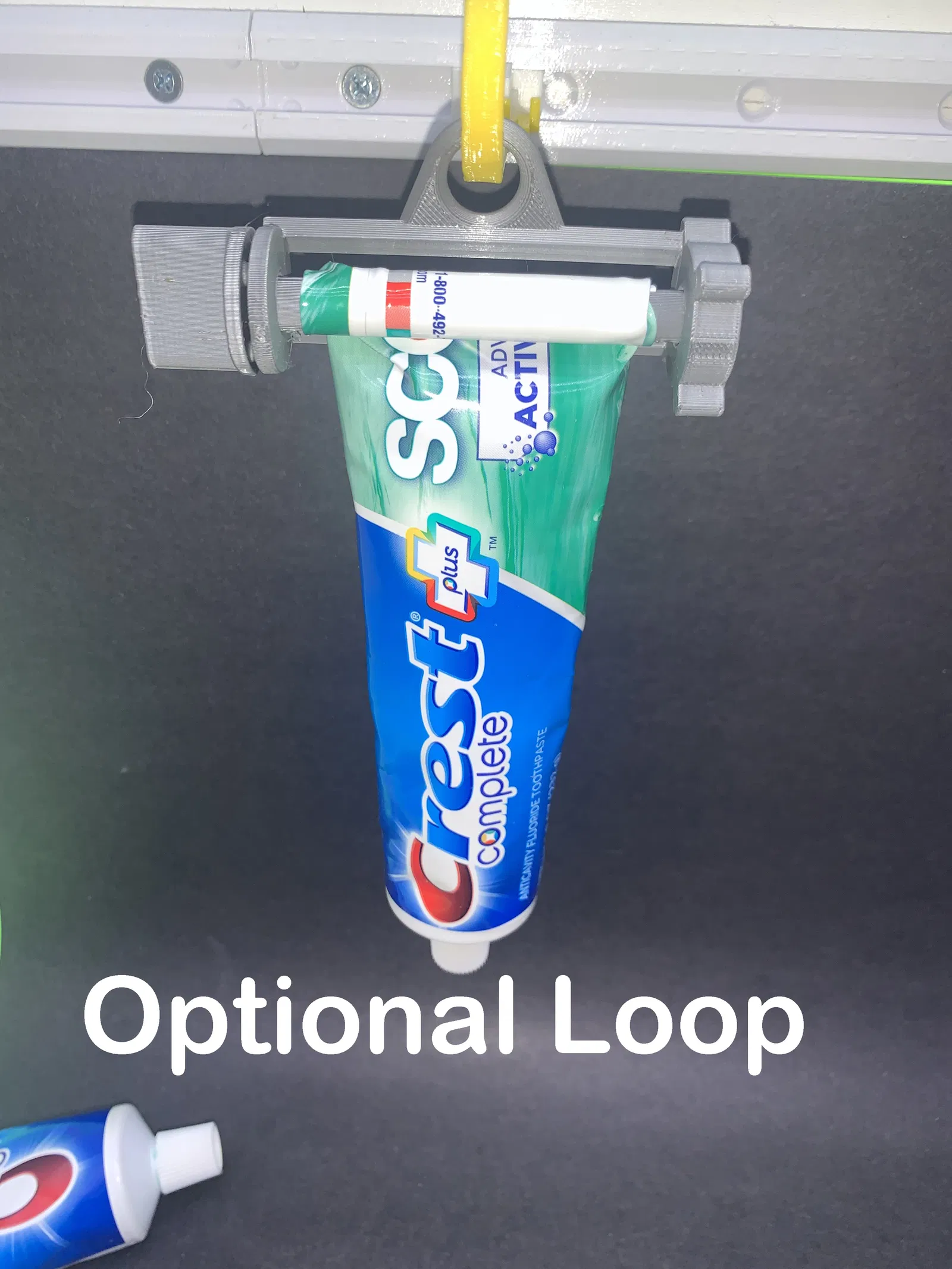

Phiên bản treo Left hay Right

Left hay right thì tùy bạn, dựa theo hướng bạn cuộn ống. Nếu bạn muốn treo thì khi treo, ống nên nằm giữa spindle và thanh bar.

Hướng dẫn in (Printing Instructions):

1. In rất ổn bằng PLA, không cần supports nếu bạn dùng model support tích hợp sẵn. Mình chưa test với vật liệu khác.
2. Thiết kế cho nozzle 0.4mm và đã test với layer 0.2mm.

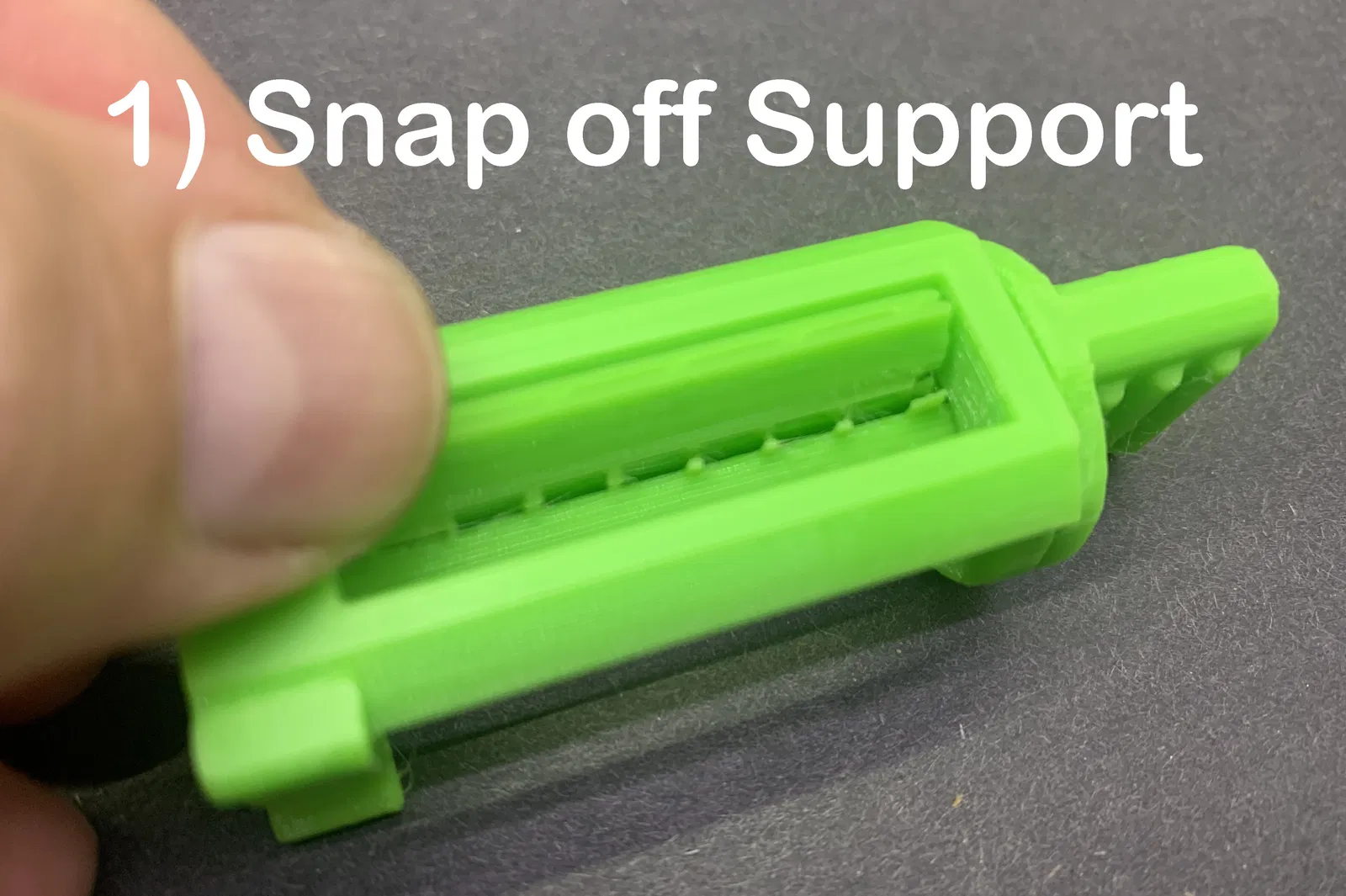

3. Mình có kèm support để bạn bẻ ra, rồi tỉa các điểm còn dư.

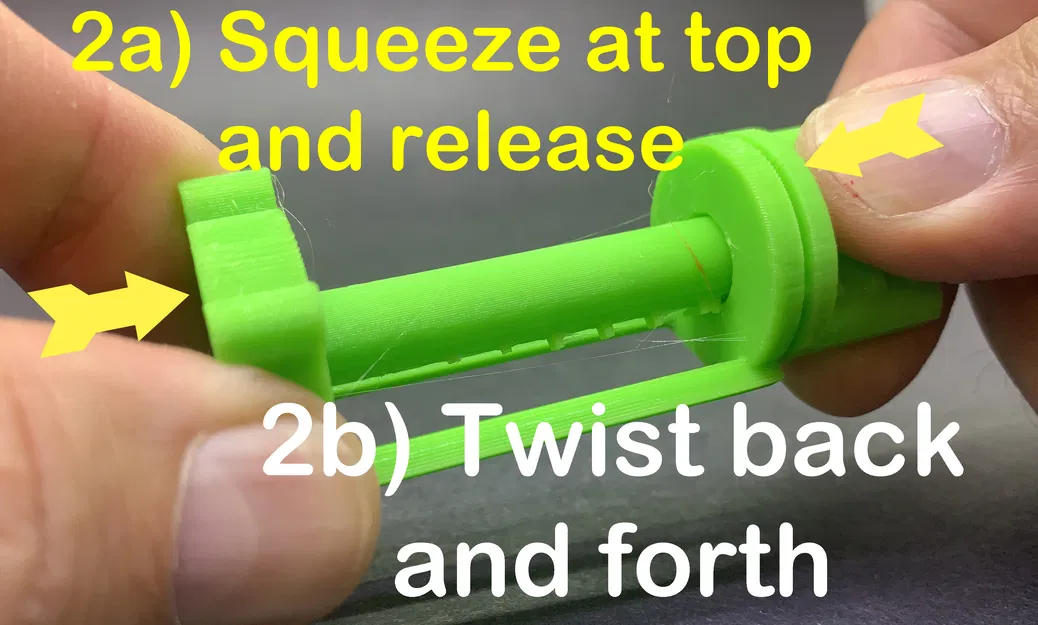

4. Vặn qua vặn lại để nhả các support bên trong.

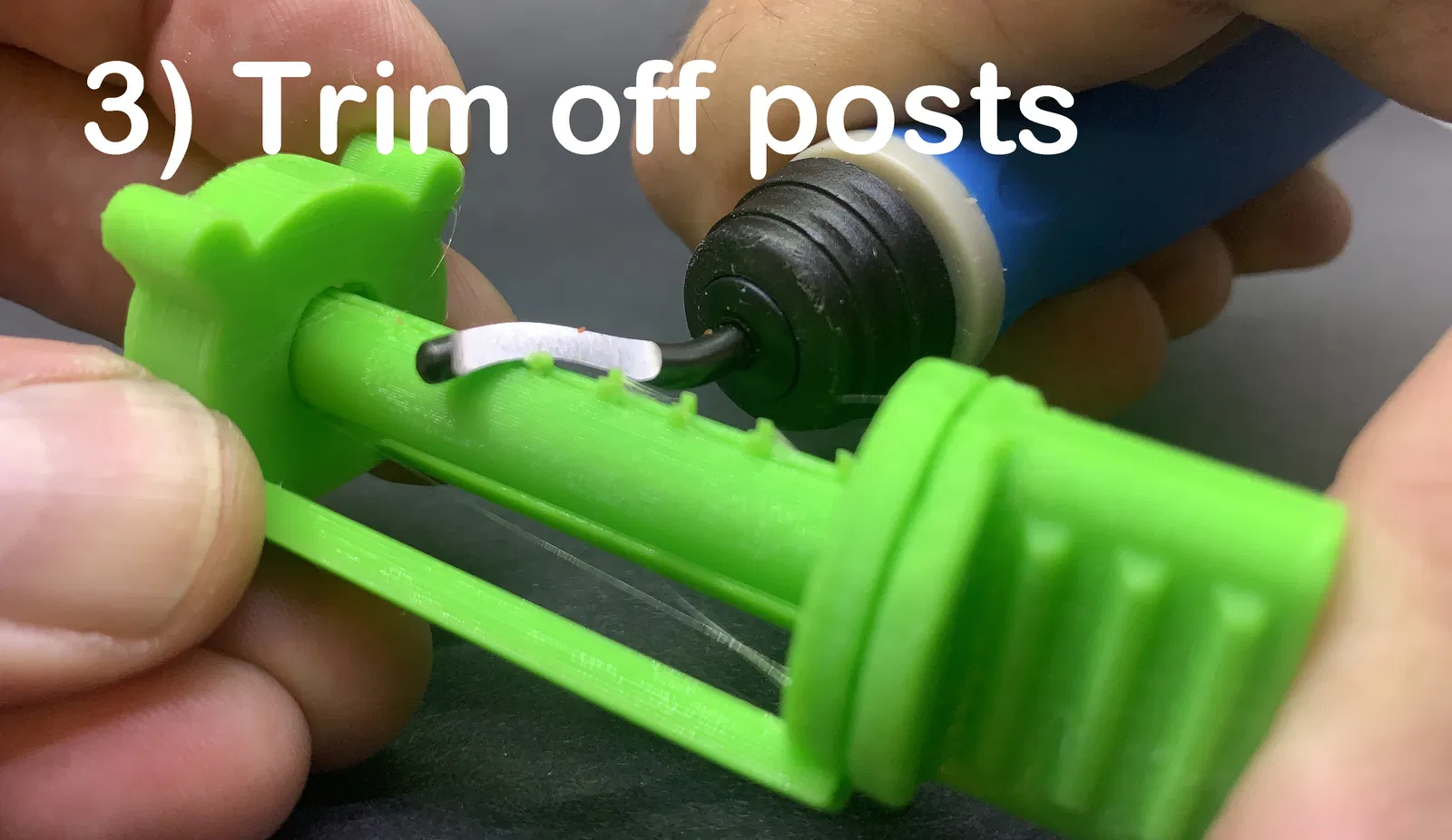

5. Cắt bỏ các điểm còn dư trên trục… không cần phải hoàn hảo.
6. Vậy là xong.

Lắp ống nhựa.

Nhiều loại ống nhựa hợp tác rất dễ. Một số thì khó chịu. Với những ống không chịu “ăn” ngay từ vòng xoay đầy đủ đầu tiên, hãy luồn nhựa qua khe đến khi thấy nó ló ra phía bên kia. Bóp nhẹ ống trong lúc bạn xoay vòng đầu tiên. Khi xoay, ống nên đi vào khe giữa trục trung tâm và một trong các thanh ở phần đế.
