HexiBox Series: Motor

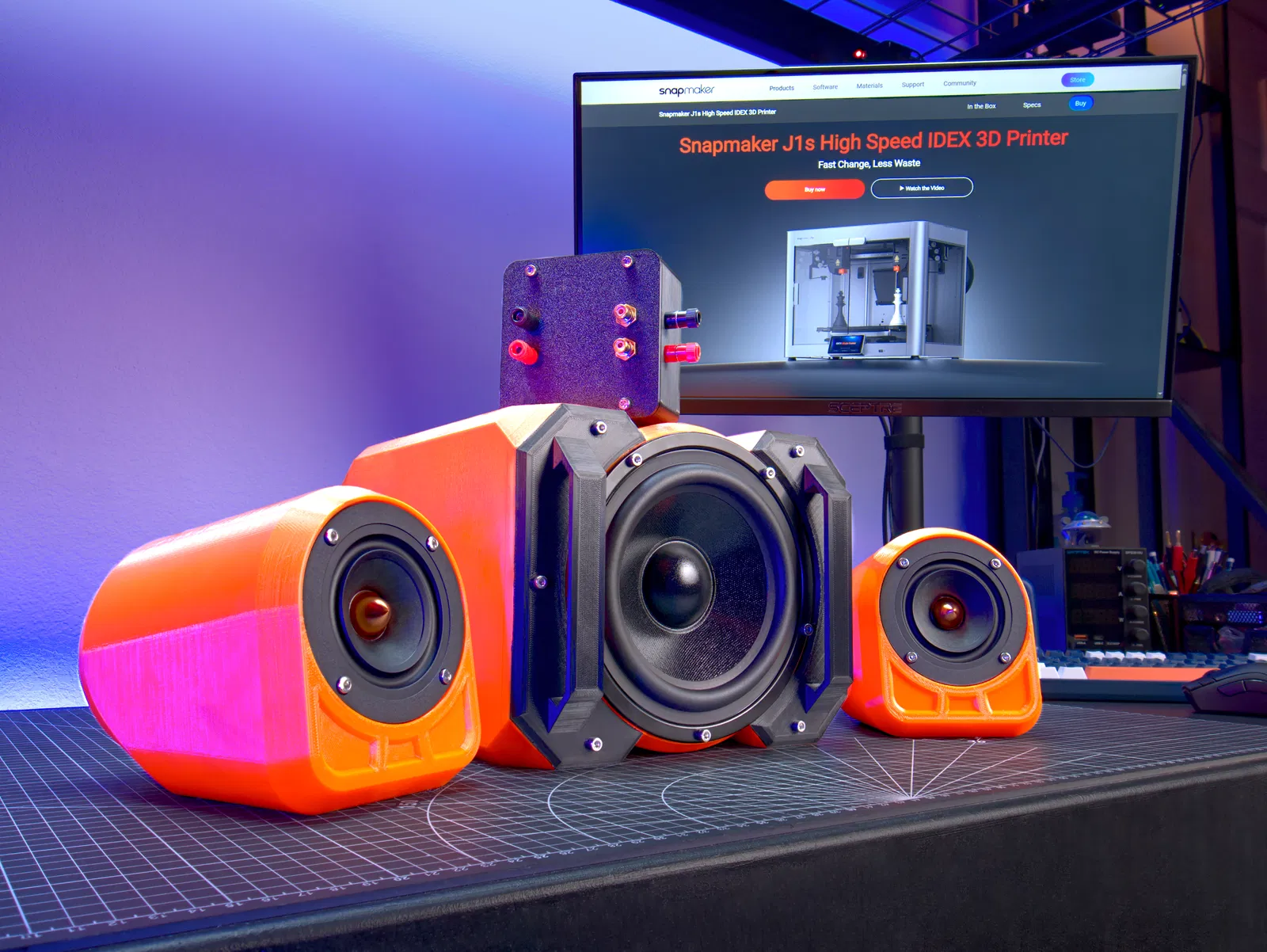

Thiết kế subwoofer bandpass series-tuned bậc 6 dạng dual (isobaric) cho Dayton Audio TCP115-8, kèm DS175-PR và các pod đi kèm. Có hướng dẫn đấu parallel, đảo pha, cài lọc 45–80Hz và thông số in PLA/PETG.
Mô tả
Như đã thấy trên X và YouTube:
Thiết kế để dùng với một cặp Dayton Audio TCP115-8 4" midbass drivers, và một Dayton Audio DS175-PR 6.5" passive radiator. Hai driver nên được đấu song song (parallel), trong đó driver phía trước phải đấu ngược pha (out of phase). Dùng insert ren M4 (threaded inserts) sâu 6mm / đường kính ngoài 6mm, và keo dán có thể tháo ra (reusable adhesive) để trám kín quanh mọi chỗ lắp. Đặt high pass không thấp hơn 45Hz, low pass khoảng 80Hz. Công suất ~10W là đủ để nó đánh lớn. Các pod đi kèm chỉ cần high pass filter khoảng ~100Hz.
Midbass Drivers:
https://www.parts-express.com/--295-416
Extended Range Drivers:
https://www.parts-express.com/--295-349
Passive Radiator:
https://www.parts-express.com/--295-498
Threaded Inserts:
https://www.amazon.com/gp/product/B0CS6XGMFD
Screws:
https://www.amazon.com/gp/product/B0BMQ4WV1V
Binding Posts:
https://www.amazon.com/dp/B07PFMD1N2
Thiết lập in khuyến nghị:
PLA dùng được; PETG thì tốt hơn.
Ít nhất 4 walls (perimeters) chạy vòng quanh toàn bộ.
Ít nhất 20% gyroid infill. (Càng cao càng tốt; món này SẼ rung.)
In phần tay cầm (handles) 100% solid.
