[unofficial] LowRider v4 CNC: nắp lưng gantry có bản lề + tie-downs + mount Jackpot

Đây là bản unofficial, không cần thiết để LowRider 4 hoạt động, và chủ yếu mang lợi ích về mặt thẩm mỹ (cosmetic/aesthetic) là chính (đa phần; phần “tie downs” có vài khe để luồn zip tie có thể dùng để gom/dẫn dây gọn hơn, và các nắp lưng cũng giúp che bụi cho dây điện… đồng thời tạo bề mặt dễ thổi sạch mạt cưa).

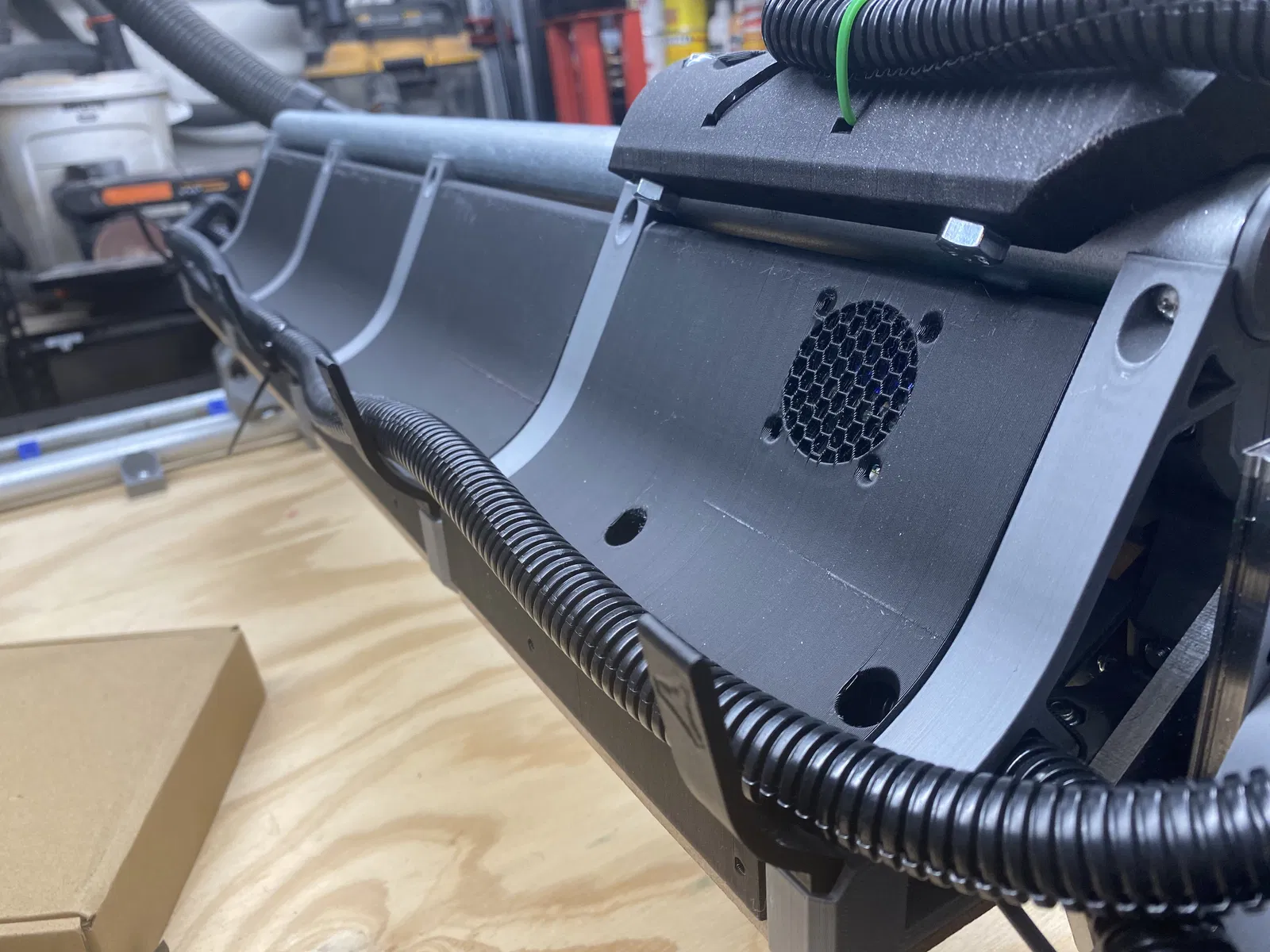

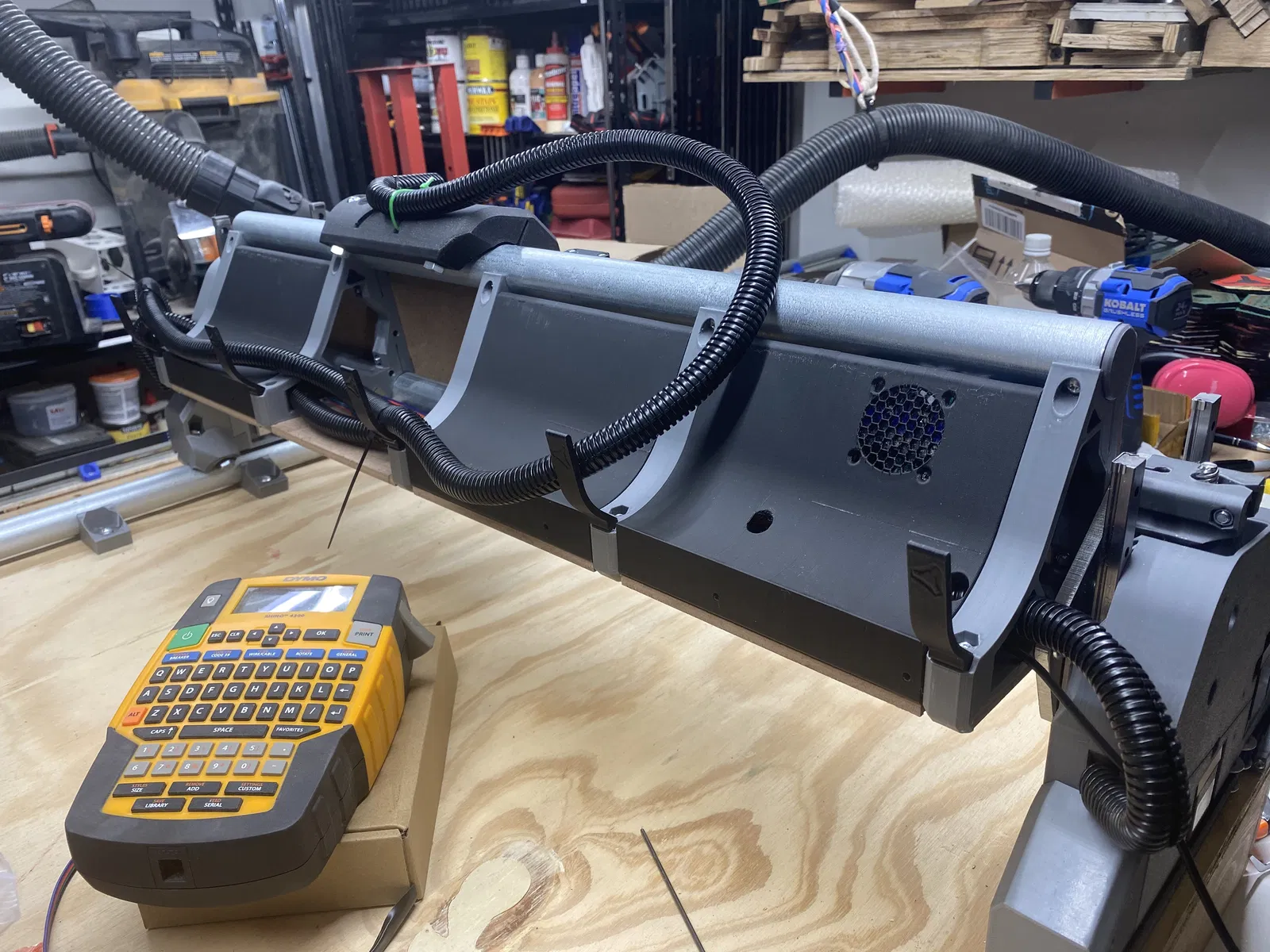

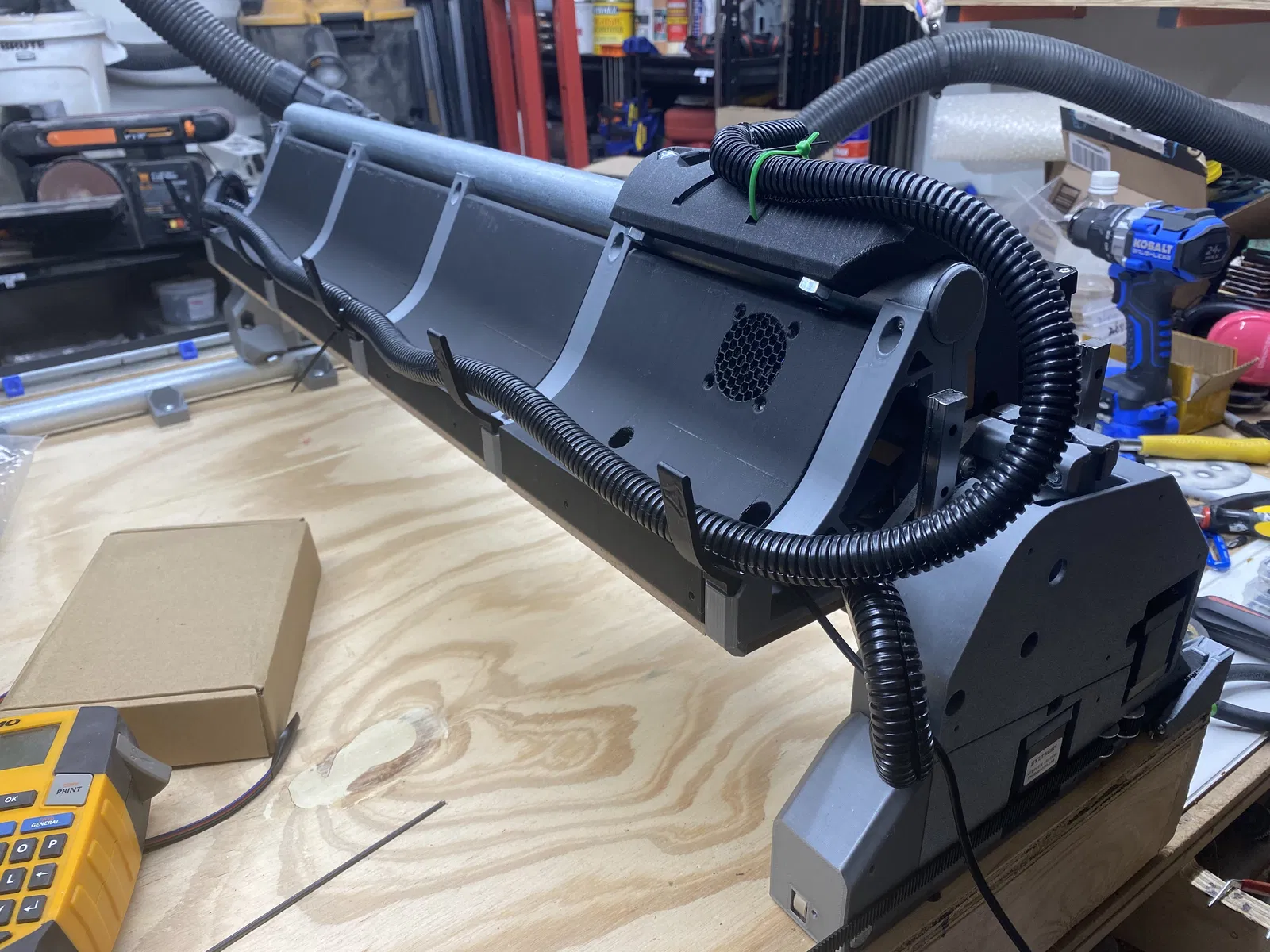

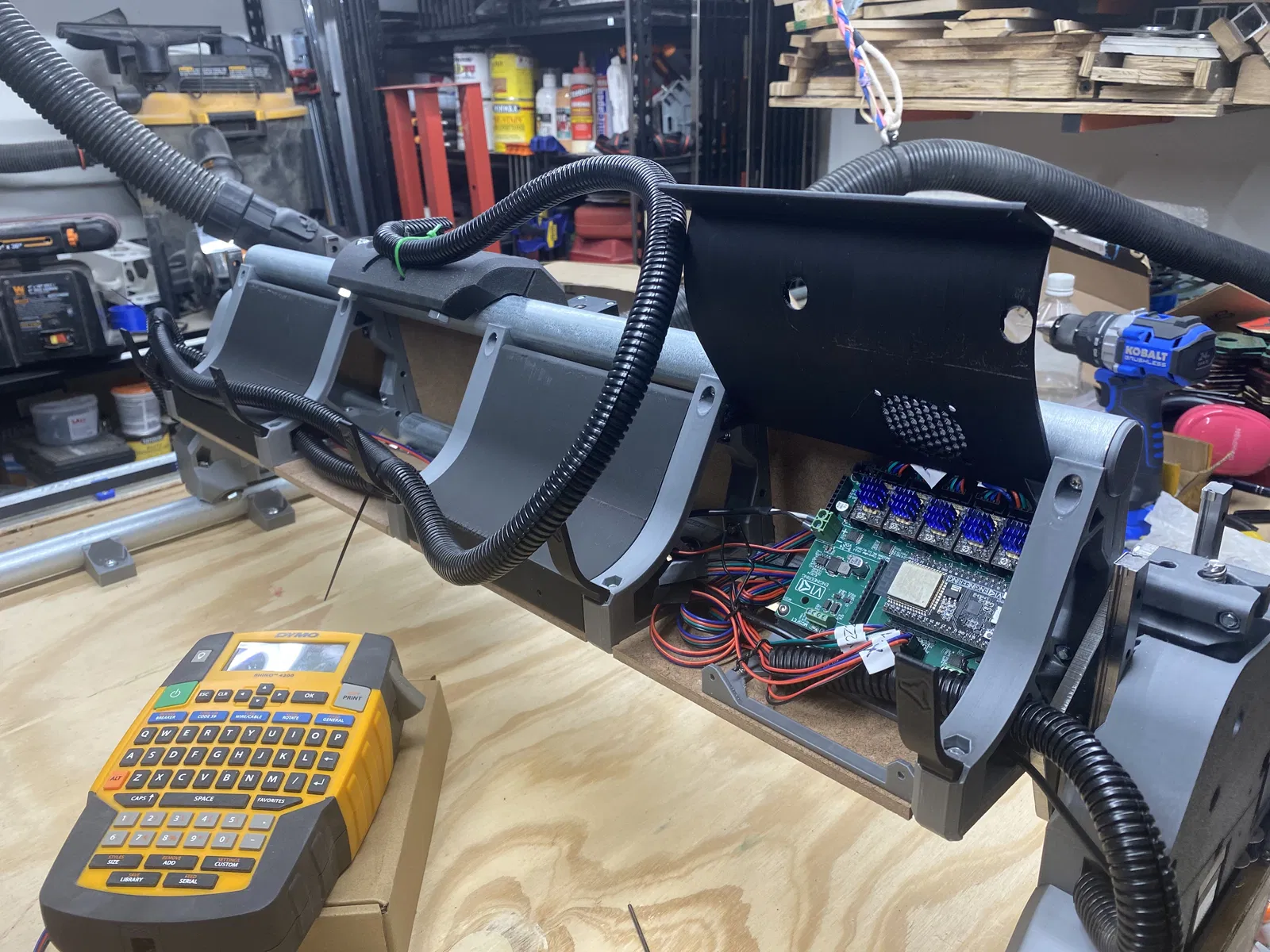

Bên dưới là vài tấm hình máy beta test của mình với các nắp (sau đó chính là máy release candidate), và dùng kiểu mount Jackpot trong beam tương tự như cái mình cung cấp ở đây. Xem ghi chú bên dưới. Lúc đó mình bắt đầu bằng việc gắn quạt ngay trên nắp, nhưng hễ cần nhấc nắp lên là quạt và dây hơi vướng. Mấy hình này chụp trước khi mình dời quạt. Giờ cái board mount có sẵn chỗ gắn quạt 40mm x 40mm x 10–20mm, hút gió từ giữa beam và thổi qua các driver, ra phía đầu beam. Ít nhất là trên máy của mình như vậy.

IMPORTANT NOTE:

Trước tiên, vui lòng chỉ in mấy “hinge nubs” và kiểm tra độ fit của chúng. Xem video bên dưới. Nếu chúng không ngồi khít hoàn toàn vào đúng vị trí, thì việc tính scale khi in phần back cover sẽ phải khác rất nhiều. Với nubs không vừa thì scale và in lại đến khi vừa là chuyện dễ, nhanh và rẻ. Còn nếu bạn “vọc” scale trên cái back cover chính thì đó là bản in lâu, lỡ fit sai là tốn thời gian và vật liệu.

Một hinge nub khi ngồi đúng sẽ nhô ra khoảng 0.5 mm so với brace, vậy 0.5mm x 2 (cho hai bên) là khoảng 1.0mm làm giảm bề rộng khe giữa hai brace, và đó là bề rộng bạn nên nhắm tới cho back cover, bằng cách đặt giá trị đó làm Z height khi in back cover (chúng được in xoay ngang, kiểu dựng đứng). Vui lòng xem video ngắn này để biết hinge nub phải fit như thế nào:

Now back to your regularly scheduled broadcast:

Đầu tiên là phần back cover, part được đặt tên là…

• “LR4_Back_Cover_Section” — và vì mình chưa có thời gian thiết kế dạng parametric, nên bạn sẽ cần chỉnh Z height trong slicer. (Do in dựng đứng, chỉnh print height chính là chỉnh bề rộng thực tế của cover.) Công thức:
  • khoảng cách thực tế giữa hai brace của bạn - (trừ) 1mm = z height khi in
  • ví dụ: Với bản RC3 (release candidate 3) của mình, khoảng hở giữa hai brace là 157 mm, nên mình in bề rộng 156 mm; vì in theo phương thẳng đứng nên tương đương cao 156 mm (Z height).
  • Các file này có sẵn “break-away support fins” tích hợp. Mình cũng kèm một file không có support fins, phòng trường hợp ai đó cần.
• Khi làm bản RC3, mình có đi dây từ cụm bên hông vào mép giữa back cover và lower strut plate, thực ra không bắt buộc. Mình để dây trong ống wire loom đường kính 10mm. Vì vậy có kèm phiên bản back cover “MAX” và “MIN”. Nếu dây của bạn đi vào các lỗ ở bên hông brace thì bỏ qua hai part này. Nếu bạn có in hai part này, bạn sẽ cần tree supports ít nhất ở phần overhang tại chỗ notch cho ống wire loom.

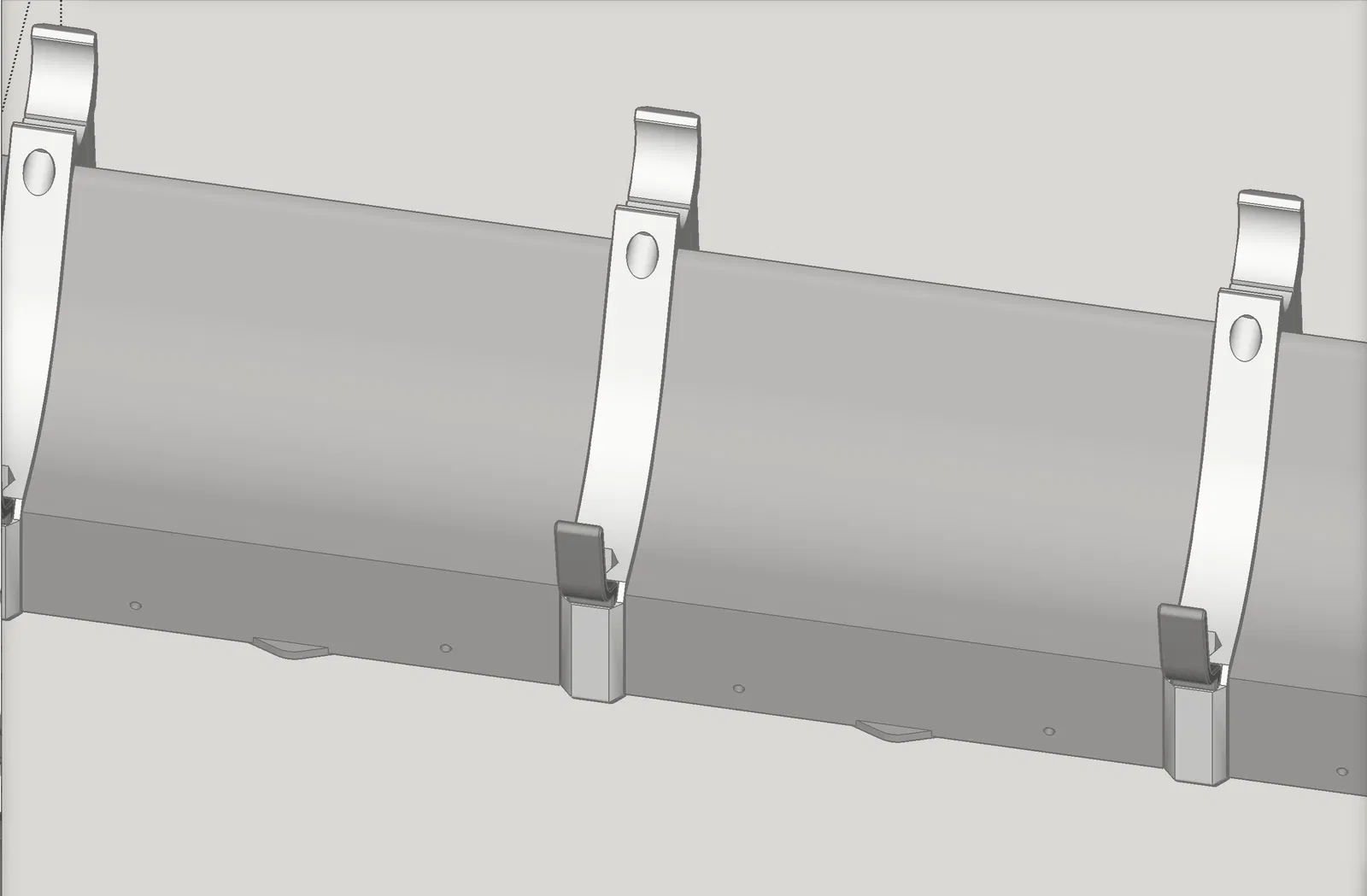

Ảnh chụp màn hình các back cover:

Có một vài “extras” đi kèm:

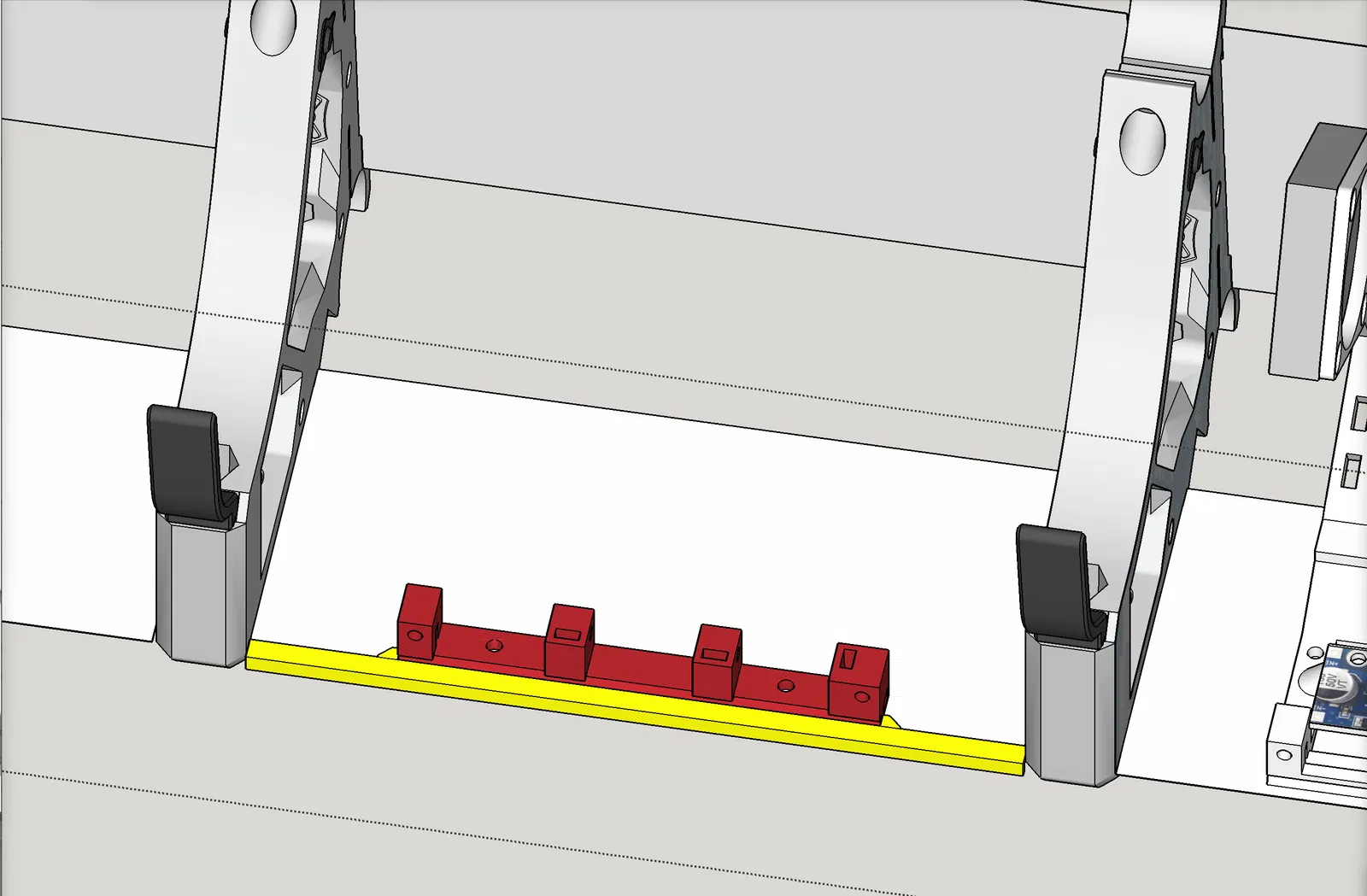

• “Tie downs for wires and back covers (with latches).stl” — Đây là các “tie downs” mình nói ở trên — In 1 cái cho mỗi khe giữa hai brace. Trong ảnh bên dưới, nó được đánh dấu màu ĐỎ. Phần này có một overhang ở mép ngoài phía sau, để móc vào cái lip trên hinged back cover, nhằm gài (latch) nắp lại. Trong trường hợp có dây hay thứ gì đó đẩy nắp lên, tie down còn có 2 lỗ M3, và back cover có lỗ tương ứng, nên bạn có thể dùng vít M3 để đảm bảo nắp giữ đúng vị trí. LƯU Ý: để ý phần trăm scale bạn dùng trong slicer khi in back cover, và áp dụng cùng phần trăm đó cho part này theo chiều dài của nó. Lỗ vít có thể bị lệch chút nhưng vẫn ổn.
• “Placement Jig for “Tie Downs with Latch”” — Chỉ cần in 1 cái, được đánh dấu màu VÀNG trong ảnh bên dưới. Cái jig này giúp canh vị trí và canh giữa cho “tie downs”, được bắt bằng vít nhỏ xuống lower strut plate. LƯU Ý: để ý phần trăm scale bạn dùng trong slicer khi in back cover, và áp dụng cùng phần trăm đó cho part này theo chiều dài của nó. Chiều dài sau khi in xong của jig nên ngắn hơn 0.5 mm so với khe giữa hai brace.

Cuối cùng là phần “hinge pins” cho back cover:

• “Hinge Nubs (SET).stl” — File này là một set gồm 2 cái. In 1 set cho mỗi khe giữa hai brace. Vậy nếu bạn có 7 brace thì in 6 set.

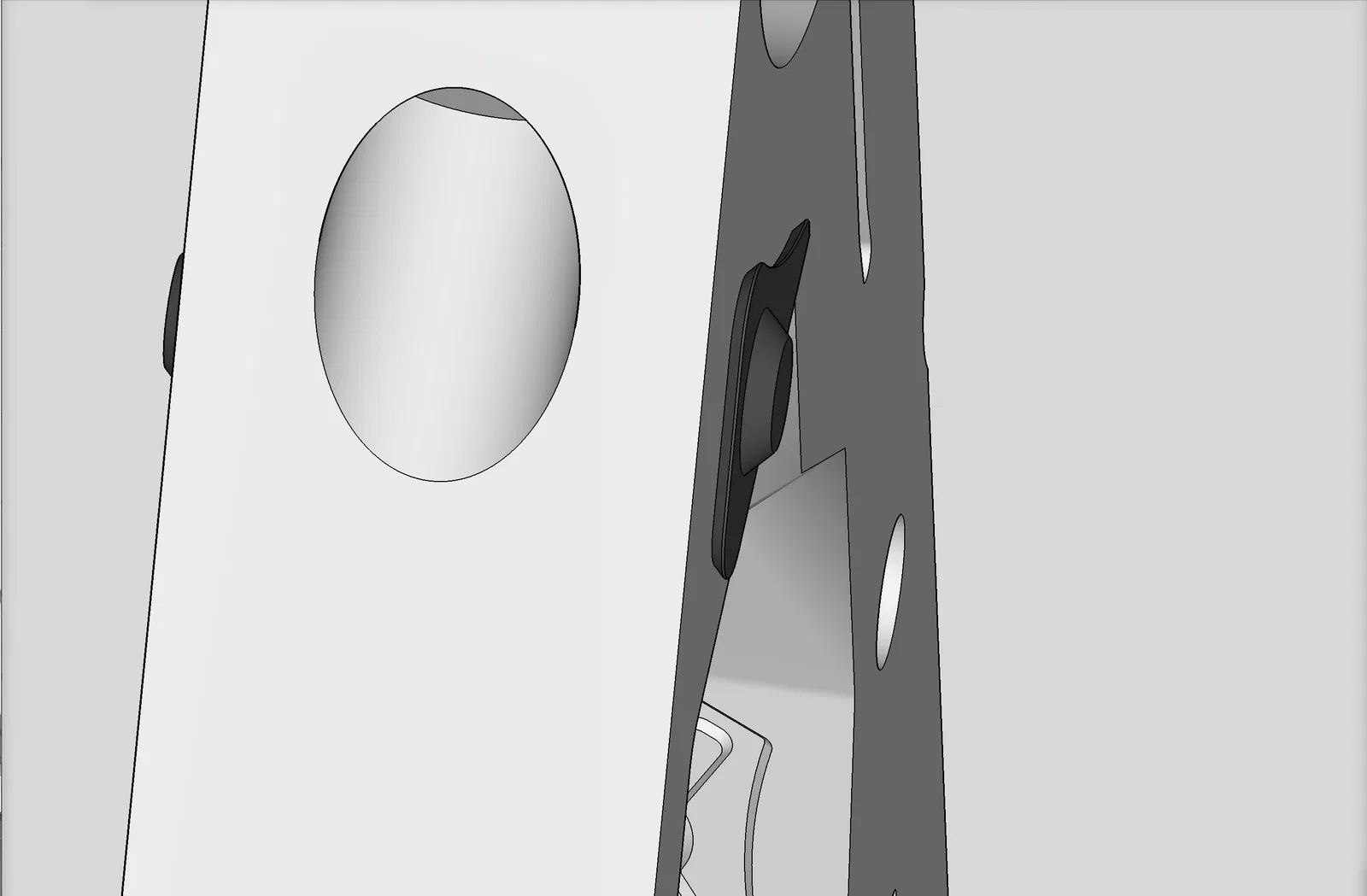

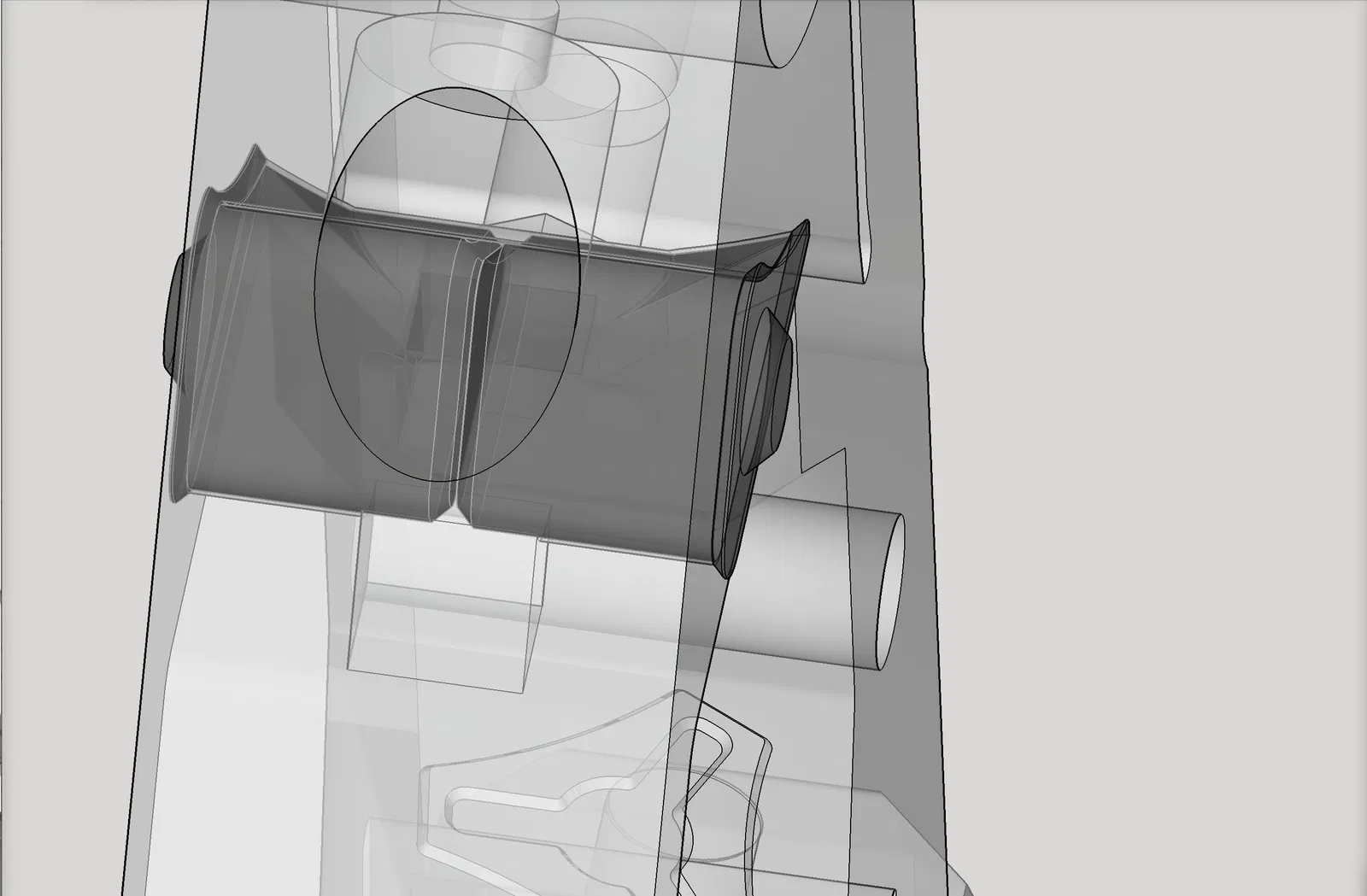

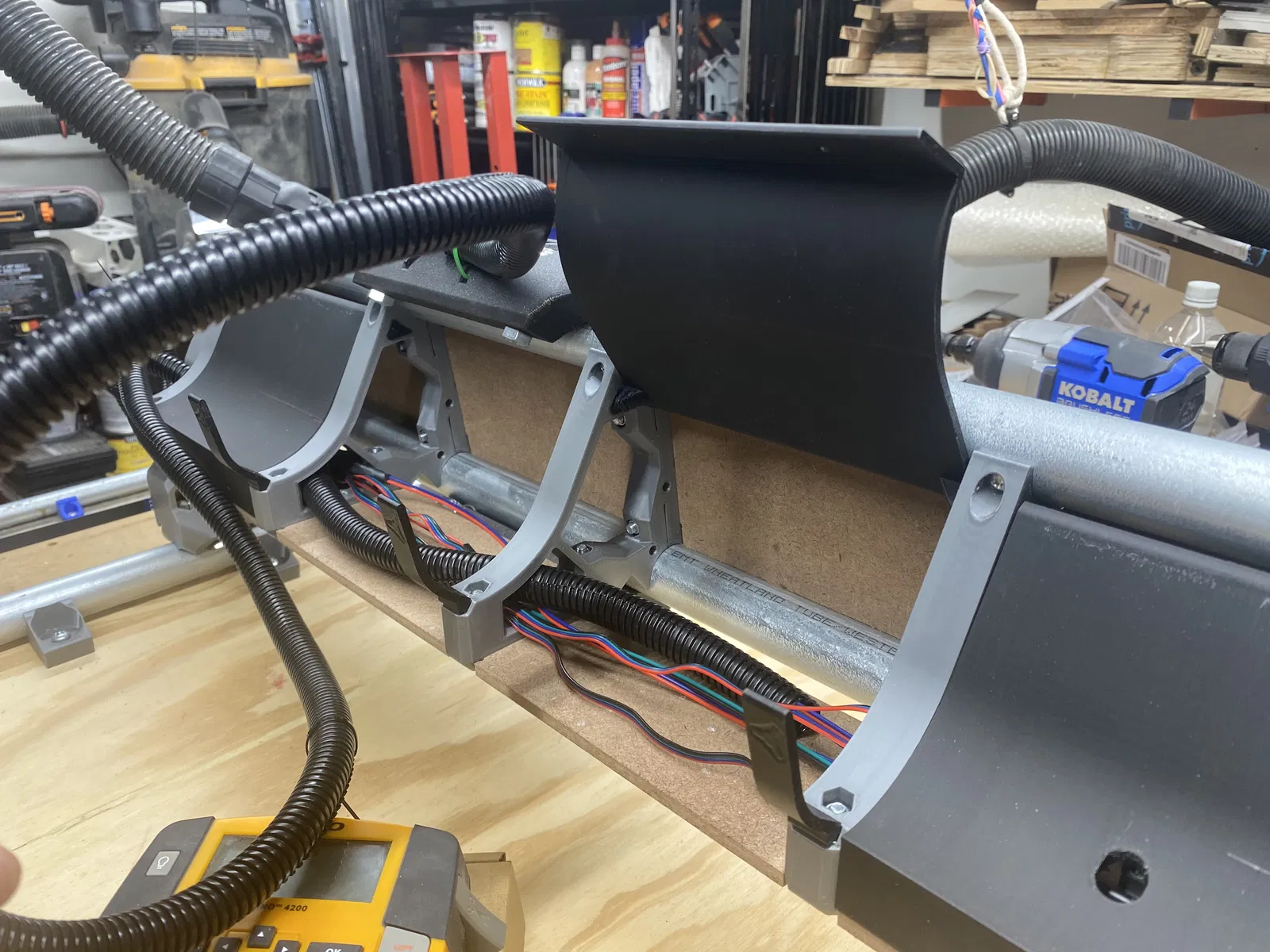

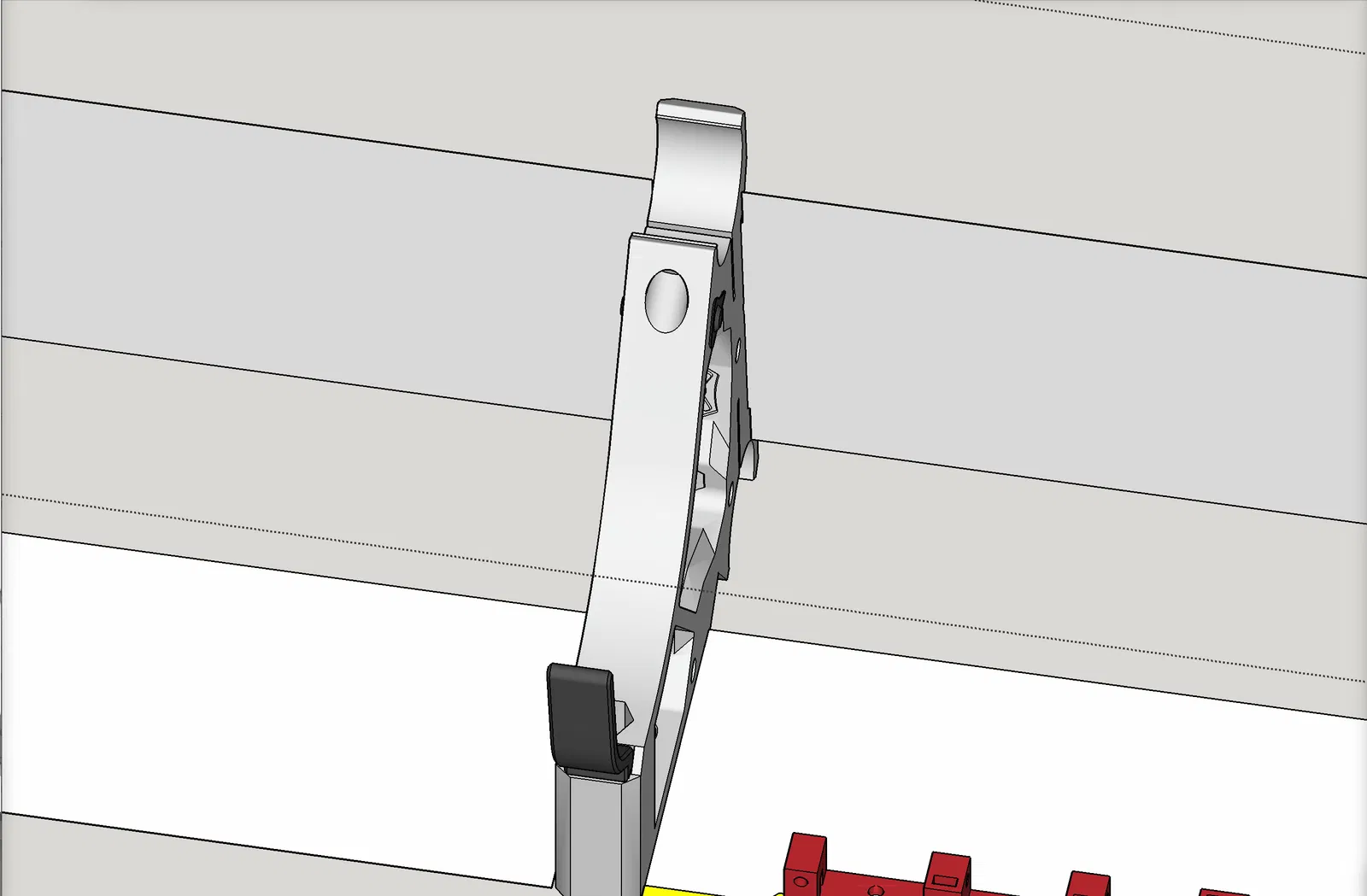

  • Mấy hinge nub nhỏ này được thiết kế để press fit vào lỗ trên brace zin (stock). Sau đó back cover có thể bấm (snap) vào đúng vị trí. Có thể bạn sẽ cần “uốn” nhẹ back cover để bấm vào. Sau đó bạn có thể “mở” back cover bằng cách lật/pivot lên. Nó cũng có thể bấm bật ra lại để thao tác/tiếp cận. Ảnh chụp bên dưới cho thấy hinge nub đã được lắp.

Ghi chú về Jackpot in-beam holder:

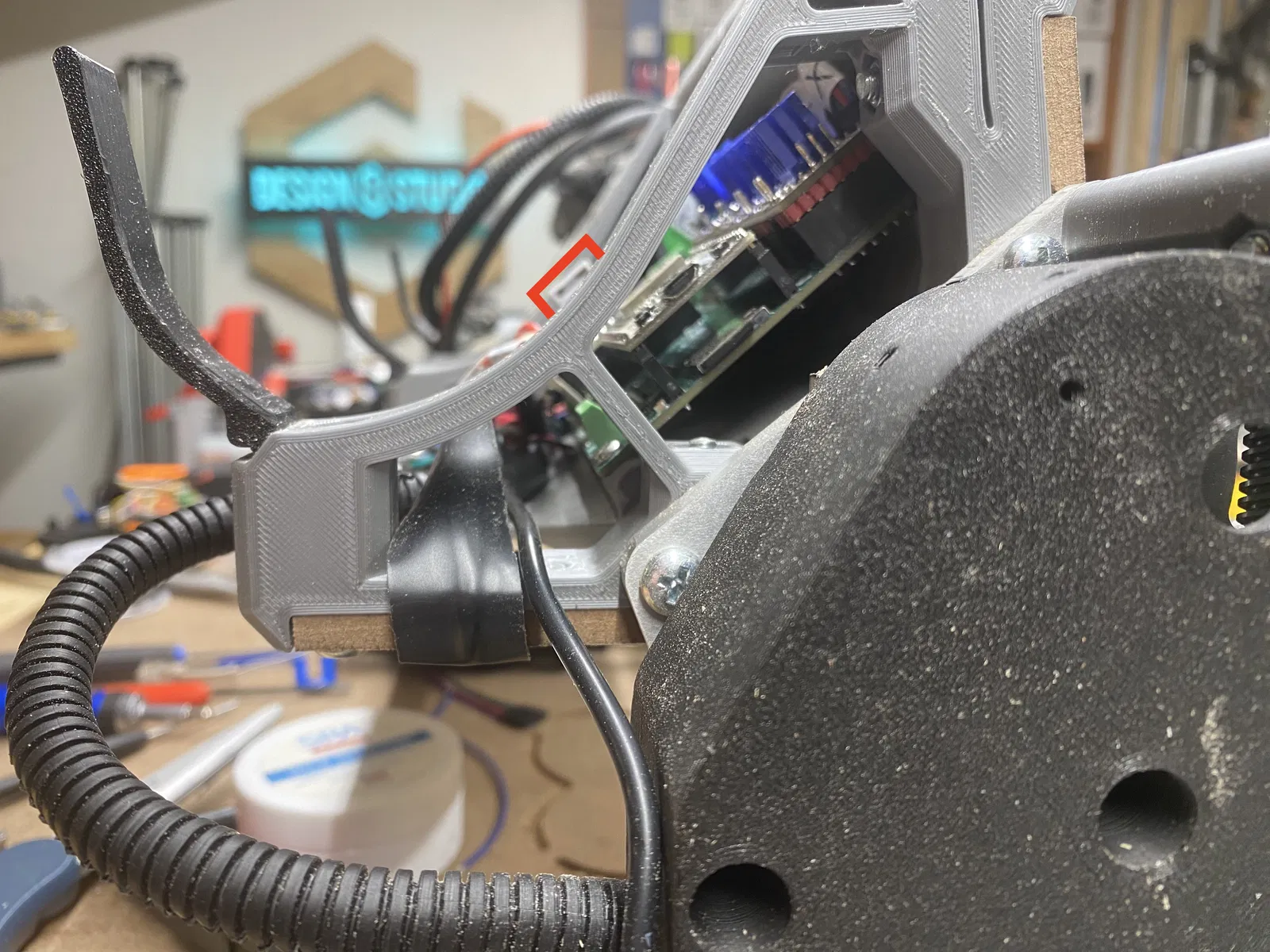

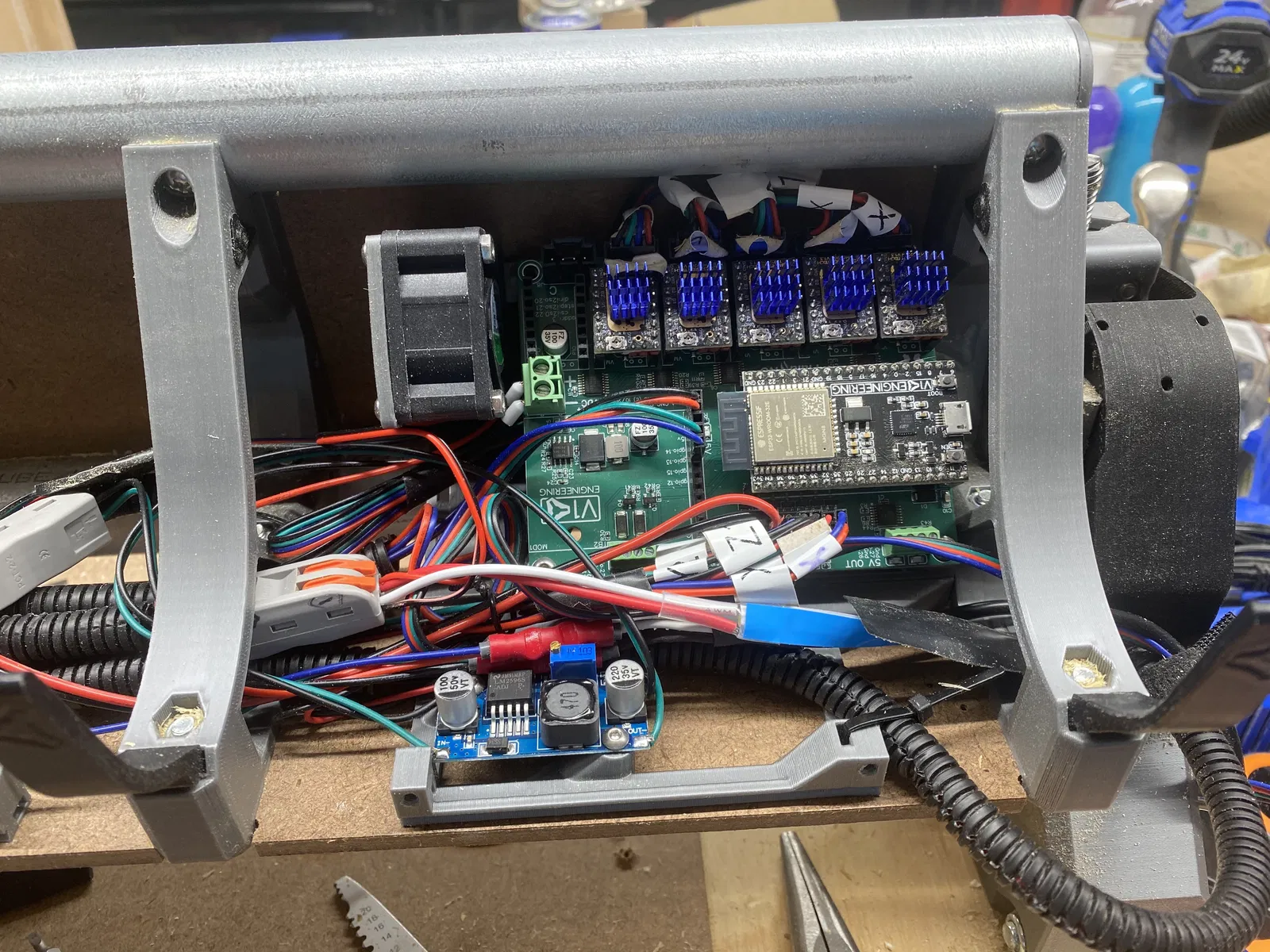

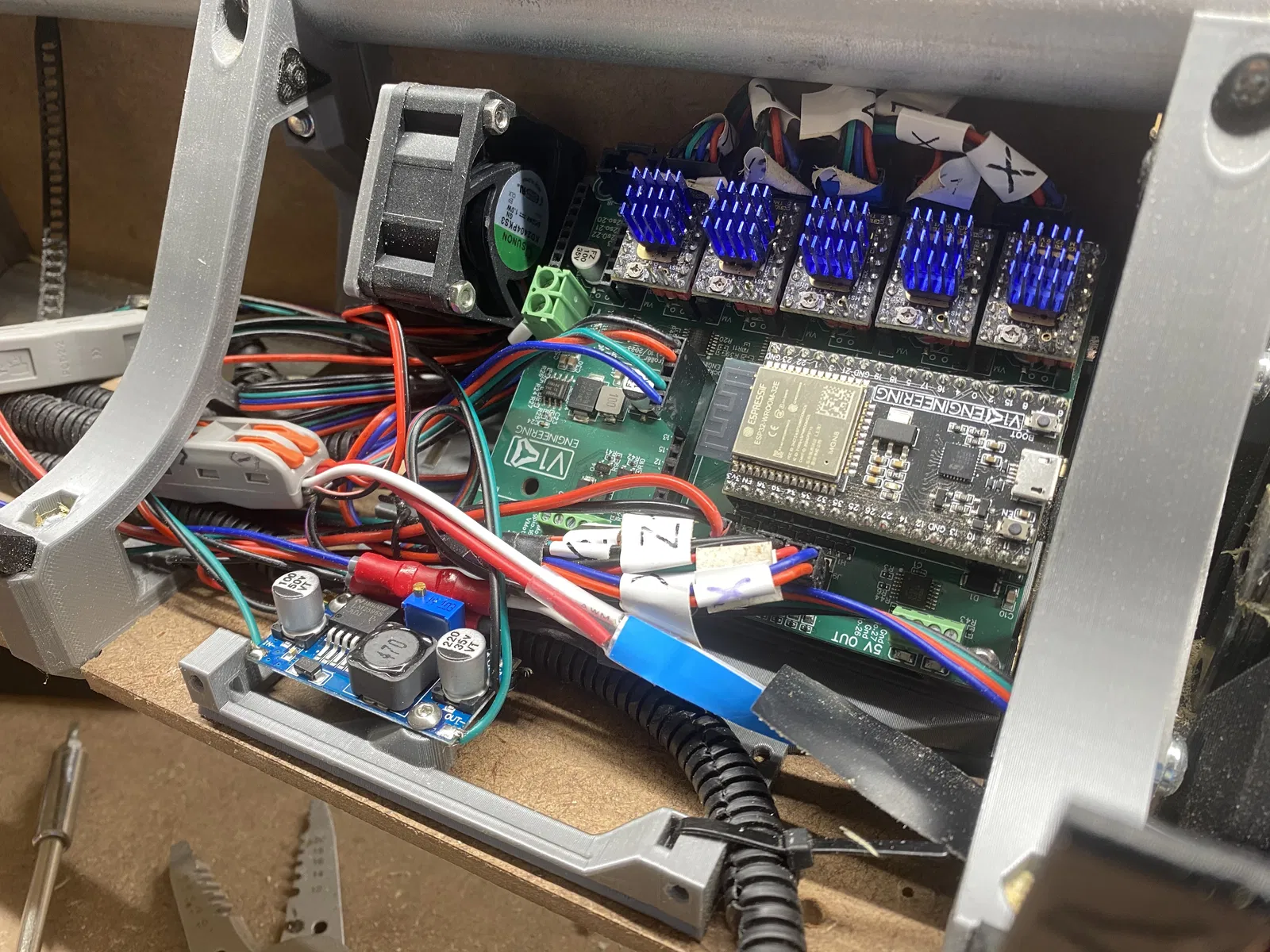

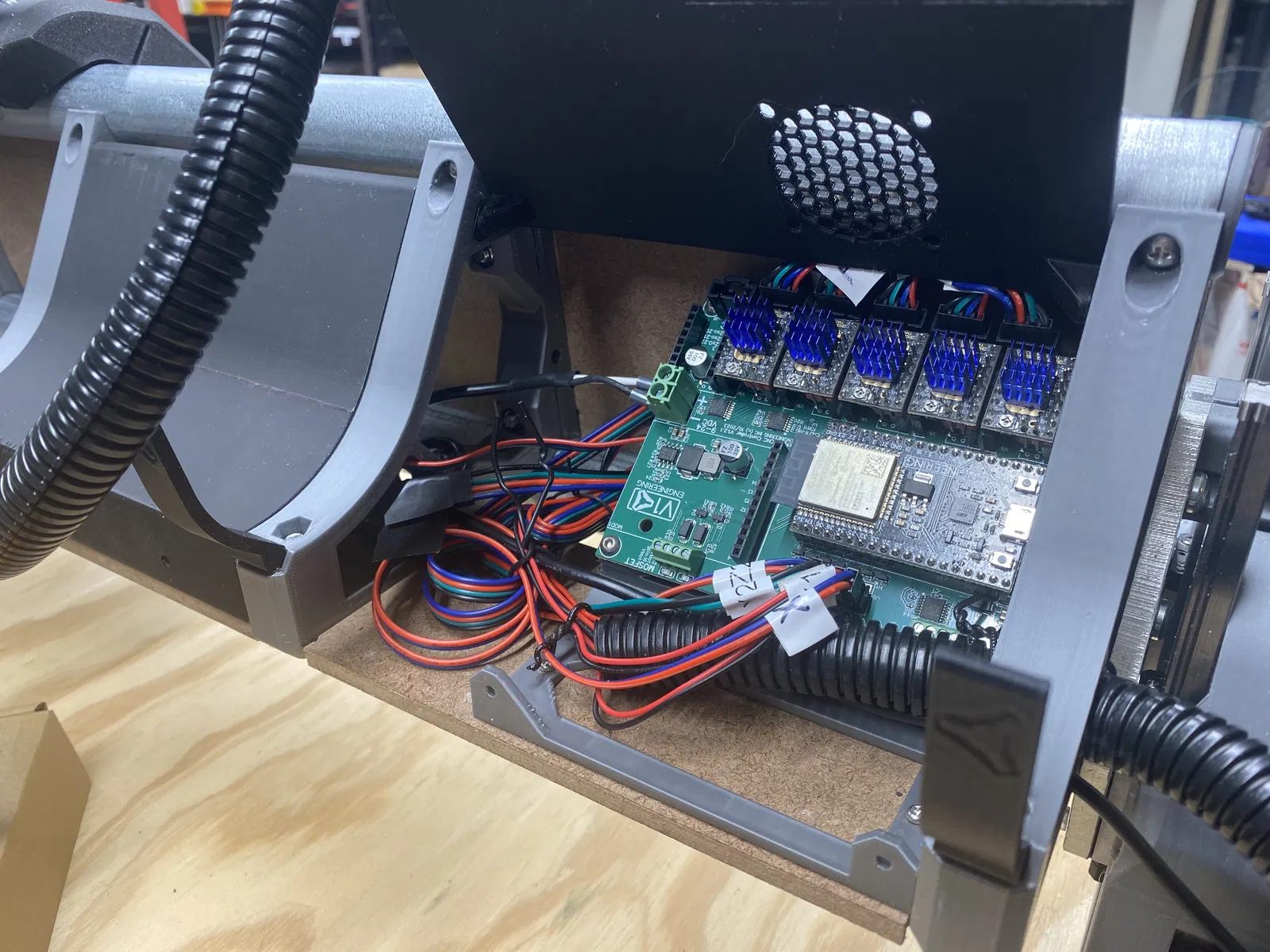

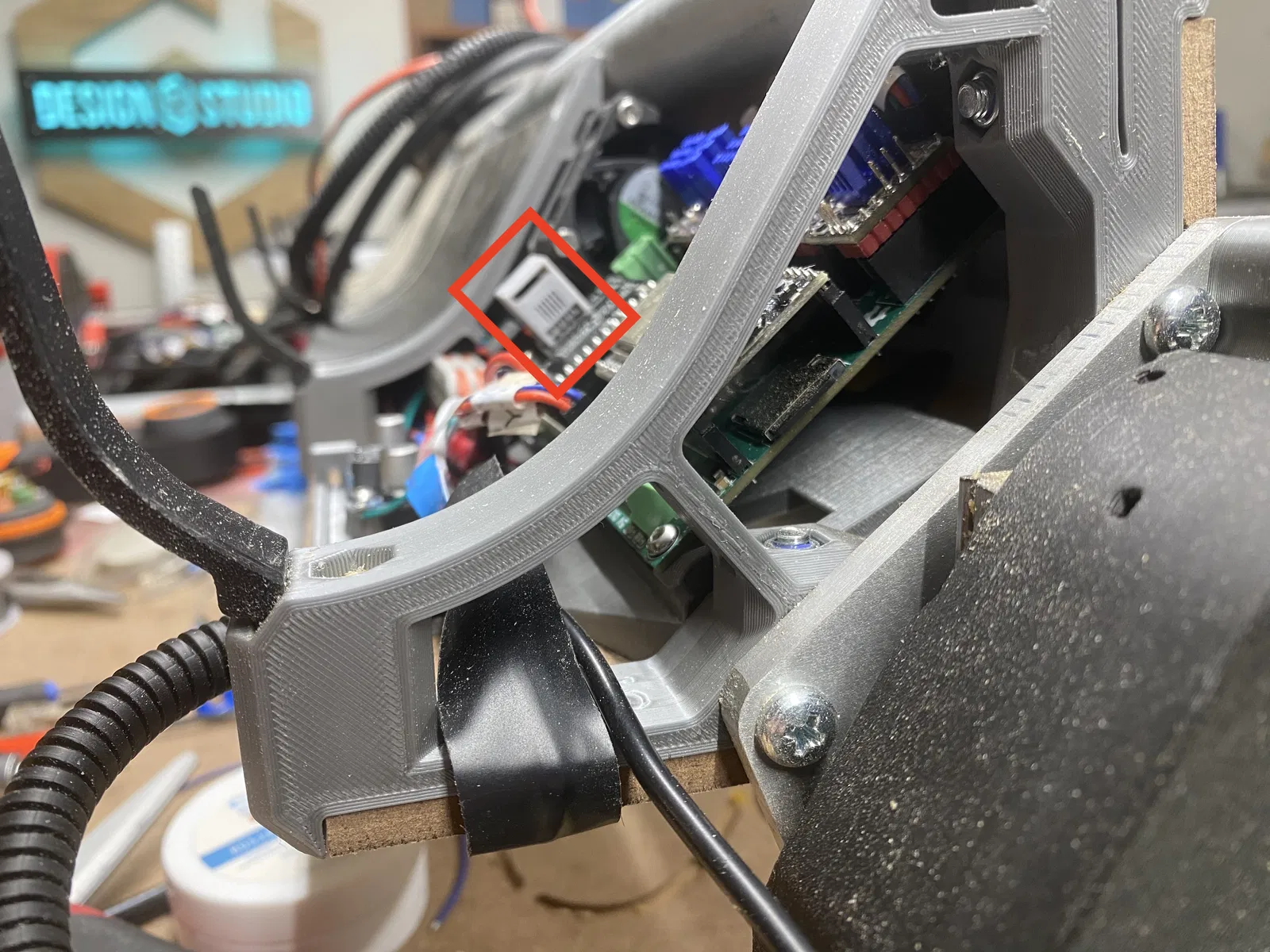

• Mình vẫn đang dùng mount này trên LR4 RC3 từ giai đoạn beta testing. Bản build đó có kèm PCB FluidDial starter kit của Bart Dring. Dưới đây là vài tấm hình mình tìm lại từ giai đoạn beta. Ở một vài tấm mình có highlight cái “connector tower” của starter kit. Mình nghĩ lúc đó mình phải remix board mount để hạ board xuống thấp hơn để chừa chỗ cho starter kit.
• Như mình đã nói, board mount có chỗ gắn quạt 40mm x 40mm x 10–20mm, hút gió từ giữa beam và thổi qua driver, ra phía đầu beam. Ít nhất máy của mình là vậy. Ban đầu mình gắn quạt trên cover, nhưng hễ cần nhấc cover lên là quạt với dây vướng.
• Cái rig lúc đó rất bụi vì Ryan chỉ đưa ra dust shoe khá muộn trong quá trình, và mình đã chạy khá nhiều test cuts trước khi có dust shoe.
• Mình chừa một vị trí trên mount cho buck converter phòng khi bạn muốn hạ áp (undervolt) đèn 24v, hoặc muốn đổi từ nguồn 24v sang 12v cho các LED khác, hoặc muốn undervolt quạt để êm hơn, hoặc cần lấy 12v từ 24v cho quạt, v.v. Nếu bạn không cần buck converter thì để chỗ đó cũng không sao.
• Tính năng “tie-downs” cũng được tích hợp trong bản build này để bạn có thể dùng chung placement jig cho việc định vị board mount.
• Mình upload một bản fan mount có grill, và một bản không có grill.
• Nếu bạn dùng cái này chung với gantry back covers, cho mình biết xem có trơn tru không hay gặp vấn đề gì.

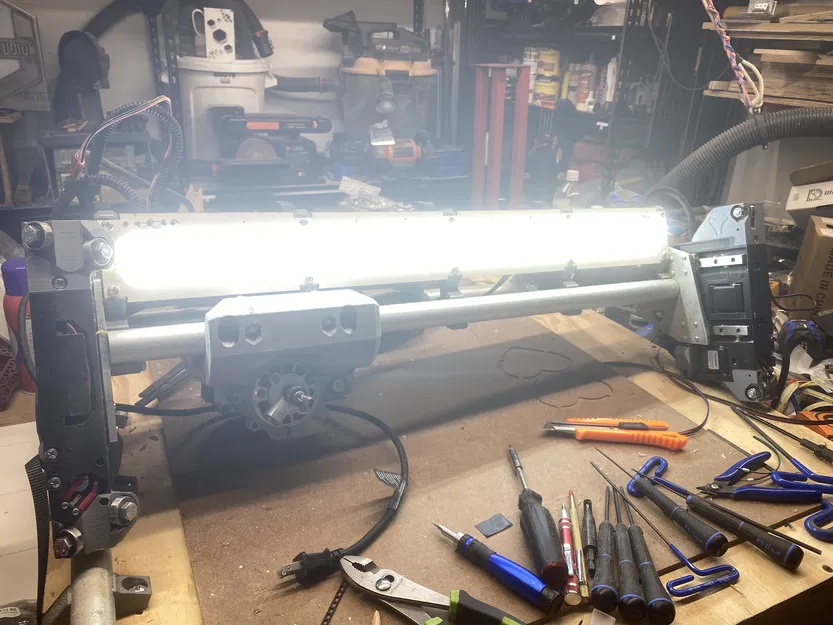

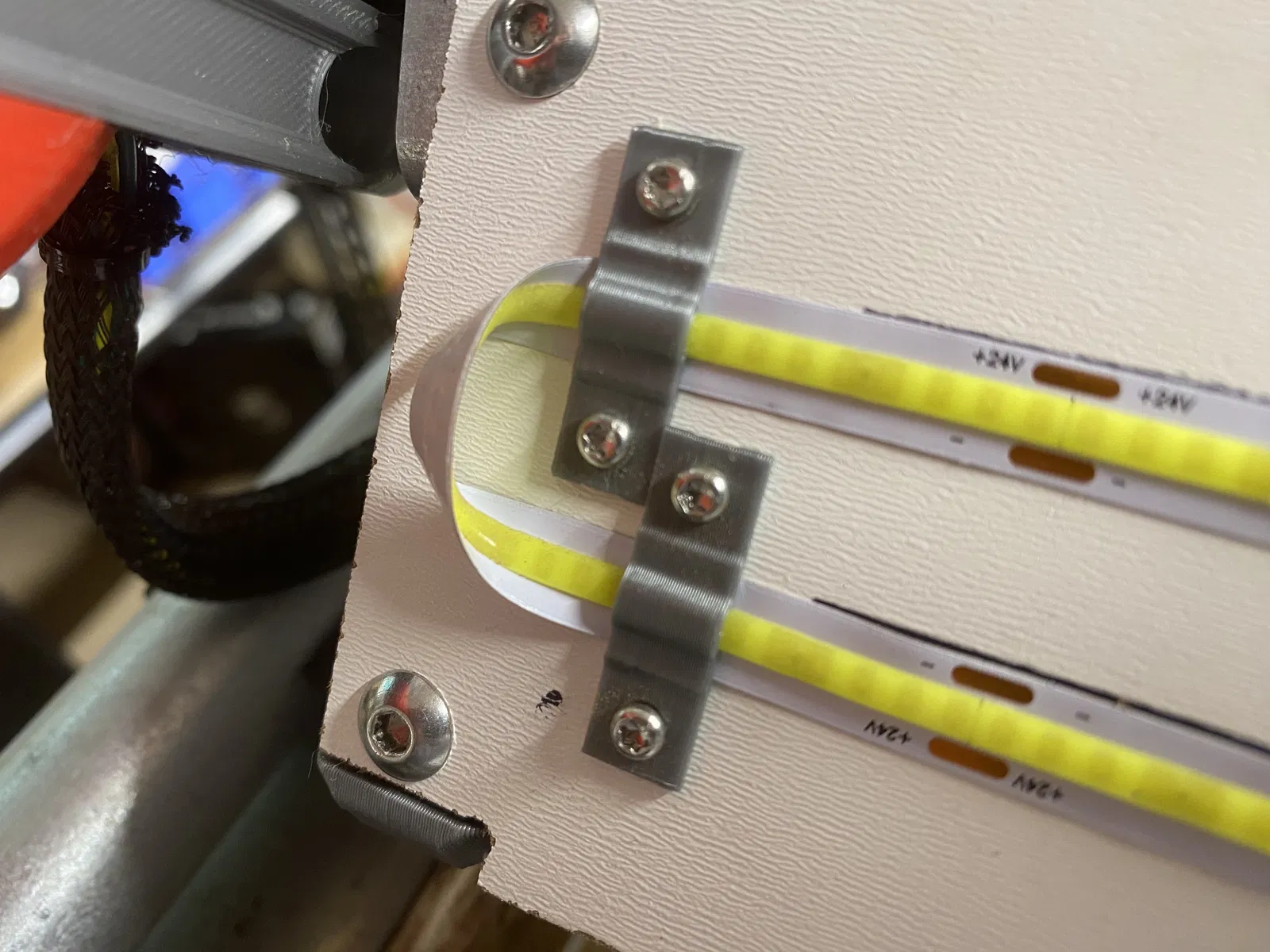

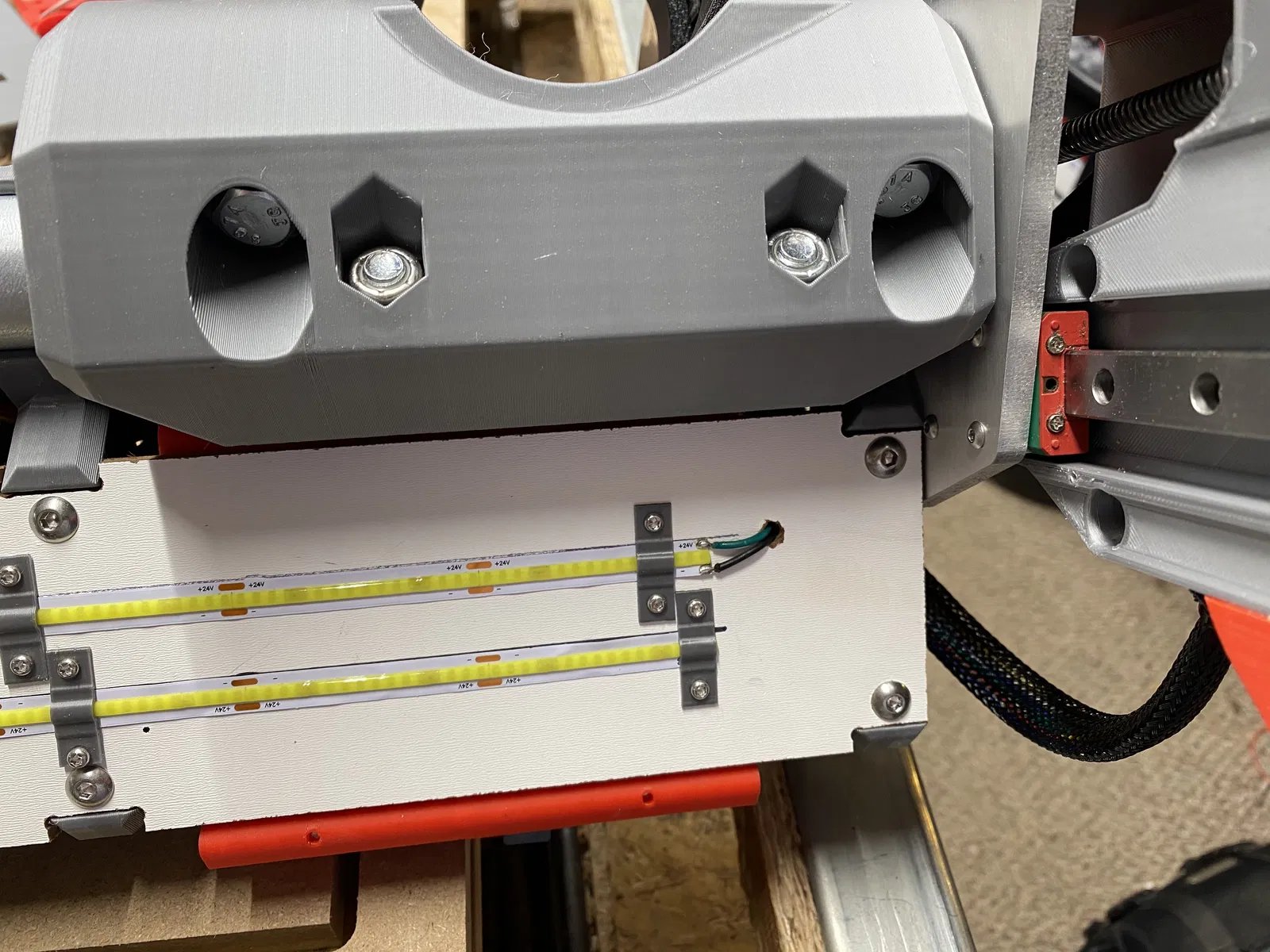

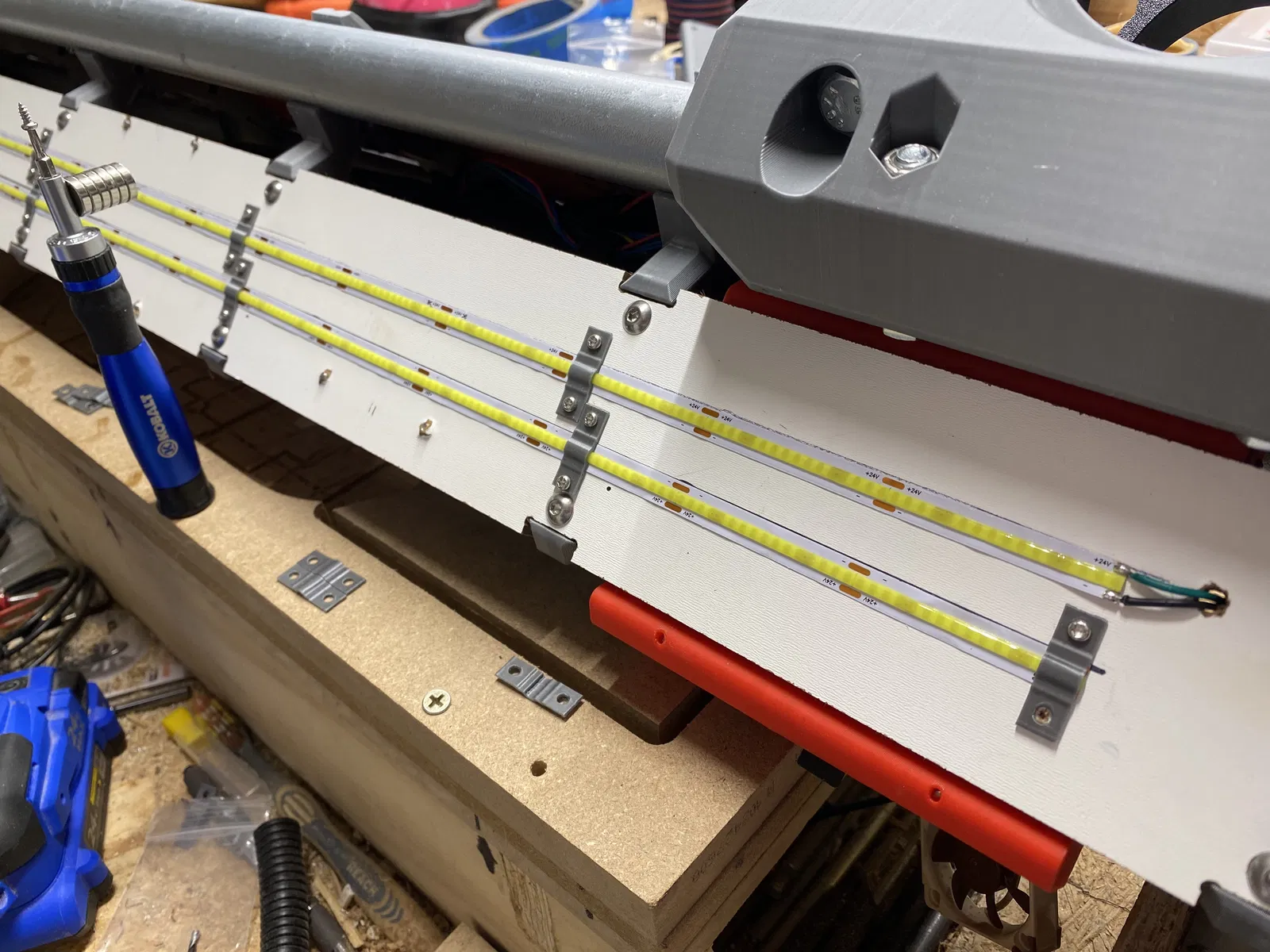

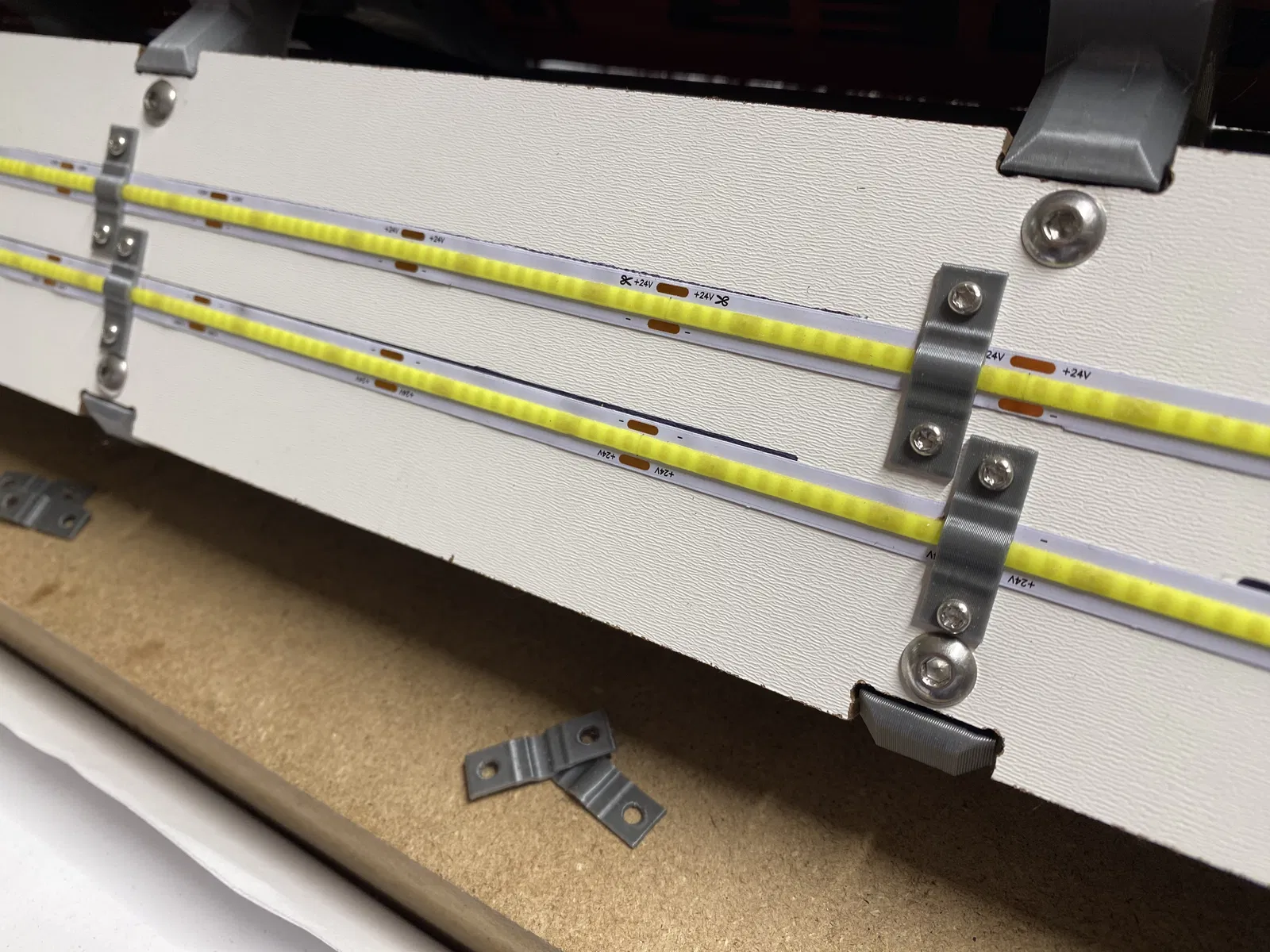

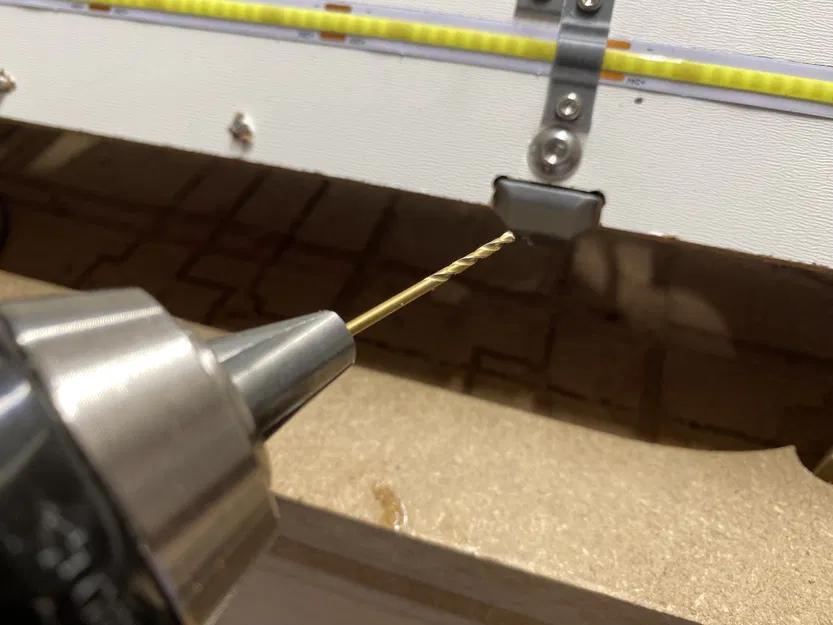

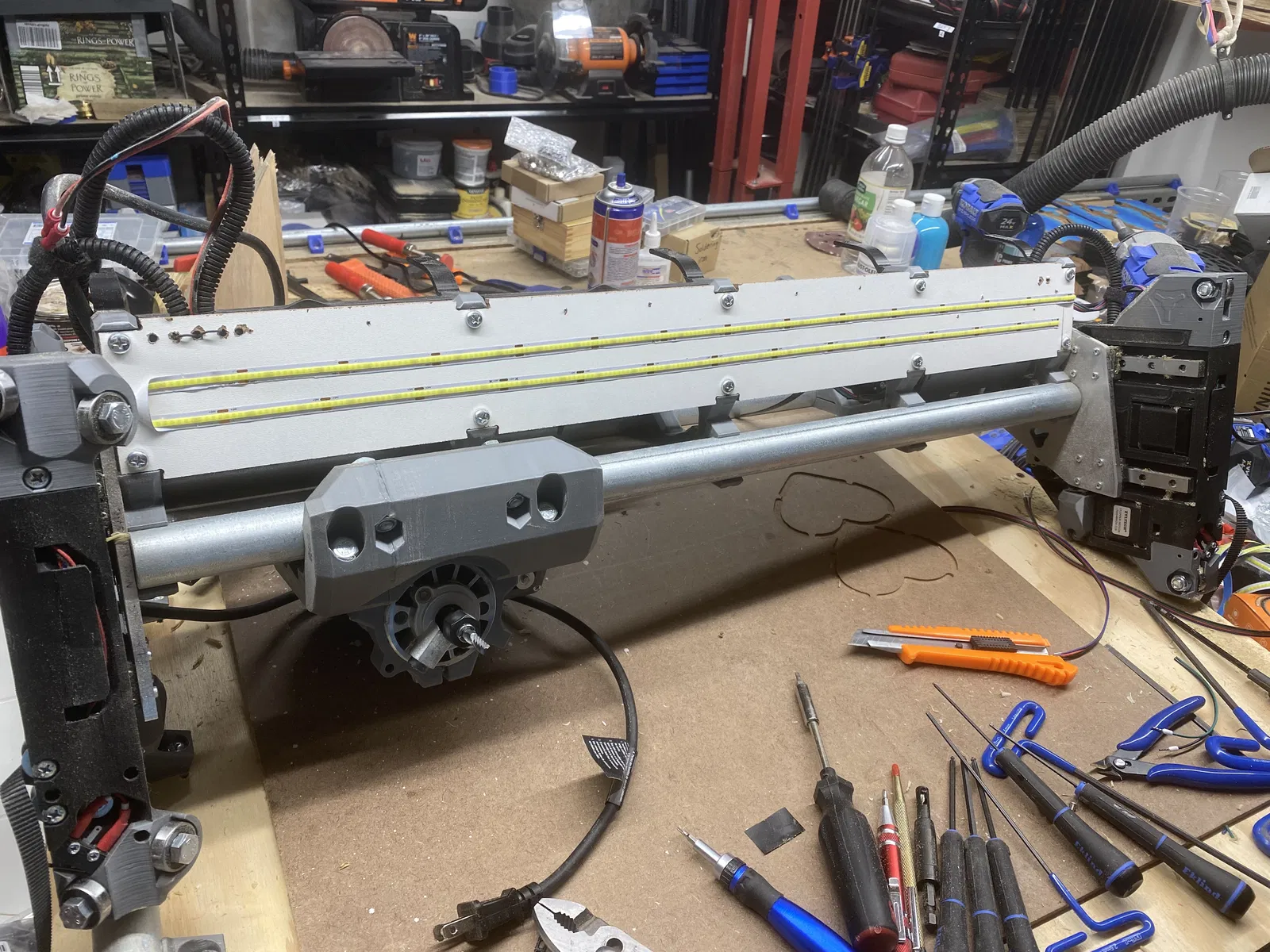

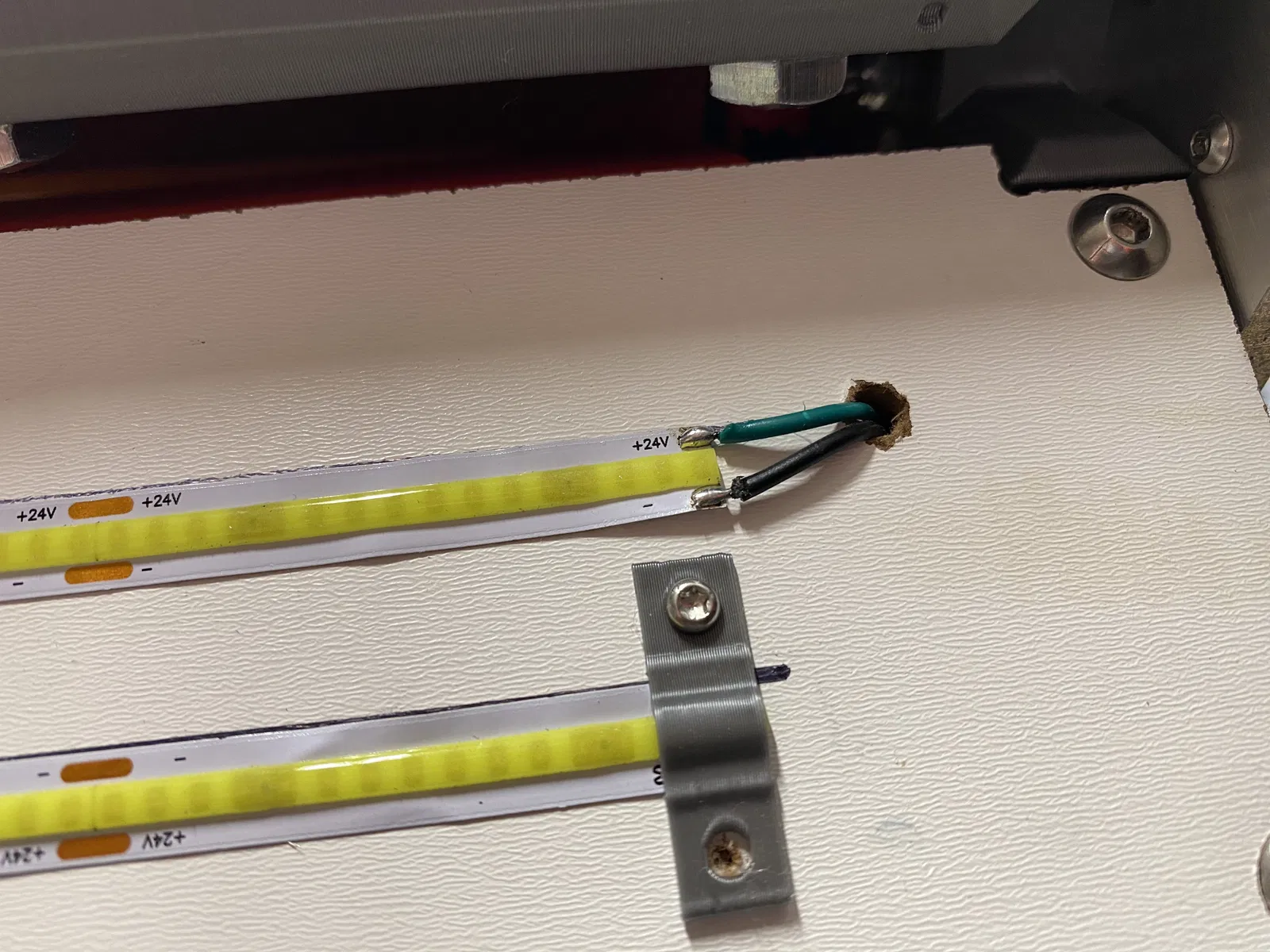

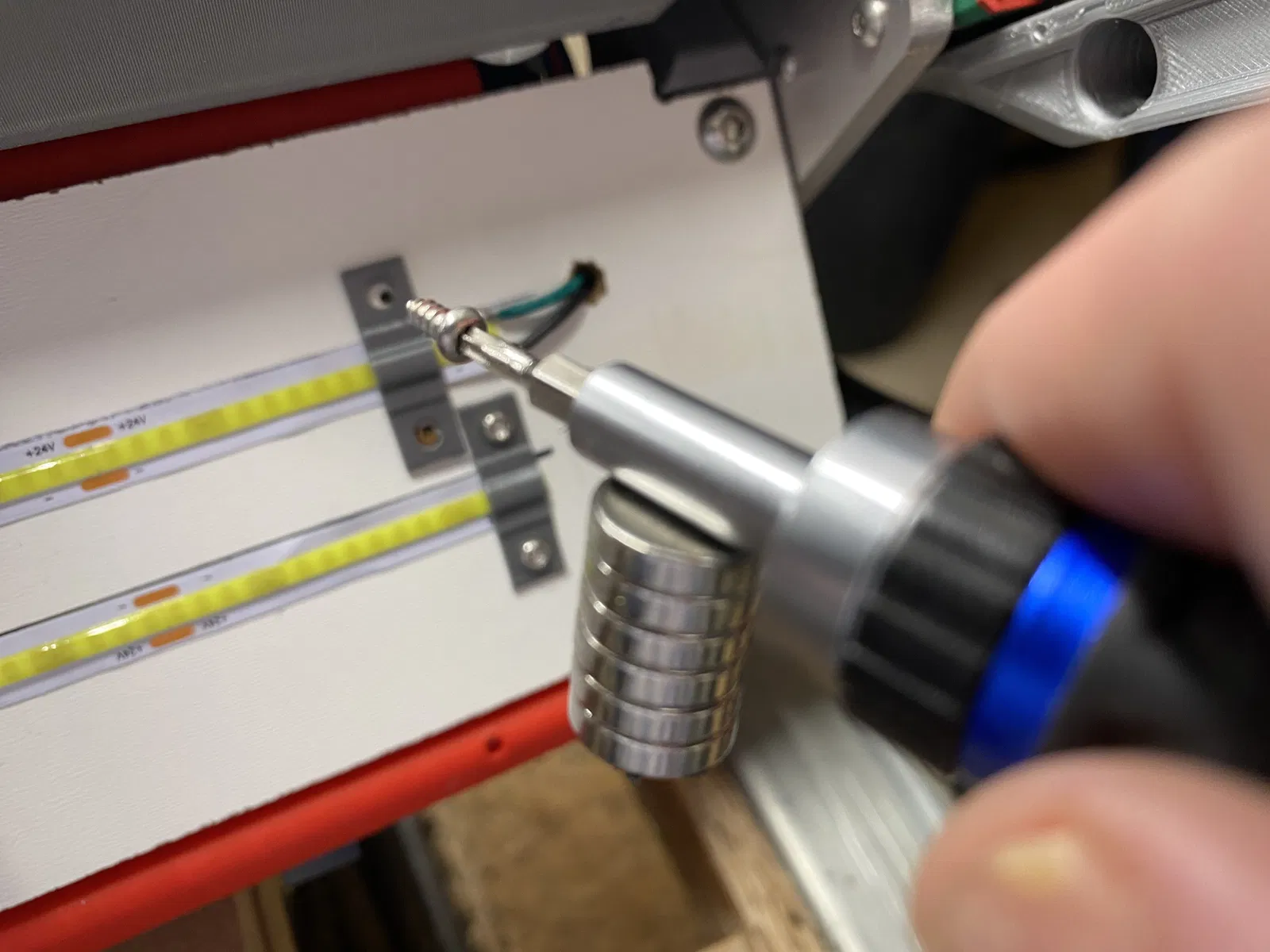

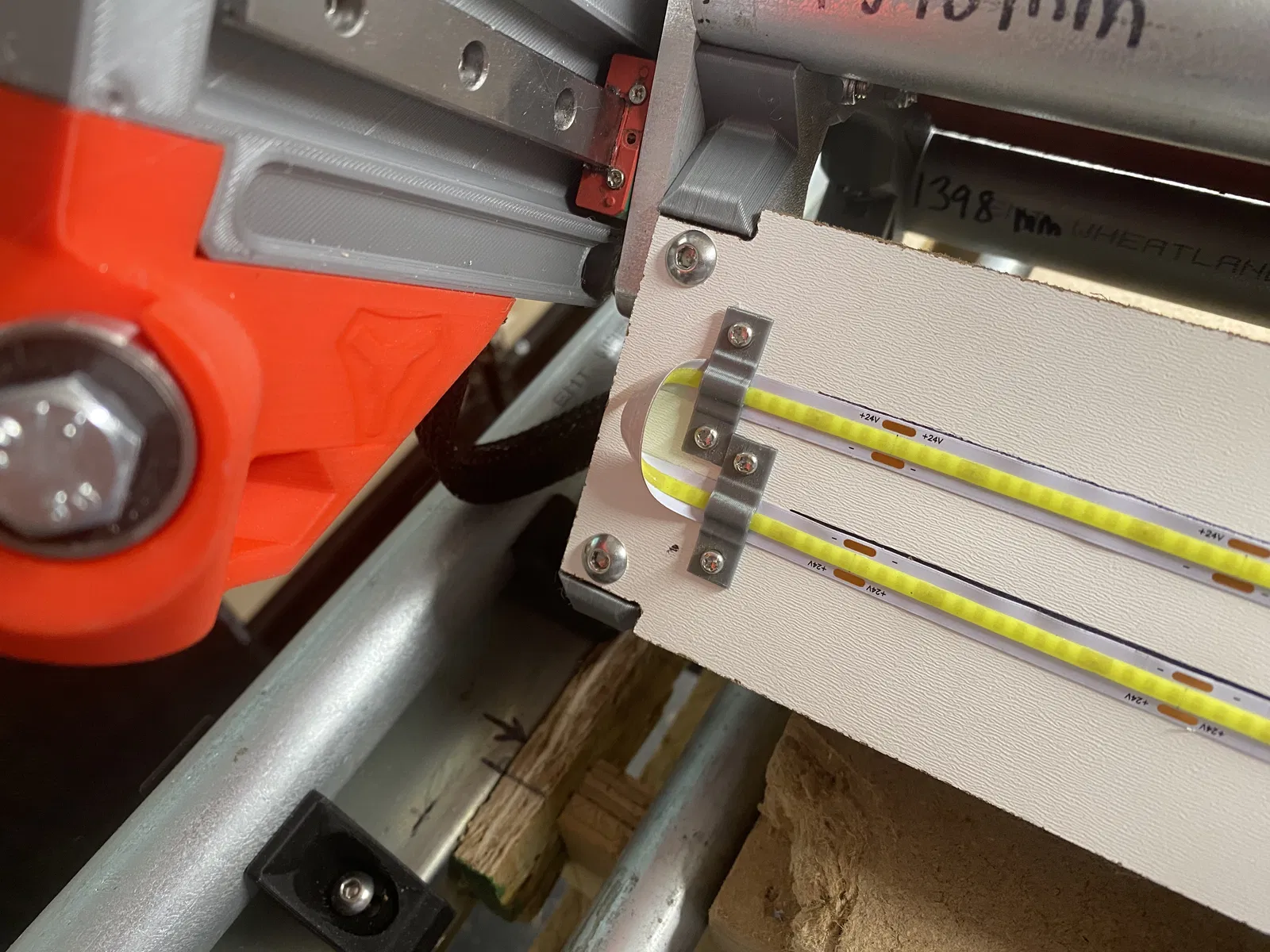

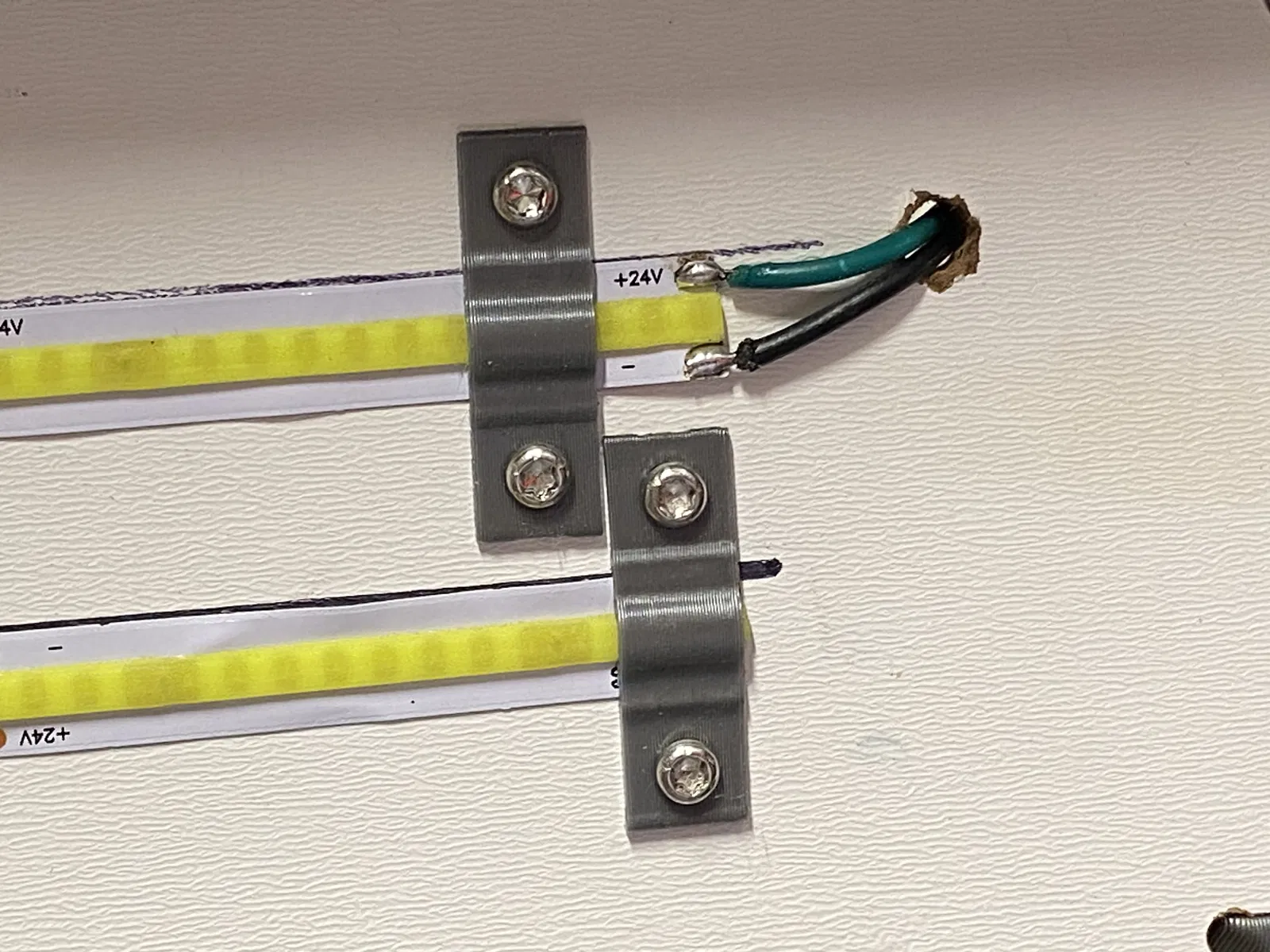

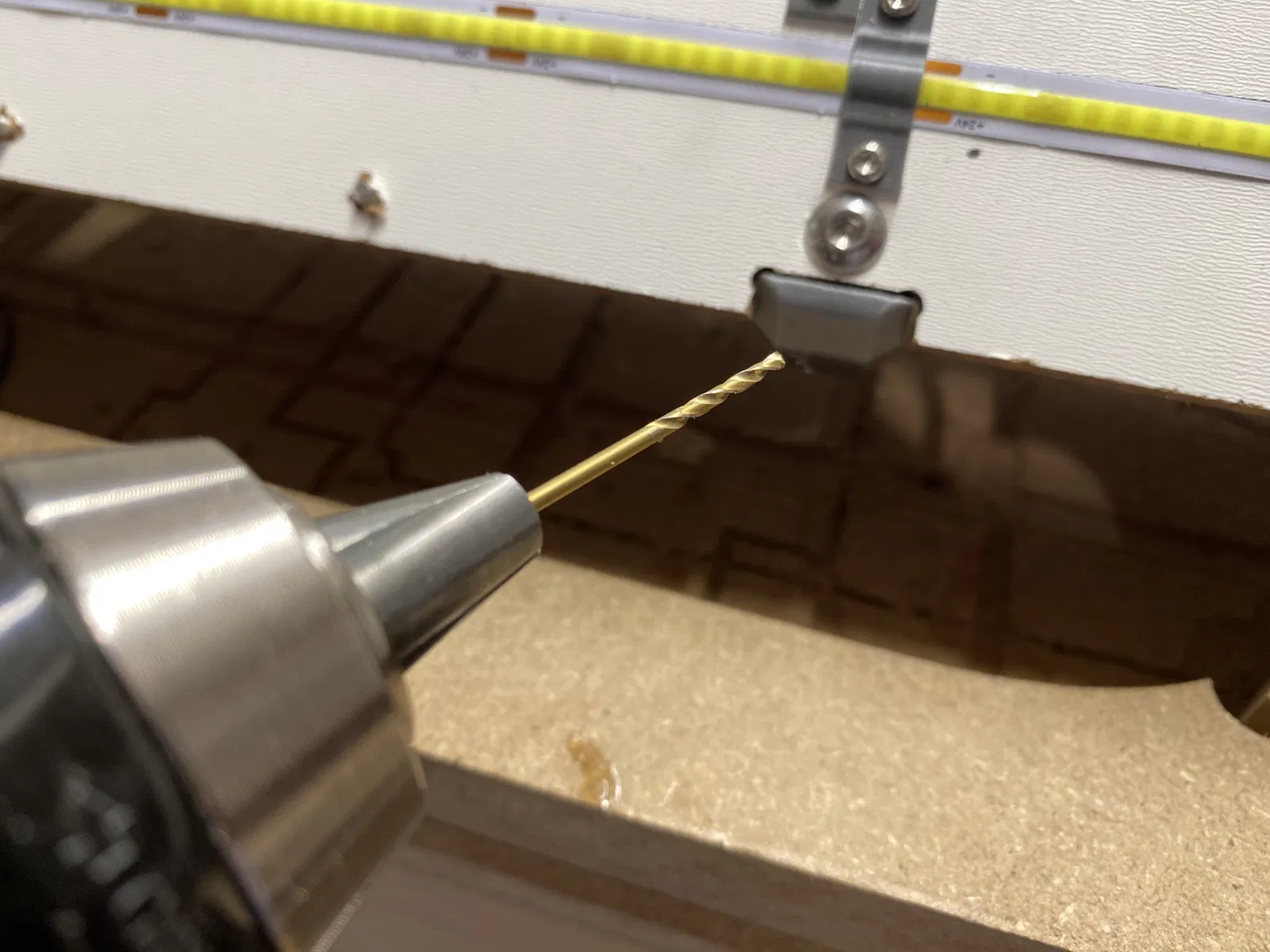

Mình cũng chia sẻ thêm vài tấm hình mặt dưới của rig LR4 RC3 của mình với dải LED 24v COB (chip on board), loại có hai hàng LED trong cùng một strip và được gập ngược lại để thấy cả hai hàng; hình chụp trước khi bật và sau khi bật. Nó sáng dữ lắm.
