Insert Gridfinity cho hộp đồ nghề mini Kobalt (Kobalt mini toolbox Gridfinity inserts)

Chào mọi người, đây là mẫu đầu tiên mình đăng lên, cho mình xin ý kiến với nha!!!

Mọi người cứ thoải mái chia sẻ xem mọi người dùng mấy mẫu này để làm gì.

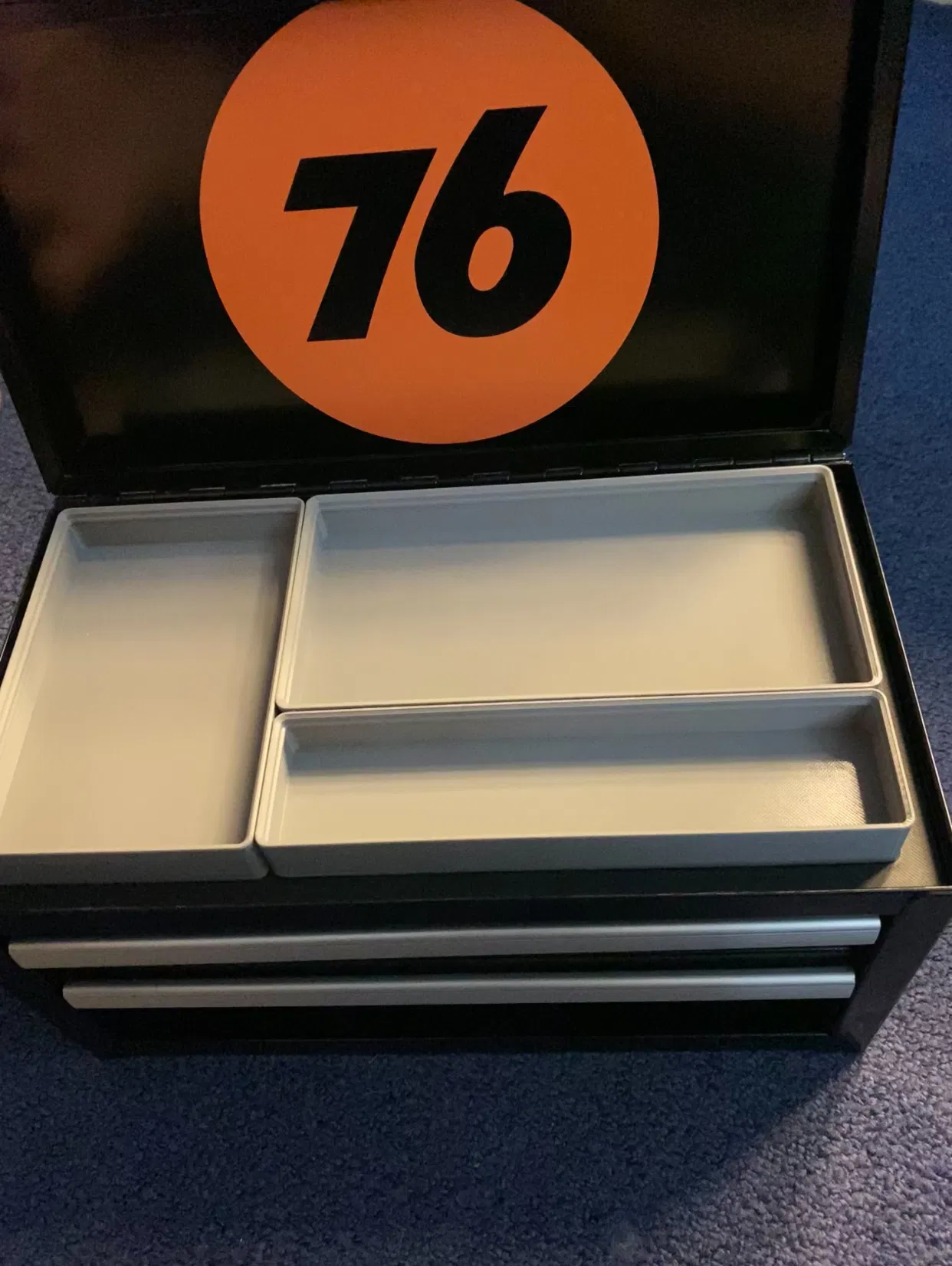

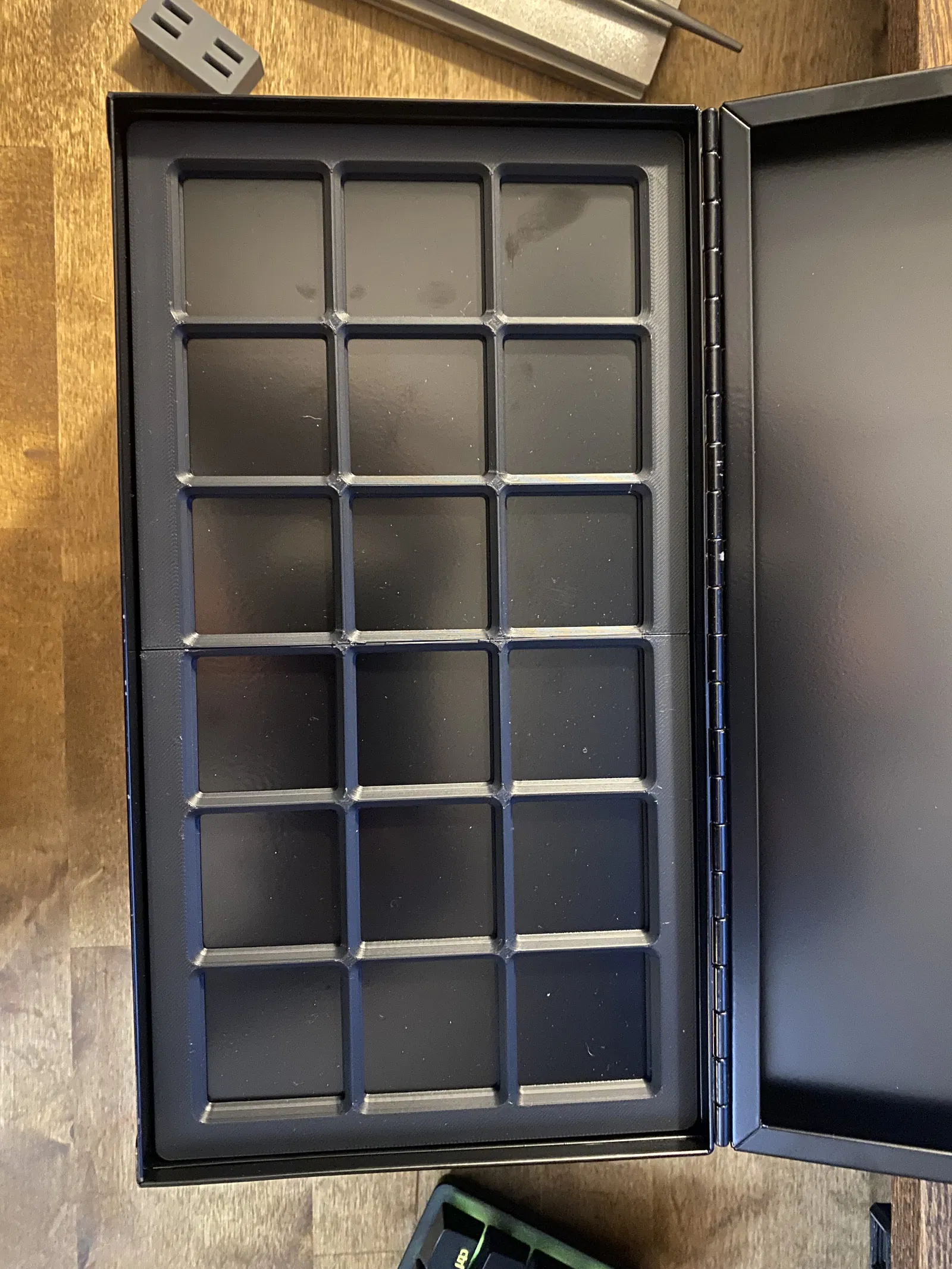

Phần trên (Top part) 1–2 lắp vừa kiểu thả vào (drop-in) cho ngăn nắp bật mở trên cùng của hộp, lắp chiều nào cũng được.

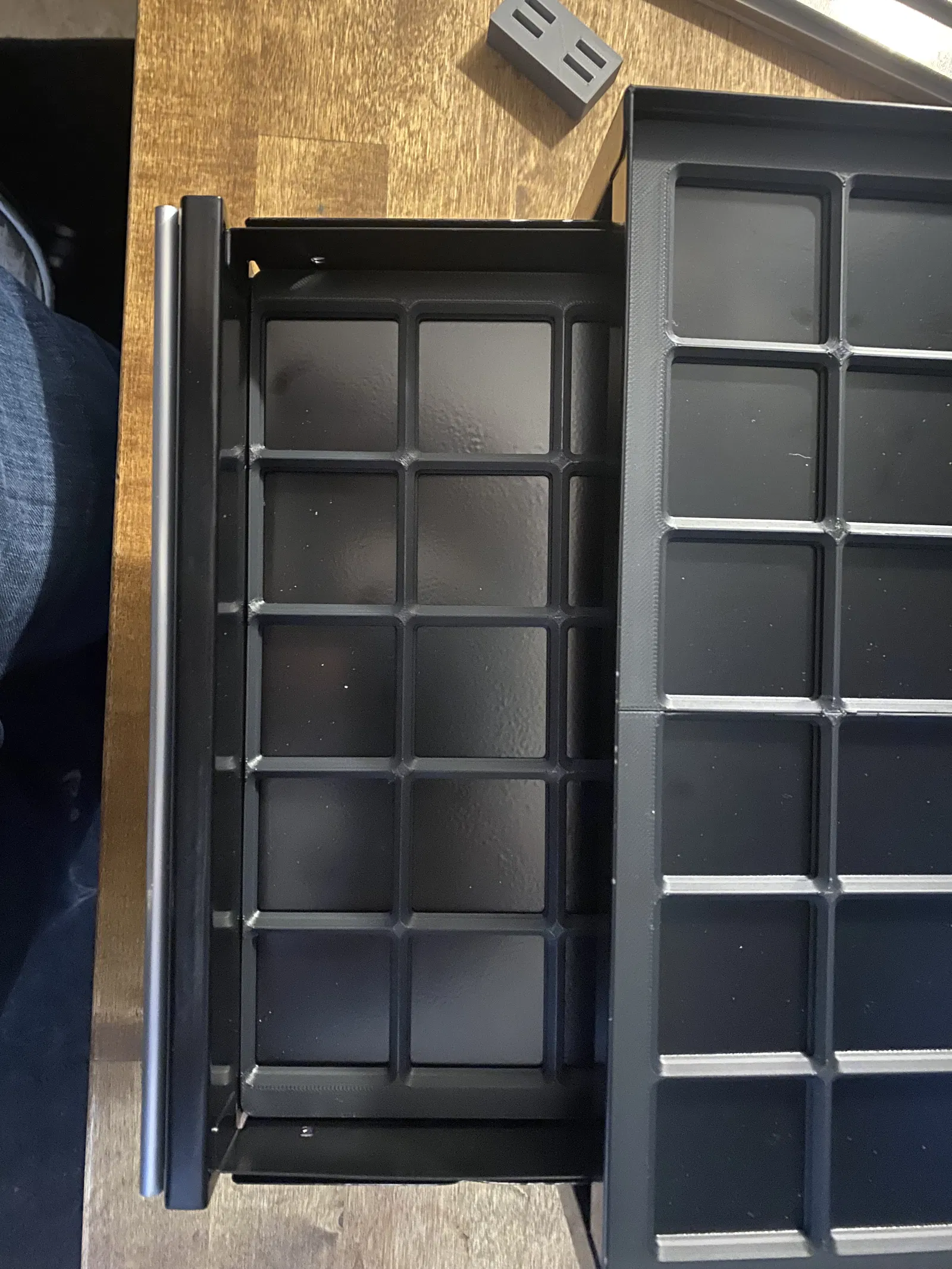

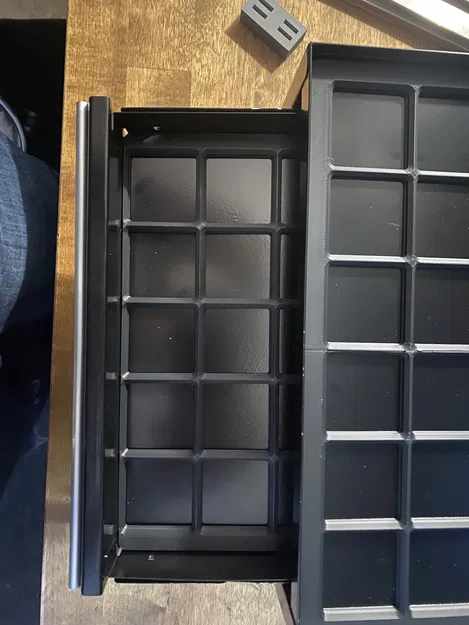

Các insert dài 227 mm và 228.5 mm dùng cho 1 trong 2 ngăn kéo dưới (một số ngăn kéo thì bản 228.5 mm ôm khít, nhưng có ngăn lại hơi quá cỡ làm phần grid bị đội cong ở giữa, nên mình có kèm thêm bản nhỏ hơn).

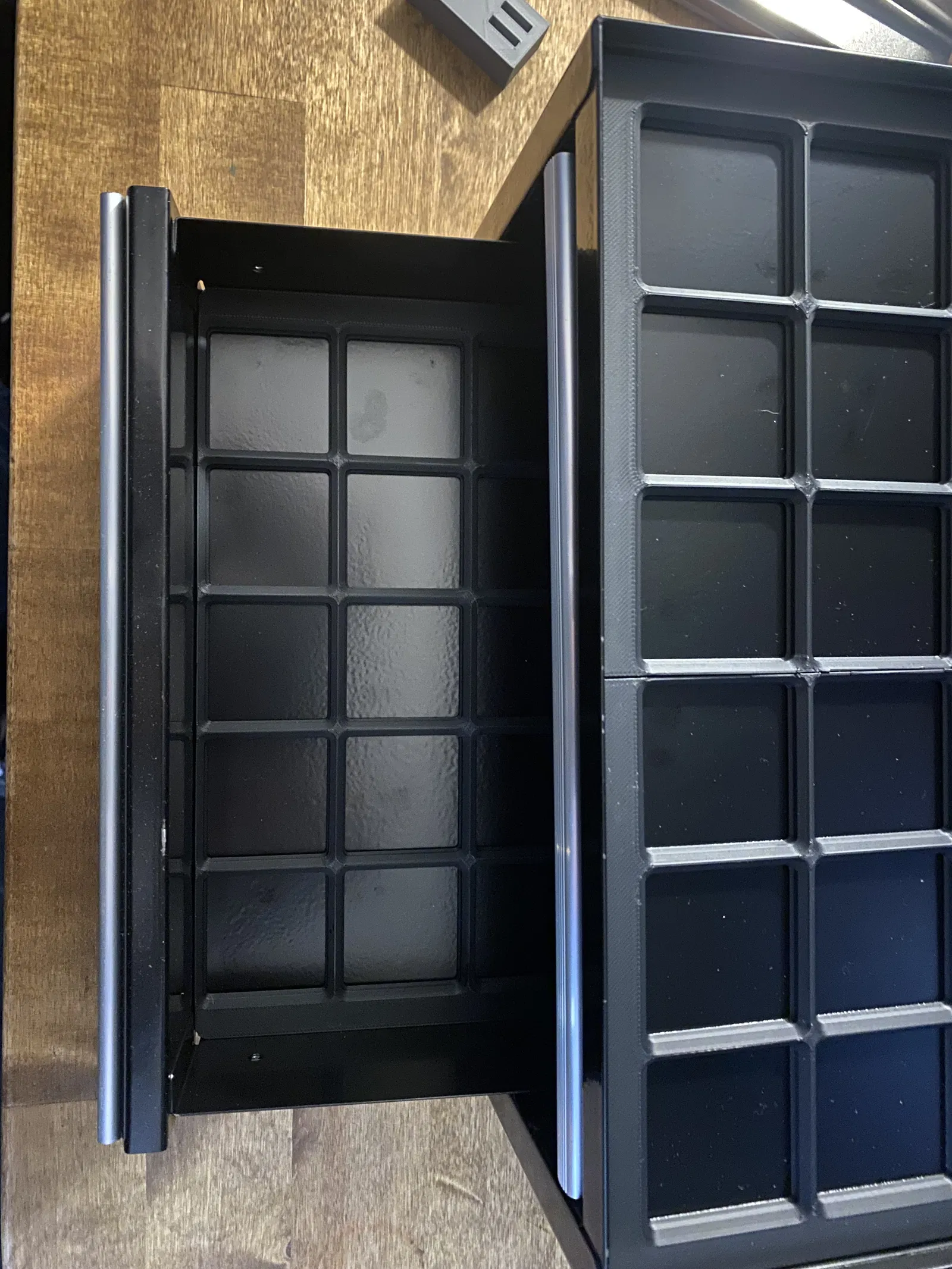

Có một vấn đề nhỏ về độ vừa ở giữa các ngăn kéo trượt do con ốc/ê-cu ở phía sau ngăn kéo. Tất cả bin của mình vẫn vừa, chỉ là mấy bin ở giữa sẽ khít hơn chút.

File kèm theo:

• Top part 1
• Top part 2
• Insert dài 227mm
• Insert dài 228.5mm

Độ vừa của bin:

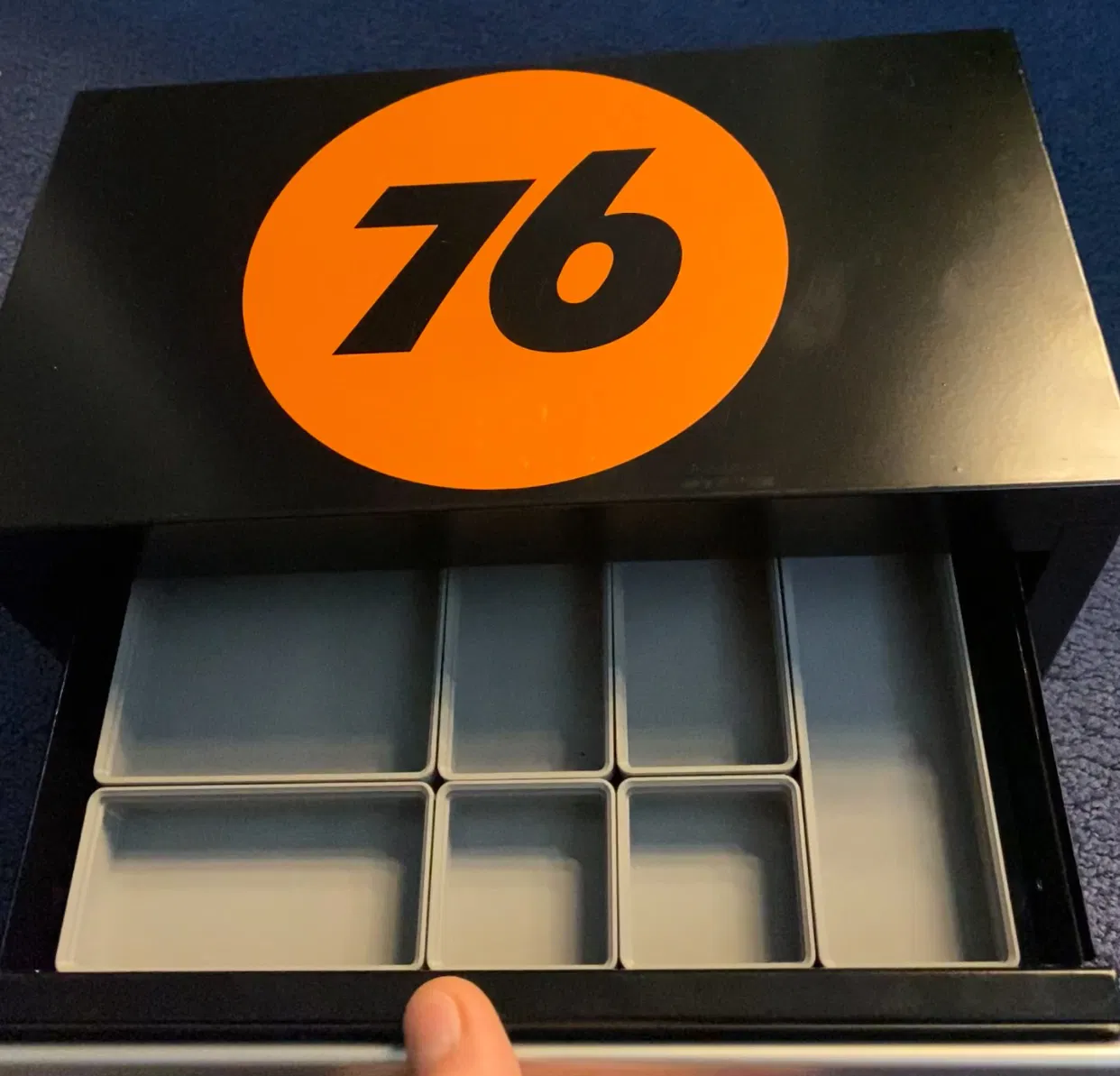

Với phần nắp bản lề phía trên và ngăn kéo giữa, mình dùng Gridfinity bins sâu 24.8mm.

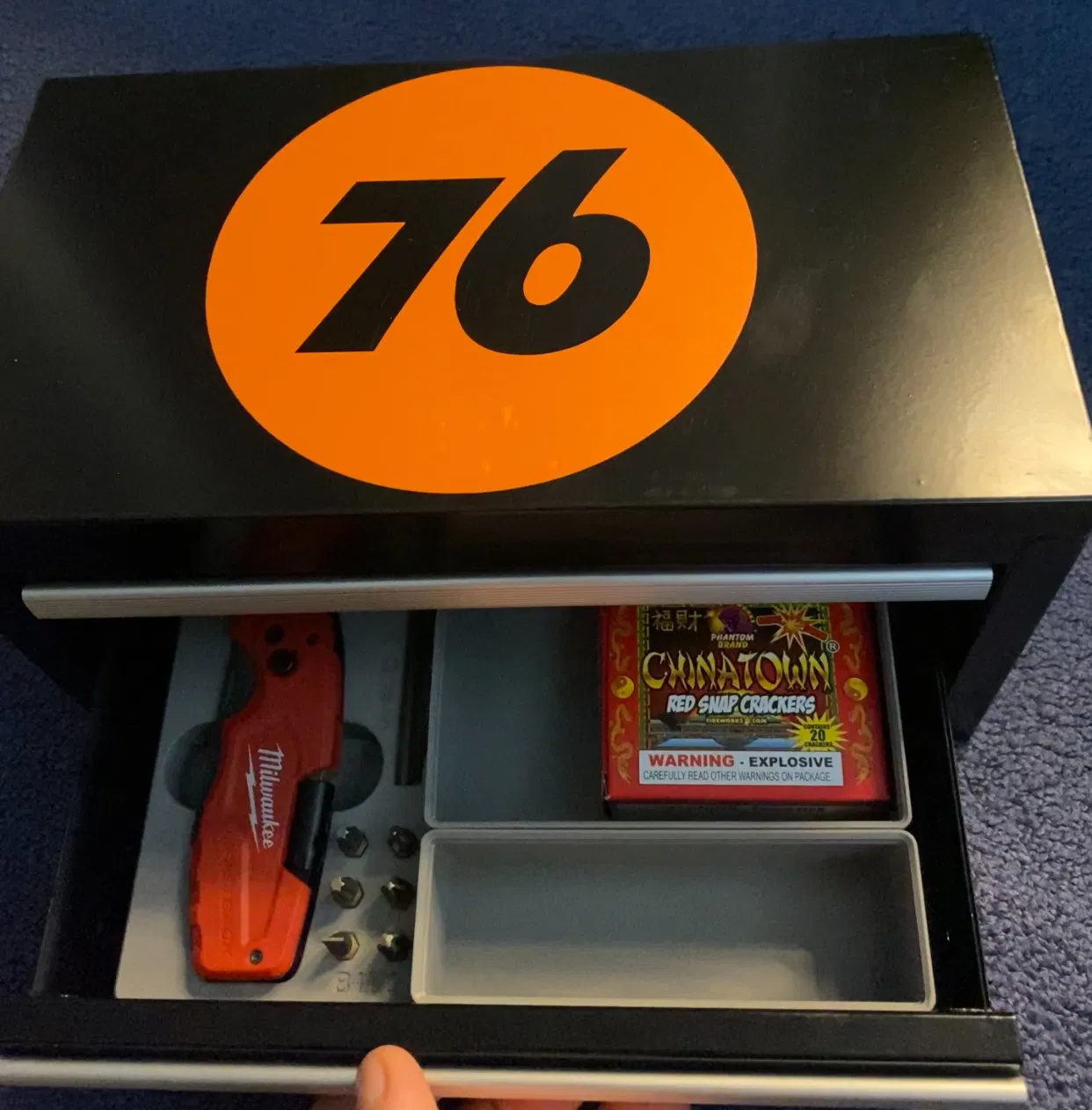

Ngăn kéo dưới cùng vừa các bin cao 45.8mm.

Tất cả bin mình dùng đều từ bộ sưu tập này (các bin XxYx3 và XxYx6):
