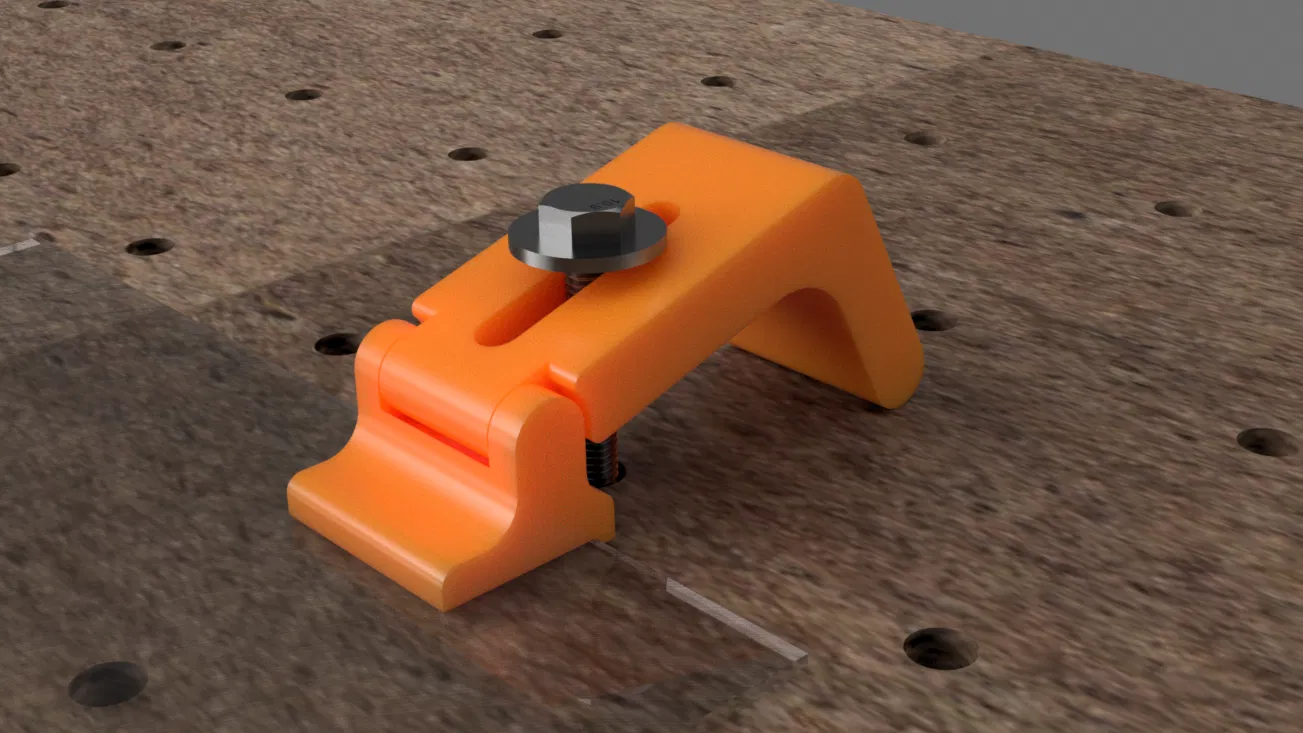

Kẹp CNC (CNC Clamp) 2mm đến 18mm

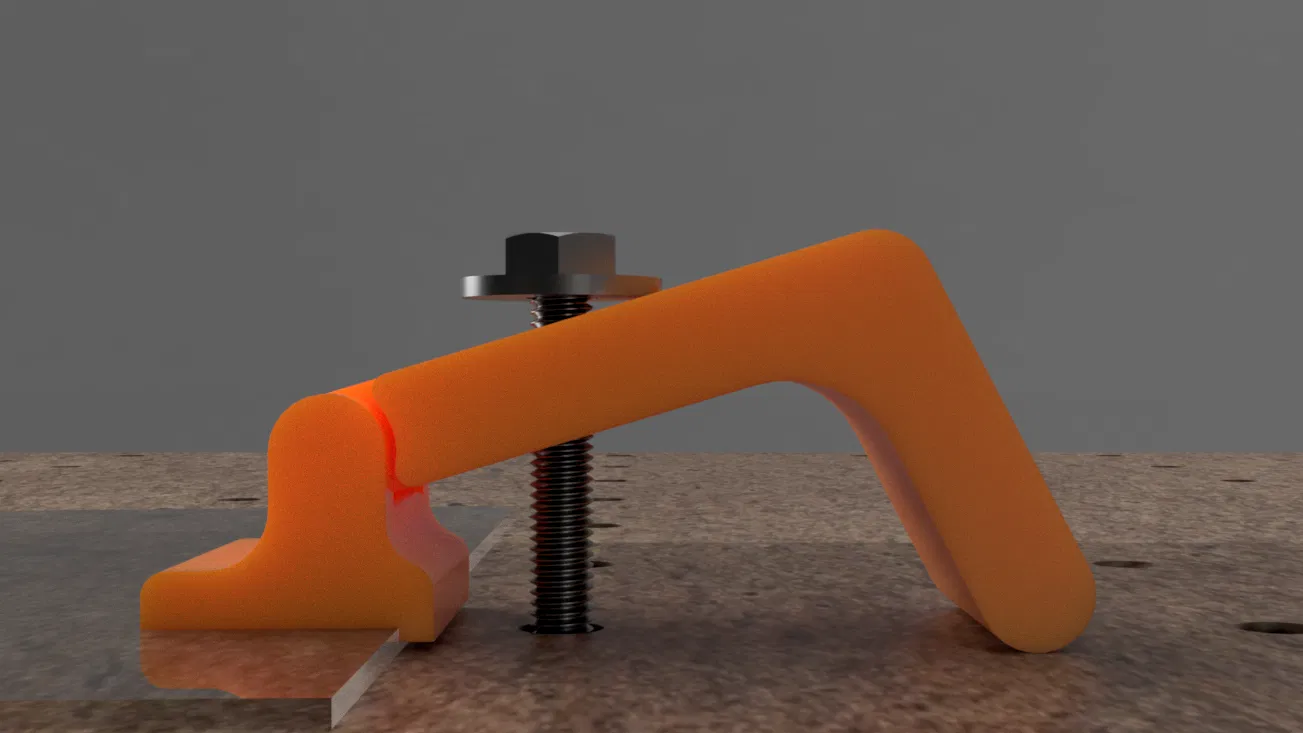

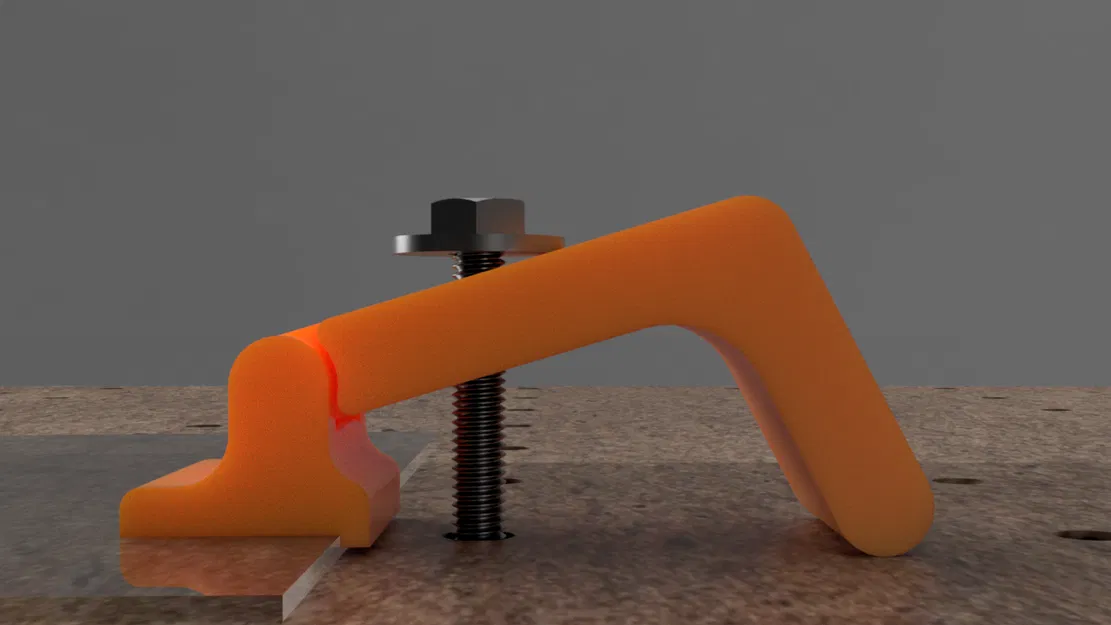

Kẹp để giữ chặt phôi của bạn trên máy CNC router. Các kẹp này được thiết kế để giữ vật liệu có độ dày từ 2mm đến 18mm.

Có 3 cỡ khác nhau cho bu-lông xuyên qua: M5, M6 và ¼ inch.

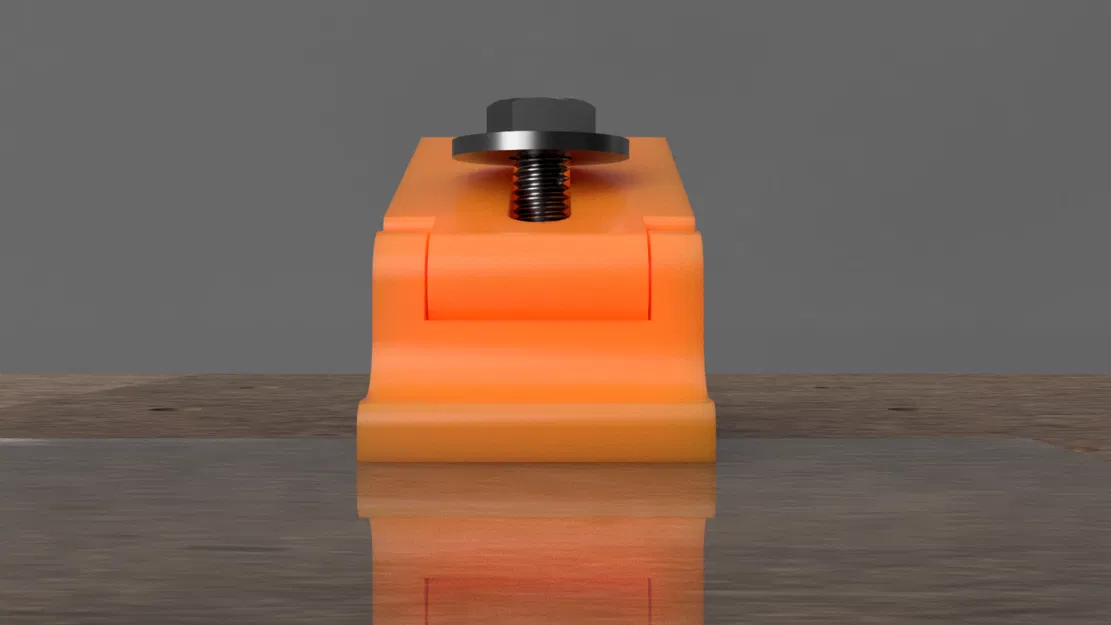

Khuyên dùng nhất là lắp thêm long đền (washer) ở phía trên.

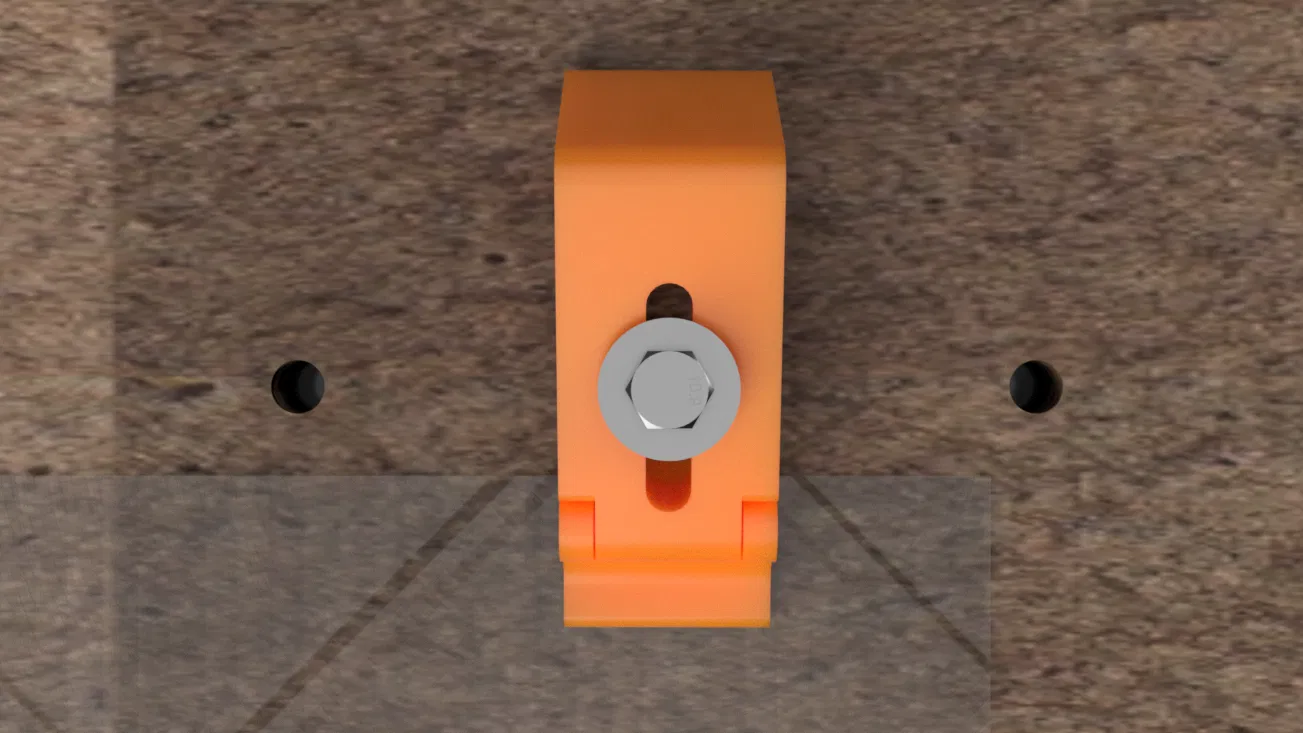

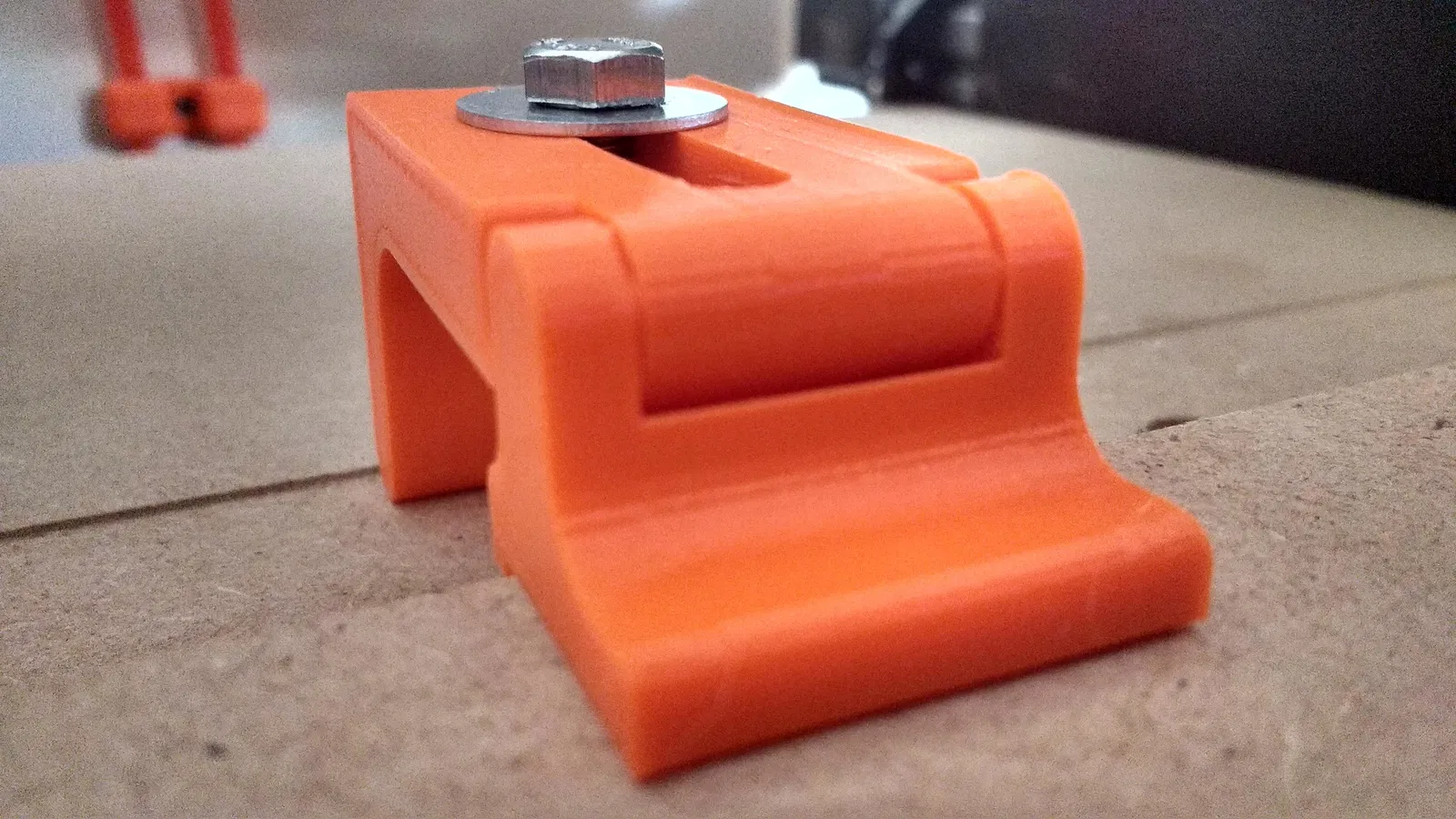

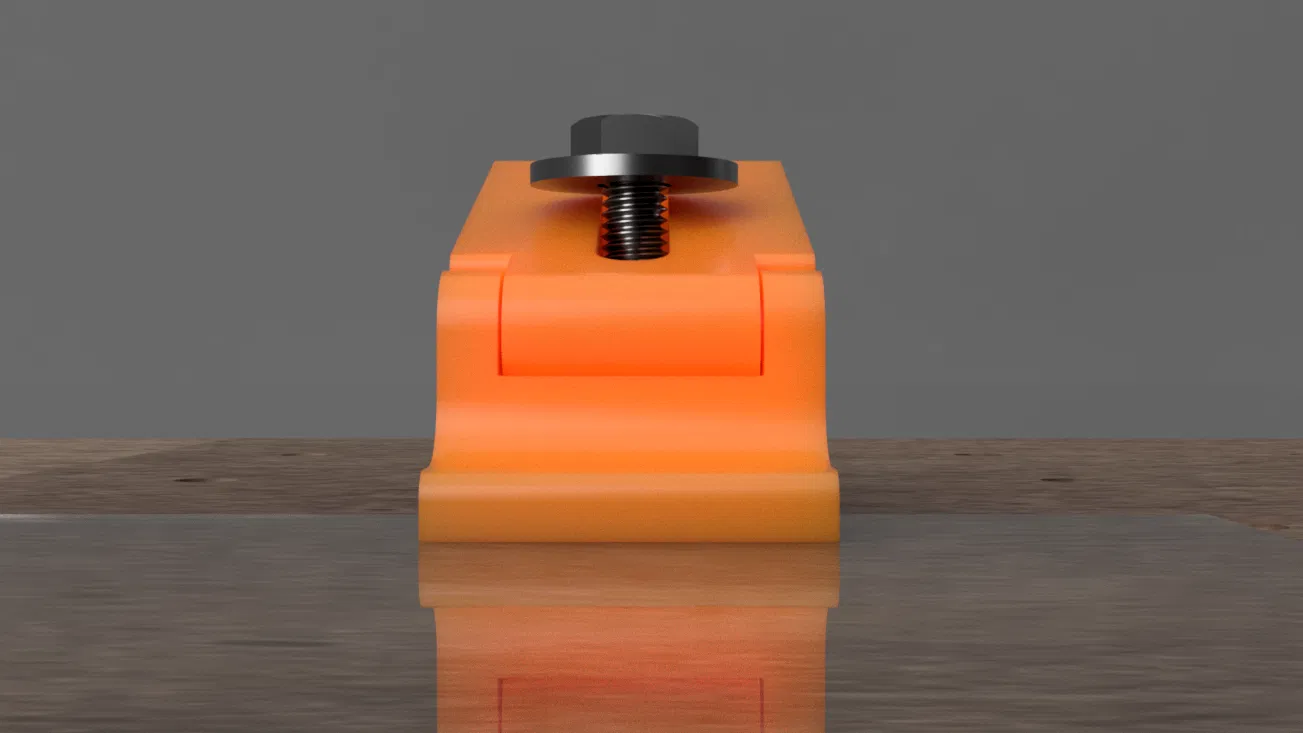

Phần chân tì để giữ phôi có thể xoay, giúp canh chỉnh theo độ dày vật liệu của bạn.

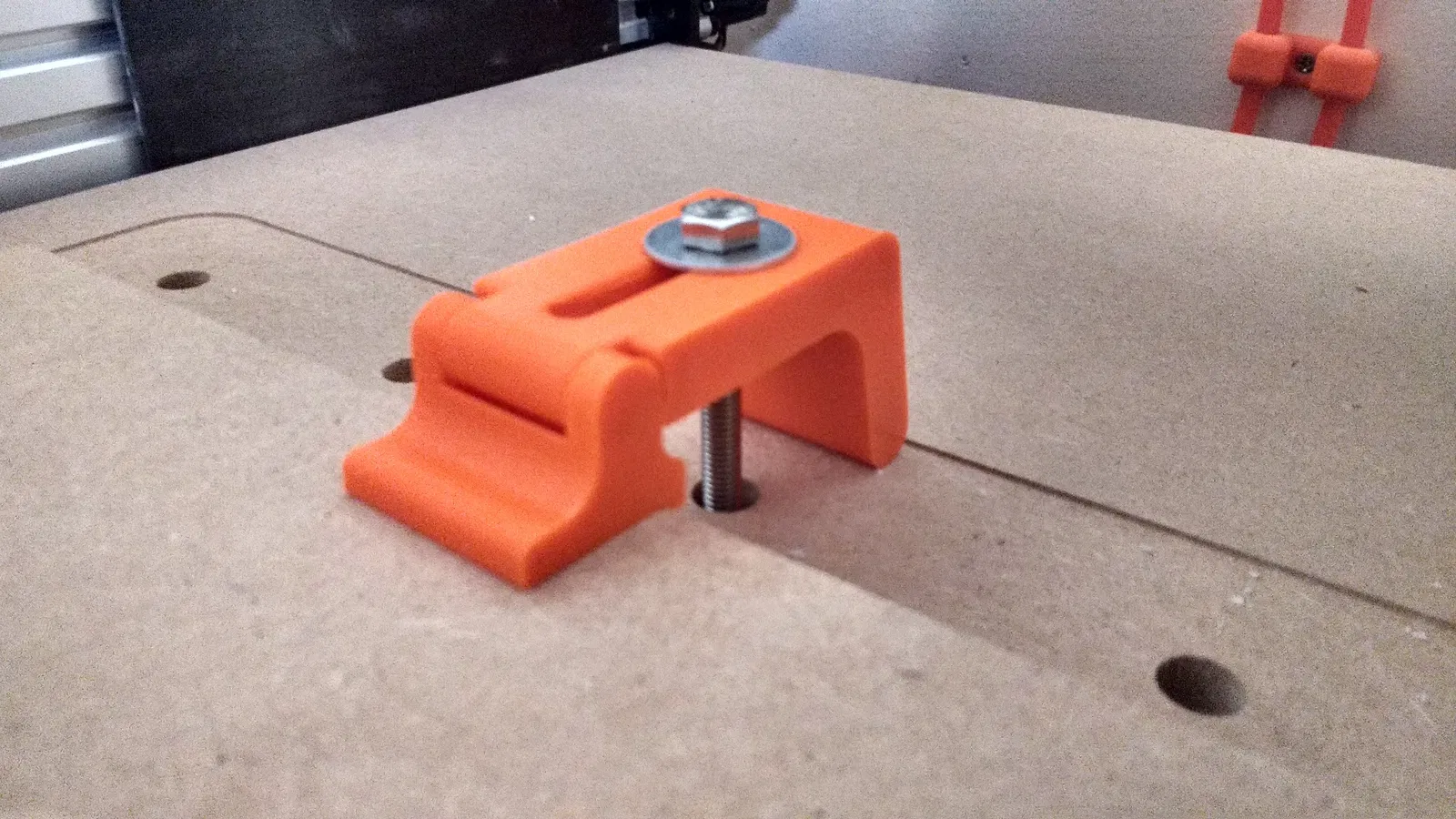

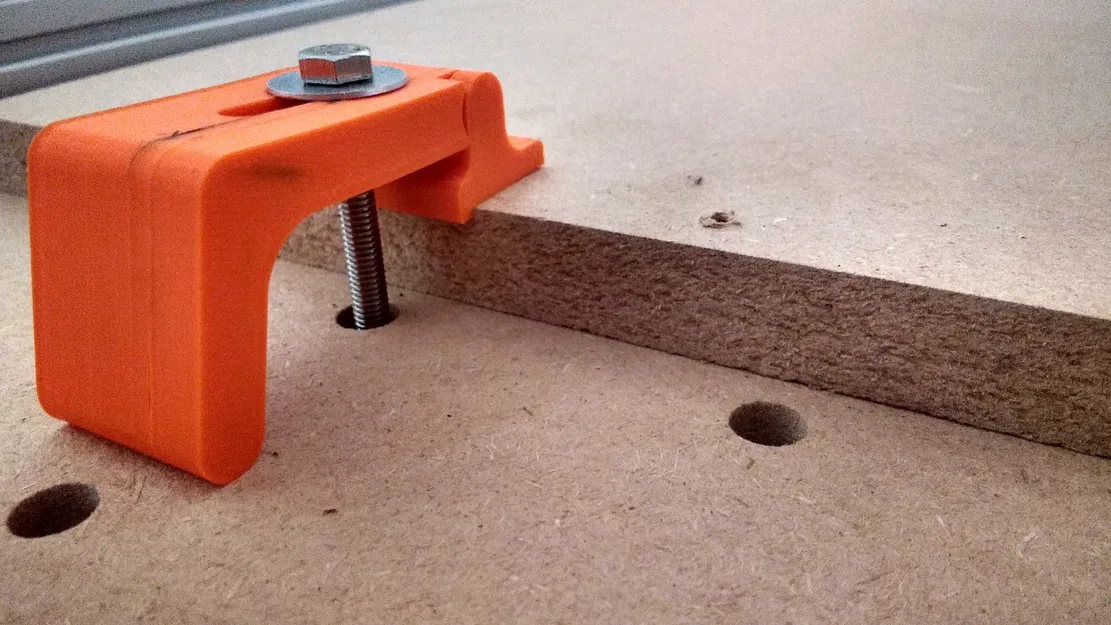

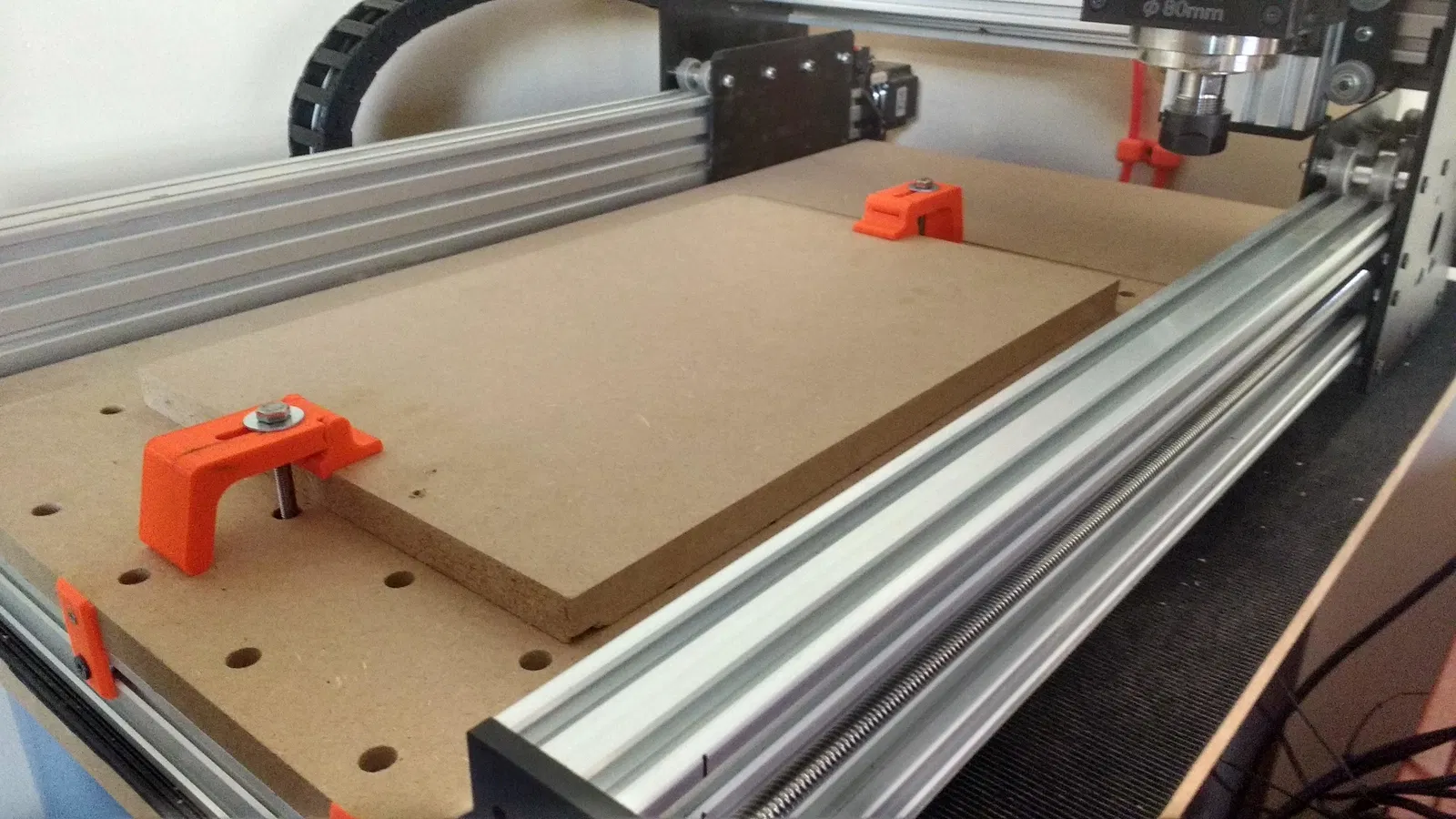

Kẹp này có thể dùng trên wasteboard như trong video này: https://www.youtube.com/watch?v=yhVW6Q9o-34 hoặc dùng trên v-slot với drop-in t-nut gắn thêm.

Vật tư cần có:

1 bu-lông cho mỗi kẹp (M5 hoặc M6), chiều dài tùy theo wasteboard của bạn.
1 long đền (washer) cho mỗi kẹp
1 drop-in t-nut cho mỗi kẹp (trường hợp dùng v-slot)

Hướng dẫn in

In kẹp theo hướng nằm nghiêng (in trên hông). Không dùng support!!

In bằng PETG

Dùng độ phân giải 0.15mm.
Dùng 4 perimeters để chắc hơn.
Nhớ cân chỉnh máy in cho chuẩn. Phần chân của kẹp có thể xoay và khe hở giữa các chi tiết không nhiều.

File gcode đính kèm là 2 cái kẹp trên một mặt bàn in.
