Spacer loa 6x9 dạng parametric (Parametric 6x9 Speaker Spacer)

Tóm tắt

PHIÊN BẢN MỚI - Giờ đã có thêm tai bắt vít (mounting tabs)!!!!

TỔNG QUAN

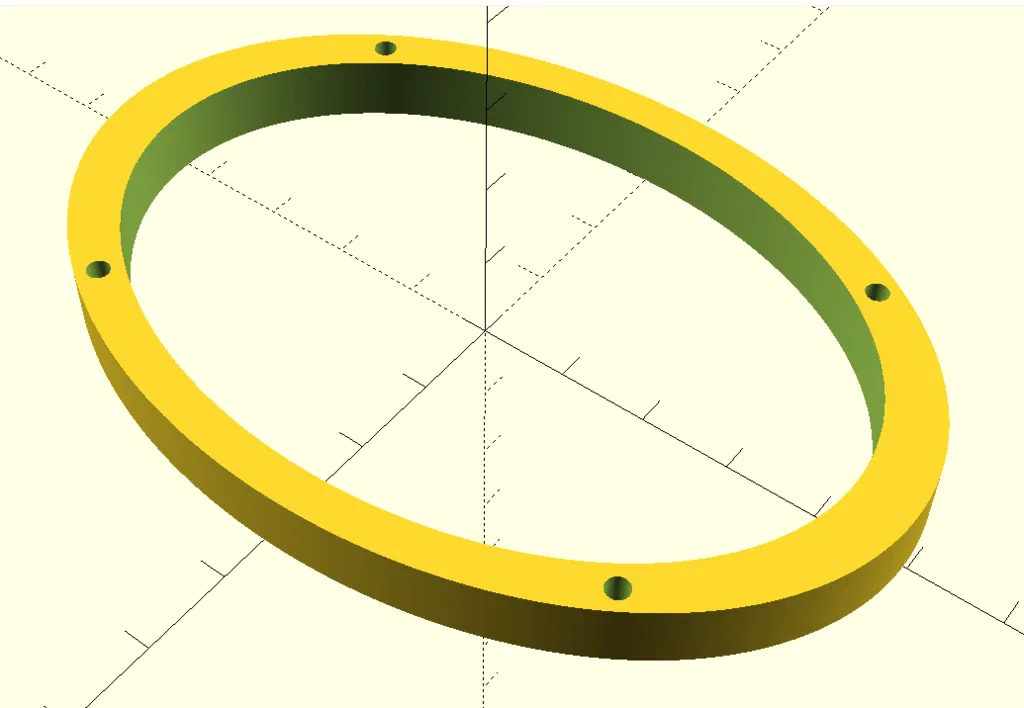

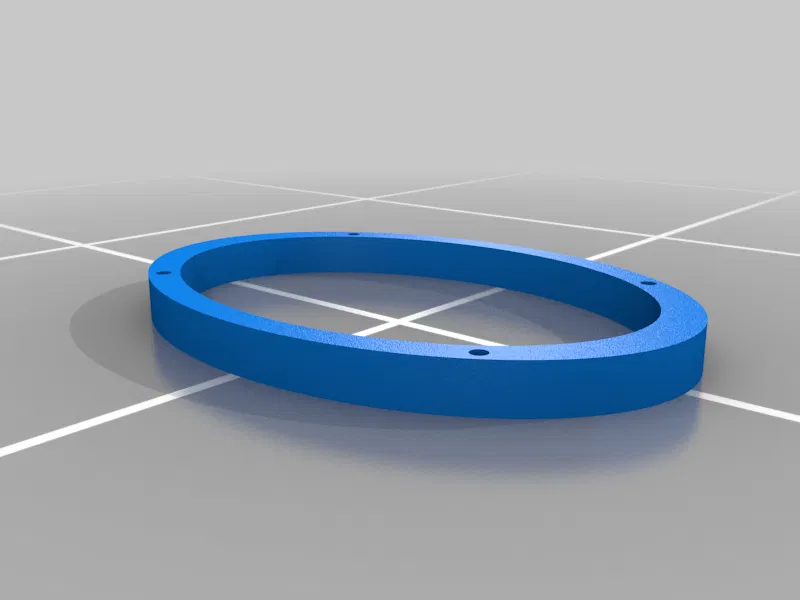

Một bát/pát gắn loa (speaker mounting bracket) cho loa 5x7/6x8 và 6 x 9 (file STL mẫu chỉ để minh hoạ). Mục tiêu của mình là giúp mọi người có thể 3D print các adapter loa cho nhiều dòng xe khác nhau.

Mình thấy có khá nhiều adapter gắn cho loa 6.5 inch, nhưng loại cho loa 6x9 thì không nhiều. MDF giờ không còn là vật liệu tối ưu cho vòng/pát loa, vì gặp nước dễ bị mục và bể. Một số hãng có bán ring nhựa kiểu plug-and-play, nhưng thường khá mỏng và dễ rung, có thể làm hư loa. Spacer loa in 3D là một lựa chọn rất ổn! Tốt nhất nên in bằng filament chịu nhiệt như ASA, PETG hoặc ABS.

Nếu bạn cần pát gắn cho loa tròn, xem thử Speaker Spacer Ring Generator của mình: https://www.thingiverse.com/thing:2924217.

Tính năng:

• Hỗ trợ đơn vị inch hoặc millimeters (nếu dùng inch, bạn nhập kiểu 6.0 X IN và chương trình sẽ tự quy đổi)

• Tuỳ chọn độ phân giải (resolution) của model: dùng low resolution khi chỉnh thông số, dùng high resolution để render trước khi export

• Có thể tạo bracket để loa 6x9 lắp kiểu flush-mounted

• Có thể tạo một gờ (lip) ở mặt dưới bracket, và gờ này cũng có thể offset

Dùng OpenSCAD để làm adapter đúng kích thước bạn cần. So với customizer thì dùng OpenSCAD dễ hơn, nhanh hơn và ổn định/robust hơn nhiều.

Để export model từ OpenSCAD: nhấn F5, rồi F6, sau đó vào File>Export>Export as STL.

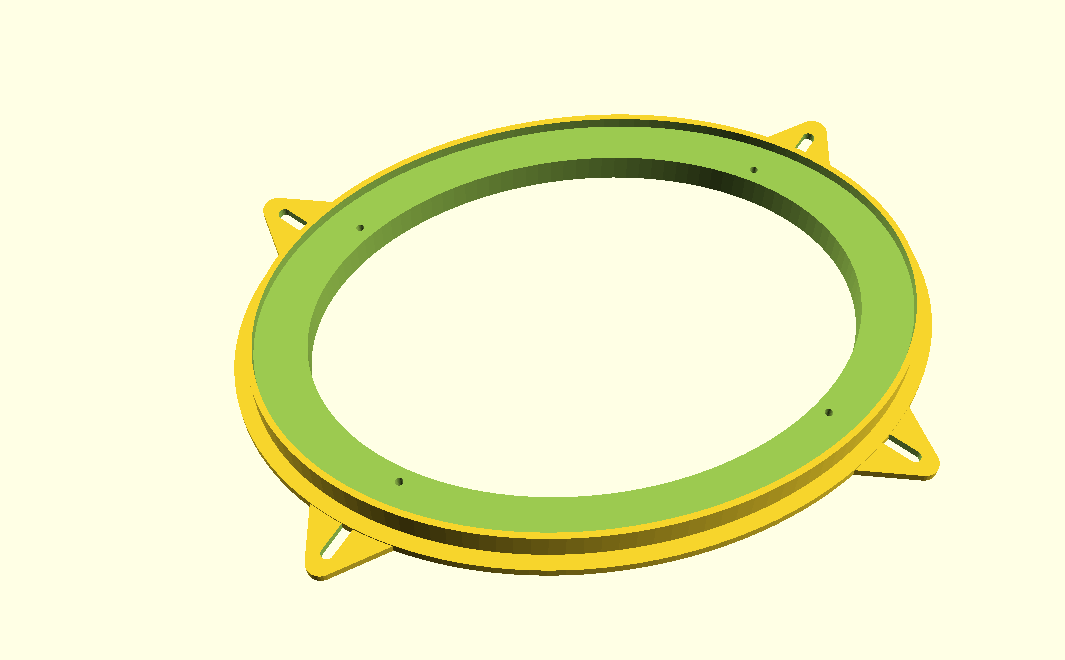

UPDATE: 12/24/2025. Giờ đã có mounting tabs tuỳ chỉnh được và chọn được kích thước loa cho 5x7/6x8 và 6x9.

UPDATE: 10/18/2023, Có rất nhiều cập nhật trong file OpenSCAD. Mình vẫn đang tìm cách tốt để làm mounting tabs. Mình đã sửa các phần trước đó khiến việc chuyển giữa inch và millimeters bị khó. Nếu dùng millimeters thì nhớ đổi mọi kích thước sang hệ mm. Google có thể convert đơn vị rất dễ.

UPDATE: 10/13/2023, Giờ mình coi đây là bản đang phát triển (work in progress). Hiện chưa có giải pháp để bắt cái này lên xe nên mình sẽ sớm chỉnh sửa. Nếu bạn nào rành OpenSCAD có ý tưởng thì cho mình biết với. Hiện tại mình chỉ mới ở mức cơ bản về OpenSCAD. STL xuất ra có thể import vào kiểu như Tinkercad để thêm lỗ bắt vít hoặc tai gắn.

UPDATE: 10/9/2023, Giờ có 2 phiên bản file SCAD: một bản theo hệ imperial và một bản theo hệ metric. Việc này giúp rất nhiều vì trước đó convert đơn vị khá là mệt.

Một vài thay đổi khác: thêm phần kích thước đo cho bề ngoài của ring; sửa kích thước lỗ bắt loa theo góp ý của koukimonster91 trong phần bình luận; và thay đổi cuối là bạn có thể chỉ định độ sâu của lỗ bắt loa.

Phiên bản mới này được viết với sự hỗ trợ của ChatGPT.
