donutcat's Warped Sayas – Bộ plate/grip Warp Saya tuỳ biến

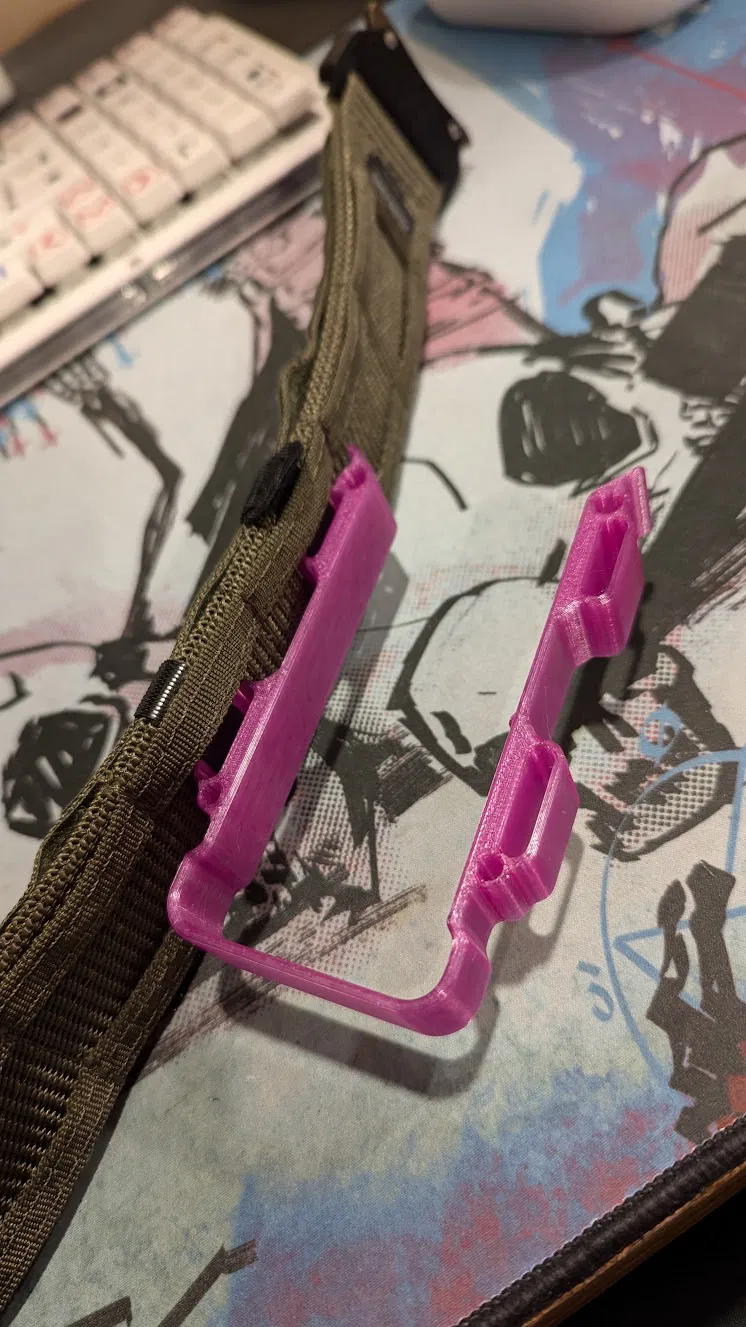

Cập nhật 2024/11/07: Thêm 2row_molle_clip để dùng với các bản micropals grip, giúp bạn gắn ngang trên dây thắt lưng MOLLE 2 hàng kiểu SCRD. Mỗi holder in 1 cặp đối xứng (mirrored pair).

Cập nhật 2024/10/28: Thêm angled_talon_grip-sculpted_constrained-flared_light và angled_talon_grip-micropals vào folder talon grips, hiện đang test cho độ fit của Angled Talon.

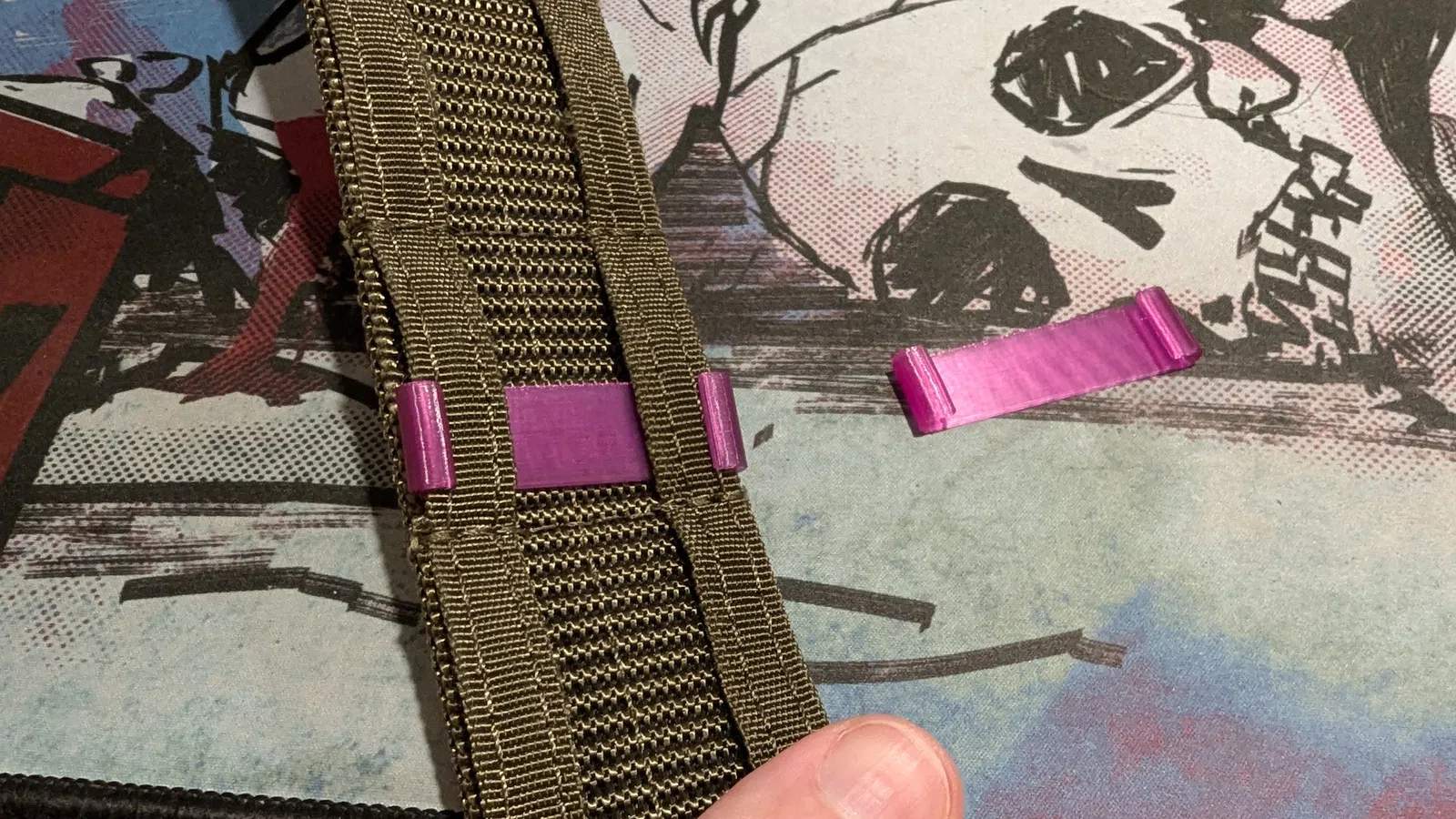

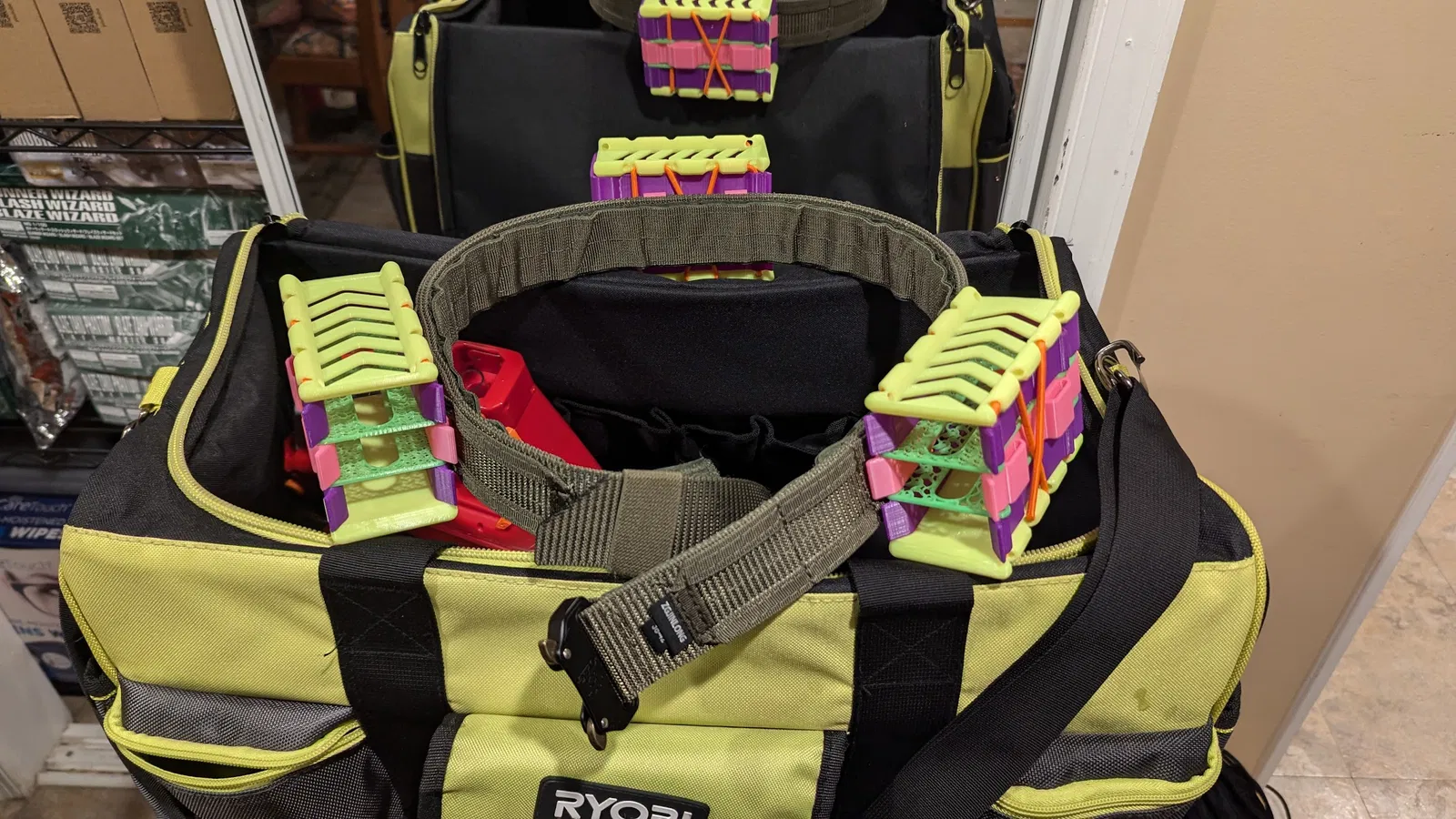

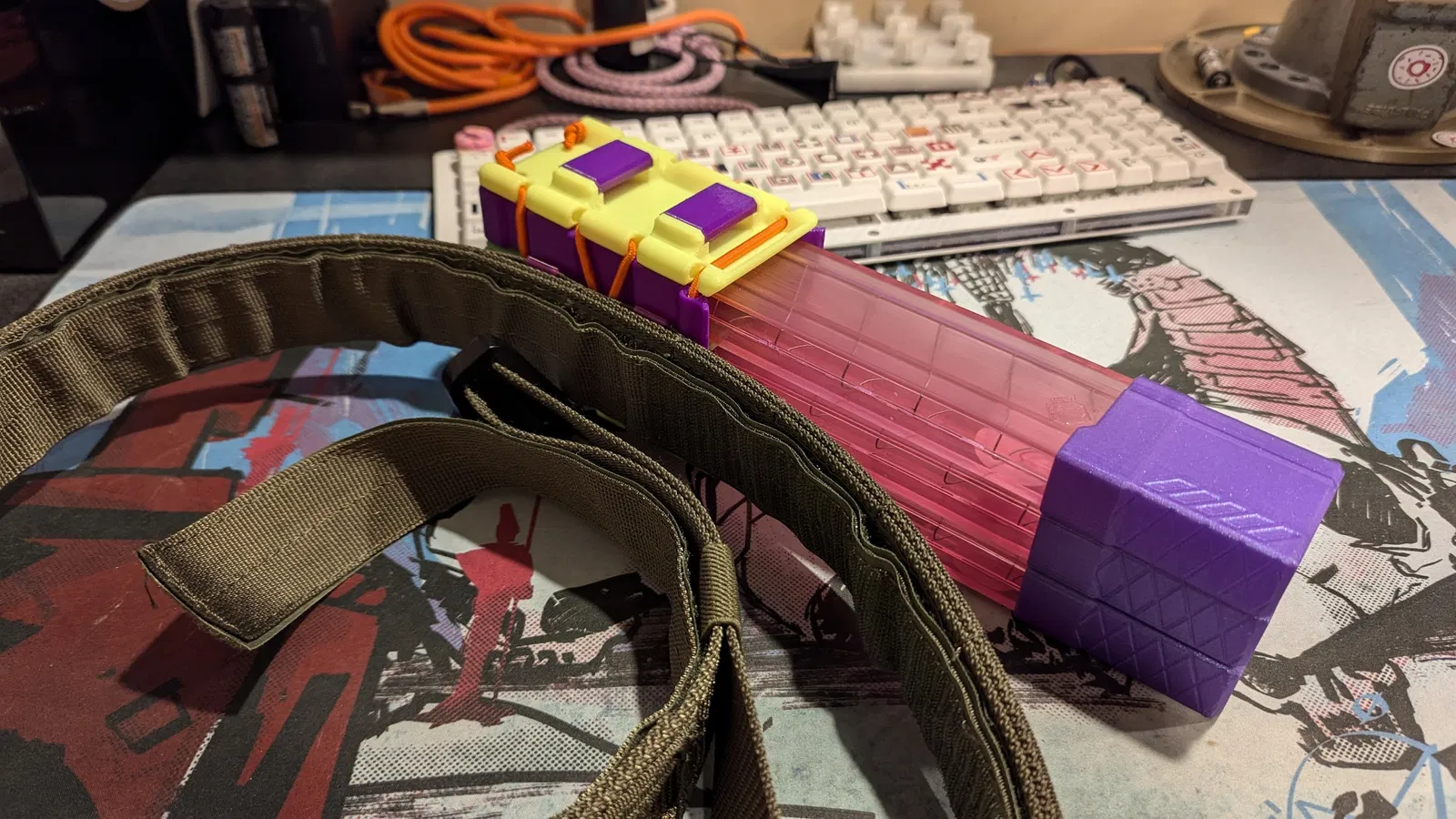

Cập nhật 2024/08/23: Thêm các phần talon_grip-micropals và micropals_clip để có thể gắn Sayas theo chiều ngang lên dây “MicroPals” như cái này: https://www.amazon.com/gp/product/B0CJLZG2N7/ (như hình minh hoạ kèm theo). Mấy cái clip có thể khá khó chịu khi gài vào đúng vị trí, nhưng suốt đợt APOC thì mình hoàn toàn 0 vấn đề với mấy bộ triple stacks vẫn nằm yên, nên mình khá hài lòng với thiết kế này.

Cập nhật 2024/01/24 - Thêm các phiên bản rãnh (slots) kiểu angled với góc tốt hơn ở rãnh trên cùng; bỏ bớt một số lỗ dư ở các bản thicc để in nhanh hơn.

Đây là bộ “Warped Sayas” mình vẽ lại từ đầu (from-scratch), dựa trên fileset Warp Saya của Voidstar—chỉ vì mình muốn tuỳ biến chút xíu và cực ghét phải làm việc với mesh files. Phần lớn thay đổi nhằm giúp thao tác với các part dễ hơn, một số là thẩm mỹ, và ít nhất cũng có vài cái là yêu cầu hơi “lạ” mà có người nhờ.

Mình sẽ kèm file STEP ít nhất cho các fileset front_blank và back_molle, chỉ là quá trình export từ một thiết kế Fusion đã cấu hình sẵn khá phiền. Mình cũng có thể quăng luôn archive cấu hình cho ai có paid team account để truy cập.

Bộ này có khá nhiều file và biến thể để lựa, và đa số chỉ cần nhìn tên file + model 3D là hiểu, nhưng mình vẫn ghi chú breakdown ở đây cho dễ.

back_molle folder/back_molle- - Đây là các back plate để dùng với gear MOLLE/PALS. Cần các part Molle Loop và Molle Stick trong folder og supporting files.

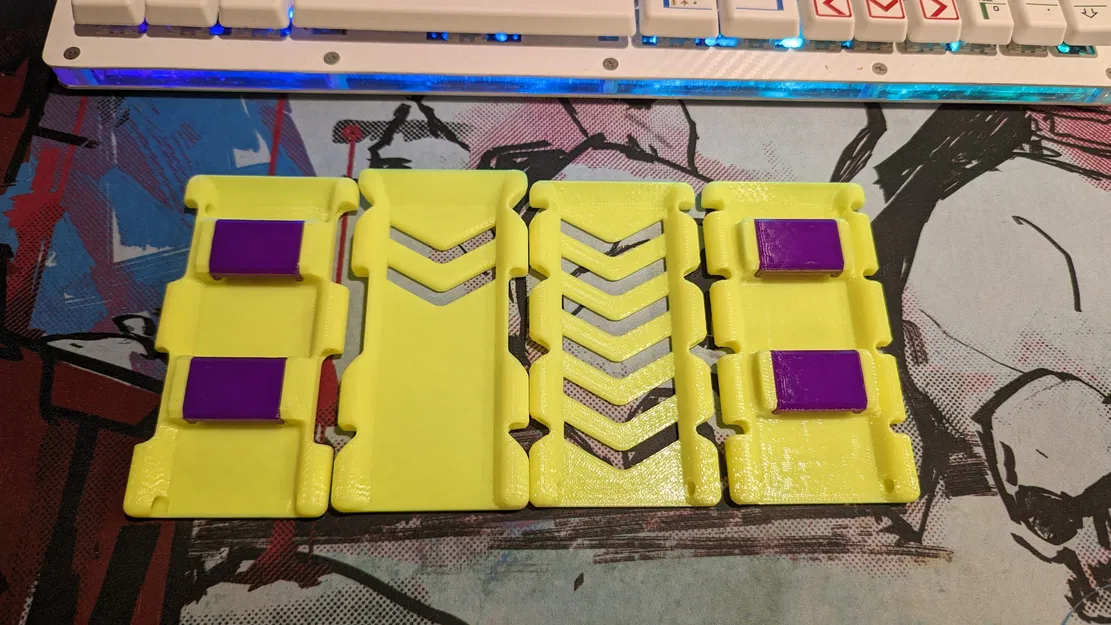

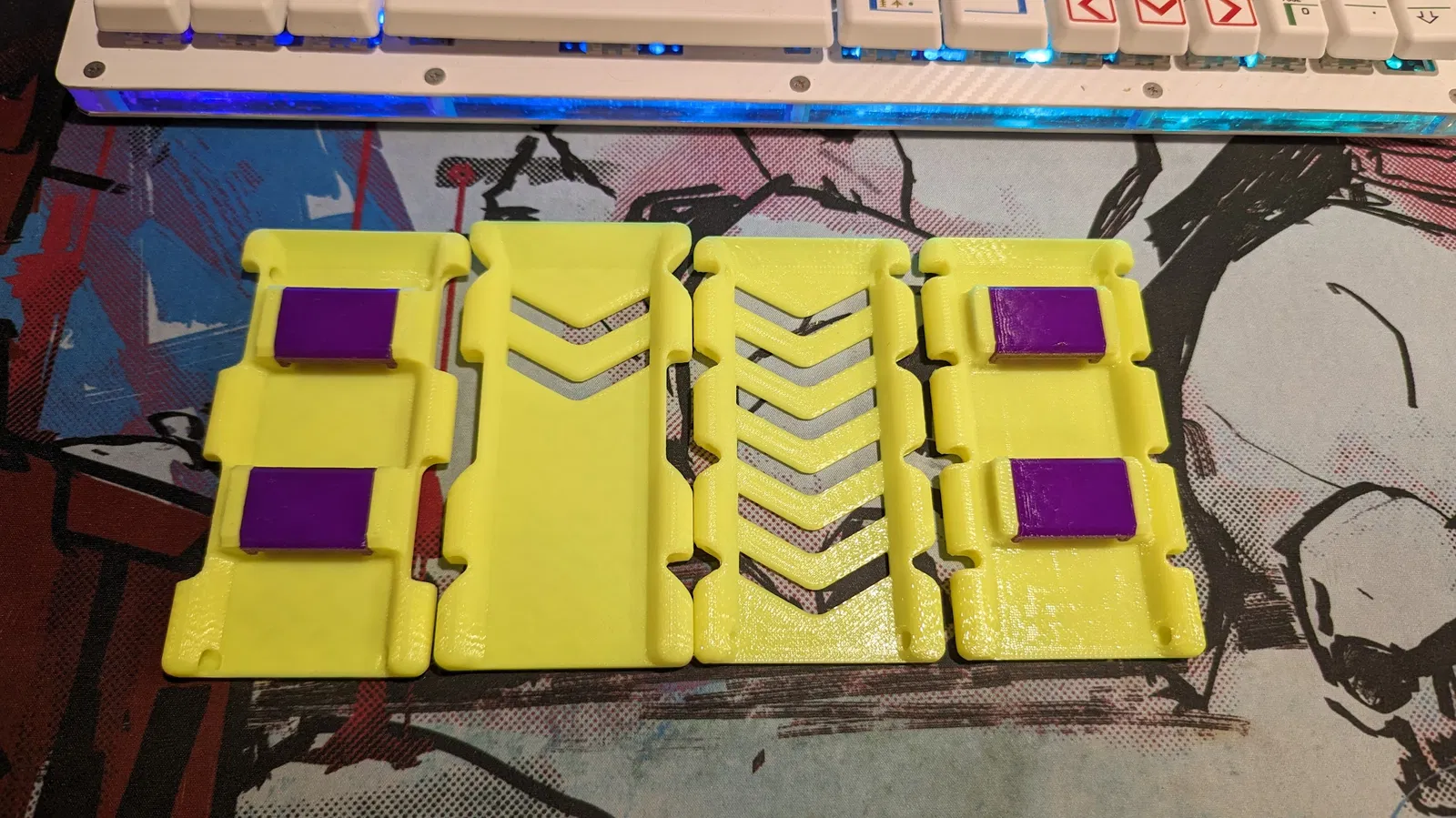

front_blank folder/front_blank- - Đây là các front plate có bề mặt trơn (blank) thay vì hoạ tiết chevron gốc. Hợp để thêm logo riêng hoặc các thiết kế khác.

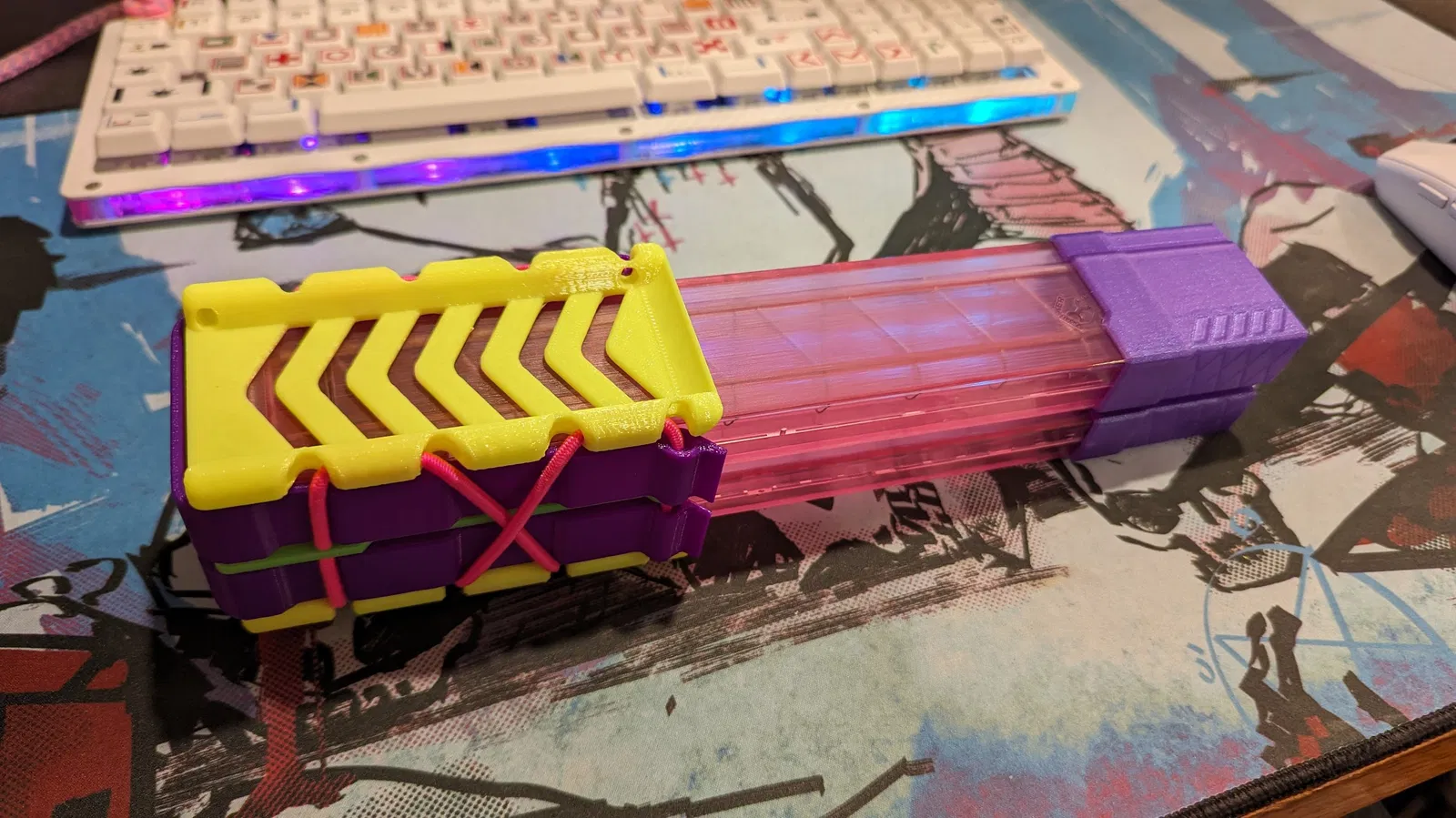

front_chevrons folder/front_chevron- - Front plate với hoạ tiết chevron được dựng lại từ bản gốc.

front_full_chevrons folder/front_fullchev- - Front plate với hoạ tiết chevron được “đổ đầy”. Khá tiết kiệm filament.

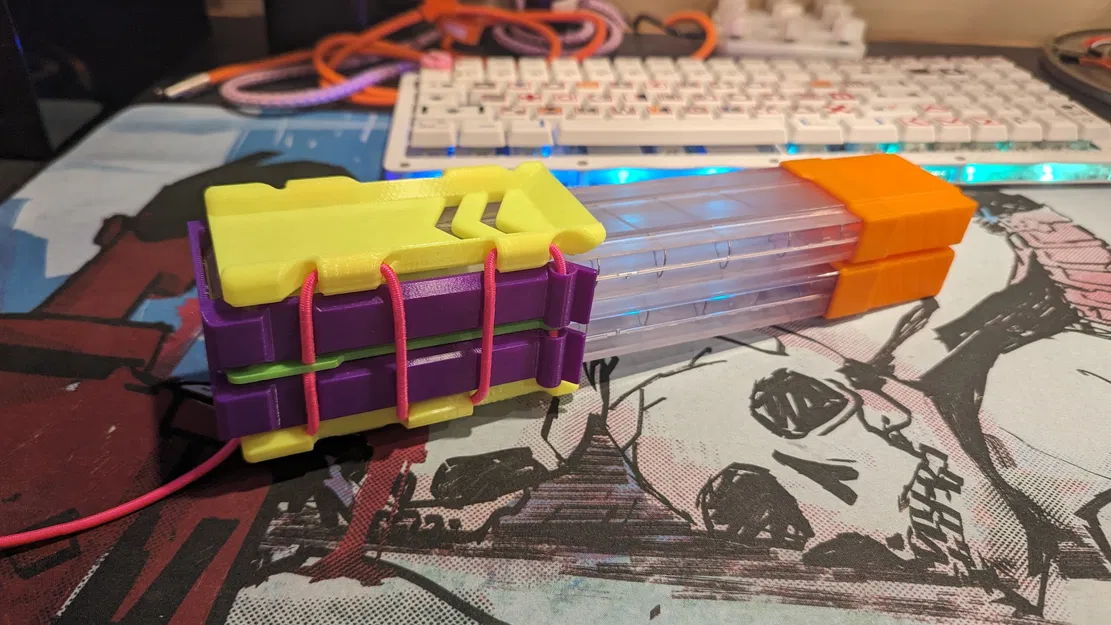

front_thiccboi folder/front_thicc- - Front plate mà phần mặt phẳng được đôn ra ngang bằng với các string ports. Hơi “tấu hài”, nhưng chắc hợp để dán velcro gắn patch. Giảm infill thì cũng không tốn filament quá. Bản -no_holes đã bỏ bớt vài lỗ dư để in nhanh hơn.

-through_slots - Các file này có rãnh cắt thẳng giống og Warp Sayas, nhưng tăng khe hở và tolerances để xỏ dây (stringing) dễ hơn.

-angled_slots - Các file này có rãnh mở theo góc (angled open) để xỏ dây còn dễ hơn nữa. Bản -angled_slots_top có rãnh trên cùng mở hơn, có thể giúp việc xỏ lần đầu dễ hơn.

-cutaway - Các file này khoét bớt một phần string ports, giống như file của Chance, để giảm filament (theo kinh nghiệm mình khoảng 1g–2.5g) và xỏ dây dễ nhất.

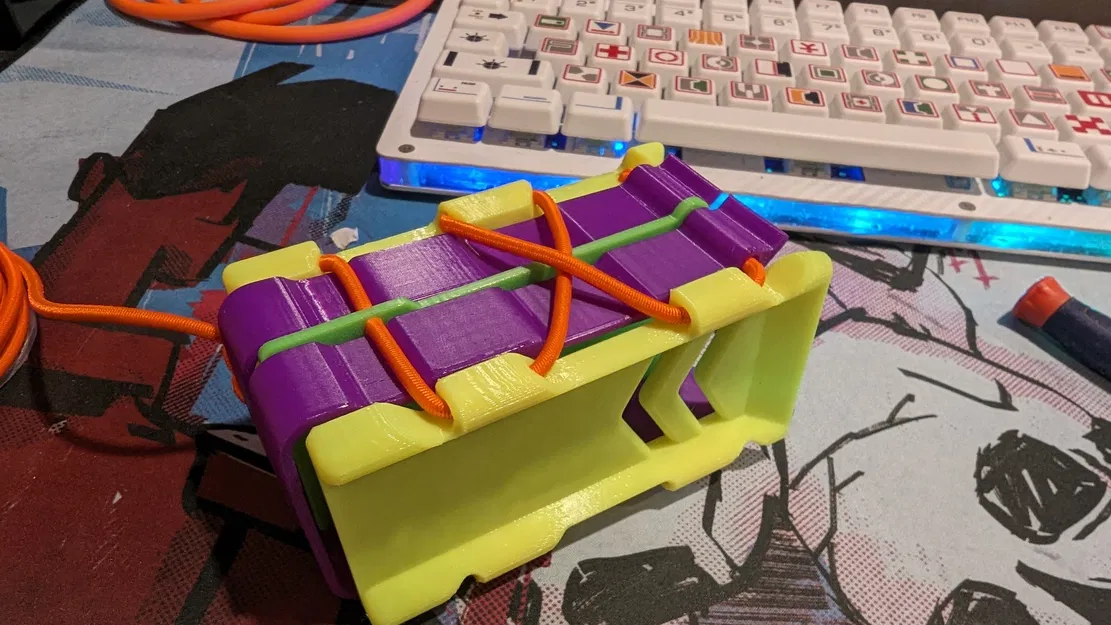

talon_grip-flare_light - Talon grip kiểu og, có flare nhẹ ở phía trên giống cách Chance làm, nhưng mình tiết chế bớt.

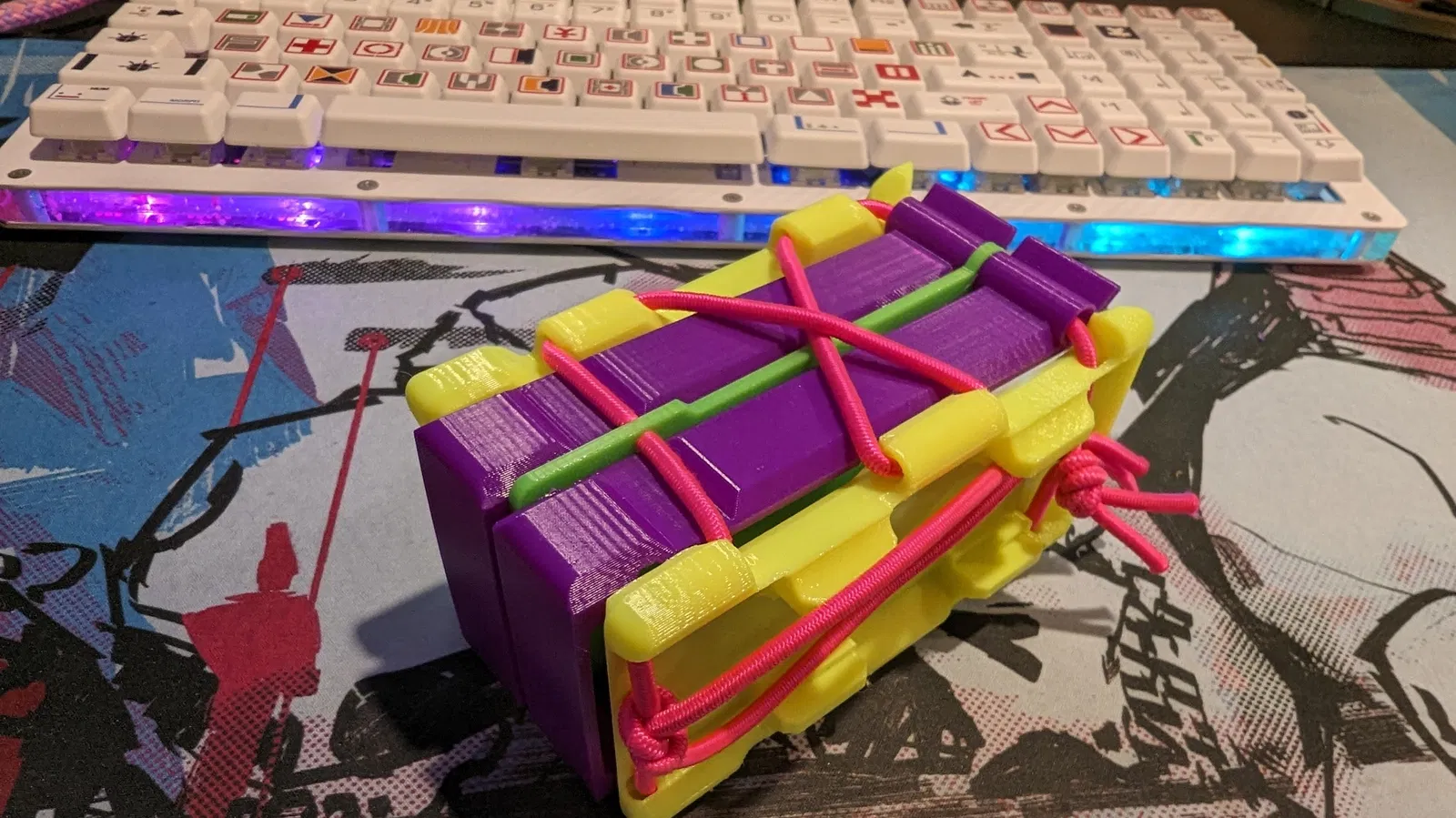

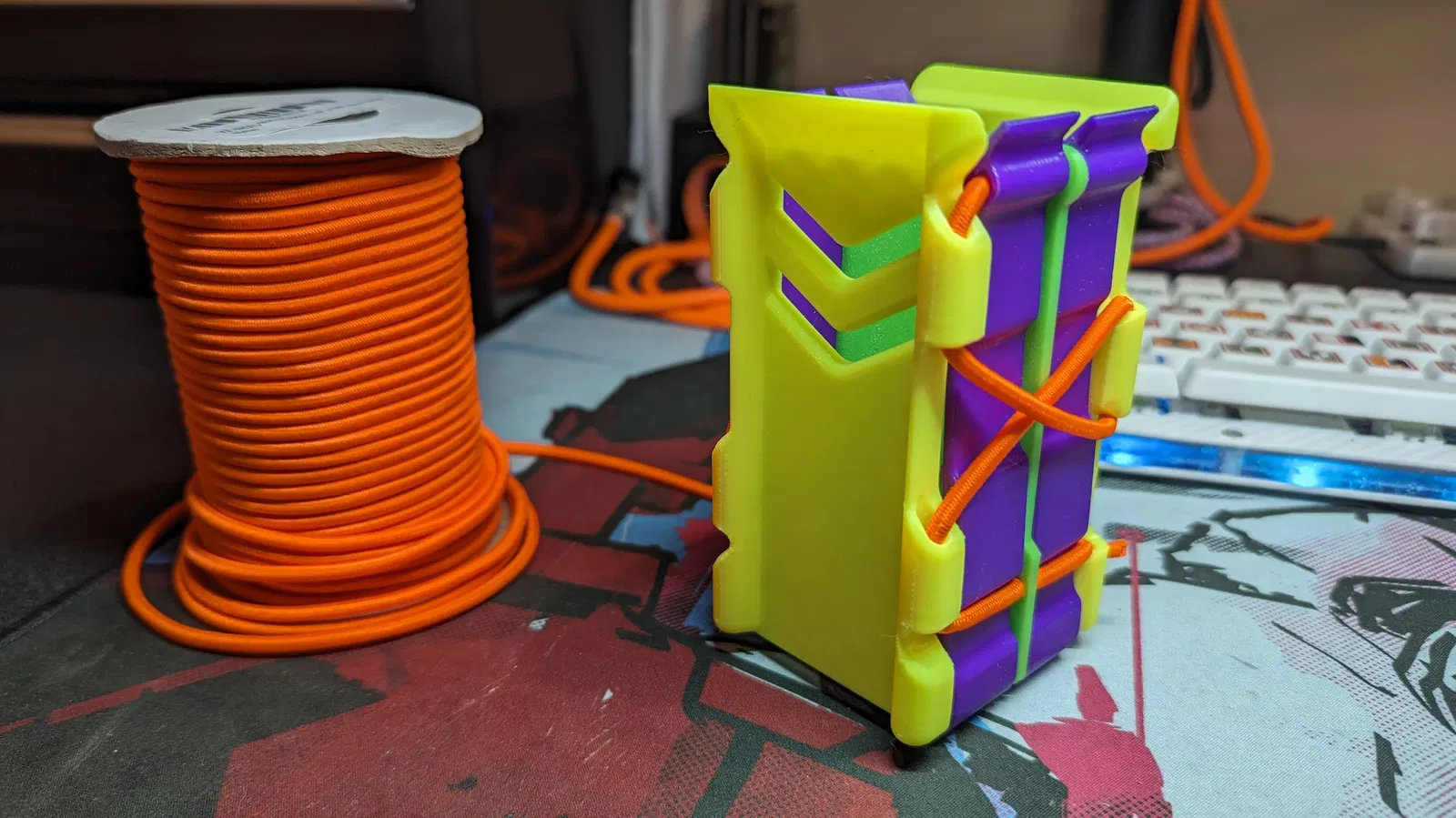

talon_grip-sculpted_open-flared_light - Phiên bản Talon grip mình làm. Mỏng và dẻo hơn, có các notch để giúp canh thẳng với các điểm dây bắt chéo. Phần trên flare nhẹ và khá tiết kiệm filament.

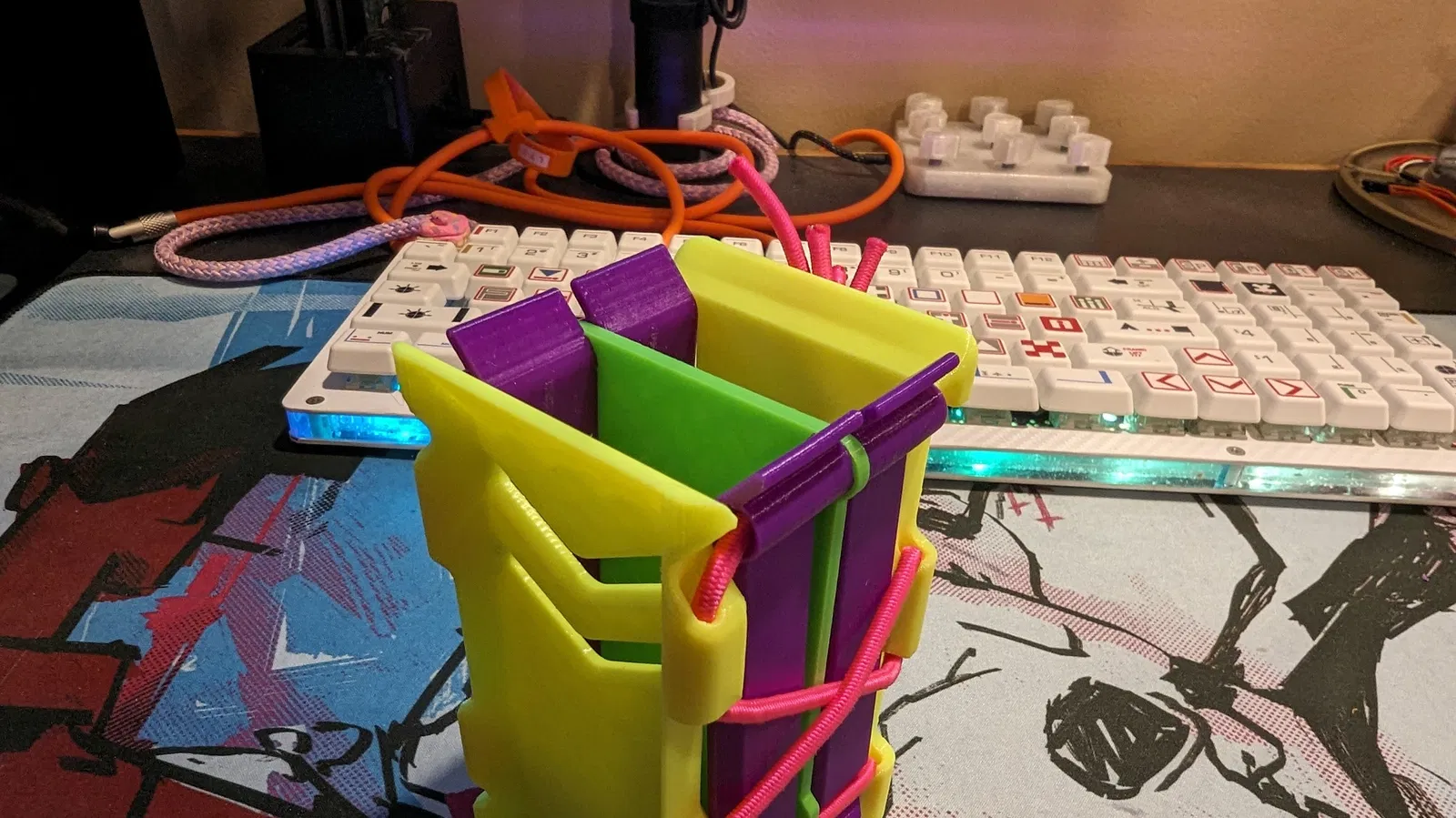

talon_grip-sculpted_constrained-flared_light - Giống sculpted_open nhưng điểm dây bắt chéo thấp nhất giờ sẽ đi qua một lỗ giống điểm trên cùng. Cái này sẽ hỗ trợ tốt nhất để giữ grip thẳng hàng với các plate.

divider_redraw - Vẽ lại đơn giản của miếng divider gốc để lỗ dưới dễ luồn filament hơn, bo tròn vài góc, và giảm nhẹ lượng filament. Mình còn test in vài cái không có top/bottom layers để tiết kiệm filament hơn nữa.
